接触器继电器基本控制环节
上切断工作台电机电源,工作台停止,防止工作台脱
离导轨,造成机械损坏和人身伤亡。 整理ppt
1)、工作台左右运动,其实是电动机的正反转,用KM1和KM2完成;
2)、右移启动按钮SB2,左移启动按钮SB3,考虑涉及到正反转的切换,
SB2、SB3均为复合按钮,停止按钮SB1。
整理ppt
三相笼型异步电动机采用直接起动的优缺点: 优点:控制线路简单,维修工作量小。 缺点:起动电流大,约为额定电流的4—7倍。大容量电动机起 动时,其过大的起动电流会引起电网电压降低,使电动机转矩 减小,甚至起动困难,而且还要影响同一供电网络中其他设备 的正常工作。另外,如果电动机频繁起动,则由于热量的积累, 可能使电动机过热,加速线圈老化,缩短电动机的寿命。所以, 大容量笼型异步电动机的起动电流应限制在一定范围内。
由于机械设备的生产工艺各不相问,则控制电路也
不同。但任何复杂的控制电路都是由一些比较简单的
基本控制环节按需组合而成。本章将介绍电器控制电
路的一些基本环节,为以后的典型机械设备控制电路
阅读分析、以及继电器一接触器控制系统设计奠定基
础。
整理ppt
第一节 电路图的基本概念及绘制
为了表达电气控制系统的组成和功能、工作原理以及装
整理ppt
(1)电路工作过程
QS合闸
按下启动 按钮SB2
接触器KM 线圈得电
按下停止 接触器KM 按钮SB1 线圈失电
接触器KM 主触点闭合
接触器KM 常开辅助触点
闭合自锁
接触器KM 主触点断开
接触器KM 常开辅助触点
断开复位
整理ppt
电动机得电 起动连续运行
电工技术第8章 继电器——接触器控制
HK
额定电流
QS
设计序号
开启式负荷开关
2.封闭式负荷开关
封闭式负荷开关又称铁壳开关,主要用于手动不频繁地接通和 断开带负载的电路,也可用于控制15kW以下的交流电动机不频 繁地直接起动和停止。
(1)封闭式负荷开关的结构
封闭式负荷开关主要由刀开关、熔断器、操作机构和外壳组成。 图8-3所示为HH4型铁壳开关的结构。
8.1.1 低压开关电器 开关是低压电器中最常用的电器之一,其作用是切除电源,
把线路和电源分开。主要有刀开关和组合开关等。
1.开启式负荷开关
(1)开启式负荷开关的结构
开启式负荷开关俗称胶盖瓷底刀开关,由 于它结构简单,价格便宜,使用维修方便, 广泛应用在电气照明、电动机控制等电路 中。
铁壳开关在操作机构上有两个优点:一是采用 了弹簧储能分合闸,有利于迅速熄灭电弧,从 而提高开关的通断能力;二是设有联锁装置, 以保证开关在合闸状态下开关盖不能开启,而 当开关盖开启时又不能合闸、确保操作安全。
(2)封闭式负荷开关的型号及符号 封闭式负荷开关的文字符号图形符号与开启式
相同,其型号如图8-4所示。
2.熔断器的种类 熔断器按结构形式有瓷插式、螺旋式、有填料
封闭管式、无填料封闭管式。有填料封闭管式 熔断器是在熔断管内添加灭弧介质后的一种封 闭式管状熔断器,添加的灭弧介质在目前广泛 使用的是石英砂。石英砂具有热稳定性好、熔 点高、热导率高、化学惰性大和价格低廉等优 点。无填料封闭管式熔断器主要应用于经常发 生过载和断路故障的电路中,作为低压电力线 路或者成套配电装置的连续过载及短路保护。 在电气控制系统中经常选用螺旋式熔断器,它 有明显的分断指示和不用任何工具就可取下或 更换熔体等优点。
热继电器与接触器配合(附图)
点击看大图,那是个连续运行控制,左边是主电路,右边是控制电路
其实热继电器不是说一定要与交流接触器配合使用,只是交流接触器是用来控制电动机的通断的,而热继电器是用来保护电动机使之不过载的,都和电动机有关,所以他们就一起配合使用了。
原理如下当按下按钮SB2时,交流接触器线圈KM得电了,它的主触点闭合了,所以电动机就开始运行了,同时辅助触点闭合起自锁作用,这时即使松开按钮SB2,电动机还是稳定的运行的。
如果此时出现故障,电动机过载了,那么过大的电流加在热继电器FR的热敏元件上,触发热继电器的常闭触点断开,从而切断了交流接触器线圈回路,而交流接触器线圈失电后,主触点也就复位断开了,那么电动机就停下来了。
我不知道你对电控的知识掌握了多少,看你的问题,估计你掌握的不多,那我就讲的罗嗦点了
左图的FR是热继电器的热敏元件,串在电路中,右边的FR是热继电器的常闭触点,当热敏元件过热时,它就断开
左图的KM是交流接触器的主触点,右图下KM是接触器线圈,右图上KM是交流接触器的辅助触点起自锁作用。
只要线圈得电,所有触点状态均变化且保持到断电为止。
向左转|向右转
为什么热继电器要接在接触器下边?
单交流接触器直接启动电机过热保护可以接在交流接触器上边,没问题。
断路器主要是短路保护及过载长延时保护。
热继电器主要是过载保护(短延时),整定电流一般选1.0~1.1倍负载的额定电流。
继电器接触器控制电路

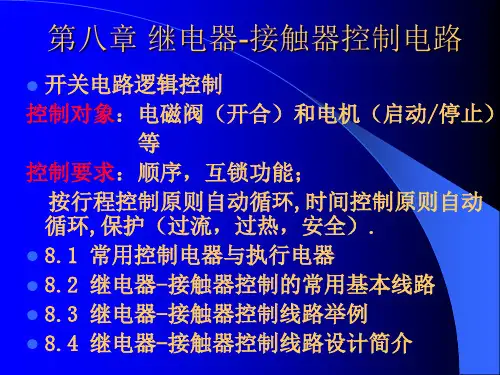

第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
集中控制与分散控制
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
双速异步电机的基本控制线路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
电磁铁、电磁离合器的基本控制线路
主动摩擦片 绝缘层
铁粉
线圈
主动轴
从动轴
图8.25 多片式电磁离合器的摩擦片 图8.26 电磁粉末离合器
第八章 继电器-接触器控制电路
8.1.4 执行电器
电磁夹具 工件
绝缘材料 工作台
线圈
铁心
图8.27 电磁工作台
第八章 继电器-接触器控制电路
8.2 继电器-接触器控制的常用
基本线路
8.2.1继电器-接触器自动控制线路的构成
8.1.1 非自动控制电器
转换开关
倒顺开关
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器(交流、直流) KM
常闭触头
动
常
铁
开
心
触
头
线 圈
静 铁 心
图8.15 交流接触器的结构
图8.16 直流接触器的原理结构图
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器(交流、直流) KM
第八章 继电器-接触器控制电路
8.2.1继电器-接触器自动控制线路
电原理图绘制规的律构成
1.主电路用粗线表示,并绘 制在左边控制电路用细线绘 制在图的右边(或下边)。
2,控制电路电源分列两边, 按各电器动作先后由上而下 平行绘制。 3,同一电器各部件用同 一字符表示,相同电器 用数字序号表示。
继电器接触器讲解
灭弧装置 电弧的产生:空气电离作用、高温、燃烧
灭弧原理:使电弧拉长,冷却加速
按主触头所接回路的电流种类,接触器分为:
交流接触器:主要用以控制交流电路(主电 路、控制电路、激磁电路)
直流接触器:主要用以控制直流电路(主电 路、控制电路、激磁电路) 接触器的参数主要有:额定电压、额定电流、 常开主辅触头个数、额定操作频率等
空气阻尼式
电动式 电子式
温度继电器 速度继电器
压力继电器
交流接触器
(2)接触器 直流接触器 按钮式(直动式)
(3)行程开关
滑轮式(滚动式) 微动式 接近开关
(4)其它电器 如熔断器、按钮、指示灯等
按动作性质分类
非自动电器:这类电器没有动力结构,依 靠人力或其他外力来接通或切断电路,如 刀开关、按钮、转换开关等 自动电器:这类电器有电磁铁等动力机构, 按照指令、信号或参数变化自动动作,如 自动空气断路器、接触器、继电器等
§8 继电器-接触器控制

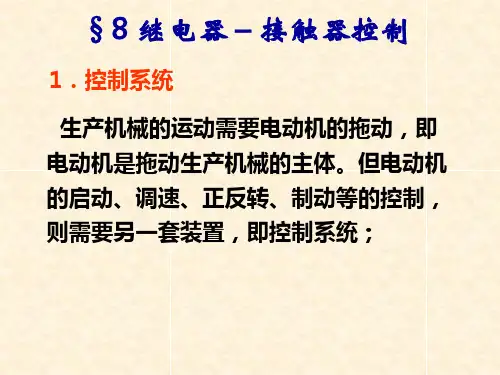

1.控制系统 生产机械的运动需要电动机的拖动,即 电动机是拖动生产机械的主体。但电动机
的启动、调速、正反转、制动等的控制,
则需要另一套装置,即控制系统;
§8 继电器-接触器控制
手动控制
§8 继电器-接触器控制
龙 门 刨 床 图 片
工作台往复运动控制
用数千继电器自制8位计算器
LAY3系列
2. 主令控制器与万能转换开关 主令控制器是一种频繁对电路进行接通和切 断的电器。 常用的主令控制器有LK5和LK6系列,其中 LK5系列有直接手动操作、带减速器的机械操 作与电动机驱动等三种型式的产品。
LK6系列是由同步电动机和齿轮减速器组成定 时元件,由此元件按规定的时间顺序,周期性 地分合电路。
电气本科05级电气控制综合练习
一、电气本科05级继电器与接触器电气控制部分练习1、选择题(1)接触器按可分为交流接触器和直流接触器。
A、线圈电流的性质;B、主触点流过电流的性质;C、辅助触点流过电流的性质;D、电磁机构。
(2)直流电磁铁的电磁吸力。
A、与气隙成正比;B、与气隙成反比;C、与气隙的平方成反比;D、与气隙无关。
(3)交流电磁铁的电磁力。
A、与气隙成正比;B、与气隙成反比;C、与气隙的平方成反比;D、与气隙无关。
(4)直流电磁铁的线圈电流。
A、与气隙成正比;B、与气隙成反比;C、与气隙的平方成反比;D、与气隙无关。
(5)交流电磁铁的线圈电流。
A、与气隙成正比;B、与气隙成反比;C、与气隙的平方成反比;D、与气隙无关。
(6)当衔铁被卡住或频繁操作时,会造成过热而烧毁。
A、直流接触器;B、交流接触器;C、直流电磁铁;D、交流电磁铁。
(7)直流接触器通常采用。
A、电动力灭弧;B、栅片灭弧;C、多点灭弧;D、磁吹灭弧。
(8)在桥式触点中存在。
A、电动力灭弧;B、栅片灭弧;C、多点灭弧;D、磁吹灭弧。
(9)灵敏度是继电器动作的。
A、最小时间;B、最小电压;C、最小电流;D、最小功率。
(10)过流继电器的动作值一般调整为。
A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20%(11) 欠流继电器的释放值一般调整为。
A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% (12)欠压继电器的释放值一般调整为。
A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% (13)零压继电器的动作值一般调整为。
A、额定电压的105%-120%B、额定电流的110%-140%C、额定电压的40%-70%D、额定电流的10%-20% (14)接触器允许频繁操作。
中间继电器和接触器控制电动机电动,连续混合线路的工作原理
接触器和中间继电器控制电动机混合线路工作原理分析
中间继电器和接触器控制电动机连续与点动混合线路的工作原理如下:
首先,我们来看看接触器的工作原理。
接触器是一种通过电磁铁驱动触点闭合和断开来实现电路控制的电器。
当线圈通电后,线圈产生磁场,使铁芯产生吸力,带动触点闭合。
当线圈断电后,铁芯失去吸力,触点就会断开。
因此,接触器可以用于接通和断开电路。
接下来,我们来看看中间继电器的工作原理。
中间继电器是一种控制继电器,它通过线圈的电流强弱来动作。
当线圈通电时,中间继电器会产生磁力,将触点吸合,从而使电路导通。
当线圈断电时,磁力消失,触点断开,电路也随之断开。
在混合线路中,接触器和中间继电器共同作用来控制电动机的连续和点动。
当按下点动按钮时,接触器的线圈通电,触点闭合,电动机开始运转。
同时,中间继电器的线圈也通电,但它的触点并没有闭合,因此电动机不会持续运转。
当松开点动按钮时,接触器的线圈断电,触点断开,电动机停止运转。
而中间继电器的线圈仍然通电,它的触点仍然处于断开状态。
当按下连续按钮时,接触器和中间继电器的线圈都通电。
接触器的触点闭合,电动机开始运转。
同时,中间继电器的触点也闭合,形成一个自锁电路。
这样,即使松开连续按钮,电动机也会继续运转。
总的来说,中间继电器和接触器控制电动机连续与点动混合线路的工作原理是通过接触器和中间继电器的相互作用来控制电动机的
运转状态。
继电器与接触器控制常用电路图
接触器辅助触头--用于控制电路 常开 (流过的电流小,无需加灭弧装置)
常闭
接触器控制对象:电动机及其它电力负载 接触器技术指标:继电额器与定接触工器控作制的电常用压电路、图 电流、触点数目等。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
3~
继电器与接触器控制的常用电路图
四、多地点控制
例如:甲、乙两地同时控制一台电机。 方法:两起动按钮并联;两停车按钮串联。
KM
SB1甲
SB2甲
KM
甲地
SB3乙
SB4乙
继电器与接触器控制的常用电路图
乙地
五、点动+连续运行
方法一:用复合按钮。
A BC QS
控制 关系
FU
SB1
SB3:点动
SB2:连续运行
电
SB
路
KM
B'
主 电 路
M 3~
动作过程
按下按钮(SB) 线圈(KM)通电 触头(KM)闭合 电机转动;
按钮松开
线圈(KM)断电
触继电头器与(接K触器M控)制的打常用开电路图 电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M 3~
继电器与接触器控制的常用电路图
自保持
二、电动机连续运行
第12-13讲
第11章
继电器与接触器 控制
继电器与接触器控制的常用电路图
第11章 继电器与接触器控制
§11.1 低压电器简介 §11.2 基本控制环节 §11.3 电动机的保护 §11.4 控制电路综合举例
继电器接触器控制系统
8.1 控制电器
6. 接通和分断能力
接触器的接通和分断能力是指接触器的主触点 在规定条件下,能可靠地接通和分断的电流值。 在此电流值下,接通时主触点不应发生熔焊, 分断时应能可靠灭弧。
接触器用途广泛,使用场合的电压等级或工作 电流、电路的通断频繁程度、负载的工作性质 等因素,决定了接触器有不同的使用类别。
低压电器种类繁多、用途广泛,其工作原理和 结构组成多种多样,因而有不同的分类方法。
4
第八章 继电器一接触器控制系统
通常按其用途或控制对象分为以下几类: (1)低压配电电器 通常用于低压配电系统,主要
有刀开关、组合开关、负荷开关、自动开关、 熔断器等。 (2)低压控制电器通常用于电力拖动自动控制系 统,主要有接触器、继电器、控制器等。
18
8.1 控制电器
直流接触器的工作原理与交流接触器基本相同。 在结构上也是由电磁结构、触点系统、灭弧装 置等部分组成。不同之处在于,两者的线圈形 式、铁心结构、触点形状和数量、灭弧方式以 及吸力特性等方面有所区别。
(二)接触器的主要技术参数 接触器的主要技术参数有额定电压、额定电流、 操作频率、接通与分断能力、电气与机械寿命 等。
按工作原理分为电磁式继电器感应式继电器电动式继电器电子式继电器和热继电器等按输入信号分为电流继电器电压继电器温度继电器压力继电器时间继电器速度继电器和功率中间继电器等按输出形式分为有触点继电器和无触点继电器按动作时问分为瞬时继电器动作时间小于005s和延时继电器动作时间大于015s按用途分为控制继电器和保护继电器
19
8.1 控制电器
1. 额定电压 接触器铭牌上标注的额定电压是指主触点的额 定工作电压。其电压等级如下:
①交流接触器为36V、127V、220V、380V、 500V、660V(特殊场合可高达1140V);
练习题
一低压电器及基本电气控制电路题目(一)1.填空题(1)工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器(2)接触器是一种低压自动切换的电磁式电器,具有控制和保护作用。
用于频繁地接通或断开交直流主回路和大容量控制电路。
(3)接触器的结构主要由电磁机构、触头系统和灭弧装置等组成。
(4)接触器的触点分主触点与辅助触点,其中前者用于通断较大电流的主电路,后者用于通断小电流的控制电路。
(5)线圈未通电时触点处于断开状态的触点称为动合触点,而处于闭合状态的触点称为动断触点。
(6)热继电器是利用电流热效应来切断电路的一种保护电器,它用作电动机的过载保护,不宜作为短路保护。
热继电器热元件的整定电流一般情况下取1.1~1.15倍电动机额定电流。
(7)熔断器用于各种电气电路中作短路保护。
(8)按钮帽做成不同颜色用以区别各按钮作用,一般用红色表示停止按钮,绿色表示启动按钮。
(9)接触器选用时,其主触点的额定工作电压应等于或大于负载电路的电压,主触点的额定工作电流应等于或大于负载电路的电流。
(10)熔断器的作用是用于低压配电系统及用电设备中作短路和过电流保护。
(11)常用电气系统图有:电气原理图、电器布置图、安装接线图。
(12)自锁是依靠接触器自身辅助触头而保持接触器线圈通电的现象。
(13)热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,进而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护。
(13)按国标规定,“停止”按钮必须是红色色,“启动”按钮必须是绿色。
(14)选择接触器时应从其工作条件出发,控制交流负载应选用_交流接触器;控制直流负载则选用直流接触器。
(15)交流接触器的电气符号是KM ,熔断器的电气符号是FU ,热继电器的符号是:FR。
(16)低压断路器又称为自动空气开关,它的的电气符号是: QF 。
(17)交流接触器的触点系统分为 主触点 和辅助触点,用来直接接通和分断交流主电路和控制电路。
