木质家具结构-22

薄木或塑料贴面板封边法
实木封边:对于厚度<10mm的实木封边条可直接用胶接合 即可；实木封边条的厚度>10mm<15mm，则需用无头圆钉 与胶配合进行封边，如图所示。若实木封边条的厚度 >15mm，则需采用涂胶的榫槽、圆榫、或穿条进行封边 ，如图所示。实木条的成型面可以先铣出，亦可在封边 后再行铣出。

(2) 裁口法嵌板：是在木框内侧开出搭口，用木螺钉或 圆钉将成型木条固定嵌板，使嵌板跟木框密切接合。这 种结构易于更换嵌板，常用于玻璃、镜子的安装。 裁口嵌板结构仍较繁琐，也可用成型木条将镜子直接嵌 在柜门上。如图所示。

嵌板方法
二、 箱框件结构

1 、箱框的概念与基本构件 箱框结构指用板材构成的框架结构。箱框至少由3块 或3块以上的木板构成。箱框中间可设有若干块中板（隔 板、搁板）。 2 、箱框角的接合方法 根据箱框接合后其周边板的端面是否外露，可分为直 角接合与斜角接合两种，如图所示。 (1) 直角接合：其周边板的端面外露，欠美观，但接 合强度大，加工简便。为一般箱框常用的接合方法，其接 合的基本方法如图7所示。
（3）锯制弯曲件的接合方法

◇ 直角榫、燕尾榫、 槽榫接合：接合强度 高，但加工麻烦。应 用于曲线包脚、圆桌 面镶边及圆形望板等 。

◇ 圆榫接合：接合强度比直角榫低，但加工方便，应用较 广，如镜框、椅子扶手的圆角处等。

◇ 交叉搭接：在搭接处用胶钉或木螺钉接合，加工简单， 接合强度高，但接缝较长，不够美观，常用于内部衬料，表 面用薄木覆盖。


4、 箱框设计要点


① 箱框为实木板：其角部的接合宜用整体多榫。在整体 多榫接合中，又以明燕尾榫接合强度最高，斜形榫次之 ，直角榫最次。 ② 箱框角接合为燕尾榫：论外观，全隐榫接合其榫端都 不露，最为美观；半隐榫接合有一面的榫端不外露，能 保证一面美观；明燕尾榫接合其榫端都露，最不美观。 为此，全隐燕尾榫多用于包脚前角的接合；半隐燕尾榫 可用于抽屉前角及其包脚后角的接合；明燕尾榫可用于 要求接合强度较大的箱框角接合；
5.横撑
6.立撑
1、框架角的接合方式

根据框架立边与帽头的端面是否外露，可分为直角接合、斜角接合 两种。分别介绍如下：
（1）直角接合的基本方法 直角接合的概念：是指框架接合后，其立边或帽头的端面外露 ，其特点接合强度较高，但外形欠美观。 常用的接合方法有：
直角开口贯通单（双）榫接合 直角开口不贯通单（双）榫接合

图 箱框斜角接合的基本方法 1.全隐燕尾榫 2. 槽榫 3. 插入木条（斜角）4. 塞角
3、 隔板与搁板接合的基本方法
图 箱框中板接合的基本方法 1．直角槽榫接合 2．燕尾槽榫接合 3．半燕尾槽榫接合 4．穿入木条接合 5．插入圆榫接合 6．直角多榫接合 7．木条和螺钉接合 8．搁扦接合


（1) 槽榫法嵌板： 是在木框立边与帽头的内侧开出槽 沟，在装配框架的同时将嵌板放入一次性装配好。其结构 特点不能拆更换嵌板。图中的a、b、c为槽榫法嵌板，三种 形式的不同之处在于木框内侧及嵌板周边所铣型面不同， 这三种结构在更换嵌板时都需将木框拆散。a结构能使嵌板 盖住嵌槽，防止灰尘进入嵌槽内。
木质家具常见结构及连接方式
第一节：实木家具结构与连接方式 第二节：板式家具结构与连接方式
在本章将要研究家具各种部件的内在结构与家 具的装配结构，是家具结构设计的基础知识。
第一节、实木家具结构类型与连接方式
一、 二、 框架结构 箱框结构
三、
四、 五、
板式部件结构
弯曲件结构 脚架结构
一、
框架结构
框架的概念与基本构件
2、 实木加压弯曲件的结构

（1） 实木加压弯曲件的概念：利用经过软化处理表面表面平 整光滑的实木条，借助模具进行加压弯曲、干燥定型、切削加 工而成的弯曲件。 （2）实木加压弯曲件的特点：这种弯曲件外形美观，强度高 ，且省工、省料。但对木材材质要求较高，尤其是制造弯曲度 小的零件时，毛料损坏率较高。因此，近年来已逐步被薄木胶 合弯曲工艺所代替。 （3）实木加压弯曲件的应用：实木加压弯曲往往应用于高级 家具中弯曲部件的生产，如明式圈椅的扶手、靠背等。

◇ 木条接合：在胶合件两端锯上槽榫，将木条施胶后 插入槽内。接合强度较高，加工方便，但欠美观。

◇ 塞角接合：加工简单，但木材端部显露在表面 ，适于做内部衬料，塞角可用木螺钉或圆榫加固。

◇ 格角榫接合：借助于桌脚的格角榫接合，再通过头颈线 进行巧妙的搭接，用木螺钉旋紧，使望板牢固地接合在一起 。外形美观，适于中、高级的圆桌，茶几等的锯制曲线形望 板的联接。


图 箱框直角接合的基本方法 1.直角开口多榫 2.斜形开口多榫 3.明燕尾榫 4.半隐 燕尾榫 5.插入圆榫 6.插入木条 7.嵌木条 8. 螺钉

(2) 斜角接合的基本方法 箱框斜角接合的概念：是指其周边板的端面均不 外露，较美观，但强度略低。主要用于外观要求较高 的箱框接合。 全隐燕尾榫接合：接合强度较前两者低，承受 板材的纵向拉力大于斜开口多榫。且外表美观。多 用于箱子、包脚的前角接合。 槽榫接合：开横槽的板的端部易崩裂，强度较 低，适用于硬阔叶材箱框接合。可做抽屉的角接合 及包脚的后角接合。


3、 薄木胶合弯曲

（1） 薄木胶合弯曲的概念 就是将若涂了胶的薄板按零件厚度先配成板坯， 然后在压模（或滚筒）中加压弯曲，直到胶层固化， 从而制成弯曲件。
(6) 插入榫拼接

将被接合面刨平后 ，在其中心线上加工出 若干个圆孔；然后在被 接合面上及圆孔内涂上 胶，借助圆榫进行接合 。该结构能提高接合强 度，节约木材，材料消 耗与平拼的方法类似。
(7)
明螺钉拼接

即从一拼板的背面钻 出拼板侧面的螺杆孔 ，在另一拼板的拼接 面钻有螺钉孔，在两 拼板侧面涂胶后放平 、对齐，用木螺钉加 固即可。此法工艺简 单，接合强度高，并 能节约木材。但钻螺 杆孔时要破坏拼板的 背面的整体结构。

直角闭口不贯通单（双）榫接合
•插入圆棒榫

直角半开口贯通单榫
直角半开口不贯通单榫
直角闭口不贯通榫
开口燕尾榫
（2）斜角接合的基本方法

斜角接合的概念：是指框架接合后，其立边与帽头的 端面都不外露。其特点是外表美观，但接合强度较低 。
斜角接合的基本方法主要有： 双肩斜角暗榫接合、双肩斜角交叉暗榫接合，双肩斜 角开口榫（单、双）接合，单肩斜角明（暗）榫接合 ，插入暗榫接合，插入明榫接合，插入圆榫接合。如 图。
直角不贯通单榫
闭口燕尾榫
斜口燕尾榫
带企口直角明榫接合
对开十字槽接合
直角暗榫十字对接

插入圆棒榫接
大格肩榫
开口燕尾榫
小格肩榫
大格肩榫
夹头榫
插肩榫
楔钉榫
3、 框架嵌板结构


嵌板的概念 在框架内嵌入实木板、人造板、玻璃、镜子等，统称为 木框嵌板。 嵌板的方法 木框嵌板有槽榫嵌板和裁口嵌板两种基本方法。
表面光滑的圆角。

◇ 用弯曲成型的木块封边：根据覆面板圆角半径的尺寸 ，先将封边的木块加工（锯或车成）所需形状的封边木块， 用胶或胶钉接合于圆角处。
ห้องสมุดไป่ตู้
◇用薄木条封边：用胶料与无头圆钉把经过适当地软化 处理过的薄木条对圆形、椭圆或其他曲面形板进行封边， 如图所示。此法能最大限度地减少接缝，并清晰美观。
(4) 齿形槽榫拼接

又称指形槽榫。即将 拼接面加工成齿榫，用 胶进行接合。这种接合 由于胶接面上有二个以 上的小齿形，所以其接 合强度比槽榫更高，拼 板表面平整度与拼缝密 封性都好，是一种理想 的拼板法，多用于高级 面板、门板、搁板等的 拼接。

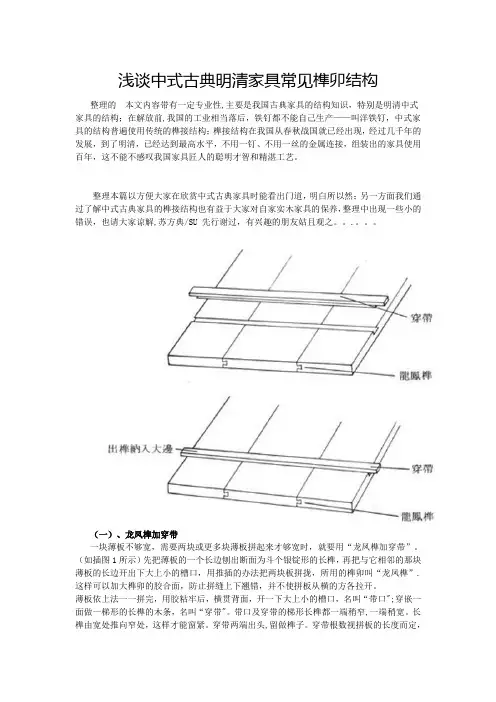

(5) 穿条拼接

将被接合面加工 出平直光滑的直 角槽，借助木条 或人造板边条、 胶进行接合。加 工简单、节约木 材，并提高接合 强度 。
3 、拼板镶端作用与方法

实木拼板部件，当木材含水率发生变化时，易产生 变形，尤其是两端面最易开裂、翘曲，并影响美观 。为此，需对拼板部件进行镶端处理，以避免其端 面外露，增加美观，防止或减少拼板发生翘曲的现 象。常用的镶端有以下几种：
（1）榫槽镶端法
（2）透榫镶端法
（3）斜角透榫镶端法
（4）矩形木条镶端法
1、 锯制弯曲件
（1）概念：用实木或木质人造板锯制而成的弯曲件。
（2）优、缺点：工艺简单，加工设备投资少，无论任何形状 、任何大小的弯曲件均能制造出来，应用广泛。但弯曲件 在锯制过程中，有大量的木材纤维被割断，因而弯曲部位 的强度较低，影响美观。对较大的弯曲件（如圆环形镜框 ），尚需由若干个弯曲零件拼接而成，工艺复杂，技术要 求高，材料消耗多，制造成本高 。
三、
板式部件结构
1 、实木拼板部件的结构 拼板的概念 将较窄的实木板拼接成所需宽度的板式部件称为拼 板。如桌面板、台面板、柜面板、椅坐板、嵌板等部件， 都可用窄板拼接而成。

2 、拼板的主要方法及其特点

（1） 平拼：将被接合表面 刨平滑，然后涂胶，进行胶 合即可，如图10所示。这种 拼板工艺简单,不开槽不打 眼，用材料经济,且接缝严 密，是常用的拼板方法，可 优先选用。但接合强度较低 ，且在胶接过程中，窄板的 板面不易对齐，使拼板表面 易产生凹凸不平现象，需适 量增大拼板的加工余量。
榫接法封边
薄木板夹角封边:用薄木对高级家具的门板、面板及旁
板等进行封边，不仅要求薄木的纹理清晰、漂亮，而且要
求封边薄木的端面不能外露，因而需采用夹角封边法。
（2）曲线封边法


不少家具的覆面板面呈圆形或椭圆形 ，有的方形覆面板具有圆角，需进行 曲线封边。其封边方法，有以下几种 ： ◇ 实木镶角法：先在角上镶一块实木 ，可用胶料与无头圆钉接合。然后根 据圆角半径的尺寸，经细木工带锯出 圆角，再利用铣床上铣出合于规格的
四、
弯曲件结构
各种曲线具有圆滑、柔和、变化、活泼、的动 态感，故弯曲件在家具中应用相当普遍用以提高家 具的美观性。如圆形台面、椭圆形镜框、曲线形扶 手等。为此，研究弯曲件的结构与接合方法有着重 要现实意义。 根据弯曲件的制造工艺不同，可分为锯制弯曲 件、实木加压弯曲件、薄木胶合弯曲件三大类型。 现介绍如下：
（8）暗螺钉拼接

在一被拼接面上开出若干 个钥匙形的槽孔，在另一 被拼接面上对应钥匙槽的 位置上拧上木螺钉，并让 螺钉杆外露。装配时，在 两被拼接面上涂胶后，将 螺钉杆插入钥匙槽中，再 向钥匙形窄槽方向推移， 螺钉头就卡于窄槽底部， 实现紧密连接。此法既能 节约木材，提高拼接强度 ，又不影响美观。它也用 于拆装的接合，但接合面 不能施胶。

（2）阶梯面拼接，又称裁
口拼，是将被接合面刨削
成阶梯形的平直光滑的表 面，仅借助胶进行拼接。
这种拼板的接合强度比平
拼的要高，拼板表面的平 整度也较好。但材料消耗 也相应增加，比平拼多6一 8％。
(3) 槽榫拼接

亦称企口拼接，将拼 接面刨削成直角形的槽榫 或榫槽，借助胶接合。此 法拼板接合强度更高，表 面平整度高。材料消耗与 裁口拼接基本相同。当胶 缝开裂时，仍可掩盖住缝 隙，拼缝封闭性好，常用 于高级柜的面板、门板、 旁板以及桌、台、几的面 板等的拼接。
框架是框式家具的基本结构件，也是框式家具的 受力构件，框式家具均由一系列的框架构成。有的框 架中间嵌有各种板件，有的框架嵌有玻璃或镜子。最 简单的框架就是仅由两根立边与两根帽头，用榫接合
而成。常见的实木桌、椅、凳等的脚架则是相对较复
杂的框架结构—立体框架结构。

1.木框 2.嵌板
图1 木框结构 3.帽头 4.立边

单肩斜角切
双肩斜角闭口榫
双肩斜角开口榫
斜角开口贯通双榫
插入三角榫
插入圆棒榫
全格肩穿鼻榫
半格肩穿鼻榫
2、 框架中撑接合的基本方法

框架中撑接合的基本方法，主要有直角明（暗）榫、直角纵向明（暗 ）榫，插入圆榫、直角槽榫、直角双向开口榫、燕尾榫、对开十字槽、分
段直角榫对接等多种方法。如图所示。

（5）涂料封端法 既用树脂涂料涂在拼板的端面上 ，使之形成连续牢固的涂膜，以防止空气中的水分从 拼板端面进入而破坏拼板的胶层。
4、 封边的方法
覆面板封边方法，可分为直线封边法与曲线封边法两 种。所谓直线封边，即被封的边为直线；曲线封边被 封的边为曲线。 （1）直线封边法： ◇ 以薄木条、塑料贴面板条或塑料带进行封边:直接利 用胶接合，工艺简单可靠，操作方便。可用机械或手 工进行封边。如图所示。
