电工培训教材
电工培训教材

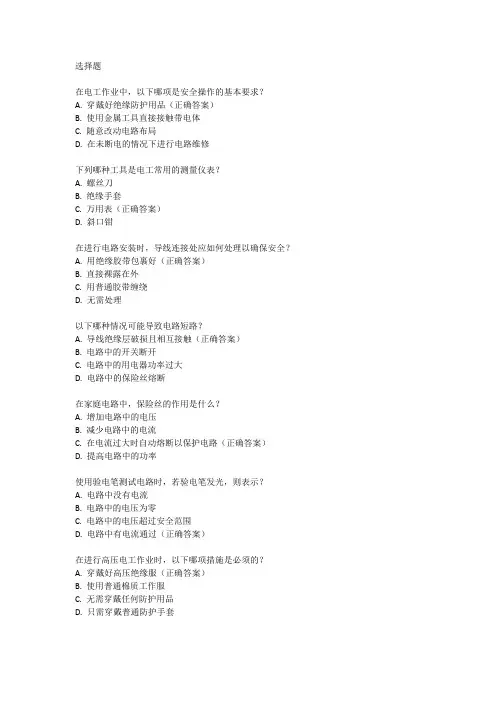

选择题在电工作业中，以下哪项是安全操作的基本要求？A. 穿戴好绝缘防护用品（正确答案）B. 使用金属工具直接接触带电体C. 随意改动电路布局D. 在未断电的情况下进行电路维修下列哪种工具是电工常用的测量仪表？A. 螺丝刀B. 绝缘手套C. 万用表（正确答案）D. 斜口钳在进行电路安装时，导线连接处应如何处理以确保安全？A. 用绝缘胶带包裹好（正确答案）B. 直接裸露在外C. 用普通胶带缠绕D. 无需处理以下哪种情况可能导致电路短路？A. 导线绝缘层破损且相互接触（正确答案）B. 电路中的开关断开C. 电路中的用电器功率过大D. 电路中的保险丝熔断在家庭电路中，保险丝的作用是什么？A. 增加电路中的电压B. 减少电路中的电流C. 在电流过大时自动熔断以保护电路（正确答案）D. 提高电路中的功率使用验电笔测试电路时，若验电笔发光，则表示？A. 电路中没有电流B. 电路中的电压为零C. 电路中的电压超过安全范围D. 电路中有电流通过（正确答案）在进行高压电工作业时，以下哪项措施是必须的？A. 穿戴好高压绝缘服（正确答案）B. 使用普通棉质工作服C. 无需穿戴任何防护用品D. 只需穿戴普通防护手套下列哪项不是电工应掌握的基本技能？A. 电路图的识读与绘制（正确答案）B. 随意更改电路布局C. 电气设备的安装与调试D. 故障电路的排查与修复在进行电工作业时，遇到不懂的问题或不确定的情况，应如何处理？A. 凭经验继续操作B. 立即向有经验的同事或上级请教（正确答案）C. 忽略问题继续作业D. 随意尝试解决方法。
电工培训教材(高压类)页PPT文档
壳就可能带电。为防止触电事故，必须将电气设备外壳接地，称为保
如何正确使用接地电阻表
护接地。
b
．防雷接地
高大建筑物的避雷器接地，称为防雷接地。
c
．工作接地
电器设备因正常工作或排除故障需要，将电路中某一点
ቤተ መጻሕፍቲ ባይዱ
接地
(
通常是中性点
)
，称为工作接地。
2
．
ZC
—
8
接地电阻表测量原理
测量接地电阻，我们通常采用接地电阻表直读法。
ZC
—
8
接地电阻表
由于重量轻、可靠耐用、携带方便，很适合现场测量。其测量原理简
述如下：当
ZC
—
8
发电机摇
如何正确使用接地电阻表
P ′与电流探针 C ′的线路，探针沿直线分开埋好，分别连接好 ZC — 8P 、 C 端至接地极 E ′、电位探针 P ′、电流探针 C ′的连线。
定计量器具，
1
．接地的几种方法
为了将电荷泄放入地，
需要在土壤中埋设金属导体
(
接地体
)
，
将电气设
备的某个部分用导线
(
接地线
)
与接地体相连，
电工作业技术安全培训教材
电工作业技术安全培训教材第一章电工基础知识1.1 电能基础概念1.1.1 电能的定义1.1.2 电流的概念与特性1.1.3 电压的概念与特性1.1.4 电阻的概念与特性1.2 电路基础理论1.2.1 电路元件介绍1.2.2 串联与并联电路1.2.3 电路定律第二章电工作业安全规范2.1 电气安全知识2.1.1 电击的危害及防护措施2.1.2 触电事故的应急措施2.1.3 电气设备的维护与保养2.2 过电流与短路保护2.2.1 过电流保护的作用与原理2.2.2 短路保护的作用与原理2.2.3 不同场所的过电流与短路保护要求2.3 火灾与爆炸防护2.3.1 火灾与爆炸的危害性2.3.2 防止火灾与爆炸的措施2.3.3 急救措施与逃生技巧第三章电工作业技术与操作3.1 电工工具与设备3.1.1 常用电工工具的介绍与使用方法 3.1.2 电工设备的操作与维护3.2 电线与电缆铺设3.2.1 电线与电缆的种类与特性3.2.2 电线与电缆的正确铺设方法3.3 电气设备安装与维修3.3.1 电气设备的基本安装要求与方法 3.3.2 电气设备常见故障的排除与修复第四章电工作业案例分析4.1 电工作业事故案例分析4.1.1 电工作业事故的常见原因4.1.2 电工作业事故后的处理方法4.2 电工作业质量问题分析4.2.1 电工作业中常见的质量问题4.2.2 预防电工作业质量问题的措施第五章电工作业安全管理5.1 电工作业许可制度5.1.1 电工作业许可的意义与目的5.1.2 电工作业许可的程序与要求5.2 电工作业现场管理5.2.1 现场安全措施的制定与执行5.2.2 意外事故的应急处理与报告5.3 电工作业人员培训与考核5.3.1 电工作业人员的培训内容与方法 5.3.2 电工作业人员考核与证书管理结语通过本教材的学习，电工作业人员将掌握必要的电工基础知识、遵守电工作业安全规范、熟悉电工作业技术与操作，能够从事电气设备的安装与维修工作，并具备应对电工作业事故的处理能力。
电工作业资格证考核培训教材完整版
6
从业人员的义务：
1、第四十九条：从业人员在作业过程中应当严格遵 守本单位的安全生产规章制度和操作规程，服从管 理，正确佩戴和使用劳动保护用品。 2、第五十条：从业人员应当接受安全生产教育和培 训，掌握本职工作所需的安全生产知识，提高安全 生产技能，增强事故预防和应急处理能力。 3、第五十一条：从业人员发现事故隐患或者其他不 安全因素，应当立即向现场安全生产管理人员或者 本单位负责人报告；接到报告的人员应当及时予以 处理。
5
安全生产法中关于从业人员的权利条款
1、（知情、建议权）第四十五条：生产经营单位的从业人员有权了解其 作业场所和工作岗位存在的危险因素、防范措施及事故应急措施，有 权对本单位的安全生产工作提出建议。
2、（批评、检举控告权）第四十六条：从业人员有权对本单位安全生产 工作中存在的问题提出批评、检举、控告
发现事故隐患或者其他不安全因素要报告的义务有两要求：
一是应立即报告，一是向现场安全生产管理售货员或者本单
位负责人报告。这么要求可以防止隐患突发、事态扩大，也
有利于接到报告的人及时处理。
9
解图：漫画解析安全生产法（第三十七、八十三条）劳
动防护用品少不了 第三十七条 生产经营单位必须为
从业人员提供符合国家标准或者行业标准的劳动防护用
解图：一线人员有报告隐患的义务
第五十一条 从业人员发现事故隐患或者其他不安全因素，应
当立即向现场安全生产管理人员或者本单位负责人报告；接
到报告的人员应当及时予以处理。 释义：“安全第一、
预防为主。”从业人员处于安全生产的第一线，最有可能及

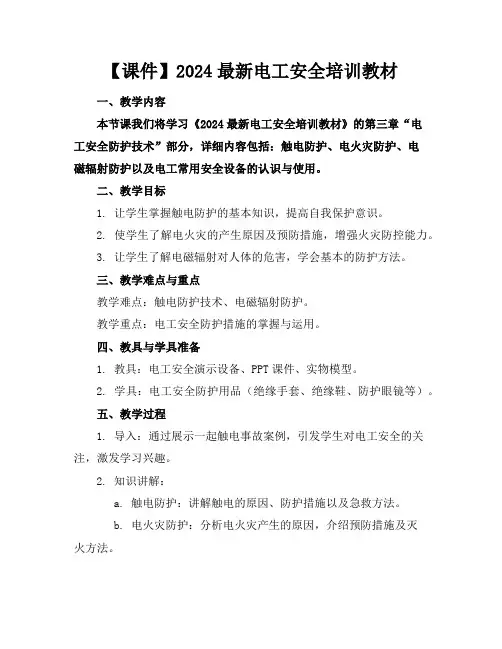

【课件】2024最新电工安全培训教材
【课件】2024最新电工安全培训教材一、教学内容本节课我们将学习《2024最新电工安全培训教材》的第三章“电工安全防护技术”部分，详细内容包括：触电防护、电火灾防护、电磁辐射防护以及电工常用安全设备的认识与使用。
二、教学目标1. 让学生掌握触电防护的基本知识，提高自我保护意识。
2. 使学生了解电火灾的产生原因及预防措施，增强火灾防控能力。
3. 让学生了解电磁辐射对人体的危害，学会基本的防护方法。
三、教学难点与重点教学难点：触电防护技术、电磁辐射防护。
教学重点：电工安全防护措施的掌握与运用。
四、教具与学具准备1. 教具：电工安全演示设备、PPT课件、实物模型。
2. 学具：电工安全防护用品（绝缘手套、绝缘鞋、防护眼镜等）。
五、教学过程1. 导入：通过展示一起触电事故案例，引发学生对电工安全的关注，激发学习兴趣。
2. 知识讲解：a. 触电防护：讲解触电的原因、防护措施以及急救方法。
b. 电火灾防护：分析电火灾产生的原因，介绍预防措施及灭火方法。
c. 电磁辐射防护：阐述电磁辐射对人体的影响，教授防护技巧。
3. 实践操作：a. 学生分组，进行电工安全防护用品的使用练习。
b. 模拟触电事故现场，进行急救操作演练。
4. 例题讲解：结合教材内容，讲解典型例题，巩固所学知识。
5. 随堂练习：布置相关习题，检验学生对知识点的掌握情况。
六、板书设计1. 触电防护：a. 原因：直接触电、间接触电b. 防护措施：绝缘、接地、隔离c. 急救方法：断电、呼叫、心肺复苏2. 电火灾防护：a. 原因：短路、过载、接触不良b. 预防措施：合理布线、定期检查、使用合格电器c. 灭火方法：断电、使用灭火器、拨打火警电话3. 电磁辐射防护：a. 危害：头痛、失眠、白细胞减少b. 防护方法：远离辐射源、使用防护用品、定期体检七、作业设计1. 作业题目：a. 请简述触电防护的三个基本原则。
b. 电火灾的预防措施有哪些？c. 如何降低电磁辐射对人体的危害？2. 答案：a. 触电防护的三个基本原则：绝缘、接地、隔离。
中级电工培训课程(41页)
中级电工培训课程第一部分：电工基础理论一、电路基础知识1. 电路的基本概念：电路是由电源、负载和导线组成的闭合回路，通过导线将电源与负载连接起来，使电能得以传输和转换。
2. 电路元件：电路元件包括电源、电阻、电容、电感等，它们在电路中起着不同的作用。
3. 电路的基本定律：欧姆定律、基尔霍夫电流定律、基尔霍夫电压定律等，是分析电路的基本工具。
二、直流电路分析1. 串联电路：电路元件依次连接，电流在各个元件中相等，电压分配与元件电阻成正比。
2. 并联电路：电路元件并列连接，电压在各个元件中相等，电流分配与元件电阻成反比。
3. 混联电路：串联电路与并联电路的组合，分析时需分别考虑。
三、交流电路分析1. 正弦交流电：交流电的电压和电流随时间呈正弦波形变化。
2. 交流电路元件：电阻、电感、电容在交流电路中的作用与直流电路有所不同。
3. 交流电路的分析方法：相量法、复数法等，用于分析交流电路的电压、电流和功率。
四、电工测量仪表1. 电压表、电流表、欧姆表等基本测量仪表的使用方法。
2. 电能表、功率表等专用测量仪表的使用方法。
3. 测量误差及消除方法。
五、安全用电知识1. 电工安全操作规程：电气设备的安装、调试、检修等操作过程中应遵守的安全规定。
2. 触电急救：触电事故的处理方法，包括现场急救和送医治疗。
3. 防雷、防静电、防电火灾等安全措施。
六、电工材料与工具1. 常用电工材料：导线、绝缘材料、电气设备等。
2. 常用电工工具：螺丝刀、扳手、电笔、万用表等。
3. 电工工具的使用与维护。
七、电气设备与线路1. 电气设备的分类及特点：变压器、电动机、开关设备等。
2. 电气线路的组成及敷设：配电线路、照明线路、动力线路等。
3. 电气设备的安装与调试。
八、电气故障分析与处理1. 常见电气故障现象：短路、断路、过载、接触不良等。
2. 电气故障的分析方法：故障原因、故障部位、故障类型等。
3. 电气故障的处理方法：排除故障、修复设备、预防措施等。
《电工培训》ppt课件完整版
ห้องสมุดไป่ตู้04
根据评估结果，对学员 进行成绩评定，并给出 相应的改进建议。
学员反馈收集及持续改进计划
通过问卷调查、面对面交流等方式， 收集学员对培训课程的反馈意见。
制定具体的改进措施和计划，对培训 课程进行持续优化和改进。
针对学员反馈的问题，及时进行分析 和总结，找出问题的根源。
定期对改进效果进行评估，确保改进 措施的有效性和可持续性。
《电工培训》ppt课件完整版
contents
目录
• 电工基本知识与安全 • 电路基础知识与操作 • 电机与变压器原理及应用 • 低压电器与配电系统安装维护 • 照明系统设计与节能改造 • 实际操作技能考核与评估
01 电工基本知识与安全
电工职业概述
01
02
03
电工职业定义
从事电气设备安装、维护 、检修、调试等工作的专 业人员。
由电源、导线、开关和负 载等元器件组成的电流通 路。
组成要素
电源、导线、开关、负载 等，各要素在电路中的作 用及相互关系。
电路图识读
了解电路图中的符号、标 注及连接方式，掌握基本 电路图的识读方法。
直流电路与交流电路特点比较
直流电路特点
电流方向恒定，电压稳定，适用于需要稳定电源的场合。
交流电路特点
下降等。
其他故障
针对不同故障现象，采 取相应的排查方法。
实用操作技能演练
01
02
03
04
导线剥削与连接
掌握导线剥削技巧，熟练进行 导线之间的连接。
元器件识别与检测
熟悉常用元器件的型号、规格 及性能参数，掌握元器件的检
测方法。
焊接技能操作
掌握焊接基本操作技巧，熟练 进行元器件的焊接与拆焊。
低压电工安全教育培训教材
低压电工安全教育培训教材第一章电工安全基础知识1.1 电工的基本概念作为低压电工，你需要了解什么是电工以及电工的职责和工作范围。
电工是指从事电气设备安装、维护、运行、检修以及故障排除等工作的专业人员。
他们负责保障电气设备的正常运行，并确保工作环境的安全。
1.2 电的基本知识理解电的基本概念对于低压电工至关重要。
本节将介绍电的定义、电压、电流、电阻以及电功率等基本知识，帮助你更好地理解电路及其工作原理。
1.3 电工安全标准为了确保低压电工的安全，各国制定了一系列的电工安全标准。
本节将介绍主要国际电工安全标准，包括ISO9000系列、IEC 60364系列和NFPA 70系列，帮助你了解电工安全方面的法规要求。
第二章低压电工安全措施2.1 个人防护措施在电气作业过程中，低压电工需要采取一系列的个人防护措施。
本节将介绍个人防护装备的选择与使用，包括绝缘手套、安全鞋、护目镜等，并提供正确的佩戴和使用方法。
2.2 作业现场安全措施低压电工需要在作业现场遵守一定的安全规定，以确保电气作业的安全性。
本节将介绍作业现场的安全措施，包括拆除电源、设立防护栏杆、使用警示标志等，并提供相应的操作步骤。
2.3 电器设备维护与检修低压电工在电器设备的维护与检修过程中需要注意一系列的安全事项。
本节将介绍电气设备的定期维护与检修方法，包括断电操作、仪器仪表的使用和维护等，以确保在操作过程中的安全性。
第三章低压电工事故案例分析3.1 触电事故分析触电事故是低压电工工作中最常见的事故类型之一。
本节将通过实际案例分析，探讨触电事故的原因和防范措施，帮助低压电工在工作中避免类似事故的发生。
3.2 短路事故分析短路事故是电气设备运行过程中的常见隐患之一。
本节将通过实际案例分析，深入探讨短路事故的成因及其对人身安全和设备损坏的影响，并提供相应的预防和处理方法。
3.3 火灾事故分析电气设备故障引发火灾是低压电工面临的严重安全威胁之一。
本节将通过实际火灾事故案例分析，探讨火灾事故的原因及其对人身安全和财产造成的损失，并提供相应的火灾预防和扑救方法。
电工安全知识培训教材
电工安全知识培训教材第一章：电工引言电能作为当今社会最基本的能源之一，广泛应用于各行各业。
然而，电能的使用不当可能会引发危险，给电工带来潜在的风险。
为了保障电工的个人安全以及工作环境的安全，本教材将介绍一些关键的电工安全知识。
第二章：电工安全意识1. 培养电工安全意识的重要性a. 电工身份的责任与义务b. 电工面临的潜在危险与风险2. 电工安全意识的培养a. 定期开展安全培训b. 建立安全意识的奖惩机制第三章：电工安全装备1. 个人防护装备a. 安全帽的使用与保养b. 绝缘手套的选择与使用c. 绝缘鞋的要求与保养2. 安全工具的选用与维护a. 绝缘工具的使用注意事项b. 定期检修与保养工具设备第四章：电工事故与预防措施1. 电击事故的原因与防范a. 直接接触电流导致的电击事故b. 绝缘损坏导致的电击事故2. 触电事故的急救处理a. 快速切断电源b. 进行人工呼吸和心脏复苏术3. 高空坠落事故的预防a. 安全上岗前的检查b. 安全操作规范第五章：电工作业安全1. 安全操作流程a. 安全与停电检查b. 作业前的安全措施2. 电气设备的维护与保养a. 定期检查设备运行状态b. 及时处理电气故障问题3. 作业现场的安全标识标线a. 标识标线的设置位置与规范b. 安全标识的主要种类与作用第六章：电工火灾防范1. 火灾风险与原因a. 短路引发的火灾b. 过载引发的火灾2. 火灾的扑救方法a. 清晰火灾报警流程b. 使用灭火器材与应对火灾第七章：电工事故案例分析1. 典型的电工事故案例a. 电工被电击致死的案例分析b. 电工高空坠落的案例分析2. 事故原因与教训a. 忽视安全警示的危害b. 缺乏安全培训与教育的影响第八章：电工安全法律法规1. 相关法律法规介绍a. 电工安全法律法规体系概述b. 电工安全法律法规的主要内容2. 电工安全法律法规的执行与监管a. 监督与检查机构的职责和权力b. 违法违规行为的处罚和责任追究结语通过本教材的学习，电工们将掌握基本的电工安全知识，提高安全防范意识，减少事故发生的可能性。
电工培训教案[五篇]
![电工培训教案[五篇]](https://img.taocdn.com/s3/m/6e2fadc6f80f76c66137ee06eff9aef8951e487e.png)
电工培训教案[五篇]第一篇：电工培训教案常用低压电器元件介绍一、熔断器 FU1、是电网和用电设备的安全保护电器之一，其主体是用低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。
它是作为保护电器，在电路中具有结构简单，价格低廉，使用方便等优点应用极为广泛。
1）熔断器的结构它是由熔体和绝缘底座组成。
熔体为丝状或片状。
熔体材料通常有两种：一种由铅锡合金和锌低熔点金属制成，因为不易灭弧多用于小电流的电路;另一种由银铜等较高熔的金属制成易于灭弧,多用于大电流的电路.正常工作时,流过熔体的电流小于或等于它的额定电流。
当流过熔体电流等于额定电流的1.3~2倍时熔体缓慢熔断。
当等于额定电流的确良8~10倍时熔体迅速熔断。
2）种类插入式 RC1；螺旋式 RL1；填料封闭管式 RTO；快速熔断器 RS等。
这里主要介绍RC1；RL1。
3）熔断器的选择熔断器的额定电压和电流应不小于线路的额定电压和所装熔体的额定电流。
型式根据线路要求和安装条件而定。
对单台电机：熔体额定电流大于等于负载额定电流的1.5~2.5倍。
对多台电机：熔体额定电流大于等于最大负载额定电流加其余负载之和。
二、刀开关（闸刀开关）QS 它是一种结构最简单且应用最广泛的一捉电器。
刀开关的种类很多，按刀的极数可分为单极、双极、三极。
按灭弧装置情况可分为带灭弧罩和不带灭弧罩等。
这里只介绍开启式负荷开关。
1）基本结构它由刀开关和熔断器组合而成。
瓷底板上装有进线座、静触点、熔丝、出线痤、刀片式动触点。
上面还罩有两块胶盖。
2）刀开关的选择对于普通负载可根据额定电流来选择，而对于电机、开关额定电流的三倍左右。
3）安装和使用时应注意下列事项（１）电源进线应接在静点一边的进线端用电设备应接在动触点一边的出线端。
（２）安装时刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸三、转换开关（组合开关）QS 与刀开关不同之处是转换开关用动触片代替闸刀。
操作手柄在平行于安装面的平面内左右转动，且结构更紧凑体积较小可作～50HZ、380V—220V以下的电源引入开关。
初级电工培训资料
电路的组成与功能
负载：
电路 ——由实际元器件构成的电流的通路。 电路的组成包括：电源、负载、中间环节
电路组成
电源：
电路中提供电能的装置。如发电机、蓄电池等。
在电路中接收电能的设备。如电动机、电灯等。
中间环节：
电源和负载之间不可缺少的连接、控制和保护部件，如连接导线、开关设备、测量设备以及各种继电保护设备等。
三、电动势 电源力把单位正电荷从电源的负极移到正极所做的功称为电源的电动势，用E表示，即 E=WS/Q 功率与电能 传递转换电能的速率叫电功率, 简称功率,用p 或P 表示。
在直流情况下
1
功率的单位为瓦［特］, 简称瓦, 符号为W,常用的有千瓦（kW）、兆瓦（MW）和毫瓦（mW）等。
2
从t0到t时间内, 电路吸收（消耗）的电能为
解 灯泡灯丝电阻为
一个月消耗的电能为
（3）效率
01
03
02
电气设备的额定值及电路的工作状态
1. 电气设备的额定值
电气设备长期、安全工作条件下的最高限值称为额定值。
电气设备的额定值是根据设计、材料及制造工艺等因素，由制造厂家给出的技术数据。
2. 电路的三种工作状态
＋ U=US －
因此，电阻元件称为即时元件。即时
电阻产品实物图
电阻元件图符号
元件上的电压、电流关系遵循欧姆定律。电阻元件通过电流就要发热，消耗的能量为：
1.3 电路元件
2. 电感元件
L
0
Ψ
i
对线性电感元件而言，任一瞬时，其电压和电流的关系为微分(或积分)的动态关系，即：
显然，只有电感元件上的电流
R2
R3
例
支路：共 ？条
低压电工培训教材
低压电工培训教材目录第一章：电工测量 (4)一、电工常用携带式仪表的应用 (4)（一）万用表的应用 (4)（二）钳形电流表的应用 (5)（三）兆欧表的使用 (7)二、直流电阻的测量 (9)（一）电压、电流表法 (9)（二）万用表法和欧姆表法 (9)（三）直流单臂电桥（惠斯顿电桥）测量法 (9)（四）直流双臂电桥（凯尔文电桥）测量法 (12)三、接地电阻的测量 (16)四、电能的测量 (18)第二章：电动机与电动机拖动 (21)一、三相异步电动机 (21)（一）三相异步电动机的结构 (21)（二）三相异步电动机的维护与检修 (23)（三）三相异步电动机的常见故障及修理方法 (26)二、三相交流异步电动机的启动、调速及制动 (27)（一）三相交流异步电动机的启动 (27)（二）三相交流异步电动机的调速 (30)（三）三相交流异步电动机的制动 (32)三、电动机的使用和维护 (34)（一）电动机的日常运行和维护 (34)（二）异步电动机的常见故障及处理 (37)四、直流电动机 (41)（一）直流电动机的分类 (41)（二）直流电动机的接线 (42)（三）直流电动机的结构 (43)（四）直流电动机的维护 (45)（五）直流电动机的检修 (45)（六）直流电动机的常见故障及处理方法 (47)五、电焊机的维护与检修 (48)（一）交流电焊机 (48)（二）直流电焊机 (49)第三章：变压器 (52)一、电力变压器的基本结构 (52)二、变压器基础知识 (52)（一）概述 (52)（二）变压器的工作原理 (53)（三）变压器的技术数据 (54)三、电力变压器的检查维护及故障处理 (55)（一）电力变压器的检查维护项目 (55)（二）电力变压器故障分析及处理 (55)四、电力变压器的修理 (57)（一）变压器修理的一般规定 (57)（二）电力变压器的一般修理 (58)（三）电力变压器器身解体修理 (58)五、变压器运行中的检查和维护 (62)（一）变压器的巡视检查 (62)（二）变压器异常运行和常见故障分析 (63)（三）变压器的检修和试验 (64)六、附电力变压器的试验规程 (67)（一）常规预防性试验项目 (67)（二）交接验收及大修试验项目（常规预防性试验项目+以下试验项目） (67)（三）电力变压器的试验周期和要求 (67)第四章：低压电器及成套装置 (72)一、常用低压电器的分类 (72)二、开关电器 (72)三、保护电器 (76)四、控制电器 (78)第五章：电气设备的安装和故障排除 (80)一、电气设备安装包括配电柜、配电盘、按钮站的安装，配线、电线管的敷设和试车 (80)二、机床电气设备安装配线 (81)三、机床电气设备的调整试车 (83)四、电气设备故障的排除 (83)五、仪用互感器的安装 (84)（一）互感器及其安装要求 (84)（二）互感器的安装 (84)六、二次接线的安装调试 (85)（一）二次接线的连接组件 (85)（二）二次接线的敷设方式 (86)（三）二次接线的敷设 (86)(四)二次接线的检查 (88)第六章: 电气照明 (89)一、基本概念 (89)二、电气照明分类 (90)三、各种照明灯特点及适用场合 (90)四、怎样选用照明光源 (91)五、照明灯具的安装 (91)六、现场实际安装 (92)七、室内照明线路 (93)（一）概述 (93)（二）敷设方式和要求 (94)（三）照明及照明器具 (102)第七章: 安全用电、防雷、防火 (106)一、安全用电规程 (106)二、安全用电常识 (107)（一）接地保护 (107)（二）接零保护 (107)（三）重复接地 (108)（四）人工接地体的埋设要求和接地线的要求 (108)（五）接地装置的选择 (108)（六）手携式和移动式电气设备的接地 (110)三、防雷 (110)（一）目的 (110)（二）安装防雷装置的位置： (110)（三）防雷工程及防雷装置 (111)（四）石油与石油设施雷电安全规范 (111)（五）电气设备防爆、防火 (112)第八章: 电气实际操作 (116)一、使用低压验电器验电 (116)二、使用万用表测量交、直流电压 (117)三、使用万用表测量电阻 (118)四、使用晶体管式兆欧表测量电缆绝缘电阻 (119)五、使用QJ23单电桥测量电阻 (120)六、使用QJ23单臂电桥测量电阻 (121)七、使用接地电阻测量仪测量土壤电阻率 (123)八、使用钳形电流表测量三相异步电动机三相电流 (124)九、使用晶体管式兆欧表测量三相变压器绝缘电阻 (125)十、识读电动连续运行控制电路原理图 (126)十一、识别串电阻降压启动控制电路各部件名称 (127)十二、安装白炽灯照明电路（两只开关两地控制一盏灯） (128)十三、用万用表判断小型三相异步电动机转速 (129)十四、排除日光灯照明线路故障 (130)十五、使用外径千分尺测量圆铜线线径并计算截面积 (131)十六、使用数字式万用表判断硅柱二极管管脚极性 (132)十七、识读接触器联锁正反转控制电路原理图 (133)十八、识读时间继电器自动控制Y-△控制电路原理图 (134)十九、识读串电阻降压启动控制电路原理图 (136)二十、安装Y-△启动器（QX1、QX2）及可逆转换开关线路 (137)二十一、用直流法（干电池法）判断小型三相异步电动机首尾端 (139)二十二、判断三相异步电动机绕组断路故障 (140)二十三、判断三相异步电动机匝间短路故障 (141)第一章：电工测量一、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
电工培训教材通用课件
设备负载过大，导致电流过大 或设备过热。
05 安全规范与法规
电工操作安全规范
操作前准备
确保工作场所安全，检查电气设备是 否正常，穿戴适当的防护装备。
断开电源
在进行任何维修或检查之前，必须先 断开相关设备的电源，并使用验电笔 进行验电。
遵循工作顺序
按照规定的操作顺序进行操作，不得 随意更改或跳过任何步骤。
保障电路畅通，防止短路和漏电
详细描述
导线连接是电工的基本技能之一，要求电工能够根据不同的需求选择合适的连接方式，如压接、焊接、缠绕等。 在连接导线时，电工需要确保导线的绝缘层完好，防止短路和漏电事故的发生。同时，对于已经连接好的导线， 也需要进行定期的检查和维护，以确保电路的畅通。
电气设备安装与调试
03 电力系统与设备
电力系统概述
电力系统组成
电力系统的重要性
电力系统由发电、输电、配电等环节 组成，共同完成电能的产生、传输和 分配。
电力系统是现代社会的重要基础设施 ，保障人们生产生活的正常用电需求 。
电力系统运行
电力系统运行涉及电能的转换、输送 和分配，需要保持稳定、安全和经济 。
发电设备与运行
发电设备种类
发电设备包括燃煤、燃气、核能、风能、太阳能等类型，不同类 型设备具有不同的工作原理和特点。
发电设备运行
发电设备的运行需要遵循一定的操作规程和技术要求，确保设备安 全、稳定、高效地运行。
发电设备的维护与检修
定期对发电设备进行维护和检修，保证设备的正常运行和使用寿命 。
输电与配电系统
1 2
总结词
严格按照规范操作，确保设备正常运行
详细描述
电气设备安装与调试是电工的重要工作之一，需要严格 按照相关规范和操作规程进行。在安装电气设备时，电 工需要确保设备的固定和连接牢固可靠，防止出现松动 和脱落的现象。在调试设备时，电工需要检查设备的各 项性能指标是否正常，如电压、电流、功率等，以确保 设备的正常运行。同时，对于一些精密设备和高电压设 备，电工需要具备相应的专业知识和技能，以保障设备 和人员的安全。
2024全新电工作业培训课件2024新版
目录
• 电工基础知识 • 低压电器与照明系统 • 动力线路与设备维护 • 高压电器与配电系统 • 自动化控制技术应用 • 现代智能家居系统设计与实现
01
电工基础知识
电工基本概念与原理
01
02
03
04
电荷、电场、电位、电压、电 流的基本概念
欧姆定律、基尔霍夫定律、电 磁感应原理等基本原理
绿色环保理念推广
智能家居系统将更加注重节能环保，推动绿 色家居理念深入人心
个性化定制服务普及
随着消费者需求多样化，智能家居系统将提 供更多个性化定制服务
THANK YOU
故障处理方法
针对不同故障类型，采取相应的处理措施，如更换损坏元 件、修复断线等。同时记录故障处理过程及结果，为后续 维修提供参考。
04
高压电器与配电系统
高压电器分类及功能介绍
高压断路器
用于接通和断开正常工作电流 、过载电流和故障电流，具有 完善的灭弧装置和较高的断流
能力。
高压隔离开关
用于隔离高压电源，保证其他 设备和线路的安全检修。
PLC编程控制器应用实例分析
通过具体案例，分析PLC编程控制器在工业自动化领域中的应用，包括控制系统设计、程序编写和调试等。
变频器调速技术原理及应用实例分析
变频器调速技术基本原理
深入讲解变频器调速技术的工作原理、控制方式和性能特点 等方面的知识。
变频器调速技术应用实例分析
通过具体案例，分析变频器调速技术在电动机控制领域中的 应用，包括节能、提高生产效率等方面的优势。
启动操作规范
停止操作规范
按照设备启动程序，逐步启动各项设 备，确保设备正常运行。
按照设备停止程序，逐步停止各项设 备，确保设备安全停机。
电工初级培训教材
电压是指电场中电位差，即电场力将单位正电荷从一点移动到另一点所做的功。 电压遵循欧姆定律。
02 安全操作规程
电工工具与设备使用
01
02
03
熟悉常用工具
了解并熟悉各种电工工具 的名称、用途和使用方法。
正确使用工具
掌握工具的正确使用姿势 和操作步骤，避免因误操 作导致意外伤害。
定期检查工具
定期对工具进行检查和维 护，确保其处于良好工作 状态。
电工初级培训教材
目 录
• 电工学基本概念 • 安全操作规程 • 电路安装与检修 • 常用电器设备 • 电工操作技能
01 电工学基本概念
电的性质与单位
电的性质
电是一种自然现象，具有能量和电荷 两种基本性质。电荷有正负之分，同 种电荷相互排斥，异种电荷相互吸引 。
电的单位
国际单位制中的电学单位包括安培、 伏特、欧姆、法拉等，其中安培是电 流的单位，伏特是电压的单位，欧姆 是电阻的单位，法拉是电容的单位。
04 常用电器设备
家用电器设备
01
02
03
04
空调
冰箱
洗衣机
电视机
家用电器设备
电饭煲 电吹风机
电水壶 电熨斗
工业电器设备
• 电机 • 变压器 • 变频器 • 工业控制柜 • 工业电源 • 工业用传感器 • 工业用执行器
建筑电器设备
照明设备
电梯
监控设备
门禁设备
消防设备 建筑配电箱
05 电工操作技能
电路元件与电路图
电路元件
电路中常用的元件包括电阻、电 容、电感、二极管、三极管等， 这些元件具有不同的电气特性， 在电路中发挥着不同的作用。
电路图
电工培训教材
一电器常识1电动机电源有单相和三相之分，电动机也有单相和三相的分别。
我公司家用变频机和8KW以下的家用管道机均采用单相压缩机，其他商用机组均采用三相压缩机。
对于单相电动机，需要加启动电容（常用接法略）；三相压缩机内为三相异步电动机。
正常运行△接的三相异步电动机、起动时改接成星形，使电枢电压降至额定电压的 1/√3 ，待转速接近额定值、再改成△接、电动机全压正常运行。
Y- △换接实际起动电流和起动转矩降至直接起动的1/√3 ，只能轻载起动。
优点：起动设备结构简单，经济便宜，应优先采用；缺点：起动转矩较低，只适用于正常运行△接电动机。
我公司的压缩机一般采用了星形——三角形转换降压起动。
2.识读电气控制线路图电工的职责就是按图接线，识读电气原理图和接线图是最基本的知识技能，以下是读原理图的一般步骤：1）分清原理图的电源电路、主电路和控制电路。
(附器件代号)2 ）原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。
一般触头为上开下闭，左开右闭；3 ）原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。
如断路器，交流接触器和热继电器以及辅助触点的常开常闭，急停按钮的连锁控制的国标符号均应了解，在此略去。
4 ）原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
5 ）原理图中，对有直接联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
6）对于布局图中，元器件的摆放位置可作为参考；7）对于接线图中，最主要的是标称的电线线径和上端与下端位置以及走线方式。
二操作技能培训要成为一名合格的装配电工，必须对以下方面基本了解：1.常用物料1.1电线作为电工，最基本的物料就是电线。
我公司常用的电线是多股塑铜线，还有护套线，防水线和屏蔽线。
电工培训教材最终版
第一部分一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连)1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来. 特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路 1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联. 1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同． 1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率 电功电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示. 1KWH=3.6M Ｊ电功率电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路 电流的热效应定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂. 保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电. 交流电与直流电的比较: 输送方便、使用安全，价格便宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）暂态过程非常迅速电能以电磁波的形式传播，传播速度为300km／ms。
（3）和国民经济各部门间的关系密切 。
3．对电力系统提出的要求
（1）保证供电可靠性
（2）保证电能质量
（3）提高电力系统运行的经济性
（4）环境保护问题
电工培训教材
衡量电能质量的指标
1．电压偏差（移）： 电压偏差（移）指当供配电系统改变运行方式或负荷缓慢地变化使供配电系统各点的电压也
无功功率平衡
1.无功功率平衡： 电力系统中无功电源所发出的无功功率应与系统中的无功负荷及无功损耗相平衡，同时还
应有一定的无功功率备用电源。 2.无功电源：
电力系统的无功电源包括同步发电机、调相机、电容器、静止无功补偿器等。 3.无功负荷：
电力系统的无功负荷指的是用电设备所吸收的无功功率，以异步电动机需用的无功功率占的 比重最大，一般综合负荷的功率因数为0.6～0.9。 4.无功功率损耗：
电工培训教材
额定电压
1. 电网的额定电压：线路首末两端电压的平均值应等于电网额定电压。此电压做为确定其他电力 设备额定电压的依据。 2. 用电设备的额定电压用电设备的额定电压等于电网额定电压。 3. 发电机的额定电压发电机的额定电压规定比同级电网电压高5％。补偿电压损失。 4. 电力变压器的额定电压：电力变压器的一次绕组的额定电压根据连接情况不同分为两种：当变 压器直接与发电机相连时，其一次绕组的额定电压与发电机的额定电压相同，即高出同级电网额 定电压5％，当变压器直接与电网相连时，其一次绕组的额定电压与电网的额定电压相同，即等于 同级电网额定电压。电力变压器的二次绕组的额定电压是指一次绕组在额定电压作用下，二次绕 组的空载电压。当变压器满载时，变压器的一、二次绕组的阻抗将引起变压器自身的电压降（大 约相当于电网额定电压的5％），从而使二次绕组的端电压小于空载电压。为了弥补线路中的电压 损失，变压器的二次绕组的额定电压应高于电网额定电压5％，因此变压器二次绕组的额定电压规 定比同级电网额定电压高10％；若变压器靠近用户，供电半径较小时，由于线路较短，线路的电 压损失可以忽略不计，这时变压器的二次绕组的额定电压应高于电网额定电压5％，用以补偿变压 器自身的电压损失。
随之改变，各点的实际电压与系统额定电压之差，通常用与系统额定电压的百分比值数表示。
2．电压波动： 一系列的电压变动或电压包络线的周期性变动，电压的最大值与最小值之差与系统额定电压
的比值以百分数表示，其变化速度等于或大于每秒0.2％时称为电压波动。 3．电压闪变：
负荷急剧的波动造成供配电系统瞬时电压升高，照度随之急剧变化，使人眼对灯闪感到不适 ，这种现象称为电压闪变。
电力系统的无功功率损耗由两部分组成：电力系统中的线路无功损耗和变压器中的无功损耗 、线路电抗中的无功损耗与线路电流的平方成正比，线路电纳中的无功功率是容性的，又称为 电功率，也可把它看成是无功电源变压器的无功损耗，包括励磁无功损耗和电抗中的无功损两 部分。
I
+
电源
电工培训教材
负载
电路的作用
电能传输和转换
发电机
升压变压器
降压变压器
电灯电炉
热能,水能,核 能转电能
传输分配电能
电能转换为光能, 热能和机械能
电工培训教材
电力系统运行特点和基本要求
１．电力系统的组成：
由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称 为电力系统。
电 工 培训教材
电能的应用：
电能应用在工业、农业及国民经济各部门，在日常生活中也是不可缺少的。
1. 电能的优越性 ：（1）便于转换 （2）便于传输（3）便于控制
2. 2. 不足之处 ：
难于储存
3. 电路的作用与组成部分
电源：将非电能转换成电能的装置
中间环结：把电源与负载连接起来的部分
负载：将电能转换成非电能的用电设备(电灯,电炉,电动机)
（1）发电厂：生产电能。（2）电力网：变换电压、传送电能，由变电所和电力线路组成。
（3）配电系统：将系统的电能传输给电力用户。
（4）电力用户：高压用户额定电压在1kV以上，低 压用户额定电压在1kV以下。
（5）用电设备：消耗电能。
２．电能的特点：
（1）电能不能储存，电能的生产、输送、分配和使用同时完成。
系统中性点经一无阻抗（金属性）接地线接地的方式成为中性点直接接地。此接地系统一般 应用在接有单相负载的低压（380/220V）配电系统和电力系统高压（110kV以上）输电线路上。 3．中性点经阻抗接地系统：
在系统中性点与大地之间用一阻抗相连的接地方式称为中性点经阻抗接地。根据接地电阻器 电阻值的大小，接地系统分为高电阻接地和低电阻接地。 （1）高电阻接地：此种方式接地电流较小，通常在5～10A范围内，但至少应等于系统对地的总 电容电流。保护方式需要配合接地指示器或警报器，保证故障时线路立即跳脱。 （2）低电阻接地：增大接地短路电流，使保护迅速动作，切除故障线路。电阻值的大小，必须 使系统具有足够的最小接地故障电流（大约400A以上），保证接地继电器准确动作。目前我国 大城市10kV配电网的接地方式大多采用经低电电工培阻训接教地材的方式。
电工培训教材
电力系统的中性点运行方式
1．中性点不接地系统： 系统中性点不接地是指系统中性点对地绝缘。当系统发生单相接地故障后系统的三相对称关
系并未破坏，仅中性点及各相对地电压发生变化，中性点的电压上升到相电压，非故障相对地电 压值增大为倍相电压，故对于该中性点不接地系统可以带故障继续运行2小时。故障相接地点的 对地故障电流为正常运行时对地电容电流的3倍。 在我国配电网电压在10～35kV之间的架空线路 多采用此接地方式。 2．中性点直接接地系统：
4．不对称度： 不对称度是衡量多相负荷平衡状态的指标，多相系统的电压负序分量与电压正序分量之比值
称为电压的不对称度，电流负序分量与电流正序分量之比值称为电流的不对称度，均以百分数 表示。
5．频率偏差： 频率偏差是指供电的实际频率与电网的额定频率的差值。 我国电网的标准频率为50Hz，又叫
工频， 频率偏差一般不超过±0.25Hz，当电网容量大于3000MW时，频率偏差不超过±0.2Hz。 调整频率的办法是增大或减小电力系统发电机有功功率。
