隔离开关、断路器、空开区别

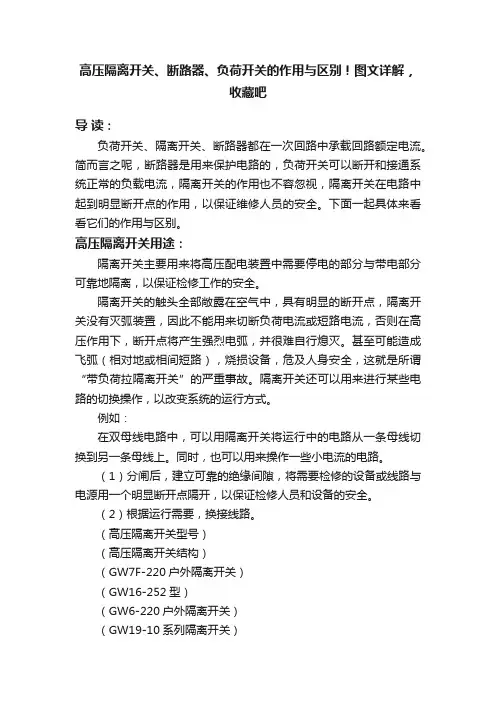

高压隔离开关、断路器、负荷开关的作用与区别！图文详解，收藏吧
高压隔离开关、断路器、负荷开关的作用与区别！图文详解，收藏吧导读：负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
下面一起具体来看看它们的作用与区别。
高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
隔离开关和断路器的区别
隔离开关和断路器的区别
隔离开关和断路器的区别 1,功能差异: 断路器具有很强的灭弧功能和各种保护功能，可以在带负载下关断;隔离开关不具有灭弧功能，只可在小负载的情况下关断。
2，零序电流指的是三相四线制或三相五线制上中性线上的电流，理论上应为0。
断路器可以断开电流,但看不到明显的断开点,隔离开关可以断开电压,并形成明显的断开点. 零序电流是指流过中性线的电流.在中性点接地系统中,如发生线路接地故障就会产生零序电流.断路器可以带负荷操作,不能但它有明显的断开点是再检修等短点的时候起隔离作用的.隔离开关是电工操作规定的,在维修线路时要有明显的断开点.而且不能带载分合!待线路维修完毕后才合此开关.而断路器则可以带载分合,一般两者配合使用.(因为断路器断开时没有明显的断开点,不符合要求.)断路器有短路保护功能，隔离开关没有;断路器是用来保护线路或者设备，功能强大隔离开关是用在开断小电流或者为检修实现明显断点，没有保护功能;隔离开关:类似闸刀开关，没有防止过流、短路功能，无灭弧装置;断路器:具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流;空气开关:断路器的一种，它的灭弧装置暴露在空气中，在空气介质环境中就可以完成消除电弧，这类电器一般多用
于低压回路。
中高压线路的断路器，多采用在油、SF6气体介质中或在真空环境中完成“接通”、“切断”电流的动作，这种环境下，电弧很难存在或持续。
一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个明确的断开点。
隔离开关和断路器区别
隔离开关和断路器区别在电力系统中，隔离开关和断路器是两种常见的电器设备，用于保护和控制电路。
尽管它们在某些方面功能相似，但它们在工作原理和使用场景上存在一些重要的区别。
1. 工作原理隔离开关是一种用于隔离电路和设备的开关装置。
它的主要功能是切断电路与外部电源之间的连接，将电路与外界完全隔离，以确保电气设备的安全维护和维修。
隔离开关通常只能进行开关的操作，不能承受电流的负荷。
断路器是一种用于控制电路电流的开关装置。
它的主要功能是在电路出现故障时，即过载或短路时，迅速切断电路，以防止设备和电路受损。
断路器具有额定的电流负载能力，并能配备过载保护和短路保护等功能。
2. 使用场景由于隔离开关和断路器具有不同的工作原理，因此它们在不同的使用场景中起着不同的作用。
隔离开关通常用于以下场景：•在维修和保养电气设备时，使用隔离开关进行设备与电源的隔离，以防止意外触电事故的发生。
•在电气设备需要进行清洁或更换零件时，使用隔离开关将设备隔离，确保维修人员的安全。
•在电力系统中，使用隔离开关隔离不同的电力设备，以便进行维护和检修操作。
断路器通常用于以下场景：•在电路发生过载或短路时，断路器能够迅速切断电路，保护设备和电路不受损坏。
•在电路需要停电或紧急断电时，可以通过操作断路器来实现，以确保人员和设备的安全。
•在电力系统中，使用断路器对电路进行控制和保护，确保电力系统的安全和可靠运行。
3. 结构和外观在结构和外观上，隔离开关和断路器也存在一些区别。
隔离开关通常采用可见刀片结构，其刀片间距离较大，能够清楚地显示开关的工作状态。
隔离开关的外观一般简单明了，通常只有一个手动操作杆。
断路器的结构比较复杂，通常由电磁触发器、热保护器和触点组成。
断路器的外观通常较为庞大，配有触发按钮、状态指示灯等，以便操作和监控断路器的状态。
4. 安装和维护在安装和维护方面，隔离开关和断路器也存在一些差异。
隔离开关通常较为简单，安装和维护工作相对较为方便。
断路器和隔离开关的区别
断路器和隔离开关的区别断路器和隔离开关是两种常用的电气设备，用于在电路中进行电流的控制和隔离。
尽管它们的功能有些相似，但在操作原理、应用范围和性能等方面存在着一些区别。
本文将对断路器和隔离开关进行比较，以帮助读者更好地了解它们之间的差异。
一、操作原理的差异断路器是一种用于控制电路中电流的开关设备，它采用熔断器或电磁式触发器等机构，能够在电路发生过载、短路或其他故障时自动切断电路。
断路器的工作原理是利用熔断器熔断或电磁力的作用，在故障发生时迅速打开断路器，切断电流，从而保护电路和设备免受过载或短路的损害。
隔离开关是一种用于隔离电路的开关设备，它能够使电路与外部电源隔离开来，从而对电源进行安全维修或维护。
隔离开关的工作原理是通过机械开关的操作，将电路与电源完全断开，使电压和电流无法到达负载部分，从而实现电气隔离的效果。
隔离开关通常用于需要对电路进行检修、更换元件或进行维护操作时使用。
二、应用范围的差异断路器广泛应用于各种电路中，特别是在低压和中压电力系统中。
它们可以在普通家庭、商业建筑和工业设备中找到。
断路器的主要功能是保护电路和设备免受电流过载或短路引起的损坏。
在电流超过额定值或电流短路时，断路器会迅速打开并切断电路，以确保电路的安全运行。
断路器还可以手动操作，使用户能够控制电路的开关状态。
隔离开关主要用于维修、维护或检修电路时，以确保安全工作环境。
在进行电气维修或维护时，通常需要切断电源，以避免电源的误接或电流的侵入。
隔离开关可以完全隔离电源和电路，从而确保操作人员的安全。
此外，隔离开关还可以用于设备维修、元件更换和电路测试等场合。
隔离开关通常被广泛应用于工业、矿山和建筑等领域，以确保操作人员的安全和设备的正常维护。
三、性能特点的差异断路器的主要性能特点是其断开电路的能力和过载保护功能。
它们通常能够承受一定程度的短路电流，并能够迅速切断电路，以保护电路和设备的安全。
断路器还具有可靠性高、寿命长和操作方便的特点，广泛地应用于各种电气系统中。
断路器和隔离开关的作用和区别
断路器和隔离开关的作用和区别1. 作用断路器和隔离开关是电力系统中常见的电气装置，它们在电路中有着重要的作用。
下面将简要介绍它们的作用。
1.1 断路器的作用断路器是一种自动电器，用于保护电力系统免受电流过载或短路故障的损害，同时也可用于切断电路，以便进行维修或检修。
断路器通过将电路断开来避免故障造成的电流过载，保护电气设备和电路不受损坏或火灾等安全隐患。
断路器的工作原理是利用电磁力或热力来打开或关闭电路。
当电流超过预设值时，断路器会自动打开，切断电路。
当故障被排除，电流恢复正常时，断路器可以手动或自动重新闭合电路。
1.2 隔离开关的作用隔离开关是一种用于切断电路的手动开关。
相较于断路器，隔离开关的作用主要是为了安全而非保护电气设备。
它可以隔离或切断电路中的电气设备，以确保安全操作或维护。
隔离开关通常用于不需要频繁切断电路的情况下，如维修、检修或停电状态下。
隔离开关的工作原理很简单，通过手动操作实现电路的打开或关闭。
在操作隔离开关之前，必须确保电路处于断开状态，以确保人员的安全。
2. 区别断路器和隔离开关在作用和工作原理上有着明显的区别。
下面将详细说明它们的区别。
2.1 作用区别断路器在电力系统中主要起到保护和控制电路的作用，保护电气设备和电路不受电流过载或短路故障的损坏。
隔离开关主要用于安全隔离电路或设备，以确保人员在设备维修或停电状态下的安全操作。
2.2 工作原理区别断路器通过电磁力或热力来控制电路的开闭，根据电流大小来判断是否打开或关闭电路。
隔离开关则通过手动操作来切断电路，没有复杂的控制机构。
2.3 使用场景区别断路器适用于需要保护电气设备和电路的场景，如电力系统、建筑物电路等。
隔离开关适用于需要进行设备维修或停电操作的场景，如设备维修、装拆等。
2.4 自动与手动区别断路器通常是自动的，具备自动检测电流过载或短路故障并切断电路的功能。
而隔离开关是手动操作的，需要人工操作来打开或关闭电路。
3. 总结断路器和隔离开关在电力系统中有着不同的作用和工作原理。

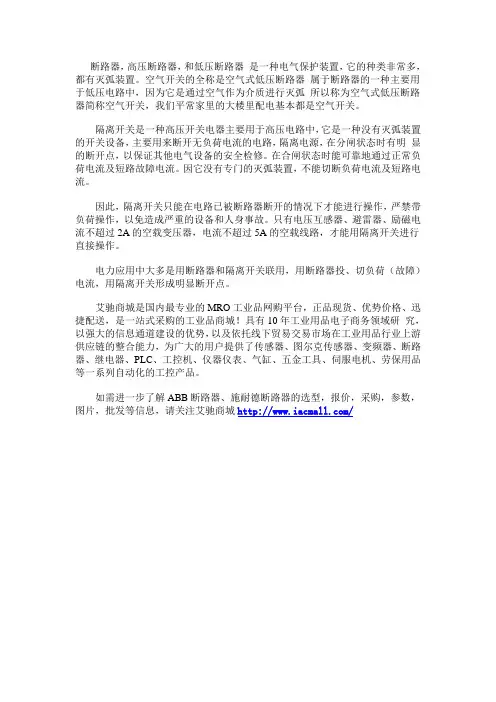

_隔离开关与空气开关工作原理上的区别在于哪
断路器，高压断路器，和低压断路器是一种电气保护装置，它的种类非常多，都有灭弧装置。
空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，因为它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关。
隔离开关是一种高压开关电器主要用于高压电路中，它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
电力应用中大多是用断路器和隔离开关联用，用断路器投、切负荷（故障）电流，用隔离开关形成明显断开点。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
详解隔离开关负荷开关真空断路器作用与区别!
详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。
它们在工作原理、使用场景以及功能特点上有所不同。
1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。
其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。
隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。
隔离开关的作用是确保维修人员的人身安全和维护设备的安全。
2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。
负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。
其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。
负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。
负荷开关的作用是确保负载正常运行和保护负载和设备的安全。
3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。
真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。
真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。
真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。
总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。
这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。
断路器和隔离开关
断路器和隔离开关断路器和隔离开关是电力系统中常见的两种电气设备，它们在电路保护和工作隔离方面起着重要作用。
本文将从定义、原理、类型和应用等方面对断路器和隔离开关进行讨论。
首先，我们来了解断路器。
断路器，又称断路开关，是一种用于控制电路开关状态的电器设备。
它的主要功能是在电路发生故障时迅速中断电流，以保护电气设备和人身安全。
断路器通常由触发机构、电气触点和断电释放机构等部分组成。
当电流超过预设值或发生短路时，触发机构会使触点迅速分离，从而切断电流流动，起到断电保护的作用。
断路器有多种类型，常见的包括空气断路器、真空断路器和SF6气体断路器等。
下面，我们来介绍隔离开关。
隔离开关，又称隔离刀闸，是一种用于隔离电源和负载的电器设备。
它的主要功能是在维修或检修电气设备时切断电源，将负载与电源隔离，确保操作人员的安全。
隔离开关通常由可动刀片和固定触头组成，通过旋转或平移刀片来切断电流通路。
与断路器不同，隔离开关更多用于电路的隔离而非提供过载和短路保护。
根据不同的应用场景和要求，隔离开关也有多种型号和规格可供选择。
断路器和隔离开关在电力系统中起到不可或缺的作用。
它们的主要区别在于功能和使用场景。
断路器主要用于保护电路和设备，当电流超过额定值或发生故障时能够迅速切断电流，起到断电保护的作用。
而隔离开关主要用于隔离电源和负载，确保操作人员的安全，常用于维修和检修电气设备时切断电源。
除了基本功能外，断路器和隔离开关还有一些特殊的应用。
例如，在电力系统中，随着电能质量和能源管理的要求提高，断路器和隔离开关逐渐应用于智能电网和分布式发电系统中。
它们通过接入智能监控装置，能够实时监测电流、电压等参数，并根据预设条件自动进行开关操作，实现对电能的高效控制和管理。
此外，断路器和隔离开关在其他行业中也有广泛的应用。
例如，在工业生产中，断路器和隔离开关常用于电机和设备的控制回路，确保设备在正常运行和故障时能够及时切断电源。
在建筑和市政工程中，断路器和隔离开关用于配电箱和开关柜的电路隔离和保护。
断路器与隔离开关
分闸指示
储能指示 分闸弹簧
电动机
合闸指示 合闸弹簧
4.2 隔离开关的基本结构
• 1 导电部分：传导电路中的电流，关合和 开断电路。包括触头、闸刀、接线座。
• 2 绝缘部分：实现带电部分和接地部分的 绝缘。包括支持绝缘子和操作绝缘子。
• 3 操动机构：通过传动装置，控制刀闸分 合，并供给操动力。
• 4 支持底座：将导电部分、绝缘子、传动 机构、操动机构等固定为一体，并使其固 定在基础上。
5.1 断路器的参数及主要性能
• 由字母和数字两部分组成的：
额定开断能力，kA或MVA
123 45 6 78
特殊环境代号
额定电流，A 派生代号：C—手车式；G—改进式等。 额定电压，kV
设计序号 使用环境：N—户内式；W—户外式。
产品名称：D—多油断路器；S—少油断路器；
例如：SN10-10/3000-750型
3) 利用气体或油吹动电弧 ✓ 吹弧利于冷却而使复合加强、带电离子的扩散。
4) 采用多断口熄弧 ✓ 电弧被拉长，触头分离速度加快，断口电压降低。
5) 提高触头分离速度 ✓ 迅速拉长电弧，可使弧隙的电场强度骤降；使电弧的表面突然 增大，有利于电弧的冷却和带电粒子的扩散。
灭弧
以开断电路为例，过程可分为： （1）动、静触头分离的瞬间在触头之间产生电弧。 （2）绝缘油在电弧的高温作用下，被迅速蒸发和分解成油蒸汽 和其他气体，在电弧周围形成混合气泡。 （3）气体被密封在灭弧室内，使灭弧室内压力不断增高，电弧 中游离质点的浓度增加，增强了复合，加强了去游离作用 。由于温度和压力差，气泡内产生剧烈的扰动，加强了对 弧柱的冷却作用。
绝缘支撑件
操动机构 基座
4.1 断路器的基本结构
断路器和隔离开关的区别和作用
断路器和隔离开关的区别和作用引言断路器和隔离开关是电路中常见的两种设备，它们在电力系统中扮演着不可或缺的角色。
尽管它们有些相似的外观和功能，但它们之间存在着一些重要的区别。
本文将探讨断路器和隔离开关的区别以及它们在电路中的作用。
区别结构和外观上的区别断路器和隔离开关在结构和外观上有一些明显的区别。
首先，断路器通常由一个开关和一个断路装置组成。
断路装置可以是熔断器、真空瓶或气体瓶等。
断路器的外观通常比较大且坚固，因为它需要处理更大电流和更高的电压。
相比之下，隔离开关通常只有一个开关装置。
它使用的开关装置通常比较简单，并且用于打开或关闭电路。
隔离开关的外观相对较小，因为它主要用于控制电路的通断，而不需要处理大电流或高电压。
功能上的区别断路器和隔离开关在功能上也有一些区别。
首先，断路器主要用于保护电路不受过载或短路等故障的影响。
一旦电路中发生故障或超负荷，断路器会立即切断电路，并阻止电流通过。
断路器的断开保护功能能够有效预防电路的损坏和火灾等危险情况。
而隔离开关主要用于隔离电路。
当需要对电路进行检修、维护或更换设备时，隔离开关可以将电路与电源完全隔离，确保工作人员的安全。
它通过打开或关闭电路来控制电路的通断，但不会提供过载或短路保护功能。
规格和应用上的区别断路器和隔离开关在规格和应用上也有一些不同之处。
断路器通常由其额定电流和额定电压来区分。
根据不同的用途和环境要求，断路器的额定电流和额定电压可以有所不同。
断路器广泛应用于住宅、商业和工业领域，用于保护各种类型的电路。
而隔离开关通常根据其额定电流和分断能力来区分。
隔离开关的额定电流指其能够正常进行分断的电流大小，而分断能力指隔离开关可以承受的最大故障电流。
隔离开关主要用于高压、超高压和特高压电力输电系统中，用于隔离和检修电力设备。
作用断路器和隔离开关在电路中扮演着不同的作用。
断路器的主要作用是提供电路的保护功能。
一旦电路中出现故障，断路器会迅速切断电路，防止电流继续通过，避免引发火灾和设备损坏等危险情况。
简述隔离开关的作用及与断路器的区别
简述隔离开关的作用及与断路器的区别隔离开关和断路器是电力系统中常见的两种电气设备，它们在电路中都扮演着重要的角色，但是它们的作用和工作原理有一些区别。
本文将简要介绍隔离开关的作用，并与断路器进行对比，以便更好地理解它们之间的区别。
隔离开关的作用隔离开关是一种用于切断电路并确保电路与外部环境隔离的设备。
它主要用于使电路处于安全状态，以便进行维护、检修或紧急情况下的操作。
隔离开关的作用包括：1.切断电路：隔离开关可用于将电路与外部电源隔离，以便对电路进行维修、检修或更换元件，确保操作人员的安全。
2.隔离电路：隔离开关可以隔离电路部分，以便对特定区域进行工作或维护，同时保持其他电路正常运行。
3.提供可见性：隔离开关通常具有明显的开、关位置指示，在操作时提供可见性，以方便操作人员判断电路是否处于隔离状态。
4.紧急停机：隔离开关可以在紧急情况下快速切断电路，以保护设备和人员的安全，防止电路故障扩大。
隔离开关与断路器的区别尽管隔离开关和断路器的目标是切断电路，但它们之间有以下几个主要区别：1.断路能力：断路器通常可实现在负载或故障电流下迅速切断电路，以保护电气设备及电力系统的安全。
而隔离开关一般不具备断路能力，只能切断额定电流以下的电路。
2.保护功能：断路器能够检测电路中的过载电流和短路电流，并在发生故障时快速切断电路，保护电气设备。
而隔离开关通常只用于切断电路，不具备过载和短路保护功能。
3.功能和用途：断路器通常广泛应用于电力系统中，用于保护发电机、变压器、电缆等重要设备。
而隔离开关主要用于安全隔离和维护操作，并在特定情况下紧急切断电路。
4.结构设计：断路器通常由断路器本体和相关保护装置组成。
而隔离开关的结构相对简单，通常只包含隔离刀闸和相应的操作机构。
总之，断路器在电力系统中起着保护设备和人员安全的重要作用，具有断路和保护功能；而隔离开关主要用于电路的隔离和维护操作，不具备断路能力和保护功能。
需要注意的是，虽然隔离开关本身可能不具备断路能力和保护功能，但在某些情况下，隔离开关也可以与相应的保护装置配合使用，以实现电路的断路保护。
断路器和隔离开关区别
断路器和隔离开关区别断路器和隔离开关是电力系统中常见的两种电气设备，它们在电路的控制和保护方面发挥着重要作用。
尽管它们的功能有一些重叠，但在设计和应用上有不同之处。
本文将介绍断路器和隔离开关的区别。
1. 定义和功能•断路器：断路器是一种用于在电路中断开和接通电流的电气设备。
它在电力系统中起到保护负载和设备的作用。
当电路上发生过载、短路或地故障时，断路器会自动中断电路，防止电流过大引起设备损坏或火灾等危险情况发生。
断路器还可以用于手动控制电路的开关状态。
•隔离开关：隔离开关是一种用于断开电路并确保设备处于安全状态的电气设备。
它通常用于将设备从电源或电路中隔离，以便进行维护、检修或安全操作。
隔离开关主要用于提供安全的断路操作，它只能进行手动操作，而不能自动检测电路状态或提供过载保护。
2. 工作原理•断路器：断路器通过内部触发机构来检测电路中的异常情况。
当电路发生过载、短路或地故障时，触发机构会感知这些异常，并通过控制电路中的断开操作来中断电流。
断路器还可以根据不同的电力系统要求提供额外的功能，如欠频保护、过频保护和过电流保护等。
•隔离开关：隔离开关的工作原理相对简单。
它通过手动转动或切换杆，将电路中的导电部分与开关隔离，断开电流的通路。
隔离开关通常没有内置的保护或控制机制，它只提供了一个安全的手动切断和隔离选项。
3. 应用领域•断路器：断路器广泛应用于电力系统、工业设备和住宅等场所。
在电力系统中，断路器用于保护输电线路、变压器和发电机等设备。
在工业设备中，断路器用于保护电动机、变频器和控制电路等。
在住宅中，断路器用于保护家庭电路和电器设备。
•隔离开关：隔离开关主要用于工业和电气设备维护、检修和安全操作中。
当需要对电气设备进行维护或检修时，隔离开关可以将设备与电源隔离，确保操作人员的安全。
隔离开关还用于防止电源干扰或误操作对设备造成损坏。
4. 设计和性能特点•断路器设计：断路器通常具有复杂的设计，包括触发机构、控制电路和保护功能等。
脱扣器、继电器、空气开关、接触器、隔离开关、断路器的区别
脱扣器、继电器、空气开关、接触器、隔离开关、断路器的区
别
1 脱扣器
顾名思义低压的“脱扣”，对应于高压的“保护”，主要是在故障时发出跳闸命令，使得配套的开关跳闸，防止事故扩大。
类型很多参照前面，现在电子脱扣器应用的越来越广泛。
2 继电器
二次回路中用的，可以理解为得电或失电后，位置状态会发生变化，从而控制回路的通断，或者输出节点给其他回路。
3 空气开关
ACB-air circuit break，这就要说到开关的灭弧介质，字面上理解空气开关
灭弧介质就是空气对应于真空开关之类。
4 接触器
有些场合需要频繁的投切电源，对开关的损坏太大，因为开关的触头是有寿命的。
这个时候就用接触器来控制回路的通断。
5 熔断器
熔断器字面理解采用了熔丝保护靠熔丝的熔断来起到保护作用。
熔丝知道嘛？老式的闸刀开关那个保险丝。
老式的闸刀开关也算是熔断器
6 隔离开关
隔离开关不具备灭弧能力，但是可以看到明显的断点，在操作中是很有作用的。
由于开关的分合，往往是肉眼看不见的，从人心理角度来说，总觉得不踏实，于是在断开开关后，断开隔离开关，肉眼可见明显断点，心里就踏实了。
7 断路器
灭弧快速切断电流无论是正常工作电流还是故障电流。
至于为什么要灭弧
三言两语讲不清楚，只需知道如果不灭弧，将会对设备乃至系统电网产生不可估量的损失。
隔离开关和断路器的主要区别
隔离开关和断路器的主要区别隔离开关和断路器是电力系统中常见的两种保护装置，它们在电路保护和操作中起着重要的作用。
尽管两者都用于控制和保护电路，但隔离开关和断路器有着一些显著的区别。
本文将详细介绍隔离开关和断路器的主要区别。
隔离开关隔离开关（Isolator Switch），又称刀闸，是一种用于隔离电源和设备之间的装置。
它主要用于安全地切断电流，以便进行维护、检修或紧急情况下的断电操作。
隔离开关是一个简单的机械开关，通常由一对可移动的金属刀片和固定的触点构成。
当刀片与触点相接触时，电路通路闭合，当刀片与触点分离时，电路通路断开。
隔离开关的主要特点如下：1.隔离功能：隔离开关能够完全隔离电源和设备，确保电路处于断开状态，避免电路上的电流流动。
2.简单结构：隔离开关通常采用机械操作，结构简单，易于维护和操作。
3.无过流保护：隔离开关不具备过流保护功能，它只能提供断电的隔离保护。
4.适用范围：隔离开关通常用于低压电路的断电操作，如分支开关、终端开关等。
断路器断路器（Circuit Breaker）是一种能够在电路发生短路、过载或其他故障时迅速切断电流的保护装置。
它能提供断开和闭合电路的能力，并在故障消除后重新闭合电路。
断路器通常由电磁触发器和断开装置组成，当电流超过设定值或电路故障发生时，断路器会自动打开切断电路。
断路器的主要特点如下：1.过载保护：断路器具有过载保护功能，当电流超过设定值时，断路器能够及时打开切断电路，防止电路损坏。
2.短路保护：断路器能够在电路发生短路时立即切断电流，避免电路受到太大电流冲击而损坏。
3.自动复位：断路器在故障消除后能够自动复位，重新闭合电路，恢复供电。
4.额定电流：断路器通常根据其额定电流来选择，不同额定电流的断路器适用于不同的电路负载需求。
隔离开关与断路器的对比隔离开关和断路器之间存在一些显著的区别：1.功能不同：隔离开关只提供隔离功能，无过载和短路保护能力，而断路器提供过载保护和短路保护功能。
什么是隔离开关？和断路器相比有什么区别呢？
什么是隔离开关？和断路器相比有什么区别呢？在我们日常生活中经常会看到电源开关，其中有隔离开关、断路器、行程开关等等，那隔离开关和断路器有什么区别呢？下面小编为您详细介绍。
隔离开关•什么是隔离开关隔离开关它相比较于断路器，是一种没有灭弧装置的开关设备，所以这种开关它有其自身的局限性，它只能够就在没有负荷电流的情况之下才能够分开或是合并电路。
它主要是用来把电源给隔离开来，在检修高压设备时，可以有电的设备与需要检修的设备给分开，此外，在分开的地方，我们还能够看到一个和清楚的断开点的界线。
低压隔离开关•工作原理隔离开关可分为低压隔离开关和高压隔离开关，一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
•主要作用1.分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2.根据运行需要，换接线路。
3.可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4.根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关(single-column disconnector)、双柱式隔离开关(double-column disconnector)、三柱式隔离开关(three-column disconnector)。
隔离开关和断路器区别
隔离开关和断路器区别隔离开关和断路器是电力系统中常见的两种电气设备，它们在电路中起到不同的作用。
隔离开关主要用于隔离电路，而断路器则用于保护电路，并在电流过载或故障时切断电路。
虽然它们有一些共同之处，但在设计、功能和用途上存在一些重要的区别。
1.设计与结构隔离开关通常由固定和可移动接触器组成的简单机构构成。
它们的目的是完全隔离电路，确保电路可以安全地进行维护和检修。
隔离开关不具备断开故障电流能力，因此在其位置关闭后，仍然需要其他保护设备来防止电流过载。
断路器设计更加复杂，其内部包含保护装置、电磁继电器和触发机构。
断路器不仅可以隔离电路，还能检测并切断电流过载或故障。
断路器的设计目的是保护电路免受火灾或其他损坏，并确保电气设备能够正常运行。
2.功能隔离开关主要用于隔离电路，这意味着当隔离开关断开时，电路的供电被切断，并且电路上的所有电气设备都与电源完全隔离。
这可以确保在维护或检修电气设备时，操作人员的安全。
断路器的主要功能是在电路发生故障时切断电流，以保护电气设备和人员的安全。
断路器能够感知电流过载、短路和接地故障，并迅速切断电路，防止火灾和其他事故的发生。
3.用途与应用场景隔离开关通常用于低压电力系统中的电气设备隔离，例如维修和检修断路器、变压器等电气设备时。
隔离开关可确保设备与电源完全隔离，避免任何潜在的危险。
断路器广泛应用于各种电力系统中，可以用于低压和高压系统。
它们被广泛用于家庭、工业和商业建筑中的电气设备的过载和短路保护。
断路器还可以用于输电线路和变电站等高压电力系统中，以保护设备免受故障和意外事件的影响。
4.工作原理与操作隔离开关的操作相对简单，通常通过手动旋转开关或拉锁杆实现，便于人工操作。
当开关处于打开位置时，电路被隔离并保持不通电状态。
关闭开关后，电路将再次恢复通电。
断路器则更为复杂。
当电流过载或故障发生时，断路器的保护装置会感知到异常情况，并通过电磁继电器触发，使断路器打开。
断路器通常分为手动操作和自动操作两种类型，后者使用感应器和控制电路来实现自动切断电路功能。
接触器 断路器 隔离开关的区别
1.脱扣器与继电器两者的原理相同，都是通过线圈的通断电实现动作功能的。
区别在于：脱扣器的输出信号为机械动作信号；继电器的动作信号为电气信号。
简单来说：脱扣器通过动铁芯传动，用于开关跳闸或安全闭锁；继电器通过动铁芯传动，使继电器自带的触头分合状态发生变化。
可以认为：继电器是由脱扣器和若干组继电器触头组成的。
2.断路器和隔离开关两者都用于电路的通断控制。
区别在于：断路器既可分断额定电流，也可分断短路电流；隔离开关只可分断空载电路，或通过配置灭弧附件分断额定电流。
两者各有好处：断路器的电路保护功能完善，但一般不具有明显断开点，一般不能用于检修断口使用；隔离开关对电路基本没有保护功能，但具有明显断开点，主要作为检修断口使用。
3.断路器和熔断器两者都用于对电路的保护。
区别在于：断路器的保护功能更全面，且跳闸后可反复使用，但跳闸速度较慢，一般为几十ms级；熔断器只能使用一次，熔断后需更换，但其熔断速度非常快，一般为μs级。
一般情况下，断路器作为主保护，熔断器作为后备保护；熔断器较便宜，也可用于经济水平较低场合的主保护。
4.断路器和接触器两者都用于对电路的通断。
区别在于：断路器用于对电路的不频繁通断；接触器用于对电路的频繁通断。
并且：断路器对电路具有保护作用，而接触器没有此功能，其开断短路电流能力非常差，因为其分断速度很慢，一般为几百ms级。
5.空气开关上述其它名词均为电气元件的规范名称。
而空气开关不是，仅为俗称或通称。
广义上说：采用空气作为隔弧、灭弧介质的开关均可称为空气开关。
在这个意义上，低压空气断路器、压气负荷开关、隔离开关都可称为空气开关。
狭义上讲：专指低压空气断路器。
另外：国外所称air circuit-breaker，专指低压框架式断路器1。
隔离开关、断路器、熔断器、漏电保护器的介绍
1.隔离开关： 隔离开关具有明显断开点，不能分断电流，作为检修时分断电路使用。
隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A 的空载变压器，电流不超过5A 的空载线路，才能用隔离开关进行直接操作。
刀闸与隔离开关不同。
断路器：断路器用于接通和分断电路，能断开短路电流，作为短路保护和过载保护元件，可以理解为具有灭弧装置，可以带负荷断开电路的隔离开关。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
空气开关为断路器的一种，以空气作为绝缘介质的断路器。
熔断器：熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
俗称的保险丝。
漏电保护器：漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路。
常见的配电箱里电器装置，首先知道是什么，为什么要装这种装置，安装完后怎么做才能起作用。
弄懂这三点，自然就弄懂了配电箱。
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点，必须严格区分。
刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。
由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。
为了增大灭弧能力，其刀一般都较短。
隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。
隔离开关与断路器有什么区别
隔离开关与断路器有什么区别隔离开关和断路器是常见的电气设备，它们在电力系统中起到重要作用。
虽然它们的功能有些相似，但是两者之间还是有一些关键区别的。
在本文中，我们将详细介绍隔离开关和断路器的区别，帮助读者更好地理解它们的作用和使用场景。
隔离开关隔离开关是一种用于隔离电路部件的开关装置。
其主要功能是在不干涉电流的情况下，将电气设备与电源彻底隔离。
隔离开关通常应用于以下场景：1.维修与检修：在维修或检修电气设备时，为了确保电气设备的操作人员的安全，需要将设备与电源隔离，避免电流的流动。
2.允许安全工作：隔离开关可以确保电力系统的不同部分能够独立工作，从而实现修理或维护工作的同时，保持其他设备或线路的正常运行。
隔离开关的操作一般为手动操作，通常通过旋转、拉伸或推动按钮来打开或关闭电气设备的电源。
隔离开关一般没有过载保护功能，因此在操作它时需要格外小心，以免因过电流而造成设备损坏或人身伤害。
断路器断路器是一种电气保护装置，用于保护电路免受过载和短路等故障的损害。
除了具备隔离开关的隔离功能外，断路器还具备以下特点：1.过载保护：断路器能够检测电流是否超过额定值，并在超过时迅速切断电流，防止电路中的设备损坏。
2.短路保护：当电路发生短路故障时，断路器能够立即切断电流，以防止电流超载，保护电气设备免受损坏。
3.自动重合闸功能：一些断路器具备自动重新闭合的功能，当故障排除后，它们能够自动恢复电流传输，减少停电时间。
断路器的操作通常是自动的，它们能够根据电流大小和设定的保护参数自动切断电流。
一旦故障排除，断路器可以重新合闸，使电流再次流动。
区别总结根据以上的介绍，我们可以总结出隔离开关和断路器之间的关键区别：1.功能不同：隔离开关主要用于隔离电路部件，确保电气设备与电源彻底隔离；而断路器除了具备隔离功能外，还能够提供过载保护和短路保护等功能。
2.操作方式不同：隔离开关一般为手动操作，通过旋转、拉伸或推动按钮来打开或关闭电气设备的电源；而断路器通常是自动操作，能够根据电流的大小和设定的保护参数自动切断电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关、断路器、空开这三个有什么区别啊
断路器高压断路器，和低压断路器是一种电气保护装置，它的种类非常多都有灭弧装置
空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，
因为它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关
隔离开关是一种高压开关电器主要用于高压电路中
它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
电力应用中大多是用断路器和隔离开关联用，用断路器投、切负荷（故障）电流，用隔离开关形成明显断开点
首先说一下断路器和空开统称断路器下面解释一下隔离开关和断路器的区别
1.隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；不能断开负荷电流和短路电流
2.断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；
隔离开关只起到隔离作用，后面的电路有故障了不能自动断开，但是在检修时可以手动断开电路，确保检修人员的人身安全
断路器不仅能起到隔离作用，可以保护后面的线路和设备，里面有热磁保护元器件，可以增加多种附件，可远程控制
空开一般是对断路器的俗称
隔离开关一般用在高压侧，起隔离电路作用，主要在检修安装给一个明显分隔点，一般与短路器配合使用；
断路器用在高压、低压，有保护作用，有些高压带灭弧功能；
空开低压侧居多，像一般家用开关、照明控制开关，也带有过流保护、漏电保护功能。
什么区别答
作为短路保护和过载保护元件。
断路器按其使用范围分为高压断路器
3kv以上的成为高压电器。
低压断路器又称自动开关
又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配
过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件
器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行
SF6断路器隔离开关具有明显断开点空气开关为断路器的一种熔断器为保护元件
路或超流熔断保丝产
刀闸即隔离开关
漏电保护器为漏电保护元件。
用于低压
隔离开关和刀闸具有明显断开点
但没有明显断开点
保护器比断路器和空气开关又增加了漏电保护功能。
追问
为什么有了断路器还要隔离开关显可见的端
答
5倍以上
置或拉到外面时也能够有明显的隔离断口。
断路器有灭弧装置
见过灭弧装置暴露在空气中的吗
的断
断路器空气开关隔离开关对低压电器来说,空气开关就是断路器,可切断短路电流.高压空气开关则另当别论.隔离开关就是刀闸,不能带负荷拉闸.& S# s, o. 断路器高压断路器是一种电气保护装置都有灭弧装置# 空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中
因为它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关
关隔离开关是一种高压开关电器主要用于高压电路中9 {6 j: U* ~ h' d' ]3 K 它是一种没有灭弧装置的开关设备
备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空
5A
作。
继电器与接触器的区别
作原理应该说是一样的。
有时就是同一个器件
法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、
接触器主要作用是用来接通或断
开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控
作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触
器
百到一千多A A到
十几A
点不够用时可加一继电器作辅助触点来实现各种控制。
设计不一样
分交集。
继电器一般触点容量为5A
制元件和接触器之间便于使用。
接触器主要用于主回路控制使用设备
用情况有交流接触器和直流接触器。
使用灭弧罩是灭弧装置的一种方
AC24V/20A的交流接触器和AC380/20A AC24V/5A的
体。
接触器有灭弧装置可以分断较大的电流.一般指10A以上.。
继电器和断路器的区别 1
5A。
断路器属于
SF6
2、继电器是用小电流
熔断器是以自身的破坏来避免
通断的。
继电器是用二次控制电路里。
熔断器是用在保护电路里。
断路器就是控制电路通断的。
3、继电器是把小电流或小电压放大。
也是扩大二次接线的路数熔断器是防止线路和电器设备短路造成更大损失的保护装置断路器作用除于熔断器相同外可启动和停止电器设备并可免去换熔丝的麻烦 4
切断短路电流。
用于保护在电路发生短路故障时对电源和用电设备的破坏。
不能反复使用
于保护着电路发生短路故障时对电源和用电设备的破坏。
可以反复使用。
实现控制和保护功能。
通常是用小功率驱动大功率。
可实现不同电压
电流继电器、功率继电器、时间继电器、热继电器、电流电压继电器等等空气开关和断路器【空气开关】是一种只要有短路现象,开关形成回路就会跳闸的开关。
当线路发生
但能使热元件
因为绝缘方式有很多
熄灭开关过程中产生的电弧。
所以叫空气开关。
压回路。
三相电 U、V、W
380V
220V。
三相电的颜色 A B C目
A,B,C,L1,L2,L3,U,V,W
样的区别 1,
2,按照380
电流
的短路了。
三相短路容量
S=根号3*U线*I短路电流就可以了。
