音频功率放大器实验报告
音频功率放大电路实验报告
音频功率放大电路实验报告音频功率放大电路实验报告引言：音频功率放大电路是一种常见的电子电路，用于将低功率的音频信号放大到足够的功率以驱动扬声器。
本实验旨在通过搭建和测试音频功率放大电路，探究其工作原理和性能。
一、实验目的本实验的目的是：1. 了解音频功率放大电路的基本原理和组成部分；2. 学习使用实验仪器和设备，如函数发生器、示波器等；3. 掌握音频功率放大电路的搭建和测试方法；4. 分析和评估音频功率放大电路的性能。
二、实验器材和元件本实验所需的器材和元件有：1. 函数发生器：用于产生音频信号；2. 示波器：用于观测电路的输入和输出波形；3. 电阻、电容、晶体管等元件：用于搭建音频功率放大电路。
三、实验步骤1. 搭建音频功率放大电路：根据实验指导书提供的电路图，按照电路图中的元件数值和连接方式，将电路搭建起来。
确保连接正确并无误。
2. 测试电路的输入和输出：使用函数发生器产生一个特定频率和幅度的正弦波信号作为输入信号，将其连接到音频功率放大电路的输入端。
使用示波器观测电路的输入和输出波形，并记录下来。
3. 测试电路的增益：通过改变函数发生器输出信号的幅度，逐步增加输入信号的幅度，观察输出信号的变化，并记录下输入和输出信号的幅度值。
根据记录的数据，计算电路的增益。
4. 测试电路的频率响应：保持输入信号的幅度不变，改变函数发生器输出信号的频率，观察输出信号的变化，并记录下输入和输出信号的频率值。
根据记录的数据，绘制电路的频率响应曲线。
5. 测试电路的失真：通过改变函数发生器输出信号的幅度和频率，观察输出信号是否出现失真现象，如畸变、截波等。
记录下失真出现的条件和情况，并进行分析。
四、实验结果和分析根据实验步骤中记录的数据，可以得到音频功率放大电路的增益、频率响应和失真情况。
根据实验结果进行分析，评估电路的性能。
五、实验总结通过本实验，我们了解了音频功率放大电路的基本原理和组成部分，学习了使用函数发生器、示波器等实验仪器和设备。
音频功率放大器设计实验报告
题目：音频功率放大器电路音频功率放大器设计任务1、基本要求（1）频带范围 200Hz —— 10KHz，失真度 < 5%。
（2）电压增益 >= 20dB。
（3）输出功率 >= 1 W (8欧姆负载)。
（4）功率放大电路部分使用分立元件设计。
发挥部分（1）增加音调控制电路。
（2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20欧姆。
（3）输出功率 >= 10W (8欧姆负载)。
（4）其他。
目录1 引言·····························································2 总体设计方案·····················································2.1 设计思路·······················································2.2 总体设计框图···················································3 设计原理分析·····················································3.1设计总原理图3.2设计的PCB电路图···1 引言在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。
音频功率放大电路设计实验报告

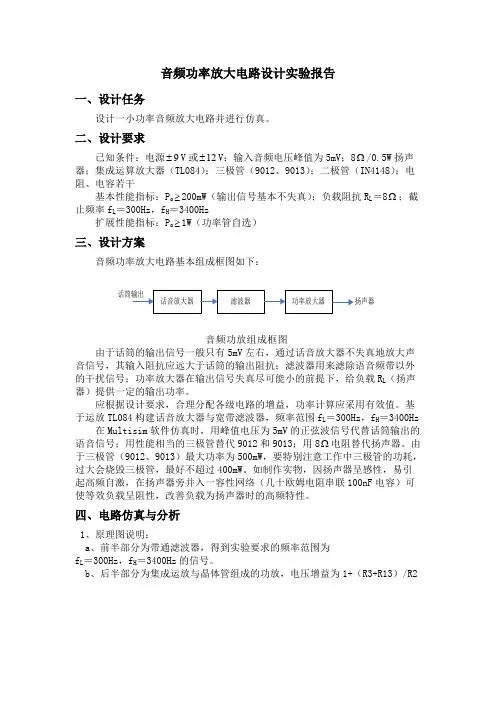

音频功率放大电路设计实验报告一、设计任务设计一小功率音频放大电路并进行仿真。
二、设计要求已知条件：电源V或V；输入音频电压峰值为5mV；8/0.5W扬声±Ω9±12器；集成运算放大器（TL084）；三极管（9012、9013）；二极管（IN4148）；电阻、电容若干基本性能指标：P o200mW（输出信号基本不失真）；负载阻抗R L＝8；截≥Ω止频率f L＝300Hz，f H＝3400Hz扩展性能指标：P o1W（功率管自选）≥三、设计方案音频功率放大电路基本组成框图如下：音频功放组成框图由于话筒的输出信号一般只有5mV左右，通过话音放大器不失真地放大声音信号，其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R L（扬声器）提供一定的输出功率。
应根据设计要求，合理分配各级电路的增益，功率计算应采用有效值。
基于运放TL084构建话音放大器与宽带滤波器，频率范围f L＝300Hz，f H＝3400Hz 在Multisim软件仿真时，用峰值电压为5mV的正弦波信号代替话筒输出的Ω语音信号；用性能相当的三极管替代9012和9013；用8电阻替代扬声器。
由于三极管（9012、9013）最大功率为500mW，要特别注意工作中三极管的功耗，过大会烧毁三极管，最好不超过400mW。
如制作实物，因扬声器呈感性，易引起高频自激，在扬声器旁并入一容性网络（几十欧姆电阻串联100nF电容）可使等效负载呈阻性，改善负载为扬声器时的高频特性。
四、电路仿真与分析1、原理图说明：a、前半部分为带通滤波器，得到实验要求的频率范围为f L＝300Hz，f H＝3400Hz的信号。
b、后半部分为集成运放与晶体管组成的功放，电压增益为1+（R3+R13）/R2实验原理图2、实验现象a、波特测试仪的测试结果f L＝300Hz f H＝3400Hz b、输出波形情况及探针测量结果可知，在输出不失真的情况下信号的功率大于了1W，达到了实验要求五、心得体会1、实验中尽量使输出信号在不失真的情况下使得输出功率越大越好，这就要求相关电阻阻值需合理。
音频放大器 实验报告
音响放大器的设计一、 设计任务1) 功能要求：具有话筒扩音、音调控制、音量控制，卡拉OK 伴唱2) 已知条件：集成功率放大器LM386 1个，10K 欧姆高阻话筒一个（咪头，要加上拉电阻），输出电压为5mV ,集成运放LM324一只， +VCC = +9V ，8Ω/2W 负载电阻RL 1只，8Ω/4W 扬声器1只,MP3一台（连接输入线一条）3) 主要技术指标：额定功率 Po ≥0.3W(γ <3%)；4) 负载阻抗 RL=8Ω；5) 截止频率fL=50Hz ，fH=20kHz ；6) 音调控制特性 1kHz 处增益为0dB ，125Hz 和8kHz 处有±12dB 的调节范围，A VL=A VH ≥20dB ；7) 话放级输入灵敏度 5mV ；8) 输入阻抗 Ri>>10K Ω。
二、 实验器材实验所需元件、示波器、万用表、覆铜板、函数发生器、热转印机、钻孔机、环保腐蚀液、变压器、MP3、喇叭等等三、 功能模块组成和增益分配图 1功能模块组成 话筒输入5mv 话音放大器（4.7倍）音频输入100mv 混合前置放大(3倍)音调控制器（0.8倍）功率放大器（30倍）扬声器+9V 电源四、功能模块设计（一）工作电源（+9V）电源模块由实验室稳压试验箱经过J1、J2接入电路模块，S1为电源开关，W1是7809稳压芯片，期中C3、C4为电源输入的滤波电容，C5、C6为电源输出的滤波电容，D1为发光二极管做上电指示用，P2为4个短接到地上的排针接口，作为测试用的接口。
图2稳压模块（二）话筒输入和话音放大器由于话筒的输出信号一般只有5mV左右，输出阻抗高。
所以话音放大器用来不失真地放大声音信号，输入阻抗需远大于话筒的输出阻抗，且符合阻抗匹配。
第一级设计成增益为：A V1=1+R2/R4=47K/10K=4.7，R2 =75KΩ; R4=10KΩ，放大后输出电压为V o1按设计要求应该达到24mv，原理图如下：图3话音放大器（三）音频输入和混合前置放大器混合前置放大器的作用是将MP3输出的音乐信号与话音混合放大，音频信号输出100MV，话音信号放大3倍，此级电路的电压放大倍数可以表示为：VO2 = - [ (R1/R5)*VO1 + (R1/R9)*V12 ]A V2= VO2/VO1=3其中R11为调节此级电路的输入阻抗的变阻器，用以控制此级电路的音量调控。
音频功率放大器实习报告
一、实习背景随着科技的发展，音频设备在日常生活和工业领域中的应用越来越广泛。
音频功率放大器作为音频设备的核心部件，其性能直接影响着音质和音效。
为了深入了解音频功率放大器的设计原理和应用，我们开展了此次实习。
二、实习目的1. 理解音频功率放大器的基本原理和结构；2. 掌握音频功率放大器的设计方法和技巧；3. 通过实验验证音频功率放大器的性能；4. 培养动手能力和团队协作精神。
三、实习内容1. 理论学习（1）音频功率放大器的基本原理：了解音频功率放大器的工作原理，包括输入信号、放大电路、输出电路等。
（2）音频功率放大器的分类：了解不同类型的音频功率放大器，如A类、B类、AB类、D类等。
（3）音频功率放大器的主要性能指标：了解音频功率放大器的输出功率、效率、失真度、频率响应等性能指标。
2. 电路设计（1）选择合适的放大电路：根据实际需求，选择合适的放大电路，如A类、B 类、AB类等。
（2）设计放大电路：根据所选放大电路，设计相应的电路图，包括放大器、偏置电路、保护电路等。
（3）元器件选择：根据电路图，选择合适的元器件，如晶体管、电容、电阻等。
3. 电路搭建与调试（1）搭建电路：根据电路图，将元器件焊接在电路板上。
（2）调试电路：对搭建好的电路进行调试，包括检查电路连接、测试放大器性能等。
4. 实验验证（1）输入信号：使用音频信号发生器产生输入信号。
（2）输出信号：使用示波器观察输出信号波形。
（3）性能测试：测试放大器的输出功率、效率、失真度、频率响应等性能指标。
四、实习结果与分析1. 理论成果通过实习，我们对音频功率放大器的基本原理、设计方法和性能指标有了更深入的了解。
2. 实践成果（1）成功搭建了一款音频功率放大器电路。
（2）通过实验验证了电路的性能，包括输出功率、效率、失真度、频率响应等。
3. 分析（1）在电路设计过程中，我们充分考虑了电路的稳定性和可靠性。
（2）在元器件选择方面，我们选择了合适的元器件，保证了电路的性能。
音频功率放大器实验报告记录
音频功率放大器实验报告记录————————————————————————————————作者：————————————————————————————————日期：一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。
4）培养设计开发过程中分析处理问题的能力、团队合作的能力。
二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。
2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。
三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。
音频功率放大器实习报告
实习报告：音频功率放大器设计与实现一、实习背景与目的随着科技的不断发展，音频功率放大器在各类音响设备中发挥着越来越重要的作用。
本次实习旨在让学员了解音频功率放大器的基本原理，掌握其设计和调试方法，提高实际操作能力。
通过本次实习，我希望能够达到以下目的：1. 了解音频功率放大器的工作原理和主要性能指标；2. 学会使用电子设计工具软件进行音频功率放大器的设计；3. 掌握音频功率放大器的调试方法，优化电路性能；4. 培养独立动手能力和团队合作精神。
二、实习内容与过程1. 音频功率放大器原理学习在实习开始前，我们先学习了音频功率放大器的基本原理。
音频功率放大器是将输入的微弱信号放大，从而驱动扬声器发声的装置。
其主要性能指标包括输出功率、失真、效率等。
了解这些基本原理对于后续的设计和调试工作至关重要。
2. 设计方案选择与单元电路设计在设计音频功率放大器时，我们首先进行了方案选择。
根据实习要求，我们选择了甲乙类互补对称功率放大器。
接下来，我们进行了单元电路设计，包括输入级、驱动级和输出级。
在设计过程中，我们充分考虑了元器件的参数选取，以保证电路的稳定性和性能。
3. 电路仿真与分析利用电子设计工具软件Multisim2001，我们对设计的音频功率放大器电路进行了仿真测试。
通过仿真结果，我们分析了电路的性能，发现了一些问题，如输出功率不足、失真较大等。
针对这些问题，我们进行了优化和改进，提高了电路的性能。
4. 电路调试与优化在实际制作音频功率放大器电路时，我们遇到了一些问题，如元器件损坏、电路连接错误等。
通过团队合作，我们共同解决问题，完成了电路的调试。
在调试过程中，我们不断优化电路参数，使得音频功率放大器能够达到预期的性能。
三、实习收获与总结通过本次实习，我深刻了解了音频功率放大器的工作原理和设计方法，掌握了电路仿真和调试技巧。
在实习过程中，我学会了团队合作和独立动手能力。
同时，我也认识到音频功率放大器设计中的关键因素，如元器件选取、电路稳定性等。
音频功放实验报告
音频功放一、.设计方案：音频功率放大器要求：输入信号为50mv , 50~15KHz 的音频信号，负载为8Q 扬声器的情况下， 输出Pom >5W 。
本方案分两级设计，第一级采用集成运算放大器构成的比例放大器做为激 励，主要完成对小信号的放大。
要求放大倍数大，输出阻抗低，频带宽度宽，噪 音低。
第二级采用双电源的 OCL 电路做为功放输出级，功率放大器决定了整机 的输出功率、非线性失真系数等指标，要求效率高、失真尽可能小、输出功率大、.各部分电路分析:1. 电源部分:Q , U CES 一般取3V 以上），所以有：VCC - U CES\2P omRL即 V CC-12V本方案选用了土 15V 的V CC电压。
为了得到稳定的土 15V 电源，电源部分将由三部分组成:1>JPDJ EMTRANS5Vin+15V§ oVin 1-15 V厂01104i ON1>：C8由于设计要求 P om 为 5W ，根据 P om 二(V cc —U CES )22R L（其中R L 为81lOOOtiFC2104LM7915CK：05)01(1)变压器部分：由于需得到土15V的稳定电压，所以输入稳压电路的电压需略高于土15V。
本方案采用土17.5V输出的变压器。
(2)整流部分：采用单相桥式整流电路，可选用四个1N4007二极管或桥堆，最大整流电流1A即可。
(3)稳压部分：为得到稳定的土15V电源，稳压部分采用7815与7915 的集成三端稳压芯片，输入端并接一个4700卩F电解电容，以改善纹波与抑制输入的过电压；输入端和输出端各并接一个0.1卩F瓷片电容，以改善负载的瞬态响应。
值得注意的是，输入端的4700卩F电解电容的耐压值必须满足-17.5V 225VUmax实验证明刚好25V的耐压会由于变压器输出的瞬间电压过高而报废。
所以本方案选用50V耐压的电容。
(4)滤波部分：采用常用的电容滤波，取值1000卩F。
音频放大实验报告总结(3篇)
第1篇一、实验背景随着科技的不断发展，音频设备在我们的日常生活中扮演着越来越重要的角色。
为了更好地理解和掌握音频放大器的工作原理和性能，我们进行了音频放大实验。
本次实验旨在通过实际操作，加深对音频放大器基本原理、电路设计以及调试方法的理解。
二、实验目的1. 掌握音频放大器的基本工作原理。
2. 学习音频放大器电路的设计与调试方法。
3. 了解音频放大器的性能指标及其测量方法。
4. 提高动手能力和团队协作精神。
三、实验原理音频放大器是一种将音频信号进行放大的电子设备。
其基本原理是将输入信号经过放大电路放大后，输出到扬声器或其他负载，使声音得到增强。
音频放大器主要包括以下几个部分：1. 输入电路：将音频信号从外部设备引入放大器。
2. 放大电路：对音频信号进行放大，包括晶体管放大电路、运算放大器放大电路等。
3. 输出电路：将放大后的音频信号输出到扬声器或其他负载。
4. 电源电路：为放大器提供稳定的电源。
四、实验内容1. 音频放大器电路设计：根据实验要求，设计一个音频放大器电路，包括电路图、元件清单、原理图等。
2. 元件选型：根据电路设计，选择合适的电子元件，如晶体管、运放、电阻、电容等。
3. 电路焊接：按照电路图，将选好的元件焊接成完整的电路。
4. 电路调试：对焊接好的电路进行调试，调整电路参数，使放大器性能达到预期效果。
5. 性能测试：对调试好的音频放大器进行性能测试，包括增益、失真度、频率响应等指标。
五、实验结果与分析1. 电路设计：根据实验要求，我们设计了一个基于晶体管放大电路的音频放大器。
电路包括输入电路、晶体管放大电路、输出电路和电源电路。
2. 元件选型：根据电路设计，我们选择了合适的电子元件，如晶体管、运放、电阻、电容等。
3. 电路焊接：按照电路图，我们将选好的元件焊接成完整的电路。
4. 电路调试：通过对电路参数的调整，使放大器性能达到预期效果。
实验结果显示，放大器的增益约为30dB，失真度小于1%，频率响应范围在20Hz-20kHz之间。
音频放大器实验报告
音频放大器实验报告音频放大器实验报告引言音频放大器是一种用于放大音频信号的电子设备，广泛应用于音响系统、电视机、收音机等各种音频设备中。
本实验旨在通过搭建并测试一个简单的音频放大器电路，探究其工作原理和性能特点。
实验目的1. 了解音频放大器的基本原理和工作方式；2. 掌握音频放大器电路的搭建方法；3. 测试并分析音频放大器的性能指标。
实验器材和材料1. 音频放大器芯片（例如LM386）；2. 电容、电阻、电感等元件；3. 音频信号发生器；4. 示波器；5. 电源供应器；6. 音箱。
实验步骤1. 搭建音频放大器电路根据音频放大器芯片的数据手册，选择合适的电容、电阻和电感等元件，按照电路图连接电路。
确保连接正确并稳定。
2. 连接音频信号发生器和示波器将音频信号发生器的输出端与音频放大器的输入端相连，将示波器的输入端与音频放大器的输出端相连。
确保连接牢固且信号传输畅通。
3. 调节音频信号发生器和示波器调节音频信号发生器的频率和幅度，观察示波器上输出信号的波形和幅度变化。
记录下不同频率和幅度下的输出结果。
4. 测试音频放大器的性能指标通过调节音频信号发生器的频率，测量音频放大器的增益特性曲线。
记录下不同频率下的增益值，并绘制增益特性曲线图。
使用示波器观察音频放大器输出信号的失真情况，并进行分析和评估。
测量音频放大器的频率响应特性，记录下不同频率下的输出幅度，并绘制频率响应曲线图。
测试音频放大器的功率输出，通过连接音箱并调节音频信号发生器的幅度，测量音频放大器能够输出的最大功率。
实验结果与分析根据实验数据，我们可以得出以下结论：1. 音频放大器的增益特性随频率变化而变化。
在低频段，增益较高，而在高频段，增益逐渐下降。
这是由于音频放大器电路的频率响应特性所决定的。
2. 音频放大器的输出信号存在一定的失真。
失真的程度与输入信号的幅度和频率有关。
在输入信号较大或频率较高时，失真程度较高。
这是由于音频放大器的非线性特性所导致的。
音频功率放大电路实验报告
电路与模拟电子技术实验 音频功率放大电路 一、实验目的和要求、理解音频功率放大电路的工作原理。
、学习手工焊接和电路布局组装方法。
、提高电子电路的综合调试能力。
级、音调控制级和功率放大级三部分。
作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。
它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。
为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。
为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。
扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。
装订线前置放大电路：前置放大级输入阻抗较高，输出阻抗较低。
前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。
由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。
理想闭环电压放大倍数为：231R R A vf +=输入电阻：1R R if = 输出电阻：0of =R 功率放大级：对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。
集成功率放大器通常有OTL 和OCL 两种电路结构形式。
OTL 功放的优点是只需单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL 功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。
（实验室提供本功能模块）本实验电路的功率放大级由集成功率器件TDA2030A 连成OCL 电路输出形式。
TDA2030A 功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。
其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。
实验报告 设计一台OCL音频功率放大器
实验报告系班组实验日期年月日姓名学号指导老师课程设计: 设计一台OCL音频功率放大器一﹑实验目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．学会OCL音频功率放大器的设计方法和性能指标测试方法。
3．培养实践技能，提高分析和解决实际问题的能力。
二、实验仪器4.7KΩ，47KΩ，4.3KΩ，6.8 KΩ，10 KΩ，22Ω，220Ω，0.5Ω，8Ω电阻；0.01uF，10uF，200uF的电容；D772，B882，TIP41C三极管；二极管；TL082芯片；可变1 KΩ电阻；电烙铁；锡；若干导线；剪刀三、实验原理P O = 6W(一)选择电路形式（二）、各级电压增益分配整机电压增益： iO um U U A = 由 L O O R U P 2= 有 9.68*6===L O O R P U V 691.09.6===i O um U U A 输入级、中间级、输出级增益分别为：321,,u u u A A A 有：321**u u u um A A A A = 输入级为射随器，A U1 = 1 ，取中间级增益都为8、输出级增益为9，稍有富裕。
（三）、确定电源电压通常取最大输出功率P om 比P o 大一些W P P O Om 96*5.1)2~5.1(===最大输出电压可由P om 来计算（峰值）128*9*22===L om om R P U V p考虑到晶体管饱和压降及发射极限流电阻上的压降，电源电压V cc 要大于U om ，一般为： ===128.011Om CC U V η15 V 取V CC =15 V （四）、功率输出级计算1、选择大功率管最大反压：3015*22==≈CC CEM V U V每管最大电流：85.1815==≈L CC CM R V I A 取I CM >=2.5 A 每管最大集电极功耗：8.19*2.02.0==≈Om CM P P W 取P CM >=2.5W 注意二个功放管参数对称、β接近。
TDA2030音频放大器试验报告
1整体设计思路音频功率放大器主要由电源电路、左右声道的功率放大器、音调调节电路3部分组成。
电源电路接口采用全桥组成的桥式整流电路, 它是一个“万能”电源借口；音量调节电路是对音频中的高低音的调节, 可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分, 它决定输出功率的大小, 要求输出功率高, 输出功率大的特点。
[5]将功率集成块按一定方式组合, 构成音频功率放大集成电路, 其频响宽、噪声低、失真小。
运用已有的集成电路, 可以大大简化了电路的制作过程。
2.电源电路电源电路采用全桥BRIDGE组成的桥式整流电路, 采用外接变压器提供低压交流供电时, 它是一个整流电路, 而在采用外接直流电源供电时, 它又是一个极性保护电路, 可以防止电源接反时对电路的损坏。
电源电路如下图：3.音调调节电路音频信号通过J1, J2输入, 左右两通道元件参数完全相同在L左声道中C1, ,C2, R2, W1等构成高音调节电路；R3, R4, R5, C3, C4, W2等构成低音调节电路。
音频信号经过C5耦合至音量电位器W3进行音量调整, C6是为了防止自激和减少高频噪声而加入的。
其电路如下图：4.集成音频功率放大器TDA2030TDA2030简介: TDA 2030 是一块性能十分优良的功率放大集成电路, 其主要特点是上升速率高、瞬态互调失真小, 在目前流行的数十种功率放大集成电路中, 规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大, 而保护性能以较完善。
在TDA 2030集成电路中, 设计了较为完善的保护电路, 一旦输出电流过大或管壳过热, 集成块能自动的减流或截止, 使自己得到保护。
TDA2030集成电路的第三个特点是外围电路简单, 使用方便。
在现有的各种功率集成电路中, 它的管脚属于最少的一类, 总共才5端, 外型如同塑料大功率管, 这就给使用带来不少方便。
LM187功率放大器实验报告
LM1875音频功率放大电路实验报告1.实验器材：lm1875芯片，喇叭一个，电源及其他元件报表。
2.LM1875主要参数：电压范围：16～60V静态电流：50MmA输出功率：25W谐波失真：＜0.02%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±25V转换速率：18V/μS3.电路原理：LM1875功放板由LM1875放大电路以及电源供电电路组成。
输入口处2.2u电解电容为隔直电容，防止后级的LM1875直流电位对前级电路的影响。
放大电路部分主要由LM1875、1K和20K 电阻、瓷片及电解电容等组成，电路的放大倍数由20K与1K电阻之比值决定。
0.22uF瓷片电容的作用是防止放大器产生低频自激。
本放大器可带负载阻抗为4→16Ω。
为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*15V,。
LM1875音频功率放大器的引脚如右图所示。
LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，简单，且输出功率较大。
该集成电路内部设有过载过热及感性负载反向电势安全工作保护。
实验原理图4.实验步骤与调试：（1）工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。
（2）准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位装散热片时螺丝很难打进去。
LM1875与散热片接触的部分必须涂少量的散热脂，以利散热。
（3）调试：电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意有极性的电子零件，如电解电容，，一旦焊反即有烧毁元器件之险，请特别注意。
放大器的输出端先不接扬声器，而是接万用电表，最好是数显的，万用表置于DC*2V档。
功放板上电注意观察万用电表的读数，在正常情况下，读数应在30mV以内，否则应立即断电检查电路板。
若电表的读数在正常的范围内，则表明该功放板功能基本正常，最后接上音箱，输入音乐信号，上电试机。
音频功率放大器实验报告
音频功率放大器实验报告音频功率放大器实验报告引言：音频功率放大器是一种能够将输入信号放大到足够大的功率输出的电子设备。
它在音响系统、电视机、汽车音响等各种应用中都起到了至关重要的作用。
本实验旨在研究音频功率放大器的工作原理、性能参数以及应用。
一、实验目的本实验的主要目的是通过实际操作，了解音频功率放大器的基本原理和工作过程，掌握其性能参数的测量方法，并对其应用进行初步探索。
二、实验装置与方法实验所需装置包括音频功率放大器、信号发生器、示波器、电阻箱等。
首先，将信号发生器的输出与音频功率放大器的输入相连，通过调节信号发生器的频率和幅度，观察放大器输出的波形和幅度变化。
然后，通过示波器测量放大器的输入输出电压、电流，计算功率放大倍数等性能参数。
三、实验结果与分析在实验过程中，我们观察到音频功率放大器能够将输入信号放大到较大的幅度，并且保持波形的准确性。
通过调节信号发生器的频率，我们发现放大器对不同频率的信号有不同的放大效果。
在低频时，放大器的输出更加稳定，而在高频时，输出波形可能发生畸变。
通过示波器的测量，我们得到了音频功率放大器的输入输出电压、电流数据，并计算出了功率放大倍数。
实验结果显示，放大器的功率放大倍数与输入信号的幅度成正比，而与频率无关。
这说明音频功率放大器对信号的放大是线性的，没有频率响应的变化。
四、实验应用与展望音频功率放大器在现代生活中有着广泛的应用。
它不仅可以用于音响系统、电视机等娱乐设备，还可以应用于医疗设备、通信系统等领域。
在未来的研究中，我们可以进一步探索音频功率放大器的工作原理，优化其性能参数，提高其功率放大倍数和频率响应范围。
此外，随着科技的不断发展，音频功率放大器也在不断更新换代。
新型的功率放大器采用了数字信号处理技术，具有更高的效率和更低的失真。
未来的研究可以关注这些新技术的应用和发展，以满足人们对音频放大器的更高要求。
结论：通过本次实验，我们对音频功率放大器的工作原理、性能参数以及应用有了初步的了解。
OCL音频功率放大器设计实验报告
O C L音频功率放大器设计调试报告班级 11级电子（2）班学号 201172020247姓名芮守婷2013 年 6月 5日一、实验目的1、通过亲自实践，用分立元件搭接焊接成一个低频功放，在使其正常工作的基础上通过调试以达到优化的目的；2、通过此次试验验证模拟电子技术的有关理论，进一步巩固自身的基本知识和基础理论。
3、通过实验过程培养综合运用所学知识解决实际问题的工作能力；4、同时提高提高团队意识，加强协作精神。
二、指标要求1、输出功率：≧20W2、负载：8欧3、电压增益：40dB4、带宽：10HZ~40KHZ三、功放的分类及简单介绍功率放大器(简称功放)的作用是给音频放大器的负载RL(扬声器)提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。
音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。
本设计中要求设计一个实用的音频功率放大器。
功率放大电路的电路形式很多，有双电源供电的OCL互补对称功放电路，单电源供电的OTL功放电路，BTL桥式推挽电路和变压器耦合功放电路，等等。
我选用的是双电源供电的OCL互补推挽对称功放电路。
此推挽功率放大器的工作状态为甲乙类。
推挽功率放大器的工作状态之所以设为甲乙类而不是乙类，其目的是为了减少“交越失真”。
若设置为乙类状态，由于两管的静态工作点取在晶体管输入特性曲线的截止点上，因而没有基极偏流。
这时由于管子输入特性曲线有一段死区，而且死区附近非线性又比较严重，因而在有信号输入、引起两管交替工作时，在交替点的前后便会出现一段两管电流均为零或非线性严重的波形；对应地，在负载上便产生了交越失真。
将工作状态设置为甲乙类便可大大减少交越失真。
这时，由于两管的工作点稍高于截止点，因而均有一很小的静态工作电流I CQ。
音频放大电路实验报告（共9篇）
音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。
4）培养设计开发过程中分析处理问题的能力、团队合作的能力。
二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。
2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。
三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。
按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。
v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
音频功率放大器实训报告
一、实训目的本次实训旨在使学生了解音频功率放大器的基本原理、电路组成及工作过程，掌握音频功率放大器的调试方法，培养学生的动手能力和团队协作精神。
二、实训器材1. 30W的烙铁1个2. 焊锡（若干）3. 软线（若干）4. 电源线30cm（d0.7mm）5. 两孔插头1只6. 25W的220V(50HZ)—24V变压器1个7. 3W整流桥1只8. 2只2200uf的电解电容9. 2只470000uf的电解电容10. 3只100nf的电容11. 1个双音频插头12. 1个8欧10W的喇叭13. 1只10uf的电解电容14. 1只100uf的电解电容15. 3个50K的电位器16. 2个500欧的电位器17. 3个4.7K的电阻18. 1个220欧的电阻19. 2个15pf的电容20. 3个3904晶体管21. 2个3906晶体管22. 2个T1P41晶体管23. 2块散热片24. 2个1N4148开关二极管25. 10欧、220欧、470欧、33欧的电阻各1个三、实训原理音频功率放大器是一种将音频信号进行放大，以驱动扬声器等负载的电路。
本次实训所采用的电路为甲乙类互补对称功率放大器，该电路具有输出功率大、效率高、非线性失真小等优点。
四、实训步骤1. 组装电路：按照电路原理图，将所有元件焊接在电路板上。
2. 连接电源：将变压器输出的低压交流电接入整流桥，得到平滑的低压直流电，再连接到电路板的电源输入端。
3. 调试电路：调整电位器，使电路的静态工作点稳定在合适的位置。
4. 测试电路性能：使用信号发生器输入音频信号，观察电路的输出波形，调整电路参数，使输出波形尽可能接近理想波形。
5. 驱动扬声器：将电路的输出端连接到扬声器，观察扬声器的工作情况。
6. 测试电路参数：测量电路的输出功率、效率、非线性失真等参数。
五、实训结果与分析1. 电路性能：通过调试，使电路的静态工作点稳定在合适的位置，输出波形基本接近理想波形，扬声器工作正常。
音频功率放大器的设计报告
高效率音频功率放大器的设计预习报告
一、实验目的
1、了解高效率功率放大器电路的基本构成
2、了解D类功率放大器电路低功耗、低失真、高效率的特点
3、熟悉D类功率放大器的设计过程
4、了解D类功率放大器电路设计的难点
5、熟悉功率放大管等器件
6、掌握小规模电子电路模块调试、联调方法
二、题目背景
D类功率放大器是基于PWM技术的开关放大器一般主要包括三角波发生器、PWM调制器功率电桥和低通滤波器等几部分
正弦波信号和高频三角波信号经过比较后可以产生PWM 信号只要调制平率告，通过低通滤波器后的波形会更接近原来的信号
三、系统组成框图
由运放构成同相比例放大电路对输入音频信号进行放大和增益调整。
三角波发生器产生大于100KHz的三角波信号调制一片信号生成PWM调制波形，通过双向跟随器驱动互补MOS管输出功率调制信号，再通过低通滤波器输出功率信号驱动负载
2 PWM脉冲宽度调制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科实验报告课程名称：电子电路安装与调试姓名：学院：信息与电子工程学院系：专业：电子科学与技术学号：指导教师：一、实验目的二、实验任务与要求三、实验方案设计与实验参数计算（3.1 总体设计、3.2 各功能电路设计与计算、3.3完整的实验电路……）四、主要仪器设备五、实验步骤与过程六、实验调试、实验数据记录七、实验结果和分析处理八、讨论、心得一、实验目的1、学习并初步掌握音频功率放大器的设计、调试方法。
2、学习并掌握电路布线、元器件安装和焊接。
3、掌握音频功率放大器各项主要性能及指标的调试方法。
二、实验任务与要求 1、设计(1)设计一音频功率放大器，使其达到如下主要技术指标： 负载阻抗：4L R =Ω 额定功率：10o P W =带 宽：(50~15000)BW Hz ≥ 音调控制：低音：10012Hz dB ± 高音：1012kHz dB ± 失真度：3%γ≤输入灵敏度：'100,5i i U mV U mV <<噪声功率：10N P mW ≤(2)设计满足以上设计要求的稳压电源。
2、在Altium Designer 中画出原理图,并进行PCB 板的编辑与设计。
3、根据给定的功率放大器的原理图（三），做如下工作：（1）分析计算晶体管前置放大器的直流工作电压、电流、输入电阻、输出电阻、各级放大器的交流增益。
（2）分析音调控制电路的工作原理，计算4个极端情况下的交流增益。
（3）安装实验电路板（4）调试和测试实验电路的增益、频响特性曲线、输入电阻和输出电阻、以及改变某 实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_些电路参数后的性能测试（电路图中括号内的数字）。
（5）分析实验数据，并与理论计算值比较，讨论二者之间的误差和产生误差的原因。
三、实验原理和实验方案设计作为音频放大器的音源部分，其输出电平既有高至数百毫伏（如调谐器：50~500mV ，线路输出：100~500mV ），也有低至1mV （如话筒：1~5mV ），相差达几百倍。
音频放大器就是要把这些不同大小的音源放大后驱动喇叭，发出同等强度的声音。
因此，根据不同音源 的需要，可以画出音频放大器的原理框图，如图1所示。
P.2图 1 音频功率放大器框图1、各部分电路电压增益的确定根据额定输出功率o =10W P 和负载L =4R Ω，可求得输出电压为：o 6.32V V ===所以整机中频电压增益为：O i 6.32V 63.2100mVum V A V === 通常前置级产生的噪声对整个系统的影响最大，因此前置级的增益不宜太高，一般选取该级增益为：15~10um A =对音调控制电路无中频增益要求，一般选为：21um A =实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_因此，功放输出级电压增益应满足下式要求：123um um um um A A A A ≥对于话筒放大器，话筒输出约为5mV ，而音源线路输出约为100mV ，因此，话筒放大器的电压增益应为：100205umic mVA mV≥=。
确定110um A =，21um A =，3 6.32um A =，20umic A =。
装 订线P.32、功放电源电压的确定为保证电路安全可靠工作，通常电路的最大输出功率oM P 比额定输出功率要大一些，一般取 1.5oM o P P =。
最大输出电压7.75om V V =≈，峰峰值21.9pp om V V ==。
考虑到功率管的饱和压降和串联电阻，电源电压必须大于输出峰-峰值电压。
使用双电源，则为±12~14V 。
3、话筒放大器的设计话筒放大器电路图与给出图三相同，采用共射极放大电路放大，射极跟随器输出。
图 2 话筒放大电路3.1 1c I 、2c I 的确定电路的噪声系数与晶体管的工作点有关，晶体管c I 的选择应考虑噪声系数，9014型晶体管一般取几百微安。
实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_这里取900微安。
3.2 1C U 、2E U 的选择一般选取11/2C C U E ≈，22/2E E U E ≈ 3.3 4R 、6R 、7R 的选取P.41114112C C C C C E U E R I I -==，122671+)2C E C C E R R I I I ≈≈（。
4R =5K Ω，6R =7R =2.5K Ω3.4 2R 的确定增益1422/10,500u A R R R ===Ω 3.5 8R 、4C 的确定8R 一般选取几百欧姆至几千欧姆，483~532L C uF f R π≥=取8R 为5.1K ，4C 为3.3uF 。
3.6 补偿电容1C 的选择1C 为防止高频自激之用，一般取几十至几百pF 。
取1C 为270pF 。
3.7 耦合电容2C213~52L i C f R π≥，这里0C 取2.2uF 。
3.8 1R 的选择1R 的取值应与话筒的输出阻抗相当。
由图知为18K 。
3.9 3R 、5R 为反馈电路，这里3R =5R =20K 。
6C 隔直，为2.2uF 。
实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_4、音调控制部分的设计4.1选择电路形式及其工作原理常用的音调控制电路有三种：一是衰减式RC 音调控制电路，其调节范围较宽，但容易产生失真；另一种是反馈型音调控制电路，其调节范围小一些，失真也小；第三种为图示式频率均衡电路，其电路复杂，多用于高级收录机和音响设备中。
为使电路简单，信号失真小，本实验采用反馈型音调控制电路。
电路形式为一反相放大器，输入阻抗为i Z ，反馈阻抗为f Z ，P.5其增益为f iZ A Z =-。
当信号频率不同时，i Z ，f Z 也不同，从而增益随信号频率的改变而改变。
电路图如图所示。
图 3 音调控制电路其中C28、C29较大，当低频时起作用，高频时可看作短路。
C13、C14较小，低频时刻看作开路。
所以在低频时，C13、C14看作开路，又因为，运放的开环增益很大，输入阻抗很高，因此R17的影响可忽略不计。
运放增益152291815128141/1/uL R j C R A R j C R ωω--+=+。
实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_分析极端情况，滑动变阻器滑到左端，152918141/uL R j C R A R ω+=，增益最大，滑动变阻器滑到右端，181528141/uL R A R j C R ω=+，增益最小，可以看出滑动变阻器从左滑到右，增益由大变小，在中间时为1，因此R15在低频时实现了低音的提升和衰减。
P.6在高频时C28、C29看作短路，分析电路可得到与低频时相同的规律，高音的最大衰减量为302min2830u R A R R =+，最大提升量为28302max30u R R A R +=。
4.2设计①确定转折频率，电路的带宽在50~15KHz 之间1150,15000L L H H f f Hz f f kHz ====②确定滑动变阻器数值。
因为运放的输入阻抗很高，一般500id R k >Ω，所以R15，R28选用100k Ω的线性电位器。
③28291511322L C C nF R f π===281417182111.1/1L L R R R R K f f ====Ω-④16213 3.7/1H H RR K f f ==-13142161 1.42H C C nF f R π===⑤C30为综合电容，与运放增益有关，会影响到音调控制的高频截止频率，这里C30为10pF 。
⑥C31与R19共同组成同相输入的阻抗，平衡偏置电流，C31为1nF ，R19为39K 。
⑦R29，R30与高音提升的增益有关，设高音增益最高为10，最低为1/10，则293011.1R R K ==5、集成功放级设计5.1根据额定功率Po 和负载RL 的要求来选择集成块。
这里Po=10W ，RL=4Ω，集成功实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_放选择TDA2030。
5.2参数确定功放电路如图所示P.7图 4 集成功放电路增益为172318241/11/up j C R A j C R ωω=++。
中频段，C17可以视为开路，C18可以视为短路。
低频段，C17可以视为开路。
高频段，C18可以视为短路。
①24R 的取值范围一般在几十欧姆至几千欧姆均可。
取24R 为1K Ω。
②根据中频增益确定23R 。
233241um up R A A R ≤=+，23324(1) 5.32um R A R K ≥-= 取23R 为6K Ω。
③17C 的选取 172311.72HC nF R f π≤=实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_取17C 为300pF 。
P.8④根据低频响应L f 来确定18C 。
182413.22LC u R f π≥=取18C 为4.7u 。
⑤R21的选取考虑到差分放大器的平衡性，R21为功放的直流反馈电阻，因此R21=R23=6K 。
⑥D1、D2的作用是为防止输出脉冲电压损坏集成电路，一般选用开关二极管。
⑦C19、R25为了使负载喇叭在高频段仍为纯电阻，需要加补偿电阻R25和补偿电容C19，一般选取R25≈RL=4Ω，19811.32()H L C uF f R R π==+⑧R20，C36R20为音量控制电阻，控制输入功放的电压，从而控制输出功率，这里取20K 的滑动变阻器。
C36为耦合电容，取10uF 。
6、前置放大电路设计前置放大电路为运算放大器电路，为一同相放大电路，电路如图所示。
实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_P.9图 5 前置放大电路增益13101121/1um R j C A R ω=+10C 会影响其输出的高频截止频率，低频时不影响，可视为开路。
开关拨至上时与话筒放大器相连，拨至下时直接与输入相连，方便调试时测量各个模块和整体电路。
①12R 取值一般为几千欧姆，这里取5K 。
②计算13R 、10C13112(1)45um R A R K =-= 101312402HC pF R f π≤=，取10C 为10pF 。
③R11为偏置电阻，其值过小会影响放大器的输入阻抗，一般选取几十至几千欧姆，这里选取5k 。
实验名称：音频功率放大器的设计、安装和调试 姓名：陈肖苇 学号：3140104580_P.10④耦合电容C991(3~10)(2~6.4)2L C uF uF f R π≥=取C9为10uF 。
