电磁炉LM339比较器工作原理
lm339技术参数
lm339技术参数LM339是一种四路比较器，具有高速、低功耗和稳定性好等特点，被广泛应用于模拟信号处理、电压检测和开关控制等领域。
下面将从工作电压、输入电压范围、输出电流和响应时间等方面介绍LM339的技术参数。
首先是工作电压。
LM339的工作电压范围为2V至36V，可以在广泛的电源电压下正常工作。
这使得LM339可以适用于各种不同的电源设计和应用场景。
同时，LM339的低工作电流也使得它可以在低功耗的系统中使用。
其次是输入电压范围。
LM339的输入电压范围是从负电源电压到正电源电压，这使得LM339可以在双电源系统中灵活应用。
此外，LM339还具有高共模抑制比和低输入偏置电流，能够准确地检测和比较输入信号。
再次是输出电流。
LM339的输出电流能力较强，可以提供高达16mA的输出电流。
这意味着LM339可以驱动一定的负载电流，满足各种应用的需求。
最后是响应时间。
LM339的响应时间非常短，通常在1us以下。
这使得它能够快速响应输入信号的变化，并在短时间内输出准确的比较结果。
这对于需要高速响应的应用场景非常重要。
除了以上几个重要的技术参数外，LM339还具有其他一些特点。
例如，它具有内部电压参考源，可以简化电路设计和调整阈值电平。
此外，LM339还具有较高的输入阻抗和低的输出阻抗，能够有效地减少信号失真和干扰。
在实际应用中，LM339可以用于电压比较、开关控制、电压检测和信号处理等方面。
例如，在电源管理中，可以使用LM339来实现电池电压的监测和低电压保护；在电机控制中，可以使用LM339来检测电机的转速和方向；在传感器信号处理中，可以使用LM339来比较和处理传感器输出的模拟信号。
总结起来，LM339作为一种四路比较器，具有工作电压范围广、输入电压范围大、输出电流能力强和响应时间短等特点。
它的优良性能使得它在各种应用中得到了广泛的应用。
无论是在电源管理、电机控制还是传感器信号处理等领域，LM339都可以发挥重要的作用。
lm339应用的典型电路原理图
LM339应用的典型电路原理图1. 引言LM339是一种广泛应用于电子电路中的四路开关比较器芯片。
它由低功耗CMOS技术制造，具有高精度、低功耗和宽电压供应范围的优点。
在本文档中，我们将介绍几个典型的LM339应用电路原理图，以帮助读者更好地理解和应用该芯片。
2. 电压比较器电路电压比较器电路是LM339最常见的应用之一。
它可以将一个输入电压与一个参考电压进行比较，并输出比较结果。
下面是一个基于LM339的电压比较器电路原理图：•输入电压：Vin•参考电压：Vref•输出电压：VoutLM339电压比较器电路原理图如下：Vin + ----|+|--+---- Vin|-----|+---- Vout|-----Vref ----|+|--+3. 开关电路LM339也可以用于开关电路。
下面是一个基于LM339的开关电路的原理图：•输入信号：Vin•使能信号：En•输出信号：VoutLM339开关电路原理图如下：Vin ----+-----+---- Vout| || || |+-----+En4. 电平检测电路LM339还可以用于电平检测电路。
下面是一个基于LM339的电平检测电路的原理图：•输入信号：Vin•阈值电压：Vth•输出信号：VoutLM339电平检测电路原理图如下：Vin + ----|+|--+---- Vin|------|+---- Vout|------Vth5. 温度传感器电路LM339还可以与温度传感器结合，用于温度测量和控制。
下面是一个基于LM339的温度传感器电路的原理图：•温度传感器信号：Temp•温度控制信号：Ctrl•输出信号：VoutLM339温度传感器电路原理图如下：Temp + ----|+|--+---- Temp|-------- -----| |+ +---- Vout| |----- -----Ctrl6. 总结LM339是一款功能强大、灵活多样的开关比较器芯片，适用于各种不同的电子电路应用。
LM339功能简介
LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图3为某仪器中过热检测保护电路。
它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。
UR=R2/（R1+R2）*UCC。
同相端的电压就等于热敏元件Rt的电压降。
电磁炉339工作原理
电磁炉339工作原理
电磁炉339是一种利用电磁感应原理工作的厨房炊具。
它主要由控制电路、电磁线圈和玻璃面板组成。
控制电路是电磁炉的核心部件，它负责调节输入功率和控制温度。
当用户选择特定的操作模式和设置加热功率时，控制电路会根据这些输入信号来调整电磁线圈的工作状态。
电磁线圈位于电磁炉的下方，由铜线绕制而成。
当通电时，电流会通过线圈产生变化的磁场。
这个变化的磁场会穿透玻璃面板传导到锅底，导致锅底内部产生物理翻转，从而产生热量。
接下来，热量会通过感应传热的方式传播到食物和锅内其他物质中，实现加热的效果。
与传统的燃气灶相比，电磁炉339具有多个优点，如加热效率高、操作简单、安全性高等。
在使用电磁炉339时，用户需要选取合适的锅具，如铁质、不锈钢等材质的锅具。
这是因为只有具有磁性的材质才能与电磁炉的磁场产生相互作用，实现高效的加热效果。
总之，电磁炉339利用电磁感应原理，通过电磁线圈产生变化的磁场，使锅底产生热量。
这种工作原理使电磁炉339在加热食物时更加高效、安全。

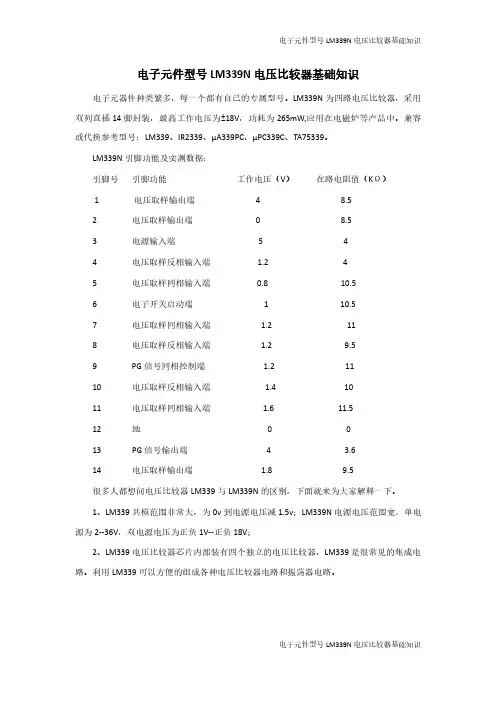

电子元件型号LM339N电压比较器基础知识
