炼钢用原料基础知识共33页

炼钢基本原理及原材料PPT课件

全铁折合法：
(%FeO) %FeO 0.90%Fe2O3 第13页/共60页
➢通常按全铁法将Fe2O3折算成FeO，原因是取出的渣样在冷却的过程中，渣样表面的低价铁有一部分被空气氧化成高价铁，即FeO 氧化成Fe3O4，用全铁法折算准确。
➢物理性质指熔渣的粘度、熔点；
第14页/共60页
三、炼钢过程的基本反应
第3页/共60页
现代炼钢方法：
氧气转炉炼钢，电弧炉炼钢，平炉炼钢（已淘汰）
第4页/共60页
二、炼钢原材料
➢ 金属料：铁水（或生铁块）、废钢、铁合金、直接还原铁等 ➢ 辅助原料（非金属料）：造渣料、氧化剂、冷却剂
氧气转炉：一般以铁水为主要原料，适当加废钢做为冷却剂；电炉：一般采用废钢或直接还原铁做为主要原料；
锰的氧化反应有三种情况： I （1）锰与气相中的氧直接作用
[Mn]+ 1/2｛O2｝＝(MnO)
第25页/共60页
（2）锰与溶于金属中的氧作用 [Mn]+ [O2] ＝(MnO)
（3）锰与炉渣中氧化亚铁作用 [Mn]+(FeO)＝(MnO)+ [Fe]
第三个反应在炉渣——金属界面上进行，是锰氧化的主要反应。锰的氧化还原与硅的氧化还原相比有以下基本特点：（1）在冶炼初期锰和硅一样被迅速大量氧化，但锰的氧化程度要低些，这是由于硅与氧的结合能力大于锰与氧的结合能力；（2）MnO为弱碱性氧化物，在碱性渣中（ MnO）大部分呈自由状态存在。因此，在一定件下可以被还原。由于锰的氧化反应是放热反应，故温度升高有利于锰的还原。所以在生产实践中冶炼后期熔池中会出现回锰现象，是由于钢中有一定数量的残料
➢铁水（或生铁块）
• 转炉炼钢的主要原料，占70－85％ • 转炉炼钢对铁水的要求：

炼钢原料知识

炼钢原料知识炼钢是一项重要的工业过程，用于将铁矿石转化为钢材。

而炼钢过程需要大量的原料，下面将详细介绍炼钢过程中的原料以及其作用。

1.铁矿石铁矿石是炼钢的主要原料，有许多种类，包括赤铁矿、磁铁矿和褐铁矿等。

铁矿石主要含有铁氧化物，如Fe2O3和Fe3O4。

在炼钢过程中，铁矿石被还原为金属铁，以提供钢材的主要成分之一。

2.焦炭焦炭是炼钢过程中的另一主要原料。

它是煤炭在高温和低氧条件下炼制而成的，主要含有碳。

焦炭在炼钢过程中的主要作用是提供高温和还原性条件，以将铁矿石中的铁氧化物还原为金属铁。

3.石灰石石灰石是一种含有钙碳酸盐的矿石，含有大量的CaCO3。

在炼钢过程中，石灰石主要用于调节炉渣的碱度。

炉渣的碱度是指炉渣中碱性物质的含量，它对炼钢过程中的冶炼温度、炉渣流动性和脱硫性能等方面都有重要影响。

4.废钢废钢可以是来自废旧钢铁制品的回收材料，也可以是剩余的炼钢废料。

废钢在炼钢过程中的作用是回收利用，以减少资源消耗和环境污染。

废钢经过预处理后，可以作为回炉料或添加到炉料中，以提高钢材的品质和节约原料消耗。

5.合金元素除了以上提到的主要原料外，炼钢过程中还需要添加一些合金元素，以调整钢材的化学成分和性能。

常用的合金元素包括铬、镍、钼、锰和钒等。

这些元素可以改善钢材的强度、耐磨性、耐蚀性等性能。

以上是炼钢过程中常用的原料，它们在炼钢过程中各自扮演重要的角色。

铁矿石提供了钢材的主要成分；焦炭提供高温和还原性条件；石灰石调节炉渣的碱度；废钢回收利用；合金元素调整钢材的化学成分和性能。

炼钢原料的选择和使用对于钢材的品质和成本都有重要影响。

因此，在炼钢过程中，需要根据钢材的要求和生产工艺的需求，选择合适的原料，并确保其质量和数量的稳定供应。

同时，还需要对原料进行合理的配比和预处理，以确保炼钢过程的稳定性和高效性。

这样才能生产出优质的钢材，满足不同领域和行业的需求。

炼钢原材料

能使阻碍石灰溶解的2CaO ·SiO2外壳熔点降低，加速石
灰溶解，迅速改善炉渣流动性。萤石助熔的特点是作用快、时间短，但大量使用会造成严重喷溅，加剧对炉衬的侵蚀。
■炼钢用萤石含CaF2要高，含Si02 、 S等杂质要低；应
具有合适的块度，转炉为5一50 mm，电炉为10一80 mm；使用前应在100一200 ℃的低温下干燥4h以上；萤石需清
17
3.2.2 镁质石灰
■镁质石灰是由白云石质石灰石或石灰石与白云石混合煅
烧生产的，其石灰成分中含有5 %一8％的MgO 3.2.3 白云石生白云石的主要成分为CaCO3 ·MgCO3
3.2.4 萤石
■萤石的主要成分是CaF2，熔点约为930 ℃，在炼钢中作
助熔剂使用。
18
■萤石中的CaF2能与CaO组成共晶体，其熔点为1362 ℃，
强的脱磷、脱硫能力，不损坏炉衬。对炼钢用石灰有下列基本要求：（1）石灰含CaO要高，含SiO2和S要低；
（2）石灰应保证清洁、干燥、新鲜；
（3）石灰的灼减率应控制在3％左右；（4）石灰应具有合适的块度，块度过大，溶解缓慢，甚至到吹炼终点还来不及溶解，影响成渣速度且不能发挥作用；过小的石灰容易被炉气带走，造成浪费。
3.3.3 增碳剂
■电炉冶炼时由于配料或装料不当以及脱碳过量等原因，造成冶炼过程中碳含量达不到预期要求，必须对钢液增碳。 ■常用的增碳剂有沥青焦粉、电极粉、焦炭粉、生铁等
25
11
（5）石灰活性度要高。石灰的活性，是指石灰同其他物
质发生反应的能力，用石灰的溶解速度来表示，石灰在高
温炉渣中的溶解能力称为热活性，目前在实验室还没有条件测定。因此，一般用石灰与水的反应，即石灰的水活性来近似地反映石灰在炉渣中的溶解速度。活性度越大，石灰溶解越快，成渣越迅速，反应能力越强。

炼钢基础知识

第一章、炼钢的基本任务
一、钢与生铁的区别
C < 2.11%的Fe-C 合金为钢；
C > 1.2%的钢很少实用；
还含Si、Mn等合金元素及杂质。
1
元素 C Si Mn P S
生铁或铸铁 2.5％～4.5％ 0.3％～4.0％ 0.4％～2.0％ 0.015％～0.5％ 0.01％～0.1％
{O2} ＋ 2[Fe] ＝ 2(FeO)
{O2} ＋ 2[Mn] ＝ 2(MnO)
{O2} ＋ [Si] ＝ (SiO2)
5{O2} ＋ 4[P] ＝ 2(P2O5)
{O2} ＋ 2[C] ＝ 2{CO}
{O2} ＋ [C] ＝ {CO2}
38
间接氧化方式－在氧气泡直接同铁液接触的表面上，
氧首先同铁结合，然后FeO扩散到熔池内部并溶于金属液中。
CO气泡 8－溅出的金属液滴 9－烟尘
30
2、铁的氧化和还原向熔池吹氧时
第一步，气体氧分子分解并吸附在铁的表面：
1/2{O2}＝[O]吸附
第二步，吸附的氧溶解于铁液中：
[O]吸附＝[O]
由于氧势高，Fe与[O]反应，生成铁氧化物。
t[Fe]＋[O]＝FetO
31
炼钢条件下铁氧化物稳定性比较
Fe＋[O]＝FeO G＝－112442＋46.56 T [1,2]
乳化可以极大地增加渣－铁间接触面积，因而可以加快渣－铁间反应。
乳化造成的渣－铁间接触面积可达0.6～1.5 m2/kg。
29
熔池在氧流作用下形成的强烈运动和高度弥散的气体－熔渣－金属乳化相，是吹氧炼钢的特点。
1－氧枪 2－乳化相 3－CO气泡 4－金属熔池 5－火点 6－金属液滴 7－作用区释放出的

钢铁材料基础知识

•
建成最具核心竞争力的特钢企业
2.钢铁产品的牌号表示方法
• 2．优质碳素结构钢 ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。 ②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。 ③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b 。
•
建成最具核心竞争力的特钢企业
非合金钢、低合金钢和合金钢合金元素规定含量界限值
按化学成份合金元素 A1 B Bi Cr Co Cu Mn Mo Ni Nb Pb Se Si Te Tj W V Zr La系 (每一种元素) 其他规定元素 (S、P、c、N除外) 合金元素规定含量(质量分数)界限值(％) 低合金钢 — — — O．30～<O．50 — O．10～<O．50 1．00～<1.40 0.05～<0.10 0.30～<0.50 0.02～<0.06 — — O．50～<0.90 — O．05～<O．15 — O．04～<O．12 0.05～<0.12 0.02～<0.05 —
•
3．碳素工具钢 ①钢号冠以“T”，以免与其他钢类相混。 ②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。 ③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。 ④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
•
建成最具核心竞争力的特钢企业
2.钢铁产品的牌号表示方法

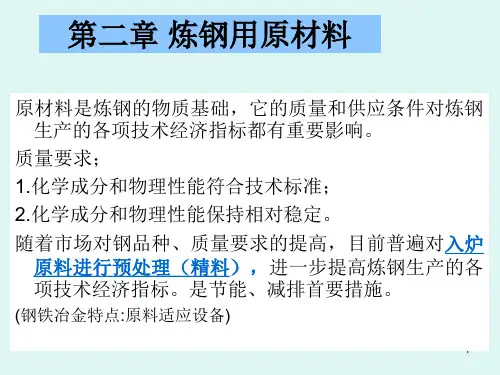

第2章炼钢用原材料

5
金属料
（2）铁水成分
级别特类成分%
一类
0.45
二类
三类
>0.85~1.2 5 >0.50 >0.25~0.4 0 >0.05~0.0 7
6
硅锰磷
硫
>0.45~0.8 5 0.30 >0.30~0.5 0 0.15 >0.15~0.2 5 0.02 >0.02~0.0 >0.03~0.0 3 5
21
非金属料
石灰的活性度：是指石灰同其它物质发生反应的能力，用石灰的溶解速度来表示。石灰在高温炉渣中的熔解能力称为热活性。目前还没有能力测定其热活性，用石灰的水活性近似反映石灰在炉渣中的熔解速度。石灰的活性度用盐酸滴定法测，即：CaO+H2O= Ca(OH)2 反应进行时要放出热量和形成碱性溶液，测量此反应的放热量和中和其溶液所消耗的盐酸量（HCl），来表示石灰的活性。盐酸消耗量>300ml才属于优质石灰。
类别
不同煅烧度石灰的ห้องสมุดไป่ตู้理性质
软烧石灰 1.5~1.8 中烧石灰 1.8~2.2 3200~5800 硬烧石灰 >2.2 400~980
密度,g/cm3
比表面,cm2/g 17800~1970 0
气孔率,%
晶粒直径,m 活性度,ml
46~55
1~2 >310
34~46
3~6 110~310
<34
晶粒连接 <110
27
非金属料
四. 合成渣
根据不同目的分为： 1、转炉复合造渣剂将石灰和溶剂等预先在炉外制成的低熔点、碱度高、颗粒小、成分均匀的造渣材料，然后用于炉内造渣。转炉污泥（约含 56% 的铁和 2% 的 CaO ）为基制备复合造渣剂，可使转炉固体废弃物循环使用作为合成造渣剂中熔剂的物质有：氧化铁、氧化锰、萤石等。

1炼钢用原材料

1 炼钢用原材料原材料是炼钢的基础，原材料的质量对炼钢工艺和钢的质量有直接影响。

倘若原材料质量不合技术要求，势必导致消耗增加，产品质量变差，有时还会出现废品，造成产品成本的增加。

国内外实践证明，采用精料以及原料标准化，是实现冶炼过程自动化的先决条件，也是改善各项技术经济指标和提高经济效益的基础。

炼钢用原材料一般分为主原料、辅原料和各种铁合金。

1.1 主原料氧气顶吹转炉炼钢用主原料为铁水和废钢。

1.1.1 铁水铁水一般占转炉装入量的70 %〜100 %。

铁水的物理热与化学热是氧气顶吹转炉炼钢的基本热源。

因此，对入炉铁水温度和化学成分必须有一定要求。

1.1.1.1铁水的温度铁水温度的高低是带入转炉物理热多少的标志，铁水物理热约占转炉热收入的50%。

因此，铁水的温度不能过低，否则热量不足，影响熔池的温升速度和元素氧化过程，也影响化渣和去除杂质，还容易导致喷溅。

我国规定，入炉铁水温度应大于1250C，以利于转炉的热行，成渣迅速，减少喷溅。

小型转炉和化学热量不富裕的铁水，保证铁水的高温入炉极为重要。

转炉炼钢时入炉铁水的温度还要相对稳定，如果相邻几炉的铁水入炉温度有大幅的变化，就需要在炉与炉之间对废钢比作较大的调整，这对生产管理和冶炼操作都会带来不利影响。

1.1.1.2铁水的化学成分氧气顶吹转炉能够将各种成分的铁水冶炼成钢，但铁水中各元素的含量适当和稳定，才能保证转炉的正常冶炼和获得良好的技术经济指标，因此力求提供成分适当并稳定的铁水。

表1-1 是国家标准规定的炼钢用生铁化学成分，表1-2是我国一些钢厂用铁水成分。

A 硅(Si) 硅是炼钢过程的重要发热元素之一，硅含量高，热来源增多，能够提高废钢比。

有关资料认为，铁水中 3 si每增加0.1 %，废钢比可提高1.3%。

铁水硅含量视具体情况而定。

例如美国，由于废钢资源多，所以大多数厂家使用的铁水 3 si=0.80%〜1.05%。

Si氧化生成的SiO2是炉渣的主要酸性成分。

钢材料的基础知识详述

钢质料的底子知识第一章钢质料的界说及分类合金结构钢是用于制造蒙受较高压力的种种机器零件用的合金钢，一般属于亚共析钢。

凭据钢强化热处理惩罚的工艺特点或其身分、工艺和性能特点，广义上把合金结构钢分为调质钢、渗碳钢、氧化钢、弹簧钢、轴承钢、冷缴钢、耐热结构钢、非调质钢、易切削钢、硼钢、超高强度钢等。

第一节合金结构钢的界说与分类一、调质钢经受淬火和在AC1以下进行回火的热处理惩罚钢称为调质钢。

传统的调质钢是指淬火和高温火钢，调质钢是机器制造行业中应用十分遍及的重要质料之一。

调质钢在化学身分上的特点是，碳含量为0.3—0.5%，并含有一种或几种合金元素。

具有较低或中等的合金化水平。

钢中合金元素的作用主要是提高钢的淬透性和包管零件在高温回火后得到预期的综合性能。

热处理惩罚工艺是在临界点以上一定温度加热后淬火成马氏体，并在500℃--650℃回火。

热处理惩罚后的金相组织是回火索氏体。

这种组织具有强度、塑性的韧性的良好配合。

调质钢的质量要求，除一般的冶金方面的代倍和高倍组织要求外，主要为钢的力学性能以及与事情可靠性和寿命密切相关的冷脆性转变温度、断裂韧性和疲劳抗力等。

在特定条件下，还要求具有耐磨性、耐蚀性和一定的抗热性。

由于调质钢最终采取高温回火，能使钢中应力完全消除，钢的氢脆破坏倾向性小，缺口敏感性较低。

脆性破坏抗力较大。

但也存在特有的高温回火脆性。

大多数调质钢为中碳合金结构钢，屈服强度（σ0.2）在490—1200MPao以焊接性能为突出要求的调质钢。

，为低碳合金结构钢，屈服强度（σ0.2）一般为4901—800MPa，有很高的塑性和韧性。

少数沉淀硬化型调质钢，屈服强度（σ0.2）可到1400MPa以上，属高强度的超高强度调质钢。

常用的合金调质钢按淬透性的强度妥为四类：①低淬透性调质钢;②中淬透性调质钢；③较高淬透性调质钢；④高淬透性调质钢。

二、渗碳钢具有高碳的耐磨表层和低碳的高强韧性心部，能蒙受巨大的打击载荷、打仗应力和磨损。

炼钢基本知识

第一章基础知识第一节钢铁冶金行业生产过程流程图图1 烧结矿生产过程基本流程图2 球团矿生产过程基本流程图3 高炉炼铁生产过程基本流程图4 转炉炼钢生产过程基本流程图5 电炉炼钢生产过程基本流程图6 型钢生产过程基本流程图7 线材生产过程基本流程图8 中厚板生产过程基本流程图9 热轧宽带钢生产过程基本流程图10 冷轧宽带钢生产过程基本流程图11 热镀锌钢板生产过程基本流程第二节基本原理2.1铁碳合金相图碳钢与铸铁是使用最为广泛的金属材料，是铁和碳组成的合金，不同成分的碳钢和铸铁，组织和性能也不相同。

在研究和使用钢铁材料、制定其热加工和热处理工艺以及分析工艺废品的原因时，都需要应用铁碳相图。

在铁碳合金中，根据结晶条件不同，组元碳可具有碳化物Fe 3C （渗碳体）和石墨两种形式，渗碳体在热力学上是一个亚稳定相（meta-stable phase ），而石墨是稳定的相。

在通常情况下，铁碳合金是按Fe-Fe 3C 系进行转变，本节我们讨论的铁碳相图实际上就是Fe-Fe 3C 相图。

2.1.1铁碳合金的组元2.1.1.1纯铁纯铁的熔点为1538℃，其冷却曲线如图2.1所示。

时间图2.1 纯铁的冷却曲线及晶体结构的变化纯铁由液态结晶为固态后，继续冷却到1394℃及912℃时，先后发生两次晶格类型的转变。

金属在固态下发生的晶格类型的转变称为同素异晶转。

同素异构转变伴有热效应产生，因此在纯铁的冷变（allotropic transformation）却曲线上，在1394℃及912℃处出现平台。

铁的同素异晶转变如下：温度低于912℃的铁为体心立方晶格，称为α-Fe；温度在912-1394℃间的铁为面心立方晶格，称为γ-Fe；温度在1394-1538℃间的铁为体心立方晶格，称为δ-Fe。

工业纯铁的机械性能特点是强度、硬度低，塑性好，其机械性能大致如下：拉伸强度σb：18×107-28×107N/m2屈服强度σ0.2：10×107-17×107N/m2延伸率δ：30-50%断面收缩率ψ：70-80%冲击值：160-200J/cm2布氏硬度HB：50-802.1.1.2碳在铁中的固溶体碳原子半径较小，在α-Fe和γ-Fe中均可进入Fe原子间的空隙而形成间隙固溶体。

(四)炼钢用原料

渣量大，对去S、去P有利，但过量，引起喷溅，石灰量增多 Si量增加，吹损增加
ii) Mn：0.2～0.4% Mn可促进早期成渣、↓CaCO3，有利于去S，但Mn↑会↑焦比
iii) P、S去除高P铁水需用碱性底吹转炉或铁水炉外脱钢电弧炉炼钢的基本原料，用70～90% 对转炉来说：既是金属料又是冷却剂 3、铁合金作用：脱氧剂及合金化
二、辅助材料（非金属材料）
1、造渣材料 ①石灰（CaO）（造渣、脱S、脱P、不危害炉衬）
②活性石灰（CaCO3）
CaCO3 → CaO+CO2↑ －377×4184J/kg
920℃ 活性石灰（920～1200℃分解）；过烧石灰（＞1200℃）生石灰（＜920℃） ③ 萤石（CaF2）↓CaO熔点加速石灰溶解。改善碱性炉渣流动性，快速化渣。 CaF2＞85% SiO2<4～5% CaO≤5% S＜0.2% H2O＜0.5% 块度为5～50mm ④ 白云石（MgO）↓炉衬中MgO向炉渣中转移，促进前期化渣煅烧
第九章炼钢用原材料
两大类原料：金属和非金属
金属料：铁水（生铁块）废钢和铁合金（炼钢用的中间合金不论含Fe与否）
非金属料：造渣材料、氧化剂、冷却剂、增碳剂
一、金属料
1、铁水：氧气转炉炼钢的基本原料 ①成分
Si是转炉炼钢主要发热元素之一，热量增加，废钢比增加1.31.5
i) Si：0.4～0.8%
2、氧化剂
① 氧气纯度＞98% 含氮低的：纯度＞99.5%
② 铁矿石、氧化铁皮 3、冷却剂 ①废钢 ②富铁矿、团矿、烧结矿、氧化铁皮 ③石灰石 CaCO3分解吸收大量热
4、还原剂和增碳剂石墨电极、木炭、焦炭、电石、硅铁、硅钙、铝。

钢铁冶炼原料知识

本文摘自再生资源回收-变宝网（）钢铁冶炼原料知识一、钢和铁的不同钢和铁的不同：通常总是把“钢”和“铁”联系在一起称为“钢铁”。

由科学的眼光来看，钢和铁构成都是铁碳合金，主要成份都是铁元素，只是所含的碳元素量不同。

钢是指含碳量在0.02％-2.11％之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7％。

通常以碳的含量在1.7％以上的叫“生铁”，低于这个数值的叫“钢”。

生铁含碳高，比较脆，而钢有很好的韧性，机械强度高。

钢比铁要硬，具有良好的延展性和弹性，机械性能好，可以锻轧和铸造加工。

钢的性能比生铁优越，使用范围远超过生铁，因此需要将大部分生铁冶炼成钢。

二、钢的分类钢大致可分为碳素钢和合金钢两大类；根据含碳量，碳素钢又可分为：低碳钢（含碳量低于0.3%）中碳钢（含碳量为0.3%—0.6%）高碳钢（含碳量高于0.6%）含碳量越低，钢的韧性就越好；含碳量越高，钢的硬度越大。

低碳钢和中碳钢常用来制造机械零件、钢管等；高碳钢常用来制造刀具、量具和模具等。

合金钢是在碳素钢中加入一种或几种其它元素而制成有特殊性能的钢。

加入镍、铬可制成抗腐蚀性能好的不锈钢，加入锰可制成韧性好、硬度大的锰钢。

三、主要的炼钢原料1、铁水：高于熔化温度的铁（生铁、铁水），是转炉炼钢最重要的热装原料（占炉料的65%～80%），也是由铁冶炼成钢过程中的燃料，温度在1500oC以上；入炉铁水的碳、硅、锰、磷、硫含量，及稳定的铁水温度，应满足炼钢过程的要求；铁水含Si0.6%-1.6%，S＜0.07%，约占生铁产量80-90%通常加入炼钢炉之前，需要对铁水进行脱硫、脱磷预处理。

2、生铁块：当钢厂没有前道炼铁工序、或高炉生铁产量不足时，要外购生铁块，做为炼钢原料。

生铁块是有高炉炼铁的铁水铸造而成，与废钢一样，都是在冷态下加入炼钢炉。

3、废钢：废钢铁具有矿物资源属性，回收的资源称为“第二矿业”，一直是钢铁工业的主要原料之一。

地球上钢铁蓄积量不断增加，资源逐年递增，不断产生的废钢铁通过简便的回收、加工就可以回炉熔炼、并反复使用，是一个无穷无尽的铁资源。

炼钢原材料知识介绍

炼钢原材料知识介绍炼钢原材料知识介绍原材料分类按性质分类，转炉原材料分为金属料和非金属料两类。

金属实包括铁水(生铁)、废钢、铁合金；非金属实包括石灰、萤石、白云石、合成渣剂、氧气、氩气、氮气，此外还有耐火材料等。

按用途分类，原材料分为金属料、造渣剂、化渣剂、氧化剂、冷却剂和增碳剂等。

1、金属料(1)、铁水(生铁)铁水是转炉的主要金属料，占金属装入量的70%~100%。

为了保证冶炼过程顺利，铁水必须满足要求。

①、铁水温度温度是铁水带入炉内物理热多少的标志，这部分热量是转炉热量的重要来源之一对转炉，铁水温度过低将造成炉内热量不足，影响熔池升温和元素氧化进程，同时不利于化渣和去除杂质，还容易导致喷溅。

因此转炉通常要求铁水温度必须大于1250C。

②、铁水成分硅硅是铁水中主要发热元素之一，生成的Si O2 是渣中主要的酸性成分，是决定炉渣碱度和石灰消耗量的关键因素。

通常，在铁水不经深度预处理时，转炉铁硅含量以在0.3%?0.8%为宜，前后波动应为0.15%。

锰锰是钢中的有益元素,铁水中的锰含量高对炼钢有好处，但是冶炼高锰生铁将导致高炉焦比提高,生产率下降。

锰在炼钢中的作用是：加速石灰的熔化，促进成渣并减少萤石用量；有利于减少顶枪粘枪和提高炉龄；有利于提高终点钢水残锰量，和提高脱硫效果。

(2)、废钢废钢是转炉主要金属料之一，它还是冷却效果比较稳定的冷却剂。

增加转炉废钢用量可以降低炼钢成本、能耗和炼钢辅助材料消耗。

废钢按来源可分为：本厂废钢、社会废钢废钢质量对转炉冶炼技术经济指标有明显影响，从合理使用和冶炼工艺出发，对废钢的要求是；①、不同性质废钢应分类存放，以避免贵重元素损失和熔炼出废品。

外观相似而成分不同的废钢不能邻近堆放。

在多数钢种中两种元素不常同时存在的两类废钢不能邻近堆放。

②、废钢入炉前应仔细检查，严防混入封闭器皿，爆炸物和毒品；严防混入钢种成分限制的元素和铅、锌、铜等金属。

③、废钢应清洁干燥、少锈，应尽量避免带入泥土沙石、油污、耐火材料和炉渣等杂质。

炼钢用原料基础知识

比制度； ◆充分发挥各种炼钢原料的功能使用效果，即钢铁料和
选渣料的合理利用。第3页/共31页Fra bibliotek一、金属料
1、铁水
铁水是转炉炼钢的主要原材料，一般占装入量的 70%100%。是转炉炼钢的主要热源。
对铁水要求有：（1）成分；（2）带渣量；（3）温度。
第4页/共31页
1）硅（Si）
第7页/共31页
对铁水带渣量的要求：高炉渣中含硫、SiO2、和Al2O3量较高，过多
的高炉渣进入转炉内会导致转炉钢渣量大，石灰消耗增加，造成喷溅，降低炉衬寿命，因此，进入转炉的铁水要求带渣量不得超过0.5%。
第8页/共31页
对铁水温度的要求：铁水温度是铁水含物理量多少的标志，铁
水物理热得占转炉热收入的50%。应努力保证入炉铁水的温度，保证炉内热源充足和成渣迅速。我国炼钢规定入炉铁水温度应大于 1250℃，并且要相对稳定。
第11页/共31页
2）废钢中不得混有铁合金（有色金属）严禁混入铜、锌、铅、锡等有色金属和橡胶，不得混有封闭器皿、爆炸物和易燃易爆品以及有毒物品。废钢的硫、磷含量均不大于 0.050%。
3）废钢应清洁干燥不得混有泥沙，水泥，耐火材料，油物等。
第12页/共31页
4）不同性质的废钢分类存放非合金钢、低合金钢废钢可混放在一起，不
电炉炼钢对生铁的质量要求较高，一般S、P 含量要低， Mn 不能高于 2.5% ， Si 不能高于 1.2%。
第14页/共31页
4、海绵铁
海绵铁是用氢气或其他还原性气体还原精铁矿而得。
一般是将铁矿石装入反应器中，通入氢气或 CO气体或使用固体还原剂，在低于铁矿石软化点以下的温度范围内反应，不生成铁水，也没有熔渣，仅把氧化铁中的氧脱掉，从而获得多孔性的金属铁即海绵铁。

炼钢基础知识讲述共70页文档

炼钢基础知识讲述
11、战争满足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
Байду номын сангаас
13、遵守纪律的风气的培养，只有领导者本身在这方面以身作则才能收到成效。—— 马卡连柯 14、劳动者的组织性、纪律性、坚毅精神以及同全世界劳动者的团结一致，是取得最后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
66、节制使快乐增加并使享受加强。 ——德谟克利特 67、今天应做的事没有做，明天再早也是耽误了。——裴斯泰洛齐 68、决定一个人的一生，以及整个命运的，只是一瞬之间。 ——歌德 69、懒人无法享受休息之乐。——拉布克 70、浪费时间是一桩大罪过。——卢梭
