岩块点荷载试验实施细则
岩基载荷试验实施细则
地基专业作业指导书岩基载荷试验实施细则文件编号：版本号：编制：批准：生效日期：岩基载荷试验实施细则1. 目的为使测试人员在做岩基载荷试验时有章可循，并使其操作合乎规范。
2. 适用范围岩基（不含全风化、强风化岩层）载荷试验的准备、现场实施和分析计算。
3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范（DB42/269-2003）》为最基本的技术依据，当该规范不明确时，参照下述规范执行：《《建筑地基基础设计规范（GB 50007-2011）》《岩土工程勘察规范（GB 50021-2001）（2009年版）》。
对于湖北省境外的检测项目，依据国标执行。
对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。
4. 工作程序4.1 预期极限荷载的确定4.1.1试验采用接近岩基抗压的实际工作条件，确定其承载力，作为设计依据，或对地基的承载力进行抽样检验和评价。
4.1.2 拟定的试验终止荷载一般不宜小于特征值的3倍。
预期最大加载值须取得委托方的明示。
4.2 现场准备4.2.1 测试前由项目经理或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：拟测点周围场地平整情况、道路是否通畅；委托方要求工期、检测数量、堆载所用堆重物准备情况等。
4.2.2 拟测点的压板底面应要求做防雨水浸泡措施（如挖排水沟等）；拟测点应取岩基持力层样品带回公司。
4.3 试验装置、设备、材料、工具的准备主梁、副梁、堆重物、传力柱、千斤顶、压力表、油压泵、油管。
承压板：直径30cm的圆钢板。
百分表，磁性表座，基准梁(φ48mm钢管)。
4.4 现场检测实施4.4.1试验加载与观测流程加压前读稳定读数，每10min读一次，连续三次不变开始加压；第一级施加荷载为预估极限承载力的1/5，以后每级1/10；每10min测读一次，连续三次读数之差均不大于0.01mm，视为稳定，加下一级荷载。
当终止加载条件出现时即终止加载，如有必要，可通报业主代表或现场监理；进行卸载与回弹观测，但如果试验加载系统有危险时除外；卸载完毕该次试验即终止。
点荷载试验规范
点荷载试验规范篇一：点荷载试验规程有条件的，要量测试件破坏瞬间的加载点间距。
计算值应取三位有效数字篇二：点荷载试验2.12 点荷载强度试验2.12.1 点荷载强度试验适用于各类岩石。
2.12.2 试件可用钻孔岩心，或从岩石露头、勘探坑槽、平洞、巷道中采取的岩块。
试件在采取和制备过程中，应避免产生裂缝。
2.12.3 试件尺寸应符合下列规定：（１）当采用岩心试件作径向试验时，试件的长度与直径之比不应小于１；作轴向试验时，加荷两点间距与直径之比宜为0.3～1.0。
（２）当采用方块体或不规则块体试件作试验时，加荷两点间距宜为30～50mm；加荷两点间距与加荷处平均宽度之比宜为0.3～1.0；试件长度不应小于加荷两点间距。
2.12.4 试件含水状态可根据需要选择天然含水状态、烘干状态、饱和状态或其它含水状态。
试件烘干和饱和方法应符合本标准第2.4.5条的规定。
2.12.5 同一含水状态下的岩心试件数量每组应为5～10个，方块体或不规则块体试件数量每组应为15～20个。
2.12.6 试件描述应包括下列内容：（１）岩石名称、颜色、矿物成分、结构、风化程序、胶结物性质等。
（２）试件形状及制备方法。
（３）加荷方向与层理、节理、裂隙的关系。
（４）含水状态及所使用的方法。
2.12.7 本试验应采用点荷载试验仪。
2.12.8 试验应按下列步骤进行：（１）径向试验时，将岩心试件放入球端圆锥之间，使上下锥端与试件直径两端紧密接触，量测加荷点间距。
接触点距试件自由端的最小距离不应小于加荷两点间距的0.5。
（２）轴向试验时，将岩心试件放入球端圆锥之间，使上下锥端位于岩心试件的圆心处并与试件紧密接触。
量测加荷点间距及垂直于加荷方向的试件宽度。
（３）方块体与不规则块体试验时，选择试件最小尺寸方向为加荷方向。
将试件放入球端圆锥之间，使上下锥端位于试件中心处并与试件紧密接触。
量测加荷点间距及通过两加荷点最小截面的宽度（或平均宽度）。
接触点距试件自由端的距离不应小于加荷点间距的0.5。
建筑岩基载荷试验细则
一、应用范围
适用于适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
二、检测标准
《建筑地基基础设计规范》（GB 50007—2002）
三、检测设备
千斤顶、百分表、刚性承压板。
四、检测操作细则
1、采用圆形刚性承压板，直径为300mm.当岩石埋藏深度较大时,可采用钢筋混凝
土桩但桩周需采取措施以消除桩身与土之间的摩擦力。
2、测量系统的初始稳定读数观测:加压前,每隔读10min读数一次,连续三次读数
不变可开始试验
3 、加载方式:单循环加载,荷载逐级递增直到破坏,然后分级卸载。
4、荷载分级：第一级加载值为预估设计荷载的1/5，以后每级为1/10。
5、沉降量测读加载后立即读数以后每10min读数一次。
6、稳定标准连续三次读数之差均不大于0.01mm。
7、当试验过程出现下列情况之一，可终止加载并卸荷。
（1）沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；
（2）压力加不上或勉强加上而不能保持稳定；
（3）加至最大荷载；
每级卸载为加载时的两倍，如为奇数，第一级可分为三倍。
每级卸载后,隔10min
测读一次，测读三次后可卸下一级荷载。
全部卸载后，当测读到半小时回弹量小于
0.01mm时，即认为稳定。
江泰吉微盘http://www.jiangtaitz.co m P80iep90a440。
点荷载试验作业指导书
点荷载试验作业指导书
1 依据
(1)《水利水电工程岩石试验规程》SL264-2001；
(2)《工程岩体试验方法标准》GB/T50266-2013；
(3)《水利水电工程岩石试验规程（补充部分）》DL/T
5368-2007。
2 目的及范围
2.1目的
编制本作业指导书是为了规范、准确的完成对岩石抗拉强度的试验。
2.2范围
本试验适用于除极软岩以外的各类岩石。
3 仪器设备
(1)点荷载试验仪（载荷容量不小于50KN）。
(2)游标卡尺。
4 试件制备
(1)试件可采用钻孔岩心或从岩石露头、勘探坑槽、洞室中
采取的岩块。
试件在采集和制备过程中应避免扰动。
5 试件尺寸
(1)作径向试验的岩心试件，长度与直径之比应大于1.0；
作轴向试验的岩心试件，长度与直径之比宜为0.3~1.0.
(2)方块体试件或不规则块体试件，其尺寸应为50±
35mm，两点载点间距与试件加载处平均宽度之比
第 1 页共6 页。

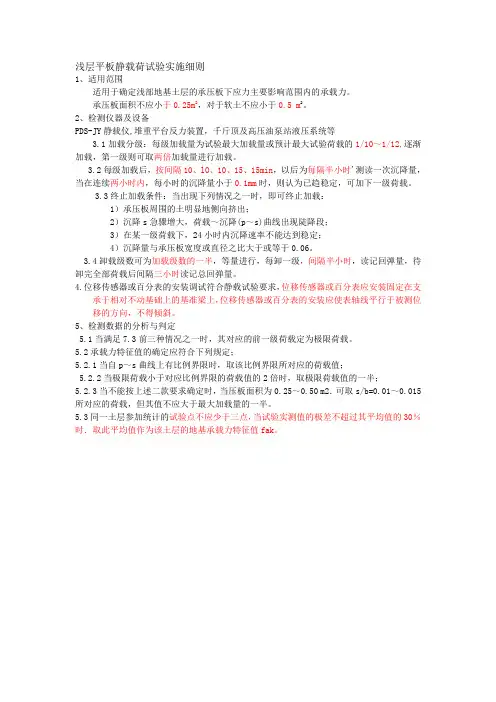

浅、深、岩、复、静载荷试验实施细则
1、适用范围适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力。
承压板面积不应小于0.25m2，对于软土不应小于0.5 m2。
2、检测仪器及设备PDS-JY静载仪,堆重平台反力装置，千斤顶及高压油泵站液压系统等3.1加载分级：每级加载量为试验最大加载量或预计最大试验荷载的1/10～1/12,逐渐加载，第一级则可取两倍加载量进行加载。
3.2每级加载后，按间隔10、lO、10、15、15min，以后为每隔半小时'测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。
3.3终止加载条件：当出现下列情况之一时，即可终止加载：1）承压板周围的土明显地侧向挤出；2）沉降s急骤增大，荷载～沉降(p～s)曲线出现陡降段；3）在某一级荷载下，24小时内沉降速率不能达到稳定；4）沉降量与承压板宽度或直径之比大于或等于0.06。
3.4卸载级数可为加载级数的一半，等量进行，每卸一级，间隔半小时，读记回弹量，待卸完全部荷载后间隔三小时读记总回弹量。
4.位移传感器或百分表的安装调试符合静载试验要求，位移传感器或百分表应安装固定在支承于相对不动基础上的基准梁上，位移传感器或百分表的安装应使表轴线平行于被测位移的方向，不得倾斜。
5、检测数据的分析与判定5.1当满足7.3前三种情况之一时，其对应的前一级荷载定为极限荷载。
5.2承载力特征值的确定应符合下列规定；5.2.1当自p～s曲线上有比例界限时，取该比例界限所对应的荷载值；5.2.2当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；5.2.3当不能按上述二款要求确定时，当压板面积为0.25～0.50 m2．可取s/b=0.01～0.015所对应的荷载，但其值不应大于最大加载量的一半。
5.3同一土层参加统计的试验点不应少于三点，当试验实测值的极差不超过其平均值的30％时．取此平均值作为该土层的地基承载力特征值fak。
土(岩)地基载荷试验规范及方法
土（岩）地基载荷试验规范及方法1 目的确定承压板下应力主要影响范围内土层的承载力和变形参数，确保检测工作的质量，为设计和施工验收提供可靠依据。
2 适用范围适用于检测天然土质地基、岩石地基及采用换填、预压、压实、挤密、强夯、注浆处理后的人工地基的承压板下应力影响范围内的承载力和变形参数。
3 总则3.1《建筑地基检测技术规范》JGJ 340-20153.2《铁路工程地质原位测试规程》TB 10018-20183.3《岩土工程勘察规范》GB 50021-2001（2009版）3.4《城市轨道交通岩土工程勘察规范》GB 50307-20123.5《公路桥涵地基与基础设计规范》JTG 3363-20193.6基桩施工图3.7岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时，检测机构应获得委托方书面形式的委托函，以帮助了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，必要时检测技术人员到现场勘察，使地基检测做到有的放矢，以提高检测质量。
主要收集内容有：岩土工程勘察资料、地基设计施工资料、基坑平面图、现场辅助条件情况（如道路情况、水、电等）及施工工艺等等。
其中地基资料主要内容包括地基土类别、设计标高、检测时标高、施工基坑坑底标高、设计地基承载力特征值等等。
4.3 制定检测方案在明确了检测目的并获得相关的技术资料后，技术人员应着手制定地基检测方案，以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。
检测方案的主要内容包括：工程概况、抽样方案、所需的机械或人工配合、试验周期等等。
检测方案需根据实际情况进行动态调整。
4.4 前期准备4.4.1 检测的仪器设备根据不同的检测要求组织配套、合理的检测设备，如根据最大试验荷载合理选择千斤顶和不同量程的压力表或压力（荷载）传感器（满足在量程的20%—80%范围内）。
水利水电工程岩石试验规程[SL264-2001]条文说明
![水利水电工程岩石试验规程[SL264-2001]条文说明](https://img.taocdn.com/s3/m/4f47fa75f46527d3240ce0a9.png)
点荷载强度试验
岩石点荷载强度试验是指将岩石试件置于点荷载试验仪
上下两个球端圆锥之间 施加集中载荷直至试件破坏 以测定岩石
点荷载强度指数和各向异性指数的一种试验方法 该试验方法成
式中
煤油密度 纯水密度 瓶和煤油总质量 瓶和纯水总质量 比重瓶质量
块体密度试验
岩石块体密度是试件质量与试件体积的比值 根据岩石 含水状态 岩石块体密度可分为天然密度 干密度和饱和密度
选择试验方法时应主要考虑试件制备的难度和水对岩石的影 响
密封法试验当以石蜡为密封材料时 由于石蜡的融点较高 在 蜡封过程中会引起试件含水量的变化 同时试件也会产生干缩 这
岩体变形试验
承压板法试验 狭缝法试验 单 双 轴压缩法试验 钻孔径向加压法试验 隧洞液压枕径向加压法试验 隧洞水压法试验
岩体强度试验
混凝土与岩体接触面直剪试验 结构面直剪试验 结构面直剪蠕变试验 岩体直剪试验 岩体三轴压缩试验 岩体载荷试验
岩体应力测试
孔壁应变法测试 孔底应变法测试 孔径变形法测试 水压致裂法测试 表面应变法测试
中存在层面时 加载方向应分别平行层面和垂直层面 以获取各向 异性岩石的最小和最大点荷载强度指数
图 各向异性岩石试验的加载方向
垂直层面 平行层面
本条规定了有效试验的判定方法 当破坏面未通过两加 载点时 认为试验是无效的 图
对非标准试件 在计算点荷载强度指数 时 引入了等价 岩心直径 的概念 并对径向试验 轴向试验 方块体和不规则块
单轴抗压强度试验
岩石单轴抗压强度是试件在无侧限条件下受轴向力作用 破坏时单位面积所承受的载荷 本试验采用直接压坏试件的方法 确定岩石单轴抗压强度 也可以在一个试件上先进行岩石单轴压 缩变形试验后再将试件压坏 测定岩石单轴抗压强度
野外点荷载试验及岩石单轴饱和抗压强度的确定（野外实用）
野外点荷载试验及岩石单轴饱和抗压强度的确定（野外实用）一、野外点荷载试验方法引自：《工程岩体试验方法标准》（GB/T 50266-99）二、岩石坚硬程度确定岩石单轴饱和抗压强度(R c)：岩石坚硬程度的定量指标，应采用岩石单轴饱和抗压强度(Rc)。
R c应采用实测值。
当无条件取得实测值时，也可采用实测的岩石点荷载强度指数(I S(50))的换算值，并按下式换算：岩石单轴饱和抗压强度(R c)与定性划分的岩石坚硬程度的对应关系，可按表引自：《工程岩体分级标准》（GB 50218—94）三、点荷载强度指数I s（50）的确定按下列规定获得的点荷载强度指数I s（50）。
（1）试件尺寸：径向加载试验用的岩芯，直径取30≤d≤70mm，长度为试件直径的1.4倍。
轴向加载试验用的岩芯，直径取30≤d≤70mm，长度为试件直径的0.5～1.0倍。
不规则试件的最短边长b＝30～80mm，加荷点间距（D）与最短边长之比D／b＝0.5～1.0。
（2）点荷载强度指数I s（50）用下式计算：I s（50）＝I s·K d·K Dd(1)式中I s（50）——直径为50mm标准试件的点荷载强度指数；I s——非标准试件的点荷载强度指数；K d——尺寸效应修正系数；K Dd——形状效应修正系数；P——破坏时的荷载。
试件尺寸与标准试件尺寸一致时，取K d＝1。
在其它情况下尺寸效应修正系数按下式计算，但需将直径d的单位用厘米代入式中：K d ＝0.4905d0.4426 （2）试件形状效应修正系数按下式计算：K Dd＝0.3161e2.303〔（D/b+logD/b）÷2〕（3）在使用式（1）时，当测试采用圆柱状岩芯，取K Dd＝1；当测试采用不规划试件，取K d＝1。
岩石点荷载强度与单轴抗压强度的对比试验
岩石点荷载强度与单轴抗压强度的对比试验摘要：点载荷试验是一种使用便携式仪器快速对岩石单轴抗压强度进行确定的试验方法，可以使用现场的不规则试件或岩芯试件进行测试。
岩石点荷载试验不需要对岩样进行加工、设备轻便，可用于室内与现场试验，特别适于破碎、强度低及易风化岩样的现场快速强度试验。
为保证试验数据的可靠性，本文对点荷载试验的试件选择、安装与试验要点进行了总结。
通过实例对点荷载强度与传统标准试样单轴抗压强度的试验结果进行对比，证明其结果的基本一致性，说明其应用于岩石强度的现场快速试验是基本准确和可行的。
关键词：荷载试验；单轴抗压强度；试验要点；强度对比1 引言岩石强度是岩石最基本、最重要的力学指标之一，也是设计地基承载力、进行岩体分类的必要参数。
准确测试岩石强度指标是试验工作者的基本职责。
在日常工作中，岩体不可能都是完整、坚硬、不风化、不崩解的，特别是重庆地区，软岩～较软岩（如低强度砂岩、泥岩）较普遍，钻探勘察过程中，这类岩石极易遇水崩解、遇光风化，要保证原状样品送到实验室并经制样后满足新鲜、不扰动是基本不可能的，部分岩体本身破碎，要取得易于加工成标准尺寸的样品极为困难。
近年来旋挖成孔施工工艺，造成施工阶段不易取得用于室内单轴抗压强度试验的验槽样。
上述多种原因，迫切需要解决易风化、易崩解、易破碎、不规则小块样品的现场快速试验问题。
因此点荷载试验及其准确性是试验、勘测、设计、施工工作者比较关心的的重要问题。
2 试件的选择要点（1）在试样采取时应避免带裂缝且具有一定代表性的岩石。
试件在运输或制备时应避免扰动，以防止碰撞等行为破坏岩石原有的完整性或产生裂缝。
（2）非标准试件的选择和标准试件的制备尺寸及数量应符合规定。
（3）根据试验条件及坏境等的限制，对试件的含水状态可根据需要选择天然、饱和或烘干状态。
同一含水状态和加载方向下应划规为一组进行试验。
（4）试验时应对试件进行描述：包括每组试件采样的地点、岩石名称、颜色、矿物成分及风化程度、试件形状、尺寸及制备方法、层理、裂隙及加载方向的关系以及含水状态等。
煤和岩石点荷载强度指数测定方法
（7）
式中：
V—偏离度；
M—点载荷指数的标准差，单位为兆帕（MPa），按式（8）计算。
（8）2.7当加载两点间距不等于50mm时，应对计算值进行修正。当其试验数据较多，且同一组试件中的等价岩心直径具有多种尺寸，而加载两点间距不等于50mm时，应根据试验结果，绘制 与破坏载荷P的关系曲线，并在曲线上查找 对应的P50值，按式（9）计算岩石点载荷强度指数：
b—通过两加载点最小截面的宽度（或平均宽度），单位为毫米（mm）。
2.5按式（6）计算每组试件点荷载强度指数的算术平均值：
（6）
式中：
—试件平均点载荷强度指数，单位为兆帕（MPa）；
Isi—第i个试件的点载荷强度指数，单位为兆帕（MPa）；
n—当一组有效的试验数据不超过15个时，应舍去最高值和最低值，n=有效试验个数-2；当一组有效试验数据超过15个时，可舍去前两个高值和后两个低值，n=有效试验个数-4。
1.2.2用卡尺测量试件的最小尺寸并在该处做标记，将测得数据填入记录表内。
1.2.3将试件放在点荷载仪的加载锥之间，沿试件的最小尺寸加载，使上下锥端位于试件中心处并与试件紧密接触。接触点距试件自由端的距离不应小于加载点间距的0.5倍。
1.2.4均匀地施加载荷，使试件在10s~60s内破坏，记录破坏荷载，并对加载过程中出现的现象和破坏后的试件进行描述。
（9）
式中：
Is（50）—经尺寸修正后的点载荷强度指数，单位为兆帕（MPa）；
P50—根据 为2500mm2时的P值，单位为牛（N）。
2.8当加载两点间距不等于50mm，且其试验数据较少，不宜采用2.6方法修正时，应按式（10）和式（11）计算点载荷强度指数：
岩石点荷载试验报告
岩石点荷载试验报告
本试验的目的是为了测定岩石的点荷载承载力和变形特性，从而进一步了解岩石的力学性质。
试验原理：
本试验采用点荷载试验方法，即在岩石表面施加一个集中载荷，通过测定载荷和岩石的沉降量来计算岩石的承载力和变形特性。
试验中所使用的载荷为静载荷，即施加的载荷在试验过程中保持不变。
试验过程：
本次试验选择了一块破碎花岗岩样品进行测试。
首先，对样品进行了清洁和研磨处理，以确保试验结果的准确性和可比性。
然后，将样品放置于试验台上，调整试验机的位置和工作状态，以便开始试验。
接下来，开始施加载荷，并通过外部传感器记录下载荷大小和岩石的沉降量，直到岩石出现破坏或载荷达到最大值为止。
试验完成后，对试验数据进行了处理和分析，得出了岩石的承载力和变形特性等参数。
试验结果：
根据试验数据，我们得出了破碎花岗岩样品的点荷载荷载荷承载力为XXXkN，变形特性表现为XXX。
此外，通过对试验数据的分析，
我们还得出了该破碎花岗岩样品的力学特性参数，如弹性模量、刚度、泊松比等。
结论：
本次试验的结果表明，点荷载试验方法能够有效地测定岩石的承载力和变形特性。
通过对试验结果的分析，可以得出岩石的力学特性
参数，为岩石工程的设计和施工提供了重要的参考依据。
同时，本试验所采用的方法和工具也具有一定的参考价值和推广应用价值。
岩基载荷试验方案
岩基载荷试验方案Xxxxxxxxxx工程人工挖孔灌注桩基础检测方案Xx冶金建筑工程质量检测有限公司二?一?年一月------------------------工程人工挖孔灌注桩基础检测方案方案编写人:方案审核人:方案审定人:检测单位资质:(检)字第006号邮政编码: 检测单位地址:联系电话:,目录一、前言二、检测目的三、检测技术依据四、检测工作量五、场区工程地质概况六、岩基载荷试验方案1、岩基载荷试验仪器设备2、岩基载荷试验技术要求3、现场设备安装4、现场测试及资料整理七、检测技术成果八、现场安全措施附:岩基载荷试验施工方案图,一、前言---------工程，层数为13F，框架剪力墙结构，基础采用人工挖孔灌注桩，桩径不等，基础持力层为中风化泥岩层，设计要求桩端岩石地基承载力特征值?2000 kPa。
受------------委托，---------质量检测有限公司承担了本工程人工挖孔灌注桩基础岩基载荷试验检测。
二、检测目的通过岩基载荷试验，判定工程场地内中风化泥岩层作为人工挖孔灌注桩基础持力层的承载力是否符合设计要求。
三、检测技术依据本次检测工作主要的技术规范、标准及依据如下:1、《建筑地基基础设计规范》(GB50007-2002)2、《-----省建筑地基基础质量检测若干规定》(修订本)(川建发[2004]66号)3、《建筑基桩检测技术规范》(JGJ106-2003)4、《建筑桩基技术规范》(JGJ94-94)5、《岩土工程勘察规范》(GB50021-2001)6、业主及设计单位提供的技术资料四、检测工作量1、单体工程按总桩数的1%且不少于3点在桩底平面处进行岩基载荷试验。
2、本工程检测点的数量和位置由建设、设计、监理等单位共同确定。
五、场区工程地质概况---------六、岩基载荷试验方案(一)岩基载荷试验仪器设备1、承压板:采用圆形钢板(直径φ300mm、厚度h30mm)。
,2、加荷系统:由标定过的QF100t油压千斤顶配0.4级的精密压力表及高压油泵组成。
新版GBT 50266-2013《工程岩体试验方法标准》培训
承压板法变形试验根据 试验成果可计算岩体弹 性（变形）模量，勘察 规范里的载荷试验一节 有浅层平板载荷试验及 深层平板载荷试验试验 成果计算土层变形模量 的公式，这个公式与其 基本一致。
3承压板法岩体 变形试验
其中我们应用最多的单轴抗压强度试验、点荷载强度试验、 岩体/岩块声波速度测ห้องสมุดไป่ตู้等章节无太大变化。
1单轴抗压强度试验
GB/T 50266-99
GB/T 50266-2013
GB/T 50266-99 GB/T 50266-2013
2点荷载强度试验
2点荷载强度试验
2点荷载强度 试验
3承压板法岩体 变形试验
新版GB/T 50266-2013 《工程岩体试验方法标准》变化探讨
青岛市勘察测绘研究院检测中心 青岛海泊尔建设工程检测有限公司
二零一四年二月
李鹏
综述
新版《工程岩体试验方法标准》编号为GB/T 50266-2013， 自2013年9月1日起实施。原行业标准《工程岩体试验方法标 准》 GB/T 50266-99同时废止。
岩基载荷检测实施细则
岩基载荷检测实施细则一、编制依据本细则依据《建设地基处理技术规范》（JGJ79-2002)《建筑地基基础工程施工质量验收规范》GB 50202-2002《建设地基基础设计规范》GB50007-2002编制。
二、编制目的为正确使用静力载荷测试仪，保证岩基载荷检测静载试验操作过程的正确和结果的精确，制定本细则。
三、检测人员检测人员应经过培训，通过专项检测考试，具有相应的资质。
四、适用范围岩基载荷检测适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
五、设备仪器及其安装1、仪器设备1.1 JCQ-503D静力荷载测试仪.（设备有效期为一年）●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%（含传感器）●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1（含传感器）量程单次50mm，可多次累加测量1.2 QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3 MFX 数显千分表规格50mm 精度0.0０1mm 4台1.4油压传感器型号-CYB-10S 量程0-80Mpa1.5荷载传感器量程1000kN2、仪器设备的安装2.1检测加载采用油压千斤顶。
油压千斤顶的中心与承压筒或承压板中心重合，它所提供的最大力不小于最大加载量的1.2～1.5倍。
2.2荷载测量可用放置在千斤顶上的测力计、荷重传感器直接测定；或采用并联于油压千斤顶油路的压力表或压力传感器测定油压力，根据油压千斤顶校验率定值（曲线）换算荷载。
测力计、荷重传感器的测量误差不大于1%，合理选择测力计或荷重传感器，最大试验荷载不小于测力计或荷重传感器量程的0.15倍。
压力传感器的测量误差不大于1%，压力表精度应优于或等于0.4级，最大试验荷载不小于压力表或压力传感器量程的0.25倍。
点荷载试验数据处理
点荷载强度试验1.点荷载强度试验适用于各类岩石。
2.试件可用钻孔岩心，或从岩石露头、勘探坑槽、平洞、巷道中采取的岩块。
试件在采取和制备过程中，应避免产生裂缝。
试件尺寸应符合下列规定：（1）当采用岩心试件作径向试验时，试件的长度与直径之比不应小于１；作轴向试验时，加荷两点间距与直径之比宜为0.3～1.0。
（2）当采用方块体或不规则块体试件做试验时，加荷两点间距宜为30～50mm；加荷两点间距与加荷处平均宽度之比宜为0.3～1.0；试件长度不应小于加荷两点间距。
3.试件含水状态可根据需要选择天然含水状态、烘干状态、饱和状态或其它含水状态。
试件烘干和饱和方法应符合本标准第2.4.5条的规定。
4.同一含水状态下的岩心试件数量每组应为5～10个，方块体或不规则块体试件数量每组应为15～20个。
试件描述应包括下列内容：（1）岩石名称、颜色、矿物成分、结构、风化程序、胶结物性质等。
（2）试件形状及制备方法。
（3）加荷方向与层理、节理、裂隙的关系。
（4）含水状态及所使用的方法。
5.本试验应采用点荷载试验仪。
试验应按下列步骤进行：（1）径向试验时，将岩心试件放入球端圆锥之间，使上下锥端与试件直径两端紧密接触，量测加荷点间距。
接触点距试件自由端的最小距离不应小于加荷两点间距的0.5倍。
（2）轴向试验时，将岩心试件放入球端圆锥之间，使上下锥端位于岩心试件的圆心处并与试件紧密接触。
量测加荷点间距及垂直于加荷方向的试件宽度。
（3）方块体与不规则块体试验时，选择试件最小尺寸方向为加荷方向。
将试件放入球端圆锥之间，使上下锥端位于试件中心处并与试件紧密接触。
量测加荷点间距及通过两加荷点最小截面的宽度（或平均宽度）。
接触点距试件自由端的距离不应小于加荷点间距的0.5倍。
（4）稳定地施加荷载，使试件在10～80ｓ内破坏，记录破坏荷载。
（5）试验结束后，应描述试件的破坏形态。
破坏面贯穿整个试件并通过两加荷点为有效试验。
试验成果整理应符合下列要求：（1）岩石点荷载强度I S=P/D e2式中：IS—未经修正的岩石点荷载强度（MPa）P —破坏荷载（N）De—等价岩芯直径（mm）（2）径向直径时，应按下列公式计算等价岩芯直径De：D e2= D2 D e2=DD′式中：D —加载点间距（mm）D′—上下锥端发生贯入后，试件破坏瞬间的加载点间距（mm）（3）轴向、方块体或不规则块体试验时应按下列计算公式计算等价岩芯直径De：D e2=4WD/π D e2=4WD′/π式中：W—通过两加荷点最小截面的宽度（或平均宽度）（mm）（4）当加荷两点间距不等于50mm时，应对计算值进行修正。
GB／T50266-99 工程岩体试验方法标准条文
因为岩石的吸水性能和单轴抗压强度对岩石的风化程度及岩石中
微裂隙的发育程度较为敏感 采用抗压试件使资料成果更趋完整
本条说明同第
条的说明
膨胀性试验
岩石膨胀性试验是测定天然状态下含易吸水膨胀矿物岩 石的膨胀性质 如粘土岩类岩石 其它岩石也可采用本标准 主要 包括下列内容
岩石自由膨胀率是岩石试件在浸水后产生的径向和轴向 变形分别与试件直径和高度之比 以百分数表示
条件下的三向压缩强度 据此计算岩石在三轴压缩条件下的强度
参数 本试验采用等侧压条件下的三轴压缩试验 是指适用于三
向应力状态中的特殊情况 即
在进行三轴压缩试验
的同时 应进行岩石单轴抗压强度 抗拉强度试验
侧压力值的选定 主要依据三轴试验机的性能和岩石性
质 试件采取防油措施的原因 是为了避免因油液渗入试件而影
下的含水率 其它试验要求的烘干试件 仍按试验规定的烘干标
准执行
对于含有结晶水矿物的岩石 含水率试验应降低烘干温
度 在未取得充分论证之前 对这类岩石的含水率试验 可用烘干
温度
或者用抽气干燥缸在真空压力表读数为
及
的温度范围内使之干燥
本试验采用称量控制 将试件反复烘干至称量达到恒量为
止 如果在对某些岩石作了烘干研究 取得论证后 也可改用时间
注意的主要问题作如下说明
回弹 当加压方向与地面不相垂直时 考虑安全的原因 允许保持
一小压力 这时岩体回弹是不充分的 所计算的岩体弹性模量值可
能偏大 应在记录中预以说明
柔性承压板中心孔法变形试验中 当承压板直径大于
时 由于岩体中应力传递至深部 需要一定时间过程 稳定读数时
间应适当延长 各测表应同时读取变形稳定值 应注意保护钻孔
岩石点荷载试验试样要求
岩石点荷载试验试样要求
咱来说说岩石点荷载试验的试样要求哈。
首先呢，这试样得是完整的岩石块。
可不能是那种碎成渣儿的，得有一定的完整性，就像你挑苹果，总不能挑烂掉的吧。
要是岩石块有明显的大裂缝，特别是那些贯穿整个石块的大缝儿，那可不行，这就好比一个碗有个大口子，就不算是个好碗了。
试样的形状呢，虽然不需要特别规则，但也不能奇形怪状得太离谱。
大致像个长方体或者圆柱体那样就比较好，要是长得像个八爪鱼似的，做试验的时候就不好操作啦。
尺寸方面也有讲究。
它不能太小，太小的话在试验的时候就不好夹取，而且试验结果可能也不准确。
但也不能太大，太大的话仪器可能都搞不定它，就像小马拉大车，那肯定不行。
一般来说，要根据试验仪器的规格来确定合适的大小范围，就像不同大小的鞋子要配不同大小的脚一样。
还有啊，在采集试样的时候要小心，可不能把它弄伤了或者破坏了它原来的状态。
这就好比你捉蝴蝶，不能把蝴蝶的翅膀弄破了，不然它就不是原来那个完整的蝴蝶了。
点荷载试验
绢云母片岩的点荷载试验之袁州冬雪创作点荷载试验（PointLoadingTest）是一种在点荷载下测试岩石、混凝土或其他天然建筑资料的抗拉强度的简便方法.试验时将试样夹在两个球状加荷锥头之间,施以荷载直至压试样压裂、断开.根据达到破坏时的最大荷载和两锥头端点间距,即可求出试样的抗拉强度,据此可计算出试样的抗压强度.这一方法的优点是仪器设备轻便,可携带至现场停止试验,试样无需加工,可及时获得试验数据.通过点荷载试验分别对处于风干状态和浸水24小时后的绢云母片岩停止抗压强度的测定.试验仪器（a）点荷载试验仪照片（b）点荷载试验仪剖面图图1 点荷载试验仪试样制备风干状态与浸水状态所用岩块均采自同一料堆，大小、厚度尽可能坚持一致，利于对比.采样和制备过程中，尽可能防止人为裂痕、点荷载试验计算过程式中：———未经修正的岩石点荷载强度（MPa）———破坏荷载（N）———等效岩芯直径（mm）(2) 径向试验时,应按下列公式计算等效岩芯直径：式中：———加荷点间距（mm）———上下锥端发生贯入后,试件破坏瞬间的加荷点间距（mm）.（3）轴向、方块体或不规则块体试验时，等价岩芯直径应按下式计算：或式中：b———通过两加荷点最小截面的宽度（或平均宽度）（mm）.（4）当加荷两点间距D不等于50mm时,应对计算值停止修正,以求得岩石点荷载强度指数.当其试验数据较多,且同一组试样中的具有多种尺寸,而加荷两点间距不等于50mm 时，应根据试验成果绘制与破坏荷载的关系曲线，并在曲线上找出对应的值，按下式计算岩石点荷载强度指数：式中：———经尺寸修正后的岩石点荷载强度指数（MPa）———~关系曲线上为2500时的值（MPa）别的，当加荷两点间距不等于50mm,且其试验数据较少,不宜采取上述方法修正时,应按下列公式计算岩石点荷载强度指数:式中：———尺寸修正系数；m———修正系数，由同类岩石的经历值确定，规范规定一般m可取0.45.式中：）.应采取实测值.当不具有条件获得实测值时，也可采取实测的岩石点荷载强度指数（）的换算值，可以按下式停止换算：点荷载强度试验试验成果及分析表1绢云母片岩风干状态点荷载强度试验成果表试样编号破坏荷载P D bKN mm mm mm2MPa MPa MPa123456712891810111212131415由表1中数据计算可知，绢云母片岩在风干状态下的单轴抗压强度大于30 MPa的试样约占总数的94%，其中最大的强度达到了121.976MPa，平均值为67.917MPa.由此可知，绢云母片岩在风干状态下的强度较高.浸水的绢云母片岩试验与风干试验取自同一岩体，便于比较分析.在对浸水24h后的试样停止点荷载试验的成果分析时，引入了软化系数的概念对岩样的单轴抗压强度的成果停止了分析.岩石的软化性（软化系数）：岩石的软化性是指岩石耐风化、耐水浸的才能.软化系数为：KR=Rb/Rc式中 KR———岩石的软化系数，KR<0.75时称为易软化的岩石；Rb———饱和极限抗压强度（MPa）；Rc———干极限抗压强度（MPa）.表2绢云母片岩浸水24h后点荷载强度试验成果表试样编号破坏荷载P D bKN mm mm mm2MPa MPa MPa1 2 3 4 5 6 7 8 9 10 11 12由表2中数据计算可知，绢云母片岩在浸水24h后的点荷载强度特征，其单轴饱和抗压强度大于30 MPa的试样占总数的67%.其中最大值为63.829 MPa，平均值为40.719 MPa.经计算，软化系数为0.60.通过数据对比，绢云母片岩浸水24h后其单轴抗压强度较浸水前分明降低.岩石按软化系数KR可分为软化岩石和不软化岩石，软化系数KR值小于等于0.75时，为软化岩石.因为绢云母片岩的软化系数为0.60，小于0.75，所以该试样属于蜕变软岩的范畴.浸水后的片岩，用手指按压，片岩层间节理面有水分渗出并带有气泡.点荷载集中处附近呈粉化状破坏.浸水后的试样强度分明降低.其主要原因是改试样存在蜕变风化，绢云母片岩的组织布局部分破坏，风化裂隙发育，节理、片剃头育较差.试样浸水后，层间被水润滑，试样中的颗粒矿物浸水软化，从而使岩石的强度降低.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩块点荷载试验实施细则
1．目的
点荷载可为岩石分级及按经验公式计算岩石的抗压强度参数提供依据。
2．适用范围
本试验适用于除极软岩以外的各类岩石。
3．引用文件
主要引用JTGE41-2005公路岩石试验规程
4．所需主要设备
（1）点荷载试验仪：如图T0225-1所示，它包括：
①加载系统：主要包括油烟机、承压框架、球端圆锥状压头。
油压机出力为50KN，加载框架应有足够的刚度，要保证在最大破坏荷载的反复作用下不产生永久性扭曲；球段圆锥状压板的球段曲率半径为5mm，球最体的顶角为60°（如图T0225-1b）所示，采用坚硬材料制成，如碳化钨等。
在试验过程中，上下压板必须保持在同一轴线上，偏差不得超过±0.2mm。
②荷载测量系统：油压表两个，最大量程分别为10MPa、60MPa，其测量精度应保证达到破环荷载读数P的2%。
整个荷载测量系统应能抵抗液压冲击和振动，不受反复加载的影响。
③标距测量部分：采用0.2mm刻度钢尺或位移传感器，应保证试样加荷点间距的测量精度到±0.2mm。
⑵卡尺或钢卷尺，精度为±0.2mm。
⑶地质锤。
3．试件尺寸应符合下列要求：
5.试件尺寸应符合下列要求：
（1）岩芯试样
a.径向试验：直径30-100mm，长度与直径之比应大于1。
b.轴向试验：直径与加荷点间距为30-100mm，加荷点间距与直径之比为0.3-1。
（2）方块体或不规则块体试验
a.加荷两点间距为30-50mm。
b.加荷处平均宽度与加荷点间距之比为0.3-1。
c.试样长应不小于加荷两点间距。
岩块试样的长（L）、宽（b）、高（H）应尽可能满足L≥b≥h（如图表3所示）。
试样高度一般控制在25-100mm，使之能瞒住试验仪加荷系统对试样尺寸的要求。
试样加荷点附近的岩面不宜过于凸凹不平或倾斜，否则，应加以修整。
（3）试样含水状态可根据需要选择天然含水状态、烘干状态、饱和状态或其它含水状态。
（4）试样数量应视试验性质、含水状态、岩石均质程度而定：
a.岩芯试样每组5-10个
b.方块体或不规则块体试样每组15-20个
c.如果岩石是各项异性的（如层理、片理明显的沉积岩和变质岩），还应再分为平行和垂直层理加荷的两个亚组，每组试样不少于15个
（5）试件描述应包括下列内容：
7.1岩石名称、颜色、矿物成分、结构、风化程度、胶结物性质等。
7.2加荷方向与岩石试件内层理、节理、裂隙的关系及试件加工中出现的问题。
7.3含水状态及所使用的方法。
6.试验步骤
（1）检查试验仪上、下两个加荷锥头是否准确骒中，并利用框架立柱上的标尺读出两锥头间的零位移值。
（2）测量试样的长（L）、宽（b）、高（h）尺寸。
对不规则试样，应通过试样的中点测量上述尺寸。
（3）描述试样的结构、构造、裂隙及风化程度等牲征。
（4）试样安装
（1）径向试验：将岩芯试样放入球端圆锥之间，使上、下锥端与试样直径两端紧密接触，量测加荷点间距。
接触点距试样自由端的最小距离应不小于加荷两点间距的2/5。
（2）轴向试验：将岩芯试样放入球端圆锥之间，使上、下锥端位于岩芯试样的圆心处并与试样紧密接触。
量测加荷点间距及垂直加荷方向的宽度。
（3）方块体与不规则块体试验：选择试样最小尺寸方向为加荷方向。
将试样放入球端圆锥之间，使上、下锥端位于试样中心处并与试样紧密接触，量测加荷点间距及通过两加荷点最小截面的宽度（或平均宽度）。
接触点距试样自由端的距离不小于加荷点间距的1/2。
若测定软弱面强度，则应保证加荷的连线在同一软弱面中，如图：
（5）以在10s ～60s 内能使试样破坏的加荷速度匀速加荷，直至试样破坏，记录破坏荷截。
如果破坏面只通过一个加荷点（如图所示）便产生局部破坏。
则该次试验无效。
（6）试验结束后，应描述试样的破坏形态（破坏面是平直的或弯曲的等）。
凡破坏面贯穿整
个试样并通过两加荷点的均为有效试样。
7.结果整理
（1）按式（T0225-1）计算破坏荷载：
P=CR ＇ (T0225-1) 式中：P ——试样破坏是的总荷载（N ）；
C ——仪器标定系数，为千斤顶的活塞面积（mm2）； R ＇——油压表读数（MPa ）。
（2）按式（T0225-2）计算岩石点荷载强度指数：
2
S
e p
I D (T0225-2)
式中：
S
I ——未经修正的岩石点荷载强度指数（MPa ）；
P ——破坏荷载（N ）；
e
D ——等效岩芯直径（mm ）。
（3）按式（T0225-3）或（T0225-4）计算等效岩芯直径e
D ：
①径向试验的
e
D ：
2e D =D2 (T0225-3) 或
2
e D =DD ＇ (T0225-4)
式中：D ——加荷点间距（mm ）；
D ＇——上下锥端发生贯入后，试样破坏瞬间的加荷点间距（mm ）。
②轴向、方块体或不规则块体试验的De 按式（T0225-5）或（T0225-6）计算：
2
4e bD
D (T0225-5)
或
2
4e
bD D
＇
(T0225-6)
式中：b ——通过两加菏点最小截面的宽度（或平均宽度）（mm ）。
（4）当加荷点间距D 不为50mm 是，应为计算值进行修正，仪求得岩石点荷载强度指数(50)
I s 。
①当试验数据较多，且同一组试样中
e
D 具有多种尺寸而不等于50mm ，根据试验结果，绘制
2
e D -P 的关系曲线。
根据曲线可查找2
e D =2500mm2时对应的P50值，按式（T0225-7）
计算岩石点荷载强度指数：
50
(50)
2500s P I (T0225-7)
式中：
(50)
s I ——经尺寸修正后的岩石点荷载强度指数（MPa ）。
②当试验数据较少，不适宜用上述方法修正时，按式（T0225-8）计算点荷载强度指数：
(50)
s S
I FI (T0225-8)
50
m
e
D F
(T0225-9)
式中：F ——尺寸修正系数 ；
m ——由同类岩石的经验值确定，一般m 可取0.45。
（5）岩石点荷载强度的各向异性指数：
①按（T0225-10）计算岩石点荷载强度各向异性指数：
(50)
(50)
(50)
s s I I I
＇''
(T0225-10)
式中：(50)
I
——岩石点荷载强度各向异性指数；
(50)s I ＇——垂直于软弱面的岩石点荷载强度指数（MPa ）；
(50)
s I ''——平行于软弱面的岩石点荷载强度指数（MPa ）。
②按式（T0225-7）、（T0225-8）方法计算的垂直和平行软弱面岩石点荷载强度指数应取平
均值。
平均值计算方法是：从一组有效的试验数据中，舍去最高值和最低值，在计算其余数的平均值；当一组有效数据超过10个时，可舍去两个最高值和两个最低值，在计算其余数的平均值。
岩石的点荷载强度指数和点荷载强度各向异性指数试验结果分别精确至0.01MPa 和0.01。
（6）试验记录
点荷载试验记录应包括岩石名称、试验编号、试件编号、试件描述、试验类型、破坏荷
载、破坏特征。
岩石点荷载试验记录表s。
