同层排水系统优缺点对比
对同层排水系统的一点看法

对同层排水系统的一点看法一、什么叫"同层排水",它有什么优点:同层排水是指卫生间内卫生器具排水管不穿越楼板,排水横管在本层套内与排水总管连接,一旦发生需要清理疏通的情况,本层套内就能解决问题的一种排水方式。
目前国内同层排水是有人利用降板技术在做,但是始终有隐患,根据欧洲的经验,只要采用后排水的卫生洁具,完全可以在楼板上方放置管道,这样才是真正的同层排水技术,目前国家建设部也在研究这种同层排水的技术,该技术在北京、上海、南方等地区已有工程实例。
相对于传统的隔层排水处理方式,同层排水方案最根本的理念改变是通过本层内的管道合理布局,彻底摆脱了相邻楼层间的束缚,避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患,包括产权不明晰、噪音干扰、渗漏隐患、空间局限等,同时采用壁挂式卫生器具,地面上不再有任何卫生死角,清洁打扫变得格外方便。
其优点是:①房屋产权明晰;②卫生器具的布置不受限制;③排水噪音小;④渗漏水机率小;⑤不需要P弯或S弯。
房屋产权明晰是:卫生间排水管路系统布置在本层套住户家中,管道检修可在本户内进行,不干扰下层住户。
卫生器具的布置不受限制:因为楼板上没有卫生器具的排水预留孔,用户可自由布置卫生器具的位置,满足卫生洁具个性化的要求,开发商可提供卫生间多样化的布置格局,提高了房屋的品位。
排水管布置在楼板上,被回填垫层覆盖后有较好的隔音效果,从而排水噪音大大减小。
卫生间楼板不被卫生器具管道穿越,减小了渗漏水的机率,也能有效地防止病菌的传播。
由一只共用的"多通道地漏"或"接入器",取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
由P弯与S弯产生而自身无法克服的弊端,同层排水方式全部解决了。
对于同层排水及地漏,解释如下:在同层排水系统中,对于地漏,我们的建议是最好不设(欧美国家私人住宅卫生间不设地漏),原因有以下几点:目前大多数住宅为产权房,打扫卫生间已不用拖把。
对同层排水系统的一点看法

对同层排水系统的一点看法一、什么叫"同层排水",它有什么优点:同层排水是指卫生间卫生器具排水管不穿越楼板,排水横管在本层套与排水总管连接,一旦发生需要清理疏通的情况,本层套就能解决问题的一种排水方式。
目前国同层排水是有人利用降板技术在做,但是始终有隐患,根据欧洲的经验,只要采用后排水的卫生洁具,完全可以在楼板上方放置管道,这样才是真正的同层排水技术,目前国家建设部也在研究这种同层排水的技术,该技术在、、南方等地区已有工程实例。
相对于传统的隔层排水处理方式,同层排水方案最根本的理念改变是通过本层的管道合理布局,彻底摆脱了相邻楼层间的束缚,避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患,包括产权不明晰、噪音干扰、渗漏隐患、空间局限等,同时采用壁挂式卫生器具,地面上不再有任何卫生死角,清洁打扫变得格外方便。
其优点是:①房屋产权明晰;②卫生器具的布置不受限制;③排水噪音小;④渗漏水机率小;⑤不需要P弯或S弯。
房屋产权明晰是:卫生间排水管路系统布置在本层套住户家中,管道检修可在本户进行,不干扰下层住户。
卫生器具的布置不受限制:因为楼板上没有卫生器具的排水预留孔,用户可自由布置卫生器具的位置,满足卫生洁具个性化的要求,开发商可提供卫生间多样化的布置格局,提高了房屋的品位。
排水管布置在楼板上,被回填垫层覆盖后有较好的隔音效果,从而排水噪音大大减小。
卫生间楼板不被卫生器具管道穿越,减小了渗漏水的机率,也能有效地防止病菌的传播。
由一只共用的"多通道地漏"或"接入器",取代了传统下排水方式中各个卫生器具设置的P弯或S弯。
由P弯与S弯产生而自身无法克服的弊端,同层排水方式全部解决了。
对于同层排水及地漏,解释如下:在同层排水系统中,对于地漏,我们的建议是最好不设(欧美国家私人住宅卫生间不设地漏),原因有以下几点:目前大多数住宅为产权房,打扫卫生间已不用拖把。
同层排水介绍.

传统隔层排水缺点 管路系统在下层,容易发生产权纠纷 楼板预留孔,破坏建筑结构 需到楼下进行检修,不方便 楼下会产生冲水及排水噪音 受预留孔限制,卫生间布局不灵活 坐便器后方卫生死角,打扫不便
同层排水的优点: 1. 排水支管位于本楼层内部,不会侵占下层卫生间空间;管道漏水在本层检修,不会影响其 他业主,产权关系可以得到明确的确认。 2.卫生器具支管均在本层连接,不会破坏任何建筑结构。 3.排水支管墙前安装,假墙可有效隔离卫生间内的排水噪音,防止噪音对楼下住户的干扰。 4.隐蔽式水箱的冲水很高,可以最大限度地利用势能冲水,冲水效果最佳。 5.不受坑距的限制,可在卫生间内实现自由组合,建筑布局更加自由。
假墙顶面本身就是一个很随 意的储物平台
问题三:悬挂式坐便器是否价格昂贵? 悬挂式坐便器为成熟产品,与传统坐便器差价不大。
常用坐便式座便器+ 国产连体式坐便器
器+隐蔽水箱
隐蔽水箱
2700--4500元
1800--3500元
1000-4000元
问题四:卫生间排水点位不够,如何解决? XX项目拥有灞河绝美的临河景观,小区配套设施完善,环境优美,项目定位高端楼盘。为
用户通常关心的问题
问题一:悬挂式坐便器是否可靠? 悬挂式坐便器已有近50年的使用历史,在欧洲是最普
遍使用的坐便器,无论是使用时间还是使用的普遍性, 均已证明其可靠性。并且,在实验室内进行过400kg的 负荷量测试。
问题二:在面积较小的卫生间内,假墙会不会占用宝贵 的空间?
假墙安装利用传统坐便器的水箱空间,并使卫生间墙 面线条变得简洁、统一,在视觉上给人的感觉会比其实 际面积大。假墙能带来额外的可利用空间,并且还能成 为卫生间很好的装修元素。
同层排水
浅议同层排水系统的优缺点

浅议同层排水系统的优缺点同层排水系统是一项新型的建筑排水技术,文章介绍了国内应用较为广泛的降板式和墙排式两种同层排水方式,并分析了其优缺点,以利于同层排水系统的普及应用。
标签:同层排水;降板式;墙排式引言同层排水系统是相对于传统的隔层排水系统而发展起来的新型卫生间排水系统。
同层排水是指卫生间内卫生器具排水管和排水支管不穿越本层结构楼板进入下层空间,排水支管同层敷设并在本层与排水立管连接的排水方式。
其主要适用于住宅、公寓、酒店客房、医院病房、招待所、疗养院和养老院等具有类似卫生间布置的建筑,卫生器具集中设置,以标准的3、4件套为主,管井或立管设在卫生间内部,排水管接入立管的距离较短。
同层排水技术在欧洲和日本已被普遍采用,我国近年来也开始推广使用。
1 依据的规范、标准及图集1999年6月开始执行的《住宅设计规范》GB50096-1999的6.1.6条规定:住宅的污水排水横管宜设在本层套内,这为同层排水在国内的应用提供了最早的设计依据。
2003年9月开始执行的《建筑给水排水设计规范》GB50015-2003的4.3.8条规定:住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
随着规范版本的更新,现行的《住宅设计规范》GB50096-2011的8.2.8条规定:污废水排水横管宜设在本层套内;现行的《建筑给水排水设计规范》GB50015-2003(2009年版)又在4.3.8条、4.3.8A条、4.3.8B条明确了同层排水的适用范围和做法要求。
2008年12月实施的中国工程建设协会标准《建筑同层排水系统技术规程》CECS247:2008对同层排水系统的敷设方式、水力计算、安装验收和维护保养等多方面进行了较为详细的规定。
2012年6月实行的国家标准图集《住宅卫生间同层排水系统安装》12S306给出了四种典型卫生间平面布置的多种类型同层排水的标准设计。
2 同层排水的分类根据排水支管的敷设位置,同层排水主要分为沿墙敷设方式和地面敷设方式两种方式。
同层排水系统的优缺点分析

同层排水优缺点分析
XXXX小区的普通住宅户内采用的排水方式同层排水,立管及管件材质均为PE管,其中21层及以下的主楼为单立管加旋流器,21层以上的主楼为双立管排水。
经过交付后用户一年的使用,在使用过程中对同层排水的优缺点整理如下:
优点:1.卫生间排水管路系统布置在本层(套)业主家中,管道检修可在本(家中)内进行,不干扰下层住户;2.同层排水的横管埋在填充层内,起到隔音作用;3.渗漏水机率小:卫生间楼板不被卫生器具管道穿越,减小了渗漏水的机率;4.减少层高占用,可无需吊顶;
5.少卫生死角(使用挂墙系统),方便清洁更卫生。
缺点:1.用户在使用中因地漏水封较浅(不足5cm),蒸发快,易产生返味;2.马桶需选择壁挂式马桶,安装选择范围小,安装难度大,造价及安装费用较高;3.施工中因卫生间降板较少(11cm),卫生间排水管找坡相对较小,后期可能易产生堵塞;4.在用户2次装修中,一旦遇到不专业的装修队伍,同层排水管道若产生破坏,可能会将降板区变成污水坑,污水在结构板上及地暖垫层之间进行蔓延,结构渗漏点难以查找;5.后期一旦发生户内严重堵塞,需破开地面,并有可能破坏防水层,维修困难;6.户内污水管落差小,在卫生间布置过程中需考虑不同排水点的关系,减少互相窜水的可能性;7.施工所用的PE管材及管件价格较高。

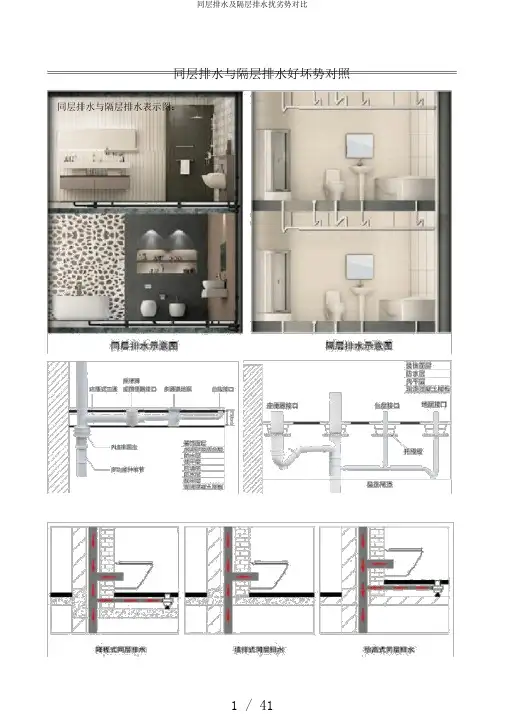

同层排水及隔层排水扰劣势对比

同层排水与隔层排水好坏势对照同层排水与隔层排水表示图:同层排水的三种方式:同层排水与隔层排水对照:隔层排水同层排水对照项特点影响/作用特点影响/作用排水噪音约60分贝降低生活质量约30分贝免噪音困扰吊顶需额外增添吊顶致使洗手间变矮无需吊顶不占屋顶空间布局坑位不行挪动洗手间布局受限灵巧布局洁具任意挪动排水管与楼板需穿越楼板破坏建筑构造不用穿越楼板保护建筑构造维修与住户到基层维修影响基层住户在本层维修不影响基层住户清理难度有卫存亡角难洁净无卫存亡角易于洁净简单总结:表面看来,同层排水的优势显然比隔层排水高,但因为考虑到成本及后期保护,大多开发商的高层、超高层产品仍是多采纳隔水排水。
同层排水系统假如出现拥塞,基本都需要从头改换整个地面,维修成本高,并且自己居住久了想从头装饰或新买家想对洗手间进行从头装饰,假如施工人员对排水系统不认识,施工的时候不够仔细,特别简单破坏排水管道,一旦破坏,又得从头安装排水系统,所以对后期的装饰及使用会产生许多的不便及资源浪费。
恒大从业主使用的便利性、长久性方面,并充足考虑业主后期居住及保护的成本,故多采纳同层排水系统。
隔层排水的优势:隔层排水的洁具产品齐备,选择余地大,能够依据施工的需要自由选择;隔层排水维修成真相对较低;隔层排水的卫生洁具施工方便。
因为洁具安装均为手工操作,建筑偏差标准与卫生洁具安排接口的标准不一致。
而施工技术要求管道排水口与卫生洁具排水口的接驳不可以有丝毫偏差,但是安装标准与土建规范规定不是同一标准,并且规范上存在矛盾,在施工过程中不免会产生偏差。
但是隔层排水为下排水口,其卫生洁具接驳口与管道接驳口水平方向上能够在土建的同意偏差范围内进行水平部署,不影响雅观,垂直方向上因为卫生洁具紧贴地面,不存在卫生洁具接驳口与管道接驳口对不上的问题;隔层排水坡度较大。
因为隔层排水的排水管横支管相对的方式空间比较大,管道所需的坡度、高差能够尽其所能的知足要求,管道的拥塞率达到了最小化;1.隔层排水常有疑问的正确理解:2.洗手间上部的渗水问题。
推荐下载:同层排水有哪些优缺点?_0

同层排水有哪些优缺点?科普下同层排水的知识:同层排水,即所有排污口/排污横管位于该楼层内,仅主排污竖管贯穿楼上楼下串联。
区别于传统降层排水,排污管打穿楼板引到楼下,后由排污横管导向竖管。
同层排水的优点:布局灵活,可以自由布置卫生间格局,不受限制;不浪费材料,按需布管,无需承担改造的高昂成本和隐患;减少弯头、存水管等管件,排水更顺畅,降低堵塞几率;不贯穿楼板,降低渗漏到楼下几率;大幅度降低噪音,同层排水的横管埋在填充层内,起到隔音作用;物业归属明确,除公共排污立管,横管位于本层;减少层高占用,可无需吊顶;减少卫生死角(使用挂墙系统),方便清洁更卫生。
同层排水缺点:需要用户自行承担布管、回填费用(非挂墙系统);需要自行承担故障带来的损失;缺点还有同层排水需要做地面下沉来安置管道,厕所地方会比室内别的地方的层高矮不少。
如果沉箱下沉深度不够部分洁具就没法安装(主要是自带弯管的蹲坑和老式深蹲坑)。
还有可能出现的问题就是如果沉箱底部没做二次排水,楼面防水一旦失效,渗进沉箱里的水又排不出去,久而久之你的厕所就会有股独特的味道氤氲渺渺缭绕不散。
而且解决方法是要把填充物都起出来晾干做好二次防水再回填或者丢掉换新的,哪种方法对已装修完毕入住的家庭生活来说都是灾难。
其实,同层排水基本没什么缺点,或相对于带来的优点而言不算事儿。
很多人担心一旦漏水不好维修,这个涉及到管线作业时的施工和验收。
如果验收合格,出现漏水的几率极低,如果是管道自身质量问题,厂家需要承担损失。
防水的事大家过虑了,以往的降层排水漏水,往往是通过通往楼下的竖管漏的,只要做防水时注意夹角是没有问题的,同层排水不涉及这个问题。
只要回填做防水,即使防水失效,但瓷砖质量过关(吸水率 0.5%,全瓷瓷砖标准),地漏排水顺畅。
水是没那么容易穿过 200~300mm 到楼下的。
南方地区大多是同层排水,北方少数城市或少数开发商布局了同层排水。
同层排水系统施工

四、同层排水系统的做法
(1)降板同层排水
这种方法作的比较多,一般是卫生间楼 板下沉350mm左右(根据需要),作为管道 敷设空间。下沉楼板采用现浇砼并做好防水 层,按设计标高和坡度沿下沉楼板面敷设给、 排水管道,并用水泥焦渣、陶粒等轻质材料 填实作为垫层,垫层上用水泥砂浆找平后再 做防水层和面层。也可根据卫生器具的布置 情况做卫生间局部楼板下沉。
同层排水系统施工
五、同层排水的技术优势
1、避免了上层污物通过管道渗透到下一层, 减少了疾病传播的可能。
2、管道的维护和检修在同层进行,不会干扰 下层用户。
3、避免了混凝土楼板被多次穿洞,可提高楼 板的整体抗震性,减少了火灾时蔓延到楼上的 可能性。
4、避免了卫厨间的吊顶,增加了室内净高。 5、减少了排水管理噪声的层间影响。
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同 层 地 漏
同层排水系统施工
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同层排水系统施工
七、同层排水的设施
同层排水系统施工
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统施工
八、同层排水现场施工图片
同层排水系统优缺点对比

同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管(排污横管和水支管)均不穿越楼板进入他户。
现在国内的同层排水系统,根据是否降板可以分为降板/微降板/不降板同层排水系统。
同层排水系统的优点1、房屋产权清晰,卫生间各个器具排水管均设置在业主家中,管道检修在自家就可以进行,不干扰下层住户2、排水噪音相对减小,虽然排水噪音主要来自立管,只要开发商用的是消音立管,也能很好的减小噪音。
但是也有部分噪音来自器具排水管,当排水横支管被布置在沉箱内,也能大大的消减噪音。
3、减小渗漏水几率,在同层排水中,卫生间楼板不被器具排水管穿越,无孔洞,减少了漏水可能性,不管是对住户本身还是下层用户,都大大提高了排水的安全性。
4、卫生间器具布局相对灵活,因为楼板上没有器具排水管道预留孔,用户可自由布置卫生间器具的位置,满足卫生洁具个性化的要求,开发商可提供卫生间多样化的布置格局,提高卫生间的品味。
同层排水系统的缺点1、在降板的同层排水中,一旦出现堵塞、漏水等问题,检修起来比较困难。
由于各个器具的排水管均隐藏在沉箱内,被回填垫层后,要想检修就必须敲开地面才能进行检修,这样一来后期的维护成本就比较大。
虽然堵塞、漏水的几率不是很大,但也不能抱侥幸心理。
2、在降板的同层排水系统中,由于前期施工不规范,防水性能遭到破坏,地面水渗漏,或者由于排水管漏水,导致沉箱积水,长时间以来产生异味虽然现在,在沉箱内设置了二次排水,但由于沉箱比较封闭,水分难以蒸发,加之漏水的持续性,也很难解决这个问题。
(异味这个问题应该是大家比较感同身受的)3、现在市场上大部分采取的是降板同层排水系统,住房的每层卫生间都采取了降板的形式,这种跟正常的层高比起来,占用了房屋一定的高度空间要想在卫生间安个热水器,浴霸什么的还是比较困难,就算安上了也会使卫生间显得压抑。
降板层高微降板层高不降板层高卡4、由于降板同层排水系统,需要进行二次回填,再进行正常的找平、防水、装饰,在这过程中,不仅增加了工程成本,而且还受施工规范的影响,施工不规范,后期就越容易出现问题。
同层排水与隔层排水优劣势对比

简单总结:表面看来,同层排水的优势明显比隔层排水高,但因为考虑到成本及后期维护,大多开发商的高层、超高层产品还是多采用隔水排水。
同层排水系统如果出现堵塞,基本都需要重新更换整个地面,维修成本高,而且自己居住久了想重新装修或新买家想对卫生间进行重新装修,如果施工人员对排水系统不了解,施工的时候不够细心,非常容易损坏排水管道,一旦损坏,又得重新安装排水系统,所以对后期的装修及使用会产生较多的不便及资源浪费。
恒大从业主使用的便捷性、持久性方面,并充分考虑业主后期居住及维护的成本,故多采用同层排水系统。
1.1.隔层排水的洁具产品齐全,选择余地大,可以根据施工的需要自由选择;2.2.隔层排水维修成本相对较低;3.3.隔层排水的卫生洁具施工方便。
由于洁具安装均为手工操作,建筑误差标准与卫生洁具安排接口的标准不一致。
而施工技术要求管道排水口与卫生洁具排水口的接驳不能有丝毫偏差,可是安装标准与土建规范规定不是同一标准,并且规范上存在冲突,在施工过程中难免会产生偏差。
但是隔层排水为下排水口,其卫生洁具接驳口与管道接驳口水平方向上可以在土建的允许偏差范围内进行水平布置,不影响美观,垂直方向上由于卫生洁具紧贴地面,不存在卫生洁具接驳口与管道接驳口对不上的问题;4.4.隔层排水坡度较大。
由于隔层排水的排水管横支管相对的方式空间比较大,管道所需的坡度、高差可以尽其所能的满足要求,管道的堵塞率达到了最小化;1.1.卫生间上部的渗水问题。
隔层排水的卫生间时常出现渗水的现象,其实这与排水管道无直接关系,这是由于施工过程中忽视了卫生间防水问题的处理,排水管穿越楼板处没有按照规范施工造成的,并不是所有的隔层排水都有问题,也就是说这种问题是完全可以避免的;2.2.隔层排水产生严重堵塞,维修时,会干扰到下层住户。
隔层排水发生严重堵塞维修时,的确要干扰到下层住户,但事实上排水管的维修是不存在的,通常排水管道的维修,主要是指渗水,加强施工管理完全可以解决,大多数住宅卫生间的渗水是由于结构防水的问题,其次,排水管道的疏通问题,不论它在同层还是在隔层都可能需要疏通,最严重的是管道的更换,隔层排水可以拆除部分堵塞的管道,相对自由的更换;3.3.隔层排水不能对卫生间进行随意布置。
装配式建筑内装体系的同层排水技术

装配式建筑内装体系的同层排水技术随着建筑行业的不断发展,装配式建筑逐渐成为一种新型的建筑方式。
这种建筑方式通过预制的建筑部件在施工现场进行组装而成,具有高效、环保、节能等优点。
而在装配式建筑内装体系中,同层排水技术是一种非常重要的技术,它可以有效地解决传统排水方式所面临的问题,提高建筑的舒适度和使用效率。
一、同层排水技术的优点同层排水技术是一种新型的排水技术,它通过将卫生间的排水管道布置在本层楼板上,而不是传统的穿过楼板的方式,从而避免了上下层之间的相互干扰。
同层排水技术具有以下优点:1、减少噪音干扰:传统的排水方式中,排水管道穿过楼板,容易产生噪音干扰。
而同层排水技术将排水管道布置在本层楼板上,不会对下层产生噪音干扰。
2、提高空间利用率:传统的排水方式中,排水管道占用一定的空间,导致卫生间的空间利用率降低。
而同层排水技术将排水管道布置在本层楼板上,不会占用卫生间的空间,提高了空间利用率。
3、方便维修:传统的排水方式中,维修需要进入下层卫生间,给维修带来很大的不便。
而同层排水技术将排水管道布置在本层楼板上,维修时只需要在本层进行即可,方便了维修。
二、同层排水技术的实现方式同层排水技术的实现方式主要包括以下几种:1、降板式同层排水:这种方式是在卫生间楼板上降低一定的高度,形成排水沟,将排水管道布置在降板区域内,通过降板区域的检修口进行检修。
2、墙体式同层排水:这种方式是在卫生间墙体上安装排水管道,将卫生间的水通过墙体上的排水管道排入主排水管道中。
3、集水器式同层排水:这种方式是在卫生间内安装集水器,将卫生间的水通过集水器排入主排水管道中。
三、同层排水技术的注意事项同层排水技术虽然具有很多优点,但在实际应用中也需要注意一些问题:1、管道选材问题:同层排水技术的管道选材应该根据建筑物的特点和使用要求进行选择,同时应该考虑到管道的耐压、耐腐蚀、耐高温等问题。
2、安装问题:同层排水技术的安装应该由专业的技术人员进行,同时应该根据建筑物的特点和实际情况进行安装,确保管道的密封性和稳定性。
同层排水与隔层排水的扰劣势对比

同层排水与隔层排水的扰劣势对比公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-同层排水与隔层排水优劣势对比同层排水与隔层排水示意图:同层排水的三种方式:表面看来,同层排水的优势明显比隔层排水高,但因为考虑到成本及后期维护,大多开发商的高层、超高层产品还是多采用隔水排水。
同层排水系统如果出现堵塞,基本都需要重新更换整个地面,维修成本高,而且自己居住久了想重新装修或新买家想对卫生间进行重新装修,如果施工人员对排水系统不了解,施工的时候不够细心,非常容易损坏排水管道,一旦损坏,又得重新安装排水系统,所以对后期的装修及使用会产生较多的不便及资源浪费。
恒大从业主使用的便捷性、持久性方面,并充分考虑业主后期居住及维护的成本,故多采用同层排水系统。
1.隔层排水的洁具产品齐全,选择余地大,可以根据施工的需要自由选择;2.隔层排水维修成本相对较低;3.隔层排水的卫生洁具施工方便。
由于洁具安装均为手工操作,建筑误差标准与卫生洁具安排接口的标准不一致。
而施工技术要求管道排水口与卫生洁具排水口的接驳不能有丝毫偏差,可是安装标准与土建规范规定不是同一标准,并且规范上存在冲突,在施工过程中难免会产生偏差。
但是隔层排水为下排水口,其卫生洁具接驳口与管道接驳口水平方向上可以在土建的允许偏差范围内进行水平布置,不影响美观,垂直方向上由于卫生洁具紧贴地面,不存在卫生洁具接驳口与管道接驳口对不上的问题;4.隔层排水坡度较大。
由于隔层排水的排水管横支管相对的方式空间比较大,管道所需的坡度、高差可以尽其所能的满足要求,管道的堵塞率达到了最小化;1.卫生间上部的渗水问题。
隔层排水的卫生间时常出现渗水的现象,其实这与排水管道无直接关系,这是由于施工过程中忽视了卫生间防水问题的处理,排水管穿越楼板处没有按照规范施工造成的,并不是所有的隔层排水都有问题,也就是说这种问题是完全可以避免的;2.隔层排水产生严重堵塞,维修时,会干扰到下层住户。
建筑工程住宅楼同层排水系统的优缺点分析

建筑工程住宅楼同层排水系统的优缺点分析地区同层排水不同案例:南方地区大多是同层排水,北方少数城市或少数开发商布局了同层排水。
北方基本还是降层排水。
顶得吊,立管得包,防水格外小心,空间占用严重,格局全靠给排水设计师吃没吃错药,钱真没少花。
开发商、业主钱都没少花,倒是带动了相关产业。
山东是奇葩中的战斗机,厨卫交房必须贴瓷砖,安装洁具,用的东西又烂又丑。
客户换吧太费钱,砸砖、做防水、找平、做完防水再找平保护、买砖、铺贴。
不换砖太丑,还没法改水电,加固防水。
不算瓷砖,光一拆一折腾,一个卫生间就得2000 左右。
科普下同层排水的知识:同层排水,即所有排污口/排污横管位于该楼层内,仅主排污竖管贯穿楼上楼下串联。
区别于传统降层排水,排污管打穿楼板引到楼下,后由排污横管导向竖管。
同层排水目前分两类,最初的是开发商预留排水位,可自行再做更改,如下图。
图片来自深圳客户卫生间原始管线。
另外一种为只预留横管接口,用户自行布管后连接主排污管,如下图。
图片来自北京客户卫生间原始管线。
传统排水方式,是让洗手盆、便器、地漏等的排水管穿越楼板,在下层房间内汇集到排水立管的做法。
同层排水是把排水管埋设在本层卫生间楼面垫层里,在本层汇入立管的做法。
降层排水,卫生间上方满是横管,各种存水弯。
图片来自济南客户卫生间原始管线,奇葩的是开发商将两个卫生间合并为一个排水立管,但立管不堪重负那么多接头,出现了一个树枝状。
占用空间,把卫生间弄得哭笑不得。
天花上的水渍均为楼上渗水……相对于传统的隔层排水处理方式,同层排水方案最根本的理念改变是通过本层内的管道合理布局,彻底摆脱了相邻楼层间的束缚,避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患,包括产权不明晰、噪音干扰、渗漏隐患、空间局限等,同时采用壁挂式卫生器具,地面上不再有任何卫生死角,清洁打扫变得格外方便。
同层排水是卫生间排水系统中的一个新颖技术,排水管道在本层内敷设,采用了一个共用的水封管配件代替诸多的P弯、S弯,整体结构合理,所以不易发生堵塞,而且容易清理、疏通,用户可以根据自己的爱好和意愿,个性化的布置卫生间洁具的位置。
同层排水技术的利与弊

,’
! 建筑知识 " 马绍水技术 同层排水,即卫生间等 用水房间的排水横管不穿越 楼板至下层,而在同一楼层 内敷设并与排水立管相连, 管道的维护、检修和改造在 同层进行, 不致干扰下层。 目前国际上较为成熟的 同层排水技术有两种模式: 一 是 以 瑞 士 吉 博 力 ’,-.-/0 12( 公司为代 表 的 隐 蔽 式 安 装 系统;二是日本的排水集水 器式安装系统。其中吉博力 公司的技术及产品在欧洲被 广泛采用,其同层排水技术 的特点是:排水横管沿墙敷 设,连同给水管及水箱等均 整合在夹墙内,卫生器具全 部贴墙安装。除浴缸落地外, 其余均为壁挂式。这里值得 一提的是,欧洲地区的卫生 间是不使用地漏的,这意味 着卫生间楼板除墙体位置以 外的区域无任何水系统管
#%
道。与该技术配套使用的坐 便器必须选用后排水式。水 箱、 各 种 配 件 甚 至 管 道!高 密 度 聚 乙 烯 "#$%&, 需 使 用 其 公司的专用产品。 国外的同层排水技术固 然先进,并且又推出了楼板 在一般情况下即可进行同层 排水的新型地漏,以及可适 合安装不同类型附件的转换 配件, 但由于管材、 配!组&件 主要依赖进口,价格自然也 昂贵, 又因为市场需求、 使用 习惯等原因,在我国的普通 民用建筑中,很少真正采用 上述同层排水技术。目前在 国内模仿该技术仍很困难, 然而,为达到同层排水的目 的,国内一些项目也曾做过 很多尝试。如采取将排水横 管布置在结构层或墙体的管 槽中,或直接加高地面垫层 等办法,但都因为影响结构 安全、无法满足地漏安装要 求、水力条件差和使用不方 便等原因, 而被终止。现在普 遍被业内人士看好的一种作 法是:将卫生间的楼板整体 在 或 局 部 下 降 ’(()*(( ++ , 此空间内敷设水系统横管, 卫生器具仍可使用下排式, 因而选择范围较广,地漏也 能安装并可采用传统式。 二、 优点 ( , )可以对卫生间布局, 乃至整个建筑楼层布局进行 自由分割,还可对卫生间因 设备增减等功能变化进行修 改,以便满足使用者个性化 偏好。一改传统的排水横管 需穿越楼板,也就注定了卫 生器具的摆放位置,从而形
同层排水的优缺点及做法

同层排水的优缺点及做法
目前国内同层排水是有人利用降板技术在做,但是始终有隐患,根据欧洲的经验,只要采用后排水的卫生洁具,完全可以在楼板上方放置管道,这样才是真正的同层排水技术,目前国家建设部也在研究这种同层排水的技术,该技术在上海与北京等地区已有工程实例对于同层排水及地漏,解释如下:
一.在同层排水系统中,对于地漏,我们的建议是最好不设(欧美国家私人住宅卫生间不设地漏),原因有以下几点:
1.目前大多数住宅为产权房,打扫卫生间已不用拖把.水桶等清扫。
地漏的使用率极低,水封很容易被破坏,引起窜味,导致卫生间有臭味;(大多数居民并不了解有臭味的原因而深感烦恼和厌恶,对生活品位和品质都有影响)
2.洗脸盆.浴缸等都有溢流口,卫生间使用时,一般只溅起少量水珠,清扫时通常用较干的抹布;
3.地漏在实际施工中,很难保证其位于地坪最低处,即使地面有少量积水,也无法通过地漏排除。
二.针对国内规范,要求地漏必须设置的情况下,我们通常采取三种措施:
1.采用侧墙式地漏,存水弯设置在管道井中;
2.我们在开发新型地漏来适应国内情况;
3.将地漏及管道预埋在楼板中。
在同层排水中,浴缸下水和淋浴房下水都需自带存水弯,马桶采用壁挂或后排式。
同层排水和异层排水的区别,同层排水的优缺点

同层排水和异层排水的区别| 同层排水的优缺点同层排水和异层排水的区别:1、排水噪音不同前者的噪音量大概在30分贝,而后者的噪音量有60分贝,明显影响比较大。
2、吊顶不同前者无需进行吊顶,能有效节省空间,而后者则需吊顶,比较占用空间。
3、布局不同前者布局上会比较灵活,而后者布局上受限,不能随意改动。
4、排水管、楼板不同前无需穿楼板,对建筑结构具有保护的作用,而后者需要,会破坏到建筑结构。
5、维修不同前者维修不会干扰到其他住户,而后者会影响到楼下住户。
同层排水的优点:1、布局灵活:能自由布置卫生间的格局,而且还不会不受到如何限制。
2、房屋设施清晰:卫生间各个器具排水管都设置在业主家中,管道检修在自家可进行,完全不需要打扰楼下邻居。
3、不浪费材料:按照需要布置的管道进行,不需要承担改造方便的成本和安全隐患。
4、减少弯头材料:让排水更加的顺畅,还可以降低堵塞问题。
5、不贯穿楼板:降低渗漏到楼下几率。
6、降低噪音:同层排水横管埋在填充层里面,可以直接起到一个较好的隔音效果。
7、归属明确:除了公共排污立管外,横管它属于本层。
8、减少死角:使用挂墙系统,方便后期清洁卫生。
同层排水的缺点:1、报价贵很多人都关心材料的价格,优质的材料往往要比普通材料更贵,不仅是价格贵使用寿命也更长,后期还不容易出现各种问题。
2、维护不易同层排水进行维护,很容易造成漏水问题,但这一点还要取决于维修师傅的施工水平。
3、施工工艺要求高如果是高层,同层排水施工技术在要求上比较高,而且它所有的设计点基本上都建立在施工的前提下就要设计好。
比方说标明了清扫口到墙的距离是200,但工人安装在墙边这样就挡住了清扫口导致无法清扫。
同层给排水施工要点及其优缺点

同层排水是指卫生间器具排水管不穿越楼板,排水横管在本层套内与排水立管连接,安装检修不影响下一层的一种排水方式。
同层排水作为一种新型的排水安装方式,可以适用于任何场合下的卫生间,不论是多层建筑还是高层建筑。
同层排水的优势很多,缺点可以忽略不计或发生故障的几率很低。
前提是物业已是同层排水布局,自己改动成本和难度较大。
同层排水的优点布局灵活,可以自由布置卫生间格局,不受限制;不浪费材料,按需布管,无需承担改造的高昂成本和隐患;减少弯头、存水管等管件,排水更顺畅,降低堵塞几率;不贯穿楼板,降低渗漏到楼下几率;大幅度降低噪音,同层排水的横管埋在填充层内,起到隔音作用;物业归属明确,除公共排污立管,横管位于本层;减少层高占用,可无需吊顶;减少卫生死角(使用挂墙系统),方便清洁更卫生。
同层排水缺点需要用户自行承担布管、回填费用(非挂墙系统);需要自行承担故障带来的损失;其实,同层排水基本没什么缺点,或相对于带来的优点而言不算事儿。
很多人担心一旦漏水不好维修,这个涉及到管线作业时的施工和验收。
如果验收合格,出现漏水的几率极低,如果是管道自身质量问题,厂家需要承担损失。
防水的事大家过虑了,以往的降层排水漏水,往往是通过通往楼下的竖管漏的,只要做防水时注意夹角是没有问题的,同层排水不涉及这个问题。
只要回填做防水,即使防水失效,但瓷砖质量过关(吸水率≤ 0.5%,全瓷瓷砖标准),地漏排水顺畅。
水是没那么容易穿过200~300mm 到楼下的,如果以上都留点心还是漏水,买彩票吧亲。
同层排水的技术形式及施工应用同层排水通常有以下几种技术形式:1、降板式同层排水,卫生间结构板下沉,排水管敷设在楼板下沉空间内;降板下沉式同层排水卫生间楼板下沉350mm左右,作为管道敷设空间,下沉楼板采用现浇混凝土并做好防水层,按设计标高和坡度沿下沉楼板面敷设给、排水管道,用陶粒或水泥焦渣等轻质材料作为填充物填充下沉空间,再用泥沙浆找平后做防水层和面层,也可以用预制板或纤维板架空,预制板上做防水层后做面层,然然再布置洁具。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
同层排水系统优缺点对比
同层排水是指卫生间内卫生器具排水管(排污横管和水支管)均不穿越楼板进入他户。
现在国内的同层排水系统,根据是否降板可以分为降板/微降板/不降板同层排水系统。
同层排水系统的优点
1、房屋产权清晰,卫生间各个器具排水管均设置在业主家中,管道检修在自家就可以进行,不干扰下层住户
2、排水噪音相对减小,虽然排水噪音主要来自立管,只要开发商用的是消音立管,也能很好的减小噪音。
但是也有部分噪音来自器具排水管,当排水横支管被布置在沉箱内,也能大大的消减噪音。
3、减小渗漏水几率,在同层排水中,卫生间楼板不被器具排水管穿越,无孔洞,减少了漏水可能性,不管是对住户本身还是下层用户,都大大提高了排水的安全性。
4、卫生间器具布局相对灵活,因为楼板上没有器具排水管道预留孔,用户可自由布置卫生间器具的位置,满足卫生洁具个性化的要求,开发商可提供卫生间多样化的布置格局,提高卫生间的品味。
同层排水系统的缺点
1、在降板的同层排水中,一旦出现堵塞、漏水等问题,检修起来比较困难。
由于各个器具的排水管均隐藏在沉箱内,被回填垫层后,要想检修就必须敲开地面才能进行检修,这样一来后期的维护成本就比较大。
虽然堵塞、漏水的几率不是很大,但也不能抱侥幸心理。
2、在降板的同层排水系统中,由于前期施工不规范,防水性能遭到破坏,地面水渗漏,或者由于排水管漏水,导致沉箱积水,长时间以来产生异味。
虽然现在,在沉箱内设置了二次排水,但由于沉箱比较封闭,水分难以蒸发,加之漏水的持续性,也很难解决这个问题。
(异味这个问题应该是大家比较感同身受的)
3、现在市场上大部分采取的是降板同层排水系统,住房的每层卫生间都采取了降板的形式,这种跟正常的层高比起来,占用了房屋一定的高度空间,
要想在卫生间安个热水器,浴霸什么的还是比较困难,就算安上了也会使卫生间显得压抑。
4、由于降板同层排水系统,需要进行二次回填,再进行正常的找平、防水、装饰,在这过程中,不仅增加了工程成本,而且还受施工规范的影响,施工不规范,后期就越容易出现问题。
同层排水系统存在了,既有它的优点也有缺点,有缺点就会有克服它的方法,同层排水中大部分缺点的隐患来源于降板,降板虽然解决了异层排水的一些弊端,但同时也产生了新的问题。
出现问题也不一定都是坏事,现在市场上
出现了针对同层排水和异层排水中比较明显问题的解决方法——不降板同层排水系统。
不降板同层排水系统
不降板同层排水是同层排水领域一种新的科学技术应用。
实现建筑卫生间(也适用于厨房和阳台)既不结构降板也无需额外抬高完成地面的同层排水方式。
通过排水汇集器和特殊的可调式配件实现不降板同层检修排水系统(WAB)。
不降板同层排水系统,通过排水汇集器和特殊的可调式配件解决了降板带来的一系列问题,沉箱积水返臭、维修难、高度空间受限、工程成本增加等问题。
同时也针对生活中卫生间易出现的问题,进行优化和创新。
这个系统在管道敷设上,采用沿墙的敷设方式,马桶的水箱采用后排隐藏式的,通常会使用假墙,是会占用一定平面空间,但是一般的卫生间在马桶水箱后的那堵墙很多用户不会把它利用起来。
但是假墙不止是把管道、水箱隐藏起来,它还可以作为放置物品的一个平台。
接下来具体说说不降板同层排水的优点:
(1)通过优化设计,采用不降板的排水方式。
不降板同层排水系统通过对排水管道的优化设计,占用一定的平面空间,从而实现所有的排水管直接在本层连接排水立管,这样不仅提升卫生间的高度空间,而且取消了降板层。
很好的解决了沉箱积水产生异味、维修需要破坏地板或者牵扯第三方,权责不清晰等问题。
(2) 所有的排废水管共用水封。
利用排水汇集器,使所有的排废水管连接共同的水封,作为唯一的水封有效的阻止了来自排水立管的臭气,水封还能得到经常性的补给不易干涸,使一些不常使用的地漏也不用担心水封干涸,导致返味。
马桶污水管单独接入立管。
(3)排水器具下不再设存水弯,检修集成在一个口内。
利用排水汇集器,共用水封,各个排水器具下不再设存水弯,所有器具连接均选用弯头,减少了排水管的堵塞几率,排水汇集器作为堵塞几率最大的一个点,通过优化设计,也可以轻易实现检修。
给排水管线、配件、水箱等需要检修维护时,可根据需要打开PC顶盖和上部PC侧板,侧板打开不会影响已有防水层,实现可快速还原的安装和固定。
(4)解决地漏设置困难的问题
地漏等地面排水配件高度可调节,适用于二次装修,无需更换。
(5)工程造价相对较低
从三者的造价来看,不降板同层排水的工程造价相对于比较低,加上后期管道堵塞率低和检修比较容易,使后期的维护成本也大大降低。
这个排水系统的出现,不仅解决了卫生间排水的大部分问题,同时也为人们生活中解决了不少烦恼。
这个背后是一个团队花了多年的心血,才研发出来,他们相信“有问题不怕,怕就是没有解决问题的恒心”,我相信这是创新的力量。
也许别人在某个技术上比我们先进几十年甚至更久,与其羡慕,不如自力更生、自立自强。
落后不怕,怕的是一直在原地。
