数控车床编程实例详解(30个例子)(1)
车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01 编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床编程实例详解(30个例子)
车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）1直线插补指令编程%3305车床编程实例二图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例2倒角指令编程%3310车床编程实例四图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）倒角指令编程%3310车床编程实例五N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）4恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床g72编程实例及解释

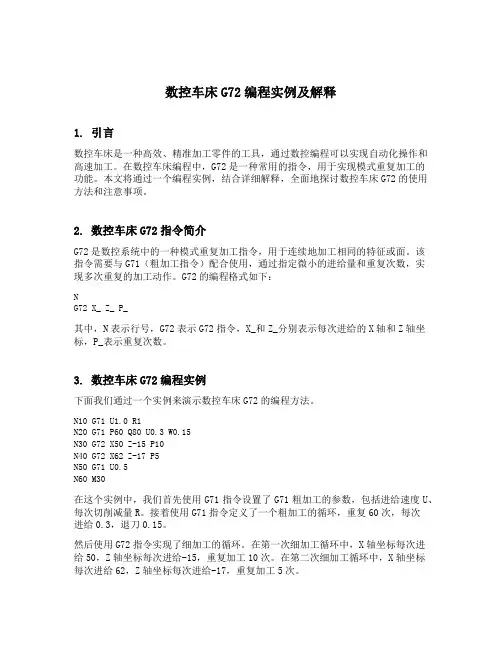

数控车床G72编程实例及解释1. 引言数控车床是一种高效、精准加工零件的工具，通过数控编程可以实现自动化操作和高速加工。
在数控车床编程中，G72是一种常用的指令，用于实现模式重复加工的功能。
本文将通过一个编程实例，结合详细解释，全面地探讨数控车床G72的使用方法和注意事项。
2. 数控车床G72指令简介G72是数控系统中的一种模式重复加工指令，用于连续地加工相同的特征或面。
该指令需要与G71（粗加工指令）配合使用，通过指定微小的进给量和重复次数，实现多次重复的加工动作。
G72的编程格式如下：NG72 X_ Z_ P_其中，N表示行号，G72表示G72指令，X_和Z_分别表示每次进给的X轴和Z轴坐标，P_表示重复次数。
3. 数控车床G72编程实例下面我们通过一个实例来演示数控车床G72的编程方法。
N10 G71 U1.0 R1N20 G71 P60 Q80 U0.3 W0.15N30 G72 X50 Z-15 P10N40 G72 X62 Z-17 P5N50 G71 U0.5N60 M30在这个实例中，我们首先使用G71指令设置了G71粗加工的参数，包括进给速度U、每次切削减量R。
接着使用G71指令定义了一个粗加工的循环，重复60次，每次进给0.3，退刀0.15。
然后使用G72指令实现了细加工的循环。
在第一次细加工循环中，X轴坐标每次进给50，Z轴坐标每次进给-15，重复加工10次。
在第二次细加工循环中，X轴坐标每次进给62，Z轴坐标每次进给-17，重复加工5次。
最后，我们通过G71指令再次设置了粗加工的参数，在此之后可以进行其他的加工操作，或结束程序。
4. 数控车床G72指令解释接下来，我们对数控车床G72指令的各个部分进行解释，以帮助更好地理解和应用。
4.1 G72指令G72指令表示使用G72模式重复加工。
4.2 X轴和Z轴坐标X轴和Z轴坐标分别表示刀具在X轴和Z轴上的位置。
在G72指令中，通过指定不同的坐标，可以实现不同位置的切削。
FANUC发那科系统数控车床的编程与操作实例
FANUC发那科系统数控车床的编程与操作实例FANUC发那科系统是一种广泛应用于机床行业的数控系统。
在数控车床的编程与操作方面，FANUC发那科系统具有强大的功能和灵活的编程方式，下面将通过一个实例来介绍FANUC发那科系统数控车床的编程与操作。
假设我们要加工一个简单的圆柱零件，直径为50mm，长度为100mm。
首先，我们需要进行准备工作，包括将工件夹紧在车床主轴上，并对刀具进行安装和调整。
在FANUC发那科系统中，我们可以通过编程实现自动化操作。
首先，我们需要设置零点。
在FANUC发那科系统中，零点可以通过编程设置或者手动设置。
在本例中，我们将使用编程设置零点的方式。
N10G54G92X0Z0N20T0101N30M06N40G96S200M03N50G01X50F0.3N60Z-5N70G01Z0N80G00X100N90M05N100M30上述代码说明如下：N10：设置工件坐标系，并将X和Z轴设置为零点。
N20：选择1号刀具，并将其装入刀套。
N30：刀套放置完毕，做正向旋转。
N40：设置主轴转速为200，同时使主轴正转。
N50：以0.3mm/min的进给速度，将刀具沿X轴移动到50mm处。
N60：将刀具沿Z轴移动到-5mm处。
N70：将刀具沿Z轴移动到0mm处。
N80：以快速移动速度，将刀具沿X轴移动到100mm处。
N90：停止主轴旋转。
N100：程序结束。
在上述程序中，G54是设置工件坐标系的指令，G92是设置零点坐标的指令；T0101是选择1号刀具，M06是刀具换向指令；G96是设定恒定切削进给的指令，S200是设定主轴转速，M03是主轴正转指令；G01是线性插补指令，F0.3是设定进给速度；G00是快速移动指令；M05是主轴停止指令；M30是程序结束指令。
有了上述程序，我们就可以进行加工操作了。
启动FANUC发那科系统，加载程序后，选择启动程序，数控车床将按照程序中的指令进行自动加工。
数控车床编程实例
数控车床编程实例如下图所示为数控加工的机床手柄零件图，毛坯尺寸和类型为mm 的棒料，毛坯材料为45钢。
编程实例零件图依据图纸要求，工件以mm圆柱面定位，以三爪卡盘夹持mm圆柱面。
加工时，自右向左进行外轮廓面加工；粗加工的背吃刀量为2mm，进给速度为100mm/min；精加工的背吃刀量为0.25mm，进给速度为150mm/min。
精加工工艺路线如下：R3mm圆弧— R29mm圆弧— R45mm圆弧— mm 外圆— Ra3.2mm台阶面。
根据精加工工艺路线走粗加工轮廓。
工件坐标原点设置于工件右端面，建立如上图所示的工件坐标系，起刀点在工件坐标系中的坐标为(50，10)。
通过计算可知：R3mm圆弧和R29mm圆弧切点坐标为(4.616，-1.083)，R29mm圆弧和R45mm 圆弧切点坐标为(13.846，-30.390)。
粗加工路线以(20.5，0)为切削始点，精加工路线以(0，0)为切削始点。
数控加工程序如下：O0014N0010 G92 X50 Z10N0020 T0100N0030 M03 S600N0040 G00 X25 Z2N0050 G01 Z0.5 F100N0060 X0N0070 X23N0080 Z0N0090 M98 P0022 L0011N0100 G00 X50 Z10N0110 P05N0120 S1000N0130 G00 X25 Z0N0140 G01 X2.5 F150N0150 M98 P0022N0160 G00 X50 Z10N0170 M05N0180 M30O0022N0010 G01 U-2.5N0020 G03 U4.616 W-1.083 R3 N0030 G03 U9.230 W-29.307 R29N0040 G02 U-3.846 W-27.610 R45 N0050 G01 W-6N0060 G00 U12.5N0070 W64N0080 U-22N0090 F100N0100 M99。
数控车床g83编程实例及解释
数控车床g83编程实例及解释在数控车床编程中，G83是用于钻孔循环的指令，下面我们来详细介绍数控车床G83编程的实例及解释。
首先，让我们以一个实例来说明G83编程用法。
假设我们需要在一块工件上进行一系列固定间距的孔加工。
我们将使用数控车床进行加工，并使用G83指令来实现这一任务。
在加工之前，我们需要确定以下参数：1. 工件的坐标系和原点位置；2. 加工孔的直径和深度；3. 孔之间的间距；4. 进给速率。
首先，我们需要将数控车床初始化，并设置相关参数。
例如，设置刀具刀长度偏移、进给速率、切削速度等。
在编写G83指令之前，我们需要设定G90指令，将数控系统切换为绝对坐标模式。
这样，每次加工运动的坐标都是相对于工件的原点位置。
然后，编写G83指令，并在指令中设置钻孔的相关参数。
以下为一个示例的G83指令：G83 X30 Y20 Z-10 R5 F100在上述指令中，X30和Y20分别代表孔加工的起始位置的X和Y坐标。
而Z-10代表犯孔的深度，R5代表每次孔加工过程的提升高度。
最后，F100表示孔加工的进给速率。
需要注意的是，每个数控系统的G83指令可能略有不同，具体的参数设置需参考数控系统的编程手册和操作说明。
除此之外，数控车床G83编程还需要注意以下几个方面：1. 保证刀具能够正常进入和退出孔中，避免碰撞或夹持问题；2. 在编写G83指令时，应当根据工件和加工要求，合理设置进给速率和提升高度，以达到加工质量和效率的最佳平衡；3. 在实际加工过程中，应当注意监控加工情况，确保孔加工的准确性和质量。
总结起来，数控车床G83编程是实现钻孔等循环加工的一种常用指令。
通过合理设定参数和编写G83指令，可以实现对工件上一系列固定间距的孔加工。
在编程时，需根据具体情况进行参数设置，并注意操作安全和工件质量。
数控车床编程实例详解(30个例子)
数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。
例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。
在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。
例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。
在这个例子中，我们使用手动设定对刀。
首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。
最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。
6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。
在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。
例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。
8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。
例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。
例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。
例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。
数控车床编程实例大全
数控车床编程实例大全数控车床作为现代制造业中不可或缺的重要设备，其编程技术的掌握对于提高生产效率和加工精度至关重要。
以下将为您呈现一系列丰富多样的数控车床编程实例，帮助您更好地理解和应用这一技术。
一、简单轴类零件加工编程实例假设我们要加工一个直径为 50mm，长度为 100mm 的圆柱形轴。
材料为 45 号钢，使用外圆车刀进行加工。
首先，设定编程原点在零件的右端面中心。
以下是相应的数控车床编程代码：｀｀｀O0001 （程序名）N10 G99 G40 G21 （设定单位为毫米，取消刀具半径补偿和长度补偿）N20 T0101 （选择 1 号外圆车刀）N30 M03 S800 （主轴正转，转速 800r/min）N40 G00 X52、 Z2、（快速定位到起刀点）N50 G71 U2、 R1、（粗车循环，每次切削深度 2mm，退刀量1mm）N60 G71 P70 Q130 U05 W02 F02 （定义粗车轮廓）N70 G00 X0 （粗车轮廓起始点）N80 G01 Z0 F01 （直线切削到端面）N90 X50、（车削外圆）N100 Z-100、（车削圆柱长度）N110 X52、（退刀）N120 G00 Z2、（快速退回到起刀点）N130 G70 P70 Q130 （精车循环）N140 G00 X100、 Z100、（刀具退回到安全位置）N150 M05 （主轴停止）N160 M30 （程序结束）｀｀｀在这个实例中，我们首先进行了一些初始化设置，然后通过粗车循环去除大部分余量，最后使用精车循环提高表面精度。
二、螺纹加工编程实例接下来，我们看一个加工 M30×2 螺纹的编程实例。
同样，编程原点在零件右端面中心。
｀｀｀O0002N10 G99 G40 G21N20 T0202 （选择 2 号螺纹车刀）N30 M03 S500N40 G00 X32、 Z5、N50 G92 X29、 Z-30、 F2、（螺纹切削循环）N60 X285N70 X281N80 X278N90 X275N100 X273N110 X271N120 X270N130 G00 X100、 Z100、N140 M05N150 M30｀｀｀在螺纹加工中，我们通过多次切削逐渐达到所需的螺纹尺寸。
FANUC发那科系统数控车床的编程与操作实例
FANUC发那科系统数控车床的编程与操作实例首先，我们来看一个简单的编程实例。
假设我们要加工一个圆柱体，直径为100mm，高度为200mm。
我们可以使用G代码进行编程。
以下是一个用于该任务的简单编程示例：```O0001(程序编号)G54G17G40G49G80(G代码初始化设置)G90(绝对坐标编程方式)M03S1000(主轴正转，速度为1000转/分钟)G00 X-50 Z5 (定位到刀具起点，X轴位置为-50mm，Z轴位置为5mm) G01 Z-210 F200 (刀具下切，Z轴位置为-210mm，并以200mm/min的速度下切)G01 X50 (刀具横向移动，X轴位置为50mm)G01 Z5 (刀具抬起，Z轴位置为5mm)G00X0Z0(刀具迅速定位到初始位置)M05(主轴停止旋转)M30(程序结束)```以上是一个简单的数控车床编程示例，旨在展示如何使用G代码进行基本的数控车床加工操作。
编程完成后，可以将编写好的程序上传至FANUC发那科系统，并通过控制面板启动该程序进行加工。
除了编程，操作数控车床同样需要掌握一定的技巧。
下面是一个操作数控车床的实例：1.打开数控车床电源，待系统自检完成后，进入主菜单界面。
2.选择“自动模式”，进入自动操作界面。
3.弹出气囊夹紧工件，确保工件牢固固定在车床上。
4.在自动操作界面，输入程序号或选取预设程序。
5.确认所选程序后，点击“开始”按钮，系统将开始执行程序中的加工操作。
6.监视加工过程中的刀具位置，并随时检查工件是否被牢固夹住。
7.在加工结束后，关闭数控车床电源，并及时清洁和维护数控车床。
总的来说，FANUC发那科系统数控车床的编程和操作相对简单，只需要掌握一些基本的编程语法和操作步骤即可。
通过熟练掌握数控车床的编程与操作，可以实现高效、精确的加工任务。
数控车床编程实例详解，30个经典例子
数控车床编程实例详解，30个经典例⼦本⽂篇幅较长，这⾥只做部分展⽰，有需要下载的朋友请私信⼩编，回复“008”
数控车床编程指的是在数控加⼯领域内，给数控机床输⼊特定的指令，使其完成特定轨迹或者特定形状的加⼯。
1、半径编程
2、直线插补指令编程
3、圆弧插补指令编程
4、倒⾓指令编程【⼀】
5、倒⾓指令编程【⼆】
6、螺纹指令编程
7、恒现速度功能编程
8、切削循环编程
9、G81指令编程
注：点画线代表⽑培
10、G82指令编程
注：⽑坯外形已加⼯完成
11、G71外径复合循环编程
12、G72外径粗企切复合循环
13、G72内径粗企切复合循环
14、G73指令编程
15、G76循环切削编程
有需要下载的朋友请私信⼩编，回复“008”即可获取下载链接。
需要其他资料请在下⽅留⾔。
数控车床编程实例详解(30个例子)(1)
车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4G02 U1.4 W36 R40（加工切R40 园弧段）N5 G00U4 （离开已加工表面）N6 W736 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01 编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为mm、mm 、0.4mm、图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深m m）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。
数控车床g71编程实例及解释
数控车床g71编程实例及解释数控车床是由数控系统控制车床运动和其工作状态的重要机器工具。
G71是发展自经典旧式NC编程技术的一种编程技术，它把繁琐复杂的NC编程缩小成自动后处理程序。
G71是一种宏程序，它可以把复杂的程序叙述成几行宏程序，节省处理时间，为数控车床的操作和诊断带来极大的便利。
下面将以G71编程实例为例，详细讲解数控车床中断车程序，以便于使用者更好地利用数控车床编程，实现更高效的加工。
一、G71程实例G71为数控车床提供了高效的编程环境，其实例如下：G71 P0 U0.1 W0.2 F0.3 Q3;解释：G71表示重复自动加工命令，P0表示每个回转加工轴的终止位置，U0.1表示每个回转的终止轴的移动距离，W0.2表示每个回转的终止轴的旋转角度，F0.3表示每个回转的终止轴的进给量，Q3表示重复3次。
二、G71程说明1. 使用G71编程需要明确每项参数的作用：（1）P0表示终止位置，即每次回转加工完成后，轴的位置，这使得每次加工的起点和终点的位置可以保持一致，从而完成重复加工；（2）U0.1表示每个回转处理中，轴的移动距离，即每次传动加工时，轴在X轴上纵向移动的距离；（3）W0.2表示每次回转处理中，轴的旋转角度，即每次加工传动时，轴在Z轴上沿定向转动的角度；（4）F0.3表示每次回转处理结束时，轴的进给量，即每次加工结束时，轴移动的距离。
2. G71宏程序的运行流程：（1）断车到起点运动：在加工前，将轴移动到起点，用G00或G01指定移动的方式，从而完成断车到起点的运动。
（2）G71的运行：使用G71指令，指定每次回转的参数，如终止位置、移动距离、角度、进给量等，从而实现高效精准的重复加工。
（3）断车回原点：加工完成后，使用G00或G01指令，将轴移动回原点，从而完成断车处理。
以上就是G71编程实例及解释的详细介绍。
数控车床编程除了G71宏程序，还有G02、G03等圆弧加工编程指令，使用者可以根据加工需要灵活组合指令，实现更复杂的加工要求。
数控车床g72编程实例及解释
数控车床g72编程实例及解释数控车床在现代制造业中扮演着重要的角色，它能够对各种各样的工件进行精确加工。
而G72编程则是数控车床中一个重要的编程方式。
本文将以一个实例为基础，详细介绍G72编程的相关知识，并深入解释其原理和应用。
一、实例介绍假设我们需要在数控车床上加工一个半径不规则的零件，如图所示。
该零件的外轮廓呈现出一个连续的曲线，传统的编程方式无法精确控制车床的刀具轨迹。
这时G72编程就能派上用场了。
[插入图片：零件示意图]二、G72编程原理G72编程是一种面向外轮廓的刀具半径补偿编程方式。
其原理是通过指定刀具半径，在车削时自动将刀具几何轨迹内移。
这样一来，刀具就能够按照预定半径来车削工件，从而完成复杂曲线的加工。
三、编程步骤1. 编写G72代码段我们需要在数控车床程序中编写G72代码段。
例如：G72 Pxx Qyy Rzz其中，P代表初始刀具半径，Q代表最终刀具半径，R代表刀具每转进给距离。
2. 指定补偿方向根据具体的零件形状，我们需要通过G41或G42指令来指定刀具补偿的方向。
G41为左偏补偿，G42为右偏补偿。
3. 设置辅助数据为了实现刀具的准确补偿，还需要在程序中设置一些辅助数据。
初始点坐标、最终点坐标和切入刀具的深度等等。
4. 编写轮廓加工程序在G72代码段之后，我们需要编写具体的车削轮廓加工程序。
该程序将根据G72编程自动计算刀具轨迹，并进行精确的加工。
四、实例分析我们以一个半径不规则的零件为例，演示G72编程的应用。
我们需要在数控车床上编写如下的代码段：G72 P10.0 Q12.5 R0.05接下来，我们使用G41指令来指定左偏补偿，设定辅助数据如下：- 初始点坐标：X0 Y0- 最终点坐标：X50 Y50- 切入刀具深度：Z-0.5我们编写具体的轮廓加工程序，并将其与G72代码段结合起来。
程序运行后，数控车床将按照指定的刀具半径对该零件进行加工。
五、总结与回顾通过本文的实例分析，我们深入探讨了数控车床G72编程的原理和应用。
(完整版)数控车床编程实例详解(30个例子)(1)
车床编程实例一%3110N1 G92 X16 Z1 （取消半径编程） （主轴停）（主程序结束并复位） （子程序名）（进刀到切削起点处，注意留下后面切削的余量）（加工R8园弧段）N3U3.215 W-39.877 R60N4 G02 U1.4 W-28.636 R40 （离开已加工表面）（回到循环起点Z 轴处） （调整每次循环的切削量） （子程序结束，并回到主程序）半径编程 N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转） N3 M98 P0003 L6 N4 G00 X16 Z1 （调用子程序，并循环 6次） （返回对刀点）N5 G36 N6 M05 N7 M30 %0003N1 G01 U-12 F100N2 G03 U7.385 W-4.923 R8（加工R60园弧段） （加工切R40园弧段） N5 G00 U4 N6 W73.436N7 G01 U-4.8 F100 N8 M99（主程序程序名）（设立坐标系，定义对刀点的位置）（设立坐标系，定义对刀点的位置） （移到倒角延长线，Z 轴2mm 处） （倒3X 45。
角）（加工①26外圆）（切第一段锥） （切第二段锥） （退刀） （回对刀点） （主轴停）（主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N2 M03 S400 N3 G00 X0 N4 G01 Z0 F60N5 G03 U24 W-24 R15 N6 G02 X26 Z-31 R5 N7 G01 Z-40 N8 X40 Z5（回对刀点）直线插补指令编程 ■&q liOS&图335 G01编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）%3305N1 G92 X100 Z10 N2 G00 X16 Z2 M03 N3 G01 U10 W-5 F300 N4 Z-48N5 U34 W-10 N6 U20 Z-73 N7 X90N8 G00 X100 Z10 N9 M05 N10 M30（主轴以400r/min 旋转）（到达工件中心） （工进接触工件毛坯） （加工R15圆弧段） （加工R5圆弧段） （加工①26外圆）40图3.3.8 G02/G03编程实例N9 M30 （主轴停、主程序结束并复位车床编程实例四%3310N10 G92 X70 Z10N20 G00 U-70 W-10N30 G01 U26 C3 F100倒角指令编程N40 W-22 R3N50 U39 W-14 C3 N60 W-34N70 G00 U5 W80 N80 M30 （倒R3圆角）（倒边长为3等腰直角）（加工①65外圆）（回到编程规划起点）（主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 N20 G00 X0 Z4N30 G01 W-4 F100 N40 X26 C3N50 Z-21（设立坐标系，定义对刀点的位置）（到工件中心）（工进接触工件）（倒3X，（加工①26外圆）45。
数控车床编程实例
数控车床编程实例例1．G01直线插补指令编程如下图所示安装装仿形工件请设置安装装仿形工件,各点坐标参考如下 X向余量4mm坐标点X 直径Z圆弧半径圆弧顺逆A00B300C30-48D64-58E84-73F84-1500-150FUNAC数控车编程如下:O9001N10 G50 X100 Z10 设立坐标系,定义对刀点的位置N20 G00 X16 Z2 M03 移到倒角延长线,Z 轴2mm 处N30 G01 U10 W-5 G98 F120 倒3×45°角N40 Z-48 加工Φ26 外圆N50 U34 W-10 切第一段锥N60 U20 Z-73 切第二段锥N70 X90 退刀N80 G00 X100 Z10 回对刀点N90 M05 主轴停N100 M30 主程序结束并复位G76螺纹切削复合循环,如下图加工螺纹为ZM60×2,工件尺寸见图,其中括弧内尺寸根据标准得到。
FUNAC数控车编程如下:O9010N10 T0101 换一号刀,确定其坐标系N20 G54 G00 X100 Z100 到程序起点或换刀点位置N30 M03 S400 主轴以400r/min 正转N40 G00 X90 Z4 到简单循环起点位置N50 G90 Z-30 加工锥螺纹外表面N60 G00 X100 Z100 M05 到程序起点或换刀点位置N70 T0202 换二号刀,确定其坐标系N80 M03 S300 主轴以300r/min 正转N90 G00 X90 Z4 到螺纹循环起点位置N95 G76 P020000N100 G76 Z-24N110 G00 X100 Z100 返回程序起点位置或换刀点位置N120 M05 主轴停N130 M30 主程序结束并复位xx就是变量号,关于变量号是什么意思再不知道的的话我也就没治了,不过还是教一下吧,变量号就是把数值代入到一个固定的地址中,固定的地址就是变量,一般0 TD系统中有#0~~~#100~#149~~~#500~#531关闭电源时变量#100~#149被初始化成“空”,而变量#500~#531保持数据.我们如果说#100=30那么现在#100地址内的数据就是30了,就是这么简单.好现在我来说一下H代码,大家可以看到A类宏的标准格式中#xx和xx都是数值,而G65表示使用A类宏,那么这个H就是要表示各个数值和变量号内的数值或者各个变量号内的数值与其他变量号内的数值之间要进行一个什么运算,可以说你了解了H代码A类宏程序你基本就可以应用了。
数控车床编程实例详解(30个例子)
车床编程实例一半径编程图 3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环 6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8 （加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40 （加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）文档大全1车床编程实例二直线插补指令编程图3.3.5 G01 编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴 2mm 处）N3 G01 U10 W-5 F300 （倒 3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工 R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位文档大全图 3.3.8 G02/G03 编程实例2车床编程实例四倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒 3×45°直角）N40 W-22 R3 （倒 R3 圆角）N50 U39 W-14 C3 （倒边长为 3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒 3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工 R15 圆弧，并倒边长为 4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）文档大全图 3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为 1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值 )分别为0.8mm、0.6 mm 、0.4mm、0.16mm图 3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段 1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停 )N20 M30 （主程序结束并复位）4车床编程实例七恒线速度功能编程图 3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工 R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转） G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）文档大全图 3.3.17 G80 切削循环编程实例5车床编程实例九 G81 指令编程 (点画线代表毛坯)图 3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故 K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程 (毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转） N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）文档大全图 3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图 3.3.27 所示零件的加工程序：要求循环起始点在A(46 ，3)，切削深度为 1.5mm（半径量）。
