停车场系统施工规范
停车场系统施工规范
停车场系统施工规范一、停车场系统基本配置一套标准IC卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
如下图所示：根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。
1)485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。
2）开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4）对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5）网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。
6）视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。
7）地感线：在切好的地感槽内，用BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。
制作安全岛按以下步骤进行：1画出安全岛的形状线条。
250公分，并用混凝土浇注。
3用木板沿安全岛形状线条围起一个高15公分的框架。
4比例为1：1：1的混凝土浇注，用木板围起的安全岛框架，浇注完后找出水平面。
至少一个星期后，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。
然后在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成了。
安全岛施工注意事项：a)如岛上同时放置岗亭的话，宽度应该在150cm-180cm左右，如安全岛受路宽限制只能放置设备时，宽度约在40cm-80cm。
b)安全岛的长度约在500cm-900cm之间。
c)安全岛应高出地面约10cm-20cm管，e)为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。
停车场系统施工规范讲义
停车场系统施工规范、停车场系统基本配置一套标准IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发 行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、 成。
如下图所示：电脑视频捕捉卡 I 通讯适配器系统布置图:如岀口无 出卡机， 感摄摄像像 机机-■j 临时卡计费器入口读卡机出 口 道 闸显示屏入口控制 机-出口 ■斷出口 1握 无无需地 感岗亭出口控制机地惑检测图像对比系统组二、施工准备1） 工具手提切割机：主要用于水泥、地感的切割（切片e 180）6、 模版：固定安全岛、水泥台7、 其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、 大小螺丝刀套件、网线钳等。
2） 辅材1、 水泥、沙子、石子以及打混泥土的工具2、 PVC （KBG 铁管 ）及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺 栓；3、 扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线 方式。
1) 485 通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离 不应超过700 米，否则需加 485 中继器。
2）开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4）对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5）网线：如果是远程管理的网络版配置方案， 须布网线； 从各管理电脑到服务器。
6） 视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时） ，更不能强弱电源线共用一条四芯护线套。
7）地感线：在切好的地感槽内，用 BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于 1 米。
1、 冲击钻： 主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头e 22/14/12/82、 打磨机： 主要用于金属材料的切割、修磨3、 手电钻： 主要用于金属材料的打孔，钻头e 12/8/4.24、 拉钉枪： 主要用于金属材料之间的铆合5、b) 安全岛的长度约在500cm-900cm 之间。
停车场及车位引导系统安装规范
1.单口读卡机箱与道闸电源为RVV4x1.0mm2
2.值班岗亭用电源及空调用BVR4.0mm2
3.RS-485通讯线RVVPJ2x0.75最远距离为1.2km
4.关于网络线:
1网络形式（拓朴结构）
星形、总线形、环形、综合型
2网络线的选用
a.100m以内选用五类双绞线，星型（节点之间）。
b.185m以内选用同轴细缆线（RG-58）总线型拓朴结构。
e.环氧树脂与乙二胺配比1KG:90ml,定须混合均匀;
f.环氧树脂浇注需全部覆盖线圈,且离地面有10mm的高度,上用水泥封平;
g.浇注完毕后,用数字万用表再检测一次,对地电阻大于或等于10MΩ,直流电阻为4-6Ω。
3.道闸、读卡机的固定
3.1技术要求
a.道闸、读卡机垂直于水平地面倾斜度不大于1°;
b.道闸杆垂直于车行方向,垂直度误差不得超过5°;
c.所有箱底与地面接触紧密,间隙处用水泥抹平。
3.2接线
a.按图接线:
b.箱内接线拨皮不得超过10cm,值班室内线头拨皮不超过1cm;
c.所有接插件必须焊接,线头不得有毛刺,压线端不得有松动,回转现象,联接电阻不大于1.0Ω;
d.值班室内电源必须有接地线,机箱、电脑外壳必须接地;
e.机箱内所有线头,必须有1m±0.1m余量,且用扎带扎齐;
f.值班室内布线必须用线管或线槽布于电脑桌后,留1-1.5m余量,整理有条;
g.屏弊线的屏弊层必须一端接地.（只能单端接地，下面有详细说明）
4.电气接地的有关要求
4.1部件接地：
对电源的要求：客户的市电电源，必须有接地线，即电源线为三根：火线、零线、地线。
b.线管内穿钢丝为12号；
c.室内线管所穿导线的总面积（连外皮）不超过管截面积的70％；
停车场管理系统、道闸、楼宇对讲施工规范
停车场管理系统、道闸、楼宇对讲施工规范,北京安达弱电施工队1.1沿墙敷设明管的要求1．线管应当尽量靠上，要求整齐，离地面高度一致，尽量避开遮拦物体。
线管与平行的线管之间的间距要一致，横向布管要水平，垂直布管要与地面垂直，拐弯处要整齐。
2．沿墙角跟部敷设的线管在走道处要用自来水管，隐蔽处可用PVC管，高度离地面100~250mm左右。
1.2在天花板内敷设线管1．天花板内敷管可参照沿墙敷设明管的要求，也可以采用最短直线距离敷管，可用PVC 硬管和软管。
2．天花板内敷设管线要固定牢靠，不能影响维修天花板时打开顶板，不能过重使得天花板塌陷。
如天花板承受力较脆弱，则应当考虑在水泥顶上吊装或沿墙敷设。
1.3沿墙敷设暗管的要求1．当需要沿墙敷设暗管时，应考虑尽量在建筑物土建时进行。
2．不能破坏结构梁。
3．要求管线一次到位，线头要测量通断，绝缘（信号线10MΩ，电源线30 MΩ以上）并作好标记。
1.4地面开槽敷设暗管的要求1．在硬质水泥地面、楼层板内线管埋入地下时，其线管上部与地表距离不得小于15mm。
2．汽车过路地面一定要用铁管，一般路面最好用铁管。
墙跟无人走路处可用PVC管，但必须保证管上部与地表面有15mm的水泥层。
3．如地面以下有防水层，要求开沟槽后，首先再做一层防水层，以恢复被破坏的防水层，再敷设线管。
1.5广场敷设暗管的要求1．线管原则上要埋入广场砖以下，线管上部距广场砖不小于15mm，埋设完成，要用水泥砂浆回填，然后恢复原广场砖。
2．线管原则上用自来水管。
1.6花坛、草坪敷设线管1．线管穿过花坛、草坪，必须埋入土内一定深度。
最小不得小于250mm，要保证锄、镐不会伤及线管。
2．线管必须用自来水管。
3．空旷之处必须作一个避雷地（线管上焊一根地线圆钢或30mm扁钢，埋入地下1.5m，并在地下1.5m处水平敷设1.5m以上，必要处可加食盐和木碳），整个线管所有接头处都要用钢筋跨接溶焊在一起。
1.7水泥夹层路面下敷管1．线管穿过水泥夹层路面，应开挖一定深度，埋管后回填砂、石，然后在上面恢复原水泥路面。
停车场系统施工规范和要求
1 参考标准...................................................................................................................................................4 2 施工规范...................................................................................................................................................5
1 参考标准
1. GB/T50314-2006 智能建筑设计标准 2. GA/T367-2001 视频安防监控系统技术要求 3. GA/T368-2001 入侵报警系统技术要求 4. GA/T74-94 安全防范系统通用图形符号 5. GB12663-2001 防盗报警控制器通用技术条件 6. GB50198-94 民用闭路监视电视系统工程技术规范 7. GB20815-2006 视频安防监控数字录像设备 8. GB50343-2004 建筑物电子信息系统防雷技术规范 9. GB50348-2004 安全防范工程技术规范 10. GB50394-2007 入侵报警系统工程设计规范 11. GB50395-2007 视频安防监控系统工程设计规范 12. GB50396-2007 出入口控制系统工程设计规范 13. GBJ115-87 工业电视系统工程设计规范 14. GB7269-87 电子设备控制台的布局、形式和基本尺寸 15. JGJ16-2008 民用建筑电气设计规范 16. GB/T50311-2007 综合布线系统工程设计规范 17. GB50303-2002 建筑电气工程施工质量验收规范 18. GB50339-2006 智能建筑工程质量验收规范 19. 视频安防监控系统的安全防护设计，应符合现行国际《30MHz～1GHz 声音和电
智能停车场系统施工规范及要点
智能停车场系统施工规范及要点现在智能停车场已经被广泛运用，如何对停车场系统进行施工布线成了很数刚做停车场项弱电工程商的一大难题，停车场主要配置组成是：系统由入口控制机、出口控制机、自动道闸、车辆检测器、通讯转换器、管理软件，满位显示屏、收费显示屏、发行机、图象捕捉卡、摄像机、感应卡等组成。
停车场系统项目施工规范：一、工程施工主要材料、工具要求1、出入口控制机、自动道闸等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。
2、工程施工布线标准、线材规格型号、应符合停车场工程设计要求及标准停车场的有关规定。
3、携带好齐全的相关单据，及资料。
二、工程施工布线技术要求停车场系统布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。
线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；并且所有走线都必须套管，PVC 管和镀锌管都可以，避免老鼠咬断线路引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线时一定要对线缆做好标记，方便以后的安装、调试和维护。
机板采用SMD贴片技术，高精度元器件，成熟合理的电路设计，减少分离器件，选用大规模集成电路，从而保证了整个系统的安全性及稳定性。
1、电源线出入口道闸、出入口控制机需要220V电源，采用三芯屏蔽线（RVVP3*1.5），一般接到专线UPS专线供电，在某些情况下AC220V电源也可就近接取，但应符合相关规范，要确保系统中AC220V插座中的地线真实接地。
2、联网线（控制机—控制机或控制机—电脑）停车场联网方式可以分为：485通讯、TCP/IP通讯、RS422通讯等485联网线必须采用屏蔽双绞线RVVSP2*0.5，485总线长度，理论上是可以达到1200米，建议不要超过1000米。
如果超过请选用485HUB或者中继器来改善通讯环境。
为了保证通信的稳定，在通讯线末端接电阻，或者把所有的屏蔽层都连接起来，末端可以悬空或者根据情况接到大地上。
停车场管理系统施工工程技术标准
6)穿好的线要再次检测导通电阻和绝缘电阻，如果有问题，要及时换线。测试好的线要按图纸要求用号码管标记线号，屏蔽电缆的屏蔽层均需单端可靠接地。
7)穿好所有的线后，所有出线点的线要用扎带扎好，连线带管用塑料带包好，以免雨水进入线管。
4、车库设备安装
1)按照图纸，将设备放置在安全岛上各自的安装位置上，电动栏杆用M12膨胀螺栓固定于混凝土基座上，放置设备时应保护下面的管线。
a)先布置要暗埋在安全岛中的各穿线管。按照设备安装位置确定各穿线管的起点和终点，各管的起点和终点均要用弹簧弯管器折弯成90度的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出。引出端要高出地面30公分，管口要临时封堵，防止浇注混凝土时杂物掉入。需要管接头的均要用专用胶水密封胶牢。
b)在安全岛范围内布管时，要合理布置管的走向，严禁将管布置在固定设备时打膨胀螺丝孔的位置。
1)按照图纸连接主机、写卡器、电源等设备。
2)设备安装应紧密、牢固，紧固件应做防锈处理。
3)压线连接正确无误且牢固、可靠。
6、系统联网调试
1)用铁板分别压在出、入口的感应线圈上，检测感应线圈是否有反应，并检查车辆检测器的灵敏度。
2)使用不同的通行卡检查出入口读卡机对有效卡和无效卡的识别能力。对有效卡的识别率应大于98%以上。
d)在每个螺杆上放下一个外径大于20的平垫片及一个弹簧垫片，用螺母锁紧。
e)设备固定好后，用手轻推设备，感觉一下固定的牢固程度。
3)壁装式LED显示屏安装高度应大于2.2m，位于车库入口正上方。
建筑地下停车场工程的规范要求
建筑地下停车场工程的规范要求地下停车场是现代城市交通管理的重要组成部分，其建设必须遵循一系列规范要求，以确保安全、高效和良好的使用体验。
本文将介绍建筑地下停车场工程的规范要求。
一、设计要求1. 停车场位置选择：应考虑交通便利、土地利用率、周边环境等因素，选择适当的位置建设停车场。
2. 泊位数量和排列：根据停车需求和使用情况，合理确定泊位数量，并采取科学的布局和排列方式，以确保有效利用空间。
3. 出入口设置：出入口宽度应满足消防车通行要求，同时也要考虑车辆的流量和交通组织的需要。
4. 照明系统：停车场内应设置适当的照明系统，确保使用者的安全和便捷。
二、施工要求1. 地下停车场结构：应采用耐久性好、承载能力强的材料，结构设计符合建筑工程规范。
2. 壁、地面防水：地下停车场存在湿润环境，需进行有效的防水，并确保有效排水。
3. 消防设施：应设置适当的消防设施，包括灭火器、喷淋系统等，同时确保消防通道畅通。
4. 通风系统：地下停车场内应设置通风设施，以确保空气流通，防止积聚有害气体。
5. 电气设备：电气设备应符合相关标准，确保安全可靠。
同时，应设置应急照明系统，以应对停电等紧急情况。
三、管理要求1. 车位标识：每个车位应设置明确的标识，便于用户辨识和寻找。
2. 车位管理：可以采用电子锁、智能停车系统等方式，实现车位预约、计时收费以及监控等功能。
3. 安全管理：应在适当位置安装监控设施，保障停车场内的安全。
在夜间或低人流时段，应加强巡视和安全值班。
4. 维护保养：定期检查、维护地下停车场的各项设备和设施，确保其正常运行和良好状态。
地下停车场工程的规范要求涉及到设计、施工和管理等多个方面，通过遵守这些规范，可以提高停车场的使用效率和安全性，为城市的交通管理和居民的出行提供便利。
我们应该重视这些规范要求，并在实践中不断完善和落实。
停车场道闸系统施工安装流程规范
一、停车场系统基本配置一套标准IC卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
二、施工准备1、工具1)冲击钻:主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82)打磨机：主要用于金属材料的切割、修磨3)手电钻：主要用于金属材料的打孔，钻头￠12/8/4。
24)拉钉枪：主要用于金属材料之间的铆合5）手提切割机：主要用于水泥、地感的切割（切片￠180）6)模版：固定安全岛、水泥台7)其他常用工具:万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。
2、辅材1）水泥、沙子、石子以及打混泥土的工具2)PVC（KBG铁管）及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；3）扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例,列举安全岛的布线方式.1）485通讯线:从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。
2)开闸线:出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4)对讲线:岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5)网线：如果是远程管理的网络版配置方案,须布网线；从各管理电脑到服务器。
6）视频线：从电脑到出入口摄像机,注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套.7）地感线：在切好的地感槽内,用BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。
9）所有的管线必须按强弱电分开，导线中间不许有接头。
10)聚光灯开关无特殊要求一般在岗亭控制.线缆标准三、施工标准1、安全岛的施工标准在马路当中建一个环形水泥墩，俗称安全岛。
停车场系统施工工艺标准规范标准.docx
''停车场系统施工规范1、停车场系统基本配置一套标准 IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
如下图所示：电脑视频捕捉卡通讯适配器发行器临时卡计费器摄摄入出像像口入口出机机读口读口卡道卡道机闸机闸''系统布置图：2、施工准备2.1 、工具2.1.1、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82.1.2、打磨机：主要用于金属材料的切割、修磨2.1.3、主要用于金属材料的打孔，钻头￠ 12/8/4.22.1.4、拉钉枪：主要用于金属材料之间的铆合2.1.5、手提切割机：主要用于水泥、地感的切割（切片￠180）2.1.6、模版：固定安全岛、水泥台2.1.7 、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。
2.2 、辅材2.2.1 、水泥、沙子、石子以及打混泥土的工具2.2.2 、PVC(KBG铁管 ) 及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；2.2.3 、扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。
2.2.3.1 、485 通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过 700 米，否则需加 485 中继器。
2.2.3.2 、开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
2.2.3.3 、按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
2.2.3.4 、对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
2.2.3.5 、网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。
2.2.3.6 、视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。
停车场道闸系统施工安装流程规范方案
停车场道闸系统施工安装流程规范方案一、前期准备1.设计方案评审：评审停车场布局设计、道闸系统设计、电气布置等方案，确认方案的合理性和可行性。
2.设备采购：根据设计方案，购买符合要求的道闸设备、感应设备、控制器、车牌识别系统等相关设备。
3.材料准备：准备好需要使用的电缆、电线、配件、固定螺栓等材料，并进行分类、整理。
二、施工准备1.安全措施：施工前，落实相关施工安全措施，包括区域隔离、设立警示标志、提供个人防护装备等。
2.工具准备：准备好所需的施工工具和测量仪器，如电钻、电动螺丝刀、电表、测距仪等。
3.工作人员分工：根据施工任务的复杂性和数量，合理分派工作人员，确定每个人的具体职责和工作范围。
三、施工过程1.道闸设备安装：根据设计方案，对道闸设备进行组装和安装，确保各个部件的正确安装和连接牢固。
2.基础施工：如果需要改造或新建道闸基础，按照设计方案进行基础施工，包括挖土、浇筑混凝土等。
3.电气布线：按照设计方案进行电气布线，包括各个设备的连接、线缆的敷设、电源接入等。
4.控制器和感应设备安装：安装控制器和感应设备，并进行电气连接和测试，在测试过程中进行必要的调整和修正，确保设备正常工作。
5.网络配置：如果设备需要网络连接，进行网络配置和设备调试，确保设备能够正常联网并和其他设备进行通信。
6.车牌识别系统安装：根据设计方案安装车牌识别系统的设备和摄像头，在安装过程中注意设备的安全和稳固。
四、施工验收1.系统测试：进行道闸系统的全面测试，包括开、关闸测试，感应设备和控制器的配合测试，车牌识别系统的准确性测试等。
2.功能完善：根据实际需求，完善系统的功能设置，包括收费设置、车位显示、车辆接口等。
3.运行稳定性测试：长时间运行测试，测试系统的稳定性和各个设备的耐久性。
4.安全性评估：评估系统的安全性，包括防止非法闯入、抗外力冲击等方面。
5.交底培训：对施工完成的道闸系统进行相关操作和维护的培训，确保使用人员能够熟练操作和维护设备。
停车场道闸系统施工安装流程规范方案
停车场道闸系统施工安装流程规范方案就需要建立安全岛。
安全岛的施工应符合以下标准：1）岛体宽度不小于1.2米，长度根据设备数量和尺寸而定；2）岛体表面应平整，不得有凹凸不平、裂缝等缺陷；3）岛体四周应设立防撞柱或者护栏，柱子直径不小于￠114mm，高度不小于1.2米，护栏高度不小于1.1米；4）岛体表面应刷涂有黄色或者白色的反光漆，以提高夜间的可见性；5）岛体上应设立明显的停车标志，以便车主正确停放车辆。
1.3.2道闸的施工标准道闸是停车场进出口的主要设备之一，其施工应符合以下标准：1）道闸应安装在岗亭和地面之间，高度不小于2.5米，长度根据车道宽度而定；2）道闸应具有自动升降功能，升降时间不得超过3秒；3）道闸杆应采用铝合金材料，外观美观、坚固耐用；4）道闸杆上应安装反光条，以提高夜间的可见性；5）道闸应具有防撞功能，当有车辆试图强行冲闸时，道闸应能够自动升起，以防止车辆撞击；6）道闸应具有手动升降功能，以应对停电等突发情况。
1.3.3地感线的施工标准地感线是停车场道闸系统中的重要组成部分，其施工应符合以下标准：1）地感线应安装在地感槽内，槽深不小于5cm；2）地感线应绕5圈，以提高检测精度；3）地感线应使用BV1.5线，线径不小于1.5mm；4）地感线两端应接地，以确保信号稳定；5）地感线应与强弱电分开布线，不得与其他电线共用一根管。
1.3.4视频监控系统的施工标准视频监控系统是停车场安全管理的重要手段之一，其施工应符合以下标准：1）摄像机应安装在出入口和停车场内的关键位置，以全面监控停车场内的情况；2）摄像机应具有夜视功能，以确保夜间监控效果；3）摄像机应具有防水、防尘等功能，以适应各种恶劣环境；4）摄像机应采用高清晰度的图像传输技术，以提高监控效果；5）视频监控系统应具有远程监控、录像等功能，以便管理人员及时了解停车场内的情况。
1.3.5停车场系统的施工标准总结停车场系统的施工应符合以下标准：1）设备应安装牢固，不得出现松动、倾斜等情况；2）布线应规范，不得出现交叉、短路等情况；3）系统应具有稳定可靠的运行性能，不得出现故障、漏检等情况；4）系统应符合国家相关标准和规定，以确保安全、可靠、高效的运行。
停车场系统施工规范
停车场系统施工规范1. 引言本文档主要旨在规范停车场系统的施工过程，确保系统的安全、稳定和高效运行。
本文档适用于停车场系统的规划、设计、安装、调试和验收等各个阶段的施工工作。
2. 规划阶段在停车场系统规划阶段，需要考虑以下因素：2.1 工程背景详细描述停车场系统的建设背景、目的、范围等信息，明确需求和目标。
2.2 基础设施评估停车场系统所需要的基础设施，包括电力、网络、水源等，确保设施满足系统的运行需求。
2.3 功能需求明确停车场系统的功能需求，包括车位管理、收费管理、车辆识别、监控系统等功能，并考虑未来可能的扩展需求。
2.4 建设预算根据工程背景、基础设施和功能需求，确定停车场系统的建设预算，合理控制项目成本。
3. 设计阶段在停车场系统设计阶段，需要进行详细的系统设计和方案选择：3.1 系统拓扑图绘制停车场系统的拓扑图，包括各个硬件设备的布局、连接方式等，确保系统的合理性和可扩展性。
3.2 设备选择根据功能需求和预算要求，选择合适的硬件设备，包括停车场的入口设备、出口设备、识别设备等。
3.3 车位布局根据停车位数量和停车场布局，设计合理的车位布局方案，确保车辆进出和停放的效率。
3.4 网络设计设计停车场系统的网络架构，包括设备之间的网络连接、网络安全等，确保系统的可靠性和安全性。
4. 安装与调试阶段在停车场系统的安装与调试阶段，需要进行以下工作：4.1 硬件安装按照设计方案，对各个硬件设备进行安装，包括摄像头、识别设备、显示屏等。
4.2 计算机系统安装安装停车场系统所需的计算机设备，包括服务器、工作站等，确保系统的稳定和可靠运行。
4.3 软件安装与配置根据系统设计需求，安装并配置相应的软件，确保系统的功能正常运行。
4.4 系统调试对停车场系统进行综合调试，确保各项功能的正常运行，包括车辆识别、车位管理、收费管理等。
4.5 系统验收完成系统调试后，进行系统验收，确保系统符合设计要求，并经过相关部门的验收核准。
停车场道闸系统施工安装流程规范
停车场道闸系统施工安装流程规范一、前期准备1.安全规划：对施工过程中的安全风险进行评估，并制定相应的安全措施计划。
2.施工方案：编制详细的施工方案，包括施工进度安排、资源调配、质量控制等内容。
3.材料准备：准备好所需的道闸系统设备、材料及工具，并检查其质量和数量是否符合要求。
4.相关手续：办理施工所需的各项审批手续，包括施工许可证、消防审批等。
二、现场施工1.现场准备：确定好道闸系统的安装位置，并进行现场勘测，确保施工地点符合要求。
2.基础处理：根据设计要求，在施工地点进行基础处理，包括挖掘基坑、浇筑混凝土等步骤。
3.外接电源：根据道闸系统的功率需求，接通外部电源，并确保电源稳定。
4.安装设备：按照道闸系统的设备安装图纸，进行设备的安装，包括道闸机、感应器、控制器等等。
5.接线调试：根据设备的接线图纸，进行设备的接线，并进行相应的调试，确保设备正常运行。
6.现场调试：对整个道闸系统进行现场调试，检查各个设备的功能是否正常，并进行必要的调整。
7.配置软件：根据道闸系统的功能需求，配置相应的软件，包括车牌识别、收费管理等。
8.安全防护：设置相应的安全防护措施，如安装防撞柱、设置警示标志等，以确保道闸系统的安全运行。
三、试运行与验收1.试运行：在道闸系统安装完成后，进行一段时间的试运行，检查系统的稳定性和可靠性。
2.故障排除：在试运行过程中发现的故障，及时进行排除，并重新进行试运行，直至系统正常运行。
3.验收清单：制定施工验收清单，并逐项检查道闸系统各项功能是否符合设计要求。
4.验收报告：编制施工验收报告，记录道闸系统施工的整个过程，并对施工质量进行评估。
四、施工记录1.日志记录：安排专人负责施工现场的日志记录，包括每天的工作内容、工作进度等。
2.现场照片：拍摄施工现场的照片，并进行留存，以便后期检查和评估。
3.故障记录：记录道闸系统试运行和验收过程中的故障情况，及时处理和解决。
五、完工与维护1.完工文件：编制完工文件，包括施工图纸、设备说明书、施工日志等，并进行整理和归档。
停车场系统施工技术规范
特别说明：
系统用双绞电缆连网时，为减少其路径上其它设备对它的干扰，它与路径上其它设 备的间距应满足下表要求：
设备种类 无隔离的电源线或电力设备
1.2.2、路面宽度对设备定位的影响
为保证车辆进出安全，设备安装后方便使用，其入口或出 口路面最小宽度应不小于3米；
A、如果路面宽度为7米以上，可设计为一进一出出口收费 模式，将设备和岗亭置于路的中间，制作安全岛，将设备 放在安全岛上。
B、如果路面宽度为6.5米以上7米以下，可设计为一进一出， 将设备置于路面中间，但岗亭就不便放在路的中间，可制 作安全岛，将设备放在安全岛上。
5. 电缆干扰：设备的安装应考虑电缆的干扰，我们的设备应避开电缆至 少2米，一般是越远越好，因为电缆产生的磁场会对感应线圈产生很 大的影响。
6. 并通排道安长装度与和单宽排度安决装定：其对安出装入方口式设，备对在于一通起道，较且长中路间宽不受放限岗制亭的的情情况况，，
采度用不单受排 限安 制装 的方 情式 况， ，即采出用入并口排设安备装成方一式字，排即列出；入对口通 设道 备长 并度 排受 安限 放而 。宽
在无长距离读卡机的情 况下，入口设备的摆放 一般按右图的2方式，
变压器或电动机 日光灯
避雷引下线 保护地线
热力管（包封/不包封00 300 1000 50
300/500 300
1.1.2、系统的通信方式介绍
停车场管理系统主要用到了以下几种通信方式：
RS-422： 通讯距离理论值为1200米。用于电脑和控制机之间、电 脑和计数器之间的通讯。如果距离超过1200米，必须加 422的信号放大器，避免信号的衰减。
停车场系统施工规范
停车场系统施工规范一、停车场系统基本配置一套标准IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
如下图所示：临时卡计费器发行器视频捕捉卡摄像机通讯适配器入口读卡机摄像机入口道闸出口读卡机出口道闸电脑系统布置图：二、施工准备1)工具1、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82、打磨机：主要用于金属材料的切割、修磨3、手电钻：主要用于金属材料的打孔，钻头￠12/8/4.24、拉钉枪：主要用于金属材料之间的铆合5、手提切割机：主要用于水泥、地感的切割（切片￠180）6、模版：固定安全岛、水泥台7、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。
2)辅材1、水泥、沙子、石子以及打混泥土的工具2、PVC(KBG铁管)及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；3、扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。
1)485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。
2）开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4）对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5）网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。
6）视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。
7）地感线：在切好的地感槽内，用BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。
停车场系统施工规范.doc
停车场系统施工规范一、停车场系统基本配置一套标准IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
如下图所示：临时卡计费器发行器视频捕捉卡摄像机通讯适配器入口读卡机摄像机入口道闸出口读卡机出口道闸电脑系统布置图：二、施工准备1)工具1、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82、打磨机：主要用于金属材料的切割、修磨3、手电钻：主要用于金属材料的打孔，钻头￠12/8/4.24、拉钉枪：主要用于金属材料之间的铆合5、手提切割机：主要用于水泥、地感的切割（切片￠180）6、模版：固定安全岛、水泥台7、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。
2)辅材1、水泥、沙子、石子以及打混泥土的工具2、PVC(KBG铁管)及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；3、扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。
1)485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。
2）开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3）按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4）对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5）网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。
6）视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。
7）地感线：在切好的地感槽内，用BV1.5线绕5圈.8）电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。
停车场道闸系统施工安装流程规范
停车场道闸系统施工安装流程规范施工标准应该符合相关建筑规范和安全标准。
安全岛的建造应当坚固耐用，表面平整，不得有裂缝、起砂、起泡等缺陷。
安全岛的高度应符合设计要求，且应在夜间装上反光标志，以提高夜间的可见性。
2、道闸的施工标准道闸的安装应符合相关规范和标准，道闸的高度、长度、宽度应符合设计要求。
道闸的控制系统应该可靠，能够稳定运行。
道闸的开关时间应该合理，不得影响车辆的通行。
道闸的杆体表面应平整光滑，不得有锈蚀、变形等缺陷。
道闸的安装位置应符合设计要求，不得影响车辆的通行和停车。
3、摄像机的施工标准摄像机的安装位置应符合设计要求，能够拍摄到停车场内的所有区域。
摄像机的安装高度应符合设计要求，不得影响车辆的通行和停车。
摄像机的安装角度应该合理，能够拍摄到车辆的车牌和车辆外观。
摄像机的画面质量应该清晰，不得有模糊、失真等情况。
4、电线电缆的施工标准电线电缆的敷设应符合相关规范和标准，电线电缆的线径、节数、材质应符合设计要求。
电线电缆的敷设应分强弱电，不得混装。
电线电缆的敷设应保持整齐、美观，不得有交叉、搭接等情况。
电线电缆的接头应该牢固可靠，不得有松动、脱落等情况。
道闸是一种保护设备和线路的重要装置，其承载设备工作时的应力可达几百公斤。
同时，规范车辆进出的车道可以使工程外观更专业，因此安全岛的制作会直接影响系统的性能。
制作安全岛的步骤如下：首先按图纸画出安全岛的形状线条。
如果现场地面是松软的泥土，需要将地面挖深50公分，并用混凝土浇注15公分的框架，用木板沿安全岛形状线条围起。
然后用水泥、石子、沙子比例为1：1：1的混凝土浇注，浇注完后找出水平面。
至少一个星期后，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。
然后在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成了。
在安全岛的制作过程中，需要注意以下事项：如岛上同时放置岗亭的话，宽度应该在150cm-180cm左右，如安全岛受路宽限制只能放置设备时，宽度约在40cm-80cm之间。
停车场系统施工技术规范
7. 交的错方安式装，原将则两：个对岗路亭面的较位窄置而错又开要，安以装保双障通路道面设的备宽时度，。可采用交错安装
8. 设备凸出原则：设备应安装于凸出位置，方便司机读卡。
9.
右进左出原则：我国的车辆均为左肽车，按照我们通常的右行原则，要 采用右进左出以免交叉，如图所示：
总之，设备定位是一项看似简单而 实际操作起来又比较复杂的工作。 由于现场情况各不相同，以上所述 只能作为建设性的参考，只对影响 设备定位的一些情况作了简要说明。 要真正达到方便、实用，最好是开 车到现场勘测，以方便车辆进出为 第一原则。
岗亭---入口道闸 3芯1.5平方护套线，1根，提供一个交流220V的普通电 源； 6芯0.3平方屏蔽线，1根，手动控制道闸用；
入口控制机---入口道闸 6芯0.3平方屏蔽线，1根，自动控制道闸、接入感应和下 限位开关信号及开闸信号到控制机；
岗亭---摄像机和射灯 128编或96编的同轴电缆，1根，视频线 3芯1.5平方护套线，2根，摄像机和射灯分别供电。
D、入口控制机通讯； D、出口控 制机通讯；
D、车位显示屏通讯；D、入口长 距离读卡器通讯；
D、收费显示屏通讯；D、出口长 距离读卡器通讯
C、入口道闸手动控制；C、出口 道闸手动控制；
视频 V、入口；V、出口 （V）
校线
校线的内容有：1、校对线路是否畅通；2、校核线路的线间绝缘和对地绝缘是否达标。

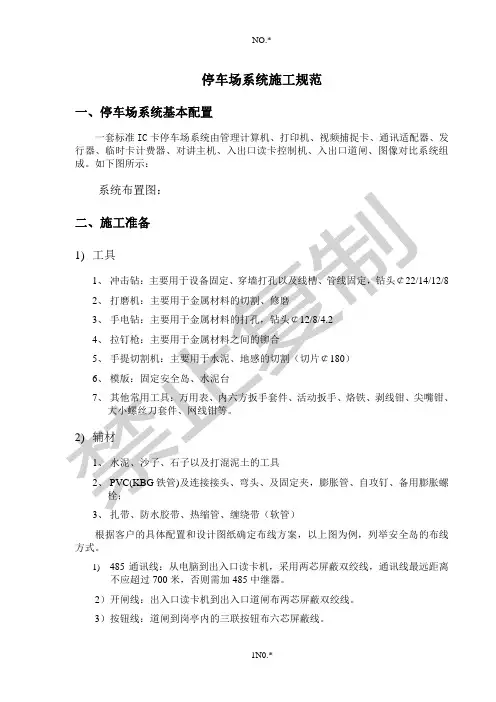

停车场系统施工规范
技术要求
（1）、通讯线、视频线最好中间不要接头，特殊 情况除外（如大于300米）且接头处要安装接 线盒并标识清楚。
（2）、所有线必须布到位，并预留有足够的长度 （1.5m-2.0m）
名称
电源线 （P）
（3）、所有走线必须明确标识，用中文标记，并 保证导通；
