液压阀门原理液压阀门是液压系统中的重要组成部分，其工作原理决定了液压系统的性能和稳定性。
液压阀门主要用于控制液压系统中液压流体的流量、压力和方向。
一、液压阀门的基本原理液压阀门依靠阀芯、阀座和控制力来实现液压系统的控制和调节。
其基本原理如下：1. 阀芯和阀座：液压阀门的阀芯和阀座是控制液压流体流通的关键部件。
阀芯通过自身的运动来改变阀口的开启和关闭程度，从而调节液压系统中的流量或压力。
阀座则承受阀芯的压力，保证密封性能。
2. 控制力：液压阀门通常由控制力来控制阀芯的运动。
控制力可以是机械力、弹簧力或液压力。
通过改变控制力的大小或方向，可以实现阀芯的移动，从而改变阀口的开启程度。
3. 流体流通路径：液压阀门通过设定不同的流体流通路径来实现液压系统中液压能量的控制。
这些路径可以是串联、并联或混合串并联等组合形式，通过调节液压阀门的开关状态，可以改变流体的流量和方向。
二、常见液压阀门类型及其工作原理液压阀门根据其用途和工作原理的不同，可以分为多种类型。
下面介绍几种常见的液压阀门及其工作原理。
1. 定量阀：定量阀主要用于控制液压系统中的流量。
常见的定量阀有节流阀、溢流阀和单向阀等。
节流阀通过调节阀口的开启面积或形状，实现控制流体的流速和流量。
溢流阀则通过设定溢流口的开启压力，将过多的液压流体引导回油箱，保证系统的压力稳定。
单向阀则只允许流体在一个方向上通过，用于防止流体的倒流。
2. 比例阀：比例阀用于实现对液压系统中流量或压力的精确控制和调节。
比例阀根据输入信号的大小，控制阀芯的位置，从而改变阀口的开启程度，实现精确的流量或压力控制。
比例阀常用于需要精准控制的系统，如液压伺服系统和液压挖掘机等。
3. 逻辑阀：逻辑阀主要用于根据特定条件或输入信号的不同，实现系统中不同阀门的开关和组合。
逻辑阀可以根据预设的逻辑条件，控制液压系统中的各种操作，如顺序控制、方向控制和压力控制等。
逻辑阀在自动化控制系统中起到重要的作用，可以实现复杂的功能和操作。
液压阀工作原理及运用
VS
不同类型的液压阀具有不同的工作原 理，但基本原理相同，即利用油液的 压力和流量，通过控制阀口的开启和 关闭，调节油液的流动方向、压力和 流量，实现对液压系统的控制。
02 液压阀的种类与特性
单向阀
总结词
控制液压油单向流动的阀门
详细描述
单向阀主要用于控制液压油的单向流动，只允许液压油在一个方向上流动，而阻止其在反方向流动。它通常安装 在液压泵的出口处，以防止液压泵在停机时油液倒流。
工业自动化中的液压阀通常要求高精度、快速响应和长寿命，以确保生产过程的 稳定性和效率。
在农业机械中的应用
农业机械中的液压系统主要用于控制和调节农机具的各种动作，如升降、翻转、收割等。液压阀在这些系统中起到至关重要 的作用，能够确保农机具按照农艺要求进行精确控制。
农业机械中的液压阀通常需要具备较高的可靠性和耐久性，以适应各种恶劣的田间作业环境。
在航空航天中的应用
液压阀在航空航天领域中主要用于控制飞机的起落架、襟翼、刹车系统等关键部件。由于航空航天领 域的特殊要求，液压阀必须具备高可靠性、高精度和轻量化的特点。
航空航天领域的液压阀通常需要进行严格的测试和验证，以确保在极端环境下仍能正常工作。
04 液压阀的发展趋势与挑战
液压阀的发展趋势
液压阀面临的挑战
技术创新
随着工业领域的发展，液压阀需要不断进行技术创新，以满足新 的应用需求和技术要求。
可靠性
液压阀在高温、高压、腐蚀等恶劣环境下工作，需要保证长期稳定 性和可靠性，对材料、工艺和设计提出了更高的要求。
维护保养
液压阀的维护保养涉及到专业知识和技能，需要专业的技术人员进 行操作，增加了维护保养的难度和成本。
05 结论：液压阀的重要性和 意义

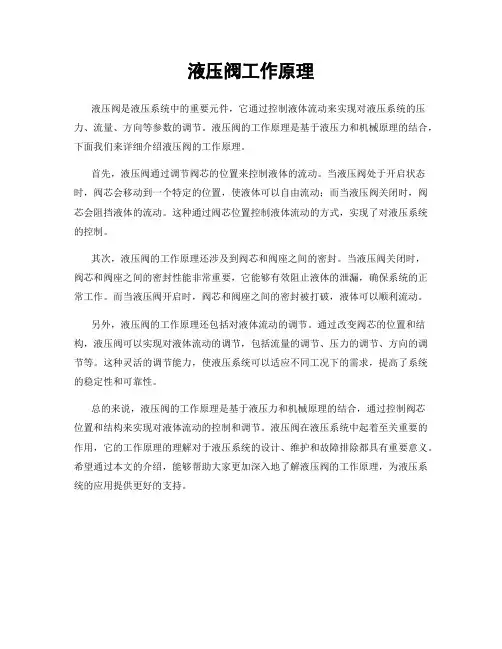

液压阀工作原理
液压阀工作原理
液压阀是液压系统中的重要元件，它通过控制液体流动来实现对液压系统的压力、流量、方向等参数的调节。
液压阀的工作原理是基于液压力和机械原理的结合，下面我们来详细介绍液压阀的工作原理。
首先，液压阀通过调节阀芯的位置来控制液体的流动。
当液压阀处于开启状态时，阀芯会移动到一个特定的位置，使液体可以自由流动；而当液压阀关闭时，阀芯会阻挡液体的流动。
这种通过阀芯位置控制液体流动的方式，实现了对液压系统的控制。
其次，液压阀的工作原理还涉及到阀芯和阀座之间的密封。
当液压阀关闭时，
阀芯和阀座之间的密封性能非常重要，它能够有效阻止液体的泄漏，确保系统的正常工作。
而当液压阀开启时，阀芯和阀座之间的密封被打破，液体可以顺利流动。
另外，液压阀的工作原理还包括对液体流动的调节。
通过改变阀芯的位置和结构，液压阀可以实现对液体流动的调节，包括流量的调节、压力的调节、方向的调节等。
这种灵活的调节能力，使液压系统可以适应不同工况下的需求，提高了系统的稳定性和可靠性。
总的来说，液压阀的工作原理是基于液压力和机械原理的结合，通过控制阀芯
位置和结构来实现对液体流动的控制和调节。
液压阀在液压系统中起着至关重要的作用，它的工作原理的理解对于液压系统的设计、维护和故障排除都具有重要意义。
希望通过本文的介绍，能够帮助大家更加深入地了解液压阀的工作原理，为液压系统的应用提供更好的支持。
液压阀工作原理及运用
液压阀工作原理及运用液压阀是一种广泛应用于工业、建筑、农业等行业的控制元件。
它通过控制液体的流动来控制机械的动作，因此被形象地称为“液体大脑”。
液压阀的工作原理和运用非常重要，本文将对此进行详细介绍。
一、液压阀工作原理液压阀的工作原理基本上是利用力的平衡关系控制液体的流动。
液压系统通常由油泵、液压缸和液压阀等部件组成。
油泵将液体（一般是油）吸入，推出并通过液压缸驱动执行机构，完成机械的运动。
液压阀则是控制液体的流量和压力的重要控制元件。
液压阀的工作原理基于流体力学和机械学原理。
液体被压缩时会产生压力，这种压力的象征是液压阀的功率。
其流体通过阀门后就会遇到阻力，这个阻力就是一个大关键点：它能够影响到阀门的开启和关闭。
因此，液压阀要实现某个作用，需要这种阀门开启、关闭的关系配合调节，以得到理想的阀门效果。
液压阀的开启和关闭是有一定规律的，一般分为动作部分和控制部分。
动作部分主要包括阀门本身，它能够控制液体的流动。
控制部分则分为电控、机控和手控等多种模式。
无论使用何种方式，阀门的开启和关闭都需要确保流量和压力的稳定性。
二、液压阀的运用液压阀在各个行业中都有广泛的应用，包括工业、农业、建筑、船舶和航空等领域。
比如说，船舶液压管道主要用于船用起重机、锚机、拖缆装置等，船舶液压管道中的液压阀更是起到了核心作用。
在工业领域中，液压阀则广泛应用于调节门、原料保温等装置中，以及喷漆、热压机、铸造等大型设备中。
其中，液压阀在机械制造过程中起到了非常重要的作用：通过它实现对机械的调节与操作，进而提高机械的精度和生产效率。
在农业领域中，液压阀同样发挥了很大的作用。
例如，在农业机械的使用过程中，液压控制系统能够起到提高机械结构稳定性的作用，起到提高农机防护层次的效果。
最近，随着计算机和信息技术的发展，液压阀也开始与数字技术结合，这就叫做电子液压阀。
电子液压阀可以通过计算机实现精确控制，能够在机器性能方面得到更好的表现。
同时，它们也更加便于维护和升级，成为了未来液压控制系统的重要发展方向之一。
液压阀工作原理
液压阀工作原理液压阀是液压系统中常用的控制元件，它能够通过控制液压能量的流动来实现对液压系统的控制和调节。
液压阀的工作原理涉及到压力、流量和方向的调节。
一、压力控制阀压力控制阀是液压系统中最常见的类型之一。
其主要作用是在液压系统中控制压力的大小，以保证液压系统的正常运行。
压力控制阀的工作原理是利用弹簧力、液压力或电磁力来调节和控制液压系统中的压力。
压力控制阀的一个典型应用是溢流阀。
溢流阀通过设置溢流口的大小，使液压系统在达到预定压力后，将多余的流体引导回油箱或其他低压部分，从而防止系统压力超过预定值。
当系统压力降低到设定值以下时，溢流阀会关闭溢流口，从而保持系统在可控的压力范围内。
二、流量控制阀流量控制阀主要用于调节液压系统中的流量，以控制液压缸的速度。
流量控制阀的工作原理是通过改变通过阀芯的截面积来调节流体的流量。
一个常见的流量控制阀是节流阀。
节流阀通过改变液压系统中液流的截面积来调节液体的流量，从而控制液压缸的速度。
当流体通过节流阀时，由于截面积的改变，流速会发生变化，进而影响液压缸的运动速度。
通过调节节流阀的开度，可以精确地控制液压缸的速度。
三、方向控制阀方向控制阀用于控制液压系统中液体流动的方向。
方向控制阀的工作原理是通过控制阀芯的位置来改变液压系统中的液体流通方向。
一个常用的方向控制阀是换向阀。
换向阀可以将液压系统中的液流引导到不同的液压执行元件上，实现液压系统中的正反转控制。
通过改变换向阀的阀芯位置，可以实现液体流向的切换。
综上所述，液压阀工作原理涉及到压力、流量和方向的控制。
通过控制液体的压力大小、流量速度和流向，液压阀能够实现对液压系统的精确控制。
不同类型的液压阀在液压系统中起到不同的控制作用，在工业和机械领域中有着广泛的应用。
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
四、
液压阀工作原理
2.3.3 流量控制阀
作用： 依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量，从而实现执 行元件所要求的运动速度。
类型： 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
液压阀工作原理
1、
液压阀工作原理
液压阀工作原理
液压阀工作原理
顺序阀与溢流阀的区别: a. 溢流阀的出油口通往油
箱，顺序阀的出油口一般通 往另一工作油路；顺序阀的 进出油口都是有一定压力的 。
b．溢流阀打开时，进油口 压力基本上保持在调定值， 出口压力近似为零；而顺序 阀打开后，进油压力可以继 续升高。
c．溢流阀的内部泄漏可以 通过出油口回油箱；而顺序
分流集流 工作原理
液压阀工作原理
分流集流 工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
o 参考文献： o 【1】《液压工作原理及动画.PPT》 o 【2】《液压工作原理动画.PPT》
液压阀工作原理ຫໍສະໝຸດ 3rew演讲完毕，谢谢听讲!
再见，see you again
2020/11/25
液压阀工作原理
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路 通断，实现执行元件的顺序动作，它一般不控制系统 压力。
2、类型： 按控制方式
直控顺序阀 外（液控）控顺序阀
按结构
直动式 先导式
液压阀工作原理
3、典型结构
直 动 式
先 导 式
液压阀工作原理
单 向 顺 序 阀
外 控 顺 序 阀
液压阀的工作原理
液压阀的工作原理
液压阀是一种用来控制流体流动的装置，其工作原理基于流体力学原理和压力控制原理。
液压阀通过改变阀芯的位置或形状，调节流体通道的开启面积，从而实现流体流速、压力和方向的控制。
液压阀的工作原理如下：
1. 通过阀芯位置的改变来控制流量：液压阀芯是阀门中的可移动部件，可以通过电磁力、机械力或压力差的作用，使其移动到不同的位置。
阀芯的位置决定了流体通道的开合程度，从而控制流量的大小。
2. 通过阀芯形状的改变来控制压力：液压阀芯的形状决定了流体在通过阀门时的压力变化。
当阀芯开启通道时，流体可以通过阀门，压力相对较低；而当阀芯关闭通道时，流体无法通过阀门，产生较高的压力。
3. 通过阀芯的移动来改变流体的方向：液压阀芯的位置变化可以改变流体的流动方向。
当阀芯处于某一位置时，流体只能从某个入口进入，通过阀门，并从某个出口流出。
改变阀芯的位置，可以使流体的流动方向发生变化。
液压阀通过以上原理实现对流体流动的控制，可以应用于液压系统中的各种控制任务，如压力控制、流量控制、方向控制等。
不同类型的液压阀具有不同的结构和工作原理，可根据实际需求选择适合的阀门进行使用。
液压阀工作原理
液压阀工作原理液压阀是流体控制系统中的重要组成部分，主要起到调节、控制和分配流体压力、流量和方向的作用。
液压阀的工作原理基于流体力学和机械原理，可以通过不同的设计和结构来实现各种不同的功能。
液压阀的工作原理可以分为两个方面，一是阀芯的运动原理，二是流体的工作原理。
阀芯的运动原理：液压阀芯在阀体中通过不同的结构和机械装置实现相对运动，用于控制流体的通断、调节和改变流向。
常见的液压阀芯结构有滑动阀芯、旋转阀芯和插装式阀芯等。
滑动阀芯主要通过在阀芯和阀套之间的间隙上下滑动，来改变通道的开闭状态。
阀芯与阀套之间的密封通过油脂或O型圈来实现。
当阀芯下滑时，通道打开，流体可以流过。
当阀芯上滑时，通道关闭，流体无法通过。
旋转阀芯通过阀芯的旋转来控制通道的开闭状态。
阀芯和阀座之间的密封通过球面或环面的配合来实现。
当阀芯旋转到与通道对齐时，通道打开，流体可以流过。
当阀芯旋转到与通道垂直时，通道关闭，流体无法通过。
插装式阀芯是一种在阀体中插入的阀芯，可以通过外部手柄或电磁装置来控制阀芯的运动。
插装式阀芯通常用于调节和控制压力、流量和方向等参数。
流体的工作原理：液压阀通过调节和控制流体压力、流量和方向来实现其功能。
流体通过管路进入液压阀的入口，经过阀芯的控制，然后流出阀体的出口。
在控制流体压力方面，液压阀可以通过调节阀芯的开度来改变流体通过的通道面积，从而调节流体的阻力，实现压力的调节。
在控制流体流量方面，液压阀可以通过改变通道面积和流体通过的速度来控制流量的大小。
通常采用的控制方式有节流控制、比例控制和方向控制等。
在控制流体方向方面，液压阀可以通过阀芯的位置或旋转来改变流体的流向。
阀芯通道的设计和结构可以使流体流向不同的出口或流回系统中的储罐。
综上所述，液压阀通过阀芯的相对运动和流体的控制来实现对流体压力、流量和方向的控制。
不同的液压阀在结构和工作原理上有所不同，适用于不同的控制需求。
理解液压阀的工作原理对于合理选择和使用液压阀具有重要意义。
液压阀工作原理
液压阀工作原理液压阀是液压系统中的重要元件，用于控制液压系统中的液压介质（液体）的流动方向、流量大小、压力等参数。
液压阀的工作原理是基于压力力学和流体力学的基本原理，下面将详细介绍液压阀的工作原理。
液压阀常见的工作原理有直接工作原理和间接工作原理两种。
1.直接工作原理：直接工作原理是指液压阀通过直接作用于工作元件上的力，实现对液压介质的控制。
直接工作原理的液压阀主要包括节流阀、止回阀、溢流阀、比例阀等。
- 节流阀（Throttle Valve）: 节流阀通过改变液流截面积的大小来控制流量。
当节流阀开度增大时，液流截面积增大，流量增加；反之，液流截面积减小，流量减小。
在液压系统中，节流阀常用于调节流量、减小死区、控制较小的工作元件动作速度等。
- 止回阀（Check Valve）: 止回阀是用于控制单向流动的液压元件。
当液体的流动方向与阀装置设计的单向流动方向一致时，进口压力即可打开阀门，液体流到出口；当液体的流动方向与阀装置设计的单向流动方向相反时，阀门就会关闭，避免液体倒流。
止回阀常用于液压系统中的液压缸、液压马达等部件。
- 溢流阀（Relief Valve）: 溢流阀通过调整阀芯位置来改变从溢流口排出的总流量，从而控制液压系统的压力。
当压力超过设定的阀门压力时，阀门打开，将多余的液体流至低压油箱，保持系统压力稳定在一个安全范围内。
溢流阀广泛应用于液压系统中的过载保护、动作泄漏以及流量控制等。
- 比例阀（Proportional Valve）: 比例阀通过改变阀芯的位置和开度，实现对液压系统中的流量、压力等参数进行精确控制。
比例阀可以根据指定的信号电流或电压，调节阀芯的位置，从而改变液流流量的大小。
比例阀广泛应用于需要精密控制的场合，如机床、汽车制造等。
2.间接工作原理：间接工作原理是指液压阀通过其他介质的作用力，间接地控制液压介质的流动。
间接工作原理的液压阀主要包括液控阀、电控阀、电液换向阀等。
液压阀工作原理及运用
液压阀工作原理及运用液压阀是一种用于控制液压系统流动和压力的装置。
它通常由阀体、阀芯、弹簧、密封圈等部分组成。
液压阀在工程和机械领域中广泛应用，其工作原理和运用可以通过以下几个方面进行介绍。
一、液压阀的工作原理1.密封原理：液压阀内部的密封圈起到了关键的作用。
它能够保证液压阀在工作过程中各个部分之间的密封性，防止液体泄漏。
2.阀芯的移动：液压阀通过调整阀芯的位置和运动来控制液体的流动。
当液压油施加在阀芯上时，会产生一定的力量使阀芯发生位移，进而改变阀门的开启度。
3.弹簧的作用：液压阀中的弹簧能够提供恢复力，并使阀芯回到初始位置。
当不再施加外力时，弹簧会使阀芯复位，从而实现液压阀的关闭。
二、液压阀的运用1.流量控制：液压阀可以通过改变阀门开启度来控制液体的流量大小。
在液压系统中，常常使用节流阀来实现流量的控制，通过调节节流阀的开启度，可以调整液体的流速。
2.压力控制：液压阀在液压系统中还可以用于控制液体的压力。
例如，溢流阀就是一种常用的压力控制阀，它可以设置一个压力上限，当液压系统压力超过设定值时，溢流阀会自动开启，将多余的液体放回储备箱。
3.方向控制：液压阀可以用于改变液体的流动方向。
通过控制阀芯的位移，可以使液体从一个管道进入另一个管道，或者使液体停止流动。
常见的方向控制阀有单向阀和换向阀。
4.合并功能：液压阀还可以起到合并多个功能的作用。
例如，比例阀可以同时控制流量和压力，通过改变阀芯的位置和运动，来调整液体的流量和工作压力。
综上所述，液压阀的工作原理是通过调整阀芯的位置和运动来控制液体的流动和压力。
液压阀的运用范围广泛，可以用于流量控制、压力控制、方向控制，甚至合并多种功能。
在实际应用中，液压阀是液压系统中不可或缺的重要组成部分，对于提高工程和机械的自动化程度、减少人工操作等方面起到了重要作用。
液压阀 工作原理
液压阀工作原理
液压阀的工作原理是通过调节流体的通道来控制液压系统中的压力、流量和方向。
液压阀主要由阀芯、阀体、控制元件、弹簧等部件组成。
液压阀的工作原理可以分为以下几个步骤：
1. 阀芯和阀体之间的间隙是密封的，阀芯的运动会改变通道的导流，从而改变液压系统的工作。
当液压阀处于关闭状态时，阀芯会与阀座紧密贴合，阻止流体通过。
2. 当液压阀需要开启时，控制元件会施加力量使阀芯移动。
阀芯的移动导致阀体内的通道打开，从而使压力油从入口流入出口。
3. 当阀芯移动到不同的位置时，流体可以通过不同的通道流过。
阀芯的位置决定了流体的压力和流量。
4. 液压阀还可以根据控制元件的信号改变阀芯的位置，从而控制液压系统的方向和压力。
控制元件可以是手动操作的，也可以是自动控制的。
5. 弹簧通常用于控制阀芯的位置，使阀芯保持在固定的位置。
当控制元件施加的力消失时，弹簧会使阀芯返回到初始位置，关闭阀门。
通过以上步骤，液压阀能够实现对液压系统的控制，从而保证
系统的正常运行和安全性能。
不同类型的液压阀有不同的工作原理，但基本的工作原理都是通过调节流体通道来控制压力、流量和方向。
液压阀工作原理
液压阀工作原理
液压阀是液压系统中的重要元件，它通过控制液压系统中的液
压流量、压力和流向，实现对液压系统的控制和调节。
液压阀的工
作原理主要包括结构原理和工作过程两个方面。
首先，我们来看液压阀的结构原理。
液压阀通常由阀体、阀芯、阀座、弹簧、阀盖等部件组成。
阀芯是液压阀的核心部件，它通过
阀芯的运动来控制液压系统中的液压流量和压力。
阀座则是阀芯的
运动轨迹，它决定了阀芯的开启和关闭状态。
而弹簧则起到了支撑
和恢复阀芯的作用。
通过这些部件的协同作用，液压阀能够实现对
液压系统的精确控制。
其次，我们来了解液压阀的工作过程。
液压阀的工作过程通常
分为压力控制、流量控制和方向控制三个方面。
在压力控制方面，
液压阀通过调节阀芯的开启和关闭程度，来控制液压系统中的压力
大小。
在流量控制方面，液压阀通过调节阀芯的运动速度和阀口的
大小，来控制液压系统中的液压流量。
在方向控制方面，液压阀通
过改变液压系统中的液压流向，来实现对执行元件的控制和调节。
通过这些工作过程，液压阀能够实现对液压系统的精确控制和调节。
总的来说，液压阀的工作原理是基于其结构原理和工作过程的相互作用。
通过对液压阀的结构原理和工作过程的深入了解，我们可以更好地掌握液压阀的工作原理，从而更好地应用液压阀于液压系统中，实现对液压系统的精确控制和调节。
液压阀在工程领域中有着广泛的应用，对于液压系统的稳定性和可靠性起着至关重要的作用。
因此，深入了解液压阀的工作原理对于工程技术人员来说是非常重要的。
液压阀工作原理及用途
液压元件
由液压泵、油箱、阀门、油管 和液压缸组成。
液压阀的分类
溢流阀
通过调节阀芯位置，将超过系统要求的液压 流量直接放回油箱，从而保持系统的稳定。
流量控制阀
通过改变阀芯、机芯等结构以及油口、泄出 口的孔径，调节流量。
压力控制阀
根据系统对压力的需求进行控制，稳定和调 整液压系统中的压力。
方向控制阀
用于控制液压系统中的油路，使液压油流向 机械运动的气缸或电动液压执行元件的某一 运动方向。
液压阀的工作原理
1
液压阀的组成
包括阀体、阀芯、弹簧、调节器、锥块、膜片、气缸等。阀芯的不同位置决定了 系统的压力、流量或方向。
2
液压阀的作用
通过控制流体的压力与流量，调整机械设备的速度、力度、位置控制油进入阀体，经过阀芯和弹簧的作用，进而控制液压油沿不同方向 的流动和相应的压力大小。
液压阀工作原理及用途
本次演示将带你了解液压阀的工作原理及其在不同领域的应用。无论你是初 学者、工程师还是行业专家，你都能从本次演示中汲取到有价值的知识。
液压阀的概述
液压控制系统
通过流体的传递，将机械部件 按照既定计划进行动作，从而 实现机械的控制和操作。
液压阀的定义
一种用于调节压力、流量、方 向和其他参数的控制元件，广 泛应用于机械、建筑和汽车等 行业。
液压阀的应用领域
机械加工
施工工程
住宅建筑
用于数控机床、压力铸造、经 轧成型设备、钻床、磨床和机 床等机械设备的液压系统控制。
用于挖掘机、装载机、推土机、 路面机、打桩机和混凝土泵车 等设备的号立油路、转运油路 和辅助油路控制。
用于电梯和含人扶梯的液压系 统控制，使其具备较好的平稳 性、运行效率和安全性能。
液压阀工作原理及用途
液压阀工作原理及用途液压阀是液压系统中的重要元件，用于控制液压系统中液体的流量、压力和流向。
其工作原理是通过改变阀的位置，使阀芯对通道进行开闭和流量调节，从而控制液体的流动。
液压阀的用途非常广泛，可以用于各种工业设备和机械的液压系统中，包括机床、冶金设备、工程机械、船舶、航空航天等领域。
液压阀的工作原理主要通过液压油的流动实现。
液压阀一般包括阀体、阀孔、阀芯、阀盖、弹簧等部件。
液压油流经不同的阀孔和通道，通过对阀芯的控制，实现对液压油流动的控制。
液压阀的主要作用有以下几个方面：1.流量控制：液压阀可以通过调整阀芯的位置，控制液体的流量大小。
当阀芯打开时，液体可以自由流动；而当阀芯关闭时，液体无法通过，从而实现对液体流量的控制。
2.压力控制：液压阀可以通过控制液体的流量大小，从而控制液压系统中的压力。
当流量增加时，压力会降低；而当流量减少时，压力会增加。
液压阀可以通过调整阀芯的位置，实现对液压系统中的压力控制。
3.流向控制：液压阀可以根据需要改变液体的流向。
通过调整阀芯的位置，液体可以自由流向不同的通道，实现对液体流向的控制。
4.保护作用：液压阀可以通过监测液压系统中的压力、温度等参数，当压力或温度超过预设值时，自动关闭阀门，保护液压系统的安全运行。
根据不同的工作原理和控制方式，液压阀可以分为多种类型。
常见的液压阀包括溢流阀、节流阀、安全阀、换向阀、电磁阀等。
总之，液压阀是液压系统中不可或缺的重要元件，通过控制液体的流量、压力和流向，实现对液压系统的控制和保护。
其在各个工业领域中的应用非常广泛，对提高设备的工作效率、降低能源消耗、确保设备的安全运行等方面起到了重要作用。
液压阀工作原理
液压阀工作原理液压阀是液压系统中的重要部件，其作用是控制液压系统中液压液的流动方向、压力、流量和流速，从而实现液压系统的各种功能。
液压阀的工作原理涉及流体力学、机械、电气和控制等多个领域，下面我们将详细介绍液压阀的工作原理。
液压阀的工作原理主要包括以下几个方面：液压阀的结构、液压阀的工作原理、液压阀的分类和应用。
首先，液压阀的结构。
液压阀通常由阀体、阀芯、阀座、阀杆、弹簧、密封圈等部件组成。
阀体是液压阀的外壳，用于固定和支撑其他零部件。
阀芯是液压阀的控制部件，通过对阀芯的运动来控制液压液的流动。
阀座是阀芯的密封座，用于控制液压液的流动方向和压力。
阀杆是连接阀芯和手柄或执行机构的零部件，用于传递控制信号。
弹簧用于对阀芯施加一定的压力，保证阀芯的密封性。
密封圈用于阀芯和阀座之间的密封，防止液压液泄漏。
其次，液压阀的工作原理。
液压阀的工作原理是利用液压力和机械力来控制液压液的流动。
当液压液在液压阀中流动时，液压力会作用于阀芯上，使阀芯产生相应的位移，从而改变阀芯和阀座之间的密封状态，实现液压液的流动控制。
同时，液压阀还可以通过电磁铁、电磁阀、液压马达等执行机构来实现远程控制和自动控制。
再次，液压阀的分类。
液压阀根据其控制功能和工作原理的不同，可以分为溢流阀、节流阀、方向控制阀、比例阀、安全阀等多种类型。
溢流阀用于控制系统的压力，当系统压力超过设定值时，溢流阀会打开，将多余的液压液排出系统，从而保护系统的安全。
节流阀用于控制系统的流量，通过改变节流孔的大小来控制液压液的流速。
方向控制阀用于控制系统的流动方向，实现液压缸的正反转和液压马达的正反转。
比例阀用于控制系统的压力、流量和流速，可以根据输入信号的大小来调节输出信号的大小。
安全阀用于保护系统的安全，当系统压力超过设定值时，安全阀会打开，将多余的液压液排出系统。
最后，液压阀的应用。
液压阀广泛应用于工程机械、冶金设备、矿山机械、船舶设备、航空航天设备、农业机械、建筑机械、汽车制造、机床制造等领域。
液压阀门原理
液压阀门原理液压阀门是液压系统中不可或缺的元件，它起到控制流体流动的作用。
液压阀门的工作原理基于流体力学和控制理论，通过改变流体通道的形状和大小来控制液压系统中的流量、压力和方向。
本文将对液压阀门的原理进行详细介绍。
一、液压阀门的基本构造液压阀门由阀体、阀芯和阀盖等组成。
阀体是阀门的主体部分，通常由铸铁或铸钢制成，具有良好的强度和耐腐蚀性。
阀芯是控制流体流动的关键部件，通过上下移动来改变流道的开启程度。
阀盖则用于固定阀体和阀芯，确保阀门的正常工作。
二、液压阀门的工作原理液压阀门的工作原理可以归纳为两个方面：力平衡和流量平衡。
1. 力平衡原理液压阀门中的阀芯受到两个力的作用：弹簧力和液压力。
弹簧力使阀芯向关闭方向移动，而液压力则使阀芯向开启方向移动。
当两个力平衡时，阀芯的位置保持不变，从而实现流体通道的开启或关闭。
2. 流量平衡原理液压阀门的流量平衡原理是指通过改变流道的形状和大小来控制流体的流量。
阀芯在不同位置时，流道的开启面积不同，从而实现流量的控制。
当阀芯升起时，开启面积增大，流量增加；当阀芯下降时，开启面积减小，流量减小。
三、常见液压阀门的类型及其原理液压阀门根据其控制的参数和工作原理可以分为多种类型，下面将介绍几种常见的液压阀门及其原理。
1. 换向阀换向阀用于控制液压系统中流体的方向，常见的有二位二通换向阀、二位三通换向阀和三位四通换向阀。
其原理是通过阀芯的位置改变流道的连接，从而改变液压系统中流体的流向。
2. 溢流阀溢流阀用于控制系统中的压力，当系统压力达到设定值时，溢流阀打开，将多余的流体引导回油箱，以保持系统压力的稳定。
溢流阀的工作原理是通过调节开启面积来控制流量，从而控制系统的压力。
3. 比例阀比例阀用于控制液压系统中的流量，能够根据输入信号精确地控制流量的大小。
比例阀的工作原理是通过调节阀芯的位置和开启面积来实现对流量的精确控制，通常配合电磁调节器使用。
四、液压阀门的应用领域液压阀门广泛应用于各个领域的液压系统中，例如工程机械、冶金设备、船舶和航空航天等。
液压阀工作原理及用途
液压阀工作原理及用途液压阀是液压系统中的重要元件，用于控制液压系统的压力、流量和方向。
液压阀的工作原理基于压力传力原理和流体控制原理，通过控制流体的流动来实现对液压系统的控制。
液压阀广泛应用于工业、冶金、航天、航空、军事、建筑等领域。
液压阀通过操纵流体的流动来达到控制液压系统的目的。
液压阀的工作原理可以分为压力控制、流量控制和方向控制三个方面。
1.压力控制：液压系统中的压力是由泵提供的，而液压阀可以通过控制液压系统中的压力来保持系统的稳定运行。
当系统中的压力低于设定值时，液压阀会打开流通通道，泵向系统中输送液压油；当压力达到设定值时，液压阀会关闭流通通道，阻止泵输送液压油进入系统。
2.流量控制：液压阀可以控制液压系统中的流量大小，使其保持在特定范围内。
通过调节液压阀的开口度或通过节流装置来调节流量大小。
液压阀根据需要调整流体流经阀芯两侧的流通面积的大小，从而控制流体的流速和流量。
3.方向控制：液压阀可以控制液压系统中液压油的流向，实现流体的单向或多向控制。
液压阀根据信号的输入，改变阀芯的位置，从而改变液压油的流向，实现不同液压元件的工作方式切换。
液压阀的用途广泛，常见的应用包括以下几个方面：1.工业应用：液压阀广泛应用于各类液压设备和液压系统中，如液压机床、液压冲床、液压造船机械、液压起重机械等。
液压阀能够控制液压系统的动作，使设备和系统达到理想的工作效果。
2.冶金行业：在冶金生产中，液压阀被应用于各类液压和气动设备中，如液压顶升机构、液压夹具、液压冷却装置等。
液压阀具有好的动作稳定性和精度，能够满足各类冶金设备对动作控制的需求。
3.航空航天：液压阀在航空航天领域的应用也很广泛，如液压操纵系统、液压舵机、液压刹车等。
液压阀能够控制飞机和航天器的动作，确保其正常运行和安全。
4.军事工业：液压阀在军事领域的应用涉及陆、海、空军等各个方面，如坦克和装甲车的液压悬挂系统、导弹发射装置、舰船的液压装置等。
液压阀的工作原理
液压阀的工作原理
液压阀的工作原理是通过控制液体流动的方向、压力和流量来实现各种液压系统的操作。
液压阀通常由阀体、阀芯和控制装置组成。
液压阀的阀体内部含有通道和孔道，通过控制阀芯的运动来改变通道和孔道的开启和关闭状态，从而控制液体的流动。
液压阀的控制装置可以是手动操作的手柄，也可以是自动控制的电磁线圈等，通过改变控制装置的状态，可以使阀芯运动或停止运动。
液压阀的工作原理可以简单描述为以下几个步骤：
1. 液体从液压系统进入阀体，流经通道和孔道。
2. 阀芯的位置决定了通道和孔道的开启和关闭状态。
当阀芯处于关闭状态时，通道和孔道不通，液体无法流过；当阀芯处于开启状态时，通道和孔道相连，液体可以流过。
3. 控制装置通过改变阀芯的位置来控制液体的流动。
例如，当控制装置发出信号使阀芯向一个方向运动时，通道和孔道开启，液体可以流经；当控制装置发出信号使阀芯向另一个方向运动时，通道和孔道关闭，液体无法流经。
4. 阀体内的压力和流量传感器可以监测液体的压力和流量，并通过反馈信号给控制装置，以实现对液压系统的精确控制。
总之，液压阀通过控制阀芯位置来控制液体的流动，从而实现液压系统的操作。
不同类型的液压阀具有不同的工作原理和功能，可以用于各种不同的液压系统应用。
液压阀工作原理及维修
液压阀工作原理及维修
在液压系统中，液压阀起着控制流体流向和压力的重要作用。
液压阀采用不同的工作原理来实现不同的功能，包括压力控制、流量控制、方向控制和比例控制等。
液压阀的工作原理主要有以下几种：
1. 开关型液压阀：开关型液压阀的工作原理是通过机械手柄或电磁驱动来打开或关闭阀门，从而实现对流体的控制。
这种阀门通常用于控制液压系统的启停和流量方向。
2. 比例型液压阀：比例型液压阀的工作原理是通过电子或机械手段来调节阀门的开度，从而实现对流体流量或压力的精确控制。
比例型液压阀通常用于需要对流体压力和流量进行精确控制的系统，如液压伺服系统。
3. 换向型液压阀：换向型液压阀的工作原理是通过电磁驱动或手动装置来改变阀门的位置，从而实现流体的正反向控制。
换向型液压阀通常用于控制液压缸和液压马达的运动方向。
液压阀在使用过程中也会遇到故障，常见的故障包括阀门漏油、阀门卡住、阀门失灵等。
进行维修时，首先需要仔细检查阀门的密封性能，确保各个密封部位没有泄漏。
如果发现阀门卡住或失灵，可以通过清洗阀门内部或更换阀芯来解决问题。
另外，维修人员还应对液压阀进行定期保养，包括清洗内部零件、更换润滑油和密封件等。
总结起来，液压阀的工作原理可以根据不同的类型和功能来实现对流体的控制，维修液压阀时需要注意检查阀门的密封性能及进行适当的清洗和更换零件。
液压阀的作用与原理
液压阀的作用与原理简介液压系统是现代机械制造领域常用的一种传动方式。
液压系统的组成部分包括液压泵、液压阀、液压缸、液压马达等。
其中，液压阀是液压系统中的重要组成部分，具有控制液压系统工作的功能。
本文将从液压阀的作用与原理两个方面分别进行介绍。
液压阀的作用液压阀是控制液压系统中液体流动的元件，具有以下作用：1.控制液体的流通方向。
液压阀能够控制液体从哪个方向进入液压缸或马达，并且也能够控制液体从哪个方向排出。
2.控制液体的压力。
当液压系统中的压力达到一定阈值时，液压阀能够控制液体的流量，从而控制液体的压力。
3.控制液体的流量。
液压阀可以控制液体的流量大小，从而达到控制液压系统中的各种动作和速度的目的。
液压阀的原理液压阀的原理基于流体力学和控制技术，主要通过靠近和远离的机构以及小孔和管道的组合来实现控制液体流动的目的。
具体来说，液压阀的原理可分为以下几个方面：1.磁力阀原理。
磁力阀是应用电磁控制原理制作的液压阀，其中包括阀芯和线圈两部分。
当线圈通电时，阀芯会被吸引，从而改变液体的流动状态。
2.手动阀原理。
手动阀是通过手动控制机构来控制液体流动的一种液压阀。
具体来说，通过手动旋转或移动，可以开关液压系统的各个液路通道。
3.滑阀原理。
滑阀是指通过阀芯进行移动来控制液体流动的液压阀，从而控制液路的开关和压力调节。
4.组合阀原理。
组合阀是指由多个液压阀组合而成的阀门，可以同时控制多个液压元件的工作。
例如，组合阀可以实现机器人的多个关节的不同角度调节。
结论液压阀作为液压系统中重要的控件，能够控制液体的流向、压力和流量大小，从而实现液压系统的各种控制和操作。
液压阀的原理主要基于磁力阀、手动阀、滑阀和组合阀四种机构的组合使用，可以灵活适应各种液压系统的控制需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽国防科技职业学院
毕业设计
题目: 液压阀工作原理与作用
姓名: 张涛
专业: 机械设计与制造
学号: 3108012016
班级: 08机械设计与制造(2)班
指导老师: 江本赤
完成日期: 2010年6月6日
摘要:换向型方向控制阀(简称换向阀)，是通过改变气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向目的。
它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等
一个完整的液压系统由五个部分组成
1.动力元件
2.执行元件
3.控制元件
关键词：增压器；压力偏置；差动；连续增压
液压阀的作用
液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的,因此它可分为方向阀,压力阀和流量阀三大类.
液压阀的作用
液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的，因此它可分为方向阀、压力阀和流量阀三大类。
一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。
压力阀和流量阀利用通
流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着油液的流动方向。
这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。
例如：
（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成
（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。
二、对液压阀的基本要求
（1）动作灵敏，使用可靠，工作时冲击和振动小。
（2）油液流过的压力损失小。
（3）密封性能好。
（4）结构紧凑，安装、调整、使用、维护方便，通用性大。
三、液压阀的分类
液压阀可按不同的特征进行分类，如表5—1所示。
液压阀的分类
三、液压阀的分类液压阀可按不同的特征进行分类，如表 51 所示。
表 51 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀液压阀的作用(2)
液压阀工作原理
一个完整的液压系统由五个部分组成
1.动力元件
2.执行元件
3.控制元件
4.无件和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。
换向型方向控制阀的分类及工作原理
换向型方向控制阀(简称换向阀)，是通过改变气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向目的。
它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。
１、气压控制换向阀气压控制换向阀，是利用气体压力来使主阀芯运动而使气体改变流向的。
按控制方式不同分为加压控制、卸压控制和差压控制三种。
加压控制是指所加的控制信号压力是逐渐上升的．当气压增加到阀芯的动作压力时，主阀
便换向；卸压控制是指所加的气控信号压力是减小的，当减小到某一压力值时，主阀换向；差压控制是使主阀芯在两端压力差的作用下换向。
气控换向阀按主阀结构不同，又可分为截止式和滑阀式两种主要形式。
滑阀式气控换向阀的结构和工作原理与液动换向阀基本相同。
在此主要介绍截止式换向阀。
截止式换向阀的工作原理二位三通单气控截止式换向阀的工作原理图。
为及口没有控制信号时的状
态。
２、先导式电磁换向阀先导式双电控二位四通电磁换向阀。
它由先导阀(Dl、D2)和主阀组成。
而主阀又包括阀体1和活塞组件2两部分。
图示的是Dl、D2均处于断电的状态。
电磁阀的动铁芯5、6处于关闭状态。
当Dl通电、D2断电时，动铁芯5被吸起，由P口来的压缩空气经孔a(虚线)进入阀的f腔。
并从密封塞4(单向阀)的四周唇边进入孔‘，并进入。
A口有压缩空气输出的同时，有一部分压缩空气流入孔g，其中一路经节流孔d进入c腔使密封塞4下移封住排气孔b，另一路压缩空气进入f腔，作用在活塞组件2的上端。
此时，即使Dl断电，活塞组件2也不会位即该阀具有记忆功能。
先导式双电控二位四通电磁换向阀当先导阀D2通电、Dl断电时，动铁芯6被吸起，c腔内的压缩空气经T1口排出。
此时从P到A的压缩空气作用在大、小活塞上，因大、小活塞的面积差而产生向上的作用力，使活塞组件2上移。
与此同时，密封塞4也上移，并打开阀口3，使活塞组件2上端的压缩空气经孔6排掉。
活塞组件2上移后，P与B通，A与T通(排气)。
此时即使D2断电，因大小活塞面积差而产生向上的作用力依然存在，所以输出状态也不会改变液压阀型号液压阀类型
液压阀的型号液压阀的类型液压控制阀的具体分类液压阀类型
液压阀按用途分为溢流阀﹑减压阀和顺序阀。
液压阀的具体型号根据每个厂商都有不同编号规则，如果按类型分，大致可以分为以下几类：
(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。
(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。
减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。
流量控制阀按用途分为 5种。
(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。
(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。
换向阀：改变不同管路间的通﹑断关係﹑根据阀芯在阀体中的工作位置数分两位﹑三位等；根据所控制的通道数分两通﹑三通﹑四通﹑五通等；根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
当阀芯处於中位时，全部油口切断，执行元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B 通，A 与O 通。
这样，执行元件就能作正﹑反向运动。
参考文献
左键民. 液压与气压传动. 【M】南京：机械工业出版社. 1989.
林健业. 何兴存，液压元件【M】北京：机械工业出版社， 1988.。
