湖南工业大学电力系统规划考试整理
电力系统规划试题 (2)
一、名词解释1、净现值：是用折现率将项目计算期内各年的净效益折算到工程建设初期的现值之和。
2、净现值率：是反映该工程项目的单位投资取得效益的相对指标，使净效益现值与投资指之比。
3、将来值F：把资金换算为将来某时刻的等效金额，此金额称为将来值。
资金的将来值有时也叫终值。
4、等年值A：把资金换算为按期等额支付的金额，通常每期为一年，故此金额称作等年值。
5、电力系统安全性：是指电力系统经受住突然扰动并且不间断地向用户供电的能力，也成为动态可靠性。
6、电力系统充裕性：是指电力系统在同时考虑到设备计划检修停运及非停运的的情况下，能够保证连续供给用户总的电能需求量的能力，这是不应该出现主要设备违反容量定额与电压越限的情况，因此又称为静态可靠性。
7、电力系统可靠性：电力系统按可接受的质量标准和所需的数量不间断地向用户提供电能的能力的度量。
8、电力系统的可靠性评价：通过一套定量指标来度量电力供应企业向用户提供连续不断的质量合格的电力的能力，包括对系统充裕性和安全性两方面的衡量。
二、填空题1、电力工程投资方案的基础数据主要包括有____ 投资、年运行费、残值、使用年限等2、电力系统备用容量包括__负荷备用______事故备用,____和检修备用_____ 。
3、电力系统规划按其环节划分包括有_ 电源规划、输电网规划、配电网规划______。
4、电源规划的优化模型类型主要包括有_按机组类型和电厂类型优化__________。
5、发电规划的等备用系数法是指 _备用容量____和__供电负荷_____比例大致相同方法。
6、分析可修复元件的可靠性特性包括_元件故障特性和元件修复特性7、工程经济分析中的投资指标包括_概略指标____和__预算指标_______。
8、构成电力系统的需要容量包括有___ 系统工作容量和备用容量____________________。
9、灰色模型对原始数据进行生成的目的是__强化规律____和__削弱干扰____。
湖南工业大学电力电子考试资料
电力电子技术复习资料第一章1.3 试说明电力电子技术的定义，古典电力电子技术和现代电力电子技术之间主要有什么区别？（A卷）答：（1）电力电子技术是关于电力电子学得一门应用技术。
根据其发展历程可分为古典和现代电力电子技术两个发展时期。
（2）利用20世纪60年代发展起来的晶闸管及派生的GTO器件、功率整流管（SR）和GTO等为基础所形成的电力电子技术，可称之为古典电力电子技术。
由于上述器件的工作频率较低，控制不方便，因而均无法方便地实施高频PWM脉宽调制技术。
在消除电网的电流谐波、改善电网侧的功率因数、逆变器输出波形控制、减少环境噪声污染、进一步提高电能利用率、降低原材料消耗以及提高系统的动态性能等方面都遇到了困难。
现代电力电子技术可有效地解决以下问题：①改善电网侧功率因数，可达到接近于1 的理想目标；②有效改善电网侧和输出侧的谐波污染；③进一步提高系统的效率，实现大幅度节能；④加快系统的动态响应速度；⑤有效地控制环境噪声污染二、例举五种电力电子中关键技术？①电网电压同步锁相技术；②模块化并联技术；③电力系统谐波的检测与控制技术；④高动态性能的无速度传感器矢量控制技术；⑤变频调速中电机参数的自适应技术；⑥变频调速中磁链的自适应观测技术；⑦软开关PWM技术；⑧功率因数校正技术；⑨用户电力技术与灵活交流输电技术；⑩电力半导体器件的可靠性预测与设计技术等等。
第二章2.5晶闸管的非正常导通方式有哪几种？（A卷？）①正向转折导通：提高U AK正向电压，阳极电流I A增加，直至晶闸管转入通态；②温度导通：当温度增加时，流过PN 结（J2）的反偏漏电流随着增加，直至晶闸管转入导通；③du/dt 导通：各PN 结都存在着电容。
在A-K 两端加正向变化的电压时，各PN 结将流过充电电流，其作用也相当于阳极电流I A增加，直至晶闸管导通。
2、器件分类（A卷）按照输入信号分：电流型、电压型、可控与不可控、半控与全控3、GTO导通与关闭的条件是？应用中注意什么问题？（A卷）答：导通条件：A-K之间加正向电压，门极要有触发电流存在（IG）关闭条件：利用很大的负门极脉冲去关断GTO。
电力系统分析试题及答案
电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。
A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。
A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。
A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。
答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。
答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。
答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。
答案：电力系统由发电站、变电站、输电线路和配电网组成。
发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。
2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。
动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。
四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。
发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。
请计算输电线路的损耗。
答案：首先计算变电站的损耗：100MW * 5% = 5MW。
然后计算到达负荷之前的功率：100MW - 5MW = 95MW。
由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。
2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。
答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。
电力系统规划试考试原题及答案完整版
电力系统规划试考试原题及答案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1问答题：（1）城市电网规划的基本思路与原则是什么？（2 ）配电网自动化包括的主要内容是什么？配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。
（3 ）电力系统优化规划的主要内容是什么？（）（4）无功优化补偿的基本原则是什么？(5)现代化城市低压配电变压器的布点原则是什么？1 靠近负荷中心2 进出线方便3 使地区电网布局合理4 交通运输方便5 节约用地6 地质条件的要求避开断层、滑坡、塌陷、溶洞等地质条件地带7 尽量避开污秽地段8 环境保护2 解释下列名词(1)日最小负荷率当日最小负荷除以当日最大负荷。
区别于日负载率（当日平均负荷除以当日最大负荷）。
日平均负荷等于当日累积电量除以24小时(2)电力弹性系数分为电力生产弹性系数(elasticity coefficient ofelectricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。
电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。
可用于从宏观角度调控电力与国民经济发展之间的关系。
电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。
(3)线路的充电功率线路太长时，会有对地电容。
由线路的对地电容电流所产生的无功功率，称为线路的充电功率。
(4)谐波谐波 (harmonic wavelength)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。
湖南省考研电气工程复习资料电力系统分析与控制重点知识整理
湖南省考研电气工程复习资料电力系统分析与控制重点知识整理电力系统分析与控制是电气工程专业中的一门核心课程，对于考研电气工程的学生来说，熟练掌握电力系统分析与控制的重点知识是非常重要的。
本文将针对该专业的学生，对电力系统分析与控制的一些重要知识进行整理，帮助大家高效复习。
1. 电力系统的基本概念与组成电力系统是由电源、输电线路、变电站和配电网组成的电能传输与分配系统。
其中，电源包括火力发电厂、水力发电厂、核能发电厂等；输电线路包括高压线路、变压器等；变电站用于将高压电能转换为低压电能；配电网用于将电能分配到用户终端。
2. 电力系统的稳定性分析电力系统的稳定性是指系统在电力频率和电压范围内恢复稳定的能力。
主要包括动态稳定性和静态稳定性两个方面。
动态稳定性是指系统在受到外界扰动后的瞬态响应能力，常用的评价指标是暂态稳定裕度和动态暂态稳定裕度。
暂态稳定裕度是指系统在扰动下恢复到稳定状态所需的最长时间，而动态暂态稳定裕度是指系统在扰动下恢复到稳定状态所需的最大过程。
静态稳定性是指系统在各种工况下，维持各个节点电压在合理范围内的能力。
常用的评价指标有潮流稳定裕度和电压稳定裕度。
潮流稳定裕度是指系统在不同负载情况下，节点电压变化的幅值，而电压稳定裕度是指系统在负荷突变或其他异常情况下，节点电压维持在合理范围内的能力。
3. 电力系统的控制与调度电力系统的控制与调度是指通过对发电、输电和用电过程进行合理调度与控制，以实现系统的合理运行和优化。
主要包括发电调度、输电调度和用电调度三个方面。
发电调度是指根据负荷需求，合理安排发电机组的发电功率和出力等级。
通过发电调度，可以实现发电机组的最佳运行效率，降低发电成本。
输电调度是指根据输电线路的容量和线路负荷情况，合理安排输电线路的运行状态和输电功率分配。
通过输电调度，可以保证系统的电压稳定和输电线路的负荷合理分布。
用电调度是指根据用户的用电需求，合理安排供电计划和用电计划，以满足用户的需求，并优化电力系统的供需平衡。

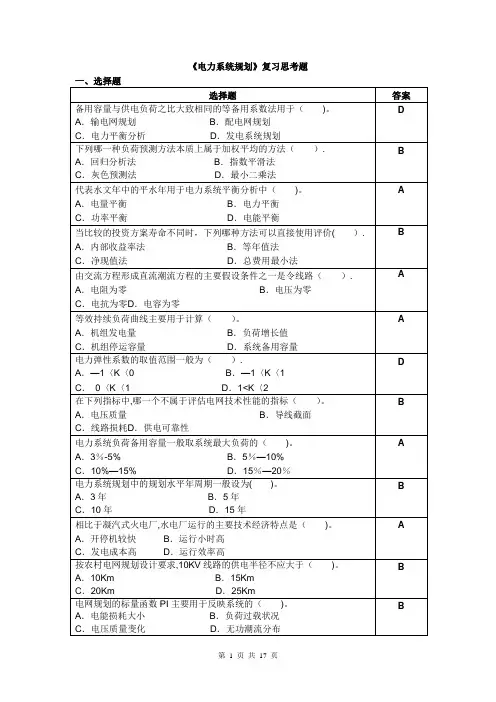

电力系统规划复习思考题(附答案)
《电力系统规划》复习思考题(1+-a a下列公式中哪一个是年费用最小法的计算公式下列哪个平方和式直接反映出了随机误差大小27（万元）AC2 =［K1（F/P，10％,1）+K2](A/P，10％，25）+ C2=[250×0。
1+150]×0.11+25=71。
75(万元）由于AC1 〈AC2，故知甲方案比较经济。
某工程项目有A、B两个投资方案，A方案总投资为450万元，年运行费用20万元,残值25万元；B方案总投资为410万元,年运行费用25万元，残值20万元.两方案使用寿命均为25年，给定基准贴现率i=10％,试进行经济比较.答案:解：系数2525(1)0.1(10.1)[][]0.11 (1)1(10.1)1nni ii++== +-+-由年费用最小法(等年值法)AC1＝450（A/P,10%，25）+20－25(A/F，10%,25)＝450×0.11+20－25×0。
010168＝69.246（万元)AC2＝410（A/P,10％,25）+25－20(A/F,10％，25)＝410×0。
11+25－20×0。
010168＝69。
897（万元）由于AC1 〈AC2,故知甲方案比较经济.图1所示系统图,已知元件参数P1=P3=0。
85，P2=0。
9，试用状态列举法计算系统可靠性; 图2所示系统图，已知元件参数P1=P2=0.9，P3=P4=0。
8，试用最小割集法计算系统可靠性.XX12X3图 1 图 2答案：（1) 状态列举法形成状态矩阵，(因n=3，所以状态数m=23=8,状态矩阵为23×3阶，划分系统停运状态和运行状态）系统停运概率为P（D)=p1q2q3+q1p2p3+q1p2q3+q1q2p3+q1q2q3= 0.16275则系统可靠度为P（U）=1－P（D）= 1－0。
156=0。
83725或P(U)=p1 p2 p3 + p 1p2q 3 + p1q 2 p3=0.83725（2）最小割集法已知最小割集，211D D C =， 234C D D =则 ()()()()121212123412342222()0.10.20.10.20.0496P D P C C P C P C P C C q q q q q q q q =+=+-=+-=+-⨯= 所以()1()0.9504P U P D =-= 已知某电网统计数据,如下表所示，试用回归分析法预测供电区工农业产值增长到2000年16亿元时的需电量。
湖南工业大学电力系统稳态分析
（此题每空1 / 32 /3 第 2 页 共 2 页3、简述电力系统潮流计算中节点的分类。
(P77) （1）PQ 节点： （2）PV 节点： （3）平衡节点： 四、计算题（每题10分，共40分） 1、220kV 单回架空电力线路，长度为200km ，线路参数为10.1/r km =Ω，10.4/x km =Ω，61 2.510/b S km -=⨯。
计算线路的集中参数R 、X 、B （不计G ）,并作出其∏型等值电路。
解：R ＝r1*L=0.1*200＝20（Ω） X ＝x1*L=0.4*200=80(Ω) B=b1*L=2.5*10（-6）*200=5*10（-4）（S ） 2、某地方电网等值电路如图（2）所示，有关参数已标于图中。
求网络的初步功率分布，并标出有功功率分点和无功功率分点的位置。
231129Z j =236Z j =1312Z j =1 1.0U =232S j =+356S j =+ 图（2） 3、联合电力系统参数如图（3）所示，A 、B 两系统都参加一次调频，A 系统有机组参加二次调频，增发80MW ，判断频率偏移是否满足要求，并求联络线上的功率ab P ∆。
K GA =800MW/Hz △P LA =100MW △P ab K LA K GB =600MW/Hz K LB =25MW/Hz =40MW/Hz △P LB =50MW 图（3）4、某降压变电所装有一台容量10MV A ，电压为（1102 2.5%±⨯）/10.5kV 的变压器。
已知最大负荷时变压器高压侧电压为114kV ，归算到高压侧的变压器电压损耗为5kV ；最小负荷时变压器高压侧电压为115kV ，归算到高压侧的变压器电压损耗为3kV 。
现要求低压母线上实行顺调压（要求最大负荷时不低于线路额定电压的1.025倍；最小负荷时不高于线路额定电压的1.075倍），试选择变压器的分接头。
湖南工业大学考试试卷纸 系(院)课程名称班级姓名学号密封线3 / 3。
电力系统规划复习资料
1，电力系统规划定义：在整个国民经济计划指导下，根据经济发展和电力负荷需求的增长，对电力系统未来发展所作的统一安排和优化决策。
主要部分：1电力负荷预测2电源规划3电网规划，关系：1是电规的基础，可提供电力需求增长状况，负荷曲线和负荷分布状况。
就电力系统而言，2方案和3方案实质上是不可分割的整体，但两者侧重点不同而不得不分开处理，必要时可采用协调技术迭代求解。
2，电力负荷（电力）：在电力系统中，电气设备所需用的电功率。
电力负荷：发电厂供电地区或电网在某瞬间承担工作负荷既指各种提供传送和用电的设备，也指供给传送消耗的电力或电量。
发电负荷：某一时候电网或发电厂的实际发电出力的总和.供电负荷：供电地区内各发电负荷之和加上供电区域输入的负荷减去厂用电负荷和向外供电输出的负荷。
用电负荷：地区供电负荷减去线损，变损后的负荷。
3，电力负荷预测：以电力负荷为对象进行的一系列预测工作。
包括：对未来店里需求量，未来用电量，负荷曲线的预测。
基本程序：1调查和选择历史负荷资料2历史资料的整理3对负荷数据的预处理4简历负荷预测模型5应用预测模型6评价预测结果7评价预测精度7编写预测分析报告。
4，电力负荷预测误差形成原因：（1）数学模型大多数只包括一些主要因素，次要因素往往被忽略了，与实际负荷之间存在误差（2）负荷所受的影响是千变万化的，进行预测的目的和要求也是多种多样的，预测方法若选择不当，也会造成误差（3）预测需用到大量资料，各项资料并不能都保证可靠（4）某种意外事件的发生也会造成预测误差。
误差分析指标：绝对误差。
相对误差，均方根误差。
后验误差检验。
允许误差范围：短期预测误差不应超过±3%，中期预测误差不应超过±5%，长期预测误差不应超过±15%。
5，电力电量平衡定义：电力电量供应与需求之间的平衡。
主要内容：电力电量平衡研究的问题&电力电量平衡中的容量组成。
电力平衡中的容量：装机容量、必需容量、工作容量和备用容量，重复容量，受阻容量，水电空闲容量。
(完整版)电力系统题库--多选汇总
多选多项选择题部分 (共501题每题1分共501分)1。
根据电力系统所承受的扰动大小的不同，发电机同步运行的稳定性问题又可分为( )三大类A 静态稳定B 扰动稳定C 暂态稳定D 动态稳定你的答案是：未答题正确答案是:ACD2. 公司配网方式计划管理中地市供电企业营销部主要职责包含以下哪些（）A 负责提报业扩工程、客户停电需配网线路配合的停电检修、启动送电计划B 参与调度计划平衡,负责审查配网设备停电对重要客户的影响，制定相关措施，提出运行方式调整建议C 根据各类已发布的调度计划及电网运行风险预警相关要求,及时通知客户，制定有序用电方案，督促客户落实安全预控措施D 参与配网调度计划撤销、调整及临时停电的审批你的答案是：未答题正确答案是：ABCD3. 电力系统中的无功电源有( )。
A 并联补偿电容器B 串联补偿电容器C 高压输电线路的充电功率D 静止补偿器你的答案是：未答题正确答案是：ACD4。
配电网规划要保证网络中各节点满足电压损失及其分配要求，各类用户受电电压质量执行 GB/T 12325—2008《电能质量供电电压偏差》规定,下列哪些说法是正确的( ）。
A 35 千伏及以上供电电压正、负偏差的绝对值之和不超过标称电压的10％B 20千伏及以下三相供电电压允许偏差为标称电压的-10％~+7%C 220伏单相供电电压允许偏差为标称电压的±7％D 对供电点短路容量较小、供电距离较长以及对供电电压偏差有特殊要求的用户,由供、用电双方协议确定你的答案是：未答题正确答案是：AD5. 实施清洁替代的关键技术有（ )。
A 清洁能源高效转换技术B 清洁能源大范围配置技术C 清洁能源并网消纳技术D 极端条件下风电和太阳能发电技术你的答案是：未答题正确答案是：ABCD6. 线路保护的双重化配置包括（）A 电压回路B 直流回路C 通道D 跳闸回路你的答案是:未答题正确答案是：ABCD7. A。
在电阻、电感、电容的串联电路中，出现电路端电压和总电流同相位的现象，叫串联谐振。
电力系统规划复习提纲201X部分答案版
考试时间：2012年12月19日上午8:00-10:00题型：填空、选择、简答题、计算论述题一、概念题1.电力系统规划包含的主要内容。
➢负荷预测、电源规划、电网规划2.电力规划的基本原则。
3.电力规划的类型。
4.电源规划和电网规划的流程。
5.电力规划的评价标准。
6.负荷预测的主要内容。
➢最大负荷功率、负荷电量、负荷曲线7.负荷预测时，缺失数据补全的方法。
8.负荷预测时，数据噪声的处理方法。
9.负荷预测的方法有哪些？10.负荷预测的技术主要有哪两类。
➢自身外推法、相关分析法11.经济评价的内容。
➢财务评价、国民经济评价、不确定性分析和方案比较四个方面12.经济评价方法的分类。
➢静态评价法、动态评价法、不确定性的评价法13.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。
➢静态评价法比较简单直观，但难以考虑工程项目在使用期内收益和费用的变化，难以考虑各方案使用寿命的差异，特别是不能考虑资金的时间因素。
因此一般只用于简单项目的初步可行性研究。
动态评价法考虑了资金的时间因素，比较符合资金的动态规律，因而给出的经济评价更符合实际。
14.对建设周期互斥的方案进行比较时采用什么费用比较合适。
15.现金价值中现值、将来值、等年值、递增年值的定义。
➢现值P：把不同时刻的资金换算为当前时刻的等效金额将来值F:把资金换算为将来某一时刻的等效金额等年值A：把资金换算为按期等额支付的金额，通常每期为一年递增年值G：把资金折算为按期递增支付的金额16.短期（长期）负荷预测的时间跨度。
➢24~48h(年)17.中长期负荷预测中负荷变化的指标。
18.负荷预测中对曲线进行拟合，哪些曲线有饱和效应。
19.日负荷曲线的主要用途。
20.日负荷曲线的两个主要指标。
21.准确的负荷预测所必须具备的条件。
22.电力规划的优化模型主要包括那两部分。
23.电力规划模型的目标函数一般有哪几种？24.电力规划模型的约束条件包括哪几个？25.输电导线截面积选择的依据。
电力系统规划考试复习提纲_1202
考试时间：2013年12月日题型：填空20分20题、选择30分15题、简答题20分5题、计算论述题30分3题一、概念题第一章绪论1.电力系统规划包含的主要内容（三项）。
2.电网规划的基本要求。
3.按时间划分，电力系统规划的分类。
4.电源规划和电网规划的流程（主观题）。
5.负荷预测的流程。
6.电网规划短期（中长期）的规划时间。
7.电源规划短期（中长期）的规划时间。
8.电源短期规划的主要内容（四点，绪论）。
9.电源中长期规划的主要内容（七点，绪论）。
第二章负荷预测10.负荷预测的主要内容（三项）。
11.负荷预测时，缺失数据补全的方法。
12.负荷预测时，数据噪声的处理方法。
13.负荷预测的方法有哪些？14.经典的负荷预测方法有哪几类，基于人工智能的负荷预测方法有哪些？15.短期（长期）负荷预测的时间跨度。
（电网调度和电网规划对时间跨度划分的区别。
）16.影响符合预测的因素。
17.减小符合预测误差的措施第三章经济评价方法18.经济评价的意义。
19.经济评价方法的分类。
20.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。
21.对建设周期互斥的方案进行比较时采用什么费用比较合适。
22.现金价值中现值、将来值、等年值、递增年值的定义。
第四章电源规划23.电源规划的优化模型主要包括哪两部分？24.电源规划模型的目标函数是什么？25.电源规划模型的约束条件包括哪几个？26.请列举几种常用的电源规划软件。
第五章可靠性评价方法27.评估电力系统可靠性的四个指标。
28.电力系统可靠性主要考虑什么因素之间的平衡。
第六章电网规划29.输电导线截面积选择的依据。
30.选择电压等级时，几种不同待选方案之间必须具备的条件。
31.备用容量是指为了保证系统不间断供电并保持在额定频率下运行而设置的装机容量。
32.在什么情况下需要进行电力电量平衡？33.电力平衡考虑的三类备用。
34.电力平衡需要逐年进行, 一般可以选择什么状况代表全年情况。
湖南工业大学电力系统暂态重点及答案-(1)
单项选择题1、短路电流最大有效值出现在短路发生后约半个周期时；2、利用对称分量法分析计算电力系统不对称故障时，应选特殊相相作为分析计算的基本相。
3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。
4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在正序分量和负序分量； 5、在简单电力系统中，如某点的三序阻抗021∑∑∑==Z Z Z ,则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（2）。
B 、三相短路、两相短路接地、两相短路、单相接地短路；6、发电机－变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取（2）。
B 、1.8；7、电力系统在事故后运行方式下，对并列运行静态稳定储备系数(%)P K 的要求是（3）。
C 、(%)P K ≧10。
8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（2）。
B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障； 9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（2）。
B 、正序参数与负序参数相同，与零序参数不同；10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质 而言都是为了求（1）。
A 、t -δ曲线1、计算12MW 以上机组机端短路冲击电流时，短路电流冲击系数应取（2）。
B 、1.9；2、发电机三相电压为：)sin(αω+=t U u m a、)120sin(0-+=αωt U u m b ，)120sin(0++=αωt U u m c ，如将短路发生时刻作为时间的起点（0=t），当短路前空载、短路回路阻抗角为800（感性）时，B 相短路电流中非周期分量取得最大值的条件是（2） B 、0110=α；3、具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在（1）。
湖南工业大学电力系统规划考试整理(2)
1.由发电+变电+输电+配电+负荷设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
2．我国目前已运行的机组中最大核电：1060MW；火电：1000MV；水电：700MW 3．电力负荷按重要性来划分一级负荷、二级负荷、三级负荷4．负荷预测中经典预测方法有分产业产值（单耗法）A＝bg、电力消费系数法、负荷密度法A＝SD、人均电量指标换算法、分部门法；单耗公式为A＝bg5．在经济活动中有关资金的时间价值常用现值P、将来值F、等年值A、递增年值G四种方法来表示。
6．电力系统可靠性评价的主要指标概率指标；频率指标；时间指标；期望值指标7．一般导线截面的选择和校验是按经济电流密度选择导线截面（S=P/（√3JU N cosφ))、按电晕条件、导线长期容许电流(Smax=√3U N Imax)、电压损失、机械强度校验导线截面；判断题1．某110KV单芯架空线，其跨越公路为满足机械强度，最小截面不得小于35平方毫米。
（错）2．年最大负荷利用小时Tmax是根据实测得到的时间。
（错）3．800KV是特高压电压等级。
（对）4．变结构直流潮流计算是一种只考虑网络中电纳发生变化的近似计算，也是一种快速潮流计算。
（错）5.无功补偿是保证电力系统电压质量的基本条件。
（对）6.220V单相供电允许供电最高电压是235V。
（错）7.变电站自动化系统配置规划与变电站保护设置没有关系。
（错）8.时间序列分析法是确定性负荷预测方法中一种常规方法。
（对）9.空间负荷预测是一种预测负荷总量的战略预测。
（错）10.用电源规划应用软件WASP很适合做大区域的电源规划。
（错）1.电力系统的组成。
高压、超高压、特高压的划分界限。
发电+变电+输电+配电+负荷=电力系统，高压：1200V（交流）、1500V（直流）；超高压：２２０KV-７５０KV；特高压：750KV以上2.我国目前发电方式（电源）有：水力发电，火力发电，风力发电，核能发电，还有部分太阳能发电。
湖南工业大学电工学试题库+20套考试真题版
2013年电工学题库+20电工考试真题一、直流电路习题参考答案二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2.电阻、电流和电压都是电路中的基本物理量。
（错）3.电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4.绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。
A、吸收；B、发出。
2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
.下载可编辑.3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。
该电路可等效化为：.下载可编辑.(b)先将电路图化简,并转化为常规直流电路。
就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图可化为:1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；解：本题所涉及的基本定律就是基尔霍夫电流定律。
基尔霍夫电流定律对电路中的任意结点适用，对电路中的任何封闭面也适用。
本题就是KCL对封闭面的应用。
对于节点a有:I1+2-7=0对封闭面有:I1+I2+2=0解得:I1=7-2=5(A),I2=-5-2=-7(A)1.3有一盏“220V60W”的电灯接到。
（1）试求电灯的电阻；（2）当接到220V电压下工作时的电流；（3）如果每晚用三小时，问一个月（按30天计算）用多少电？解:由题意:①根据R=U2/P得：电灯电阻R=U2/P=2202/60=807(Ω)②根据I=U/R或P=UI得:I=P/U=60/220=0.273(A)③由W=PT得W=60×60×60×3×30=1.944×102(J).下载可编辑..下载可编辑.在实际生活中，电量常以“度”为单位，即“千瓦时”。
《电力系统规划》第 6 章
第三页，编辑于星期四：二十三点 一分。
电力系统规划 第6章
湖南工业大学 电气与信息工程学院
【主要问题】
大型水、火电厂(群)及核电厂接入系统规划
各大区电网或省级电网的受端主干电网规划
大区之间或省级电网之间联网规划
城市电网规划
大型工矿企业的供电网络规划
【任务】根据设计期内的负荷需求及电源建设方案， 确定相应的电网接线，以满足可靠、经济输送电力 的要求。
传统方法：规划人员根据经验 提出参比方案
经济技术比较 选择最佳方案
数学方法
启发式方法
数学优化方法
第七页，编辑于星期四：二十三点 一分。
电力系统规划 第6章
湖南工业大学 电气与信息工程学院
未来网络 规划情况
可能架设新 线路的路径、长度
扩建、待建
变电站站址资料
第八页，编辑于星期四：二十三点 一分。
电力系统规划 第6章
电力系统规划 第6章
湖南工业大学 电气与信息工程学院
2.电网的电压等级选择
由于负荷密度的增加，提升配电等级在 技术上是可行的。国内已出现20kV配电 电压。
电压等级的选择需考虑网络中的电力损 失，一般按照送电线路的电力损失正常 情况下不超过5%，结合线路输送容量及 输送距离，来确定各级线路的电压等级。
根据电力系统规划中所确定的地点或范围进行， 一般都是一次完成。
第二十九页，编辑于星期四：二十三点 一分。
电力系统规划 第6章
湖南工业大学 电气与信息工程学院
注意事项
• 选址时要明确变电站是枢纽变、地区重要变 电站还是中间变电站、终端变电站、开关站 等一般变电站，不同变电站在系统中作用不 同，占地面积的要求也不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填空题1.由发电+变电+输电+配电+负荷设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
2．我国目前已运行的机组中最大核电：1060MW；火电：1000MV；水电：700MW3．电力负荷按重要性来划分一级负荷、二级负荷、三级负荷4．负荷预测中经典预测方法有分产业产值（单耗法）A＝bg、电力消费系数法、负荷密度法A＝SD、人均电量指标换算法、分部门法；单耗公式为A＝bg5．在经济活动中有关资金的时间价值常用现值P、将来值F、等年值A、递增年值G四种方法来表示。
6．电力系统可靠性评价的主要指标概率指标；频率指标；时间指标；期望值指标7．一般导线截面的选择和校验是按经济电流密度选择导线截面（S=P/（√3JU N cosφ))、按电晕条件、导线长期容许电流(Smax=√3U N Imax)、电压损失、机械强度校验导线截面；判断题1．某110KV单芯架空线，其跨越公路为满足机械强度，最小截面不得小于35平方毫米。
（错）2．年最大负荷利用小时Tmax是根据实测得到的时间。
（错）3．800KV是特高压电压等级。
（对）4．变结构直流潮流计算是一种只考虑网络中电纳发生变化的近似计算，也是一种快速潮流计算。
（错）5.无功补偿是保证电力系统电压质量的基本条件。
（对）6.220V单相供电允许供电最高电压是235V。
（错）7.变电站自动化系统配置规划与变电站保护设置没有关系。
（错）8.时间序列分析法是确定性负荷预测方法中一种常规方法。
（对）9.空间负荷预测是一种预测负荷总量的战略预测。
（错）10.用电源规划应用软件WASP很适合做大区域的电源规划。
（错）简答题1.电力系统的组成。
高压、超高压、特高压的划分界限。
发电+变电+输电+配电+负荷=电力系统，高压：1200V（交流）、1500V（直流）；超高压：２２０KV-７５０KV；特高压：750KV以上2.我国目前发电方式（电源）有：水力发电，火力发电，风力发电，核能发电，还有部分太阳能发电。
3.我国目前电力系统概况，已运行的机组中最大的核电、火电、水电机组已经达到多少？电力系统概况：现在，我国的电力发展进入了比较成熟的阶段，并且，在全国各地店里发展都是比较完善的。
最大核电：1060MW；火电：1000MV；水电：700MW4.电网电压等级划分500-220KV级为输电电压，110、35KV为高压配电电压，10KV级为中压配电电压，380V 为低压配电电压。
220-500KV划为输电网，380v-110kv划为配电网5.影响电力负荷预测的因素：1.经济因素2.时间因素（如节假日的负荷模式变化）3.气候因素（如负荷的温度敏感特性）6.确定性负荷预测有哪些方法？经验预测方法（专家预测、类比、主观概率）、经典预测方法、经济模型预测方法、时间序列预测方法、相关系数预测法、饱和曲线预测法；7.电力系统规划经济评价有哪些方法？静态评价法、动态评价法（净现值法、内部收益率法、费用现值法、等年费用法）、不确定性的评价方法8.最高输电电压等级是多少？直流±800千伏特高压直流输电和交流750千伏输电线路是目前我国电网运行中最高电压等级。
9.电网电压等级选择/电网电压标准是如何体现的？选定的电压等级应符合国家电压标准3、6、10、35、63、110、220、330、500、750、1000KV.同一地区、同一电网内，应尽可能简化电压等级。
电压等级不宜过多，以减少变电重复容量。
各级电压极差不宜太小。
根据国内外经验，110KV及以下，电压级差一般在3倍以上；110KV以上，电压级差一般在2倍左右。
我国现有电网的电压等级配置大致分为两类，西北地区：110/330/750kv，非西北地区110/220/500/1000kv。
220KV 以下电压等级的配置则为10/63/220KV及10/35/110/220KV两种系列。
不应选用非标准电压，要能满足近期过渡的可能性，也要能适应远景系统规划发展的需要。
应考虑到主系统及地区系统联络的可能性。
跨省电网之间的联络线，适应大工业区与经济体系的要求，最好采用单一合理的电压系列。
大容量发电厂向系统送电电压等级，应考虑其在系统中的重要性，高一级电压一回线或低一级电压多回线。
10.变电站主变压器容量的选择标准？1.可按电力系统5-10年的发展规划来确定2.可由上一级电压电网与下一级电压电网间的潮流交换容量来确定3.需考虑N-1情况下的负荷安全送进送出，满足负荷率规定。
11.主变压器台数及型式的选择：1.对大城市郊区的一次变电站，在中低压侧已构成环网的情况下，2台主变压器为宜2.对于地区性孤立的一次变电站或大型工厂企业专用变电站，考虑3台主变压器3.对于220KV及以下电压等级的变电站，一般采用三相变压器，不采用单相变压器4.变压器按绕组分双绕组、三绕组、自耦变压器。
一般变电站采用双绕组，当变电站具有三种电压，且通过主变压器各侧绕组的功率均达到改变压器容量的15%以上时主变压器一般采用三绕组变压器。
在220/110、330/110、330/220KV及500/220KV变电站中，宜优先选用自耦变压器12.电力系统无功规划分为：长期规划、中期规划、短期规划13.用户受电端供电电压允许偏差值：1.35KV及以上用户供电电压正负偏差绝对值之和不超过额定电压的10%2.10KV及以下三相供电电压允许偏差为额定电压的正负7%3.220V单相供电电压允许偏差为额定电压的-10%~+7%14.低压电网的无功补偿方式：1.随机补偿（Q C=(0.95~0.98）√3U N I0)2.随器补偿(Q0=I0%S N*10^-2)3.跟踪补偿15.变电站自动化系统（在变电站中实现遥控、遥测、遥信、遥脉、遥调以及遥视等监控功能，以及各种继电保护功能和相关自动装置功能的计算机应用系统）：1.过程层（智能化电气设备）：a.电气量参数检测b.设备状态检测与统计c.操作控制执行与驱动。
2.间隔层：完成本间隔的监视控制与保护功能，实现通信。
3.变电站：实现信息共享以及运行功能的协调工作。
16.电网规划概念内容：又称输电系统规划，以负荷预测和电源规划为基础。
电网规划确定在何时、何地投建何种类型的输电线路及其回路数，以达到规划周期内所需要的输电能力，在满足各项技术指标的前提下使输电系统的费用最小。
17.无功补偿概念及原则：无功功率补偿简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。
18.无功补偿原则有哪些？各有何优缺点？（1）按电压原则进行补偿：满足负荷对无功电力的基本需要，使电压运行在规定的范围内，以保证电力系统运行安全和可靠。
【优点】从利用发电机无功容量考虑，按电压允许偏差进行无功补偿，可以让线路多输送些无功电力给受端。
这一原则适用于无功补偿容量少，尚不能按经济补偿原则来要求的电力系统。
【缺点】按电压原则补偿，使电网中无功流动量加大和流动距离增加，电网有功损耗也相应提高（2）按经济原则进行补偿：原则：按减少电网有功损耗和年费用最小的经济原则进行补偿和配置，即就地分区分层平衡。
500（330）kV与220（110）kV电网层间，应提高运行功率因数，其至不交换无功。
一个供电企业是一个平衡区，一个500kV变电站可作为一个供电区，35～220kV变电站均可作为一个平衡单位，以防止地区间和变电站间无功电力大量窜动。
对用户则要求最大有功负荷时，功率因数补偿到0.98～1.0，而且要求补偿容量随无功负荷的变化及时调整平衡，不向系统倒送无功。
19.说明电力系统规划设计的基本要求？发、变、输、配比例适当，容量充裕；电压支撑点多；用户供电的可靠性；系统运行的灵活性；系统运行的经济性；便于运行，在变动方式或检修时操作渐变、安全，对通信影响小。
20.电力系统规划基本方法有哪几种？基本条件分析、基本功能分析、基本形态分析、动态分析、限制性条件分析、可靠性与经济分析安全性检查通常包括：潮流、暂态稳定性、短路电流、工频过电压、N-1校验和可靠性分析；21.电力系统规划的评价标准有哪几条？综合性标准、灵活性(弹性)标准、经济性标准、科学性标准22.负荷预测有哪些作用？它用于哪些方面？请举一例说明。
基于准确的负荷预测可以经济合理的安排电力系统内部发电机组的启停；保持电网运行的安全稳定性；减少不必要的旋转储备容量；合理安排机组检修计划；保持社会的正常生产和生活；有效降低发电成本；提高经济效益和社会效益。
负荷预测运用：工厂用电、建设变电站的是如何得到的？23.负荷曲线有哪些类型，分别有什么作用。
年最大负荷利用小时Tmax（是一个假想时间）日负荷曲线：是制订各发电厂负荷计划的依据，这对掌握电力系统运行很有用。
最大负荷曲线：用它来安排全年的机组检修计划，可以有计划地安排扩建或新建发电厂来满足负荷增长的需要年持续负荷曲线：它来编制电力系统的发电计划并进行可靠性计算。
根据年持续负荷曲线也可以计算出全年负荷消耗的电量。
年最大负荷利用小时数是由计算而得，是一个假想时间。
日负荷曲线:一天内每小时(整点时刻)负荷的变化情况。
周负荷曲线:一周内每天最大负荷的变化情况。
年负荷曲线:每年每个月最大负荷变化情况。
年持续负荷曲线:将全年(8760)每小时负荷按大小排队,并作出的曲线。
年最大负荷利用小时数=年发(用)电量/年最大负荷。
24.确定性负荷预测有哪些方法？负荷预测中经典预测方法有哪些？要求掌握产值单耗法及负荷密度法。
空间负荷预测的概念。
时间序列分析法的概念。
确定性负荷：在预测中利用一个或一组确定方程；唉描述电量和电力负荷的变化规律，其中变量中有明确的一对一关系；确定性负荷预测方法：经验预测方法、经典预测方法、经济模型预测方法、时间序列预测方法、相关系数预测法、饱和曲线预测法；经典预测方法：分产业产值（单耗法）A＝bg、电力消费系数法、负荷密度法A＝SD、人均电量指标换算法、分部门法；空间负荷预测：是城市配电网规划的基础，根据城市电网电压水平的不同按一定原则划分不同区域，然后进行负荷预测；空间负荷预测基本方法：解析方法和非解析方法，负荷密度法、用地仿真法、趋势分析法时间序列分析法：将负荷数据当作一个随时间变换的序列进行处理，以这一序列为依据建立合适的数学模型来描述电力负荷变化的随机过程，从而外推进行未来的负荷预测；25.负荷预测为什么要进行数据处理？【必要性】历史数据的正确性直接影响到预测精度的高低。
