隔离开关原理介绍
隔离开关原理
隔离开关原理

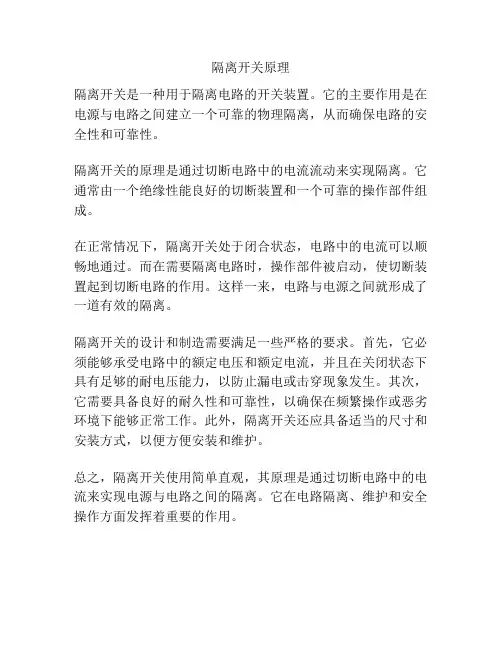

隔离开关是一种用于隔离电路的开关装置。
它的主要作用是在电源与电路之间建立一个可靠的物理隔离,从而确保电路的安全性和可靠性。
隔离开关的原理是通过切断电路中的电流流动来实现隔离。
它通常由一个绝缘性能良好的切断装置和一个可靠的操作部件组成。
在正常情况下,隔离开关处于闭合状态,电路中的电流可以顺畅地通过。
而在需要隔离电路时,操作部件被启动,使切断装置起到切断电路的作用。
这样一来,电路与电源之间就形成了一道有效的隔离。
隔离开关的设计和制造需要满足一些严格的要求。
首先,它必须能够承受电路中的额定电压和额定电流,并且在关闭状态下具有足够的耐电压能力,以防止漏电或击穿现象发生。
其次,它需要具备良好的耐久性和可靠性,以确保在频繁操作或恶劣环境下能够正常工作。
此外,隔离开关还应具备适当的尺寸和安装方式,以便方便安装和维护。
总之,隔离开关使用简单直观,其原理是通过切断电路中的电流来实现电源与电路之间的隔离。
它在电路隔离、维护和安全操作方面发挥着重要的作用。
哪种是隔离开关的作用原理
哪种是隔离开关的作用原理

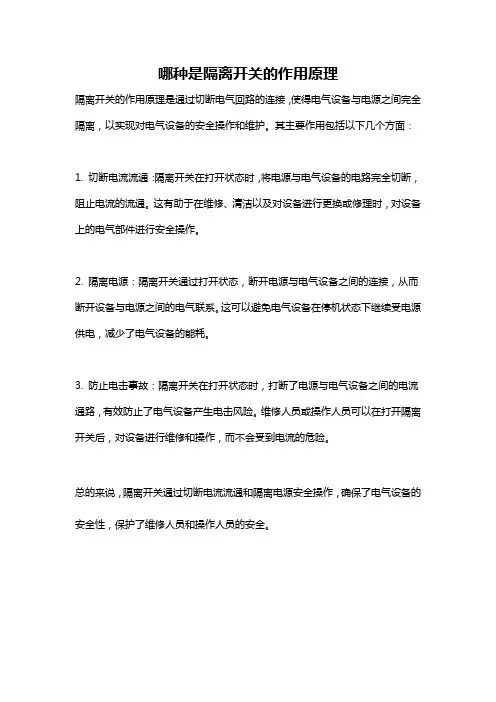

隔离开关的作用原理是通过切断电气回路的连接,使得电气设备与电源之间完全隔离,以实现对电气设备的安全操作和维护。
其主要作用包括以下几个方面:
1. 切断电流流通:隔离开关在打开状态时,将电源与电气设备的电路完全切断,阻止电流的流通。
这有助于在维修、清洁以及对设备进行更换或修理时,对设备上的电气部件进行安全操作。
2. 隔离电源:隔离开关通过打开状态,断开电源与电气设备之间的连接,从而断开设备与电源之间的电气联系。
这可以避免电气设备在停机状态下继续受电源供电,减少了电气设备的能耗。
3. 防止电击事故:隔离开关在打开状态时,打断了电源与电气设备之间的电流通路,有效防止了电气设备产生电击风险。
维修人员或操作人员可以在打开隔离开关后,对设备进行维修和操作,而不会受到电流的危险。
总的来说,隔离开关通过切断电流流通和隔离电源安全操作,确保了电气设备的安全性,保护了维修人员和操作人员的安全。
隔离开关PPT课件
在发电厂和变电站中的应用
设备隔离
在发电厂和变电站中,隔 离开关被用于隔离带电设 备,以便进行维护和检修 工作。
母线切换
隔离开关可用于母线的切 换操作,实现不同电源或 负载之间的灵活连接。
故障隔离
当发电厂或变电站内发生 故障时,隔离开关可迅速 切断故障部分,保证系统 的安全运行。
在输配电系统中的应用
智能化、数字化发展
借助先进的传感器、控制器和通信技术,实现隔 离开关的智能化、数字化发展,提高电力系统的 自动化水平。
集成化、模块化设计
通过集成化、模块化设计,简化隔离开关的结构 和安装过程,提高产品的可靠性和维护便利性。
THANKS
感谢观看
隔离开关ppt课件
目录
• 隔离开关基本概念与原理 • 隔离开关选型与安装 • 隔离开关操作与维护保养
目录
• 隔离开关在电力系统中的应用 • 隔离开关技术发展趋势与展望
01
隔离开关基本概念与原理
定义及作用
隔离开关定义
一种主要用于“隔离电源、倒闸操 作、用以连通和切断小电流电路”, 无灭弧功能的开关器件。
线路隔离
系统分段
在输配电系统中,隔离开关用于隔离 输电线路,以便进行线路检修和故障 排查。
通过将输配电系统划分为多个独立段, 隔离开关可提高系统的灵活性和可靠 性。
负载切换
隔离开关可实现负载的切换操作,将 负载从一个电源切换到另一个电源, 确保供电的连续性。
在其他领域的应用
电动汽车充电设施
在电动汽车充电设施中,隔离开 关用于隔离充电设备和电网,确 保充电过程的安全性和可靠性。
正常工作。
额定电流
根据电路负载电流选择 合适的隔离开关,避免
《隔离开关》课件
工业自动化
在工业自动化系统中,隔 离开关用于实现设备的控 制和监测。现能源的并网和切换。
CHAPTER 03
隔离开关的选型与设计
选型依据与原则
根据使用环境选型
01
隔离开关应适应所处环境的温度、湿度、压力等条件,确保正
常运行。
根据额定电流和电压选型
CHAPTER 02
隔离开关的应用
在电力系统中的应用
输电线路的停送电操作
母线的分段和联络
隔离开关用于在输电线路检修时,将 检修部分与带电部分隔离,以确保检 修人员安全。
在母线检修或分段运行时,使用隔离 开关来隔离不同段母线之间的电流。
变压器的投切
在变压器检修或投切操作时,使用隔 离开关来隔离变压器的高压侧和低压 侧。
在配电系统中的应用
配电线路的停送电操作
在配电线路检修或故障处理时,使用隔离开关将检修部分与带电 部分隔离。
环网柜和开闭所
在环网柜和开闭所中,隔离开关用于实现电源的接入和切换。
电缆分接箱
在电缆分接箱中,隔离开关用于实现电缆的接入和切换。
在其他领域的应用
01
02
03
轨道交通
在轨道交通系统中,隔离 开关用于实现供电网络的 分段和联络。
CHAPTER 04
隔离开关的安装与维护
安装前的准备与注意事项
01
02
03
04
准备工具与材料
确保准备齐全安装所需的工具 和材料,如螺丝刀、扳手、绝
缘材料等。
检查产品完整性
在安装前,应仔细检查隔离开 关的完整性,确保没有损坏或
缺陷。
确定安装位置
根据电力系统的要求和安全规 范,选择合适的位置进行安装
隔离开关的工作原理
隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备,它主要用于在维护、检修或紧急情况下隔离电气设备,确保操作人员的安全。
隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。
接下来,我们将详细介绍隔离开关的工作原理。
首先,隔离开关通过机械传动装置实现对电路的隔离。
当隔离开关处于闭合状态时,机械传动装置将导电部件与断路器连接,电路处于通电状态。
而当隔离开关处于断开状态时,机械传动装置将导电部件与断路器隔离开来,电路处于断电状态。
这种机械传动装置能够确保在操作隔离开关时,电路能够可靠地实现隔离和通断。
其次,隔离开关通过可靠的触点设计来实现对电路的隔离。
隔离开关的触点设计通常采用双触点结构,其中一个触点用于通电,另一个触点用于断电。
当隔离开关处于闭合状态时,通电触点与导电部件连接,电路通电;而当隔离开关处于断开状态时,断电触点与导电部件连接,电路断电。
这种双触点结构能够有效地实现对电路的隔离和通断,确保电路操作的安全可靠。
最后,隔离开关通过可靠的外壳设计来保护操作人员的安全。
隔离开关的外壳通常采用防护等级较高的材料制成,能够有效地防止外部环境的侵入,并且具有一定的防水、防尘性能。
这种外壳设计能够有效地保护隔离开关内部的电气设备,确保操作人员在操作隔离开关时不会受到电气设备的伤害。
总的来说,隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断,确保操作人员的安全。
隔离开关在电气系统中起着非常重要的作用,能够有效地保护电气设备和操作人员的安全。
希望通过本文的介绍,能够加深大家对隔离开关工作原理的理解,确保在实际工作中能够正确、安全地操作隔离开关。
隔离开关的工作原理
隔离开关的工作原理
隔离开关的工作原理是通过控制开关的通断状态,将电路从电源中隔离出来,以达到断电、保护和检修的目的。
具体工作原理如下:
1. 结构组成:隔离开关主要由固定触头、动触头、隔离刀片、操动机构等部分组成。
其中动触头由电动机驱动,可以实现闭合和断开。
2. 闭合过程:当隔离开关处于断开状态时,通过操动机构控制动触头闭合,使得动触头与固定触头接触,从而形成通路。
3. 断开过程:当需要断开电路时,操动机构控制动触头打开,使其与固定触头分离,从而切断电路通路。
4. 隔离功能:在隔离开关打开状态下,由于隔离刀片与电路相隔离,可以有效地将电路与电源隔离开来,不会对电路产生影响。
5. 保护功能:隔离开关能够在电路发生故障时及时切断电源,起到保护电气设备和人身安全的作用。
需要注意的是,隔离开关并不能断开带电负载,因此在使用过程中必须确保先切断电源,再操作隔离开关。
断路器和隔离开关的作用原理区别
断路器和隔离开关的作用原理区别一、断路器的作用原理断路器是一种用来保护电路免受过电流和短路等故障影响的电器。
它主要由电磁机构和电气触发机构组成,可以实现快速切断电路,以保护电气设备的安全运行。
1.电磁机构:断路器中的电磁机构是核心部件,它由线圈和磁铁组成。
当电流超过额定值时,电磁机构就会产生磁场,磁力将会引起机械触发机构的动作,使断路器中的触点迅速分离,从而切断电路。
2.电气触发机构:断路器中的电气触发机构是控制断路器开关状态的关键部件。
通过输入控制信号,触发机构会使电磁机构动作,实现断路器的闭合和分离。
断路器的主要作用是在电路发生过载或短路时,能够迅速切断电路,以防止过电流对电气设备造成损坏,同时保护人身安全。
二、隔离开关的作用原理隔离开关是一种用来切断或连接电路的装置,它在电路维护、检修和开关切换时起到隔离电源的作用,以确保工作人员的安全。
1.切断电源:隔离开关能够彻底切断电源与电路的连接,使电气设备处于绝缘状态。
通过隔离开关,工作人员可以安全地进行设备的检修和维护工作,避免电流对设备和人身产生伤害。
2.隔离分区:隔离开关可以将电路分隔成不同的区域,实现不同区域之间的隔离。
这样,在某个区域发生故障时,可以快速切断该区域的电源,保护其他区域的电气设备正常运行。
三、断路器和隔离开关的区别尽管断路器和隔离开关都能切断电路并保护电气设备,但它们在作用原理和使用场景上存在一些区别。
1.作用原理:断路器主要依靠电磁机构和电气触发机构,通过检测过电流或短路来切断电路。
而隔离开关则是通过分离电源与电路来达到断电的目的,没有检测电流的功能。
2.功能差异:断路器在电路发生故障时能够迅速切断电路,保护设备和人身安全,同时还能自动恢复供电。
而隔离开关主要用于隔离电源与电路,切断与电路的连接以确保工作人员安全。
3.使用场景:断路器通常用于电路中作为主开关,广泛应用于住宅、商业和工业领域。
而隔离开关主要用于对设备进行检修、维护和开关切换时,将设备与电源隔离。
隔离开关工作原理
隔离开关工作原理
隔离开关是一种用于切断电路的电力设备。
它主要由断路器、隔离刀闸和操作机构组成。
隔离开关的工作原理是通过控制隔离刀闸的位置来实现电路的切断。
当隔离刀闸处于闭合状态时,电流可以在断路器内部流通,电路正常通电;而当隔离刀闸处于断开状态时,电流无法通过隔离刀闸,从而实现了电路的隔离与切断。
具体来说,隔离开关的断路器部分通常包含一个感应器和一个电磁释放器。
感应器可以根据电路的负载情况进行电流检测,一旦电流超出设定的安全值,感应器会向电磁释放器发送信号,使得电磁释放器启动。
电磁释放器在接收到信号后,会通过电磁力的作用将隔离刀闸迅速拉起,从而切断电路。
操作机构则是控制隔离刀闸位置的部分,一般包括手动操作机构和自动操作机构。
手动操作机构通常由手柄或旋钮构成,通过手动旋转操作,可以使隔离刀闸转动到断开或闭合的位置。
而自动操作机构则根据电路的工作情况,通过电信号或机械驱动实现自动切换。
总结起来,隔离开关通过控制隔离刀闸的闭合和断开状态来切断电路,保证电路的安全运行。
它在电力系统中起到了非常重要的作用,能够有效地保护电器设备和人员的安全。
隔离开关结构与原理 (图文) 民熔
隔离开关
1用途和结构
1绝缘电压在没有电的电路中,用隔离开关通过产生明显的裂缝来断开电路,将电源与带电部分断开,从而构成一个明显的气封间隙,以保证人员和设备的安全。
2当小电流被断口分离时,分离器能将光弧延长,使光弧在空气中自然自由隔离开关。
隔离开关可用于以下操作:
A、无接地报警时,打开或关闭电压互感器;B.无闪络时,打开或关闭闪蒸保护开关;C.在零负荷模式下接通或断开零负荷母线和低压电抗器;D.接通或断开空载变压器,其中励磁电流2A不超过;容量。
用不超过5A的电流连接或断开零负载线路;F.连接或断开变压器中性点的地线。
如果中性点有消弧线圈,则只有在系统没有故障的情况下才能进行,例如接通或
切断小的环流。
电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作,如页面总线生成
1导电部件
导杆(或导杆)主要安装在导杆上的导杆(或导杆)上,导杆主要安装在导杆上,导杆安装在导杆上,以及用于连接总线或设备的终端。
闸刀开关通常由两个或多个平行的铜板或铜管组成。
铜板的厚度和数量由隔离开关的额定电流决定,对于电压等级较高的分离器,由于离地距离较大,为了方便母线和电气设备的维护,分离器还设有接地测量开关,以代替接地线,在它们之间应安装一个机械锁定装置,以确保操作顺序的正确性。
动触:头采用钳夹式结构夹紧静触头导线杆,夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸,。
高压隔离开关定义与功能
高压隔离开关定义与功能高压隔离开关是一种用于隔离电路的重要设备,其功能是在高压电路中切断电源,以确保人员的安全和设备的正常运行。
本文将从定义、功能、工作原理等方面详细介绍高压隔离开关。
一、定义高压隔离开关是一种能够切断高压电源,将电路与外部环境完全隔离的电气设备。
它通常由机械部件和电气部件组成,能够在高压电路中切断电源,并确保电路与外部环境的隔离。
二、功能1. 切断电源:高压隔离开关的主要功能是切断电源。
当电路需要进行检修、维护或更换设备时,可以通过操作高压隔离开关将电源切断,确保人员的安全。
2. 隔离电路:高压隔离开关能够将电路与外部环境完全隔离,防止电流外泄或干扰。
在一些特殊情况下,需要将电路与外界隔绝,以保护设备或人员的安全。
3. 提供安全保护:高压隔离开关能够提供安全保护,确保人员在操作或维护电路时不会受到电击伤害。
通过切断电源并隔离电路,可以有效地保护人员的安全。
4. 检修和维护:高压隔离开关的另一个重要功能是方便电路的检修和维护。
当电路需要进行检修或维护时,可以通过切断电源并隔离电路,方便人员进行相关工作。
三、工作原理高压隔离开关的工作原理主要包括机械部件和电气部件两个方面。
1. 机械部件:高压隔离开关的机械部件主要包括隔离刀片、操作机构和传动机构等。
隔离刀片是切断电源的关键部件,通过操作机构和传动机构实现刀片的闭合和断开。
2. 电气部件:高压隔离开关的电气部件主要包括触头、固定触头和引线等。
触头是电流传导的关键部件,通过与固定触头接触,实现电流的传导;引线用于连接高压隔离开关与电路。
高压隔离开关的工作过程如下:当高压隔离开关处于闭合状态时,隔离刀片与固定触头接触,电流得以传导;当需要切断电源时,通过操作机构将隔离刀片与固定触头分离,切断电源。
四、高压隔离开关的应用领域高压隔离开关广泛应用于电力系统、工业生产和实验室等领域。
在电力系统中,高压隔离开关被用于切断电源、隔离电路和保护设备。
变电站隔离开关工作原理
变电站隔离开关工作原理小伙伴们!今天咱们来唠唠变电站里一个超有趣的设备——隔离开关。
你可别小瞧它,虽然它看起来可能没有那么起眼,但在变电站这个大家庭里,那可是相当重要的角色呢!隔离开关呀,就像是一个超级严格的门卫。
它的主要任务就是把电路中的不同部分给隔离开来。
你想啊,变电站里那么多复杂的电路,就像一个超级大迷宫一样。
要是没有隔离开关这个门卫在那守着,电路之间就会乱成一团麻。
那它是怎么做到隔离的呢?这就涉及到它的结构啦。
隔离开关有一个长长的刀闸,这个刀闸就像是一把大宝剑。
当隔离开关处于断开状态的时候,这把“大宝剑”就会把电路切断,就像用剑在中间划了一道线,两边就彻底分开啦。
这样一来,就能保证在对一部分电路进行检修或者维护的时候,另外的电路还能正常工作,不会受到干扰。
而且哦,隔离开关在接通和断开电路的时候,动作还特别有讲究呢。
它的动作速度相对来说比较慢,不像一些其他的开关那么迅速。
这就好比是一个慢性子的人在做事情,稳稳当当的。
为啥要这么慢呢?这是为了避免在接通或者断开的瞬间产生电弧。
电弧这个东西可不好惹,就像一个小恶魔一样,如果产生了电弧,就可能会对设备造成损坏,甚至引发危险呢。
你知道吗?隔离开关在变电站的布局里也是很有学问的。
它就像一个个小棋子,被巧妙地放置在各个关键的位置。
比如说在母线和出线之间,它就像一个忠诚的卫士,守护着母线的安全。
当出线那边需要检修的时候,隔离开关就会发挥它的隔离作用,让母线可以继续正常工作,给其他的线路供电。
隔离开关还有一个很贴心的地方呢。
它的操作相对比较简单,而且可靠性很高。
就像一个老实巴交但是又特别靠谱的朋友。
变电站的工作人员在操作隔离开关的时候,不需要太复杂的操作流程,只要按照规定的步骤来,它就会乖乖听话。
这在保证变电站正常运行的同时,也给工作人员减轻了不少负担呢。
不过呢,隔离开关也有它的小脾气。
它只能在电路没有电流或者电流非常小的时候进行操作。
要是在大电流的情况下强行操作,那可就会出大问题啦。
隔离开关结构及工作原理ppt课件
1
4
4 GW7
(
2
7
)
系
3
列
隔
离
6
开
关
10
5
8
9 11
12
1-静触头;2上节绝缘子; 3-下节绝缘子; 4-主闸刀;5底座;6-铭牌; 7-接地静触头; 8-接地开关; 9-转动底座; 10-电动机构; 11-垂直竖拉 杆;12-手动 机构
隔离开关的基本结构和用途
1660
1
2
3
4
1660 5
10 合闸位置
隔离开关的基本结构和用途
隔离开关的基本结构和用途 翻转型隔离开关合闸过程
45°
合闸过程中
合闸终了
隔离开关的基本结构和用途
GW7系列隔离开关动作原理
1、配电动操动机构
电动操动机构由电动机驱动,通过机械减速装置将力传递 给机构主轴,通过连杆传动带动中间旋转绝缘子转动70°,使 导电管的动触头插入(或离开)静触头,完成其分、合闸操作。
400
12.5
10
630
20
10
1000
31.5
10
1250
40
额定峰值耐 受电流 (kA) 31.5
50
80
100
隔离开关的基本结构和用途
GN19-10型户内隔离 开关外形
GN19-10C型户内隔 离开关外形
2 GW4
隔离开关的基本结构和用途
(2)GW4系列隔离开关
( )
系 列 隔 离 开 关
分闸位置
98
7
6
GW7-220型(翻转型) 隔离开关主闸刀装配
1-动触板;2-导电管;3-罩;4-拨叉;5-固定套;6-传动箱; 7-定位弹簧;8-转板;9-操作盘;10-球轴
隔离开关工作原理
隔离开关工作原理
隔离开关是一种常见的电气设备,用于断开电气系统中的电源供应,从而确保电气设备的安全操作和维护。
其工作原理如下:
1. 分离电路:隔离开关的主要作用是在打开状态下完全隔离电气设备与电源之间的连接。
当隔离开关处于关闭状态时,电气系统中的电流无法通过开关,并使电气设备和人员与电源完全断开。
因此,它可以提供一个安全的环境来进行设备维护。
2. 双刀双断开:隔离开关通常采用双刀双断开的设计。
这意味着在开关的两个位置上都有刀片,当开关打开时,两个刀片都会断开电路。
这种设计可以确保电流在两个位置上都被切断,从而提高安全性。
3. 可视断开:隔离开关通常具有可视断电功能,即在开关打开时可以清楚地看到电路被切断的状态。
这种设计可以提供直观的指示,使操作人员能够确认电气设备已经与电源完全隔离。
4. 防误操作保护:隔离开关通常具有额外的安全特性,以防止误操作导致电流流动。
例如,通常需要按下或旋转特定的按钮或把手才能打开或关闭隔离开关,以避免意外触发。
总之,隔离开关的工作原理是通过切断电气设备和电源之间的连接,确保电流无法通过,并以可视断电和防误操作的特性来提供安全保护。
这使得隔离开关成为电气系统中重要的安全设备。
隔离开关的原理及常见问题的处理
隔离开关的原理及常见问题的处理隔离开关定义:隔离开关是⼀种没有熄弧装置的开关电器,其在分闸状态应有明显的可见断⼝;在合闸状态能可靠地通过正常的⼯作电流和短路故障电流。
1、隔离开关的作⽤:(1)隔离电源,将需要检修的电⽓设备与带电的电⽹可靠地隔离,以保证检修⼯作⼈员的安全;(2)倒闸作业(倒母线作业),在双母线制的电路中,⽤隔离开关将电⽓设备或供电线路从⼀组母线切换到另⼀组母线;(3)⽤以连通或切断⼩电流电路。
2、隔离开关的分类:(1)按绝缘⽀柱数⽬,可分为单柱式、双柱式和多柱式隔离开关;(2)按闸⼑的运⾏⽅式,可分为⽔平旋转式、垂直旋转式、摆动式和插⼊式四种;(3)按有⽆接地闸⼑,可分为有接地闸⼑和⽆接地闸⼑两种;(4)按装设地点不同,可分为户内式和户外式两种;(5)按操作机构不同,可分为⼿动、电动和⽓动等类型。
3、隔离开关可⽤来进⾏哪些操作:(1)分、合电压互感器和避雷器及系统⽆接地的消弧线圈;(2)拉、合母线及直流连接在母线上的设备的电容电流;(3)拉、合变压器中性点的接地线;(4)拉、合闭路开关的旁路电流。
4、对隔离开关的基本要求:(1)隔离开关应有明显的断开点,以易于鉴别电⽓设备是否与电源断开;(2)隔离开关断开点间有⾜够的绝缘距离,以保证在过电压及相间闪络的情况下,不⾄引起击穿⽽危机⼯作⼈员的安全;(3)应具有⾜够的短路稳定性,不能因电动⼒的作⽤⽽⾃动断开,否则将引起严重事故;(4)要求结构简单,动作可靠;(5)主隔离开关与接地隔离开关间要相互联锁,以保证先断开隔离开关,后闭合接地闸⼑;先断开接地闸⼑,后闭合隔离开关的操作顺序。
5、隔离开关为什么不能⽤来接通或切断负载电流或短路电流?隔离开关因为没有专门的灭弧装置,所以不能⽤来接通或切断负载电流和短路电流。
6、操作隔离开关有哪些注意事项:合闸时要迅速⽽果断,但在合闸终了时不能⽤⼒过猛,使合闸终了时不发⽣冲击。
操作完毕后,应检查是否已合上,合好后应使⼑闸完全进⼊固定触头,并检查接触的严密性。
隔离开关的六大动作原理是什么?
1.隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90°,底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
2.接地开关动作原理三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转90°或竖直旋转180°,通过连杆带动连接管转动,实现接地开关分、合闸动作。
3.配用传动箱动作原理配用传动箱,水平安装时传动箱的位置可根据需要,置于两极之间,也可置于三极的任意一端。
隔离开关操动机构则置于其下,用水煤气管与其连接。
当机构主轴旋转时,连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动,此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。
从而保证了左、右触刀合、合闸动作的一致性。
隔离开关的分、合闸转角均为90°,其分、合状态终端位置由隔离开关的机械限位装置确定。
4.配用CSl7一G型手力操动机构动作原理配用CSl7一G型手力操动机构时,使用CS17-G4、5、6机构对隔离开关进行分、合闸,将机构拔杆移至“E”形槽中间位置,即可扳动机构手柄进行旋转180°进行操作,分、合闸终了再将拔杆由“E”形槽的中心移至“分” “合’’牌方向两端的槽中。
使用CS17-G1、2、3机构操作接地开关时,其操作程序与操作隔离开关相同,只是机构手柄为竖直操动。
5.配用附装电磁锁CSl7一G型手力操动机构动作原理配用附装电磁锁的CSl7一G型手力操动机构,操作时将机构拔杆移至“E’’形槽中间位置,然后按下电磁锁的按钮;同时将电磁锁旋钮顺时针转至限位处,锁杆退出锁孔,即可扳动机构手柄进行分、合操作。
操作终了,电磁锁的锁杆自动复位,最后将拔杆移向锁住位置。
6.配用CSl7型手力操动机构动作原理配用CSl7型手力操动机构时,操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。
隔离开关工作原理
隔离开关工作原理隔离开关又称为分离开关,是一种电气接通方式。
主要应用于电力系统中对电力设备进行隔离和闭锁保护。
隔离开关的主要作用是用来隔离电气设备,防止潮湿、腐蚀、污染等恶劣环境对电力设备造成损害。
隔离开关由本体部分和机械操作部分组成。
本体部分由固定触头、运动触头和隔离板组成。
机械操作部分由手动机构、电动机构、液压机构等构成。
隔离开关的主要工作原理是,在非故障状态下,通过手动机构、电动机构或液压机构将运动触头移动到本体固定触头或隔离板上,从而实现设备的隔离和闭锁保护。
当需要恢复设备供电时,就需要将隔离开关操作机构再次操作,将运动触头从固定触头或隔离板上移开来。
隔离开关的本体部分由固定触头、运动触头和隔离板组成。
其中,固定触头和运动触头的接触材料应该是提高了导电性和耐磨性的铜材料,以充分保障开关在运行过程中的导电性和稳定性。
在实际应用中,隔离开关大多采用上下桥式隔离开关结构,这种结构可以保证开关的可靠性和质量。
隔离开关的手动机构、电动机构和液压机构的共同作用,是通过对运动触头的控制,完成对电力设备的隔离和闭锁保护。
具体来说,手动机构可以通过人工的方式对隔离开关的运动触头进行控制,实现开关的闭合和断开;而电动机构和液压机构可以通过电动机或者液压机进行控制,实现隔离开关的自动化控制。
总之,隔离开关作为电力系统中一种重要的电气接通方式,具有很广泛的应用和重要的作用。
它的工作原理基本上是通过手动机构、电动机构或液压机构将运动触头移动到本体固定触头或隔离板上,实现设备的隔离和闭锁保护。
因此,在电气系统的搭建和维护中应特别关注其使用和操作规范,以避免对设备的损害和危害。
09-第九章隔离开关讲解
3。绝缘子。绝缘子包括支持绝缘子、操作绝缘子,其作用是使带电部分对地绝缘.
4.传动机构.传动机构的作用是接受操动机构的力矩,并通过拐臂、连杆、轴齿或操作绝缘子,将运动传给动触头,以完成分、合闸操作。
5.操动机构。用手动、电动向隔离开关的动作提供动力。
3。接通或断开小电流电路。
(三)电力系统对高压隔离开关的基本要求
1。明显的断开点隔离开关在分闸状态下,应具有明显的断开点,以便清楚地鉴别被检修的设备是否已与电网隔离,从而更好地保证检修工作人员的安全。
2。绝缘强度 隔离开关在分闸状态下,能形成明显可见的断口并具备足够的绝缘强度,保证被隔离的设备能安全的检修和维护。在合闸状态下,支柱瓷瓶能满足系统对地绝缘的要求。隔离开关同一相的开断触头之间的距离要大于不同相导电部分之间及导电部分对地之间的距离(比绝缘耐受电压大10%~15%)。当系统出现过电压时,如果一旦发生放电,也只在不同相导电部分之间或导电部分对地之间发生,而不会在同一相的开断触头间发生。从而保证了在过电压作用情况下不带电侧的人身及设备的安全。
(二)隔离开关的分类及特点
隔离开关基本分类如下:按安装场所分为户内和户外式两种;按极数分为单极和三极两种;按每极支柱绝缘子的数目分为单柱式、双柱式和三柱式;按隔离开关的动作方向分为闸刀式、旋转式、摆动式和插入式四种;按所配机构分为手动式、电动式、气动式和液压式四种;按使用环境分为普通型和防污型两种;按断口两端有无接地装置及附装接地开关的数量不同,分为不接地、单接地和双接地三种;按使用特性的不同,分为一般用、快分用和变压器中性点接地三类.
沈高、长高早期产品GW5-35、GW5—110型隔离开关触指采用外拉式触指弹簧,触指接触部位未进行热缩处理,长期通流拉伸导致弹簧疲劳,造成隔离开关触指接触压力不足,接触部位发热等缺陷频发。应结合停电对该型号断路器进行完善化改造,更换为外压式带热缩触指弹簧.
隔离开关原理
隔离开关原理
隔离开关是一种用于断开电气设备与电源之间电气连接的开关,其主要作用是在设备维护、维修和故障排除时,确保设备与电源之间的电气隔离,从而保证维修人员的安全。
隔离开关在电气系统中扮演着重要的角色,下面我们就来了解一下隔离开关的原理。
首先,隔离开关的工作原理是通过切断或接通电路中的电流来实现电气设备与电源之间的隔离。
当隔离开关处于闭合状态时,电路中的电流可以顺利通过,从而使设备正常运行。
而当隔离开关处于断开状态时,电路中的电流被切断,设备与电源之间实现了电气隔离,维修人员可以安全地进行维护和维修工作。
其次,隔离开关的原理是基于机械切断电路的工作原理。
隔离开关通过机械装置,将触点从闭合状态切换到断开状态,或者从断开状态切换到闭合状态,从而实现对电路中电流的切断或接通。
这种机械切断的原理保证了隔离开关在断开电路时能够可靠地切断电流,从而确保设备与电源之间的安全隔离。
另外,隔离开关的原理还包括对电气设备进行可靠隔离的保护功能。
隔离开关在断开电路时,能够确保设备与电源之间的电气连接被可靠地切断,防止电气设备在维护、维修和故障排除过程中受到电源的影响,从而保证维修人员的安全。
总的来说,隔离开关的原理是通过机械切断电路来实现对电气设备与电源之间的安全隔离。
隔离开关在电气系统中具有重要的作用,能够保证维修人员在进行维护、维修和故障排除工作时的安全,是电气系统中不可或缺的重要设备。
希望通过本文的介绍,能够让大家对隔离开关的工作原理有更深入的了解,从而更好地应用于实际工作中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
隔离开关一种开关器件,主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”,无灭弧功能。
隔离开关(switch),即在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
(IEV441-14-05)隔离开关(俗称“刀闸”),一般指的是高压隔离开关,即额定电压在1kV以上的隔离开关,通常简称为隔离开关,是高压开关电器中使用最多的一种电器,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压,用作改变电路连接或使线路或设备与电源隔离,它没有断流能力,只能先用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置,有时需要销子来防止在大的故障的磁力作用下断开开关。
中文名隔离开关外文名Isolating switch作用电路隔离俗称刀闸电闸主要作用编辑(1)分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。
隔离开关(2)根据运行需要,换接线路。
(3)可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。
(4)根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同,可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用,适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关(single-column disconnector)、双柱式隔离开关(double-column disconnector)、三柱式隔离开关(three-column disconnector)。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘,因此,具有的明显优点,就是节约占地面积,减少引接导线,同时分合闸状态特别清晰。
在超高压输电情况下,变电所采用单柱式隔离开关后,节约占地面积的效果更为显著。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能:不带负荷分断和接通线路。
特点编辑1.在电气设备检修时,提供一个电气间隔,并且是一个明显可见的断开点,用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作:不能带额定负荷或大负荷操作,不能分、合负荷电流和短路电流,但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时:先合隔离开关,后合断路器或负荷类开关;断电操作时:先断开断路器或负荷类开关,后断开隔离开关。
4.选用时和其它的电气设备相同,其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
功能编辑1.用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
2.隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关,目的均是要将断路器与电源隔离,形成明显断开点;因为原来的断路器采用的是油断路器,油断路器需要经常检修,故二侧就要有明显断开点,以利于检修;一般情况下,出线柜是从上面母线通过开关柜向下供电,在断路器前面需要一组隔离开关是要与电源隔离,但有时,断路器的后面也有来电的可能,如通过其它环路的反送,电容器等装置的反送,故断路器的后面也需要一组隔离开关。
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离,以保证检修工作的安全。
隔离开关的触头全部敞露在空气中,具有明显的断开点,隔离开关没有灭弧装置,因此不能用来切断负荷电流或短路电流,否则在高压作用下,断开点将产生强烈电弧,并很难自行熄灭,甚至可能造成飞弧(相对地或相间短路),烧损设备,危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作,以改变系统的运行方式。
例如:在双母线电路中,可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时,也可以用来操作一些小电流的电路。
类型编辑低压隔离开关低压隔离电器刀开关的用途及分类电气设备进行维修时,需要切断电源,使维修部分与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。
用做隔离电源的刀开关必须满足隔离功能,即开关断口明显,并且断口距离合格。
刀开关和熔断器串联组合成一个单元,称为刀开关熔断器组合电器;刀开关的可动部分(动触头)由带熔断体的载熔件组成时,称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下,接通或分断负荷电流的能力和一定的短路保护功能。
低压断路器高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关(126kV~252kV)DR 双面隔离开关(72.5kV~363kV)KR 双柱水平伸缩式隔离开关(126kV~550kV)PR 单柱双臂垂直伸缩式隔离开关(126kV to 500kV)SR 水平旋转单侧断口式隔离开关(40.5kV)VR V型中心断口隔离开关(126kV)YR 单柱单臂垂直伸缩式隔离开关(126kV~550kV)高压断路器DW系列高压户外安装多油断路器SW系列高压户外安装少油断路器SN系列高压户内安装少油断路器ZW系列高压户外安装真空断路器ZN系列高压户内安装真空断路器LW系列高压户外安装SF6断路器LN系列高压户内安装SF6断路器应用编辑配置选型隔离开关的选择隔离开关配置在主接线上,保证了线路及设备检修时形成明显的断口与带电部分隔离,由于隔离开关没有灭弧装置及开断能力低,所以操作隔离开关时,必须遵守倒闸操作顺序,即送电时,首先合上母线侧隔离开关,其次合上线路侧隔离开关,最后合上断路器,停电则于上述相反。
隔离开关的配置1、断路器的两侧均应配置隔离开关,以便在断路器检修时形成明显的断口与电源隔离。
2、中性点直接接地的普通变压器,均应通过隔离开关接地。
3、在母线上的避雷器和电压互感器,宜合用一组隔离开关,保证电器和母线的检修安全,每段母线上宜装设1-2组接地刀闸。
4、接在变压器引出线或中性点的避雷器可不装设隔离开关。
5、当馈电线路的用户侧没有电源时,断路器通往用户的那一侧可以不装设隔离开关。
但为了防止雷电过电压,也可以装设。
隔离开关选型额定电压:隔离开关额定电压(KV)=回路标称电压*1.2/1.1 倍。
额定电流:额定电流标准值应大于最大负载电流的150%。
额定热稳定电流:选择大于系统短路电流的额定热稳定电流值。
操作范围一般规定隔离开关允许操作范围1.正常时拉合电压互感器和避雷器。
2.拉合220kV空载母线。
3.拉合电网没有接地故障时的变压器中性点。
4.拉合经开关或隔离开关闭合的旁路电流。
5.户外垂直分合式三联隔离开关,拉合电压在220kV及以上励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
6.10kV户外三联隔离开关拉合不超过15A的负荷电流。
7.10kV隔离开关拉合不超过70A的环路均衡电流。
操作顺序隔离开关的正确操作顺序:(1)首先在操作隔离开关时,应先检查相应回路的断路器确实在断开位置,以防止带负荷拉、合隔离开关。
(2)线路停、送电时,必须按顺序拉、合隔离开关。
停电操作时,必须先拉断路器,后拉线路侧隔离开关,再拉母线侧隔离开关。
送电操作顺序与停电顺序相反。
这是因为发生误操作时,按上述顺序可缩小事故范围,避免人为使事故扩大到母线。
(3)操作中,如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时,不得进行操作。
(4)隔离开关操作时,应有值班人员在现场逐相检查其分、合闸位置、同期情况、触头接触深度等项目,确保隔离开关动作正确、位置正确。
(5)隔离开关一般应在主控室进行操作。
当远控电气操作失灵时,可在现场就地进行手动或电动操作,但必须征得站长或技术负责人的许可,并在有现场监督的情况下才能进行。
(6)隔离开关、接地刀闸和断路器之间安装有防止误操作的电气、电磁和机构闭锁装置。
倒闸操作时,一定要按顺序进行。
如果闭锁装置失灵或隔离开关和接地刀闸不能正常操作时,必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态,只有核对无误后,才能解除闭锁进行操作。
防误改进编辑将隔离开关控制接线与相应断路器闭锁,可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中,由于人为原因,有可能引起操作顺序颠倒,这是开关、刀闸操作原则所不允许的,也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒,对没采用程序锁防误的厂、站,将其原有隔离开关控制接线加以改进,可防止误操作,减少不必要的事故发生。
1.隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点,即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点,线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2.采用电磁锁防误的隔离开关闭锁接线(以单母线馈线为例)图1为原控制接线。
此种接线能够有效防止带负荷拉、合隔离开关,但有可能引起隔离开关操作顺序颠倒。
图2改进后单母线馈线隔离开关闭锁接线改进接线见图2。
停电操作:拉开断路器后,只能先拉开线路侧隔离刀闸,才能拉开母线侧隔离刀闸。
送电操作:断路器在断开位置,只能先合母线侧隔离刀闸,才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关,而且能防止违反开关、刀闸操作原则的违规操作。
3.改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点,最主要的是能有效防止违反开关、刀闸操作原则的违规操作,减少不必要的事故发生。
(2)此种改进接线简单、可靠,投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
