留民营沼气生物脱硫工程的设计与运行
淮安沼气生物脱硫方案
淮安沼气生物脱硫方案1. 简介淮安地区是沼气资源十分丰富的地区，然而，由于淮安地区沼气中硫化氢（H2S）的含量较高，对环境造成了较大污染。
为了解决这一问题，本文提出了一种淮安沼气生物脱硫方案，通过利用生物技术对沼气中的H2S进行有效去除。
2. 脱硫原理淮安沼气中的H2S主要来自于沼气原料中的有机硫化物的降解产物。
通常情况下，丰度较高的H2S会对环境和设备造成严重的腐蚀，因此需要对其进行去除。
淮安沼气生物脱硫方案采用了硫醇酸化-硫氧化-硫还原的生物转化过程来实现脱硫。
具体步骤如下：•第一步：将沼气通过酸性处理，使硫化氢转化为硫代硫酸盐。
•第二步：将硫代硫酸盐溶液中的硫离子还原为硫化氢，同时产生二氧化硫。
•第三步：将产生的二氧化硫通过吸收剂（如氧化钙溶液）进行捕集，得到稳定的硫。
3. 生物脱硫系统构建淮安沼气生物脱硫方案主要包括脱硫系统和控制系统两个部分。
3.1 脱硫系统脱硫系统主要包括酸性处理单元、还原处理单元和吸收剂处理单元。
•酸性处理单元：通过加入适量的酸性物质（如硫酸）将沼气中的硫化氢转化为硫代硫酸盐。
•还原处理单元：通过添加适量的还原剂（如有机物）将硫代硫酸盐中的硫离子还原为硫化氢，并同时产生二氧化硫。
•吸收剂处理单元：将产生的二氧化硫通过吸收剂进行捕集，得到稳定的硫。
在脱硫系统中，需要合理控制各处理单元的温度、压力和pH等参数，以保证脱硫效果和系统稳定性。
3.2 控制系统控制系统包括监测和调控两个环节。
•监测：通过传感器对脱硫系统的温度、压力、pH和流量等参数进行实时监测，以确保系统运行正常。
•调控：根据监测数据，通过反馈控制算法对脱硫系统中的各处理单元进行调控，以保证系统运行在最佳工况下。
4. 优势和前景4.1 优势淮安沼气生物脱硫方案相比传统的化学脱硫方法具有以下优势：•生物脱硫过程无需使用有害化学品，对环境友好。
•生物脱硫过程具有较低的能耗，经济效益较高。
•生物脱硫过程产生的硫可作为农业肥料等资源得到利用，具有较好的经济价值。
沼气工程脱硫方案
沼气工程脱硫方案一、背景随着人们对环境保护和可再生能源利用的重视，沼气工程作为一种清洁能源逐渐受到关注。
沼气主要由甲烷(CH4)和二氧化碳(CO2)组成，但同时也含有少量的硫化氢(H2S)、氮气(N2)和其他杂质气体。
其中硫化氢是一种有毒气体，对环境和人体健康都有一定危害。
因此，在沼气工程中，需要对硫化氢进行脱除处理，以提高沼气的利用价值。
本文旨在分析沼气中硫化氢的脱硫原理，并提出一套可行的脱硫方案。
二、硫化氢脱除的原理硫化氢是一种具有刺激性气味的有毒气体，主要来源于有机物质的分解、发酵过程中。
在沼气生产过程中，沼泥中的有机物质通过厌氧发酵产生沼气，而其中的硫化氢则随之产生，成为沼气中的主要有害成分。
因此，脱除沼气中的硫化氢是沼气工程中的一项重要工作。
常见的硫化氢脱除方法主要有化学吸收法、生物法、氧化法和吸附法等。
在实际的沼气工程中，根据工程规模、硫化氢含量、经济成本等因素综合考虑，选择适合的硫化氢脱除方法至关重要。
三、硫化氢脱除方法的选择1. 化学吸收法化学吸收法是一种将硫化氢通过液相吸收剂进行反应，从而将硫化氢脱除的方法。
常见的液相吸收剂有氢氧化钠(NaOH)、氢氧化钙(Ca(OH)2)、氧化铁(Fe2O3)等。
在沼气工程中，常用的化学吸收法是采用氢氧化钠作为吸收剂。
具体操作是将氢氧化钠溶液与沼气进行接触，在一定条件下，硫化氢会与氢氧化钠发生化学反应，生成硫化钠(Na2S)和水(H2O)，从而将硫化氢脱除。
化学吸收法对硫化氢的脱除效果较好，可以将硫化氢含量降低到较低水平。
但同时，化学吸收法需要大量的吸收剂和设备投入，成本较高，运行维护成本也较大。
2. 生物法生物法是利用特定的微生物菌群对硫化氢进行生物降解，从而将硫化氢脱除的方法。
生物法对环境友好，无需添加大量化学药剂，操作简便，投资和运行成本较低。
但生物法对硫化氢的脱除效果较化学吸收法要差，难以将硫化氢含量降低到较低水平。
因此，生物法一般适用于硫化氢含量较低的沼气脱硫处理。

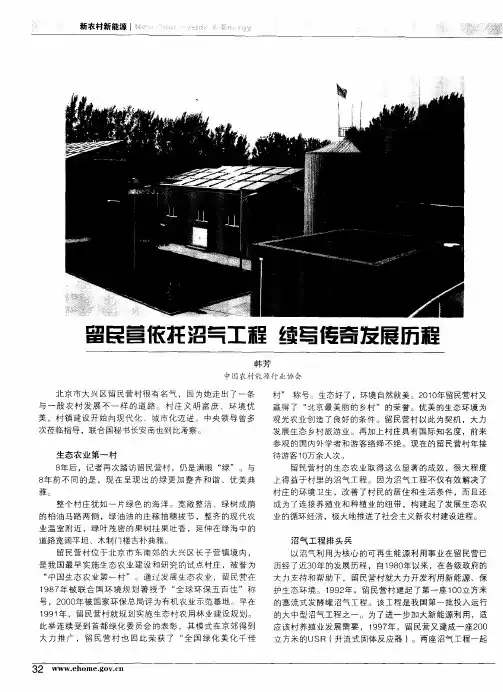

留民营依托沼气工程 续写传奇发展历程
一
减少 运 行 费 用 ；通 过 动 态膜 分 离 沼 渣 沼液 ，分 离 出 的沼 液
可达 到 滴 灌 标准 ， 同时 采 用 沼液 回用 系统 ，有 效 节约 水 资
源 ；工 程 采 用 生物 脱 硫 与 干法 脱 硫相 结合 工 艺 ，对 沼气 实
现 高 效 净 化 ；建设 了避 雷塔 等 避 雷 防静 电设 施 、 消 防水 池
观 光农 业 创造 了 良好 的 条件 。 留 民营 村 以此 为契 机 ，大 力
发 展 生态 乡村 旅 游业 。再 加上 村庄 具 有 国际 知名 度 ，前 来 参 观 的 国 内外 学者 和游 客 络绎 不 绝 。现 在 的 留民营 村年 接
待 游客 １ 万余 人次 。 ０
留 民营村 的生 态农 业取 得 这 么显 著 的成 效 ，很 大程 度
大力支持 和帮助下，留民营村就大力开发利用新能源、保
护 生态环 境 。 １ ９ 年 ，留民营 村 建起 了第一 座 １ ０ 方米 ２ ９ 立 ０
的 塞流 式 发酵 罐 沼气 工程 。 该 工程 是我 国第一 批投 入 运行 的 大 中型 沼气 工程 之 一 。 为了进 一 步加 大 新能 源利 用 ，适
等消 防设 施 ，在 净 化 间 、锅 炉 房 等 生产 车 间设 置 燃气 泄 露 报 警 、安全切 断 装置 等等 ，确保 生产 过程 的安全 可 靠。 ” 留 民 营 村 的七 村 沼 气 联 供 工 程 引领 了 行 业 发 展 的 先 锋 ， 为我 国 沼气 工 程 的 进一 步 规 范化 、标 准 化 、规 模 化 发 展 探 索 了一 条 全 新 的 思路 。该 工 程 的开 创 性 思维 及 经 验 为 我 国 的新农村 建设 提供 了值 得借 鉴 的样板 。
沼气生物滴滤脱硫运行参数探讨

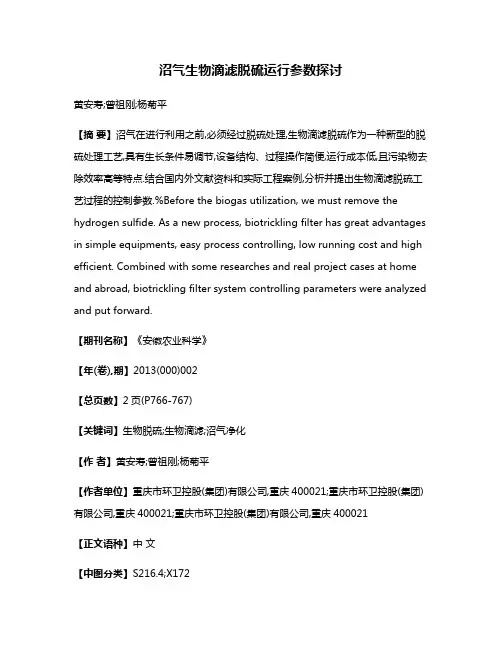

沼气生物滴滤脱硫运行参数探讨黄安寿;曾祖刚;杨菊平【摘要】沼气在进行利用之前,必须经过脱硫处理,生物滴滤脱硫作为一种新型的脱硫处理工艺,具有生长条件易调节,设备结构、过程操作简便,运行成本低,且污染物去除效率高等特点.结合国内外文献资料和实际工程案例,分析并提出生物滴滤脱硫工艺过程的控制参数.%Before the biogas utilization, we must remove the hydrogen sulfide. As a new process, biotrickling filter has great advantages in simple equipments, easy process controlling, low running cost and high efficient. Combined with some researches and real project cases at home and abroad, biotrickling filter system controlling parameters were analyzed and put forward.【期刊名称】《安徽农业科学》【年(卷),期】2013(000)002【总页数】2页(P766-767)【关键词】生物脱硫;生物滴滤;沼气净化【作者】黄安寿;曾祖刚;杨菊平【作者单位】重庆市环卫控股(集团)有限公司,重庆400021;重庆市环卫控股(集团)有限公司,重庆400021;重庆市环卫控股(集团)有限公司,重庆400021【正文语种】中文【中图分类】S216.4;X172随着人们对可再生能源认识的不断深入，大型的沼气清洁能源工程也快速发展［1］，沼气的主要成分为CH4和CO2，还有少量的H2 S、NH3、水蒸气。
