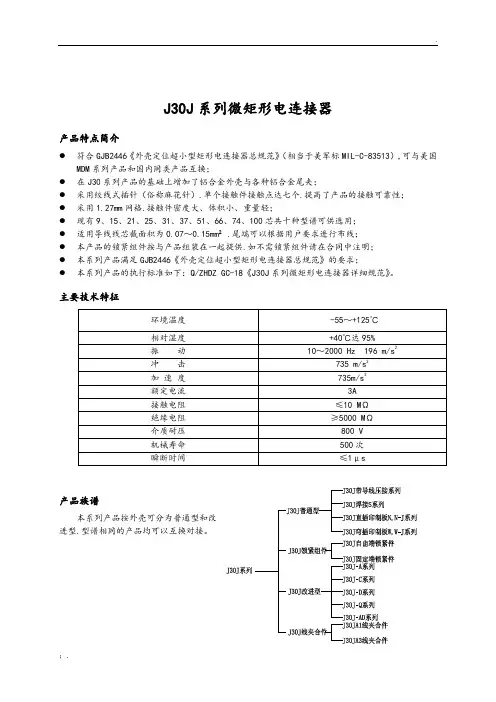

J30J系列微矩形电连接器
产品特点简介
●符合G2446《外壳定位超小型矩形电连接器总规X》（相当于美军标MIL-C-83513）,可与美国
MDM系列产品和国内同类产品互换；
●在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹；
●采用绞线式插针（俗称麻花针）.单个接触件接触点达七个.提高了产品的接触可靠性；
●采用1.27mm网格.接触件密度大、体积小、重量轻；
●现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用；
●适用导线线芯截面积为0.07～0.15mm².尾端可以根据用户要求进行布线；
●本产品的锁紧组件按与产品组装在一起提供.如不需锁紧组件请在合同中注明；
●本系列产品满足G2446《外壳定位超小型矩形电连接器总规X》的要求；
●本系列产品的执行标准如下：Q/ZHDZ GC-18《J30J系列微矩形电连接器详细规X》。
主要技术特征
J30J改型
J30J-A系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3．产品出线方向与插头插座插拔方向一致。
J30J-C系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品出线方向与插头座插拔方向成90°；
3. 本系列只能与L、K、K1型锁紧组件配套使用。
J30J-D系列产品：
1．产品接触件与导线连接方式为压接式；
2．主要用于要求安装螺钉防转动的使用场合；
3．本系列只能与P、P1、P8、P9型锁紧组件配套使用。J30J-Q系列产品：
1．产品接触件与导线连接方式为压接式；
2．外壳较其它同类型产品要宽。
J30J-AD系列产品：
1．产品接触件与导线连接方式为压接式；
2．产品自带屏蔽线夹与屏蔽网；
3. 本系列只能与P、P1、P8、P9型锁紧组件配套使用。型谱排列
产品标志代号
J30J - ×TJ/ZK××- ××
①②③④⑤⑥⑦
①-设计序号
②-接触件排列：9、15、21、25、31、37、51、66、74、100
③-连接器与接触件种类：
TJ—插头装插针ZK—插座装插孔Z—插座K—插孔
TJ、ZK为固定搭配.通常包含TJ字母的连接器为插头；包含ZK字母的连接器为插座。
④-表示接触件端接形式：不表示—压接S—焊接N—直插印制板W—弯插印制板
⑤-锁紧组件类别：详见J30J锁紧组件
⑥-表面涂覆：不表示—镀镍G—镀镉
⑦-改型：A—外壳尾端带屏蔽网线夹D—外壳法兰对接端上带有防转槽
J—印制板网格间距为1.27×2.54（列×行）Q—外壳法兰加宽
标志示例:
J30J–51ZKP–GAD：表示接触件数目为51、插座装插孔、接触件尾端变更为压接式、带P型锁紧组件、外壳镀镉、外壳尾端带屏蔽网线夹且外壳法兰盘上带有防转槽的J30J固定端连接器。
J30J压接系列微矩形电连接器
产品特点简介
●接触件尾端与导线的端接方式为压接式；
●此类产品可按用户的要求进行导线的布排.尾端可压接线芯截面积为0.07～0.15mm².在此X围内
可使用不同颜色的导线、屏蔽线或其他种类适当规格的的导线。
产品外形尺寸
□□产品对接后外形图
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
J30J焊接S系列微矩形电连接器产品特点简介
●接触件尾端与导线的端接方式为焊接式；
●本产品同时配有A3型线夹。
产品外形尺寸
产品对接后外形图(未计入A3型线夹合件的尺寸)
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
J30J直插印制板N系列微矩形电连接器
产品特点简介
接触件尾端与印制板的连接方式为直插式.印制板网格尺寸为2.54×2.54。产品外形尺寸
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
J30J直插印制板N-J系列微矩形电连接器产品特点简介
接触件尾端与印制板的连接方式为直插式.印制板网格尺寸为1.27×2.54。
产品外形尺寸
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
J30J弯插印制板W系列微矩形电连接器
安装开孔尺寸
产品的安装开孔尺寸见“J30J系列产品安装开孔尺寸”。
J30J弯插印制板W-J系列微矩形电连接器
●
●
●
L
P4、P5、P7、P8、P9、
、P5、P7、P8、P9、P10、P11、P14型锁紧组件配套使
产品特点简介
固定锁紧组件必须与自由端锁紧组件配套使用.但V 、V1则用于不需锁紧的使用场合。
产品外形尺寸
P 、P1、P8、P9型锁紧组件
特点说明：
1、P 、P1、P8、P9型锁紧组件只适用于板前安装；
2
、P 、P8、P9型锁紧组件必须与L 或K 型锁紧组件配套使用；P1型锁紧组件必须与K1型锁紧组件
配套使用。
P0、P3、P4、P11型锁紧组
特点说明：
1、P0、
P3、P4、P11型锁紧组件只适用于板后安装；
2、P0、P
3、P
4、P11型锁紧组件必须与L 或K 型锁紧组件配合使用。
P2型锁紧组件
1mm 、90°弯插印制板的板后安装；
P5、P10型锁紧组件
