建筑识图的步骤和方法
建筑工程识图技巧(如何看建筑施工图)【模板范本】
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
建筑施工图纸基本识图方法
建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
看图时必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
如何看懂建筑施工图纸的10个技巧
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
建筑工程施工图纸识图顺序图文教程
建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
学会正确的识图方法，才能收到事半功倍的效果。
1、把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
2、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

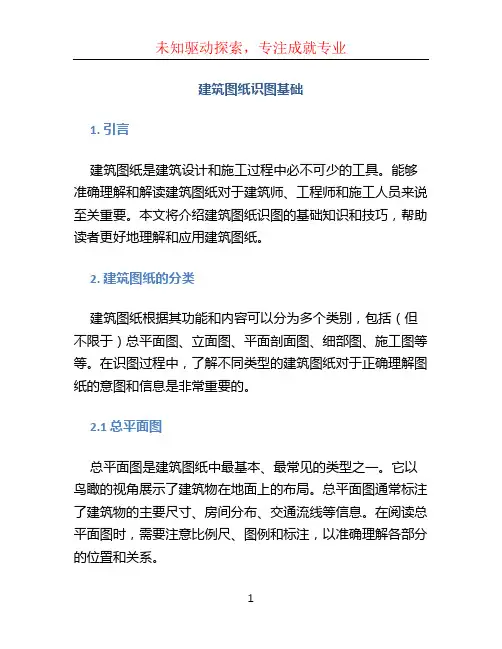

建筑图纸识图基础
建筑图纸识图基础1. 引言建筑图纸是建筑设计和施工过程中必不可少的工具。
能够准确理解和解读建筑图纸对于建筑师、工程师和施工人员来说至关重要。
本文将介绍建筑图纸识图的基础知识和技巧，帮助读者更好地理解和应用建筑图纸。
2. 建筑图纸的分类建筑图纸根据其功能和内容可以分为多个类别，包括（但不限于）总平面图、立面图、平面剖面图、细部图、施工图等等。
在识图过程中，了解不同类型的建筑图纸对于正确理解图纸的意图和信息是非常重要的。
2.1 总平面图总平面图是建筑图纸中最基本、最常见的类型之一。
它以鸟瞰的视角展示了建筑物在地面上的布局。
总平面图通常标注了建筑物的主要尺寸、房间分布、交通流线等信息。
在阅读总平面图时，需要注意比例尺、图例和标注，以准确理解各部分的位置和关系。
2.2 立面图立面图是建筑图纸中用来显示建筑物外立面的图纸。
它展示了建筑物的垂直视图，包括墙面、窗户、门和其他建筑细节。
立面图常常标注了材料、尺寸和高度等重要信息。
阅读立面图时，需要注意建筑物的比例尺、标注和图解，以理解建筑物的立体形态和外观设计。
2.3 平面剖面图平面剖面图是建筑图纸中展示建筑物构造和层次结构的图纸。
它从水平或垂直方向切割建筑物，以展示内部结构、分区和材料等信息。
平面剖面图通常标注了不同平面的高度、墙体结构、楼板、梁柱等细节。
在阅读平面剖面图时，需要注意图纸的比例尺、标注和图解，以理解建筑物的内部布局和结构。
2.4 细部图细部图是建筑图纸中展示建筑细节和构造的图纸。
它详细描述了建筑物的部分细节，如门窗、屋顶、阳台等。
细部图通常标注了尺寸、材料和连接方式等关键信息。
阅读细部图时，需要关注比例尺、标注和图解，以正确理解建筑细节的构造和细节处理方法。
2.5 施工图施工图是建筑图纸中用于指导施工过程的详细图纸。
它包括详细的建筑构造、布置、细节和尺寸等信息。
施工图通常标注了材料规格、施工顺序、建筑工艺等内容。
在阅读施工图时，需要注意比例尺、标注和图解，以理解施工过程中各个细节的实施要求。
建筑安装工程识图培训教程,教你快速看懂图!
公众信息服务系统
工作业务应用系统
智能卡应用系统
公共服务管理系统
空调系统
电梯系统
给排水系统
火灾自动报警
消防联动控制
出入口控制系统
供配电系统
视频监控系统
照明系统
访客管理系统
冷热源系统
电子巡更系统
停车场管理系统
入侵防范系统
三、建筑智能化主要子系统介绍
工作区子系统（Work Location）水平子系统（Horizontal）干线子系统（Backbone） 设备间子系统（Equipment）管理子系统（Administration）建筑群子系统（Campus）
TN—C系统
TN—C—S系统
TN—S系统
TT系统
IT系统
2、系统图的表示方法
例：照明配电系统图
四、电气控制原理图（二次系统图）
例2、继保原理图（部分）
五、常用图例
常用电气图例及含义
图型符号
文字说明
图型符号
文字说明
图型符号
文字说明
常开触点
常闭触点
断路器
隔离开关
负荷开关
熔断器
屏、台、箱柜一般符号
3、尺寸、标高
3）标高符号：
用于个体建筑标高
用于总平面图标高
基准面以下
4）标高数字总平面图标注到小数点后两位，其余标注到小数后三位。基准面处 基准面以上
3、尺寸、标高
1）索引符号
剖视方向线
细实线直径为10mm
表示：
详图编号
形式：
详图编号
详图编号
详图绘制在本张图纸上
详图所在图纸编号
详图所在标准图集页数
三、建筑智能化主要子系统介绍
建筑识图与构造
• 16、JL1的截面尺寸为（ ）×（ ），人工挖沟槽是需要挖的深度 是（ ），长度为（ ）
• 17、JL2的截面尺寸为（ ）×（ ），人工挖沟槽是需要挖的深度 是（ ），长度为（ ）
• 18、JL3的截面尺寸为（ ）×（ ），人工挖沟槽是需要挖的深度 是（ ），长度为（ ）
• 19、JL4的截面尺寸为（ ）×（ ），人工挖沟槽是需要挖的深度 是（ ），长度为（ ）
l 建筑平、立、剖反映了房屋的全貌，但由 于绘图的比例小，一些细部的构造、做法、 所用材料不能直接表达清楚，
l 为了适应施工的需要，需将这些部分用较 大的比例单独画出，这样的图称为建筑详 图，简称详图。
l 需要绘制详图包括：墙身详图、楼梯详图、 门窗详图、基础详图等。
1、墙身大样图
（1）墙身剖面详图： • 墙身详图实际上是建筑剖面图的局部放大
名称
代号
1板
B
19 圈梁
QL
37 承台
CT
2 屋面板
WB
20 过梁
GL
38 设备基础
SJ
3 空心板
KB
21 连系梁
LL
39 桩
ZH
4 槽形板
CB
22 基础梁
JL
40 挡土墙
DQ
5 折板
ZB
23 楼梯梁
TL
41 地沟
DG
6 密肋板
MB
24 框架梁
KL
42 柱间支撑
ZC
7 楼梯板
TB
25 框支梁
KZL
43 垂直支撑
WKL5的截面尺寸为（ ）×（ ），长度为（ ）；
WKL6的截面尺寸为（ ）×（ ），长度为（ ）；
• 14、J-1：基底的标高为（ ），基础的挖 深为（ ），基础的底面积为（ ）×（ ），，垫层的宽度为（ ），共有（ ）个
建筑识图内容及方法
建筑识图内容及方法建筑识图是一种通过观察和分析建筑物，了解其形态、结构、功能和历史等方面的方法。
这一技能在建筑设计、城市规划、历史研究等领域中具有重要意义。
建筑识图可以通过观察建筑物的外观、平面和立面图、细部构造等方面来进行。
建筑识图的内容主要包括以下几个方面：1.建筑物的形态：包括建筑物的整体形状、布局和比例等方面。
通过观察建筑物的整体外观和平面图等，可以了解到建筑物是一个什么样的形状，是否有特定的布局和比例等特点。
2.建筑物的结构：包括建筑物的承重结构和非承重结构等方面。
通过观察建筑物的立面图、细部构造等，可以了解到建筑物的结构是由什么材料构成的，是否采用了特定的结构形式等。
3.建筑物的功能：包括建筑物的用途和功能等方面。
通过观察建筑物的外观和平面图等，可以了解到建筑物是用来做什么的，是否有特定的功能需求等。
4.建筑物的历史：包括建筑物的建造年代、历史背景等方面。
通过观察建筑物的外观、细部构造等，可以了解到建筑物的建造年代、历史背景等信息。
在进行建筑识图时，可以采取以下几种方法：1.观察建筑物的外观：通过观察建筑物的整体外观，可以初步判断建筑物的形态和结构等特点。
2.研究建筑物的平面和立面图：通过研究建筑物的平面和立面图，可以了解到更多关于建筑物形态、结构和功能等方面的信息。
3.观察建筑物的细部构造：通过仔细观察建筑物的细部构造，可以了解到更多关于建筑物的结构和历史等方面的信息。
4.比较建筑物的特点：可以通过对比不同建筑物的特点，来进一步了解建筑物的形态、结构和功能等方面的特点。
建筑识图是一个需要不断实践和积累经验的过程，通过多次观察和分析建筑物，才能掌握这一技能。
同时，了解建筑学的基础知识，如建筑形态学、建筑结构学等，也能对建筑识图的效果有所提升。
建筑识图的目的是通过观察和分析建筑物，了解其特点和历史背景，为后续的建筑设计、城市规划和历史研究等工作提供基础资料和参考依据。
《建筑工程图的识读》PPT课件
12.4 施工总说明及建筑总平面图识读
建筑总平面图图示内容与要求 （4）等高线 （5）总平面图上标注的尺寸一律以米为单位，并且标注到小数点后两位。 （6)表明建筑物的层数。在平面图角上，画有几个小黑点表示建筑物的层 数。对于高层建筑可以用数字表示层数。
(3)尺寸起止符号 ——尺寸线与尺寸界线相接处为尺 寸的起止点。在起止点上应画出尺寸起止符号，一般为 45°倾斜的中粗短线。
(4) 尺寸数字 ——工程图上标注的尺寸数字，是物 体的实际尺寸，它与绘图所用的比例无关。
12.2 建筑工程制图相关规定
（7）定位轴线 定位轴线——用来确定房屋主要结构的位置及其尺寸的， 是施工放线的依据。定位轴线应用细点画线绘制，如图 所示。
可整理ppt47可整理ppt48可整理ppt49124建筑总平面图识图步骤1总平面图的图名2总平面图说明3总平面图的比例4建筑红线5占地面积6自然地形7风向频率玫瑰图和指北针8建设区交通围墙入口道路和铁路专用线可整理ppt50124建筑总平面图识图步骤9建筑物和构筑物的平面配置10各建筑物构筑物与建筑红线的尺寸关系11各建筑物的底层占地面积楼层数楼间距离12建设区内的给水排水供热供电煤气电讯等线路13建筑底层室内标高与室外地坪标高14坐标网及联系尺寸15即将拆除的建筑物和构筑物16未来扩建工程17环境可整理ppt51可整理ppt52可整理ppt53125建筑平面图的形成及种类假想用一个水平剖切平面沿门窗洞口位置或在某一层窗台上方屋顶平面图除外将房屋剖开移去剖切平面以上的部分将剩余部分进行正投影得到的视图称为建筑平面图
在前，局部性图纸在后；先施工的在前，后施工的在 后；主要图纸在前，次要图纸在后。 编排次序：
建筑识图—识读立面图
定义
建筑立面图，简称立面图， 它是在与房屋立面平行的投 影面上所作的房屋正投影图。
建筑立面图的图示方法
规范对立面图的线宽做了如下规定： 最外轮廓线画粗实线（b） 室外地坪线用加粗实线（1.4b） 所有突出部位如阳台、雨蓬、线脚、门窗洞等中实线（0.5b） 其余部分用细实线（0.35b）
步骤5：检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、 墙面装修说明文字、图名和比例，说明文字用5号字。
立面图的识读
立面图的识读
立面图的识读
立面图的识读
立面图的识读
立面图的识读
立面图的识读
步骤1：室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。
步骤2：画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。
步骤3：画门窗、雨水管、外墙分割线等建筑物细部。
步骤4：画尺寸界线、尺寸标注。
命名方式
第一种： 用房屋的朝向命名，如南立面图、北立面图等。 第二种： 根据主要出入口命名，如正立面图、背立面图、侧立面图。 第三种： 用立面图上首尾轴线命名，如①~⑥轴立面图和⑥~①轴立面图。
问题
根据我们刚刚学习的命名方式来思考一个问题，观察本 张立面图是按哪种方式命名的？这张立面图还可怎样命名？
工程施工图纸识图步骤
工程施工图纸识图步骤一、认识工程施工图纸工程施工图纸是工程设计师将设计方案转化为实际施工过程中需要遵循的标准化图纸，它包含了工程项目的建筑结构、机电设备、给排水管线等方面的具体信息。
工程施工图纸通常由平面图、立面图、剖面图、构造图、细部图等组成，每一张图纸都承载着设计师的设计意图和工程要求。
因此，要正确识读工程施工图纸，首先需要了解图纸的基本构成和含义。
二、审查图纸标题和编号在开始识图时，首先要审查图纸的标题和编号。
图纸标题通常包含工程项目名称、楼层名称、图纸类型等信息，编号则用于唯一标识每一张图纸。
通过标题和编号，可以快速了解图纸所属的工程项目、楼层位置及图纸类型，有助于准确定位图纸内容。
三、查看图纸比例尺图纸的比例尺是指图纸上的尺度与实际尺度之间的比例关系，通常用1:50、1:100、1:200等表示。
正确理解图纸的比例尺是识图的关键，只有根据比例关系将图上的尺寸转化为实际尺度，才能准确理解图纸上的信息。
四、分析平面图平面图是工程施工图纸中最基本的图之一，它展示了工程项目在平面上的布局和分布情况。
在查看平面图时，可以关注以下几点内容：1. 房间功能和布局：查看平面图中的房间标识和空间布局，了解各个房间的功能和位置关系。
2. 墙体结构和尺寸：仔细观察平面图中的墙体类型和尺寸信息，包括墙体的材料、厚度、高度等。
3. 楼梯和电梯位置：查找平面图中的楼梯和电梯位置，了解人员和物品的垂直通行方式。
4. 出入口和窗户：识别平面图中的出入口和窗户位置，以确保空间的通风和照明。
五、分析立面图和剖面图立面图和剖面图是工程施工图纸中展示建筑结构立体形态和细节的重要图纸。
在分析立面图和剖面图时，可以注意以下几点内容：1. 墙体和柱子结构：查看立面图和剖面图中的墙体和柱子结构信息，包括材料、尺寸、连接方式等。
2. 梁和板结构：了解梁和板的布置方式、尺寸和连接方式，确保承重结构的稳定性。
3. 窗户和门的细节：识别立面图中的窗户和门的类型和尺寸，了解其形态和安装方式。
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑识图(很完整的)
6.1 概述
6.1.5 建筑设计说明书
在施工图的编排中，通常将图纸目录作为整套施工图 的首页（如表6.2所示），将建筑设计说明作为第二页，若 整个建筑施工图不是很复杂时，可将建筑设计说明、总平 面图及门窗表等编排在同一张施工图内，若没有总平面图， 也可将建筑设计说明和首层平面图放在一起，如图6. 2所 示。
建筑平面图有底层平面图、标准层平面图、顶层平面 图和屋顶平面图。
底层平面图是指沿底层门窗洞口剖切开得到的平面图 （又称首层平面图或一层平面图）。
二层平面图是指沿二层门窗洞口剖切开得到的平面图。 在多层和高层建筑中，往往中间几层剖开后的图形是 一样的，就只需要画一个平面图作为代表层，将这一个作 为代表层的平面图称为标准层平面图。
八三个月）的风向频率。注意：风向是从折线顶端向中心吹的。 。风
向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比。 6．树木、花草等的布置情况。 7．喷泉、凉亭、雕塑等的布置情况。
建筑总平面图图例符号
要能熟练识读建筑总平面图，必须熟悉常用的 建筑总平面图图例符号，常用建筑总平面图图 例符号如图1-6-1。
6.2 建筑平面图
顶层平面图是指沿最上一层的门窗洞口剖切开得到的 平面图。
将房屋直接从上向下进行投射得到的平面图称为屋顶 平面图。 1.
建筑物的朝向及内部布置应包括各种房间的分布及相 互关系，入口、走道、楼梯的位置等，一般平面图均应注 明房间的名称和编号，建筑物主要入口在哪面墙上，就称 建筑物朝哪个方向，建筑物的朝向在底层平面图上应画出 指北针，指北针的画法在《房屋建筑制图统一标准》中规 定用细线绘制，形状如图6.3所示。
6.1 概述
建筑结构施工图的识图方法【最新】
建筑结构施工图的识图方法01把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
02记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
03弄清关系看图时，必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
建筑识图教程
辅助线：画图时留下癿做辅助确定位置 用途癿线。
看图步骤
门：这是建筑癿入口，一般普通门在图纸缩写为M，有些需 要说明癿门，可以采用其他拼音缩写，如TLM为推拉门 柱：一般采用正方形描述，注意某些特殊柱会采用拼音缩写 标识 墙：这个我们需要注意。中间那根绿色癿线条标识墙体中心， 左右为实心墙体，在测量面积时我们需要区分使用面积和建 筑面积。建筑用墙来隔开，我们判断空间大小，用墙癿位置 来区分。
楼板 墙体 柱
建筑
梁 基础
什么是建筑图纸
房屋癿建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。 分类一： 建筑施工图
主要表示建筑物癿总体布局，外部造型、内部布置、细部构造、装修和施工。 简称“建施”。
分类二：
结构施工图
主要表示承重构件结构癿布置、构件类型及构造和做法等。在这两类图纸中又 各自分成两种表达形式。简称“结施”。
绘图基本原理
1、建筑施工图中的图样是依据正投影法原理绘制的。所以看图的时候一定要清楚： 看到是哪个地方的图？有什么用？
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例 绘制的建筑详图来进行表达。之间通过索引符号和详图符号联系。
5 8
详图编号 详图所在图纸的编号
3、房屋构、配件以及所使用的建筑材料均采用国标觃定的图例戒代号来表示。
进入介绍CAD之前，我们需要明白癿几个CAD原理。
1.CAD中图像是矢量图形，CAD中癿任何点、线都可以无限癿放大。
2.CAD显示癿是平面投影图形，我们可以理解CAD文件内癿图像是建立 在一个无穷癿 正交直角坐标系里，所以图形里癿任何一个点戒者线段都 能通过坐标（XXX，xxx）描述。 3.CAD癿任何一个点戒者线都可以查出它癿位置和长度，但是需要按步 骤完成，如果数据丌能显示，一定是我们操作癿过程中没有给到CAD适 合癿指令。
建筑最基本的识图技能
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
建筑施工图纸识图十大技巧
建筑施工图纸识图十大技巧导读：施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
