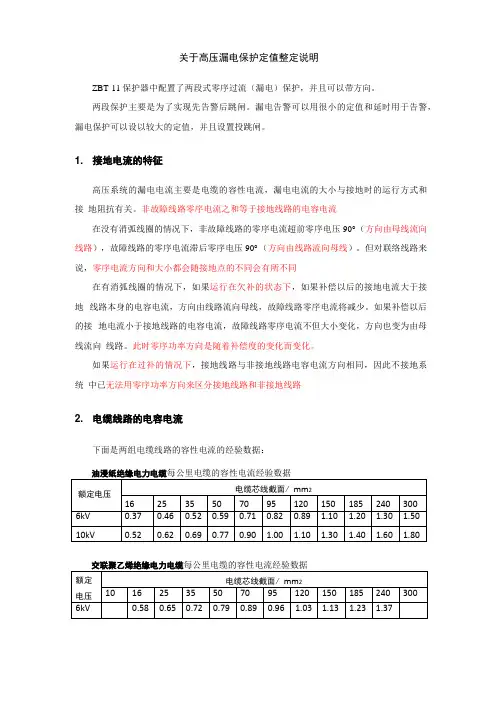

漏电保护定值整定说明
关于高压漏电保护定值整定说明ZBT-11保护器中配置了两段式零序过流（漏电）保护，并且可以带方向。
两段保护主要是为了实现先告警后跳闸。
漏电告警可以用很小的定值和延时用于告警，漏电保护可以设以较大的定值，并且设置投跳闸。
1. 接地电流的特征高压系统的漏电电流主要是电缆的容性电流，漏电电流的大小与接地时的运行方式和接地阻抗有关。
非故障线路零序电流之和等于接地线路的电容电流在没有消弧线圈的情况下，非故障线路的零序电流超前零序电压90°（方向由母线流向线路），故障线路的零序电流滞后零序电压90°（方向由线路流向母线）。
但对联络线路来说，零序电流方向和大小都会随接地点的不同会有所不同在有消弧线圈的情况下，如果运行在欠补的状态下，如果补偿以后的接地电流大于接地线路本身的电容电流，方向由线路流向母线，故障线路零序电流将减少。
如果补偿以后的接地电流小于接地线路的电容电流，故障线路零序电流不但大小变化，方向也变为由母线流向线路。
此时零序功率方向是随着补偿度的变化而变化。
如果运行在过补的情况下，接地线路与非接地线路电容电流方向相同，因此不接地系统中已无法用零序功率方向来区分接地线路和非接地线路2. 电缆线路的电容电流下面是两组电缆线路的容性电流的经验数据：油浸纸绝缘电力电缆每公里电缆的容性电流经验数据交联聚乙烯绝缘电力电缆每公里电缆的容性电流经验数据3. 漏电保护的整定原则故障线路与非故障线路的接地零序电流差别较大（非故障线路零序电流之和等于接地线路的电容电流），所以，合理整定零序电流动作值，应该能够区分接地线路和非接地线路。
漏电I段（即漏电保护）定值按躲过本线路本身的容性电流的1.2倍整定（1.2为可靠系数），如果电缆线路零序电流按经验值每公里1.2A估算（每公里电缆的容性电流见下表），则漏电保护定值为：I0dz I= k* 1.2* L；k为可靠系数取1.2, L为电缆线路的公里数；不投跳闸，只告警。

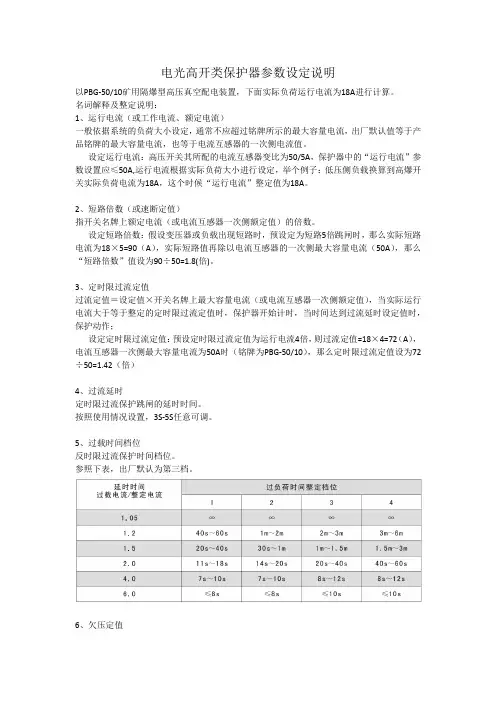

高开保护器参数设定说明
电光高开类保护器参数设定说明以PBG-50/10矿用隔爆型高压真空配电装置，下面实际负荷运行电流为18A进行计算。
名词解释及整定说明：1、运行电流（或工作电流、额定电流）一般依据系统的负荷大小设定，通常不应超过铭牌所示的最大容量电流，出厂默认值等于产品铭牌的最大容量电流，也等于电流互感器的一次侧电流值。
设定运行电流：高压开关其所配的电流互感器变比为50/5A，保护器中的“运行电流”参数设置应≤50A,运行电流根据实际负荷大小进行设定，举个例子：低压侧负载换算到高爆开关实际负荷电流为18A，这个时候“运行电流”整定值为18A。
2、短路倍数（或速断定值）指开关名牌上额定电流（或电流互感器一次侧额定值）的倍数。
设定短路倍数：假设变压器或负载出现短路时，预设定为短路5倍跳闸时，那么实际短路电流为18×5=90（A），实际短路值再除以电流互感器的一次侧最大容量电流（50A），那么“短路倍数”值设为90÷50=1.8(倍)。
3、定时限过流定值过流定值＝设定值×开关名牌上最大容量电流（或电流互感器一次侧额定值），当实际运行电流大于等于整定的定时限过流定值时，保护器开始计时，当时间达到过流延时设定值时，保护动作；设定定时限过流定值：预设定时限过流定值为运行电流4倍，则过流定值=18×4=72（A），电流互感器一次侧最大容量电流为50A时（铭牌为PBG-50/10），那么定时限过流定值设为72÷50=1.42（倍）4、过流延时定时限过流保护跳闸的延时时间。
按照使用情况设置，3S-5S任意可调。
5、过载时间档位反时限过流保护时间档位。
参照下表，出厂默认为第三档。
6、欠压定值电压互感器一次侧的倍数。
按照使用情况设定，出厂默认60%设定出厂默认失压定值=10（Kv）×60%=6（Kv）7、欠压延时一次侧电压小于等于欠压定值时跳闸所延迟的时间。
按照使用情况设定，一般为3S-5S或任意。
漏电保护器的配置及定值的选择
漏电保护器的配置及定值的选择孙凤礼河北省昌黎供电局（066600）一、漏电保护器的安装配置方式在农电安全管理中多级保护方式的安装大体有以下几种：第一，同时安装三个级别的保护，即：总保护装在配变的总配电箱或配电室内称为一级保护；装在分路或分支以及接户线上的保护称为二级保护；装在每个用户的场院、室内的保护称为三级保护。
第二，同时安装两个级别的保护，即：一级保护和二级保护同时在一个用电箱安装使用。
第三，同时安装总保护和用电户的保护，即：一级和三级保护来配合。
经过实际的安装使用运行情况看，三个级别的保护同时安装固然好，但是投资太大。
如果整定动作电流值选的不好，配合不适当势必造成有的误动作，有的越级跳闸，有的三个级别的保护同时跳闸等现象，造成不应有的事情发生。
多级保护安装方式的第二种，同时安装一级保护和二级保护、二级保护装在分路或分支以及接户线上，一级保护又可作第二级保护的后备保护，大大提高了安全的可靠性和供电可靠性，这种保护方式的安装可以使用但是也有不足之处．当某一分支和某一接户线安装了二级保护，由于分支和接户线所带负荷的不断增加，使安装的二级保护客量小了，就存在着保护器超负荷烧毁的问题，势必要进行二次投资。
为了克服以上的不足，采用了多级保护方式的第三，即一级保护和三级保护相配合，组成两级保护。
对于某一个村来说安装用户的三级保护，村里一共有多少户，就安装多少三级保护，虽然量较大，用得资金较多，但是随着人们生活的不断提高大部分的农村用户拿出15至20元，给自己的家中安装一台三级保护是不成问题的。
对于农村的季节水利专用配变的保护、可采用安装一级总保护的方式进行全面保护，因为一个配变的供电区是有限的，而且所带负荷都是电机．出了毛病好查找，我们认为就没有必要安装电动机的单相保护了，装一级总保护就行了，这也节省了开支。
二、保护器动作电流整定值的选择保护器动作电流整定值的选择，与保障人身安全和电网稳定运行有直接关系。
0.4kV设备保护定值整定指导原则
二、低压设备保护配置原则
1、低压主开关、 联络开关应配置至少带有长延时、 短延时保护功能的电子 脱扣器， 馈线开关宜配置至少带有长延时、 瞬时保护功能的电子脱扣器。 2、电子脱扣器长延时保护功能一般应为将允通能量（I2 t） 定为常数的反 时限曲线；短延时保护一般应为定时限、 反时限可选。 3、 一般情况下,电子脱扣器自身具备的失压脱扣、 零序等其它保护功能应 停用。 4、 低压联络开关应装设自 投设备， 自 投方式选择开关应有手动（ 即自投 停用）、 自投自复和自投不自复三个位置。 5、低压主开关保护动作应同时闭锁低压联络开关自投。 6、对于接线、设备特殊的低压配电系统， 应根据实际运行以及安全需求考 虑相应保护配置以及定值整定方案。
● 自从电子脱扣器诞生以来，由于没有重视低压网络中电子脱扣器之间配 合及与高压侧保护（含熔断器）的配合，造成大量的误动和拒动，使得供电 可靠性下降、人员伤亡和财产损失。分析多次电气火灾，多数与低压自动空 气断路器拒动相关，为此必须制定自动空气断路器中电子脱扣器定值管理办 法，解决自动空气断路器电子脱扣器之间、自动空气断路器电子脱扣器与高 低压熔断器之间的保护配合，确保自动空气断路器的电子脱扣器不会误动， 自动空气断路器不会发生拒动，从而大大提高供电可靠性和安全用电的目的。 国家对电子脱扣器制定了制造标准，标准号为GB/T22/10-2008《低压断路 器用电子式脱扣器》，但没有制定相应的低压断路器用电子式脱扣定值整定 原则，为此北京市电力公司根据北京地区的情况制订了北京地区的低压断路 器用电子式脱扣器定值整定原则。现将此原则介绍给大家，已引起大家的重 视，起到抛砖引玉的作用。
3 常规低压配电系统中低压主开关、 联络开关、馈线定值整定原则 3.1 低压主开关定值整定原则 3.1.1 一般投入长延时、 短延时保护功能，其余保护功能退出。 3.1.2 长延时保护一般应采用反时限， 具体如下： 3.1.2.1长延时电流定值应可靠躲过变压器负荷电流。 （1）电流定值一般取（1.2～1.3）倍变压器额定电流。 当变压器允许最大 负荷电流超过变压器额定电流时，电流定值取（1.2～1.3）倍最大负荷电流 （变压器最大负 荷电流不宜超过变压器额定电流的1.3倍，下同）。 （2）当变压器低压有联络开关并投入自投设备时， 长延时电流定值应充分 考虑自投后带两台变负荷的情况。 3.1.2.２长延时时间定值在6倍长延时电流时应在（5～10） 秒之间。
煤矿井下高低压保护定值整定分析
2021年第3期2021年3月煤矿井下作业所处环境较为复杂，存在一定的危险性，尤其是电网系统容易受诸多因素的影响而发生短路、漏电等故障，这不利于电网系统的正常运行，会给煤矿井下作业带来一定的挑战和困难。
为此，在煤矿井下作业时，相关人员必须具备良好的电网保护意识，充分认识继电保护的作用，合理设定高低压保护定值，严格按照相关规章制度要求设置防爆开关保护装置，防止出现误动，从而提高煤矿井下作业的安全性。
1三段式电流保护煤矿井下高压主要有3个级别，即10kV 电压、6kV 电压、3.3kV 电压。
低压则是1140V 电压、660V 以下电压。
从电力系统结构来看，为保障电力系统顺利运行，需要实施有效的电流保护，主要有以下几种方式：a)电流速断保护，即过流Ｉ段保护。
这是煤矿井下电网线路的主要保护措施，在设定其整定值时，需根据躲过线路末端短路故障时的最大短路电流来进行设置。
在开关部分设置变压器，能使电流速断保护具有延时功能，可有效避免励磁涌流的影响，防止大型变压器在空载投入情况下致使电流速断保护出现误动状况。
通常情况下，当变压器容量超过600kV ·A 后，就需要设置40耀50ms 范围内的延时时间[1]。
b)限时电流速断保护，即过流Ⅱ段保护。
在实际情况下，电流速断保护并不是在所有时候都能完全避免电力线路出现故障，也存在其无法保护整条电力线路的状况。
在这种情形下，应利用限时电流速断来加强保护。
在进行限时电流速断保护定值整定时，应做到以下几点：(a)要重视对电力线路全长进行保护，并设计最小动作时限，不断提升设备的灵敏性，以确保电力线路的正常运行；(b)在设置限时电流速断保护定值时，要避免其超出下一条线路的电流速断保护范围[2]；(c)限时电流速断保护工作应和相邻线路的电流速断保护相协调，控制其动作时限差，一般情况在70ms 以上，这能有效保障各开关之间的衔接性。
c)过流过载保护，即过流Ⅲ段保护。
可从定时限过流保护和反时限过流保护两种方式进行探讨。
刍议煤矿井下高压供电保护整定分析及应用
刍议煤矿井下高压供电保护整定分析及应用摘要：随着我们国家电子技术的飞速发展，供电系统中的继电保护装置不断更新，煤矿井下继电保护装置目前存在许多不良之处。
煤矿井下高压供电保护整定计算方法存在着一些问题，因此，对煤矿井下高压电源保护整定计算方法的研究具有重要意义。
结合相关煤炭企业的实际经验，本文从保护理论出发，分析了井下高压供电保护整定分析的一些方法，并对煤矿供电网继电保护的优化问题进行了探讨。
关键词：煤矿井下；高压供电；保护整定1高压供电保护概述1.1 矿井高压供电系统高压供电是指通过高压输配电装置向用户安全、可靠、连续、合格地供电。
在煤矿井下作业中，高压供电系统是保证各种地下设备和系统正常运行的关键。
煤矿行业是高风险行业，安全是煤矿生产工作的首要任务。
井下高压供电系统的保护是煤矿安全的重要组成部分，对矿井各安全生产子系统的正常运行起着非常重要的作用。
主要高压供电设备由隔离高压线柜、高压线柜、测量柜、变压器柜、母线柜、连接隔离柜、联络柜、互投柜、PT（电压互感器）柜、中央屏信号、直流电流互感器设备、避雷设施（防雷器件）、接地闸刀、高压母线、继电保护装置以及变压器保护装置等等；变电设备主要由不同电压等级、不同容量的电力变压器组成。
1.2 高压供电保护功能高压供电系统采用多种保护功能，保证了矿井高压供电系统的安全可靠运行。
高压电源的保护功能主要包括以下几类：短路保护：主要有三相三级电流保护（分段速断、限时速断、过流反时限），包括低压闭锁功能。
限时保护：当变压器、电动机或其他负载在供电系统中发生不间断过载时，将运行时间累计为过载功率，以实现对过流的限时保护。
有三种类型的时间限制：一般时间限制、非常时间限制和极端时间限制。
漏电保护：零序电压闭锁方向漏电保护。
电缆绝缘监测和保护：用于高压开关电源负载侧的电缆绝缘监测和保护。
低压保护：当电网输入电压不足时，进行保护动作。
过电压保护：当电网输入电压过高时，进行保护动作。
井下变电所高压开关整定计算
井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所（一回、二回）MYJV22—3＊150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗：0R =0。
14＊0。
85=0.119Ω 0X =0。
08＊0。
85=0.068Ω 高压系统总阻抗为:=∑R 0。
119Ω=∑X 0.74+0。
068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、（一）中央变电所1＃干式变压器的计算1#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0。
8 d k 取0。
9电力负荷总视在功率为KVA P k S N d 7.1158.09.090cos =⨯==∑ϕ根据计算负荷，选用KBSG —400/10矿用隔爆型干式变压器。
（二)2#干式变压器的计算2#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0。
8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷，选用KBSG —400/10矿用隔爆型干式变压器。
（三)3# 移动变电站的计算3#动力移动变电站负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0。
65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷,选用KBSGZY —630/10矿用隔爆型移动变电站1台。
(四）高压电缆线路参数：1、中央变电所3＃高开至采区变电所电缆型号：MYJV22-8。
7/10-3×120mm 2，长度850米。
2、中央变电所5＃高开至KBSGZY —630移动变压器，电缆型号：MYJV22—8。
7/10-3×50mm 2，长度200米。
3、中央变电所7#高开至中央变电所1＃水泵软起开关，电缆型号：MYPTJ —8。
高压漏电保护整定方案
高压漏电保护整定方案高压漏电保护是一种有效的电气安全保护措施，主要用于监测高压系统中的漏电情况，并在发生漏电时及时切断电源，以防止触电事故的发生。
为了确保高压漏电保护能够正常工作，需要对其进行整定。
下面是高压漏电保护整定方案。
1.选取合适的高压漏电保护器件2.确定漏电保护器件整定电流漏电保护器件的整定电流是指漏电保护器件能够承受的最大漏电电流。
一般情况下，漏电保护器件的整定电流应小于设备额定电流，一般取设备额定电流的80%左右。
3.确定漏电保护器件整定时间漏电保护器件的整定时间是指漏电保护器件在漏电电流超过整定电流时的动作时间。
根据国家标准和相关规定，高压漏电保护器件的整定时间一般不应超过0.1秒。
为了确保安全可靠，建议根据实际情况再适当缩短整定时间。
4.进行漏电保护器件的定期检测与整定漏电保护器件的性能会随着使用时间的增长而逐渐变差，所以需要定期进行检测和整定。
一般建议每年至少进行一次全面的检测和整定，或者根据实际使用情况而定。
5.漏电保护器件的接线在进行漏电保护器件的接线时，需要根据保护器件的型号和要保护的电气设备的要求进行正确的接线。
一般情况下，保护器件的进线与出线应接在截然不同的回路中，以确保漏电电流的可靠检测和切断。
6.漏电保护器件与其他保护装置的配合在设计高压漏电保护方案时，还需要考虑漏电保护器件与其他保护装置（如短路保护、过载保护等）的配合。
漏电保护器件可以与其他保护装置串联或并联使用，以提高整个高压系统的安全性。
综上所述，对于高压漏电保护的整定方案，需要选择合适的保护器件，并确定适当的整定电流和整定时间。
此外，还需要定期检测和整定保护器件，并正确接线，并与其他保护装置进行配合，以确保高压漏电保护的可靠性和有效性。
同时，我们也需要充分认识到高压漏电保护的重要性，切实加强安全意识和安全培训，以减少电气事故的发生。
定值整定（ＰＤＦ）
保护定值整定分析1．高开综合保护器配置了如下保护：1)三段式过流保护；2)反时限过流保护；3)过电压保护；4)低电压保护；5)失压保护；6)零序过压保护；7)两段式零序过流保护（漏电保护）；8)两段式负序电流保护（一段为断相保护，二段为三相不平衡保护）9)电缆绝缘监视保护；10)风电闭锁保护；11)瓦斯闭锁保护；12)PT断线保护；13)相序错误保护；14)过负荷告警；15)保护信号未复归闭锁合闸。
定值表示以如下：1.1保护定值整定说明序号定值名称可设置范围单位备注1 失压跳闸电压定值0.0～150.0 V 线电压2 过负荷元件0.00～60.00 A3 速断电流0.00～60.00 A4 定时限过流Ⅱ段保护0.00～60.00 A5 反时限启动电流0.00～60.00 A6 零序I段电流定值0.00～19.99 A7 零序II段电流定值0.00～19.99 A8 负序过流I定值0.00～60.00 A9 负序过流II定值0.00～60.00 A10 低压跳闸电压定值0.0～150.0 V 线电压11 过压跳闸电压定值0.0～150.0 V 线电压12 低电压闭锁过流定值0.0～150.0 V 线电压13 零序过压告警定值0.0～150.0 V14 过负荷告警延时0.00～99.99 s15 定时限过流Ⅱ段保护延时0.00～99.99 s16 反时限时间常数0.00～99.99 --17 失压跳闸延时定值0.00～99.99 s18 零序过流I段保护延时0.00～99.99 s19 零序过流II段保护延时0.00～99.99 s20 低压跳闸延时定值0.00～99.99 s21 过压跳闸延时定值0.00～99.99 s22 零序过压告警延时定值0.00～99.99 s23 负序过流I时间定值0.00～99.99 s24 负序过流II时间定值0.00～99.99 s25 风电闭锁时间定值0.00～99.99 s26 瓦斯闭锁时间定值0.00～99.99 s27 PT断线时间定值0.00～99.99 s28 定时限过流Ⅲ保护定值0.00～60.00 A29 定时限过流Ⅲ保护延时0.00～60.00 s30 零序CT 100～2000 A31 控制字I32 控制字II33 控制字III34 PT变比0～9999 --35 CT变比0～9999 --36 温度值1报警定值0～127.0 ℃37 温度值2报警定值0～127.0 ℃38 温度值3报警定值0～127.0 ℃39 温度值4报警定值0～127.0 ℃40 控制字IV表1.1 定值及整定说明1.2保护控制字整定说明位 内容 “投入”含义 备注 1 断路器分录波 当断路器分开时波录启动 2 故障启动录波 发生故障继电器出口时启动录波只能选一3 速断保护跳闸 发生速断故障时跳闸4 定时限过流保护Ⅱ段投跳闸 任一相电流值大于定值开始计时，达到延时定值时跳闸5 零序I 段保护投跳闸 零序电流大于定值时开始计时，达到延时定值时跳闸 6零序II 段保护投告警 零序电流大于定值时开始计时，达到延时定值时告警 7 绝缘监视投跳闸 发生线路绝缘开路或绝缘短路时跳闸8 速断保护经电压闭锁 当电压大于闭锁定值时不进行速断保护9 定时限过流经低电压闭锁 当电压大于闭锁定值时不进行过流保护10 零序I 段带方向 功率方向性漏电判断 11 零序II 段带方向 功率方向性漏电判断 12 零序过压投跳闸 当零序电压超过定值时跳闸13 速断保护带小延时 速断延时定值有效 14 绝缘监视保护告警 发生线路绝缘开路或绝缘短路时告警15 低电压保护告警 线电压小于定值时告警 控 制 字 I16过电压保护告警 线电压大于定值告警 1 零序过压告警 零序电压大于定值告警 2 相序错保护告警 电压、电流或功率相序错误时告警3 一般反时限投跳闸4 非常反时限投跳5 特别反时限投跳闸 只能投入一项6 负序过流I 保护告警 断相告警 7 负序过流II 保护告警 三相不平衡告警8 风电闭锁保护跳闸 开关量输入，接风电闭锁控制接点，闭合时跳闸9 瓦斯闭锁保护跳闸 开关量输入，接风电闭锁控制接点，闭合时跳闸10 PT 断线告警 当发生PT 断线时告警 控 制 字 II11PT 断线投跳闸发生PT 断线时跳闸12 低电压投跳闸 作一线电压低于定值时中跳闸13 过电压投跳闸 任一线电压高于定值时中跳闸14 负序过流I 投跳闸 断相跳闸 15 负序过流II 投跳闸三相不平衡跳闸16 失压投跳闸1定时限过流保护Ⅲ段投跳闸 任一相电流值定值开始计时，达到延时定值时跳闸2 过流III 经低电压闭锁越级跳闸判断投入 没有公司的系统不允许投入该位控 制 字 III零序方向取反 应用于和公司标配零序互感器方向相反的零序电流互感器1远程控制禁止 投入禁止远程控制 2 温度1报警 3 温度2报警 4 温度3报警 5 温度4报警控 制 字 IV保留表1.2 控制字及整定说明在定值表中，保护不投入意思是不进行该项保护判断，投跳闸的意思该保护动作后不但要发保护动作信号，还要出口跳闸，投入报警，则该保护动作后只发保护动作信号，不出口跳闸。
关于漏电定值的整定建议
关于漏电定值的整定建议
开关保护有两段漏电，漏电I（漏电保护）0秒可用于报信号或不使用；使用漏电II（漏电告警）设定值及延时投跳闸。
进线和上下级联线只告警不投跳闸或用0.3S时间级差上下级配合，不投方向。
漏电告警延时跳闸：定值=每公里电缆容性电流x电缆长度x1.5，投跳闸
漏电保护：定值大于漏电告警值2A，不投跳闸，相当于只使用漏电告警延时跳闸值
但， 1.若配出负荷根据长度为0-500M的电缆计算漏电告警延时跳闸值，动力负荷小于1A，风机负荷值小于1.5A的，则动力负荷0秒漏电保护定值设3A压板不投跳闸，0.2秒漏电告警延时跳闸值设1.0A压板投跳闸。
风机负荷0秒漏电保护定值设3.5A压板不投跳，0.5秒漏电告警延时跳闸值设1.5A压板投跳闸。
大于上述参数值的正常设。
2.若配出负荷根据长度为500-1000M的电缆计算漏电告警延时跳闸值，动力负荷小于1.5A，风机负荷值小于2.0A的，则动力负荷0秒漏电保护定值设
3.5A压板不投跳闸，0.2秒漏电告警延时跳闸值设1.5A压板投跳闸。
风机负荷0秒漏电保护定值设4A压板不投跳，0.5秒漏电告警延时跳闸值设2.0A压板头跳闸，大于上述参数值的正常设。
0.4kV设备保护定值整定指导原则
● 自从电子脱扣器诞生以来，由于没有重视低压网络中电子脱扣器之间配 合及与高压侧保护（含熔断器）的配合，造成大量的误动和拒动，使得供电 可靠性下降、人员伤亡和财产损失。分析多次电气火灾，多数与低压自动空 气断路器拒动相关，为此必须制定自动空气断路器中电子脱扣器定值管理办 法，解决自动空气断路器电子脱扣器之间、自动空气断路器电子脱扣器与高 低压熔断器之间的保护配合，确保自动空气断路器的电子脱扣器不会误动， 自动空气断路器不会发生拒动，从而大大提高供电可靠性和安全用电的目的。 国家对电子脱扣器制定了制造标准，标准号为GB/T22/10-2008《低压断路 器用电子式脱扣器》，但没有制定相应的低压断路器用电子式脱扣定值整定 原则，为此北京市电力公司根据北京地区的情况制订了北京地区的低压断路 器用电子式脱扣器定值整定原则。现将此原则介绍给大家，已引起大家的重 视，起到抛砖引玉的作用。
ቤተ መጻሕፍቲ ባይዱ、总则
1、为促进0.4千伏（简称“低压”，下同） 配电系统工作的标准化， 规范 电子脱扣器、 低压自投等设备的定值整定， 进一步提高低压配电系统供电 可靠性，确保客户安全可靠供电， 特制定本指导原则。
(整理)保护定值整定分析
第一章 保护定值整定分析1.1. 定值项目解释CMZB-1智能高开综合保护器配置了如下保护： 1) 三段式过流保护； 2) 反时限过流保护； 3) 过电压保护； 4) 低电压保护； 5) 零序过压保护； 6) 零序过流保护； 7) 电缆绝缘监视保护； 8) 风电（瓦斯）闭锁保护； 9) 保护信号未复（位）归闭锁合闸。
定值表示以如下：序号定值内容定值范围 单位说明1. 短路电流(短路倍数)0.0-50.0 A 步进：0.1A ；均为电流互感器（CT ）二次侧电流。
2. 过流电流 0.0-50.0 A3.过载电流0.0-20.0 A 4. 反时（限）电流（过载倍数*5A ） 0.0-20.0 A 5. 漏（电）保（护）电流 0.0-20.0 A 步进：0.1A ；6. 漏（电）告（警）电流 0.0-20.0 A7. 漏（电）告（警）电压0-150 V 步进：1V ；开口三角电压8. 欠压电压 0-200 V 步进：1V ；电压互感器（PT ）二次侧线电压。
9.过压电压 0-200 V 10. 过流延时 0.1-20.0 S 步进：0.1S ；11.过载延时0.1-20.0 S 12. 漏（电）保（护）延时（漏电延时） 0.1-20.0 S 13. 反时（限）常数（ ） 1.0-5.0 步进：1.0 14. 漏（电）告（警）延时0.1-20.0 S 步进：0.1S ； 15. 欠压延时 0.1-20.0 S 16. 过压延时 0.1-20.0 S 17. 风（电）瓦（斯）延时 0.1-20.0 S 18. PT （电压互感器）变比 0－100 实际变比值，6kV 设为6000/100=60，10kV 则设为10019.CT （电流互感器）变比0－150实际变比值，300/5则设为60。
控制字（决定保护的投入和退出）：序号控制字内容可选择项1.短路保护投入/退出2.过流保护投入/退出3.过载保护投入/退出4.漏电保护投入/退出5.漏电告警投入/退出6.漏电方向投入/退出7.短路（小）延时投入/退出8.绝缘监视保护投入/退出9.合后加速保护投入/退出10.欠压保护投入/退出11.过压保护投入/退出12.反时（限）保护投入/退出13.反时（限方式）选择一般/非常/极强14.风（电）瓦（斯）保护投入/退出15.风（电）瓦（斯）接点常开/常闭1.1.1. 三段式过流保护三段式过流保护包括电流速断保护、限时速断保护、过载保护。
高压综合保护装置说明书(电光)
G W Z B-10(6)k V型微机监控保护装置使用说明书中国电光防爆电气有限公司2005年2月前言欢迎使用GWZB-10(6)kV矿用隔爆型智能化高压开关。
本说明书介绍了该开关的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本开关的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于保护装置GWZB-10(6)kV一些重要操作，如定值修改等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
1用途和适用范围1.1 防爆型式及防爆标志防爆型式：一般兼矿用本质安全型防爆标志：[Exib]I1.2矿用隔爆兼本安型智能化真空高压开关的主要特点矿用隔爆兼本安型智能化真空高压开关用于煤矿井下，交流50Hz，额定电压为10kV、6kV、3.3kV，额定电流0至630A三相中性点不接地的供电系统中。
当供电电路中出现过载、短路、断相、不平衡、接地、失压、过压时能自动切断电源，同时近端出口短路采用大电流无压释放保护电路。
GWZB-10(6)kV型微机监控保护装置是开关设备中的一个部分，装置采用单片机技术，性能可靠，动作准确，可替代传统各型模拟保护器和数码管显示的保护装置。
1.3 GWZB-10(6)kV型微机监控保护装置的主要特点GWZB-10(6)kV型微机监控保护装置（简称GWZB-10）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在3300V及以上电网中。
本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC127V。
在用户介面上，采用大屏幕蓝色液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
10Kv定值整定原则
1、10lkV用户用电可靠性与其相关保护朱国才北京供电局（100031）此次所谈范围仅限于目前北京地区101kV用户站及其供电电源线路的继电保护配置、定值整定原则与10kV用户可靠用电相关的几个方面。
就目前10kV用户站普遍采用的一次主接线方式(如图1)：图11 通常采用的10kV继电保护配置原则及整定方法(1) 上级电源——局变电所10kV出线(如图：调度号217、239断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)、重合闸；保护定值一般为：过流(N217或239断路器过流保护TA变比，I217或239断路器过流保护电流定值，时限1．0S )，速断(N217或239断路器速断保护TA变比，I217或239断路器速断保护电流定值，时限0．5或0S)，零序(N217或239零序保护TA变比，I217或239断路器零序保护电流定值，时限1．0S)，重合闸(1．0S，出线为电缆时一般需停用)。
(2) 用户站10kV进线(如图：调度号201、202断路器)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)，至于进线无压掉闸此次不做讨论；保护定值一般为：过流(N201，或202断路器过流保护TA变比，I201或202断路器过流保护电流定值，时限0．5S )，速断(N201，或202断路器速断保护TA变比，I201l或202断路器速断保护电流定值，时限0S)，零序(N201或202断路器零序保护TA变比，I201或202断路器零序保护电流定值，时限0．5S)。
(3) 用户站10kV母联(如图：调度号245断路器处)自投、后加速、合环保护此次亦不做讨论，速断、零序保护一般退出，通常投入过流保护，保护定值一般为：过流(N245断路器过流保护TA变比，I245断路器过流保护电流定值，时限0．5S)。
(4) 用户站10kV出线(如图：调度号211、221断路器处)保护配置为：过流、速断、零序(10kV为小电阻接地系统时，需设零序保护)；保护定值一般为：过流N211或221等断路器过流保护TA变比，I211或221等断路器过流保护电流定值，时限0．5S )，速断(N211或221等断路器保护TA变比，I211，或221等断路器速断保护电流定值，时限0S )，零序(N211或221等断路器零序保护TA变比，I211或221等断路器零序保护电流定值，时限0．5S)。
高压漏电保护整定方案
井下10（6）kV供电系统漏电保护整定方案（修订版）为提高煤矿供电的安全运行水平，更好利用井下高压防爆开关综合保护装置，确保漏电保护选择性和可靠性，特制定井下10（6）kV 供电系统漏电保护整定方案。
一、高压漏电保护整定原则1、各矿根据矿区电网中性点接地情况，选择合适的漏电保护型式。
电网中性点不接地的运行方式优先选择功率方向型，没有功率方向型的应选择零序电流型。
电网中性点经过消弧线圈接地的应选择零序5次谐波方向型漏电保护原理等能在电网中性点经消弧接地有效的漏电保护方式。
2、高压漏电保护装置的动作参数有二次零序电压和一次零序电流，其取值范围如下。
最低起动二次零序电压：U0≥3V；最高整定二次零序电压：U0≤25V；最低起动一次零序电流：I0≥0.5A；最高整定一次零序电流：I0≤6A。
3、高压漏电保护系统各级纵向之间的配合选择，按时间阶梯整定。
原则上最上一级时间最长，最下一级时间最短，从最下一级向上级整定时间逐渐延长。
4、移动变电站应动作于跳闸，高压电动机应动作于跳闸，一般生产线路的变压器应动作于跳闸，风机、水泵应动作于报警信号，向下级变电所馈出线路应动作于报警信号，变电所内总进线开关应动作于报警信号。
5、正确安装零序电流互感器才能采集真实的的零序电流的大小和方向。
特别注意采用功率方向型的漏电保护器，零序电流互感器安装方向和二次侧的接线同名端。
接线图见附图。
二、漏电保护整定方案应根据矿区电网中性点接地方式选择相应的漏电保护原理，采用相应的整定方案。
（一）功率方向型的高压防爆开关适用于矿井电网中性点不接地系统。
1、电网对地电容及零序电流值的确定（1）电缆线路对地电容与单相接地电容电流煤矿高压10（6）kV电网的单相接地电流I d与电网的对地电容∑C 有一一对应的关系，由公式（1－1）来计算。
I d＝ωU∑C×10－6／1.732 （1－1）式中I d——电网的单相接地（电容）电流，A；ω——三相交流电的角频率，ω＝314；U——电网线电压有效值，kV；∑C——电网三相对地总电容，μF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于高压漏电保护定值整定说明
ZBT-11保护器中配置了两段式零序过流（漏电）保护，并且可以带方向。
两段保护主要是为了实现先告警后跳闸。
漏电告警可以用很小的定值和延时用于告警，漏电保护可以设以较大的定值，并且设置投跳闸。
1. 接地电流的特征
高压系统的漏电电流主要是电缆的容性电流，漏电电流的大小与接地时的运行方式和接地阻抗有关。
非故障线路零序电流之和等于接地线路的电容电流。
在没有消弧线圈的情况下，非故障线路的零序电流超前零序电压90°（方向由母线流向线路），故障线路的零序电流滞后零序电压90°（方向由线路流向母线）。
但对联络线路来说，零序电流方向和大小都会随接地点的不同会有所不同。
在有消弧线圈的情况下，如果运行在欠补的状态下，如果补偿以后的接地电流大于接地线路本身的电容电流，方向由线路流向母线，故障线路零序电流将减少。
如果补偿以后的接地电流小于接地线路的电容电流，故障线路零序电流不但大小变化，方向也变为由母线流向线路。
此时零序功率方向是随着补偿度的变化而变化。
如果运行在过补的情况下，接地线路与非接地线路电容电流方向相同，因此不接地系统中已无法用零序功率方向来区分接地线路和非接地线路。
2. 电缆线路的电容电流
下面是两组电缆线路的容性电流的经验数据：
油浸纸绝缘电力电缆每公里电缆的容性电流经验数据
3. 漏电保护的整定原则
故障线路与非故障线路的接地零序电流差别较大（非故障线路零序电流之和等于接地线路的电容电流），所以，合理整定零序电流动作值，应该能够区分接地线路和非接地线路。
漏电I段（即漏电保护）定值按躲过本线路本身的容性电流的1.2倍整定（1.2为可靠系数），如果电缆线路零序电流按经验值每公里1.2A估算（每公里电缆的容性电流见下表），则漏电保护定值为：I0dz I= k* 1.2* L；k为可靠系数取1.2，L为电缆线路的公里数；不投跳闸，只告警。
漏电II段（即漏电告警）定值按躲过本线路本身的容性电流的1.5倍整定，则漏电II 段定值为：I0dz II= k*1.2*L；k取1.5。
投跳闸，延时0.3秒。
对于没有消弧线圈的线路，零序过流保护可以投方向。
接地线路的零序电流由线路流向母线，而非接地线路的零序电流则由母线流向线路，故用零序方向可以有效区分接地线路和非接地线路。
但要确保方向的正确性。
对于装有消弧线圈的线路，由于接地线路和非接地线路的零序电流方向与补偿度的变化而变化，即方向不固定，所以，不能投零序方向，不然，有可能造成拒动。
对于上下级变电所之间的联络线路，由于大小和方向都在随接地点的不同而不同，定值难以确定，如果联络线投跳闸，将造成下级变电所大面积停电。
所以，在目前的原理的情况下，联络线的漏电保护不能投跳闸。
4. 高压漏电保护与低压漏电保护的不同
高压系统是一个庞大的配电网系统，任一点接地，高压系统的所有电缆容性电流都从不同变电所汇集到接地线路，所以，就漏电电流而言，高压系统总开关和分开关没有上下级关系，无法实现进线开关与分录开关的保护配合。
对于分路，在没有消弧线圈的情况下，可以用定值大小和零序方向，来区分接地线路和非接地线路。
但在有消弧线圈的情况下，零序方向不确定，不能用来区分接地线路和非接地线路，又加上漏电电流得到补偿而减小，更增加了漏电保护失灵的可能性。
低压系统，从移变开始，是一个简单的辐射状电网，漏电电流不会通过总开关倒流进移变，就漏电电流而言，总开关与分路开关之间可以实现时限配合，而不会误动。
低压系统没有消弧线圈，用零序方向就可以区分接地线路和非接地线路，提高了低压系统漏电保护动作的可靠性。
