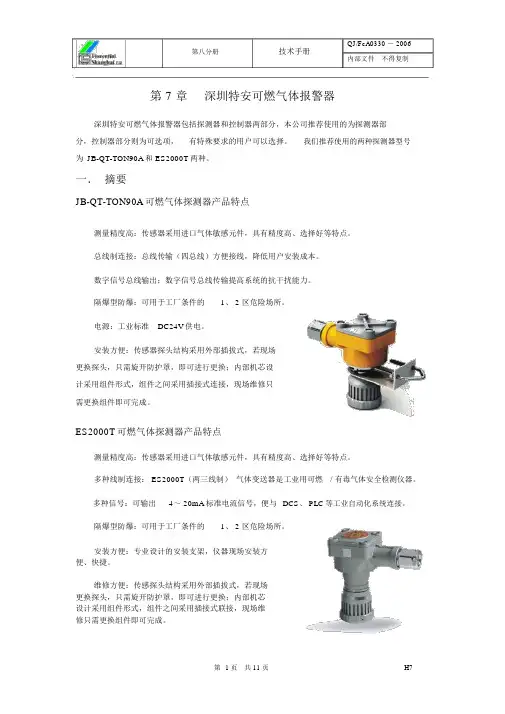

深圳特安可燃气体报警器技术手册

第7章深圳特安可燃气体报警器

深圳特安可燃气体报警器包括探测器和控制器两部分，本公司推荐使用的为探测器部分，控制器部分则为可选项，有特殊要求的用户可以选择。我们推荐使用的两种探测器型号为JB-QT-TON90A和ES2000T两种。

一．摘要

JB-QT-TON90A可燃气体探测器产品特点

测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

总线制连接：总线传输（四总线）方便接线，降低用户安装成本。

数字信号总线输出：数字信号总线传输提高系统的抗干扰能力。

隔爆型防爆：可用于工厂条件的1、2区危险场所。

电源：工业标准DC24V供电。

安装方便：传感器探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式连接，现场维修只需更换组件即可完成。

ES2000T可燃气体探测器产品特点

测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。

多种线制连接：ES2000T（两三线制）气体变送器是工业用可燃/有毒气体安全检测仪器。

多种信号：可输出4～20mA标准电流信号，便与DCS、PLC等工业自动化系统连接。

隔爆型防爆：可用于工厂条件的1、2区危险场所。

安装方便：专业设计的安装支架，仪器现场安装方便、快捷。

维修方便：传感探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式联接，现场维修只需更换组件即可完成。

二．技术规格

JB-QT-TON90A可燃气体探测器技术指标

检测原理：催化燃烧式;

检测气体：天然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T6组可燃气体；

测量范围：0～100%LEL；

精度：±5%FS；

信号输出：标准4～20mA电流输出；

防爆方式：隔爆型；

防爆标志：ExdⅡCT6；

防爆连接螺纹:G3/4管螺纹；

工作电压：AC220V/50Hz；

最大功耗：小于等于5.5W/路

温度范围：-40℃～+70℃

相对湿度：20%～95%RH

ES2000T可燃气体探测器技术指标

检测原理：催化燃烧式，电化学式

检测气体：C2H2，H2S，CO，CO2，CL2，NH3等可燃气体；

测量范围：0～100%LEL，0～1000ppm；

报警设定：低限25%LEL（可在2%至25%之间任意设定），高限50%LEL；

精度：±3%FS；

信号输出：标准4～20mA电流输出；

防爆方式：隔爆型；

防爆标志：ExdⅡCT6

防爆连接螺纹:G3/4管螺纹

工作电压：DC24V

最大功耗：小于等于5.5W/路

温度范围：-40℃～+70℃

相对湿度：20%～95%RH

规格及适用气体

三．仪表尺寸及安装指导说明

1、JB-QT-TON90A可燃气体探测器

总结构图

?安装固定

1、先将安装支架固定在安装立柱上（如安装点没有合适的立柱选用直径20m-80mm的铁管作为安装立柱固定在安装点）。

注：安装支架由压板，固定座，六角螺栓，六角螺母，平垫及弹垫组成。

2、拧下探测器上的防护罩，将探测器装入安装支架，使安装支架与探测器固紧，然后装上防护罩。

注：安装时，传感器指向下方（防护罩里面组件为传感器部分）；如安装立柱为水平放置可以通过改变固定座方向使得传感器始终指向下方。

3、连接电缆线：取下面壳（拧下面壳上四颗螺钉）；将电缆线引入壳体，根据接线要求将其接入端子，然后用扳手拧紧电缆，压紧元件；

4、合上面壳，并用四颗M4*12螺钉固紧（注意面壳上面O型橡胶密封）

2、ES2000T可燃气体探测器

总结构图

探测器由壳体、传感器套件及安装支架组成，其壳体主要由面壳、底壳、O型密封圈及电缆线入孔组件组成，壳体起隔爆及防护作用。传感器组件由气敏传感受器及防护罩组成，与壳体之间采用环氧树脂胶灌封联结。

安装固定

1、先将安装以架固定在安装立柱上（如安装点没有合适的立柱，可选用直径20mm-80mm的铁管作为安装立柱固定在安装点），拧下变送器上的防护罩，将变送器装入安装支架，使安装支架与变送器固紧，然后装上防护罩。

注：安装时，传感受器指向下向（防护罩里面组件为传感器部分）；如安装立柱为水平放置可以通过改变固定座方向使得传感器始终指向下方。

2、连接电缆线：取下面壳（拧下面壳上四颗螺钉）；将电缆线引入壳体，根据接线要求将其接入端子，然后用扳手拧紧电缆压紧元件；合上面壳，并用四颗M4*12螺钉固紧（注意面壳上面O型橡胶密封圈应无破损，以保证面壳与底壳之间密封可靠）。

四．调试、维修指导说明

1．电流的测量方法，在变送器的电源端子接上DC24V的电源。在信号端子与地线之间接负载电阻，形成一个电流回

路，只需将万用表串入这个回路就可以检测到电流。（见下图）

2.本仪表是采用外电源供电并采用三线制变送的4－20mA的信号，在零点时如果信号不是4mA，则可以通过调节零点旋钮加以调整。

3. 仪表如没有电流信号，故障可能有以下情况:

●供电可能够不到要求，检查仪表的供电线路是否有24V和线路是否有松动。

●仪表电路故障。

●传感器受到损坏。

出现以上的情况请与厂家联系。

注意：仪表在站区投入运行后严禁带电开盖！！！

五．防护、维护及运输等要求

防护：

提供的仪表符合GB 4208-84的IP65的要求，但安装防雨和防晒装置可以延长仪表的使用寿命。

维护：

a.仪表应该按照有关的国家标准进行定期的检定，以达到仪表的使用精度。

b.定期对仪表的外壳进行清扫，保证仪表的整洁。

c.仪表在运行的过程中防止对仪表进行撞击。

运输要求等：

a.装运过程中严禁对仪表过度冲击。

b.对仪表应该做好防雨措施。

c. 运输过程中温度：-40℃～+70℃。

六．危险场所认证

JB-QT-TON90A可燃气体探测器

防爆标志：ExdⅡCT6

ES2000T可燃气体探测器

防爆标志：ExdⅡCT6

七．订货资料解释

可燃气体探测器型号有：

JB-QT-TON90A

ES2000T

可燃气体报警控制器型号有：

JB-QT-TON90A

ES2000

八．可选部件描述

JB-QT-TON90A可燃气体报警控制器

可配置探测器型号：

JB-QT-TON90A

ES2000T

技术指标

检测原理：半导体式；

检测气体：天然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T3组可燃气体；

精度：±5%FS；
