35KV变电站运行方式分析.doc
35kV留守营变电站主变运行方式分析
35kV留守营变电站主变运行方式分析作者：李茜李胜飞吴堃来源：《华中电力》2014年第01期摘要 35kV留守营变电站是抚宁县供电公司所属变电站，为2012年新建变电站，主供留守营地区工商业及居民生活用电，两台主变均为20MVA。
现就两台主变进行运行方式分析。
关键字：35kV留守营变电站，运行方式，并列运行引言 35kV留守营变电站上级电源为110kV南戴河变电站，35kV进线线路两条：35kV南留一线、35kV南留二线。
该站35kV侧、10kV侧均为单母线分段接线方式。
两台主变参数见表一：表一留守营变电站两台主变参数表运行编号 1#变 2#变变压器型号 SZ11-20000/35 SZ11-20000/35调压范围 ±3×2.5﹪/10.5kV ±3×2.5﹪/10.5kV接线组别 yNd11 yNd11短路阻抗 7.96% 7.99%空载电流 0.17% 0.18%空载损耗 15.85 15.67负载损耗 80.85 80.92制造厂家卧龙电气烟台东源变压器有限公司卧龙电气烟台东源变压器有限公司本文分别从主变经济运行角度、安全运行角度分析留守营站的运行方式：一、主变经济运行按下面公式计算单台变压器在各种负荷下运行时的总损耗：P=（P0+CjQ0）+（Pke+CjQke）（S'/Se）2P—该台变压器的总损耗，KW；S'—该台变压器的负荷，KVA；Se—该台变压器的容量，KVA。
按下面公式计算并画出两台变压器同时运行时，在各种不同负荷下总损耗。
∑△P=∑（P0+CjQ0）+∑（Pke+CjQke）（S/∑Se）2∑△P—两台变压器的总损耗，KW；P0—空载损耗，KW；Pke—短路损耗，KW；S—两台变压器的负荷，KVA；∑Se—两台变压器的容量和，KVA。
已知S1= 20MVA，P01=15.85KW， Pke 1=80.85KW；S2=20MVA， P01=15.67KW， Pke2=80.92KW经计算得临界负荷：Sj=12500KVA；因此，当负荷小于12500KVA时，投入一台变压器运行是经济的；当负荷大于12500KVA 时，两台变压器同时投入运行较经济。
35kV变电运维简析
35kV变电运维简析摘要：随着我国社会经济快速发展电力行业得到快速发展。
35kV变电运行系统是整个电力系统中的重要组成部分，可以说直接影响到整个电网的正常运行。
变电站作为电力系统的骨架，一旦发生故障，轻者影响对用户的正常供电及设备的损坏；重则导致电力系统振荡或瓦解，造成大面积停电，给国民经济建设和人民生命财产构成严重威胁。
因此，必须支持“安全第一，预防为主”的方针，认真抓好变电运行的安全管理，切实保证变电站的安全稳定运行。
关键词：35kV输电线路；变电运维引言35 kV输电线路主要输配中压电，做好35 kV输电线路的运维管理工作是保证供电稳定性的关键，也是互联电网稳定运行的重要环节。
但是，目前，我国电力行业对35 kV输电线路的运营和维修管理的重要性认识不全面，管理模式落后，还存在一些问题。
从35 kV输电线路运维管理工作的流程出发，分析目前存在的问题，并提出优化35 kV输电线路运维管理模式的措施，从而为我国供电稳定和安全提供有力的参考。
一、分析运维管理模式中存在的问题1、自然问题在自然状况下，线路损耗、跳闸、短路和断路等问题容易出现在35KV输电线路中，特别是狂风天气与雷雨天气会不同程度上损坏线路。
但是，对于这些因素，在现有的运维管理模式中并没有被重视起来，线路没有被定期优化，例如，抗风功能、避雷功能等。
同时，也需要考虑天气温度因素，对于抗雪压力和线路防冻等问题在我国南方地区容易被忽略。
在出现暴雨和雪天时，线路极易破裂、坍塌，进而对配电工作的顺利开展就会产生影响。
2、人为因素所产生的问题工作人员缺乏综合素质和专业能力，是人为因素诱发问题的主要根源，观念难以及时转变，与时代发展步伐相脱离，使35KV输电线路管理模式不断落后。
但是，在工作中，因为工作人员缺乏责任感，不按规范操作，很多细小问题被忽视，没有及时解决所产生的问题，在积累了这些问题后，会带来严重的后果。
3、其他因素所诱发的问题其他因素指的是现阶段的管理模式将很多外力因素忽视掉，特别是35KV输电线路和其他建筑线路出现冲突，并没有立刻暂停操作时，就会在某种程度上损害到35KV输电线路。
35KV变电站简介
35KV变电站简介
***公司35KV变电站是全矿井供电系统的枢纽中心，担负着全矿采掘运输及排水和地面生活供电任务。
35KV变电站采用双回路供电，两趟回路分别来自胡庄站和兴龙站，通过架空线路与站内的高压控制设备相连。
运行方式为分列运行，郑煤矿线带35KV北母，兴矿线带35KV南母。
变电站共有4台变压器，2台主变压器，2台动力变压器，主变型号为SF11-20000/35，动力变压器型号为SII-M-800，冷却方式为油侵式变压器。
35KV高压柜共有8台高压柜，型号为KYNS-405.5,10KV共有29台开关柜，型号为KYN-28A-12。
其中井下供电有四趟回路，分别为下井1、下井2、下井3和下井4，编号为13、15、14和16。
380V共有10台配电柜，型号为MNSS。
电容器室共有6组电容器，其中1、2、3组为10KV I段，4、5、6为10KV II段，满足矿井供电要求。
所有的供电设备均配有微电脑综合保护装置，具有过流、漏电、接地等保护功能以及参数调试、整定和监控功能，提高了供电系统的安全性与可靠性。
35KV变电站运行方式分析
35KV变电站运行方式分析35KV变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。
一、35KV变电站设备现状35KV变电站现有两台S9-12500KVA变压器，有311、322两回35KV电源电缆供电，35KV母线和10KV母线都为单母线分段的主接线方式。
共有40回10KV出线回路。
我港区现有21变电所（箱变）从35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在35KV变电站10KV母线的两段上。
在与唐山供电公司签订的调度协议上我35KV变电站运行方式为两台主变分列运行，即311、322、301、302开关合，345开关分，501、502开关合，545开关分。
二、我公司电网负荷现状最大负荷情况：最大电流（A）时间07.907.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我35KV变电站总的最大负荷约为lOOKVAo35KV变电站实际负荷情况：时间回路3114月份：32260KWH300kvaRhkwH425880kvarh286320kvarh 有功KWH无功160720kvarh注：5月总有功KWH,2008年上半年总的有功电量为KWH.故35KV变电站平均负荷为：3946KVA左右(功率因数取0.93)。
三、我35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当35KV变电站一路35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我35KV变电站可能的运行方式有：1)、一台变压器运行，另一台冷备。
35KV变电站主变差动保护动作分析
35KV变电站主变差动保护动作分析摘要：介绍变压器差动保护动作原因并进行分析，针对出现的问题给出了处理方法，并通过实际案例进行分析说明。
关键词：差动保护；动作；分析；处理35KV运行变电站系统中，差动保护是变压器的主要保护，应满足可靠性、选择性、灵敏性和速动性的要求，它的工作情况好坏对变压器的正常运行关系极大。
但因其结构复杂，接线繁琐，安装及检修改造过程中很有可能留下隐患，在设计、施工及以后的检修改造过程中，必须严格按照规程要求，认真分析，把好每一个技术关，确保TA型号、变比、二次线及二次电流接地方式等方面正确，杜绝差动保护误动作事故的发生。
变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。
差动保护是反映被保护元件两侧电流差而动作的保护装置。
差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的两侧，在正常负荷情况或外部发生短路时，流入差动继电器的电流为不平衡电流，在适当选择好两侧电流互感器的变比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护不动作；在变压器内部发生短路时，流入的电流大于差动保护的动作电流，差动保护动作于跳闸。
由于变压器一二次电流、电压大小不同、相位不同，电流互感器特性差异，电源侧有励磁涌流，都将造成不平衡电流，因此必须采用相应措施消除不平衡电流的影响。
变压器差动保护在选择TA变比时，可在原常规计算的基础上，根据经验适当增大1至2档，即适当的选大变比的TA，这样可以降低短路电流倍数，减少差动回路中产生的不平衡电流，有效削弱励磁涌流，提高差动保护的灵敏度。
这对避免保护区外故障，防止变压器差动保护误动作不失为较有效的方法。
TA型号及变比的正确选择是保证差动保护动作可靠性的基础。

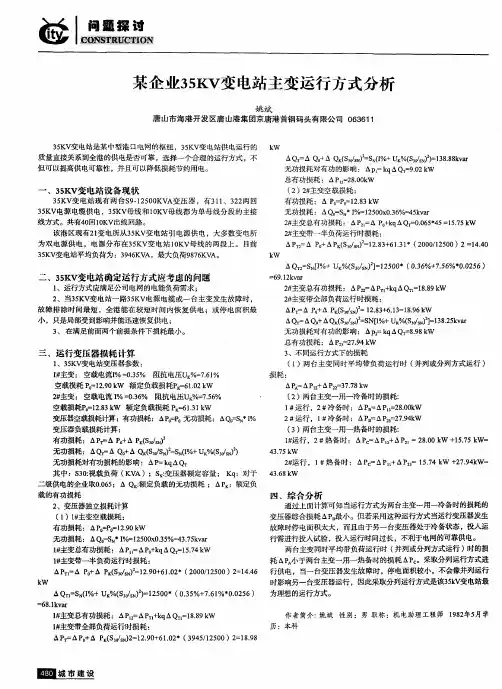

某企业35KV变电站主变运行方式分析
四、综合分析
通过上 面计算可 知当运行方 式为两 台主变一用 一冷 备时的损耗 的 变 压器综合损耗 ＡＰ￣ｄ 。但若采 用这种运 行方式 当运行 变压器发生 Ｂ ＇ 故障时停 电面积太大 ，而且 由于另一 台变压器处 于冷备状态 ，投入运
２｝ ≠ 主变总有功 损耗 ： △Ｐ Ｉ Ｐ＋ ｑＡＱＴ ００ ５ ４ １ ．５ Ｗ ２ ＝△ ｏｋ ＝ ．６ ＊ ５＝ ５７ ｋ
３Ｋ ５ Ｖ电源 电缆供 电 ，３Ｋ ５ Ｖ母线 和 １ＫＶ 线都 为单母 线分段 的主接 ０ 母
线 方式 。共有４ 回１ Ｋ ０ ０ Ｖ出线回路 。
该港 区现有２ 变 电所 从３ Ｋ 变 电站 引电源供 电 ，大多数 变 电所 １ ５Ｖ 为双 电源 供 电 ，电源分 布在 ３ＫＶ 电站 ｌ Ｋ 母 线 的两段 上 。 目前 ５ 变 ０Ｖ ３Ｋ 变 Ｖ
小 ，只是局部受 到影响并能迅速恢 复供 电 ；
３ 在满足前面两个 前提条件下损 耗最小 。 、
无功损耗对有 功的影响 ： Ａ ： ｑ ８ ８ Ｗ ｐ＝ｋ ＡＱ ＝ ． ９ｋ 总有功损耗 ：ＡＰ３ ７ ４ Ｗ ２２． ＝ ９ｋ ３ 、不 同运行方 式下 的损耗
三 、运行变压器损耗计算
空载损耗Ｐ ２８ Ｗ 额 定负载损耗 Ｐ＝ １ ｋ １． ｋ ３ ｚ６ ．１ Ｗ ３ 变压器空载损耗计算 ：有功损耗 ：△ ＿０ Ｐ 无功损耗 ：Ａ ｏＳ＊％ Ｑ＝ ＮＩ 变压 器负载损耗计算 ： 有功损耗 ： Ａ ｒ ｏ Ｋ ３。 Ｐ＝ＡＰ＋ＡＰ（ ０Ｎ Ｓ／）
无功损耗 ： Ａ Ｔ Ａ Ｑ＋ Ｑ （３ｓ） ｓ（ Ｕ ％（３ ＝ Ｄ△ Ｋ ｇ ２ ％＋ Ｋ Ｓ ／） Ｑ Ｓ ＿ Ｉ ｏＮ） 无功损耗对有功损 耗的影响 ： ＡＰ ｑ Ｑ ＝ｋ Ａ 其中 ：ｓ Ｏ视载负荷 （ Ｖ ３： Ｋ Ａ）；Ｓ： 压器额 定容量 ； Ｋｑ ｓ 变 ：对于 二级供 电的企业取 ０ ６ ；Ａ Ｑ ： 负载 的无 功损耗 ；ＡＰ ：额定负 ．５ Ｋ ０ 额定 Ｋ 载的有功损耗
35kV变电站主变主保护动作及故障原因分析和解决对策 石娜
35kV变电站主变主保护动作及故障原因分析和解决对策石娜摘要：35 kV变电站作为电力供电系统中的主要组成部分，它负责转换电能和重新分配电能任务，变电站的主变压器是主要设备之一，运作主变压器会关系到电网整体运行的安全性，其影响着电网运行的安全性和经济性。
本文分析了雷击引起的变压器主保护动作以及变压器内部绕组故障等故障因素，并提出了相应的对策进行解决。
关键词：主变保护动作；接地电流；小型接地电流系统；单相接地故障引言：大部分偏远山区的电力供电系统存在一系列突出问题，如较长的供电线路、较低的安全水平、高雷区部分穿越等。
针对这样的情况，外部雷击导致主变压器的主要保护动作偶尔发生，接地电流穿透变压器内部的高压侧绕组绝缘层并导致绕组匝间短路，从而出现永久性的故障，导致整个地区的电源故障跳闸和停电，这给电力生产带来了极其严重的安全负面影响。
为了将供电系统的可靠性和安全性进一步提高，对故障原因以及存在的问题进行积极分析，并在此基础上对解决方案和对策进行探讨，对供电安全和整个电网安全都有重要的价值和意义。
1 主变压器发生故障情况1.1故障概况某地35kV变电站遭遇强烈雷击，在14：50左右2＃主变压器（3150kVA，35kV / 10kV）机体和开关重气动作、变压器差动保护动作造成两侧主变压器开关跳闸，导致整个变电站失压。
主变压器保护测控装置表明主变压器差动电流0.58A（设定起始值0.5A），变压器体和开关重气保护启动，2＃主变油温报警，启动减压阀，瓦斯轻没发生警报；操作人员还反映了变压器在保护跳闸前运行的明显异响。
1.2现场检查情况检查2＃主变压器外观无异常，高低压侧开关与避雷器完好无损，变电站内部避雷针的接地电阻为0.9欧姆；测试变压器绕组的直流电阻，有258-260毫欧低压侧相绕组，高压侧绕组的AB和BC都表明大于2千欧，超出范围，交流绕组电阻4.05欧姆；没有进行油色谱分析测试。
最先判断变压器的高压侧B相绕组存在故障，两天后，利用吊罩检查了变压器。
35KV变电站 并列运行规程
司马煤矿35KV变电站运行规程（变压器并列运行）编写：审核：机电部：安监部：机电矿长：总工程师：机电一分队二00八年十一月十五日前言近期由于我矿用电负荷的增加，引起矿35KV变电站变压器过负荷跳闸，造成我矿全矿大停电，对我矿的安全生产造成严重影响。
为确保我矿的供电安全及煤矿安全生产，对35KV变电站的1#、2#主变实行并列运行方式，以应对我矿用电负荷过大的情况。
变压器运行规程1.变压器的变动范围变压器运行中电压在额定值的±5%以内变化时，其额定容量不变，加于变压器引出线或分接头电压，不得大于相应额定电压的±5% 。
2.油温的规定变压器周围温度最高为40℃时，为了防止变压器油质劣化过速，上层油温在正常情况下不应超过85℃，但在下列情况下，变压器上层油温不得超过95℃。
1)变压器按规定过负荷运行，而又无备用变压器时。
2)变压器风扇故障，而又无法限制负荷时，3)在夏季变压器满负荷运行，上层油温升未超过规定时。
3.绝缘电阻允许值变压器在安装或检修后投运前，应测定绝缘电阻，备用中的变压器，每月应定期测定绝缘一次，并进行登记。
绝缘电阻测定时，变压器线圈额定电压在6KV以上者，用2500V摇表测定，在500V以下者，用1000V摇表测定，变压器的高、低压线圈之间，用2500V摇表测定。
在同样温度下，所测的绝缘电阻与前次数值比较，不得低于50%，绝缘电阻的吸收比 R60/15比值不得小于1.3倍，如测得数值不符合上述规定，则应认为绝缘不合格，应报告值班队长，并应检查设法消除。
根据部颁《变压器运行规程》规定换算到同一温度下的绝缘电阻方法如下：R 1=R2K式中R 1—对于温度t1的R60（MΩ）R2─对应于温度t2的R60（MΩ）K─换算系数，由下表中查得：测量变压器的绝缘电阻时，应分别测定各线圈对地绝缘和高、低压线圈之间的绝缘。
4、变压器并列运行1）、变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接，这种运行方式就是变压器的并列运行。
(完整word版)35KV降压变电所设计
本次设计以10KV站为主要设计对象,分为任务书、计算说明书二部分，同时附有1张电气主接线图加以说明。
该变电站设有2台主变压器，站内主接线分为35 kV、和10 kV两个电压等级.两个电压等级均单母线分段带旁路母线的接线方式.本次设计中进行了电气主接线图形式的论证、短路电流计算、主要电气设备选择及校验(包括断路器、隔离开关、电流互感器、电压互感器)。
关键词：变电所;短路电流；电气主接线1。
分析原始资料 (1)2.主变压器容量、型号和台数的选择 (2)2。
1 主变压器的选择 (2)2。
2主变台数选择 (3)2。
3主变型号选择 (3)2.4主变压器参数计算 (3)3. 主接线形式设计 (3)3。
1 10kV出线接线方式设计 (3)3.2 35kV进线方式设计 (4)3.3总主接线设计图 (4)4. 短路电流计算 (4)4.1 短路计算的目的 (4)4。
2 变压器等值电抗计算 (5)4.3 短路点的确定 (5)4.4 各短路点三相短路电流计算 (6)4。
5 短路电流汇总表 (7)5. 电气一次设备的选择 (7)5。
1 高压电气设备选择的一般标准 (7)5。
2 高压断路器及隔离开关的选择 (8)5。
3 导体的选择 (12)5。
4 电流互感器的选择 (13)5.5 电压互感器的选择 (14)6. 防雷 (16)6。
1 防雷设备 (16)6。
2 防雷措施 (17)6。
3 变配电所的防雷措施 (17)7. 接地 (18)7.1 接地与接地装置 (18)7。
2 确定此配电所公共接地装置的垂直接地钢管和连接扁钢 (18)总结 (19)致谢 (20)参考文献 (21)1. 分析原始资料1、变电站 类型：35kv 地方降压变电站2、电 压 等 级:35kV/10kV3、负 荷 情 况35kV ：最大负荷12.6MVA 10kV ：最大负荷8。
8MVA4、进,出线情况:35kV 侧 2回进线 10kV 侧 6回出线 5、系统情况:（1）35kv 侧基准值: S B =100MVA U B1=37KVΩ====×==69.131003756.1373100322221111BB B B B B S U Z KAU S I（2）10kV 侧基准值：S B =100MVA U B2=10.5KVΩ====×==1025.11005.105.55.103100322222122BB B B B B S U Z KAU S I（3）线路参数：35kv 线路为 LGJ-120，其参数为 r 1=0。
35KV变电站作业指导书.doc
35KV变电站作业指导书1注意事项1.1当操作步骤中没有某种元件时，则该程序省去；1.2断路器的正常操作应优先使用遥控或远控，只有在检修或条件不能满足时, 才允许使用就地操作；1.3母线停投时，应首先退出电容器，然后再停各出线开关。
送电时，先送出线开关，然后根据母线电压及负荷情况投入电容器；1.4电容器开关分闸、跳闸后，禁止立刻合闸，再次合闸应相隔3分钟。
对电容器进行停电检修工作时应事先进行逐个充分放电；1.5禁止使用刀闸拉合电容器；1.6由于保护动作跳开电容器组的开关，在未査明跳闸原因时，不得重新合闸。
2送电操作2.1送电前检查2.1.1检查确认送电设备与调度令无误；2.1.2检查确认配电柜前后门关闭到位；2.1.3检查确认现场无人员及遗留物；2.1.4检杳确认设备现场各种信号显示正确无误；2.1.5检查确认安全防护用具无疑问，并正确使用；2.2送电操作2.2.1将操作手柄搬至“分断闭锁”位置；2.2.2断开上接地刀闸，确认刀闸分位，确认信号显示正确无误；2.2.3断开下接地刀闸，确认刀闸分位，确认信号显示正确无误；2.2.4合上电源侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.5合上负荷侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.6合上断路器，确认断路器合位！确认信号显示正确无误；2.2.7将操作手柄搬至“工作”位置；2.2.8送电操作完毕！3停电操作3.1停电前检查3.1.1检查确认停电设备与调度令无误；3.1.2检查确认设备现场各种信号显示正确无误；3.1.3检查确认安全防护用具无疑问，并正确使用。
3・2 停电操作3.2.1断开断路器，确认断路器分位！确认信号显示正确无误；3.2.2将操作手柄搬至“分断闭锁”位置；3.2.3断开负荷侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.4断开电源侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.5合下接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.6合上接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.7将操作手柄搬至“检修”位置；3.2.8在操作手柄上悬挂“禁止合闸有人工作”警告标识牌；3.2.9停电操作完毕！35KV变电站现场运行规程1总则1.1本规程适用于公司35KV变电站。
35Kv变电站运营方案
35Kv变电站运营方案1.引言该变电站运营方案旨在确保35Kv变电站的安全运营并提供连续供电服务。
本文档将介绍运营方案的各个关键方面，包括运营目标、组织结构、运营策略和应急措施等。
2.运营目标确保35Kv变电站的稳定运行，提供高质量的供电服务。
保证变电站设备的正常运转和维护，降低故障发生率。
提高运营效率，减少能源损失和其他资源浪费。
严格遵守相关法律法规，确保运营合规性。
3.组织结构变电站经理：负责全面管理变电站运营工作，协调各部门之间的合作。
运维部门：负责变电设备的维护和检修工作。
运营部门：负责供电服务的提供和管理。
安全环保部门：负责安全事故防范和环境保护工作。
各部门人员：根据职责分工，协同合作，保障变电站运营的顺利进行。
4.运营策略定期设备检修：按照规定的检修周期，对变电设备进行定期检修，确保设备的正常运行和延长使用寿命。
预防性维护：通过定期的设备巡检和维护，及时发现并修复潜在故障，避免设备故障对供电造成影响。
供电质量控制：监控供电质量参数，及时响应和解决质量问题，确保供电的稳定和可靠性。
节能减排措施：通过采用节能设备和优化供电方案等措施，减少能源消耗和减排量，提高能源利用效率。
运行数据分析：定期对运行数据进行分析和评估，发现问题并制定改进措施，提高运营效率和供电质量。
5.应急准备措施紧急备用电源：在供电中断的情况下，及时启动备用电源，确保关键设备的正常运行。
应急演练：定期组织应急演练活动，提高运维人员的应急处理能力，确保在紧急情况下的快速响应和处置。
事故报告和分析：针对发生的事故，及时进行报告和分析，总结教训并采取相应的措施避免再次发生。
6.结论上述35Kv变电站运营方案的各个方面将有助于确保变电站的安全运营和连续供电服务。
通过遵守运营目标、建立合理的组织结构、执行有效的运营策略和应急措施，变电站将能够提供高质量的供电服务，满足用户需求，同时保障环境安全和可持续发展。
35kv变电站运行分析记录范文
35kv变电站运行分析记录范文一、日期。
[具体日期]二、变电站基本情况概述。
咱们这个35kV变电站啊，就像一个能量转换和分配的小城堡。
它可是负责给周边一大片区域供电呢。
变电站里那些个设备啊，就像一群各司其职的小士兵，每一个都有自己重要的任务。
三、设备运行状况分析。
# （一）变压器。
1. 油温情况。
这变压器的油温就像人的体温一样，得保持在合适的范围才行。
这几天观察下来啊，油温一直都挺稳定的，就像个乖宝宝，在[油温数值]上下晃悠，没出啥幺蛾子。
这说明变压器内部的散热啊、负载啥的都还比较均衡，没让它累得“发烧”。
不过呢，咱也不能掉以轻心，还是得时刻盯着点。
2. 负载率。
负载率这个东西呢，就像是变压器这个大力士能扛起多重的东西。
目前来看，负载率大概在[负载率数值]左右，还没到它的极限。
就像这个大力士还没使出全力呢，还有不少余力。
但是呢，随着周边用电需求的变化，咱们得提前做好准备，万一哪天突然来个用电高峰，得确保这个变压器能顶得住。
# （二）开关柜。
1. 触头温度。
开关柜里的触头温度可重要啦，就像人的关节一样，要是太热了，那就容易出问题。
这几天拿那个温度测量仪去看了看，大部分触头温度都在正常范围，就像手脚都很暖和但又不烫人的那种感觉。
不过呢，有一两个触头温度稍微有点偏高，在[偏高的触头温度数值]，就像有点小感冒发烧了。
我们就赶紧给它检查了一下，发现是连接的地方有点松动，就像关节有点错位似的。
紧了紧螺丝之后啊，温度就慢慢降下来了，又恢复到正常小伙伴的状态了。
2. 操作机构灵活性。
开关柜的操作机构就像是它的手脚，得灵活才行。
每次操作的时候啊，都能感觉到大部分操作机构都特别麻利，就像运动员的身手一样敏捷。
但是有那么一两个柜子的操作机构啊，有点小卡顿，就像人早上刚睡醒，还没完全活动开。
经过仔细检查，发现是有一些小杂物进去了，就像沙子进了鞋子里。
清理干净之后呢，操作起来就顺滑多了。
# （三）无功补偿装置。
1. 功率因数。
浅谈35kV青墩变电站运行方式优缺点分析
此 种 接 线 方式 的优 点 为 ： 线 单 、 价 低 廉 、 护 配 置 简 单 。 接 造 保
但 由于 当 时 投 运 时 ， 墩 镇 的 Ｔ 农 业 及 人 民 生 活 用 电 量 较 青 少 ， 变 电 站 规 化 、 计 时 考 虑 采 用 小 型 化 变 电 站 线 变 组 接 线 在 设 方 式 ， 此 在 运 行 方 式 及 供 电 可 靠 性 方 面 存 在 … 系 统 问 题 ， 要 因 丰 表现 在 ：
旦
Ｓｃｉ ｎｃｅ ｅ ａｎｄ Ｔ ｅｃｈ ｎｏｆ ＯｇＹ ｛ ｎｏｖａ ｉ Ｈｅｒ ｄ ｎ ｔ ｏｎ ａｌ
工 程 技 术
浅谈 ３ Ｖ青 墩 变 电站 运行 方式优 缺 点 分析 ５ ｋ
孙 苏 文 （ 城供 电公司 变 电运 行 中心 江苏盐 城 ２ ４ ０ 盐 ２ Ｏ ２）
摘 要 ： 电运 行 可 靠 性 是 供 电 可 靠 性 的 重 要 环 节 变 做 好 变 电运 行 电 网 才 能 安 全 稳 定 。 电 运 行 又 很 复 杂 ， 往 因 为 小 问题 没 处 理 好 而 变 往 影响 了运 行 。 本文 就３５ｋＶ青墩 变 电站 改遗 前 、 改造 后的运行 方 式 以及 运行 中存在 的 问题 进行 分 析。 关 键词 ： ｋ ３ Ｖ变 电站 运行 方式 ５ 中图分 类号 ： Ｍ７ ＿ ３ ｒ ２ 文献标 识 码 ： Ａ 文章 编号 ： ７ —０ ｘ ２ １ ） （） ０ ７ ２ Ｉ ４ ８ （ ０ １ ｃ一０ ６ —０ ６ ９ ０ ｏ
容 易造 成 带 荷 拉 隔 离 开 事 故 。
（ 所 用 电不 可 靠 ３） 因变 电 硝 ｊ ３ ｋＶ母 线 上 按 仃 台站 用 变 ， 有 备 用所 用 在 ５ 没
３ｋ Ｖ青墩 线 ， 线 没 有 设 断 路 器 只 设 有 一 组 进 线 隔 离开 关 ， 台 ５ 进 一 丰变 容 量 为 ６ ３ ＭＶＡ， ５ Ｖ设 备 选 用 Ｌ ３ Ｗ 型 六 氧 化 硫 断 路 ３ｋ Ｂ６ ５
35kV变电站存在问题分析及检修方法
35kV变电站存在问题分析及检修方法[摘要] 随着电网的发展，电力系统的安全、稳定、经济要求日益提高，变电站设备的检修与管理在电力系统中占有重要的位置，直接关系的供电质量问题。
本文针35kv变电站断路器、互感器以及电线电缆常见故障进行了分析，同时提出了解决故障的对策和方法。
[关键词]35kv 变电站故障检修方法中图分类号：td327.3 文献标识码：a 文章编号：1009-914x （2013）17-575-01前言：在我国，35kv及以下电压等级的变电站被大量采用，在长期的变电运行培训过程中，笔者发现运行人员对有些常见问题很模糊，甚至有些现象相互混淆无法区分，这主要是运行人员不会运用必要的理论知识、没有掌握准确分析问题的方法、缺乏界定造成的。
一、真空断路器故障问题及对策分析1、真空泡真空度降低（1）故障危害。
真空断路器在真空泡内开断电流并进行灭弧，一旦真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起断路器爆炸。
而真空断路器本身没有定性、定量监测真空度特性的装置，所以，真空度降低故障为隐性故障，因而其危险程度也远远人于显性故障。
（2）原因分析。
真空度降低的主要原因有以下几点：①真空泡的材质或制造工艺存在问题，真空泡本身存在微小漏点，②真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；③分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响断路器的同期、弹跳、超行程等特性，使真空度降低的速度加快。
（3）预防措施。
选用真空断路器时，必须选用信誉良好的厂家所生产的产品；选用本体与操作机构一体的真空断路器；运行人员巡视时，应注意断路器真空泡外部是否有放电现象。
如存在放电现象，则真空泡的真空度测试结果基本上不合格，应及时停电更换；检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。
如何确定35kV变电站变压器经济运行方式
如何确定35kV 变电站变压器经济运行方式 电力变压器是电力系统中重要的电气设备。
众所周知，输送一定的电能时，输电线路的电压愈高，线路中的的电流和相应的线路损耗就愈小，为此需要升压变压器把交流发电机发出的电压升高到输电电压，通过高压输电线路将电能经济地送到用电地区，然后再用降压变压器逐步将输电电压降到配电电压，供用户使用。
在整个电力系统中，从发电直到最终用户，通常要经过3～5次变压器的变压传递。
变压器在传递电能的过程中，本身要消耗有功功率和无功功率。
据有关资料表明，变压器的总电能损耗约占整个电力系统全部损失的27％左右。
因此，合理的、准确的计算确定变压器最佳经济运行方式是是降耗节能的手段之一。
下面以一35kV 变电站为例，浅析如何确定两台主变的经济运行方式。
一、变电站一次主接线图及两台台变的基本参数：其参数如下：35kV 母线10kV Ⅱ段母线10kV Ⅰ段母线 110二、两台主变的技术特性优劣分析和综合功率损耗计算变压器在运行状态时，将产生有功损耗和无功损耗。
此处，我们以变压器的综合功率损耗进行计算分析，综合功率损耗是指变压器有功功率损耗和因其消耗无功功率使电网增加的有功功率损耗之和。
变压器综合功率经济运行是立足于电力系统总体最佳节电法，是既考虑有功电量节约，又考虑无功电量节约的综合最佳。
1、计算变压器在空载时电源侧的励磁功率(无功功率)5.4210085.05000100%11=⨯=⨯≈o N oa I S Q6.751002.16300100%22=⨯=⨯≈o N ob I S Q2、计算变压器额定负载时所消耗的漏磁功率(无功功率)3501000.75000100%11=⨯=⨯≈k N ka U S Q5.4721005.76300100%22=⨯=⨯≈k N kb U S Q3、比较两台主变单台运行时技术特性的优劣本变电站为二次变电站，故无功当量K Q 取0.02；则变压器空载和满载时的综合损耗为35.75.4202.05.6=⨯+=+=oa q oa oza Q K P P4035002.033=⨯+==+ka q ka kza Q K P P91.86.7502.04.7=⨯+=+=ob q ob ozb Q K P P45.445.47202.035=⨯+=+=kb q kb kzb Q K P P经济临界功率为：1804500040630045.4491.835.72222=--=--=NA kzaNB kzb ozboza LZ S P S P P P S即当负荷低于1804kVA 时，1＃主变运行经济，当负荷高于1804kVA 时，2＃主变运行经济。
35kV变电站电力设备故障原因分析与解决措施分析
35kV变电站电力设备故障原因分析与解决措施分析摘要：本文以35kV变电站为研究视角，针对35kV变电站电力设备故障的原因展开分析讨论，集中探讨如何有效防护变电站的安全运行并提出相应的解决方案。
期待为确保35kV变电站设备的安全稳定运行贡献绵薄之力。
关键词：35kV变电站；故障原因；解决措施引言：随着电力行业的飞速发展，人们在生产或生活中对电力资源的需求逐渐增多，其中变电站的健康运行直接影响着民生，如何进一步提高供电系统的安全稳定性，积极分析其故障原因和存在的问题，并提出相应解决措施和对策十分重要。
基于此，笔者针对“35kV变电站电力设备故障原因分析与解决措施分析”的研究具有现实意义。
一、35kV变电站运行方式某35kV变电站采用单母线主接线方式，有4回35kV出线。
采用两台主变压器并列的方式进行工作，其中一号主变容器为6300kVA，二号主变容器为4000kVA，6回10kV出线间隔。
35kV变电站的这种运行方式的优点在于当主供电的电源发生故障时，其他线路对母线的供电工作会快速开启，在切换过程中也可以极大的减少断电时间，而且两台主变压器采用并联的方式提高了供电的稳定性，提高了供电的冗余，保证了不管哪一台变压器出现故障，另一台都可以正常的进行供电工作，避免了断电的可能。
另外，在工作人员进行日常维护检修时，不用将所有电源进行断电处理，保证了电力的正常供应。
二、35kV变电站故障产生原因分析（一）一般故障变电站工作过程中，一般故障主要包括电压互感器熔丝熔断损坏，系统接地故障等。
其中，电力系统的接地处理可分为大电流接地系统和小电流接地系统。
前者包括直接接地、接地电抗和接地低电阻，后者包括高阻抗接地、消狐线圈接地和不接地。
电压互感器熔丝熔断或烧毁的直接原因是因为绕组中的电流过大，电流产生的热量过高因而烧毁了熔丝。
产生这种现象的主要有两方面原因，第一是由于铁磁谐振或线路弧光接地引起的过电压，一般情况下，电压互感器承受的过电压和绕组上通过的电流很小，但过电压不能很快消失，此时产生的热量不能及时发散出去，这就导致电压互感器的温度不断升高，当达到某一个极限承受值时，其内部的绝缘介质受热分解产生的气体发生膨胀，增加了内部压力，当内部压力超过其结构的极限承受能力便会发生电压互感器烧毁和爆炸事故。
电网运行分析报告
电网运行分析报告2022年，**供电网运行根本实现平安、稳定、经济运行；做到了运行方式安排合理、继电保护及自动装置正常动作。
由于充分发挥了110KV变电站1#主变有载调压及无功集中补偿电容器组的作用，使电网供电质量得到有效改善，取得了良好的社会效益和经济效益。
一、运行根本情况：**供电分公司现有35KV变电站7座，主变压器9台，总容量为27050KVA，35KV输电线路7条，10KV配电线路26条。
全年电网运行稳定，未发生电网瓦解、误调度、误操作等事故。
未发生设备损坏及人身伤亡事故。
二、运行方式情况：〔一〕35KV变电站：1、根据电网实际运行及负荷情况，按照年度电网运行方式安排表执行。
2、集中补偿电容器组投入运行。
〔其中35KVⅹⅹⅹ变电站未安装，35KVⅹⅹ变电站电容器组内电抗器烧坏未更换退出运行〕三、电量、负荷、电压、频率：全年总供电量9868.32万度，比拟上年〔8756.24万度〕增加1112.08万度，增长率12.7％。
全年最大负荷28169KW，最小负荷2323KW，平均负荷11373KW，负荷率61.2%，频率合格率100%，综合电压合格率99.5%。
四、主设备及线路运行异常、故障、检修情况：TZS设备管理资源网1、各站主设备及线路故障情况：35KVⅹⅹⅹ变电站在6月份气象灾害时造成主变内部故障，经大修后恢复正常运行；其它各变电站主设备均平安稳定运行。
110KVⅹⅹⅹ线故障跳闸3次，其中1次重合不成功；35KV变电站主变跳闸2次，35KV线路开关跳闸12次，比上年〔22次〕减少10次，其中重合不成功3次；10KV开关跳闸187次，比上年〔120次〕增加67次，重合闸不成功92次；统计表另附。
2、故障原因分析：线路故障原因：除自然灾害外，由于配电线路长，多在山区，雷雨天气较长，易于发生线路落雷，击穿瓷瓶或配电变压器避雷器等事故；还有配电变压器、拉线、绑线故障，以及外力因素导致倒杆、断线〔特别是无钢芯铝绞线〕、地埋电缆被挖断等。
(完整word版)继电保护35KV变电站
1 引言现如今，随着科学技术的飞速发展，继电保护器在35kV变电站中的应用也越来越广泛,他不仅保护着设备本身的安全,而且还保障了生产的正常进行,因此,做好继电保护的整定对于保障设备安全和生产的正常进行是十分重要的.继电保护装置广泛应用与电力系统，农网和小型发电系统，是电网及电气设备安全可靠运行的保证.加强继电保护管理，健全沟通桥梁,加强继电保护定值正定档案管理是提高继电保护定值整定的必要措施.变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂(所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
继电保护发展现状，电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力,因此,继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
随着电力系统的高速发展和计算机技术、通信技术的进步，继电保护技术面临着进一步发展的趋势。
国内外继电保护技术发展的趋势为：计算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。
继电保护的未来发展，继电保护技术未来趋势是向计算机化,网络化，智能化，保护、控制、测量和数据通信一体化发展.微机保护技术的发展趋势:①高速数据处理芯片的应用②微机保护的网络化③保护、控制、测量、信号、数据通信一体化④继电保护的智能化.2设计概述2。
1设计目的通过本课程设计,巩固和加深在《电力系统基础》和《电力系统继电保护与自动化装置》课程中所学的理论知识,基本掌握电力系统继电保护设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础.2。
2 设计内容35KV供电系统图,如图2。
1所示。
要求根据所给条件确定变电所整定继电保护设计方案,最后按要求写出设计说明书，绘出设计图样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV变电站运行方式分析35KV 变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。
一、 35KV变电站设备现状35KV 变电站现有两台S9-12500KVA变压器，有311、322 两回 35KV电源电缆供电， 35KV母线和 10KV母线都为单母线分段的主接线方式。
共有 40 回 10KV出线回路。
我港区现有 21 变电所（箱变）从 35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在 35KV变电站 10KV母线的两段上。
在与唐山供电公司签订的调度协议上我 35KV变电站运行方式为两台主变分列运行，即311、322、301、302 开关合， 345 开关分，501、502 开关合， 545 开关分。
二、我公司电网负荷现状最大负荷情况：最大电流（ A）时间50107.907.1007.1107.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我 35KV变电站总的最大负荷约为 100KVA。
35KV 变电站实际负荷情况：时间回路3114月份：3223115月份60KWH300kvaRhkwH425880kvarh286320kvarh有功KWH 无功 160720kvarh 注： 5 月总有功 KWH,2008年上半年总的有功电量为 KWH.故 35KV变电站平均负荷为： 3946KVA左右 (功率因数取 0.93)。
三、我 35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当 35KV变电站一路 35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我 35KV变电站可能的运行方式有:1)、一台变压器运行，另一台冷备。
即311、322 开关合， 301（302）合， 302（301）分， 345 分； 501（502）合， 502（501）分， 545 合。
2）、一台变压器运行，另一台热备。
即311、322 开关合，301、302、合， 345 分； 501 （502）合， 502（501）分， 545 合。
3）、两台变压器并列运行。
即311 （322）开关合， 322（311）开关分，301、302 合， 345 合；501、502 合， 545 合。
322（ 311）电缆在充电状态。
4）、两台变压器分列运行。
即311、322 开关合，301、302、合， 345 分；501、502 合， 545 分。
四、运行变压器损耗计算35KV 变电站变压器参数：1#主变：空载电流 I% =0.35%阻抗电压 UK%=7.61%空载损耗P0=12.90KW额定负载损耗PK=61.02KW2#主变：空载电流 I% =0.36%阻抗电压 U K%=7.56%空载损耗 P0=12.83KW额定负载损耗PK=61.31KW变压器空载损耗计算：有功损耗：P0=P0无功损耗：ΔQ0=SN* I%变压器负载损耗计算：有功损耗：ΔPT= P0+ PK(S30/SN)2无功损耗：ΔQT= Q0+ QK(S30/SN)2=SN(I%+ UK%(S30/SN)2)无功损耗对有功损耗的影响：P= kq QTS30:视载负荷（ KVA）SN:变压器额定容量Kq：对于二级供电的企业取0.065 QK:额定负载的无功损耗P K：额定负载的有功损耗1)、损耗计算1#主变空载损耗：有功损耗：P0=P0=12.90kw无功损耗：ΔQ0=SN* I%=12500x0.35%=43.75kvar无功损耗对有功的影响：ΔP1= kq ΔQT=0.065*43.75=2.84KW2#主变空载损耗：有功损耗：P0=P0=12.83kw无功损耗：ΔQ0=SN* I%=12500x0.36%=45kvar无功损耗对有功的影响：ΔP2= kq ΔQT=0.065*45=2.93KW当 1#主变带全部负荷运行时损耗：有功损耗：ΔPT= P0+ PK(S30/SN)2=12.90+61.02*（） 2=12.90+6.08=18.98kw 无功损耗：ΔQT= Q0+ QK(S30/SN)2=SN(I%+ UK%(S30/SN)2)=12500（0.36%+7.61%*0.099）=138.88kvar 无功损耗对有功的影响：Δp1= kq ΔQT=9.02 kw总有功损耗：ΔPT 总=28kw当 2#主变带全部负荷运行时损耗：有功损耗：ΔPT= P0+ PK(S30/SN)2=12.83+61.31*（） 2=12.83+6.13=18.96kw无功损耗：ΔQT= Q0+ QK(S30/SN)2=SN[I%+ UK%(S30/SN)2]=12500（0.36%+7.56%*0.099）=138.25kvar 无功损耗对有功的影响：Δp2= kq ΔQT=8.98 kw总有功损耗：ΔPT 总=27.94kw当两台主变平均带负荷运行时损耗：1#主变：有功损耗：ΔPT1= P0+ PK(S30/SN)2=12.90+61.02*（） 2=14.46kw无功损耗：ΔQT1=SN(I%+ UK%(S30/SN)2)=12500*（0.35%+7.61%*0.0256）=68.1kvar 总有功损耗：ΔPT=ΔPT1+kqΔQT1=18.89 kw2#主变：有功损耗：ΔPT2= P0+ PK(S30/SN)2=12.83+61.31*（） 2=14.40kw无功损耗：ΔQT2=SN[I%+ UK%(S30/SN)2]=12500*（0.36%+7.56%*0.0256）=69.12kvar总有功损耗：ΔPT=ΔPT1+kqΔQT1=18.89 kw所以两台主变同时平均带负荷运行时损耗为（并列或分列方式运行）：有功损耗：ΔPT总=ΔPT11+ΔPT2=37.78 kw无功损耗：ΔQT总=ΔQT1+ΔQT2=137.22kvar两台主变一用一备（冷备）时的损耗: 1#主变运行：有功损耗：ΔPT=ΔPT+Δp1=18.98+9.02=28kw无功损耗：ΔQT=ΔQT2=138.88kvar2#主变运行：有功损耗：ΔPT=ΔPT+Δp1=18.96+8.98=27.84kw无功损耗：ΔQT=ΔQT2=138.25kvar两台主变一用一备（热备）时的损耗: 1#主变运行：有功损耗：ΔPT总=ΔPT1+Δp1+ΔPT2+Δp2=18.98+9.02+12.83+2.83= 43.66kw 无功损耗：ΔQT总=ΔQT1+ΔQT2=138.88+45=183.88kvar2#主变运行：有功损耗：ΔPT总=ΔPT1+Δp1+ΔPT2+Δp2=18.96+98098+12.90+2.84= 43.58kw无功损耗：ΔQT总=ΔQT1+ΔQT2=43.75+138.25=182kvar五、综合分析1、综上可以得出按照我站设备和负荷情况分析得出，一台主变可以带全站负荷运行。
2、通过上面计算可得出当运行方式为两台主变一用一备（冷备）时的损耗的变压器损耗最小。
但是采用这种运行方式当运行变压器发生故障时停电面积太大，而且由于另一台变压器处于冷备状态，另变压器长期处于冷备状态，投入运行需进行投入试验，投入运行时间过长，不利于电网的可靠供电，影响生产运营用电。
综合考虑故本运行方式不可取。
3、采取两台主变并列运行方式，由于一台主变就满足全港用电的需求，两台主变并列运行大大增加了变压器损耗，从运行成本上不经济；又由于501、502 开关没有保护，当一台主变发生故障时501（502）开关不会自动跳开，容易造成故障主变反送电，引起二次事故，造成对故障变压器的二次伤害。
故此种运行方式也不可取。
4、另两种运行方式进行比较，当一台变压器发生故障时，采取分列运行方式进行供电，停电面积较小，是两台主变一用一备（热备）运行方式供电的一半，另当下面发生恶劣电气事故引起主变进线开关跳闸时停电面积采用分列运行方式供电也小，有利于安全可靠供电，提高电能质量。
两种运行方式的损耗进行比较，变压器分列运行方式的损耗较小。
有功损耗差值 :ΔPT差=ΔPT总-ΔPT 总分 =43.66-37.78=5.88kw无功损耗差值 :ΔQT差=ΔQT总-ΔQT总分 =183.88-137.22=46.66kvar故从经济角度考虑，采用两台主变分列运行方式每年可节约用电 51500 度，有显著的经济效益，另外可以减少无功损耗，提高功率因数，达到提高电能质量的目的，同时也能够减少电费支出。
分析可得两台主变分列运行的运行方式（两台变压器分别运行在两段母线上）是最为合理的运行方式。
另我公司与唐山供电公司签订的 35KV变电站调度协议上我 35KV变电站运行方式为两台主变分列运行，即311、322、301、302 开关合， 345 开关分，501、502 开关合， 545 开关分。
