定向井设计暨compass操作的指南
compass使用手册
2D变曲率图
3D变曲率图
3D变曲率图把非连续性分成高/低边(由于井斜误差引起)和左边/右边(由于方位误差引起).
3
可产生测斜和设计绘图比较分析。例如，你可以绘制MD和井斜、方位的关系。多图叠加可以比较同一井眼内不同的测斜，或绘制设计与钻进的关系。
4.
5.选择测深与方位的关系
你可以指定测深与方位的关系为第一张图。
指定垂深与狗腿的关系为第二张图,但这都不是事先约定的，用户可以自定义。
6.选择测深与方位的关系.
7.
8.单击Y轴选定Dogleg Severity.
9.单击
绘制组合测斜图形
1.选择测斜
2.选择附加测斜
3.
输入靶点
1.选择Edit
2.选择Site
确认的井眼轨迹应该是测斜或测斜的组合,可准确地描述井眼轨迹的形状。
如果你想追加测斜到确认的井眼轨迹，程序会问你是否要保存这个测斜到确认的井眼轨迹。此外,你可使用测斜历史编辑器随时改变确认轨迹的组合。
例如原始井眼可能由MWD工具进行测量。一旦下完套管，陀螺可能重新测量同一井段，MWD再测量下一井段，最后再用陀螺重新测量。
在井眼的轨迹是一个原始的地面井口或是侧钻.
例如,如果一口井有一个原井和两个侧钻，那么这口井就有三个井眼轨迹.
井眼轨迹剖面允许你以文件保存它们相应的测斜和设计.
参考确认的轨迹.
井眼轨迹设置
确认的井眼轨迹
井眼轨迹包含几种测斜。当进行防碰扫描,计算并不对应单个测斜,而是对应于确认的井
眼轨迹。所以当有高精度的测斜数据，及时更新确认的井眼轨迹是重要的。
称作主体设计(在设计设置屏幕的选择项中有一个主体设计标注).
COMPASS使用手册,兰德马克说明书
COMPASS for Windows for Windows of Landmark Graphics Co.简明使用手册目录一、COMPASS WELLPLAN FOR WINDOWS能简介二、COMPA NY SETUP - CREATE NEW COMP：公司设置-建立新的公司三、FIELD SETUP- CREATE NEW Fl：曲气田设置-建立新的油气田四、SITE SETUP- CREATE NEW SITE块设置-建立新的区块五、TEMPLATE EDITOR槽口模板编辑器六、WELLSETUP-CREATE NEW W E单井设置-建立新井七、WELLPATH SETUP-CREATE NEW WELLPAT迹设置-建立新的轨迹八、TARGET EDITOR?巴点编辑器九、NEW PLAN & OPEN PLAN井眼轨迹设计十、NEW SERVE Y& OPEN SERVE实测数据建立与编辑ANTICOLLISIO N防碰计算十WALL PLOT COMPOSERS 图制作十三、常用功能简介COMPASS WELLPLAN FOR WINDO功S B简介COMPAS（S 指南针）有三个核心功能：PLANNING （设计）按计划井眼形状设计井眼轨迹SURVEY（实测计算）已钻井眼实测数据的计算及轨迹预测ANTICOLLISION：防碰计算）井眼轨迹之间的距离计算除此之外，COMPAS还有以下功能：COMPANY SETUP 允许你为不同的公司设置COMPASSFIELD SETUP 为同一油田的所有平台定义通用的水平或垂直参考系统TARGET EDITOR 靶点编辑器，设置靶点位置及靶区形状TEMPLATE EDITOR 槽口编辑器，用于丛式井井口坐标计算REFERENCE DATUM ELEVATIONS^不同的海拔高度参照基准MAGNETIC CALCULATO R算不同磁场模型的磁场值GEODETIC CALCULATORS同地质坐标系之间的数值转换计算SURVEY TOOLS 定义不同测量工具的测量误差COMPANY SETUP - CREATE NEW COMPANY公司设置-建立新的公司建立一个新的公司，实际上就是为你建立的这个新公司对 COMPASS 件进行 一些基础参数设置，也就是 COMPANY SETUP 公司设置）。
定向井操作规程范文
定向井操作规程范文一、引言定向井是指在井斜段和水平段进行钻井的一种井型。
定向井常用于需要进行水平井工程的地质条件不适宜直井或者需要改善钻井效果的情况下。
为了确保定向井的施工质量和安全性，制定定向井操作规程十分必要。
二、定向井操作前的准备1.要确保钻井设备和工具处于良好状态，符合规范和操作说明要求。
2.需要对井眼测斜工具进行校准，确保其准确度达到操作要求。
3.要了解井口周边的地质情况和井斜段的方位，提前制定好钻井方案。
三、定向井的施工操作1.钻井中应该定期测量井斜和方位，及时掌握井斜度和方位的变化情况，保持井眼在规定的范围内。
2.钻进过程中应注意控制钻井液的循环，确保井底悬浮物不会对测斜数据造成干扰。
3.钻进过程中应定期检查和更换钻具，确保钻具状态良好。
4.当井斜度达到设计要求时，应及时进行井段封固作业，以确保井眼的稳定和井壁的完整。
5.在水平段进行钻井时，应注意控制钻头的进尺和钻进速度，避免过大的钻进力和振动对井眼和钻具造成损坏。
6.钻井过程中应定期测量井眼直径和井眼剩余强度，确保井眼状况符合要求。
四、安全措施1.在定向井施工过程中，要严格按照操作规程进行操作，做到每一步都符合操作要求。
2.钻井现场应设置安全警告标志，避免非相关人员进入作业区域。
3.在井口和周围区域要设置好防护措施，避免人员和设备的意外伤害。
4.钻井设备和工具要进行定期检修和维护，确保其安全可靠。
5.定向井施工结束后，要进行整理和清理工作，以确保现场整洁和安全。
五、定向井施工质量控制和检验1.钻井过程中应持续监测井眼的方位和井斜，及时做出调整，确保井斜和方位符合设计要求。
2.钻井完毕后，要对井眼进行测斜和测量，对比和分析实际数据与设计要求的偏差，找出问题并及时解决。
3.钻井记录要详细、准确，包括井斜度、方位等数据的记录，并保存好备案。
4.钻井现场要有专人进行质量监督和巡查，确保施工质量符合要求。
六、定向井施工后的总结和评估1.定向井施工完毕后，要对施工过程进行总结和评估，找出问题并总结经验教训，为后续工作提供参考。
Landmark 5000版本Compass设计轨迹主要步骤
（1） J 型如图稳斜段，1) 选选2) 选要Co 型设计图1所示，任意知道选择靶点数选择靶点。
选择两个未要求的造斜ompass J 型井眼道两个，计数据。
数据未知设计参斜点KOP深s 设计眼设计有计算其他两据靶点的图参数。
比如深度和造图计轨迹主图1 J ‐型井4个参数，两个。
TVD 、N/2 选择靶如说不知道造斜率。
如3选择两主要步井轨迹KOP 点井/S 、E/W 数点Target道最大井如下图3所个未知参步骤解析井深、造斜数据，或者斜角和稳所示。
参数析斜率、最者从靶点稳斜段长。
最大井斜、点下拉框中然后输入中入3) 点4) 设（2） S 型二维1) 选选点击Calcu 设计结果如型设计维S ‐型井设选择靶点数选择靶点。
late 按钮如列表所示设计有7数据。
数据。
如图4示。
如下图5 个参数，据靶点的所示。
图4 Calcula 图5所示J ‐型井设计图6 S ‐型井已知5个TVD 、N/ate 按钮示。
计结果 井轨迹个，计算其/S 、E/W数其余2个，数据，或者，如图6所者从靶点所示。
点下拉框中中2) 选要3) 输所有1st H 1st B Max 2nd FinalFinal 选择两个未要求的造斜输入其他参有参数的含Hold Lengt Build Rate imum Ang Hold Lengl Inclinatio l Hold Len 未知设计参斜点KOP 深参数。
含义如下th 第一个第一个造gle Held 最gth 第二个on 最终的gth从最参数。
比如深度和造图（如图9 个稳斜段长造斜率最大井斜个稳斜段长的井斜角后结束造图7 选择靶如说不知道造斜率。
如8选择两个）：长长度 造斜到靶点图9 S井设靶点数据道最大井如下图8所个未知参点。
如果不设计参数斜角和稳所示。
数不希望是直稳斜段长。
直线，可以然后输入以输入0入典型的S井3D剖面图如下图10和图11。
图10 S井典型设计3D视图（3） 3D 对于三维选择之后点击上果。
定向井设计暨compass操作指南讲解
第六章定向井设计暨compass操作指南一、定向井设计需要的基本数据1、单井(1) 所钻井井口的大地坐标，靶点的大地坐标并给出相应的经纬度，以及定向井的靶区描述（如定向井靶点半径，水平井等）。
(2) 井身结构及套管程序（给定垂深），以及所用套管的型号和单位重量。
(3)若下抽油泵，请给定垂深和该垂深下的前后井段。
(4) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。
(5) 该井分段所用的泥浆比重，塑性粘度，切力，屈服值等。
(6) 钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量。
(7) 可提供的钻杆和加重钻杆钢级、公称尺寸，震击器型号，钻头类型等等。
(8) 给定工程设计标准及特殊要求。
(9) 该区域内已钻井的定向井资料。
2、丛式井(1) 平台的槽口分布，槽口间距，平台结构北角，该平台的中心坐标（大地坐标）和经纬度，以及覆盖区内所有已钻井（包括探井）的井眼轨迹数据（井斜、方位等）。
(2) 丛式井的井口和靶点大地坐标及靶点垂深，定向井的靶区描述（如定向井靶点半径，水平井等），以及油底垂深和口袋长度等。
(3) 井身结构及套管程序（给定垂深），所用套管的型号和单位重量等。
.(4)若下抽油泵，请给定垂深和该垂深下的前后井段。
(5) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。
(6) 该井分段所用的泥浆比重、塑性粘度、切力、屈服值等。
(7) 钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量等。
(8)可提供的钻杆和加重钻杆钢级、公称尺寸，震击器型号，钻头类型等等。
(9)该区域内已钻井的定向井资料。
(10)给定工程设计标准及特殊要求。
二、丛式井设计1．丛式井的概念丛式井是指一组定向井（水平井），它们的井口是集中在一个有限范围内，如海上钻井平台、沙漠中钻井平台、人工岛等。
丛式井的广泛应用是由于它与钻单个定向井相比较，大大减少钻井成本，并能满足油田的整体开发要求。
2．丛式井设计应考虑的问题（1）．井身剖面在满足油田开发要求的前提下，尽量选择最简单剖面，如典型的“直一增一稳”三段制，这样将减少钻井工序，降低摩阻，减少钻井时复杂情况和事故发生的可能性。

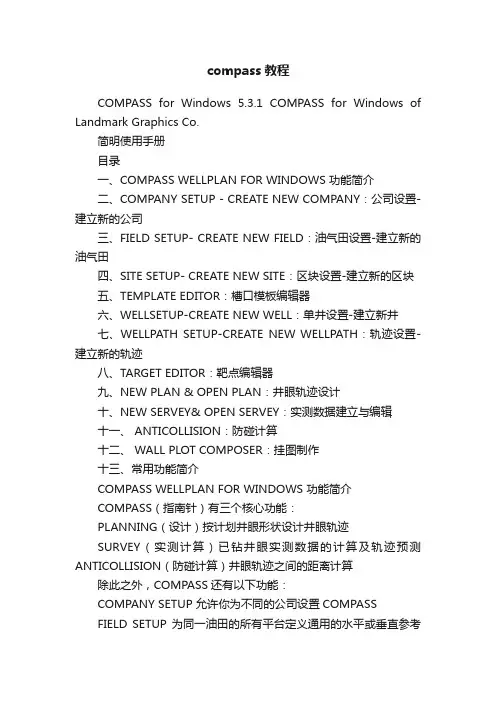

compass教程
compass教程COMPASS for Windows 5.3.1 COMPASS for Windows of Landmark Graphics Co.简明使用手册目录一、COMPASS WELLPLAN FOR WINDOWS 功能简介二、COMPANY SETUP - CREATE NEW COMPANY：公司设置-建立新的公司三、FIELD SETUP- CREATE NEW FIELD：油气田设置-建立新的油气田四、SITE SETUP- CREATE NEW SITE：区块设置-建立新的区块五、TEMPLATE EDITOR：槽口模板编辑器六、WELLSETUP-CREATE NEW WELL：单井设置-建立新井七、WELLPATH SETUP-CREATE NEW WELLPATH：轨迹设置-建立新的轨迹八、TARGET EDITOR：靶点编辑器九、NEW PLAN & OPEN PLAN：井眼轨迹设计十、NEW SERVEY& OPEN SERVEY：实测数据建立与编辑十一、 ANTICOLLISION：防碰计算十二、 WALL PLOT COMPOSER：挂图制作十三、常用功能简介COMPASS WELLPLAN FOR WINDOWS 功能简介COMPASS（指南针）有三个核心功能：PLANNING（设计）按计划井眼形状设计井眼轨迹SURVEY（实测计算）已钻井眼实测数据的计算及轨迹预测ANTICOLLISION（防碰计算）井眼轨迹之间的距离计算除此之外，COMPASS还有以下功能：COMPANY SETUP 允许你为不同的公司设置COMPASSFIELD SETUP 为同一油田的所有平台定义通用的水平或垂直参考系统TARGET EDITOR 靶点编辑器，设置靶点位置及靶区形状TEMPLATE EDITOR 槽口编辑器，用于丛式井井口坐标计算REFERENCE DATUM ELEVATIONS 定义不同的海拔高度参照基准MAGNETIC CALCULATOR 计算不同磁场模型的磁场值GEODETIC CALCULATOR 不同地质坐标系之间的数值转换计算SURVEY TOOLS 定义不同测量工具的测量误差COMPANY SETUP - CREATE NEW COMPANY公司设置-建立新的公司建立一个新的公司，实际上就是为你建立的这个新公司对COMPASS 软件进行一些基础参数设置，也就是COMPANY SETUP （公司设置）。
compass2003地理参数设置
Compass2003 地理参数设置方法
渤海钻探定向井技术分公司王栋
用Compass2003计算磁偏角等地理参数，要进行如下设置：
1.设置地磁模型project properties》general，将地磁模型选择最新的地磁模型，igrf每年更
新一次，例如现在是2013年，要使用IGRF2010，如果超过2015年的话就要用更新的地磁模型。
如图
2.设置地图信息project properties》Map info 其中选择China Gauss projection 并在map
zone 选择相应的高斯带，例如冀中地区基本上为20号带所以选择zone20，如图
3.输入坐标，输入井扣和靶点坐标，因为在前面已经选择了高斯带号，所以在坐标中要将
Y坐标前面的带号去掉，设定完成后能在右下角看到收敛角的大小，如图所示，
4.查看磁偏角的数值和其他地磁参数，Wellbore 》magnetics，可以看到选用的地磁模型版
本和计算出的磁偏角，磁倾角和磁场强度，如图所示，
5.查看其他参数，在主菜单左下角可以看到磁偏角和收敛角的直观图，如图所示
6.tools》magnetic caculater 中可以看到更详细信息，如图
关于compass2003的地理参数设置就说到这里，需要说明的是，设置地理参数信息是为了计算各项地磁参数，对于实际的井眼轨迹计算没有影响，即使不输入或者输入错了地理信息，计算的井眼轨迹包括中靶信息都是正确的，只是不能计算出正确的磁偏角，收敛角，磁倾角和地磁强度。
不会对工程计算产生恶劣的影响。
王栋
2013.1.31 任丘。
compass5000基本操作手册
COMPASS 2000操作使用手册目录目录....................................................................... 错误!未定义书签。
一．COMPASS概述................................................ 错误!未定义书签。
1．COMPASS优点：.......................................... 错误!未定义书签。
2．COMPASS主要具有三个主要的功能，同时还有一个功能强大的测绘工具。
......................... 错误!未定义书签。
3．COMPASS系统还有如下功能：............... 错误!未定义书签。
4．COMPASS还拥有如下一些实用工具...... 错误!未定义书签。
二．简要的操作指南 .......................................... 错误!未定义书签。
1．To open a wellpath（打开井眼）:... 错误!未定义书签。
2．To view wellpath:（查看井眼）....... 错误!未定义书签。
3．Open another wellpath（打开其它井眼）错误!未定义书签。
4．To Create a plan:（创建一个井的设计） [参看设计模块]...................................................... 错误!未定义书签。
5．To edit a survey:（编辑测量） [参看测量模块]............................................................... 错误!未定义书签。
6．To view a wellpath’s survey program:（查看井眼轨迹的测量组合）.............................. 错误!未定义书签。
Compass_2000_设计总结
Compass 2000 设计总结一、设计步骤：1、新建公司：文件－新建－公司，打开公司设置界面如下图：填入公司名，误差系统选择systematic Ellipse（椭圆系统），防碰设置中，扫描方法选择Closest Approach 3D（3D渐近）,误差表面选择Elliptical Conic（椭圆锥体）。
计算结果中，测斜数据计算方法选择Minimum Curvature（最小曲率），垂深参考选择“井口”，井斜方位变化率选择“测深”。
2、新建油田在公司下新建油田，打开油田设置界面如下图，输入油田信息。
地球参考系统中，测地学系统选择高斯-克吕格投影1942系统，区域选择19带（坐标系东坐标前两位数）。
地磁模型选择IGRF2010 。
系统高度参考数据名称下拉栏中选择系统垂直基准面（一般以mean sea Level（海平面）为基准）。
其他参数如图所示。
3、新建平台：在新建平台前，先设定默认单位制。
在工具菜单中选择单位设置，出现单位设置界面，如图所示：选择SI单位制，然后确定。
平台是指，在一个将要开发的油气田中，可能分为多个区块或者井组，一个区块或井组就是一个平台。
建立新区块，需输入这个区块的基本参数，包括中心坐标、高程坐标等。
：在油田下新建平台，出现平台设置，输入平台名称等信息；中心位置中，选择“地图”选项，在坐标系中输入参考井口坐标，方位参考中选择“网格方位”，计算收敛角。
高程参考中默认不填，随后会设定高度参考。
设置高程参考：在编辑菜单中选择平台，再选择高度参考菜单，出现设置界面，如图：4、新建井：在平台下新建一口井，设置井的参数：井口位置中，输入井口坐标或者参考平台井口中心偏移。
如果设置了槽口，在槽口下拉栏中，可以选择已编辑好的平台槽口号，此时被选择槽口的相对坐标及大地坐标将显示。
5、设置目标点（靶点）：在编辑-平台菜单下选择目标菜单，出现靶点设置界面。
在name&Location 选项卡中，填入靶点名称，垂深选择高度参考，中心位置中填入靶点位置参数。
定向井设计暨compass操作指南
第六章定向井设计暨compass操作指南一、定向井设计需要的基本数据1、单井1 所钻井井口的大地坐标,靶点的大地坐标并给出相应的经纬度,以及定向井的靶区描述如定向井靶点半径,水平井等;2 井身结构及套管程序给定垂深,以及所用套管的型号和单位重量;3若下抽油泵,请给定垂深和该垂深下的前后井段;4 该井所在地区的详细地质资料包括地质分层,岩性及风险提示等;5 该井分段所用的泥浆比重,塑性粘度,切力,屈服值等;6 钻机的游动系统重量,以及泥浆泵型号及功率和提供的工作排量;7 可提供的钻杆和加重钻杆钢级、公称尺寸,震击器型号,钻头类型等等;8 给定工程设计标准及特殊要求;9 该区域内已钻井的定向井资料;2、丛式井1 平台的槽口分布,槽口间距,平台结构北角,该平台的中心坐标大地坐标和经纬度,以及覆盖区内所有已钻井包括探井的井眼轨迹数据井斜、方位等;2 丛式井的井口和靶点大地坐标及靶点垂深,定向井的靶区描述如定向井靶点半径,水平井等,以及油底垂深和口袋长度等;3 井身结构及套管程序给定垂深,所用套管的型号和单位重量等;.4 若下抽油泵,请给定垂深和该垂深下的前后井段;5 该井所在地区的详细地质资料包括地质分层,岩性及风险提示等;6 该井分段所用的泥浆比重、塑性粘度、切力、屈服值等;7 钻机的游动系统重量,以及泥浆泵型号及功率和提供的工作排量等;8 可提供的钻杆和加重钻杆钢级、公称尺寸,震击器型号,钻头类型等等;9 该区域内已钻井的定向井资料;10 给定工程设计标准及特殊要求;二、丛式井设计1．丛式井的概念丛式井是指一组定向井水平井,它们的井口是集中在一个有限范围内,如海上钻井平台、沙漠中钻井平台、人工岛等;丛式井的广泛应用是由于它与钻单个定向井相比较,大大减少钻井成本,并能满足油田的整体开发要求;2．丛式井设计应考虑的问题1．井身剖面在满足油田开发要求的前提下,尽量选择最简单剖面,如典型的“直一增一稳”三段制,这样将减少钻井工序,降低摩阻,减少钻井时复杂情况和事故发生的可能性;2．井身结构根据地质要求和钻井目的,决定选用何种井身结构;3．造斜点造斜点应选在稳定、均质、可钻性较高的地层;造斜点深度的选择应考虑如下几点：A.相邻井的造斜点上下至少要错开15米以上,通常错开30～50米,防止井眼间窜通和磁干扰；B.中间井口用于位移小的井,造斜点较深;外围井口用于位移较大的井,造斜点较浅；C.如果设计的最大井斜角超过采油工艺或常规测井的限制或要求,应将造斜点提高或增加设计造斜率;4．造斜率在丛式井中,通常设计各井的造斜率为7～16°米;5．最大井斜角在保证油田开发要求的前提下,尽量不使井斜角太大,以避免钻井作业时,扭矩和摩阻太大,并保证其它作业的顺利进行,如电测、下套管作业等;常规测井工具通过的井段其最大井斜为62°;如果初始设计出最大井斜角达60°以上,则应适当调整造斜点和造斜率,使最大井斜不超过60°;当然,在一个丛式井平台上,可选择几口边缘井打水平井,以充分地利用平台,扩大采油面积;6．井口分配井口分配应考虑如下几点：A.用外围的井口打位移大的井,用中间的井口打位移较小的井;B.按整个井组的各井方位,尽量均布井口,使井口与井底连线在水平面上的投影图尽量不相交,且成放射状分布,以方便轨迹跟踪;C.考虑到钻井平台的最大额定载荷分布,将井斜大、位移大、井深较深的井安排在平台额定载荷大的地方;D.如果按照1、2、3的顺序仍有不能错开的井,可以通过调整造斜点或造斜率的方法来解决;7．防止井眼相碰直井段的井身要符合要求,762毫米30英寸套管要求倾斜度小于～l°;同排井在方位上要错开,避免干扰;邻井采用不同造斜率;表层套管下深要错开,斜井段在空间交叉的井,最小距离为20米,直井段安全圆柱半径为15米;8．合理安排钻井顺序首先要按地质、开发部门有关注水配产要求和进一步对地层情况的掌握来进行;可采用先外排井,后内排井的顺序,防止内排岩屑堆集须进行清理；或由底盘一侧向另一侧推进的方式;选择好一条合理的钻台井架移动路线,可省时省力;9．使用优质钻井液,减少摩阻;对于井斜过大、水平位移过大的井,采用顶部驱动钻井装置来改善钻井作业;10．上部井段采用集束钻井或集中打表层方式,可节约时间,提高钻井速度;三、钻井平台位置优选对于丛式井来说,优选平台位置,比一口定向井的设计更重要,且影响更大;除了考虑钻井工程方面的情况以外,还要考虑输油管道的建设、井场的地貌情况等,单从定向钻井的角度来优选,通常采用两种优选方式,一是累计水平位移最小,二是累计井深最少;1．累计水平位移最小的平台位置优选无论平台位置如何,靶点位置是一定的;因此,计算平台位置与靶点的距离,并使累计值最小就是这种优选方式的关键;靶点位置通常以座标值给定,即X,Y值,值得注意的是X值是南北方向的座标值,Y值是东西方向的座标值,即X值相当于北南位移,Y值相当于东西位移,水平位移的计算可依据两点间的距离公式来求到：2．累计井深最少的位置优选采用这种优选方式,首先要依照井底和井口位置进行试算;把所有井的轨迹全部设计出来,计算出累计的井深,然后改变井口位置,重新作轨迹设计,直到设计出最小的累计井深;无论哪一种平台位置优选方式,在确定其优选的井口位置时,必须保证所有井都能打成;因此,第一是平台上的少数井的水平位移不能特别大；第二是少数井的总井深不能特别深；第三是为了有利于进行丛式井作业,应尽可能少地进行绕障作业,至少在丛式井设计中,基本上不存在绕障问题;四、Compass软件简介1、基本概念Origins 来源1 1987 Jamiesion Technical Software--- DOS COMPASS2 1994 DRD of Tulsa --- WellpathDirectional Package3 1995 Munro Garrett---TargetDirectional Package4 1995 Landmark---COMPASS for WindowsDOS+Wellpath+Target2、测量基础1 Geodetic System大地测量系统Flat Earth－UTM－通用横向墨卡托图GPS- 全球定位系统CGP- 中国高斯投影2Ellipsoid参考椭球体WGS1984－1984年世界大地测量系统Krasovsky1940-1940年克拉索夫斯基3Geomagnetic ModelIGRF2000－2000年国际地磁参考场WMM95-1995年World magnetic Model4Local Co-ordinate5 map Co-coordinate平面直9角坐标系,相对位置 Easting-横EY坐标Nothing-纵NX坐标6 Global Co-coordinate地理坐标系,绝对位置Latitude纬度Longitude经度7 Lease Line租借线North/South-NS向投影East/West-EW向投影3、设计内容1 靶点限制条件、井眼轨迹2 定向造斜方法及后续控制方法3 测斜与计算4 钻柱扭矩及阻力4、设计原则1 根据油田勘探、开发部署的要求,保证安全钻井2 要有利于提高油气产量和采收率3 应有利于钻井、采油和修井作业4 应尽可能选择比较简单的剖面类型5、计算参数基本参数：井深、井斜、方位计算参数：垂深、N和E坐标、水平投影长度、垂直分量、井眼曲率狗腿严重度、闭合方位、闭合距……6、丛式井防碰扫描技术1.目的在丛式井设计和施工中,不仅要求中靶,而且要求防止两井交叉相碰进行邻井距离扫描有助于两井任一井深时的相对位置,以便采取相应的措施2.常用扫描方法介绍A.最近距离扫描：可以确定参考井井眼轴线上任一点到比较井井眼轴线的最近距离和最近距离扫描图B.法面距离扫描：可以确定参考点切线的法面与扫描点的交点,同时求出两点间的距离及相对方位,进而在极坐标平面上画出法面距离扫描图遇到丛式井防碰问题时,宜使用最近距离扫描法;了解分离系数SF的概念, 如左图所示;五pass软件操作方法1．创建公司点击 File—→New—→Company 出现下面界面：在公司属性中注意填写以下内容Anticollision2．创建油田Project注意红色箭头指示的地方一定要填上最新的地磁模型Geodetic Models根据实际情况,填入正确的大地投影系统和测量系统;例如,BZ25-1油田,应该选择如上参数,并选定合适的区域Map Zone,该数据由甲方提供;3．创建平台在Map一栏,填入该平台大地坐标值XN和YE,注意红色箭头的经纬度一定要和甲方给定的一致或在其给定的范围内;最后注意选定Grid North网格北;4. 创建槽口如果是单井,该步骤可以省略;下面以BZ25-1A平台为例,根据甲方给的资料,如下：平台槽口结构为4×9,间距为2列距×行距平台结构北角－度;步骤如下：点击槽口标志,然后点击Geometry将平台槽口当作整体来设计—→Rectangle进入如下界面：图 61、在红色框示意的空格内分别填入最左上方的槽口和中心槽口之间的间距;2、在蓝色框示意的空格内分别填入行数×行距列数×列距;然后点击保存出现如下槽口示意图：注意,我们规定在实际设计过程中规定槽口编号为从下向上编排即最左下角的编号应为01;接下来在图6中的绿色框中填入该平台的结构北角－度,然后点击Convert To Single Slot,将整体的平台转换为单个的槽口,如下图所示：5、井眼轨迹设计创建单井在红色框内填入转盘面的高度;打开一个plan,注意选择下图中红色框中的内容;接下来,按照甲方给定的数据输入靶点坐标包括X,Y值和深度注意在红色框内输入靶点深度注：需要在甲方给定的以海平面为基准的深度基础上再加上转盘面的高度;在蓝色框内分别输入XN和YE值;红色框内表示该靶为圆形靶,靶区范围为30m;下图所示为定向井设计方法,目前常用的为红色框中的四种;Slant：常用于二维定向井设计Dogleg Toolface：常用于扭方位、绕障、单靶点设计Hold：常用于稳斜设计Optimum Al ign：常用于双靶点和多靶点的设计下面以单靶点设计为例：方法1：选择Slant在红色框内分别输入造斜点和造斜率,;选上靶点,即可计算红色箭头表示的两项不参入计算;计算结果如下方法2：先选择Hold,表示造斜之前的稳斜段;如下图红框内所示;然后选择Dogleg Toolface,出现如下界面,选择红色框中所示内容,然后计算,出现如下界面：经过对比,两种设计方法计算得出的结果完全一致;双靶点井的设计方法：第一步同单靶点的设计方法2,先选择Hold稳斜,然后选择Optimum Al ign,出现下图：选中两个靶点,以3°/30m的造斜率计算即可;6、导出数据可以根据要求导出不同格式的数据如txt、excel、pdf等;方法如下：导出txt：点击file→export→survey data,进入界面如下：红色方框中的格式为定向井内部编写的格式每30m一点;导出excel,pdf格式：点击report→planning→standard plan,出现下面界面红色框内可根据需要选择不同的间隔点,蓝色框内是轨迹数据的范围,可以任意选择轨迹数据报告出来之后,点击save report to file,再点击上图中的红色框可以选择想要保存的格式;7、出图垂直投影图,水平投影图,3D立体投影图等垂直投影图：点击Plot→Section View或者直接点击快捷方式,点击File→Export→Graph Export→Windows Metafile保存即可;水平投影图：点击Plot→Plan View或者直接点击快捷方式,保存方法同上;3D立体投影图：点击Plot→3D View或者直接点击快捷方式,如果要将所有井的轨迹都加上,方法如下：点击Select Offset Designs ,在蓝色框内选择想要的设计类型,在红色框内选择想要的井,如下：点击OK,然后再点击Toggle Offset Designs,可以按照要求选择标注一口井的靶点 ,也可以选择标注所有井的靶点如上图所示;除以上作图方法外,还可以选择使用Wall Plot Composer来作图;点击出现如下界面,通过点击鼠标左键就可以画自己想要的各种轨迹图;如图所示：蓝框内为垂直投影图,红框内为水平投影图,绿框内为平台的槽口图;注：用这种方法作图的好处是可以将不同类型的图放在一起,如下图所示：8、防碰扫描方法的应用;点击Analysis,出现下图,点击Anticollision Settings出现右图,蓝色框内为扫描间隔点的距离,红色框内为扫描的井段范围,绿色框内为相邻两井间的误差椭圆中心距离;这些值都可以根据具体要求来设定;然后再点击即可出防碰扫描报告,如下：注意CC/SF/ES这3个英文简写所表示的定义;一般来说,随着井深的不断增加,CC值也是逐渐增大的;SF值一定要在以上才是安全范围;在创建公司时已经有规范如下图;9、设计过程种需要引起注意的一些问题;1 如何添加工具在做设计时,如果新建一个公司,首先需要将工具添加进去,可以将以前的公司的工具先导出export至某一目录下,再导入import至公司属性下的工具设置中;例如,将公司BOC中的工具先导出来,操作如下：新建公司cnooc后,点击将上述导出的工具导入,如下图所示;2如果转盘面高度发生变化,应该如何修改;例如某井初始RKB为28m,现在变为35m,操作方法如下：先选中现在的RKB高度点击设计属性：修改红色框中的深度标准;最后再将此处的高度修正即可完成;3投影方向的选择;点击Plan Design Properties→VertSection,如下图：可以根据需要选择不同的投影方向;4如何导入txt、excel等数据;A.导入txt数据,点击找到想要导入的txt文件,如左图如左图,选择红色框,蓝色框中选择纯数值的起始点,不能包含类似绿色框中英文或中文的任何字符;点击下一步：选择红色框中的选项点击下一步：按照左图中所示内容,选择红色框和蓝色框中的选项,点击完成即可;B.导入excel数据时,可以先将excel数据转化为txt格式的,然后按照上述步骤导入,也可使用下述方法：打开excel格式文件,复制survey数据的前项MD/INC/AZI,如下：点击,点击Open后剩下的步骤和上述导入txt格式文件的方法相同;5侧钻井的设计方法,如何使用tie on功能;首先新建一个Wellbore在红色框中选上希望从现有的那个Wellbore侧钻点击确定――creat plan选择红色框中的内容,然后在蓝色框中填入适当的侧钻深度,点击确定即可按照甲方要求进行下一步的设计;6如何使用平台优选功能;如左图,点击Tools――Site Optimiser;如左图,按照红色框中内容输入平均造斜点,造斜率,再点击Optimise,即可得出蓝色框计算出的平台中心位置;7导出xml格式数据时,最好注意将公司图标删掉,这样导出的文件占用空间小;如下：点击Delete将图片删除有时图片不只一张,需要反复删除才行;。
compass5000基本操作手册
COMPASS 2000操作使用手册目录目录....................................................................... 错误!未定义书签。
一．COMPASS概述................................................ 错误!未定义书签。
1．COMPASS优点：.......................................... 错误!未定义书签。
2．COMPASS主要具有三个主要的功能，同时还有一个功能强大的测绘工具。
......................... 错误!未定义书签。
3．COMPASS系统还有如下功能：............... 错误!未定义书签。
4．COMPASS还拥有如下一些实用工具...... 错误!未定义书签。
二．简要的操作指南 .......................................... 错误!未定义书签。
1．To open a wellpath（打开井眼）:... 错误!未定义书签。
2．To view wellpath:（查看井眼）....... 错误!未定义书签。
3．Open another wellpath（打开其它井眼）错误!未定义书签。
4．To Create a plan:（创建一个井的设计） [参看设计模块]...................................................... 错误!未定义书签。
5．To edit a survey:（编辑测量） [参看测量模块]............................................................... 错误!未定义书签。
6．To view a wellpath’s survey program:（查看井眼轨迹的测量组合）.............................. 错误!未定义书签。
COMPASS使用手册,兰德马克说明书
COMPASS for Windows 5.3.1 COMPASS for Windows of Landmark Graphics Co.简明使用手册目录一、COMPASS WELLPLAN FOR WINDOWS 功能简介二、COMPANY SETUP - CREATE NEW COMPANY：公司设置-建立新的公司三、FIELD SETUP- CREATE NEW FIELD：油气田设置-建立新的油气田四、SITE SETUP- CREATE NEW SITE：区块设置-建立新的区块五、TEMPLATE EDITOR：槽口模板编辑器六、WELLSETUP-CREATE NEW WELL：单井设置-建立新井七、WELLPATH SETUP-CREATE NEW WELLPATH：轨迹设置-建立新的轨迹八、TARGET EDITOR：靶点编辑器九、NEW PLAN & OPEN PLAN：井眼轨迹设计十、NEW SERVEY& OPEN SERVEY：实测数据建立与编辑十一、ANTICOLLISION：防碰计算十二、WALL PLOT COMPOSER：挂图制作十三、常用功能简介COMPASS WELLPLAN FOR WINDOWS 功能简介COMPASS（指南针）有三个核心功能：PLANNING（设计）按计划井眼形状设计井眼轨迹SURVEY（实测计算）已钻井眼实测数据的计算及轨迹预测ANTICOLLISION（防碰计算）井眼轨迹之间的距离计算除此之外，COMPASS还有以下功能：COMPANY SETUP 允许你为不同的公司设置COMPASSFIELD SETUP 为同一油田的所有平台定义通用的水平或垂直参考系统TARGET EDITOR 靶点编辑器，设置靶点位置及靶区形状TEMPLATE EDITOR 槽口编辑器，用于丛式井井口坐标计算REFERENCE DATUM ELEVATIONS 定义不同的海拔高度参照基准MAGNETIC CALCULATOR 计算不同磁场模型的磁场值GEODETIC CALCULATOR 不同地质坐标系之间的数值转换计算SURVEY TOOLS 定义不同测量工具的测量误差COMPANY SETUP - CREATE NEW COMPANY公司设置-建立新的公司建立一个新的公司，实际上就是为你建立的这个新公司对COMPASS软件进行一些基础参数设置，也就是COMPANY SETUP（公司设置）。
compass测量系统培训教程
Company Setup
Anticollision Settings
– Warning Levels or Rules
Error Ratio(误差比) Depth Ratio(深度比) Risk Based(风险底线)
Company Setup
Anticollision Settings
功能模块
定向井数据库 定向井设计 定向井测量 防碰扫描 完井报告 相关功能
图例
定向井数据库建立及管理
五级数据结构
– Company – Field – Site – Well – Wellpath
Company Setup
Company Setup
Survey Error Model(测量误差模型)
HDL
– 变化率 =狗腿基本长度x 测量变L2是结束井斜
Company Setup
Anticollision Settings(防碰设置)
– Scan Method(包括四种扫描方法)
(3D)Closest Approach (三维逼近法) Traveling Cylinder (法平面法 ) Horizontal plane (水平面法) Traveling Cylinder North (High Side+Azimuth)
Company Setup
Anticollision Settings(防碰设置)
– Scan Method
(3D)Closest Approach (三维逼近法)
Company Setup
Anticollision Settings(防碰设置)
– Scan Method
Traveling Cylinder (法平面法 )
Compass 2000 设计总结
Compass 2000 设计总结一、设计步骤：1、新建公司：文件－新建－公司，打开公司设置界面如下图：填入公司名，误差系统选择systematic Ellipse（椭圆系统），防碰设置中，扫描方法选择Closest Approach 3D（3D渐近）,误差表面选择Elliptical Conic（椭圆锥体）。
计算结果中，测斜数据计算方法选择Minimum Curvature（最小曲率），垂深参考选择“井口”，井斜方位变化率选择“测深”。
2、新建油田在公司下新建油田，打开油田设置界面如下图，输入油田信息。
地球参考系统中，测地学系统选择高斯-克吕格投影1942系统，区域选择19带（坐标系东坐标前两位数）。
地磁模型选择IGRF2010 。
系统高度参考数据名称下拉栏中选择系统垂直基准面（一般以mean sea Level（海平面）为基准）。
其他参数如图所示。
3、新建平台：在新建平台前，先设定默认单位制。
在工具菜单中选择单位设置，出现单位设置界面，如图所示：选择SI单位制，然后确定。
平台是指，在一个将要开发的油气田中，可能分为多个区块或者井组，一个区块或井组就是一个平台。
建立新区块，需输入这个区块的基本参数，包括中心坐标、高程坐标等。
：在油田下新建平台，出现平台设置，输入平台名称等信息；中心位置中，选择“地图”选项，在坐标系中输入参考井口坐标，方位参考中选择“网格方位”，计算收敛角。
高程参考中默认不填，随后会设定高度参考。
设置高程参考：在编辑菜单中选择平台，再选择高度参考菜单，出现设置界面，如图：4、新建井：在平台下新建一口井，设置井的参数：井口位置中，输入井口坐标或者参考平台井口中心偏移。
如果设置了槽口，在槽口下拉栏中，可以选择已编辑好的平台槽口号，此时被选择槽口的相对坐标及大地坐标将显示。
5、设置目标点（靶点）：在编辑-平台菜单下选择目标菜单，出现靶点设置界面。
在name&Location 选项卡中，填入靶点名称，垂深选择高度参考，中心位置中填入靶点位置参数。
landmark___COMPASS中文使用手册
COMPASS for Windows 5.3.1 COMPASS for Windows of Landmark Graphics Co.简明使用手册目录一、COMPASS WELLPLAN FOR WINDOWS 功能简介二、COMPANY SETUP - CREATE NEW COMPANY：公司设置-建立新的公司三、FIELD SETUP- CREATE NEW FIELD：油气田设置-建立新的油气田四、SITE SETUP- CREATE NEW SITE：区块设置-建立新的区块五、TEMPLATE EDITOR：槽口模板编辑器六、WELLSETUP-CREATE NEW WELL：单井设置-建立新井七、WELLPATH SETUP-CREATE NEW WELLPATH：轨迹设置-建立新的轨迹八、TARGET EDITOR：靶点编辑器九、NEW PLAN & OPEN PLAN：井眼轨迹设计十、NEW SERVEY& OPEN SERVEY：实测数据建立与编辑十一、ANTICOLLISION：防碰计算十二、WALL PLOT COMPOSER：挂图制作十三、常用功能简介COMPASS WELLPLAN FOR WINDOWS 功能简介COMPASS（指南针）有三个核心功能：PLANNING（设计）按计划井眼形状设计井眼轨迹SURVEY（实测计算）已钻井眼实测数据的计算及轨迹预测ANTICOLLISION（防碰计算）井眼轨迹之间的距离计算除此之外，COMPASS还有以下功能：COMPANY SETUP 允许你为不同的公司设置COMPASSFIELD SETUP 为同一油田的所有平台定义通用的水平或垂直参考系统TARGET EDITOR 靶点编辑器，设置靶点位置及靶区形状TEMPLATE EDITOR 槽口编辑器，用于丛式井井口坐标计算REFERENCE DATUM ELEVATIONS 定义不同的海拔高度参照基准MAGNETIC CALCULATOR 计算不同磁场模型的磁场值GEODETIC CALCULATOR 不同地质坐标系之间的数值转换计算SURVEY TOOLS 定义不同测量工具的测量误差COMPANY SETUP - CREATE NEW COMPANY公司设置-建立新的公司建立一个新的公司，实际上就是为你建立的这个新公司对COMPASS软件进行一些基础参数设置，也就是COMPANY SETUP（公司设置）。
COMPASS5000基本操作手册-PK
COMPASS 2000操作使用手册目录目录 (1)一．COMPASS概述 (7)1．COMPASS优点： (7)2．COMPASS主要具有三个主要的功能，同时还有一个功能强大的测绘工具。
(7)3．COMPASS系统还有如下功能： (8)4．COMPASS还拥有如下一些实用工具 (8)二．简要的操作指南 (9)1．To open a wellpath（打开井眼）: (9)2．To view wellpath:（查看井眼） (9)3．Open another wellpath（打开其它井眼） (9)4．To Create a plan:（创建一个井的设计） [参看设计模块] (9)5．To edit a survey:（编辑测量） [参看测量模块] (9)6．To view a wellpath’s survey program:（查看井眼轨迹的测量组合） (10)7．Anticollision（防碰） [参看防碰模块]. 10 四 Compass数据结构 (10)4.1 working at the Company level (10)4.2 working at the project level (31)4.3 Working at the site level (35)4.4 Working at the Well Level (38)4.5 working at the Wellbore level (42)4.6 Working at Plan design level (42)4.7 concepts (44)五 planning module (44)6．Template模板 (52)7．Targets 靶区 (64)五．Survey测量................................................. 错误!未定义书签。
1．Open a survey 打开一个测量............. 错误!未定义书签。
Landmark
Landmark----定向井计算软件之实际操作篇本操作手册只限于实际操作，仅供参考，请多加指正启动Compass计算软件界面：Figure1♠单位设置：点击Utilities下拉菜单，选择Units--点击Files—选择open，出现如上图1所示界面，可根据用户要求选择E nglish(英制单位)、si（公制单位）。
另外，点击edit可进行小数点的定义（如小数点后保留2位数字等）Figure2一、建立公司—New company（图2）：点击主菜单file（文档）选择new company或open。
“open”是指同一个公司（如塔里木第四勘探公司）文档里包括若干口井。
♠根据对话框提示输入必要的文字或数据。
例如：company-塔里木、division-第四勘探公司、group-XX钻井队（或其他）…♠Logo（图标）例如：可将DDDC图标添加至该程序（DWS）的子目录CONFIG中，然后根据图2logo下拉键查找所用图标既可（也可不选用图标）♠图2界面均为软件默认（操作时无需更改，除非有特殊要求）：1）Anticollision preferences(防碰扫描参考)栏中E rror system(系统误差)--选Systematic Ellipse（系统椭圆）、Scan method(扫描方法)—选Closest Approach 3D(三维最近扫描)、E rror surface(误差表面)—选E lliptical Conic（椭圆锥）；2）Survey calculation method选择Minimum Curvature(最小曲率法) ；3）在Separation Factor Warning Levels(分离警告)，如果正钻井和参考井的最近距离除以两口井在最近距离处分别的误差椭圆半径之和等于１，则两口井可能相碰，必须停止钻进。
如下：levle1—Ratio(1.00)—action—Stop drilling; levle1—Ratio(1.25)—action—watch;levle1—Ratio(1.50)—action—Cont. drilling♠填写完成后点击OK，结束对话框后，会出现提示“是否创建新油区”对话框。
compass操作指南
定向井设计暨compass操作指南一、定向井设计需要的基本数据1、单井(1) 所钻井井口的大地坐标，靶点的大地坐标并给出相应的经纬度，以及定向井的靶区描述（如定向井靶点半径，水平井等）。
(2) 井身结构及套管程序（给定垂深），以及所用套管的型号和单位重量。
(3)若下抽油泵，请给定垂深和该垂深下的前后井段。
(4) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。
(5) 该井分段所用的泥浆比重，塑性粘度，切力，屈服值等。
(6) 钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量。
(7) 可提供的钻杆和加重钻杆钢级、公称尺寸，震击器型号，钻头类型等等。
(8) 给定工程设计标准及特殊要求。
(9) 该区域内已钻井的定向井资料。
2、丛式井(1) 平台的槽口分布，槽口间距，平台结构北角，该平台的中心坐标（大地坐标）和经纬度，以及覆盖区内所有已钻井（包括探井）的井眼轨迹数据（井斜、方位等）。
(2) 丛式井的井口和靶点大地坐标及靶点垂深，定向井的靶区描述（如定向井靶点半径，水平井等），以及油底垂深和口袋长度等。
(3) 井身结构及套管程序（给定垂深），所用套管的型号和单位重量等。
.(4)若下抽油泵，请给定垂深和该垂深下的前后井段。
(5) 该井所在地区的详细地质资料（包括地质分层，岩性及风险提示等）。
(6) 该井分段所用的泥浆比重、塑性粘度、切力、屈服值等。
钻机的游动系统重量，以及泥浆泵型号及功率和提供的工作排量等。
(8)可提供的钻杆和加重钻杆钢级、公称尺寸，震击(7)器型号，钻头类型等等。
(9)该区域内已钻井的定向井资料。
(10)给定工程设计标准及特殊要求。
二、丛式井设计1．丛式井的概念丛式井是指一组定向井（水平井），它们的井口是集中在一个有限范围内，如海上钻井平台、沙漠中钻井平台、人工岛等。
丛式井的广泛应用是由于它与钻单个定向井相比较，大大减少钻井成本，并能满足油田的整体开发要求。
2．丛式井设计应考虑的问题（1）．井身剖面在满足油田开发要求的前提下，尽量选择最简单剖面，如典型的“直一增一稳”三段制，这样将减少钻井工序，降低摩阻，减少钻井时复杂情况和事故发生的可能性。
