两位三通电磁阀工作原理
二位三通电磁阀符号原理图解
二位三通电磁阀符号,二位三通电磁阀原理,二位三通电磁阀图解阀芯的事情位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换,三通是有三个通道通气。
好比:二位二通两位三通电磁阀原理电磁阀是一进一出(二个通道、最普凡是见);个通道与气源毗连,别的一个通道与执行机构的进气口毗连二位三通电磁阀控制气体是一进一出一排气(事情位置有二个);个通道与气源毗连,别的两个通道个与执行机构的进气口毗连,个与执行机构排气口毗连二位五通电磁阀控制气体是一进二出一排气(事情位置也是二个);个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装三位五通电磁阀控制气体是一进二出一排气(但事情位置有三个);个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装以下特此为大家提供二位三通电磁阀符号,二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示,希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号:二位三通电磁阀是两个位置三个通气口,其中一个为进气口(),另两个为出气口(,当电磁阀得电励磁是,和通,失电时和通两位指阀芯有两个位置,三通就是三个口,一个进气口,口,或者口,一个工作口,口,一个排气口,口。
分为常开常闭。
常开工作原理就是通电后,阀芯产生动作,开启气路,断电之后阀芯复位,关闭气路。
符号见图。
→二位三通电磁阀工作原理:一进二出:当电磁阀线圈通电时,出介质端第一路打开,第二路关闭;当电磁阀线圈断电时,出介质端第一路关闭,第二路打开;二进一出:当电磁阀线圈通电时,进介质端第一路打开,第二路关闭;当电磁阀线圈断电时,进介质端第一路关闭,第二路打开;此内阀两进口端前必需加单向阀一进一出:常闭式当电磁阀线圈通电时,接口通向接口,接口关闭;当电磁阀线圈断电时,接口关闭,接口通向接口;常开式当电磁阀线圈断电时,接口通向接口,接口关闭;当电磁阀线圈通电时,接口关闭,接口通向接口;二位三通电磁阀原理图:电磁阀的事情原理【气动元件】利用电磁线圈通电时,静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀,称为磁控方向阀,简称电磁阀这种阀便于实现电、气联合控制,能实现远间隔操作。
三通电磁阀的原理
三通电磁阀的原理
三通电磁阀是一种常用的控制设备,通过电磁阀的工作原理来控制液体或气体的流通方向。
其原理如下:
1. 弹簧中心原理:三通电磁阀由阀体、电磁铁和活塞组成。
阀体包含三个通道,分别是入口通道、出口通道和中间通道。
中间通道与入口通道和出口通道交叉连接。
当电磁铁未通电时,弹簧将活塞向一个方向推动,使中间通道与出口通道连接,入口通道则被封闭。
这种情况下,液体或气体从入口通道进入中间通道,然后通过出口通道排出。
2. 电磁吸合原理:当电磁铁通电时,产生磁场,吸引活塞,使其移动到另一个方向。
此时,中间通道与入口通道连接,出口通道被封闭。
液体或气体从入口通道进入中间通道,然后通过出口通道排出。
3. 双作用原理:有些三通电磁阀还可以根据需求进行双向流动控制。
当电磁铁通电时,活塞会移动到一个位置使中间通道既与入口通道连接,又与出口通道连接。
此时,液体或气体可以同时从入口通道进入中间通道,也可以从中间通道流向出口通道。
当电磁铁不通电时,活塞会被弹簧推回到原始位置,实现相反的流动方向。
综上所述,三通电磁阀通过电磁铁的工作状态来控制液体或气体的流动方向,具有灵活、可靠的特点,被广泛应用于液压、气动系统中的控制和调节。
什么是二位三通或五通电磁阀
什么是二位三通或五通电磁阀说明:在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
我来简单谈一下吧。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。

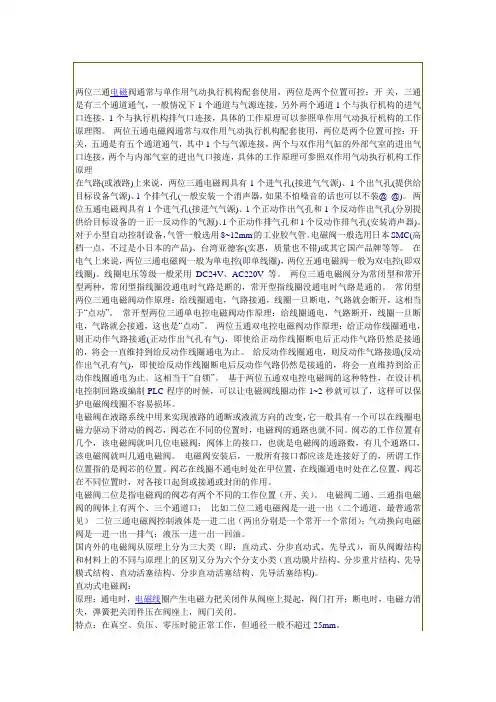

电磁阀工作原理oc
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。
(常开型与此相反)特点:在真空、负压、零压差时能正常工作,DN50以下可任意安装,但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。
特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
双电控二位五通工作原理:双电控二位五通防爆电磁阀,采用电磁先导阀控制活塞推动阀杆进行换向工作。
电磁铁I通电时活塞推动阀杆,使进气口IN与工作口1相通,工作口2与排气口E2相通,当断开电磁铁I同时给电磁铁II通电时,使进气口IN与工作口2相通,工作口1与排气口E1相通,从而达到换向作用。
四、安装指南:1、安装前,首先吹扫管路,避免焊渣等物搁损密封面。
2、安装时,请确定常开、常闭工作口,工作口1为常开工作口,工作口2为常闭工作口。
两位三通阀工作原理
两位三通阀工作原理
两位三通阀是一种常用的控制阀,它具有两个通道和一个控制通道,可以实现
两个流体流向的切换或者混合。
它的工作原理主要是通过阀芯的移动来改变流体的流向和流量,从而实现对系统的控制。
下面将详细介绍两位三通阀的工作原理。
首先,两位三通阀的结构由阀体、阀盖、阀芯和执行机构组成。
阀体内部有两
个入口和一个出口,阀芯通过执行机构的控制可以在两个入口和一个出口之间进行切换,从而实现不同的流体流向和流量控制。
执行机构可以是手动操作的,也可以是电动或气动控制的。
其次,两位三通阀的工作原理是基于阀芯的移动来实现的。
当阀芯处于某一位
置时,两个入口中的流体会分别流向出口,这时可以实现两个流体的分流。
当阀芯移动到另一位置时,两个入口中的流体会混合在一起流向出口,这时可以实现两个流体的混合。
通过不同位置的阀芯移动,可以实现流体的切换和控制。
最后,两位三通阀的工作原理还包括对流体流量的控制。
通过调节阀芯的位置,可以改变流体通过阀体的通道大小,从而实现对流量的调节。
这种流量控制可以通过手动操作或者自动控制来实现,可以根据系统的需要进行调整。
总的来说,两位三通阀的工作原理是通过阀芯的移动来实现对流体流向和流量
的控制。
它具有结构简单、控制灵活等特点,广泛应用于工业控制系统中。
希望通过本文的介绍,读者能对两位三通阀的工作原理有更深入的了解。
二位三通电磁阀的工作原理
二位三通电磁阀的工作原理1. 电磁阀是我们生活中常见的设备,它扮演着隐藏在电路背后的大角色。
要了解二位三通电磁阀的工作原理,我们得先从大的方向上入手,了解电磁阀的作用及其在日常生活中的应用。
1.1 电磁阀简介电磁阀啊,它就是形似水龙头的家伙,给流体通了一个开关。
你想想吧,它存在的意义何在?哟呵,它可以控制液体或者气体的通断嘛!这就像咱们家的水龙头,可以调节水流大小让水满足各种需要一样。
真是太方便啦!1.2 电磁阀的应用实际上,电磁阀可不仅仅是个水龙头,它的应用可是相当广泛的。
看看我们平时用到的洗衣机、冰箱、咖啡机,哪一个不需要它呢?它们都是需要电磁阀来控制水流或气流。
当然了,电磁阀也能运用于工业领域,比如输送管道中的液体流量控制,或者汽车发动机中的燃油供应。
2. 二位三通电磁阀的工作原理好了,接下来咱们来解析一下二位三通电磁阀的工作原理,它是怎样做到控制流体通断的呢?2.1 结构组成首先,我们得先扒拉一下这家伙的内部构造。
你看,它一共有三个部分——电磁线圈、阀体和阀芯。
电磁线圈就像它的大脑,它负责接受信号,展开一系列的操作。
阀体就是它的身体,威武地承载着其他部件,负责调度水流或气流。
而阀芯则是它的手臂,根据电磁线圈的指示,通过上下运动来控制通断。
2.2 工作原理咱们先假设电磁阀初始状态是关闭的,水流或气流是被阻断的。
这时候,电磁线圈会收到一个信号,就像收到了一道擂鼓声,立刻嗖的一下,把阀芯从阀座上拉开。
嗯,此时就好像士兵立正傲然站立,水流或气流顺畅通过。
不过,如果再来一个信号,咱们的电磁线圈又会如丧考妣,再响个擂鼓声,阀芯也是会顺势落下。
这一闭一开的操作,简直就是电磁阀的闪电舞蹈。
3. 电磁阀的神奇之处看看,咱们二位三通电磁阀可真是个神奇的家伙!它能在电路的调度下,遵循着信号的节奏,时不时地把水龙头打开或者关闭。
简直就是在进行一个流体的侠盗行动,灵活又调皮。
3.1 节约资源这种自动控制的特性,让电磁阀在节约资源上发挥了大作用。
什么是二位三通或五通电磁阀
问题:什么是二位三通或五通电磁阀说明: 在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V 、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC 程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
我来简单谈一下吧。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图介绍二位三通气动电磁阀作为一种常用的控制元件,广泛应用于工业自动化系统中。
它具有结构简单、可靠性高、响应速度快、安装方便等优点,在流体控制领域中发挥着重要的作用。
本文将深入探讨二位三通气动电磁阀的工作原理图,包括其基本构成、工作原理、控制电路原理等方面内容。
基本构成二位三通气动电磁阀主要由以下几部分组成: 1. 阀体:阀体是气动电磁阀的主要组成部分,通常由铸铁、不锈钢等材料制成,具有良好的耐压性能。
2. 气控阀芯:气控阀芯是二位三通气动电磁阀的关键部件,主要负责控制气体的通断,通常由铝合金、不锈钢等材料制成。
3. 电磁线圈:电磁线圈是二位三通气动电磁阀的动力源,当通电时,电磁线圈会产生磁场,从而吸引气控阀芯,实现气体的通断控制。
4. 弹簧:弹簧主要用于在电磁线圈通电结束后恢复气控阀芯的原始位置,确保气动电磁阀能够正常工作。
工作原理二位三通气动电磁阀的工作原理图如下:_______/ \__/ Coil \_ ____| | | |_| Spool Coil ___| || ________ ________________ ||_/ Spool \_||__________________________|其中,“Coil”表示电磁线圈,“Spool”表示气控阀芯。
工作过程如下: 1. 初始状态:当电磁线圈不通电时,弹簧压缩气控阀芯,使气控阀芯与阀体密封,阻止气体流通。
2. 通电状态:当电磁线圈通电时,电磁线圈产生磁场,磁场会吸引气控阀芯,使其与阀体分离,开启气体流通通道。
3. 通断控制:通过控制电磁线圈的通断,可以实现对气控阀芯的控制,从而控制气体的通断。
控制电路原理二位三通气动电磁阀的控制电路通常由开关元件、电源和电磁线圈组成。
控制电路原理图如下:_______________| |Switch --| Power Source |-- Coil|_______________|控制电路工作过程如下: 1. 初始状态:当开关处于断开状态时,电源无法通电,电磁线圈不产生磁场,气控阀芯与阀体保持闭合状态。
电磁阀工作原理
什么是二位三通或五通电磁阀两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理再简单谈一下吧。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
电磁阀原理及2位3通5通
国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀:
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。 在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。 常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。 两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。 给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
两位三通电磁阀工作原理
两位三通电磁阀工作原理
两位三通电磁阀是一种常用的控制元件,它可以控制液压、气压等介质的流动方向,广泛应用于工业自动化领域。
其工作原理可以分为两个方面:电磁原理和机械原理。
一、电磁原理
两位三通电磁阀的电磁原理是利用电磁铁的吸合和释放来控制阀门的开关。
电磁铁由线圈和铁芯组成,当通过线圈通电时,会产生磁场,磁场会使铁芯吸引,从而使阀门开启或关闭。
当线圈断电时,铁芯会失去磁性,阀门会回到原来的位置。
二、机械原理
两位三通电磁阀的机械原理是利用阀芯的移动来控制介质的流动方向。
阀芯是阀门的关键部件,它可以在阀门内部移动,从而改变介质的流动方向。
当电磁铁通电时,阀芯会被吸引,从而使阀门开启;当电磁铁断电时,阀芯会回到原来的位置,从而使阀门关闭。
综上所述,两位三通电磁阀的工作原理是通过电磁铁的吸合和释放来控制阀门的开关,同时利用阀芯的移动来改变介质的流动方向。
这种控制方式具有响应速度快、可靠性高、操作简单等优点,因此被广泛应用于各种自动化控制系统中。
两位三通电磁阀工作原理
两位三通电磁阀工作原理分类:汽车知识2007.8.23 14:47 作者:yapijingo | 评论:3 | 阅读:统计失败有同事问到这个,介绍下两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
两位三通两位五通电磁阀原理
两位三通两位五通电磁阀原理两位三通电磁阀是一种常用的电磁阀,用于控制液压或气动系统的流体流向。
该电磁阀有两个工作位置,即工作位置1和工作位置2,以及三个通道,即入口通道(P)、出口通道(A)和排空通道(R)。
当电磁阀处于工作位置1时,入口通道(P)与出口通道(A)相连,流体可以自入口通道(P)进入出口通道(A),从而实现流体流通。
而当电磁阀处于工作位置2时,入口通道(P)与排空通道(R)相连,出口通道(A)与排空通道(R)截断,此时,流体的流动被阻止。
两位三通电磁阀的工作原理是通过控制电磁力来实现流体的开关。
通常,两位三通电磁阀由一个电磁阀芯和一个电磁线圈组成。
当电磁阀的线圈通电时,会产生电磁力,使电磁阀芯被吸引,从而改变阀的工作位置。
当线圈断电时,电磁力消失,阀芯恢复原位。
在工作位置1时,电磁阀芯与阀座之间存在一个导管,导管连通入口通道(P)与出口通道(A),使流体可以自由流动。
当线圈通电时,电磁阀芯受到吸引力,向下运动,阀芯封住移动部件并与阀座接触。
在此位置,导管被阀芯堵住,流体无法通过导管进入出口通道(A),从而阻止了流体的流动。
在工作位置2时,导管被连接到排空通道(R),而入口通道(P)与排空通道(R)相连。
当线圈通电时,电磁阀芯向上运动,将导管从出口通道(A)上拔出,并与排空通道(R)连接。
此时,出口通道(A)与排空通道(R)相连,流体可以从出口通道(A)排空到外部环境,从而达到阻止流体流动的目的。
通过控制线圈的通电和断电,可以控制两位三通电磁阀的工作位置,进而实现液压或气动系统中流体的流向控制。
两位五通电磁阀是一种常用的电磁阀,用于控制液压或气动系统中复杂的流体流向。
两位五通电磁阀与两位三通电磁阀的主要区别在于通道数量。
两位五通电磁阀有两个工作位置,即工作位置1和工作位置2,以及五个通道,即入口通道(P)、出口通道(A)、进油通道(B)、回油通道(T)和中间通道(P1)。
两位五通电磁阀与两位三通电磁阀的工作原理基本相同,通过控制电磁力来实现流体的开关。
电磁阀双电控和单电控区别
电磁阀双电控和单电控区别
单电控电磁阀:
即只有一个电磁线圈,一般用在2位3通电磁阀,线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
双电控电磁阀:
即有两个电磁线圈,一般用在两位五通电磁阀,两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒,可以保护电磁阀线圈不容易损坏。
[精华]单电控与双电控
单电控:即只有一个电磁线圈,一般用在2位3通电磁阀,线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
双电控:即有两个电磁线圈,一般用在两位五通电磁阀,两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
几位几通电磁阀是换向阀,他只有常态之说,比如:常态:P口通A口,常态P口通B口。
没有常开常闭之说。
你所说的电磁阀多数是流体电磁阀,不是用来换向的,是装在管道上面用来开关的。
“单线圈运用与两位三通,双线圈运用与两位五通”我不认可这个观点,我还是上面的观点,两位五通和两位三通都可以安装双线圈或者单线圈,具体使用单线圈还是双线圈,取决与工艺或者仪表的要求!如果一定要说什么电磁阀是必须用双线圈控制的,那只有三位多通阀,他可能是三通,可能是四通,也可能是五通,用双线圈的原因不是因为通路多少,而是应为位数,因为是三位的阀门,所以这个阀门的阀轴用动的时候就需要在三个位置上停留,上面的说的两个位置肯定能做到,左位和右位。
第三个位置就是在左位与右位之间的中间位置,这样就需要在阀轴(芯)两端产生一对力一样的的平衡力,只有在两个线圈同时得电的的时候,阀轴(芯)两端两变同时产生相同压力的气源。
两位三通电磁阀符号
两位三通电磁阀符号一、电磁阀的作用和原理电磁阀是一种控制液体或气体流动的装置,通过电磁力的作用来控制阀门的开关。
它广泛应用于工业自动化领域,如流体控制系统、液压系统、气动系统等。
电磁阀通常由电磁铁和阀体两部分组成,当电磁铁通电时,产生的磁场会使阀体内的活塞移动,从而改变阀门的开关状态。
二、两位三通电磁阀的定义和特点两位三通电磁阀是一种常用的电磁阀类型,它具有两个工作位置和三个通道。
两位三通电磁阀的工作位置通常是开和关,而三个通道分别是入口、出口和中间通道。
当电磁阀处于开启状态时,中间通道与入口相连,液体或气体可以流动;当电磁阀处于关闭状态时,中间通道与出口相连,阻止液体或气体的流动。
两位三通电磁阀具有以下特点: 1. 结构简单,制造成本低。
2. 操作方便,响应速度快。
3. 可靠性高,寿命长。
4. 适用于控制液体和气体的流量、方向和压力。
三、两位三通电磁阀的符号表示两位三通电磁阀的符号表示遵循国际标准ISO 1219-1,采用图形符号来表示不同的元件和其功能。
对于两位三通电磁阀,其符号表示如下:符号中的箭头表示流动方向,方框表示电磁铁,圆圈表示阀体,中间的线表示中间通道。
当电磁阀通电时,箭头指向中间通道,液体或气体可以从入口流入中间通道,然后从出口流出;当电磁阀断电时,箭头指向出口,中间通道与出口相连,阻止液体或气体的流动。
四、两位三通电磁阀的工作原理两位三通电磁阀的工作原理基于电磁力的作用。
当电磁阀通电时,电磁铁产生的磁场使阀体内的活塞向上移动,使中间通道与入口相连,液体或气体可以流动;当电磁阀断电时,电磁铁失去磁性,活塞由于自身重量和弹簧的作用向下移动,使中间通道与出口相连,阻止液体或气体的流动。
两位三通电磁阀的工作过程如下: 1. 电磁阀处于关闭状态,中间通道与出口相连,入口与中间通道隔离。
液体或气体无法通过电磁阀流动。
2. 控制电磁阀通电,电磁铁产生磁场,使活塞向上移动。
中间通道与入口相连,液体或气体可以从入口流入中间通道。
两位三通电磁阀 结构
两位三通电磁阀结构
两位三通电磁阀是一种常用的控制装置,用于调节流体的流动方向。
它由两个
控制口和一个通道组成,通常用于控制气体、蒸汽或液体的流动。
两位三通电磁阀的结构通常由主体、阀芯和线圈三部分组成。
主体是整个阀的
外壳,起到保护内部结构的作用。
阀芯是连接两个控制口的部件,通过线圈的电磁作用来控制阀芯的开启和关闭。
线圈则是阀芯的驱动部分,通过供电来产生磁场以控制阀芯的运动。
在工作中,两位三通电磁阀通常有两种状态:开启状态和关闭状态。
当电磁阀
的线圈通电时,电磁力会使阀芯向一个方向运动,打开其中一个控制口,并关闭另一个控制口。
反之,当线圈断电时,阀芯会回到初始位置,关闭其中一个控制口,并打开另一个控制口。
通过这种开启和关闭的动作,流体可以按照要求的方向流动。
两位三通电磁阀的主要优点是具有简单、紧凑的结构,使用方便,且响应速度快。
它们被广泛应用于各种自动控制系统中,如空调系统、水处理系统、暖通空调系统等。
总之,两位三通电磁阀是一种常见的控制装置,具有简单、紧凑的结构,通过
线圈的电磁作用来控制阀芯的开启和关闭,从而调节流体的流动方向。
它们在自动控制系统中扮演着重要的角色,提供了便捷和高效的流体控制解决方案。
冰箱电磁阀工作原理图
————————————————————————————————作者:————————————————————————————————日期:1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀,共有三个接口,即:进口管和两个出口管A、B (见图1)。
A 出口管为常开出口管,B 出口管为常闭出口管。
接头A 和阀芯的资料为软磁不锈铁,接头B 的资料为不导磁的不锈钢。
两位三通电磁阀职业原理图1在电磁阀没有接通电源的时候,阀芯在弹簧A 的的作用下,保持在接头 B 一端,阀芯内密封垫B 密封铜芯B 上的阀口B,从而切断出口管B 所连接的管路。
此时,进口管经过阀芯上的气槽与出口管A 保持常通。
当电源向电磁阀输入额定电压的交流电流,被整流电路整流后,经线圈引线引入直流线圈,产生一个相对固定的电磁场。
在此电磁场的作用下,接头A 和阀芯被磁化,使得阀芯克服弹簧力被磁吸力吸到接头A 一端,阀芯内密封垫A 密封铜芯A 上的阀口A,从而切断出口管A 所连接的管路。
此时,进口管与出口管B 保持通电常通。
电磁阀断电后,直流线圈产生的磁场消失,同时,接头A 和阀芯退磁,相互间的吸合力也消失,阀芯在弹簧A 的的作用下,推向接头B,并保持在接头B 一端,从而切断出口管B 所连接的管路,连通出口管A 所连接的管路。
2. SDF0.8 3/2-4.1 双稳态二位三通脉冲电磁阀双稳态二位三通脉冲电磁阀 (以下简称电磁阀) 是利用导磁物体在一组极性相斥的永磁场中心,该导磁物体无法停留在磁场中心的原理(见图2)而设计的一种电磁阀。
图2这种电磁阀有二个固定的职业状态,这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的,因此它的任何一种状态均不必用电能来维持状态的固定(见图3) 。
当必要将电磁阀的一个固定状态转换成另一个固定状态时,只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换,当转换过程实现后,切断电磁阀的线圈上的驱动电流,并又由永磁铁所产生的永磁力维持其状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
两位三通电磁阀工作原理
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。
阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。
电磁阀安装后,一般所有接口都应该是连接好了的,所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置,在线圈通电时处在乙位置,阀芯在不同位置时,对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置(开、关)。
电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口;比如二位二通电磁阀是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体是一进二出(两出分别是一个常开一个常闭);气动换向
电磁阀是一进一出一排气;液压一进一出一回油。
国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀:
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
先导式电磁阀:
原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
