回流焊工艺流程
回流焊工艺流程
回流焊工艺流程回流焊是一种常用的表面贴装焊接工艺,广泛应用于电子产品的制造过程中。
它通过将电子元器件粘贴在PCB板上,并经过一定的预热和焊接过程来实现焊接。
以下将介绍回流焊的工艺流程。
首先,准备工作在进行回流焊之前,需要准备工作。
首先是准备好焊接设备,包括回流焊炉、PCB板,以及所需的电子元器件。
然后要对PCB板进行检查,确保没有任何缺陷或损坏,如裂纹、疏漏等。
如果有需要修复的地方,必须提前进行修复。
此外,还要准备好焊膏和焊锡丝等必要的焊接材料。
第二,粘贴元器件粘贴元器件是回流焊的第一步,也是最关键的一步。
首先,需要将PCB板放在一个固定的台座上,使其稳定。
然后,根据元器件的安装位置,在PCB板上涂抹适量的焊膏。
接下来,将电子元器件逐一放在焊膏上,确保位置准确。
在这个过程中,需要非常小心和细致,以确保元器件放置正确,没有错位或倾斜。
第三,预热阶段粘贴好所有元器件后,进入预热阶段。
此阶段的目的是使整个焊接区域达到适当的温度,以准备后续的焊接。
回流焊通常采用热风对PCB板进行加热。
根据焊接要求,预热时间和温度可以进行调整。
一般来说,预热的温度在100-180℃之间,预热时间在1-5分钟之间。
第四,焊接阶段预热完成后,进入焊接阶段。
焊接是回流焊的核心过程。
通过升温到适当的温度来烧结焊膏,并将焊膏中的焊锡熔化,使其与PCB板和元器件连接起来。
同时,焊锡中的助焊剂会起到去氧化和去污的作用,确保焊接质量。
焊接温度和时间取决于焊接质量要求和元器件的要求。
最后,冷却阶段焊接完成后,需要进行冷却。
冷却是回流焊过程中的最后一步,也是非常重要的一步。
它可以使焊接点冷却到室温,并使焊点与PCB板及元器件之间的连接得到巩固。
在冷却过程中,需要注意避免外力的干扰,以免焊接点受到损坏。
总结起来,回流焊工艺流程包括准备工作、粘贴元器件、预热阶段、焊接阶段和冷却阶段。
一次完整的回流焊过程需要注意每个环节的细节和要求,以确保焊接质量和稳定性。
回流焊原理以及工艺
回流焊机原理以及工艺1.什么是回流焊回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料,实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上,回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接;之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊机原理分为几个描述:(回流焊温度曲线图)A.当PCB进入升温区时,焊膏中的溶剂、气体蒸发掉,同时,焊膏中的助焊剂润湿焊盘、元器件端头和引脚,焊膏软化、塌落、覆盖了焊盘,将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时,使PCB和元器件得到充分的预热,以防PCB突然进入焊接高温区而损坏PCB和元器件。
C.当PCB进入焊接区时,温度迅速上升使焊膏达到熔化状态,液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区,使焊点凝固此;时完成了回流焊。
2.回流焊机流程介绍回流焊加工的为表面贴装的板,其流程比较复杂,可分为两种:单面贴装、双面贴装。
A,单面贴装:预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。
B,双面贴装:A面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→B面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。
回流焊的最简单的流程是"丝印焊膏--贴片--回流焊,其核心是丝印的准确,对贴片是由机器的PPM来定良率,回流焊是要控制温度上升和最高温度及下降温度曲线。
"回流焊机工艺要求回流焊技术在电子制造领域并不陌生,我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制,焊接过程中还能避免氧化,制造成本也更容易控制。
这种设备的内部有一个加热电路,将氮气加热到足够高的温度后吹向已经贴好元件的线路板,让元件两侧的焊料融化后与主板粘结。
回流焊工艺流程
双面板焊接工艺2012-07-26和单面的Reflow 条件基本没有差异,但是第一面的比较重的零件要点胶,另外有些PTH 零件要考虑其他的置件方法第一次过炉的(B面)优先是Chip类轻,短小型的零件的一面,第二次过炉的(A面)应该是BGA,接口等比较体积大,分量重类型的零件一面。
普通双面板OSP工艺,两面锡膏我们生产的双面板,使用的OSP工艺,两面锡膏(有高密度0.65间距的IC,要求平整度,不建议喷锡工艺),回流温度255,使用的无铅305锡膏。
目前存在的问题是:通孔上锡个别孔,约30%的孔上锡不能满足75%;老板认为波峰还有调整的空间在里面;我认为目前行业OSP的局限性就存在着,好的高一代的药水价格偏高,可以解决这个问题,但涉及生产成本势必抬高PCB的价格。
请业界高手讨论。
注:1.我的DOE实验:拿空板做,一次锡膏,两次锡膏,不过回流,然后一块拿到波峰上过,效果很明显有差异;这是否可以说明:目前行业内,OSP自身的耐高温性,及耐高温次数尚未有突破?-----我也咨询OSP高工,及PCB厂家,目前大面积的一般价格低廉的OSP药水还达不到双面锡膏的要求;2.09年4月曾经做过小日本DZ的板(一面锡膏,一面红胶),当时小日本从DZ拿过来的板,我第一时间就注意到其板的通孔上锡也有一些(较低比例10%)不良,就提出过这个问题。
当时我厂生产时使用的为0507的锡条,上锡不良出现比例稍大于DZ的,老板叫更换305的锡条,但上锡效果仍无多大改善;请来的日本波峰专家在这里调试了几天,也没什么改变,曾怀疑助焊剂,也换过;助焊剂的量也调整过,也曾用牙刷蘸取助焊剂直接刷到相关孔里面,使用的也是新劲拓波峰设备;总之没有什么改变,即没有改善上锡效果,后来经沟通可以接受。
双面回流+波峰焊工艺我这里同一条波峰,都是双面锡膏板(305的锡膏,回流焊温度255)1.使用双面OSP的板,每一块PCB上总是有10--20%的通孔上锡,达不到75%的通孔上锡高度;注:两面的焊接能保证,回流后到波峰的时间都小于24小时;问题是通孔上锡不能完全保证;2.使用双面喷锡工艺的板,不怎么调试就可以满足通孔上锡高度,即100%的孔100%的上锡高度。
回流焊过程
回流焊过程回流焊是一种常见的电子元器件连接技术,广泛应用于电子制造行业。
它通过加热焊接区域,使焊膏融化并与焊盘和元器件引脚形成可靠的焊接连接。
本文将介绍回流焊的基本原理、工艺流程以及常见问题和解决方法。
回流焊的基本原理是利用热传导的方式将焊接区域加热至焊接温度,使焊膏融化并与焊盘和元器件引脚形成连接。
焊接温度一般在220℃至260℃之间,具体取决于焊膏的熔点。
热源可以是热风、红外线或者蒸汽等。
回流焊的工艺流程一般包括以下几个步骤:首先是准备工作,包括准备焊接设备、调试焊接参数、检查焊膏和元器件等;接下来是贴膏,即在焊盘上涂抹焊膏;然后是贴片,将元器件粘贴到焊盘上;接着是预热,将焊接区域加热至预定温度;最后是冷却,待焊接区域冷却后,焊接过程完成。
在回流焊过程中,常见的问题包括焊接温度不足、焊膏过多或不均匀、焊接时间过长等。
这些问题可能导致焊接不良或者元器件损坏。
解决这些问题的方法包括调整焊接参数、更换焊膏或者优化焊接工艺。
在回流焊过程中,需要注意的是焊接温度和焊接时间的控制。
焊接温度过高可能导致元器件损坏,而焊接温度过低则会导致焊接不良。
焊接时间过长可能导致焊盘和元器件引脚受热过多,从而影响焊接质量。
因此,合理设置焊接温度和焊接时间是确保焊接质量的关键。
回流焊作为一种高效、可靠的焊接技术,被广泛应用于电子制造行业。
它不仅可以提高焊接质量和效率,还可以减少人工操作,降低生产成本。
然而,回流焊也存在一些局限性,例如对元器件和焊膏的要求较高,对焊接设备和工艺的控制要求严格等。
因此,在进行回流焊时,需要根据具体情况选择合适的焊接参数和工艺,以确保焊接质量和稳定性。
回流焊是一种重要的电子元器件连接技术,具有广泛的应用前景。
通过合理设置焊接参数和工艺,可以实现高质量、高效率的焊接。
然而,在实际应用中,仍需注意焊接温度和焊接时间的控制,以及解决常见问题和提高工艺稳定性。
只有不断改进和优化回流焊技术,才能更好地满足电子制造行业的需求。
回流焊工艺流程
回流焊工艺流程一、概述回流焊是一种常用的电子元器件表面贴装工艺,它通过高温熔化焊锡膏,使其与电路板上的焊盘和元器件引脚相互连接。
本文将详细介绍回流焊的工艺流程。
二、准备工作1. 焊接设备:回流焊炉、印刷机等;2. 焊接材料:钢网板、焊锡膏等;3. 焊接工具:镊子、吸锡器等;4. 焊接环境:无尘室或洁净室。
三、印刷钢网板1. 准备好钢网板和印刷机;2. 在钢网板上涂抹适量的胶水,均匀分布在整个钢网板上;3. 将印刷机放置在钢网板上,通过压力将胶水压到印刷机孔洞中;4. 将印刷机移开,让钢网板完全干燥。
四、贴装元器件1. 准备好电路板和元器件;2. 在电路板上涂抹适量的焊锡膏,均匀分布在整个电路板上;3. 将元器件放置在电路板上,对齐焊盘和引脚;4. 使用镊子或吸锡器将元器件固定在电路板上。
五、回流焊1. 准备好回流焊炉;2. 将电路板放置在回流焊炉中;3. 开始加热,升温速度约为2-3℃/s,直到达到预设温度(通常为230-250℃);4. 维持温度一段时间(通常为60-120秒),使焊锡膏完全熔化并与焊盘和引脚相互连接;5. 冷却至室温,取出电路板。
六、检测1. 对焊点进行目视检查,确保没有明显的缺陷;2. 进行X射线检测和AOI检测,以确保所有的焊点都满足质量标准。
七、清洗1. 准备好清洗设备和清洗液;2. 将电路板放入清洗液中,轻轻搓揉几分钟;3. 取出电路板,用水冲洗干净;4. 用干净的气体吹干电路板。
八、包装1. 准备好包装材料和设备;2. 将电路板放入包装材料中,如泡沫盒或防静电袋中;3. 进行包装,标记相关信息。
九、总结回流焊是一种常用的表面贴装工艺,通过以上的步骤可以完成回流焊的工艺流程。
在实际操作中,需要严格控制温度、时间和环境等因素,以确保焊点的质量和稳定性。

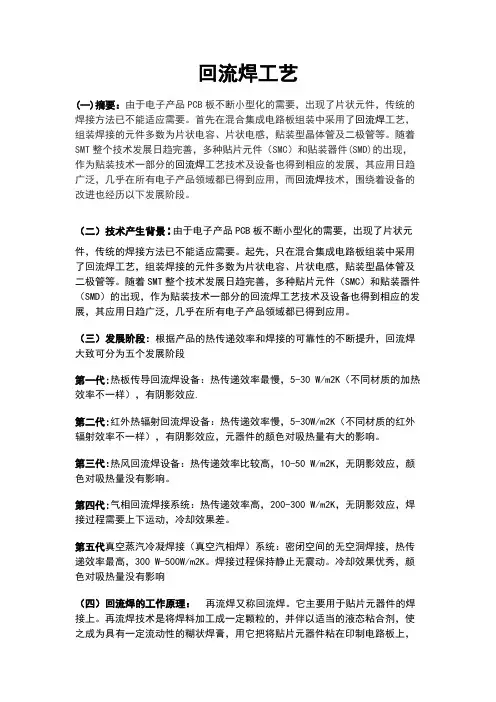

回流焊工艺
回流焊工艺(一)摘要:由于电子产品PCB板不断小型化的需要,出现了片状元件,传统的焊接方法已不能适应需要。
首先在混合集成电路板组装中采用了回流焊工艺,组装焊接的元件多数为片状电容、片状电感,贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善,多种贴片元件(SMC)和贴装器件(SMD)的出现,作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展,其应用日趋广泛,几乎在所有电子产品领域都已得到应用,而回流焊技术,围绕着设备的改进也经历以下发展阶段。
(二)技术产生背景:由于电子产品PCB板不断小型化的需要,出现了片状元件,传统的焊接方法已不能适应需要。
起先,只在混合集成电路板组装中采用了回流焊工艺,组装焊接的元件多数为片状电容、片状电感,贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善,多种贴片元件(SMC)和贴装器件(SMD)的出现,作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展,其应用日趋广泛,几乎在所有电子产品领域都已得到应用。
(三)发展阶段:根据产品的热传递效率和焊接的可靠性的不断提升,回流焊大致可分为五个发展阶段第一代:热板传导回流焊设备:热传递效率最慢,5-30 W/m2K(不同材质的加热效率不一样),有阴影效应.第二代:红外热辐射回流焊设备:热传递效率慢,5-30W/m2K(不同材质的红外辐射效率不一样),有阴影效应,元器件的颜色对吸热量有大的影响。
第三代:热风回流焊设备:热传递效率比较高,10-50 W/m2K,无阴影效应,颜色对吸热量没有影响。
第四代:气相回流焊接系统:热传递效率高,200-300 W/m2K,无阴影效应,焊接过程需要上下运动,冷却效果差。
第五代真空蒸汽冷凝焊接(真空汽相焊)系统:密闭空间的无空洞焊接,热传递效率最高,300 W-500W/m2K。
焊接过程保持静止无震动。
冷却效果优秀,颜色对吸热量没有影响(四)回流焊的工作原理:再流焊又称回流焊。
简述回流焊工艺流程和波峰焊工艺流程
简述回流焊工艺流程和波峰焊工艺流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!回流焊和波峰焊是电子元件焊接中常用的两种工艺流程。
回流焊接
(9)保证回流焊机的入口、出口处的排气通道与工厂的通 风道用波纹柔性管连接好。 (10)检查电控箱内各接线插座是否插接良好。 (11)保证运输链条没有从炉膛内的导轨槽中脱落。 (12)须检查运输链条传动是否正常,保证其无挤压、受卡 现象,保证链条与各链轮啮合良好,无脱落现象。 (13)保证机器前部的调宽链条与各链轮啮合良好,无脱落 现象。
5回流焊炉的结构
1. 加热系统
• 加热系统包括升温区、保温区、再流区 • 回流焊炉根据加热方式的不同可以分为热板回流焊炉、红 外回流焊炉、热风回流焊炉、红外热风回流焊炉、气相回 流焊炉等。目前使用最多的是热风回流焊炉。
2.PCB传输系统
PCB传输系统通常有链传动、网传动和链传动+网传动 三种链传动的特点: ① 质量轻,表面积小 ② 吸收热量小的特点。因此不需要轨道加热装置。 ③ 链条在炉子两端的转弯角度大,避免出现链条卡死故障 。
5.说明
(1)PCB厚度不同时,调整的温度会有所不同,一般是温差 乘上PCB的厚度/0.8(如上面5中,厚度为1.6时,就乘 上2); (2)实际的PCB不同,元器件数量、大小不同,温度设置都 不会不同,可根据不同的情况,以温度曲线与实际效 果相结合的方式,灵活调整温度的设定。
8回流焊炉应用实例
1. 焊接前的准备
编辑模式有两种方式:
①新建文件——在“文件名”框中输入新文件名后按“确定 ”键,就新建成一个含默认参数值的处方文件,然后系统 进入控制主画面。
②打开文件——在“文件列表”中选择一个的文件后,按“ 确定”键,系统将进入主画面,如图10-26所示。
4. 开始运行程序
(1)选择“操作模式”的工作方式,当加载系统文件和用户 所选的已有文件后,进入操作状态的主画面,见图10-29 所示。 (2)按控制面板上“START”按钮或主画面上的“启动”键,机 器就 会启动加热及运输系统并按加热顺序进行第一次加热。 (3)如要在操作状态时进行冷却操作,选择菜单栏“模式”下 的 “冷却”选项,系统将会自动冷却十分钟,系统才会关闭 机 器的运转。
c4回流焊原理及工艺流程
c4回流焊原理及工艺流程
回流焊(Reflow soldering)是一种将焊料(solder)涂在电子元器件和电路板
表面,通过加热使其熔化并与电路板表面结合在一起的焊接技术。
其原理是通过加热使焊料熔化,然后在重力的作用下,焊料会自动流淌到焊盘上,并填充焊盘和元件引脚之间的间隙,冷却后完成焊接。
回流焊的工艺流程如下:
1. 表面处理:电路板表面需要进行清洁、去毛刺、去污等处理,以便焊料可以充分润湿。
2. 贴装元器件:将元器件通过自动贴装机或手工贴装的方式粘贴在电路板上。
3. 印刷焊膏:将焊膏印刷到元器件上。
4. 回流焊接:通过加热使焊膏熔化,形成液态的焊料,在重力的作用下,液态的焊料会自动填充到焊盘和元件引脚之间的间隙中,完成焊接。
5. 冷却:焊接完成后,需要将电路板冷却,使焊料凝固,完成整个焊接过程。
以上信息仅供参考,如果您还有疑问,建议咨询专业人士。
回流焊工艺流程详述
回流焊工艺流程详述
回流焊工艺流程是一种常用的表面贴装(SMT)工艺,在电子产品制造中应用广泛。
以下是回流焊工艺流程的详细步骤:
1. 准备工作:准备和清洁PCB板和SMT元件,选择合适的焊膏。
2. 印刷焊膏:将焊膏通过印刷机印刷在PCB板上需要焊接的位置,确保焊膏均匀涂布、位置精准,防止出现短路和虚焊。
3. 贴装元件:将SMT元件通过自动贴装机或手工贴装放置在PCB板上,并进行视觉检查,确保元件的方向和位置正确。
4. 固定元件:将已经贴在PCB板上的元件经过加热后的融化焊膏与PCB板粘结在一起,形成电路板的内部电线连接。
5. 回流焊:将PCB板放进回流焊炉中,通过加热回流焊炉将焊膏和元件共同加热,使焊膏熔化,并与元件表面和PCB板连接。
6. 冷却:在回流焊完成后,将PCB板从炉中取出,进行冷却,等待焊接完成。
7. 检查:最后进行目测检查和放大器检查,检查是否有短路、错位、错向等问题。
如果有问题需要及时处理。
通过以上步骤,回流焊工艺流程基本完成,可以在后续工艺中进行后续处理,如电路板清洗、贴标、加固等处理。
pcb焊机回流焊
pcb焊机回流焊PCB焊机回流焊是一种常用的电子组件焊接方法,它通过将电子元件和印刷电路板(PCB)通过高温短暂加热来实现焊接。
本文将介绍PCB焊机回流焊的原理、设备及工艺流程。
一、回流焊原理PCB焊机回流焊的原理是利用高温短暂加热,使焊接部分的焊料熔化,达到将电子元件与PCB相连接的目的。
回流焊通常包括预热、熔化、冷却三个阶段。
1. 预热阶段:在这一阶段,焊接区域的温度逐渐升高,达到焊料的熔点。
预热温度的控制对焊接质量具有重要影响。
2. 熔化阶段:在预热后,焊料熔化并涂敷在焊接区域。
焊料熔化后,能够达到良好的润湿性,使焊料和焊接区域之间形成均匀的焊接接触。
3. 冷却阶段:在焊料与焊接区域形成良好接触后,开始冷却。
此时,焊料凝固固化,形成电子元件与PCB之间的可靠连接。
二、回流焊设备PCB焊机回流焊的设备主要包括回流焊炉、传送机构、温度传感器等。
回流焊炉是整个焊接过程的核心。
常见的回流焊炉有热风循环式、氮气保护式和热板式。
1. 热风循环式回流焊炉:采用热风循环的方式进行加热。
热风通过炉腔内的风道循环,使焊接区域的温度均匀,并确保焊接质量的稳定。
2. 氮气保护式回流焊炉:在回流焊炉中注入氮气,形成气氛保护环境,防止焊接区域氧化并保证焊接质量。
3. 热板式回流焊炉:采用热板进行加热,通过传导方式将热量传递给焊接区域,适用于对焊接温度要求较高的场合。
三、回流焊工艺流程PCB焊机回流焊的工艺流程包括以下几个步骤:1. 贴片:将电子元件粘贴在PCB上,确保元件的正确位置和方向。
2. 焊接浆料:在电子元件的焊点上涂敷焊接浆料,焊接浆料的选择应根据焊点类型进行。
3. 预热:将装有电子元件的PCB置于回流焊炉中进行预热。
预热的时间和温度根据具体焊接参数设置。
4. 熔化:在预热后,使焊接部分温度达到焊料的熔点,使焊料熔化并形成良好的焊接接触。
5. 冷却:焊料熔化后,停止加热,让焊料冷却凝固,实现电子元件与PCB之间的可靠连接。
穿孔回流焊的基本工艺流程
穿孔回流焊的基本工艺流程
回流焊是一种常用的电子组装工艺,用于将电子元器件焊接到印刷电路板上。
以下是穿孔回流焊的基本工艺流程:
1. 准备工作:准备好需要焊接的电子元器件、印刷电路板和焊接工具,确保工作环境整洁。
2. 印刷电路板准备:在印刷电路板上涂上焊膏,将需要焊接的元器件粘贴到正确的位置上。
3. 预热阶段:将印刷电路板放入回流焊炉中,进行预热。
预热的目的是将电子元器件和印刷电路板加热至焊接温度前,以去除水分并减小温度梯度。
4. 回流阶段:印刷电路板经过预热后,进入回流焊炉的回流区域。
在回流区域内,通过控制加热区域的温度和时间来完成焊接。
焊接温度和时间根据焊接材料和元器件的要求进行调整。
5. 冷却阶段:印刷电路板从回流焊炉中取出后,放置在一个冷却区域中,以便温度迅速降低。
冷却的目的是防止焊点形成应力和形变。
6. 焊点检查:对焊接完成的印刷电路板进行焊点检查,包括焊点的外观和焊接质量。
以上就是穿孔回流焊的基本工艺流程。
不同的情况下,其中的参数和步骤可能会有所调整。
回流焊工序流程说明
QB/UCAN上海颐坤自动化控制设备有限公司企业标准QB/UCAN-10-20-2008回流焊工序流程说明编制:审核:批准:2008-10-22 发布2008-10-27 实施上海颐坤自动化控制设备有限公司发布概述回流焊又名再流焊,是预先利用配对的钢网在PCB所需焊接部位(焊盘)刷上适量和适当的锡膏或红胶,然后贴放表面组装元器件,经固化后,再利用外部热源使焊料再次流动达到焊接固化的一种成组或逐点焊接工艺。
回流焊炉总体结构示意图一.设备配置:1.印锡部分:丝印机(或人工印刷机)、锡浆搅拌机、钢网、锡浆2.贴片部分:人工贴片笔5台、料架5台、平台生产线3.焊接部分:热风回流焊机一台二.生产流程如下:SMT基本工艺构成要素SMT基本工艺构成要素包括:丝印(或点胶),贴装(固化),回流焊接,清洗,检测,返修。
第一步:丝印其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
所用设备为丝印机(丝网印刷机),位于SMT生产线的最前端。
实际生产步骤为:送入线路板→线路板与钢网机械定位→印刷焊膏→送出线路板。
焊膏的选择:通孔回流所用的焊膏黏度较低,流动性好,便于流入通孔内。
一般在SMT 工艺以后进行通孔回流,若SMT采用的焊膏合金成分为63Sn37Pb,那么为了保证通孔回流时SMT元件不会再次熔化而掉落,焊膏中焊锡合金的成分可采用熔点稍低的46Sn46Pb8Bi(178℃),焊料颗粒尺寸25μm以下<10%,25~50μm>89%,50μm以上<1%。
第二步:贴装其作用是将表面组装元器件准确安装到PCB的固定位置上。
所用设备为贴片机,位于SMT生产线中丝印机的后面。
手工贴片工序说明:1.元器件的贴装必须符合元器件的贴片要求,要贴到位,整齐美观,除特殊要求外,印制板上的元器件不能贴歪斜。
2.每个操作工要对所有的元器件进行自检和互检工作。
3.在贴片流水交递的过程中,要对印制板轻拿轻放,不能抹掉印制板上贴好的元器件。
回流焊技术
回流焊技术回流焊技术在电子制造领域并不陌生,我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的,这种设备的内部有一个加热电路,将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板,让元件两侧的焊料融化后与主板粘结。
这种工艺的优势是温度易于控制,焊接过程中还能避免氧化,制造成本也更容易控制。
回流焊技术产生背景:由于电子产品PCB板不断小型化的需要,出现了片状元件,传统的焊接方法已不能适应需要。
起先,只在混合集成电路板组装中采用了回流焊工艺,组装焊接的元件多数为片状电容、片状电感,贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善,多种贴片元件(SMC)和贴装器件(SMD)的出现,作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展,其应用日趋广泛,几乎在所有电子产品领域都已得到应用。
回流焊发展阶段:根据产品的热传递效率和焊接的可靠性的不断提升,回流焊大致可分为五个发展阶段。
第一代热板传导回流焊设备:热传递效率最慢,5-30 W/m2K(不同材质的加热效率不一样),有阴影效应。
第二代红外热辐射回流焊设备:热传递效率慢,5-30W/m2K(不同材质的红外辐射效率不一样),有阴影效应,元器件的颜色对吸热量有大的影响。
第三代热风回流焊设备:热传递效率比较高,10-50 W/m2K,无阴影效应,颜色对吸热量没有影响。
第四代气相回流焊接系统:热传递效率高,200-300 W/m2K,无阴影效应,焊接过程需要上下运动,冷却效果差。
第五代真空蒸汽冷凝焊接(真空汽相焊)系统:密闭空间的无空洞焊接,热传递效率最高,300 W-500W/m2K。
焊接过程保持静止无震动。
冷却效果优秀,颜色对吸热量没有影响。
回流焊根据技术分类:热板传导回流焊:这类回流焊炉依靠传送带或推板下的热源加热,通过热传导的方式加热基板上的元件,用于采用陶瓷(Al2O3)基板厚膜电路的单面组装,陶瓷基板上只有贴放在传送带上才能得到足够的热量,其结构简单,价格便宜。
回流焊工艺流程
回流焊工艺流程一、引言回流焊是现代电子制造中常用的一种焊接工艺,该工艺能够高效、可靠地连接电子器件和电路板。
本文将详细介绍回流焊工艺流程,包括焊接设备的准备、焊接参数的设定、焊接过程的控制等内容。
二、焊接设备准备在进行回流焊之前,需要准备以下设备: 1. 回流焊机:选择合适的回流焊机,确保其具备稳定的温度控制和精准的时间控制能力。
2. 焊接台:准备一个稳定的工作台,以便安装和固定电路板。
3. 胶水:使用胶水将电路板固定在焊接台上,以防在焊接过程中移动或晃动。
三、焊接参数设定在进行回流焊之前,需要对焊接参数进行设定,以确保焊接质量和稳定性。
常见的焊接参数包括: 1. 温度曲线:根据焊接材料和组件的要求,设计适当的温度曲线。
温度曲线通常包括预热阶段、温升阶段、保温阶段和冷却阶段。
2. 焊接时间:根据焊接材料和组件的要求,确定适当的焊接时间。
过短的焊接时间可能导致焊点与电路板之间的接触不良,而过长的焊接时间可能导致焊点过热或焊接材料溶解。
3. 焊接速度:根据焊接材料和组件的要求,确定适当的焊接速度。
过快的焊接速度可能导致焊接不充分,而过慢的焊接速度可能导致焊点过热或焊接材料溶解。
4. 回流区域控制:确保回流焊区域的温度均匀分布,避免焊点温度过高或过低。
四、回流焊工艺流程回流焊的工艺流程通常包括以下几个步骤: 1. 装配准备:将需要焊接的电子器件和电路板准备好,确保其表面没有杂物和氧化物。
2. 固定电路板:使用胶水将电路板固定在焊接台上,以防在焊接过程中移动或晃动。
3. 调整焊接参数:根据焊接要求和焊接材料,设定合适的焊接温度、焊接时间和焊接速度。
4. 开始焊接:将固定好的电路板放入回流焊机中,启动焊接过程。
焊接过程中,回流焊机将根据设定的温度曲线控制加热和冷却过程,实现焊接的同时不损坏电子器件。
5. 焊接检测:焊接完成后,对焊接质量进行检测。
常见的检测方法包括目视检查、X射线检测和拉力测试等。
回流焊工艺流程
回流焊工艺流程
《回流焊工艺流程》
回流焊是一种常用的电子元器件焊接工艺,通过将PCB板上
的元器件和焊膏预先装配在一起,然后通过回流焊炉进行加热并使焊膏熔化,从而实现元器件与PCB板的连接。
回流焊工
艺流程是一个复杂的过程,需要严格的操作规范和技术要求。
首先,在回流焊工艺流程中,需要对焊接材料进行选择和准备。
焊料的选择需要考虑到元器件的种类和PCB板的特性,以确
保焊接效果和质量。
在准备焊料时,需要注意控制焊料的温度和稳定性,以免影响焊接效果。
其次,回流焊工艺流程中需要进行元器件的贴装和预热。
在贴装过程中,需要根据元器件的尺寸和特性进行合理的排布和定位,以确保元器件能够正确地连接到PCB板上。
而在预热过
程中,则需要控制加热温度和时间,以确保元器件和焊料能够充分融合。
接下来,回流焊工艺流程中的关键步骤是回流焊。
在回流焊过程中,需要控制好加热温度和速度,以确保焊料能够均匀熔化并与元器件和PCB板完全连接。
此外,还需要注意避免过高
的温度和过长的加热时间,以免影响元器件和PCB板的性能。
最后,在回流焊工艺流程中,需要对焊接后的元器件和PCB
板进行冷却和检验。
冷却过程中,需要保持环境温度的稳定,以确保焊料的结构和性能。
而在检验过程中,则需要对焊接点
和焊料进行检查,以确保焊接效果和质量。
总之,回流焊工艺流程是一个十分重要且复杂的工艺过程,需要严格按照操作规范和技术要求进行操作。
只有这样,才能够确保焊接效果和质量,同时提高生产效率和产品性能。
精选回流焊接工艺
9.锡丝
锡丝原因分析
预防对策
a 如果发生在Chip元件体底 下,可能由于焊盘间 距过小,贴片后两个焊盘上的焊膏粘连。
扩大焊盘间距。
d 升温区的升 速率过快,焊膏中的溶剂、气体蒸发不完全,进入焊接区产生气泡、针孔。
160 ℃前的升温速度控制在1℃/s ~ 2℃/s 。
原因a 、b 、c都会引起焊锡熔融时焊盘、焊端局部不润湿,未润湿处的 助焊剂排气、以及氧化物排气时产生空洞。
8. 焊点高度接触或超过元件体
焊点过高原因分析
预防对策
6. 焊锡球
产生焊锡球的原因分析
预防对策
a 焊膏本身质量问题:微粉含量高;黏度过低;触变性不好。
控制焊膏质量,<20μm微粉颗粒应少于10% 。
b 元器件焊端和引脚、印制电路基板的焊盘氧化或污染,或印制板受潮。
严格来料检验,如印制板受潮或污染,贴装前应清洗并烘干。
c 印刷质量不好,焊膏图形粘连
提高印刷精度并经常清洗模板
d 贴片位置偏移
提高贴装精度,
e 贴片压力过大,焊膏挤出量过多,使图形粘连。
提高贴片头Z轴高度,减小贴片压力。
f 由于贴片位置偏移,人工拨正后使焊膏图形粘连。
提高贴装精度,减少工拨正的频率。
g 焊盘间距过窄
修改焊盘设计。
总结:在焊盘设计正确、模板厚度及开口尺寸正确、 焊膏质量没有问题的情况下 ,应通过提高印刷和贴装质量来减少桥接现象。
元件面贴反原因分析
预防对策
a 由于元件厚度设置不正确 或
