导线横截面与电流如何换算
导线面积与电流的关系
使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 ×2 × 0.8)。
导线截面积和额定电流
导线截面积和额定电流电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大、同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关、具体能通过多大的电流,一般<<电工手册>>中都可查到、运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)电缆选择的原则是【简单算法】XXXXX：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2、5如果导线穿管乘以系数0、8（穿管导线总截面积不超过管截面积的百分之四）高温场所使用乘以系数0、9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1、5mm2铜线载流量等于2、5mm2铝线载流量，依次类推。
赞同3|评论全文结束》》-08-0313:56likecesec| 二级根据导体电阻公式，电阻Ω=ρL／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率。
赞同0|评论全文结束》》-11-0123:31taatab| 四级铜芯电线的载流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：对于1、5、2、5、4、6、10mm2的导线可将其截面积数乘以5倍就是其允许载流量（安培）。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2、5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
导线面积与电流的关系
安。
但实际不到四倍(按手册为97 安)。
而35则相反,按口诀是三倍,即105安,实际是117安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
电线电缆的横截面积与载流量的关系
杜线电缆的横截面积与载流里杜线电缆的横截面积与载流里电线电缆的横截面积与载流量的关系导线截面积与电流的关系中：一般铜线安全计算方法为：2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A 。
6平方毫米铜电源线的安全载流量--48A 。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A 。
25平方毫米铜电源线的安全载流量--120A。
铝芯线，线径要取铜线的1.5-2倍。
铜线电流小于28A，按每平方毫米10A来取肯定安全。
铜线电流大于120A，则按每平方毫米5A来取。
导线的阻抗与其长度成正比，与其线径成反比。
使用电源时，应注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导体线径一般按如下公式计算：铜线：S= IL / 54.4*U'铝线：S= IL / 34*U'上式中：I 导线中通过的最大电流(A)L ――导线的长度(M)U'——充许的电源降(V)S――导线的截面积(MM2)一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
平常铜导线安全载流量是5~8A/mm2,铝导线的安全载流量是3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值为2.5 x 8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值为4X 8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S 的上下范围：S=< I /(5~8)>=0.125 I ~0.2I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcos 巾，其中日光灯负载的功率因数cos^ =0.5。

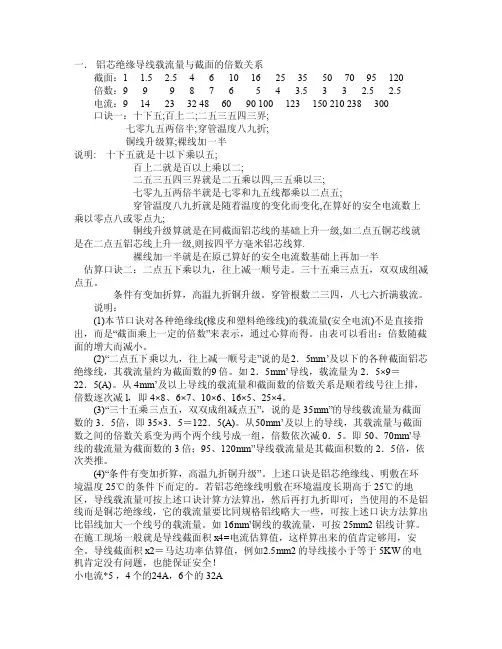

导线横截面积与通过电流的关系
一．铝芯绝缘导线载流量与截面的倍数关系截面：1 1.5 2.5 4 6 1016 25 35 50 70 95 120倍数：9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电流：914 23 32 4860 90100 123 150 210 238 300 口诀一：十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半说明:十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半估算口诀二：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
导线载流量计算口诀
导线载流量计算口诀
这里列举了一些常用的导线载流量计算口诀：
1.皮纳法则：P=I²R，即导线的功率损耗与电流的平方成正比。
2.雷亚法则：R=ρL/A，即导线的电阻与材料的电阻率、长度和横截
面积成反比。
3.赫门内斯法则：I=√(P/R)，即导线的电流与功率损耗和电阻的平
方根成正比。
4.安普法则：I=√(P/AρL)，即导线的电流与功率损耗、横截面积、
电阻率和长度的乘积的平方根成正比。
5.昆特法则：A=ρL/IJ，即导线的横截面积与电阻率、长度、电流和
电流密度的乘积成正比。
6.门位孟格法则：I=SJ/ρL，即导线的电流与导线截面积、电流密度、电阻率和长度的乘积成正比。
7.赫顿法则：P=IJ²ρL/A，即导线的功率损耗与电流密度、电流的平方、电阻率、长度和横截面积的乘积成正比。
这些口诀可以帮助我们在导线载流量计算时快速记忆和应用相关公式，从而得到准确的结果。
在进行计算时，我们需要根据实际情况选择合适的
口诀和公式进行运算。
此外，还需要注意单位的转换，并结合实际应用场
景进行综合考虑。
总之，导线载流量计算是电气工程中的重要内容之一、通过掌握相关
口诀和计算方法，可以更好地理解和应用导线载流量的概念，为实际工程
应用提供帮助。
导线截面积与电流的换算关系及快速计算方法
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
导体横截面积与电流之间的关系
导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.546101625 35507095120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
导线横截面积与电流大小口诀
导线横截面积与电流大小口诀1. 理论基础1.1 导线的作用好啦，今天我们来聊聊导线，这个平常却又神秘的小家伙。
它就像是电流的高速公路，让电流能够快速、安全地流动。
想象一下，如果没有导线，电流就像是没有方向的小河，东流西逝，根本无法到达目的地。
1.2 横截面积的意义说到导线，大家可能会问：横截面积到底是什么？其实，简单来说，横截面积就是导线的“宽度”，就像你家门口的道路，如果太窄，车子就进不去，电流也是一样，导线的宽度决定了电流的“通行能力”。
2. 电流大小与横截面积的关系2.1 电流与导线宽度的比例接下来，我们要讲的就是电流和导线宽度的关系。
这就像是一个人要吃东西，如果嘴巴太小，食物就塞不进去；而如果嘴巴大，那可就能大口吃肉，爽翻天了！电流也是一样，导线越宽，能承载的电流就越大。
2.2 口诀记忆法为了让大家记住这个关系，我们可以用个简单的口诀：“横宽电流好，窄小可别要。
”这样就能提醒自己：导线宽，电流大；导线窄，电流小。
说白了，就是给电流留条宽路，别让它堵车！3. 实际应用3.1 日常生活中的例子想象一下，你家里电器那么多，像冰箱、空调、电热水器，都需要电对吧？那这些电器的电流需求可不一样。
比如说冰箱，它就需要个相对小的电流，而空调可就得大电流了。
如果你用的导线太细，那可就得“小心火烛”了，可能会出现过载，甚至引发安全隐患。
3.2 选择合适的导线所以在选择导线时，咱们可得擦亮眼睛，挑选合适的横截面积。
一般来说，家庭常用的导线，直径在1.5平方毫米的就足够应付大多数小电器了；但如果是大功率电器，比如电热水器，至少得用到4平方毫米的导线。
这样才能“稳如老狗”，保证安全又高效。
4. 总结最后，再给大家总结一下：导线的横截面积直接影响电流的大小，宽的导线能承载更多电流，窄的就不行了。
生活中，我们一定要重视这个问题，选对导线，才能让电流顺畅无阻，不出意外。
就像生活中，我们也得选择合适的道路，才能一路畅通无阻，开开心心！好啦，今天的分享就到这里，希望大家能对导线的横截面积和电流的关系有更清晰的理解。
导线截面积与载流量的计算及口诀
导线截面积与载流量的计算及口诀导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
电流与导线横截面积关系
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
电流计算公式
7500÷效率÷380÷根号3÷功率因素短距离铜导线横截面取每平方毫米3A即可，距离较远选2A三相电机的电流一般是功率的2倍7.5*2=15(A)，220V电机的电流是功率的4.5倍。
I＝P/(1.732×U×cosφ×η)＝7500/(1.732×380×0.85×0.9)≈15(A)铜导线横截面的选择与许多因素有关：绝缘导线载流量取决于导线绝缘层耐热性能，与绝缘材料特性和导线电阻（材质、线径）及散热条件(敷设方式、环境温度）有关。
同时，还应对因导线电阻引起的线路压降进行校核，特别是长距离线路以及有电机或对电压要求高的用电设备时。
如有必要，还需对大电流长期工作的线路进行线损计算（电流平方*线路电阻/负荷功率），作经济性分析。
1、从导线发热来计算，如果导线不穿管，散热性能较好，15A的电流，只需1平方的铜导线就够了。
如果3根或4根穿管，散热条件变差，就需要将导线截面增加到1.5平方。
2、从线路压降来计算，可用0.7平方/（KW*100米），如果线路长度不超过20米，就可以用0.7*7.5*0.2＝1平方的铜导线。
30米就用1.5平方，50米就用2.5平方，100米就用6平方，200米就用10平方。
3、从线路损耗来计算，200米以内，可用0.5平方/（KW*100米）380V电机：计算公式：I＝P/(1.732×U×cosφ×η)＝7500/(1.732×380×0.85×0.9)≈15(A)经验公式：I=2×P=2×7.5=15(A)220V电机：计算公式：I＝P/(U×cosφ×η)＝7500/(220×0.85×0.9)≈45(A)铜导线的横截面计算与你的线路长短有关，如果不考虑线路的话：根据经验公式：横截面（mm^2）允许电流（A）1.5 12.52.5 274 346 4410 6316 8425 11635 14350 17770 22495 273120 316。
如何计算导线截面积与载流量
如何计算导线截面积与载流量一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
各种导线截面积与电流的关系详解
各种导线截面积与电流的关系详解导线截面积与电流的关系一般铜线安全计算方法是：2.5 平方毫米铜电源线的安全载流量－－28A。
4 平方毫米铜电源线的安全载流量－－35A 。
6 平方毫米铜电源线的安全载流量－－48A 。
10 平方毫米铜电源线的安全载流量－－65A。
16 平方毫米铜电源线的安全载流量－－91A 。
25 平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2 倍。
如果铜线电流小于28A，按每平方毫米10A 来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A 来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。
给你解释一下，就是10 平方一下的铝线，平方毫米数乘以5 就可以了，要是铜线呢，就升一个档，比如2.5 平方的铜线，就按4 平方计算。
一百以上的都是截面积乘以2，二十五平方以下的乘以4，三十五平方以上的乘以3，柒拾和95 平方都乘以2.5，这么几句口诀应该很好记吧，说明：只能作为估算，不是很准确。
另外如果按室内记住电线6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5 平方的铜线或2.5 平方的铝线。
10 米内，导线电流密度6A/平方毫米比较合适，10-50 米，3A/平方毫米，50-200 米，2A/平方毫米，500 米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4 平方铜线或者6 平方铝线。
如果真是距离150 米供电（不说是不是高楼），一定采用4 平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
电线截面电流计算公式
电线截面电流计算公式（供参考）导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数 9 8 7 65 4 3.5 3 2 .5载流量(A) 9 14 2332 48 60 90 100123 150 210 238 300一般情况下：铜线每平方毫米6安培。
铝线是每平方毫米5安培(仅供快速估算)4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=50A16平方的铝线：16*5=90A一、低压配电室的要求1) 门应向外开，门口装防鼠板；2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；3) 电缆沟底应有坡度和集水坑；4) 不装盘的电缆沟应有沟盖板；5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；6) 一层配电室地面标高应0.5米以上。
二、配电盘的安装1) 配电盘应为标准盘，顶有盖，前有门；2) 配电盘外表颜色应一致，表面无划痕；3) 配电盘母线应有色标；4) 配电盘应垂直安装，垂直度偏差小于5º；5) 拉、合闸或开、关柜门时，盘身应无晃动现象；6) 配电盘上电流表、电压表等按要求装全；7) 配电盘上个出线回路应有标示；8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。
电流与导线横截面关系
导线截面积与电流的关系一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。
导线截面积与电流的关系是怎么样的
导线截面积与电流的关系是怎么样的根据导体电阻公式，电阻Ω=ρ×L／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关. 具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)可以这么计算：算宽度先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A具体有个表：PCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um 铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm6.00 2.50 5.10 2.50 4.50 2.50 5.10 2.00 4.30 2.00 4.00 2.00 4.20 1.50 3.50 1.50 3.20 1.50 3.60 1.20 3.00 1.20 2 .70 1.20 3.20 1.00 2.60 1.00 2.30 1.00 2.80 0.80 2.40 0.80 2.00 0.80 2.30 0.60 1.90 0.60 1.60 0.60 2.00 0.50 1.70 0.50 1.35 0.50 1.70 0.40 1.35 0.40 1.10 0.40 1.30 0.30 1.10 0.30 0.80 0.30 0.90 0.20 0.70 0.20 0.55 0.20 0.70 0.15 0.50 0.15 0.20 0.1510A的自己计算下吧，大概是4.5mm一般PCB大于3A电流时，要覆铜，在贴片时要镀锡以便加大面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线横截面与电流如何换算
绝缘导线载流量估算
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
境温度长期高于25度，则按口诀算出后打九折即可。
若是铜芯线，则按铝线加大一个规格计算载流量。
如6平方铜线按10平方铝线计算载流量。
已知三相电动机容量，求其额定电流
口诀（c）：容量除以千伏数，商乘系数点七六。
说明：
（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。
若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。
专用口诀简便易心算，但应注意其误差会增大。
一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。
对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。
可以四舍而五不入，只取整数，这样既简单又不影响实用。
对于较小的电流也只要算到一位小数即可。
一平方亳米的电线可以通过多少电流`？公式是什么？
一、一般铜导线载流量
导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积
利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：
S=< I /（5~8）>=0.125 I ~0.2 I（mm2）
S-----铜导线截面积（mm2）
I-----负载电流（A）
三、功率计算
一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI
对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是
I=P/Ucosф=6000/220*0.8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0. 5。
所以，上面的计算应该改写成
I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)
也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的。
计算线路压降的方法是导线电阻率乘线路长乘电流再除以导线截面积。
另外也有书上规定线路压降不得超过百分之五的。
电缆的系列是：4，6，10，16，25，35，50，70，95，120，150，185，240，300。
