地暖工程施工细部做法(图文)
地暖工程施工细部做法模板
地暖工程施工细部做法（图文）wxlccit技术员注册2012-3-26发短消息加为好友当前离线主贴推荐给编辑大中小威望和土木币策略说明发表于2012-8-7 10:29 只看该作者地暖工程施工细部做法（图文）该帖被浏览了467次 | 回复了18次1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
地暖工程施工细部做法.
地暖工程施工细部做法（图文）技术员注册2012-3 -26∙发短消息∙加为好友∙当前离线主贴推荐给编辑大中小威望和土木币策略说明发表于2012-8-7 10:29 只看该作者地暖工程施工细部做法（图文）该帖被浏览了467次| 回复了18次1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检本贴为:地暖工程施工细部做法（图文）,请转发QQ空间新浪微博腾讯微博人人网更多1举报使用道具 TOPit技术员注册沙发大中小发表于 2012-8-7 10:35 只看该作者4、铺反射膜2012-3-26∙发短消息∙加为好友∙当前离线5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
地暖工程施工细部做法(图文)

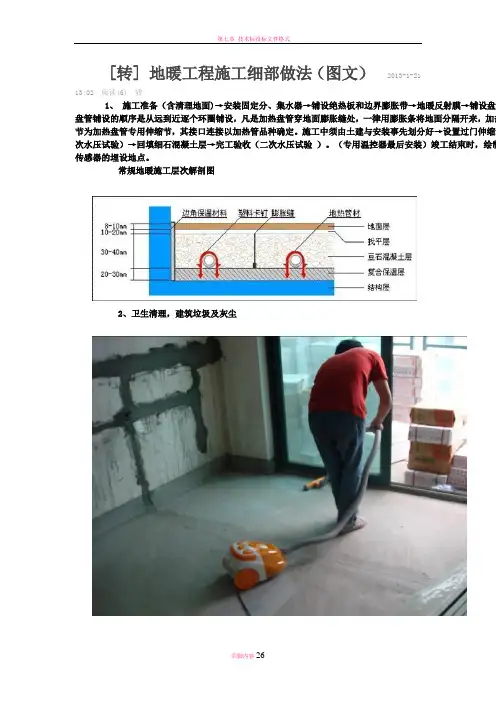

[转] 地暖工程施工细部做法（图文）2013-1-2113:02阅读(6)转1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8m 缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，管穿止水墙处应设防水套管，防水套管两端应加密封。
做完防水闭水试验并经过验收。
三小间止水带做法卫生间地面做法卫生间施工过门缝处理不当6、盘管敷设精心策划随意性太大敷设注意问题1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚2、管路回路实际铺设长度差距大于30米，应调整。
地暖敷设安装工程施工细部做法
地暖工程施工细部做法伟星地暖管部门专业整理1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖施工工艺

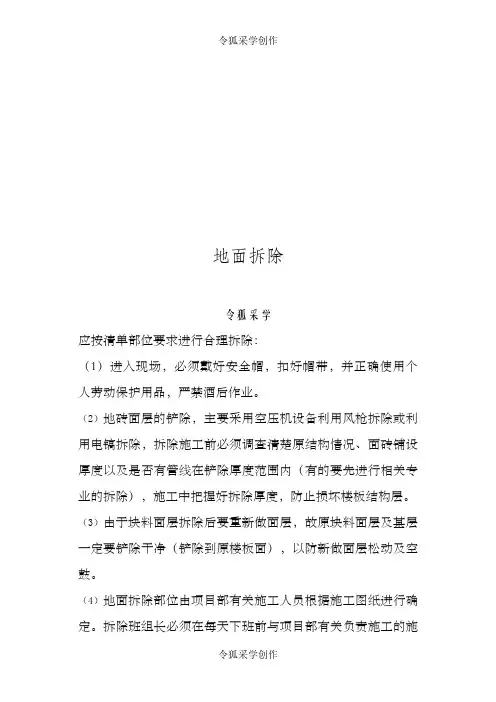

地面拆除令狐采学应按清单部位要求进行合理拆除：（1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品，严禁酒后作业。
（2）地砖面层的铲除，主要采用空压机设备利用风枪拆除或利用电镐拆除，拆除施工前必须调查清楚原结构情况、面砖铺设厚度以及是否有管线在铲除厚度范围内（有的要先进行相关专业的拆除），施工中把握好拆除厚度，防止损坏楼板结构层。
（3）由于块料面层拆除后要重新做面层，故原块料面层及基层一定要铲除干净（铲除到原楼板面），以防新做面层松动及空鼓。
（4）地面拆除部位由项目部有关施工人员根据施工图纸进行确定。
拆除班组长必须在每天下班前与项目部有关负责施工的施工人员进行第二天拆除地面的部位确认。
（5）地面拆除时，拆除班组长必须与拆除工人交代清楚。
如出现错拆或拆除时将其它不应拆除部位破坏，项目部要对其班组进行经济处罚。
（6）地面拆除后，楼层垃圾应及时清理干净，由升降梯下运至地面并运送到项目部指定垃圾点。
（7）地面拆除时，如地面内有金属线管、导线等可回收材料，必须把可回收材料进行归拢，交库管员登记、保管。
（8）严禁将拆除垃圾由楼层窗口向下倾倒，以防抛物伤人。
发现违反者，项目部将对该拆除班组进行严厉的经济处罚。
（9）垃圾分类：每个工作面拆除完毕后，立即垃圾进行合理分类堆放。
（10）垃圾搬运：垃圾分类后运达地面后按指定的位置归类堆放。
地暖施工工艺施工工艺流程 1 安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300m m。
精彩不容错过！地暖施工过程图文介绍
精彩不容错过！地暖施工过程图文介绍步骤：一、首先确定锅炉、分水器的安装位置及管路的铺设走向。
根据图纸确定锅炉及分水器安装位置，定好需打孔的位置，用笔标出。
二、安装分水器一个系统工程中，分水器8路以内通常用1620主管、1216支管（1组分水器8路以内、2组分水器相加不超过8路），超过8路（含8路）以上通常用2025主管、1216支管。
分水器罩子并非装饰性的，后期在做橱柜时，在空间不足的情况下，可以拆除外罩。
但在前期必须安装好分水器外罩，防止在装潢阶段，分水器受到重击或破坏，主要还是起保护分水器不受损坏。
三、铺设保温板反射膜及钢丝网铺设采暖管路之前，先将地面找平至整齐平整；铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。
①首先是铺设保温板②铺设反射膜保温板铺设好之后，铺设反射膜，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。
主要是把温度向上辐射。
减少温度向下传导的损失。
③铺设钢丝网钢丝网是为能更好的固定采暖管与保护填充层，使其寿命延长的效果。
主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。
④铺设管路采暖管严格按照施工图纸标定的管间距和走向敷设（如在铺设区域内有留柜部分不铺的，相对缩小管间距，但保温板也铺设到位）⑤铺设完成之后的房间管路当地面面积超过30㎡或边长超过6m及回路与回路之间应设置伸缩缝。
切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。
伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
图上粉红色的就是伸缩缝。
对于有脚的柜体是需要铺设地暖管道的，没有脚且到顶的柜子可以不铺设地暖，但保温板反射膜以及钢丝网还是要铺设的，因为有热量损耗。
浴缸下面通常是不铺设管道的，在铺设地暖时让开房间的柜体和浴缸后，一般要将其它区域的管间距下调1—2公分，以保证整个房间的采暖效果。
四、打压试验在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。
地暖施工工艺52749
地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
2、用膨胀螺栓固定好分、集水器；3、与供回水主干管对接；二、绝热层的铺设1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平直，且无积灰现象。
2、地面不平时，不能用松散砂粒找平。
3、绝热层的铺设应平整，绝热层相互间接合应严密。
直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层。
直接与室外空气相邻的地方，也必须铺设绝热层。
三、反射层的铺设(纺粘非织布/PET镀铝膜层)铺平铺严，接缝处用密封胶带封严。
四、铺设钢丝网将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。
五、地暖管的铺设1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观质量，管内部不得有杂质。
安装间断或完毕时，敞口处应随时封堵。
2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3、埋设于填充层内的地暖管不应有接头。
4、地暖管的环路布置不宜穿越填充层内的伸缩缝。
必须穿越时，伸缩缝处应设长度不小于400mm的柔性套管。
5、地暖管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
地暖管出地面至分集水器下部球阀接口之间的明装管段，外部应加装塑料套管。
地暖施工图解
地采暖——地采暖安装做法
1、一般施工工序
边角保温及苯板铺设铝箔及钢丝网铺设盘管
一次打压地面混凝土浇筑二次打压
2、过程控制要点
1)加热管安装时禁止管道拧劲，弯曲管道时圆弧的顶部防止出现“死折”。
2)厨柜、水柜、浴缸、马桶等部位按照厨柜尺寸预留出来，不铺设地暖管道。
3)管道穿门口处加柔性波纹套管，套管长度≥门垛宽度（注意卫生间门槛处不设套管）。
4)管道密集处加柔性波纹套管（管间距小于100时加套管）。
5)分集水器前与地暖管连接处需选用钢塑转换接头连接，不得采用卡接。
6)加热管上皮混凝土保护层原则上不小于30mm。
7)门槛、降板处地采暖管道加强措施。
8)试验压力为工作压力的1．5倍，但不少于。
检验方法：稳压1h内压力降不大于0．05MPa 且不渗不漏。
3、验收规范重点要求
1)地面下敷设的盘管埋地部分不应有接头。
2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1．5倍，但不少于。
检验方法：稳压1h内压力降不大于0．05MPa且不渗不漏。
3)加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定：塑料管：不应小于管道外径的8倍。
4)加热盘管管径、间距和长度应符合设计要求。
间距偏差不大于±10mm。
地暖施工细节(图文并茂)
地暖施工细节(图文并茂)随着生活水平的不断提高，人们对居住环境的要求也越来越高。
地暖因其无噪音、无风、无飞尘、温度均匀等特点，成为现代家居装修中非常流行的一种形式。
那么，地暖的施工细节应该怎样注意呢？一、确定相应的规格和环境在进行地暖施工前，需要明确选择什么规格的地暖，以及需要覆盖的具体环境。
普通的万元户型公寓和富豪别墅在地暖施工时，所需的地暖材料的规格和数量差别很大，因此在施工前应当根据实际需求和场地状况等需素来确定所需的地暖规格和数量。
二、设计合理的管道布局地暖管道的布局是一个非常重要的环节，其区域的面积、层数及房间的开口性影响着管道的布局。
一方面应考虑布局的美观，另一方面，通过合理的管道布局来保证整体房屋的温度平衡，防止出现温度差。
三、严格的安装质量管理在地暖施工的过程中，需要极其严格地控制安装质量，避免发生漏水、破裂等安全隐患。
为此，在安装过程中，必须要有专业的技术人员在场，监督工人进行合理与专业的操作。
其间，需要严格审查地暖管道中的焊接点、连接口等情况，保证管道的开口和内部质量的有效打开。
四、确保地暖施工质量的验收地暖施工质量验收是确保地暖施工质量合格的必要手续，通常需要由业主或专业的验收机构进行验收，以确保地暖工程的安全可靠。
通常，验收主要从地暖管道的质量、取暖效果、使用寿命等方面进行检测。
同时，在验收过程中要求采取多种技术手段，如水压试验、气密性测试等。
五、材料的选择地暖材料的选择是影响地暖工程质量的一个关键因素。
一方面，应选择质量好、厚度适当的地暖管材；另一方面，较高品质的保温材料，具有良好的导热性能。
同时，为了保证地暖的环保性，应选择优质的耐高温管材，以防止管道中产生有害物质。
六、水温调节地暖系统内部的水温，是影响供暖效果的重要因素。
一般情况下，地暖供暖水的温度不宜超过70℃，以免造成供暖系统热量的浪费。
当然，若是在温室、养殖等场合的地暖系统，根据实际需求，确定合适的水温调节方式和水温上限。
图解地暖工程施工细部做法
图解地暖工程施工细部做法一、施工流程：施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
1、铺设盘管：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
2、竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
3、常规地暖施工层次解剖图二、清理建筑垃圾及灰尘三、绝热层的铺设：1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
2、聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 mm与土壤或室外空气相邻的地板上的绝热层40mm。
3、重视边角隔热层的设置和就位4、伸缩缝的设置：1）在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2）当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3）伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
5、隔热层的验收1）每100立方作为一个检验批2）表面质量检测，密度测定：按GB/T11970中的方法3）抗压强度测定，同上4）厚度测量，随机抽检四、铺反射膜五、卫生间施工：1、卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖施工工艺及细部施工步骤-PPT
第一步 保温板的敷设
保温板细部做法注意事项
第二步 地面铺铝箔
第三步 地暖管的铺设
第四步 铜质分集水器的安装
第五步 检查盘管的间距和标高（尺寸按图纸要求）
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
第六步 压力试验
• 压力试验为工作压力ቤተ መጻሕፍቲ ባይዱ.5倍，但不 得小于0.6Mpa
• 试验压力下，稳压1h，压力降不大 于0.05Mpa，在1.15倍工作压力下， 稳压2h，压力降不大于0.03Mpa。
第七步 监理验收
第八步 浇筑填充层
第八步 浇筑填充层
地暖和石材施工工艺细节做法图文详解
地暖和石材施工工艺细节做法图文详解地暖及石材材料版块【地暖及石材】材料探秘关键词：#地暖原理#施工工艺#石材铺贴#1 概述■地暖是地板辐射采暖的简称,是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。
■ 水地暖是指把水加热到一定温度，输送到地板下的水管散热网络，通过地板发热而实现采暖目的的一种取暖方式。
■ 低温地面热媒在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。
地面辐射供暖符合中医“温足顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。
■ 从热媒介质上分为水地暖和电地暖两大类，从铺装结构上分为湿式地暖和干式地暖两种，干式地暖不需要豆石回填（属于超薄型）；从表面饰材上分为地板型地暖和地板砖型地暖；从功能上分为普通地暖和远红外地暖。
■ 电暖器按照工作原理可分为水暖和电暖，从供热效能来讲，水暖比较占有优势，且容易恒温，并不使人感觉干燥，且能耗低，10元/㎡· 月，而电暖难以恒温，能耗高23元/㎡·月，操作不当容易引发事故；空调为目前最普遍的供热电器，然而它的高能耗难以让一般家庭接受。
地暖则有高效节能、热稳定性好、节省空间、使用安全等有点，缺点为维修比较麻烦。
2 地暖原理■ 地暖原理地面辐射供暖是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。
由于在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。
地面辐射供暖符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。
■ 地暖安装规范•地暖系统安装前期，必须保证整个房屋水电施工完毕，且必须通过验收;•室内墙壁装饰上完成后再进行装地暖;•保证地暖施工区域平整整洁，不能有杂物、电线或者一些易燃物品;•安装地暖的施工环境温度条件不宜低于5℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、
施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图
2、卫生清理，建筑垃圾及灰尘
3、绝热层的铺设：
铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40
重视边角隔热层的设置和就位伸缩缝的设置：
1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3.
伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收
每100立方作为一个检验批
表面质量检测
密度测定：按GB/T11970中的方法
抗压强度测定，同上
厚度测量，随机抽检
4、铺反射膜
5、卫生间施工：
卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。
加热管穿止水墙处应设防水套管，防水套管两端应加密封。
做完防水闭水试验并经过验收。
三小间止水带做法
卫生间地面做法
卫生间施工
过门缝处理不当
6、盘管敷设精心策划
随意性太大
敷设注意问题
1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚。
2、管路回路实际铺设长度差距大于30米，应调整。
3、坚决杜绝出现管道交叉现象。
4、与分水器连接的地面部分管道必须加套管。
5、回路拐弯柔和，固定牢固。
弯曲率不能小于管子外径的8倍。
6、卡丁和扎带将决定铺设盘管的质量，避免因盘管的张力而弹开变形
排列整齐
个别做法评价铺
设不均匀应先安装分集水器相对
较好敷设美观
厨房做法不规
范布置不清
晰地面潮湿
垃圾不清
电线乱扯
架杆乱放
7、安装分集水器械, 要先定好分集水器的位置,然后地面开槽,预埋好电热执行器和房间温控器之连接线。
不规范的做法
分水器无防护罩
后面没有提早进行局部腻子作业支架简陋不合格
暖管根部处理粗糙
PPR管道的标识线要朝向一致回路没有标识
没有与等电位做有效连接
不规范做法注意PPR管标识线
接分水器的管子没加套管
地面清理不干净
8、铺设钢丝网：钢丝网铺在盘管上面,用于加固防止地面开裂和保护管材增加地面承重力；铺在下面为保温板起到承重作用和固定地暖管材，使盘管间距更加规范。
双层更加牢固。
9、压力试验低温热水地板辐射采暖系统:
1) 试验压力为工作压力的1.5倍，但不小于0.6MPa。
2) 检验方法:在试验压力下稳压1h，压力降不大于0.05MPa且不渗不漏。
材料进场使用前整体打压
压力试验水压试验要求：浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。
水压试验应符合下列要求：
①水压试验之前，应对试压管道和构件采取安全有效的固定和养护措施。
②试验压力应为不小于系统静压加0.3MPa，但不得低于O.6MPa。
③冬季进行水压试验时，应采取可靠的防冻措施。
水压试验步骤：①经分水器缓慢注水，同时将管道内空气排出。
②充满水后，进行水密性检查。
③采用手动泵缓慢升压，升压时间不得少于15min。
④升压至规定试验压力后，停止加压，稳压1h，观察有无漏水现象。
⑤稳压1h后，补压至规定试验压力值，15min内的压力降不超过
O.05MPa无渗漏为合格。
加热管安装完毕后，在混凝土填充层施工前应按隐蔽工程要求，由施工单位会同监理单位进行10、中间验收：
（1）绝热层的厚度、材料的物理性能及铺设应符合设计要求；
（2）加热管或发热电缆的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定；
（3）伸缩缝应按设计要求敷设完毕：
（4）加热管与分水器、集水器的连接处应无渗漏；
(5) 填充层内加热管不应有接头；
(6) 分水器、集水器及其连接件等安装后应有成品保护措施。
11、填充层的施工：
混凝土填充层施工应具备以下条件：
1、所有伸缩缝均已按设计要求敷设完毕；
2、加热管安装完毕且水压试验合格、加热管处于有压状态下；保证加热管内的水压不低于0.6MPa。
3、混凝土填充层的施工，应由土建施工方承担；安装单位应密切配合，打完养护过程中，系统应保持不小于0.4MPa。
填充的豆石混凝土中必须加进5%的防龟裂的添加剂,混凝土填充层的养护周期不应少于21天。
4、在门口、过道、地漏处做好记号，防止后期破坏。
填充层施工
施工要注意成品
防护要到位
一定不能这么做！
综合解剖层面
50厚的c15细石砼填充层随打随抹，上覆盖3个间距为5的钢筋网。
1:3水泥砂浆找平层、20厚的挤塑聚苯板真空镀铝聚酯薄膜
面层的施工：
低温热水地面辐射供暖装饰地面宜采用以下材料： 1. 水泥砂浆、混凝土地面； 2. 磁砖、大理石、花岗岩等石材地面； 3. 符合国家标准的复合木地板、实木复合地板及耐热实木地板。
成品保护
不能钻孔、敲砸、放置高温热源精品文档word文档可以编辑！谢谢下载！。
