智能压力变送器校验步骤
压力变送器校验操作流程
压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。
智能差压变送器的校验
智能差压变送器的校验
智能差压变送器的校验分为以下几步：
1. 零位校验：将变送器与压力源相连，通过仪表读取变送器的输出信号，确认在无应力作用下的压力输出为零。
如果不为零，可以通过调整零位调节器来调整零位。
2. 静态校验：将变送器与压力源相连，施加特定的压力，通过仪表读取变送器的输出信号，与实际的压力值进行比较。
如果存在差异，可以通过调整静态校验调节器来调整输出信号与实际压力值的一致性。
3. 动态校验：将变送器与压力源相连，施加一系列变化的压力值，并通过仪表读取变送器的输出信号。
根据输出信号的变化情况，判断变送器的响应速度和动态特性。
如果存在响应速度慢或者动态特性不良的情况，可以对变送器进行调整或更换。
4. 温度校验：在不同的温度条件下，通过仪表读取变送器的输出信号，并与实际的压力值进行比较。
如果存在温度影响导致输出信号与实际压力值不一致的情况，可以通过温度补偿进行校正。
需要注意的是，校验智能差压变送器时应使用标准的校验设备和方法，并按照制造商提供的操作手册进行操作。
同时，校验的频率应根据实际情况确定，一般建议进行定期校验，以确保变送器的准确性和可靠性。
智能变送器校验作业指导书
智能变送器校验作业指导书1、作业目的：校验测量的准确性。
2、作业要求：标准仪器精度高于被检表。
3、作业内容：调正校验。
4、作业的准备和危害识别：4.1、工具：数字电流表，标准压力发生器，250Ω电阻，手持终端，24VDC电源，导线及常用工具。
4.2、电源正负端连接正确，并符合供电要求，手持终端不能挂于电源两端，电流表的量程选择正确。
5、作业方法：5.1、接上电源并将电流表和250Ω电阻（如有安全栅则不必接电阻）串接在电源回路中，手持终端挂于变送器的电源端子的正负端或250Ω电阻两端。
5.2、把压力发生器输出与变送器的高压侧正确连接，低压侧放空。
5.3、接通电源预热5分钟以上。
5.4、用手持终端设定需要的变送器各项参数。
（参阅各自专用的手持终端使用说明书。
）5.5、校验：5.5.1 下限调整：在高压侧通入下限压力。
调节外部调零机构，使输出显示为0%，电流表指示应为4mA。
5.5.2 上限调整：在高压侧通入上限压力值。
调整外部调零机构，使输出显示100%，电流表指示应为20mA。
5.5.3 线性校准：在高压侧通入0% 25% 50% 75% 100%的压力值，输出显示应为0% 25% 50% 75% 100%。
电流表指示应为4mA 8mA 12mA 16mA 20mA。
6、检查与验收6.1、正确填写校验单，由验收人员对变送器的校验内容的准确性进行确认，并在校验单上签名。
6.2、调校完后，停电并拆除与设备的一切连接。
上好前后盖子及螺丝等，保证变送器的完整。
7、仪表投运时要求及注意事项：7.1、根据现场实际情况对零位加以调整。
7.2、正确操作投运方法，防止仪表单向受压。
变送器校验步骤及注意事项
变送器校验步骤及注意事项一、引言变送器是工业过程控制中常用的设备，负责将被测量的物理量转换为电信号，并将其传输到控制室或监控系统。
为了确保变送器的准确性和可靠性，需要对其进行校验。
本文将介绍变送器校验的步骤及注意事项。
二、变送器校验步骤1. 准备工作在进行变送器校验之前，需要准备以下工作：- 确定校验的物理量类型，如压力、温度、流量等；- 准备校验仪器，包括校验装置、标准仪表和校验介质；- 确定校验点的位置和数量；- 检查变送器的外观和连接线路是否正常；- 将变送器与控制系统断开连接，避免干扰。
2. 校验量程范围校验量程范围是指变送器能够正常工作的上下限范围。
校验时，需要根据变送器的技术规格和使用要求，选择适当的校验范围。
一般情况下，校验范围应包括变送器的满量程和零位。
3. 校验零位校验零位是为了确保变送器在无输入信号时输出为零。
校验零位时，将校验装置的输出信号调整为零，并观察变送器的输出信号是否为零。
如果不为零，需要进行零位调整，直到输出信号为零为止。
4. 校验满量程校验满量程是为了确定变送器在满量程输入信号时的输出是否正确。
校验满量程时，将校验装置的输出信号调整到变送器的满量程值，并观察变送器的输出信号是否与期望值相符。
如果不相符，需要进行满量程调整，直到输出信号与期望值相符为止。
5. 校验中间量程除了校验零位和满量程外，有时还需要对变送器的中间量程进行校验。
校验中间量程时，根据需要选择适当的校验点，并将校验装置的输出信号调整到相应的数值，观察变送器的输出信号是否与期望值相符。
6. 记录和评估结果在校验过程中，需要记录校验点的输入和输出数值，并计算误差值。
根据误差值的大小，评估变送器的准确性和可靠性。
如果误差值过大，可能需要进行调整或更换变送器。
三、变送器校验注意事项1. 校验装置的准确性和稳定性对校验结果影响重大，因此需要定期检查和校准校验装置。
2. 在校验过程中，应避免变送器受到外界干扰，如电磁场、振动等。

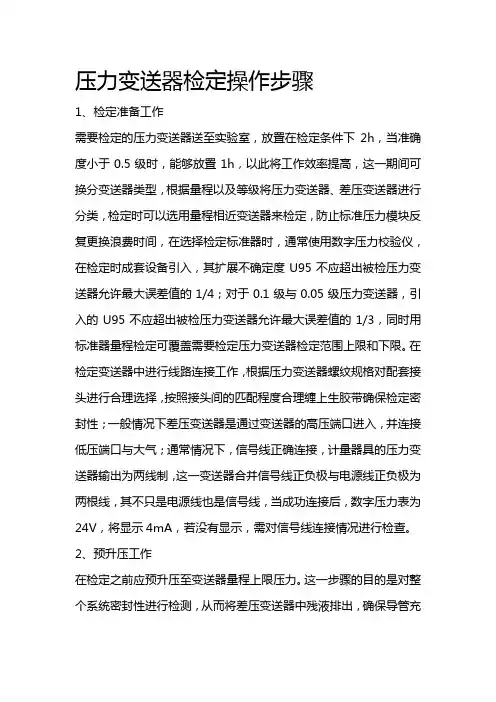

压力变送器检定操作步骤
压力变送器检定操作步骤1、检定准备工作需要检定的压力变送器送至实验室，放置在检定条件下2h，当准确度小于0.5级时，能够放置1h，以此将工作效率提高，这一期间可换分变送器类型，根据量程以及等级将压力变送器、差压变送器进行分类，检定时可以选用量程相近变送器来检定，防止标准压力模块反复更换浪费时间，在选择检定标准器时，通常使用数字压力校验仪，在检定时成套设备引入，其扩展不确定度U95不应超出被检压力变送器允许最大误差值的1/4；对于0.1级与0.05级压力变送器，引入的U95不应超出被检压力变送器允许最大误差值的1/3，同时用标准器量程检定可覆盖需要检定压力变送器检定范围上限和下限。
在检定变送器中进行线路连接工作，根据压力变送器螺纹规格对配套接头进行合理选择，按照接头间的匹配程度合理缠上生胶带确保检定密封性；一般情况下差压变送器是通过变送器的高压端口进入，并连接低压端口与大气；通常情况下，信号线正确连接，计量器具的压力变送器输出为两线制，这一变送器合并信号线正负极与电源线正负极为两根线，其不只是电源线也是信号线，当成功连接后，数字压力表为24V，将显示4mA，若没有显示，需对信号线连接情况进行检查。
2、预升压工作在检定之前应预升压至变送器量程上限压力。
这一步骤的目的是对整个系统密封性进行检测，从而将差压变送器中残液排出，确保导管充满传压介质，确保压力系统运行正常。
还可检查零位以及满量程与要求符合程度，若是不符合需在检定前进行调整。
3、检定前调整按照JJG 882-2004检定规程相关要求，检定之前应用改变输入压力方式来调整输出的上下限值，通常是调整满量程和零点。
主要有三种调整方法，分别是机械调整、布朗协议调整以及HART调整。
其中机械调整方法最为原始，具有便利快捷的优势，不需使用任何仪器，可以进行手动调节。
确定零位是否处于4mA，若是不符，可使用调零螺钉来调整。
调好零位后，使用标准压力源将压力增加到量程上限，输出时为20mA。
压力变送器校验
BT200操作步骤
接线照片
变送器显示故障表
变送器指示显示 BT200显示 原因 出错时的输出状态 措施
Er.01 Er.02 Er.03 Er.04 Er.05 Er.06 Er.07 CAP MODULE FAULT AMP MODULE FAULT OUT OF RANGE OUT OF SP RANGE OVER TEMP(CAP) OVER TEMP(AMP) OVER OUTPUT 膜盒错误 放大器错误 输出超出膜盒测量极限 静压超出规定值 膜盒温度越界（-50～130℃） 放大器温度越界（-50～95℃） 输出超出上下限值 用D53参数设置，输出信号（保持，高低） 用D53参数设置，输出信号（保持，高低） 输出上限值或下限值 显示当前输出 显示当前输出 显示当前输出 输出上限值或下限值 更换膜盒 更换放大器 检查输入 检查静压 采取隔热或加温散热，保持温度在界内。 采取隔热或加温散热，保持温度在界内。 检查输入和量程设定，并视需要作修正
压力变送器上下限量程校验
工具准备
1）仪表工具一套 2）绝缘胶布一卷 3）热工仪表校验仪一台 4）PT200校验仪一台 5）250欧电阻一个 6）万用表一块
二校验步骤
1）打开三阀组的平衡阀，关闭正负压侧的截止 阀。 2）打开变送器的接线盒，拆下24v信号线。用绝 缘胶布包好，做好正负极标号。 3）将热工仪表校验仪调在24V信号输出档位。 4）将热工仪表校验仪24V信号的正极接入到变送 器的正极 5）将热工仪表校验仪24V信号的负极串联250欧 电阻后再接入到变送器的负极。 6）将PT200校验仪的正负极与变送器的正负极 相连接。
Er.11
ILLEGALSPAN
量程超过设定值
立即保持错误发生前的输出
CST273智能数字压力校验仪操作说明
CST273智能数字压力校验仪操作说明
压力表的检定：
1、将被校表和CST273智能数字压力校验仪连接到压力泵上；
2、按压力将定规程的要求，以CST273智能数字压力校验仪为标准表，校验压力表。
压力开关的检定：
1、将压力开关和CST27智能数字压力校验仪连接到压力泵上；
2、用导线连接压力开关的接线端子以及CST273智能数字压力校验仪的SW和COM插孔；
3、按电测切换键，将电测项目切换为开关测量；
4、按压力开关的检定规程，以CST273智能数字压力校验仪为标准表，校验压力开关。
压力变送器的检定：
1、将压力变送器和CST273智能数字压力校验仪连接到压力泵上；
2、用导线连接压力变送器的接线端子以及CST273智能数字压力校验仪的mA和V插孔，并在其中串联接入150欧姆的电阻；
3、按电测切换键，将电测项目切换为电流电流测量，按24V键打开24V电源输出；
4、按压力变送器检定规程，以CST273智能数字压力校验仪为标准表，校验压力变送器。
保养与维护：
1、使用结束后，要在远离灰尘、清洁干燥的环境下存放；
2、使用时，注入压力应均匀缓慢，以免造成对CST273智能数字压力校验仪的损坏；
3、长期使用时，应注意对CST273智能数字压力校验仪进行充电，以免锂电池耗尽，造成对设备不必要的损坏；
4、当CST273智能数字压力校验仪发生测量不准或故障时，应对其进行重新设置，或致电厂家。
压力变送器的校准方法
压力变送器的校准方法1.准备工作在进行压力变送器校准之前，需要进行一些准备工作，包括准备好以下工具和设备：-校准仪表：通常使用示值器、压差计或压力计等校准设备。
-校准液体：通常使用空气或压力表来验证压力变送器的测量准确性。
-校准装置：用于控制或改变压力，并将其传递给压力变送器。
-清洁工具：用于清洁压力变送器及其接头。
2.压力变送器的外观检查在校准之前，首先要对压力变送器进行外观检查。
检查外观是否正常，观察是否有物理损坏、灰尘或腐蚀等现象。
如果发现任何异样，应及时进行修复或更换。
3.清洁压力变送器使用清洁工具（如刷子或气体吹扫）彻底清洁压力变送器及其接头，确保没有任何杂质或沉积物。
4.压力变送器的零点校准（零点校准）零点校准是校准压力变送器的最基本步骤。
它旨在确保在无压力下，压力变送器输出的值为零。
以下是零点校准的步骤：-将校准装置连接到压力变送器上，并确保压力变送器处于静压力状态。
-使用校准仪表，记录压力变送器输出的值。
-如果输出值不为零，调整调零螺栓或其他相应的调零机构，使输出值调整为零。
5.压力变送器的量程校准量程校准是确保压力变送器在其额定量程内测量准确的关键步骤。
以下是量程校准的步骤：-使用校准仪表应用已知压力值（或使用校准液体），并记录压力变送器输出的值。
-将已知压力值应用到压力变送器上，确保应用的压力值逐渐增加并始终在压力变送器的额定量程范围内。
-记录校准仪表和压力变送器输出的值，并绘制校准曲线。
-如果校准曲线显示测量值与实际值之间存在偏差，则需要进行调整。
调整可能涉及到调整零点偏移和斜率等参数。
具体的调整步骤可能因压力变送器的型号而有所不同，因此需要根据厂家提供的压力变送器手册进行具体指导。
6.校准报告校准完成后，应记录校准的时间、使用的设备和液体、校准结果以及任何调整过的参数等信息。
这些记录构成了校准报告，有助于追踪校准历史和评估设备的性能。
7.定期校准总结：压力变送器的校准是确保其测量准确性的关键步骤。
智能压力变送器重设量程传感器校准和模拟输出微调的调校方法
智能压力变送器重设量程传感器校准和模拟输出微调的调校方法1.重设量程：重设量程是指调整智能压力变送器的最大测量范围。
通常情况下，我们需要根据实际需要来选择合适的量程范围。
具体的调校方法如下：a.连接上电源和信号接收器。
b.在信号接收器中设置合适的最大量程。
c.在智能压力变送器上找到量程调节旋钮，并将其逆时针旋转到最低位。
d.逐步将量程调节旋钮顺时针旋转，观察信号接收器上的压力数值是否与实际压力相符。
如果不符合，则继续旋转，直到达到所需的最大测量范围为止。
2.传感器校准：传感器校准是指校正智能压力变送器的传感器输出信号，以保证其测量准确性。
常用的传感器校准方法如下：a.连接上电源和信号接收器。
b.将智能压力变送器安装到被测压力系统，并施加一个已知的标准压力值。
c.观察信号接收器上的压力数值是否与标准值相符。
如果不符合，则需要进行传感器校准。
d.在智能压力变送器上找到传感器校准旋钮，并逐步调整旋钮，使信号接收器上的压力数值与标准值相符。
3.模拟输出微调：模拟输出微调是指调整智能压力变送器的模拟输出信号，以确保其输出准确及稳定。
具体的调校方法如下：a.连接上电源和信号接收器。
b.在信号接收器中设置合适的模拟输出范围。
c.在智能压力变送器上找到模拟输出微调旋钮，并将其逆时针旋转到最低位。
d.逐步将模拟输出微调旋钮顺时针旋转，观察信号接收器上的输出信号数值是否稳定。
如果不稳定，则继续旋转，直到达到所需的输出信号稳定为止。
总结：调校智能压力变送器的重设量程、传感器校准和模拟输出微调是确保其准确性和稳定性的重要步骤。
通过逐步调整相关旋钮，可以使智能压力变送器的测量范围、传感器输出和模拟输出等参数达到所需的要求。
这样可以确保智能压力变送器在各种工业控制系统中的准确和稳定的工作。
校验压力变送器的步骤
热电偶热端接地的优点：
热电偶热端接地，滞后性小，可有效地减小干扰，提高测量精度。但是，热电偶能否热端接地视二次表输入线路结构形式而改变，热电偶热端接地要求二次表接线与热电偶热端不能有公共接地点。
为什么热度变化引起导线电阻改变所引入的误差，通常采用三线制连接方式。
（5） 为现场变送器实现二线制提供了可能性。
简述电磁流量计的工作原理：
利用法拉第电磁感应定律，导体介质流过磁场切割磁力线产生感应电势，利用导电电极检测出电势对应流量。
二线制仪表为什么采用4----20mA或1----5V，说明它的优点？
（1） 不与机械零点重合，利于识别仪表的断电与断线。
（2） 不受传输线及负载电阻变化的影响，适用与信号远距离传输。
（3） 不受传输线及负载性质的限制，避免交流感应干扰。
（4） 电流信号可直接与磁场作用产生正比于信号的机械力。
简要说明校验压力变送器的步骤？
（1） 观察变送器的标牌，确认变送器的量程精度。
（2） 放置适宜条件的校验台上。
（3） 根据量程选择合适的检验设备。
（4） 按量程的0﹪；25﹪；50﹪；75﹪；100﹪打压校验。
（5） 调整零点和量程直至符合要求。
压力变送器就地校准步骤
压力变送器就地校准步骤压力变送器是将压力转变成20～100kPa气压信号或转变成4～20mA电流信号的仪表，压力变送器分为气动、电动两大类，压力变送器在炼油、化工、冶金、医药等行业广泛采用。
就地对压力变送器的校准也是经常进行的。
(1)工具与仪器现场校准压力变送器不需拆下，也不需要特殊的工具有常用的200mm、250mm(8″、10″)的扳手及仪表工配用的工具即可。
校准用仪器的误差限为被校表误差限的1／3～1／10。
校准压力变送器需要的器具如下：(2)接线电动压力变送器校准接线原理图见图1-3。
图1-3电动压力变送器校验接线原理图1-活塞压力计；2-被校表；3-精密电流表；4-24VDC电源(3)操作步骤电动压力变送器的校准步骤①基本误差的校准a.关闭引压管入变送器的阀，断开原引压管接头，接上活塞压力计，按图1－3接好校准线路。
b.经检查确认无误后通电。
c.选压力变送器测量范围或输出信号的0、25％、50％、75％、100％5个点为标准值进行校准。
d.用活塞压力计平稳增加到压力信号，读取各点相应实测值。
e.使输出信号上升到上限的105％处保持2min，然后逐渐使输出的信号减少到最小值，读取各点相应的实测值。
f.计算基本误差：正行程误差δz=（Az－Ao）/16×100%反行程误差δz=（Af＋Ao）/16×100%式中δz－正行程基本误差，%δz－反行程基本误差，%Az－正行程时输出实测值，mAAf－反行程时输出实测值，mAAo－输出信号公称值，mA16－输出信号的上、下限之差，mA电动压力变送器的允许基本误差不得超过变送器规定的精度等级。
②回程误差的校准在同一点测得正、反行程实测值之差的绝对值，即为电动压力变送器的回差误差。
回程误差的计算：AH＝|AZ-AF|式中AH－电动差压变送器的回程误差，mA，AZ－正行程时输出信号的实测值，mA，AF－反行程时输出信号的实测值，mA，电动压力变送器的回程误差不得超过变送器规定允许基本误差。
ABB智能2600T压力变送器校验步骤
A B B智能2600T压力
变送器校验步骤
------------------------------------------作者xxxx
------------------------------------------日期xxxx
【精品文档】
智能2600T压力变送器校验步骤（±100KP）
1.变送器精度要求：允许误差为±16×0.075=0.012mA
2.记录压力变送器的编号，根据变送器的量程确定5个或5个
以上的检定点
3.接线如图
4.打开校验仪表电源，将显示调至电流输出画面
5.当变送器上未施加压力时，热工仪表校验仪上的读数应为
4mA。
如非4mA，则按住零点螺丝至少2秒钟，此后读数应移动至4mA。
当变送器上施加量程上限值时，热工仪表校验仪上的读数应为20mA，如非20mA，则按住零点螺丝至少2秒钟，此后读数应移动至20mA。
当施加中间点压力值时，读数应在误差允许范围内。
6.逐次加压至各检定点，并记录各检定点对应的输出电流
7.逐次降压至各检定点，并记录各检定点对应的输出电流
8.计算压力变送器的示值误差是否在允许误差范围
9.如超出允许误差，则重复5、6、7步骤，进行零位、量程调
整
10.填写记录报告。
【精品文档】。
压力变送器校验步骤
压⼒变送器校验步骤
压⼒变送器校验步骤：
1．回零检查：
1）关闭⼆次阀；
2）将表堵头螺钉松开排堵；
3）检查仪表零位，若超差调整零位；
4）投⽤及清洁现场。
2．变送器零位、量程校验：
校验准备：标准压⼒校验器、精密压⼒表、标准电流表、24V DC电源及连接件、导线等。
1）将仪表正压室通⼤⽓，接通电源稳定3min后，将阻尼时间置最⼩，此时变送器为4mA 否则调整零点螺钉，使之输出为4mA
2）给变送器正压室输⼊量程信号，负压通⼤⽓，变送器输出为20 mA , 若有偏差调整量程螺钉使之输出为20mA。
3）重复步骤1、2使之符合要求为⽌
4）将测量范围分为5点，按0%、25%、50%、75%、100%，按上⾏及下⾏进⾏逐点校验，变送器的输出值应在允许范围内，若超差，反复调整零位、量程
5）投⽤仪表并告知⼯艺。
6）填写校验单。
3、引压管打压：
准备⼯作：打压泵、相应接头及⼯具等。
1）关闭⼀次阀，打开排污阀
2）待排污⼲净后将打压泵连接好，关闭⼆次⼿阀
3）打压待压⼒在⼀定情况下时，将⼀次阀打开，进⼀步打压，⾄引压管导通，关闭⼀次阀打压，重复操作，使引压管畅通4）疏通后仪表投⽤
5）清洁现场卫⽣。
智能差压变送器的校验
智能差压变送器的校验一、考核项目：智能差压变送器的校验二、考核目的：检验选手对智能差压变送器的安装、校验线路的连接、组态、电流校准、校验表格填写与数据处理等方面的操作技能。
三、考核内容：1、校验装置的检查、安装、气路与电路连接2、大气零点修正3、按要求组态4、电流校准与线性校验5、处理数据6、断电、泄压、拆线与设备归位（四）差压变送器校验操作规程（步骤）1、器具检查（1）对照器具清单检查器具是否齐备。
（检查工具是否齐全）（2）上电前先用万用表测试220VAC插座是否为220VAC±10%。
（3）打开24VDC电源开关，确认电压（24VDC±1VDC）及极性。
然后关闭。
（4）使用万用表检查测试电阻大小是否为250±10%欧姆。
（5）检查智能差变(检查并口述)：铭牌信息、表体、接线端子是否完好。
（6）安装差压变送器，先连接差变和安装板，然后安装到支架上。
（7）正确连接电路部分，重点察看变送器接线端子是否接错。
检查无误后申请裁判同意方可通电，通电后正确选择电流表工作状态，要检查电流是否显示正常。
（接线方法是24VDC电源正接变送器正极，负极出来串接经250欧姆电阻到电流表端子正极，电流表负极接24VDC负极）。
（8）大气零点修正。
使用手操器先在量程下限处设置0.000(不论是否是0都要输入0),然后进行大气零点调整（若以上调整零点不归零可再使用低端微调），调整完后将气管接到变送器高压端上。
（9）使用手操器将变送器进行组态并进行4毫安、20毫安电流微调。
具体步骤如下：（1）按要求进行组态（如将单位设置kPa，输出方式设置成线性，阻尼时间设置成0.2s，设置位号LT-105，设置量程）。
（2）4毫安电流微调，操作定置器使压力处于测量范围下限时进行4毫安电流微调。
先使压力处于测量下限，输入选中4毫安微调之前的电流值，点确认看有没有变化，出现变化后点确认看到没到4毫安，如果不到，把当前的值记下来再进入4毫安电流微调进行反复调整。
压力变送器校准方法
压力变送器校准方法1.准备工作在进行压力变送器的校准之前，首先需要做好准备工作。
确保所使用的校准装置符合要求，并对其进行检查和校准。
2.校准装置的选择选择合适的校准装置对压力变送器进行校准。
常见的校准装置包括压力校准仪、压力表和真空泵等。
根据实际需要选择合适的校准装置。
3.校准前的准备在进行校准之前，需要对压力变送器进行一些准备工作。
首先，将压力变送器从工作系统中拆卸下来，并进行外观检查，确保没有损坏和腐蚀。
然后，将压力变送器清洁干净，以消除可能的污垢和杂质。
4.校准过程校准过程主要包括零点校准和量程校准两个步骤。
零点校准是指将压力变送器的输出信号调整为零时的压力值。
首先，将校准装置与压力变送器连接，并将校准装置的压力调整为零。
然后，调节压力变送器的零点校准螺丝，使其输出信号调整为零。
量程校准是指将压力变送器的输出信号调整为所需的压力范围内的准确值。
首先，将校准装置的压力调整到所需的压力值。
然后，调节压力变送器的量程校准螺丝，使其输出信号与所需压力值相匹配。
5.校准后的检查完成校准后，需要对压力变送器进行检查，确保其输出信号和所需压力值的匹配度。
可以使用校准装置进行检查，或将压力变送器重新连接到工作系统中进行实际应用测试。
6.校准记录在进行校准过程中，需要对校准操作和结果进行记录。
记录包括校准日期、校准装置型号、校准参数和校准结果等信息。
这些记录有助于对压力变送器的性能进行跟踪和评估。
需要注意的是，压力变送器的校准应该定期进行，以确保其准确性和稳定性。
校准的频率取决于使用环境和要求。
在校准过程中，应严格按照操作手册和校准装置的要求进行操作，以确保校准的准确性和可靠性。
压力变送器的校验步骤
压力变送器的校验步骤压力变送器的校验步骤一、常规差压变送器的校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20毫安，在现场调校讲的是快，在此介绍零点、量程的快速调校法。
调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1毫安，零点将向上移动约0.2毫安，反之亦然。
二、智能差压变送器的校准用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。
因为智能变送器在输入压力源和产生的4-20毫安电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。
因此调校与常规方法有所区别。
对智能变送器的校准也是有说明的，对校准就有：“设定量程”、“重定量程”、“微调”之分。
其中“设定量程”操作主要数字设定来完成配置工作，而“重定量程”操作则要求将变送器连接到标准压力源上，通过一系列指令引导，由变送器直接感应实际压力并对数值进行设置。
而量程的初始、最终设置直接取决于真实的压力输入值。
但要看到尽管变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。
由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行：1、先做一次4-20毫安微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。
2、再做一次全程微调，使4-20毫安、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。
3、最后做重定量程，通过调整使模拟输出4-20毫安与外加的压力信号源相吻合，其作用与变送器外壳上的调零（Z）、调量程（R）开关的作用完全相同。
压力变送器是一种比较常用的测量仪器，可以将测压元件受到的气体、液体等物理参数转变成标准的信号输出，具有测量精准、性能稳定、灵敏度高、操作简便等优点。
所以用户在使用时要保证压力变送器的正常运行，一定要对产品进行准确的校验。
压力变送器的校准方法
压力变送器的校准方法压力变送器是一种用于测量流体或气体压力变化的传感器，其性能需要保证准确可靠。
由于使用时间的不同，压力变送器的性能可能会发生变化，需要进行校准以确保精度。
本文将介绍压力变送器的校准方法。
基本原理压力变送器将被测量的压力变化转化为电信号进行输出，常见的信号有模拟信号和数字信号两种。
模拟信号通常是电压信号，其大小和被测量的压力成正比例关系。
数字信号则是将模拟信号转化为二进制代码输出。
压力变送器的校准基本原理是将已知标准的压力与压力变送器测得的压力进行比较，计算出误差并进行调整，以提高压力变送器的精度和准确性。
校准步骤第一步：准备工作在开始校准之前，需要做一些准备工作。
首先，需要选择一组标准压力装置，以用于与压力变送器进行比较。
其次，需要判断压力变送器的量程和精度等级，以选择合适的校准方法。
第二步：进行比较在校准之前，需要将压力变送器与标准压力装置连接起来，并对两者输出的压力进行比较。
比较时需要注意以下几个因素：1.温度影响：在比较之前，应保证压力变送器和标准压力装置的温度相同，否则温度变化会对校准结果造成影响。
2.接口连接：需要保证压力变送器和标准压力装置的接口连接牢固，避免压力泄漏。
3.压力范围：需要在压力变送器的量程范围内进行比较，避免超出量程范围。
第三步：计算误差比较后可以得到压力变送器和标准压力装置输出的压力值，可以计算出误差。
计算误差时需要考虑压力变送器的精度等级和误差范围等因素。
第四步：调整压力变送器在计算出误差后，需要对压力变送器进行调整，以减小误差。
根据压力变送器的精度等级和误差范围选择相应的调整方法。
第五步：再次比较和调整在进行了第四步的调整后，需要再次进行比较，以确认是否达到了校准的要求。
如果误差仍然超过了精度范围，则需要进行再次调整，直到符合要求为止。
结束语以上就是压力变送器的校准方法，需要注意进行比较和调整时一定要认真可靠，确保校准的精确性和准确性。
希望对使用压力变送器的人员提供一定的帮助。
压力变送器如何校准
1、压力变送器现常使用的有两种：一是Ⅱ型的四线制（两根电源220V，两根信号0--10mA)；二是两线制智能变送器，两根导线既是电源（24V)线又是信号（4--20mA）线，把相应量程的电流表串入信号回路中，注意极性别接反了。
2、零位及满量程校准:输入下限压力信号时，调整变送器输出电流(调零）为物理零位；加压至上限压力信号值时，调整输出电流（量程）为满量程，反复调整直至二者都达到要求；然后根据运行要求进行零点的正或负迁移；智能变送器初次校准时，应施加被测物理量进行校准，以后校准可以通过手操器进行校准。
3、弄清楚你变送器的厂家及型号，不同厂家调校不同。
例如ROSEMOUT3051,将电源正负极对应接好。
PWR接正极。
-接电源负极。
变送器打压下限，利用变送器上铭牌上的按钮按两秒设定，将压力打到压力上限，按满量程按钮调满点，测试各点误差，重复调节两个点直到满足精度要求。
扩展资料：压力变送器主要性能：1、使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力；2、高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；3、体积小、重量轻、安装、调试、使用方便；4、不锈钢全封闭外壳，防水好；5、压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。
1、首先弄清楚你变送器的厂家及型号，不同厂家调校不同。
例如ROSEMOUT3051,将电源正负极对应接好。
PWR接正极。
-接电源负极。
变送器打压下限，利用变送器上铭牌上的按钮按两秒设定，将压力打到压力上限，按满量程按钮调满点，测试各点误差，重复调节两个点直到满足精度要求。
2、压力变送器现常使用的有两种：一是Ⅱ型的四线制（两根电源220V，两根信号0--10mA)；二是两线制智能变送器，两根导线既是电源（24V)线又是信号（4--20mA）线，把相应量程的电流表串入信号回路中，注意极性别接反了。
3、零位及满量程校准:输入下限压力信号时，调整变送器输出电流(调零）为物理零位；加压至上限压力信号值时，调整输出电流（量程）为满量程，反复调整直至二者都达到要求；然后根据运行要求进行零点的正或负迁移；智能变送器初次校准时，应施加被测物理量进行校准，以后校准可以通过手操器进行校准。
智能压力变送器调校记录
智能压力变送器调校记录日期：xxxx年xx月xx日调校人员：xxx1.调校目的2.调校准备在进行调校之前，需要做好以下准备工作：-确保调校设备与智能压力变送器的连接正常。
-检查调校设备的准确性和稳定性，确保其能够提供可靠的校准信号。
-检查智能压力变送器的工作状态，确保其正常运行。
3.调校步骤3.1.连接设备将调校设备与智能压力变送器连接，确保连接牢固可靠。
检查连接线路，确保无松动或短路情况。
3.2.开始调校通过调校设备向智能压力变送器发送校准信号。
根据实际需要，可以选择手动或自动调校模式。
3.3.校准输出信号通过调整调校设备的输出信号，使其与实际压力值相匹配。
可以根据需求进行多次校准，以确保准确性和稳定性。
3.4.验证结果调校完成后，需要验证智能压力变送器的输出信号是否与实际压力值相匹配。
可以使用其他仪器或设备进行测量，以确保调校结果的可靠性。
4.调校记录针对智能压力变送器的每一次调校，都需要进行详细的记录，以便日后参考和追溯。
调校记录应包括以下内容：-调校日期、时间和地点；-调校设备的型号和序列号；-初始压力值和校准目标值；-调校过程中使用的校准方法和参数；-调校结果和校准误差；-验证结果和参考数据。
5.调校频率6.调校结果分析和处理根据调校记录，可以对智能压力变送器的调校结果进行分析和处理。
如果校准误差较大，可以考虑更换或修理设备；如果校准误差在可接受范围内，可以继续使用，并根据需要进行定期维护和校准。
7.调校记录保存所有的调校记录应进行保存，并按照一定的存档方式进行管理。
调校记录的保存时间应根据公司或行业规定进行确定。
以上为智能压力变送器调校记录的详细内容，通过这些记录可以确保智能压力变送器的准确性和稳定性，从而提高压力监测和控制的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能2600T压力变送器校验步骤（±100KP）
1.变送器精度要求：允许误差为±16×0.075=0.012mA
2.记录压力变送器的编号，根据变送器的量程确定5个或5个
以上的检定点
3.接线如图
4.打开校验仪表电源，将显示调至电流输出画面
5.当变送器上未施加压力时，热工仪表校验仪上的读数应为
4mA。
如非4mA，则按住零点螺丝至少2秒钟，此后读数应移动至4mA。
当变送器上施加量程上限值时，热工仪表校验仪上的读数应为20mA，如非20mA，则按住零点螺丝至少2秒钟，此后读数应移动至20mA。
当施加中间点压力值时，读数应在误差允许范围内。
6.逐次加压至各检定点，并记录各检定点对应的输出电流
7.逐次降压至各检定点，并记录各检定点对应的输出电流
8.计算压力变送器的示值误差是否在允许误差范围
9.如超出允许误差，则重复5、6、7步骤，进行零位、量程调
整
10.填写记录报告。
