(完整word版)微带线带通滤波器的ADS设计
基于ADS的微带线带通滤波器设计
基于ADS的微带线带通滤波器设计摘要:该文章讨论的是基于ADS软件的平行耦合微带线带通滤波器的设计过程。
利用集总参数低通原型滤波器经过一系列转化可以得到微带线带通滤波器的特性,运用传输线原理和导纳变换公式获得带通滤波器的相关参数,并借助功能强大的ADS软件对微带线带通滤波器的原理图和版图进行设计制作。
该软件只需要输入相应的原始数据,便可方便得到频率响应等相关特性。
我们也可以借助ADS软件对其进行优化仿真,以得到更加优质的带通滤波器。
关键词:带通滤波器;微带线;传输线;ADS1.引言随着近年来无线通信技术的迅猛发展,微波滤波器已经成为作为辨别分离有用和无用资源的重要部件,并大量使用于通信系统领域,其性能的优越直接影响整个通信系统的质量。
现代通信对微波滤波器的整体要求越来越高,以求得到更加微小化、轻量化、集成化的高性能低成本的滤波器。
本文设计运用微带滤波器印刷电路的方法,可以满足尺寸小、成本低且性能稳定的要求,被广泛运用于无线通信系统中。
目前在无线通信系统领域中,微波滤波器的种类日益增多,性能和设计方法各有差异。
但总体来看,微波滤波器的设计大都采用从集总参数的低通原型滤波器出发经过一系列变换得到的。
本章讨论的是平行耦合微带线带通滤波器的设计,它同样是基于集总参数低通原型滤波器出发,经过等效变换可以得到与带通滤波器相应的低通原型模型,再经过阻抗倒置变换或导纳变换便可以得到相应的带通滤波器的设计模型及相关参数。
本文首先介绍微带线带通滤波器的设计原理,然后根据基本原理推导出滤波器的相关参数,再运用ADS软件进行制作、优化和仿真,最后将完整的设计图纸和相关参数拿到工厂加工制成成品。
为了验证该微带线带通滤波器的设计和仿真的正确性,本文采用网络分析仪对该滤波器进行了相关测试,测试结果和仿真效果相吻合。
2.微带线带通滤波器的设计原理及设计过程根据滤波器综合理论,低通原型滤波器是设计其他滤波器的基础。
本文设计的带通滤波器同样是在低通原型滤波器的基础上经过变换得到的。
ADS仿真平行耦合微带线带通滤波器
ADS仿真平行耦合微带线带通滤波器滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号,使其不能通过滤波器,只让需要的信号通过。
在微波电路系统中,滤波器的性能对电路的性能指标有很大的影响,因此如何设计出一个具有高性能的滤波器,对设计微波电路系统具有很重要的意义。
微带电路具有体积小,重量轻、频带宽等诸多优点,近年来在微波电路系统应用广泛,其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
1 基本原理当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称之为耦合传输线。
根据传输线理论,每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z 0,相互耦合的部分长度为L,微带线的宽度为W,微带线之间的距离为S,偶模特性阻抗为Z e,奇模特性阻抗为Z0。
单个微带线单元虽然具有滤波特性,但其不能提供陡峭的通带到阻带的过渡。
如果将多个单元级联,级联后的网络可以具有良好的滤波特性。
图1 5级耦合微带线带通滤波器2 设计步骤2. 1 设计低通原型根据带通滤波器的一系列参数通过频率变换和查表选择低通原型滤波器的归一化原型参量。
用ω1 和ω2 表示带通滤波器的下边界和上边界,ω0表示中心频率。
将带通滤波器变换为低通原型。
归一化带宽:查表得到归一化设计参数g1, g2. . . gN gN + 1。
2. 2 计算各节偶模和奇模的特性阻抗设计用g1, g2. . . gN gN + 1和BW 确定带通滤波器电路中的设计参数耦合传输线的奇模和偶模的特性阻抗:2. 3 计算微带线的几何尺寸根据微带线的偶模和奇模阻抗,按照给定的微带线路板的参数,使用ADS 中的微带线计算器L ineC alc计算得到微带线的几何尺寸W, S, L。
ADS平行耦合微带线带通滤波器仿真REV1.0

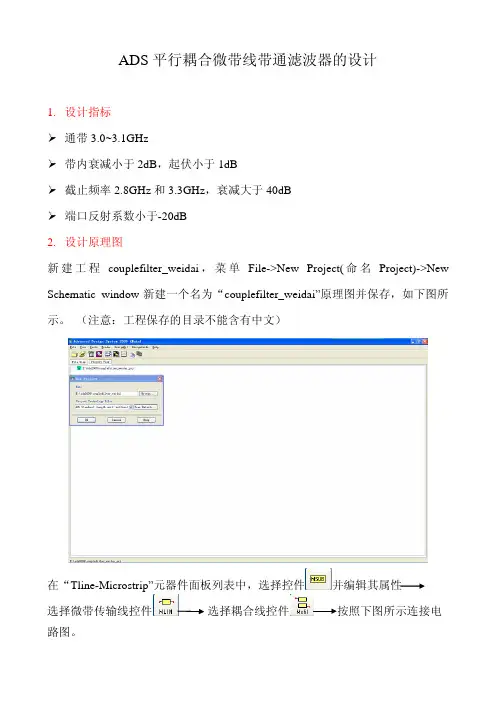

ADS平行耦合微带线带通滤波器的设计1.设计指标通带3.0~3.1GHz带内衰减小于2dB,起伏小于1dB截止频率2.8GHz和3.3GHz,衰减大于40dB端口反射系数小于-20dB2.设计原理图新建工程couplefilter_weidai,菜单File->New Project(命名Project)->New Schematic window新建一个名为“couplefilter_weidai”原理图并保存,如下图所示。
(注意:工程保存的目录不能含有中文)在“Tline-Microstrip”元器件面板列表中,选择控件并编辑其属性选择微带传输线控件选择耦合线控件路图。
这样完成了滤波器原理图基本结构,为了达到设计性能,还必须对滤波器中微带电路的电气参数和尺寸进行设置。
3.电路参数设置3.1 设置微带线参数MSUB3.2 滤波器两边的引出线是特性阻抗为50Ω的微带线,其物理尺寸可由ADS自带小软件LINECALC计算得到。
执行菜单命令【Tools】/【LineCalc】/【Start Linecalc】Substrate Parameters按照MSUB参数设置;中心频率Freq设置为:3.05GHz;Electrical设置Z0=50Ohm,E_Eff=90deg;Physical单位设置为:mm;点击Synthesize,综合出微带线宽度W=1.52mm L=13.63mm。
3.3 为了便于修改和优化,将微带线的长度和宽度用变量代替,考虑到平行耦合线滤波器的对称性,所以5个耦合线节中,第1节与第5节、第2节与第4节尺寸完全相同,按照下图参数进行设置(注意单位要选择mm)。
件。
把变量控件放置到原理图中。
双击变量控件,弹出变量设置对话框,在“Name”文本框中输入变量名称,“Variable Value”文本框中输入变量的初值,单击【Add】按钮添加变量,然后单击【Tune/Opt/Sat/DOE Setup…】按钮打开参数优化对话框设置变量的取值范围,选择“Optimation”标签页。
(完整word版)微带线带通滤波器的ADS设计
应用ADS 设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器,但适合微带结构的带通滤波器结构就不是那么多了,这是由于微带线本身的局限性,因为微带结构是个平面电路,中心导带必须制作在一个平面基片上,这样所有的具有串联短截线的滤波器都不能用微带结构来实现;其次在微带结构中短路端不易实现和精确控制,因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种:1、电容间隙耦合滤波器带宽较窄,在微波低端上显得太长,不够紧凑,在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器,有5%到25%的相对带宽,能够精确设计,常为人们所乐用。
但其在微波低端显得过长,结构不够紧凑;在频带较宽时耦合间隙较小,实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波,性能不够理想,故常把它与耦合谐振器混合来用,以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4 波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计,这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的,它不要求对地连接,结构简单,易于实现,是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下),故其横截面尺寸比波导、同轴线结构的小得多;其纵向尺寸虽和工作波长可以比拟,但采用高介电常数的介质基片,使线上的波长比自由空间小了几倍,同样可以减小;此外,整个微带电路元件共用接地板,只需由导体带条构成电路图形,结构大为紧凑,从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法,已有不少资料予以介绍。
但是,在设计过程中发现,到目前为止所查阅到的各种文献,还没有一种能够做到准确设计。
微带线带通滤波器的ADS设计共8页文档
应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器,但适合微带结构的带通滤波器结构就不是那么多了,这是由于微带线本身的局限性,因为微带结构是个平面电路,中心导带必须制作在一个平面基片上,这样所有的具有串联短截线的滤波器都不能用微带结构来实现;其次在微带结构中短路端不易实现和精确控制,因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种:1、电容间隙耦合滤波器带宽较窄,在微波低端上显得太长,不够紧凑,在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器,有5%到25%的相对带宽,能够精确设计,常为人们所乐用。
但其在微波低端显得过长,结构不够紧凑;在频带较宽时耦合间隙较小,实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波,性能不够理想,故常把它与耦合谐振器混合来用,以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计,这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的,它不要求对地连接,结构简单,易于实现,是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下),故其横截面尺寸比波导、同轴线结构的小得多;其纵向尺寸虽和工作波长可以比拟,但采用高介电常数的介质基片,使线上的波长比自由空间小了几倍,同样可以减小;此外,整个微带电路元件共用接地板,只需由导体带条构成电路图形,结构大为紧凑,从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法,已有不少资料予以介绍。
但是,在设计过程中发现,到目前为止所查阅到的各种文献,还没有一种能够做到准确设计。
ADS滤波器设计

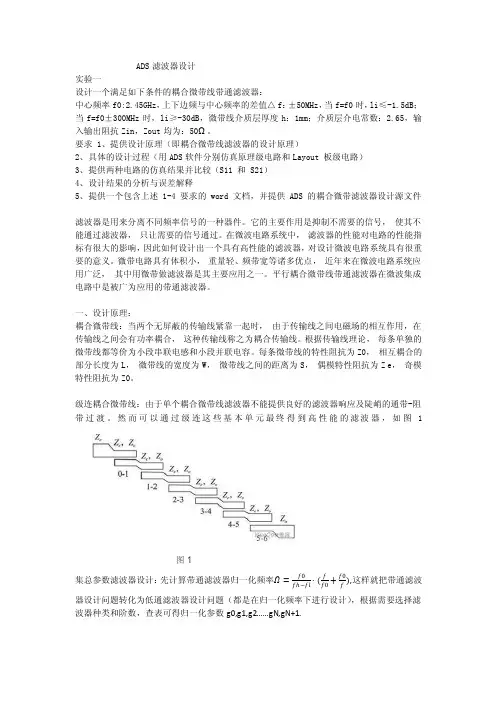

ADS滤波器设计实验一设计一个满足如下条件的耦合微带线带通滤波器:中心频率f0:2.45GHz,上下边频与中心频率的差值△ f:±50MHz,当f=f0时,li≤-1.5dB;当f=f0±300MHz时,li≥-30dB,微带线介质层厚度h:1mm;介质层介电常数:2.65,输入输出阻抗Zin,Zout均为:50Ω。
要求 1、提供设计原理(即耦合微带线滤波器的设计原理)2、具体的设计过程(用ADS软件分别仿真原理级电路和Layout 板级电路)3、提供两种电路的仿真结果并比较(S11 和 S21)4、设计结果的分析与误差解释5、提供一个包含上述 1-4 要求的 word 文档,并提供 ADS 的耦合微带滤波器设计源文件滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号,使其不能通过滤波器,只让需要的信号通过。
在微波电路系统中,滤波器的性能对电路的性能指标有很大的影响,因此如何设计出一个具有高性能的滤波器,对设计微波电路系统具有很重要的意义。
微带电路具有体积小,重量轻、频带宽等诸多优点,近年来在微波电路系统应用广泛,其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
一、设计原理:耦合微带线:当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称之为耦合传输线。
根据传输线理论,每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0,相互耦合的部分长度为L,微带线的宽度为W,微带线之间的距离为S,偶模特性阻抗为Z e,奇模特性阻抗为Z0。
级连耦合微带线:由于单个耦合微带线滤波器不能提供良好的滤波器响应及陡峭的通带-阻带过渡。
然而可以通过级连这些基本单元最终得到高性能的滤波器,如图1图1集总参数滤波器设计:先计算带通滤波器归一化频率Ω=f0fℎ−fl ·(ff0+f0f),这样就把带通滤波器设计问题转化为低通滤波器设计问题(都是在归一化频率下进行设计),根据需要选择滤波器种类和阶数,查表可得归一化参数g0,g1,g2……gN,gN+1.将集总参数滤波器转化为耦合微带线滤波器:1、先根据上下边频fl和fh,以及中心频率f0=(fl+fh)/2,确定滤波器带宽:BW=(fh-fl)/f02、根据带宽指标计算下列参数:3、利用上述参数计算耦合微带线奇模偶模特性阻抗Z0o丨i,i+1=Z0[1-Z0Ji,i+1+ (Z0 Ji,i+1)²]Z0e丨i,i+1 = Z0[1+Z0Ji,i+1+ (Z0 Ji,i+1)²]4、计算完奇模偶模特征阻抗后利用ADS的微带线计算器即可计算出微带线几何尺寸W,S,L。
ADS报告_总结_微带带通滤波器的设计8
ADS报告_总结_微带带通滤波器的设计8
微波电路与系统仿真实验报告
姓名:学号:院系:
一、实验名称:微带带通滤波器的设计
二、实验技术指标:
1.建立仿真原理图
2.仿真结果
三、报告日期:2012年10月27日
四、报告页数:共 3 页
五、报告内容:
1.电路原理图
设计指标:通带频率范围:1.9~2GHz;通带内衰减:<2dB,起伏<1dB;阻带衰减:1.7G 以下以及2.2GHz以上衰减:>40dB;端口反射系数:<-8dB。
(原始设计指标:通带频率范围:3.0-3.1GHz;通带内衰减:<2dB,起伏<1dB;阻带衰减:2.8G以下以及3.3GHz以上衰减:>40dB;端口反射系数:<-20dB。
)
电路原理图为:
2.电路图
计算出微带线尺寸后,绘制的电路图为:
3.仿真结果(可用图形或数据显示)
4.布局图
由ADS生成的版图为:
5.优化方法和优化目标
优化方法优化目标为:
6.优化之后的电路图和仿真结果
优化之后的电路图为:
优化之后的仿真结果为:
六、仿真结果分析
由仿真结果可知在优化前,通带内衰减大于2dB,起伏也大于1dB;阻带衰减:1.7G 以下以及2.2GHz以上衰减也不是很理想,没有达到设计的要求。
经过优化后,在通带频率范围:1.9~2GHz,通带内衰减小于2dB,起伏小于1dB;阻带衰减:1.7G以下以及2.2GHz以上衰减大于40dB,端口反射系数小于-8dB,基本上满足了设计的要求。
签名:
日期:。
基于ADS的平行耦合微带线带通滤波器的设计
基于ADS的平⾏耦合微带线带通滤波器的设计基于ADS的平⾏耦合微带线带通滤波器的设计摘要:本⽂介绍了平⾏耦合微带线带通滤波器的电路结构,阐述了设计带通滤波器的⽅法,最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果,证明了该⽅法的可⾏性和便捷性。
关键词: ADS; 微带线;带通滤波器;优化0 引⾔微带滤波器具有⼩型化、⾼性能、低成本等优点,在射频电路系统设计中得到⼴泛的应⽤。
其主要技术指标包括传输特性的插⼊损耗及回波损耗,通带内的相移与群时延,寄⽣通带等参数。
传统的设计⽅法是通过经验公式和查表来求得相关参数,⽅法繁琐且精度不⾼。
近年来,随着射频CAD软件的不断发展,微带滤波器的设计也进⼊了⼀个全新的阶段。
借助CAD软件可以避开复杂的理论计算,进⼀步精确和调整设计参数,确保设计出的滤波器特性符合技术要求。
本⽂通过ADS软件对平⾏耦合微带线带通滤波器进⾏优化仿真设计,证明了该⽅法的可⾏性和便捷性。
1微带带通滤波器的理论设计⽅法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下⼏个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输⼊电压驻波⽐;(3) 通带内的相移与群时延;(4) 寄⽣通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带⼀定处⼜产⽣了通带。
微波带通滤波器应⽤⼴泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本⽂以平⾏耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, ⽽通过级连基本的带通滤波器单元则可以得到⾼性能的滤波效果。
图1所⽰是⼀种多节耦合微带线带通滤波器的结构⽰意图, 这种结构不要求对地连接, 因⽽结构简单, 易于实现, 这是⼀种应⽤⼴泛的滤波器。
整个电路可以印制在很薄(⼩于1mm) 的介质基⽚上;其纵向尺⼨虽和⼯作波长可以⽐拟, 但采⽤⾼介电常数的介质基⽚则可使线上的波长⽐⾃由空间缩⼩⼏倍; 此外, 整个微带电路元件共⽤⼀个接地板, 且只需由导体带条构成电路图形, 因⽽结构⼤为紧凑, ⼤⼤减⼩了其体积和重量。
基于ADS的平行耦合微带线带通滤波器的设计
基于ADS的平行耦合微带线带通滤波器的设计摘要:本文介绍了平行耦合微带线带通滤波器的电路结构,阐述了设计带通滤波器的方法,最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果,证明了该方法的可行性和便捷性。
关键词: ADS; 微带线;带通滤波器;优化0 引言微带滤波器具有小型化、高性能、低成本等优点,在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗,通带内的相移与群时延,寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数,方法繁琐且精度不高。
近年来,随着射频CAD软件的不断发展,微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算,进一步精确和调整设计参数,确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计,证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
(完整word版)ads设计的滤波器要点
1 课题背景随着信息化浪潮的推进,现代社会产生了巨大的信息要求,通信技术正在向高速、多频段、大容量方向发展。
目前移动通信中所使用的主要频率为0.8-1.0GHz,全球GSM频段分为4段,即850/900/1800/1900MHz。
在宽带移动化方面,IEEE802工作组先后制定了WLAN和WiMAX等技术规范,希望能沿着固定、游牧/便携、移动这样的演进路线逐步实现宽带移动化,常用的WLAN通信频段标准为IEEE802.1b/g(2.4-2.5GHz)和IEEE802.11a(5.2-5.8GHz)。
为了在移动环境下实现宽带数据传输,IEEE802.16WiMAX成了宽带移动的主要里程碑,促进了移动宽带的演进和发展,2.3-2.4GHz和3.4-3.6GHz频段均被划分为WiMAX的全球性统一无线电频段。
这正是S波段的应用,因此如何研究出高性能,小型化的滤波器是目前电路设计的的关键之一。
当频率达到或接近GHz时,滤波器通常由分布参数元件构成,分布参数不仅可以构成低通滤波器,而且可以构成带通和带阻滤波器。
平行耦合微带传输线由两个无屏蔽的平行微带传输线紧靠在一起构成,由于两个传输线之间电磁场的相互作用,在两个传输线之间会有功率耦合,这种传输线也因此称为耦合传输线。
平行耦合微带线可以构成带通滤波器,这种滤波器是由四分之一波长耦合线段构成,它是一种常用的分布参数带通滤波器。
当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称之为耦合传输线。
根据传输线理论,每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0,相互耦合的部分长度为L,微带线的宽度为W,微带线之间的距离为S,偶模特性阻抗为Z e,奇模特性阻抗为Z0。
单个微带线单元虽然具有滤波特性,但其不能提供陡峭的通带到阻带的过渡。
如果将多个单元级联,级联后的网络可以具有良好的滤波特性。
ADS带通滤波器设计
8设计一个带通滤波器。
技术要求为:中心频率1227.6MHz ;3dB 带宽:200MHz ;插入损耗:<1dB ;带内波动:<1dB;20dB 矩形系数:<3;外接传输线阻抗:50Ohm ;驻波系数:<1.5;要求在通带内相位保持线性小于正负3度。
解:(1)计算低通滤波器原型的相应参数。
选取切比雪夫低通原型,具体参数为: 中心频率=0ω 1227.6MHz ,带宽200MHz ,截止频率z 6.13271MH =ω,通带最大衰减B L Ar d 3=,由矩形系数可得阻带边频z 6.1527MH s =ω,阻带最小衰减B L As d 23=。
相对带宽163.06.1227200f f -f 012===W 48.3110011-=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 704.2120022=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 由于'<'12s s ωω,故用'2s ω选定n 。
111010=-=A rL ε020.2]/)110(['1101=-≥--sL ch chn A Sωε,故n=3. 查表可得梯形电路归一化元件值:7117.0,348.3,0000.123140=====g g g g g (2)我们采用级联耦合微带线来设计带通滤波器,首先确定J 变换器导纳1659.02 2765.022102301210034001======g g WY J Y J g g WY J Y J ππ,计算传输线的奇模,偶模特性阻抗 ])(1[21,01,001,0++++-=i i i i i i o J Z J Z Z Z ])(1[21,01,001,0+++++=i i i i i i eJ Z J Z Z Z(3)采用ADS 仿真滤波器需要4节耦合微带线级联,由上表可知1,4号微带线参数相同,2,3号微带线参数相同。
一种微带带通滤波器的ADS设计方法
1基 本原 理
微波带通滤波器是具有多种不 同结构类型的微波滤波器。 如今我们常用的微带线带通 滤波 器的电路 结构主要有平行耦 合微带线带通滤波器、电容间隙耦合滤波器 、 1 / 4波长短路短 截线滤波器、 半波长开路短截线滤波器 、 发 夹线 带通滤波器等
形式 。
准低通滤波器参数; ( 2 ) 根据滤波器 的特性对 的通带带宽 , 确 定下边频和 上边 频 以及中心频率, 进一步计算 出归一化带 宽, 上边频和下边频 ;
选定采用 巴特沃斯或者切 比雪夫设计方法 后,选择合适 的标
的尺 寸较 小, 因此在微波中继通信、 卫星通信、 雷达技术 、 电子 对抗及微波测量仪器中都有广泛 的应用 。此外 ,微带线滤波 器还因为具有 重量 轻、 频带宽 、 结构紧凑和易于集 成等特 点, 从而被大量应用于各类微波通信 电路 中。
印制在很 薄的介质基片上( 1毫米 以下) , 横截面的尺寸相 比于
3设计 实例
设计参数指标 :谐振的中心频率,滤波器相对带宽, 在和 f = 2 . 3 G H z上衰减不小于 4 0 d B, 带 内纹波系数 0 . 5 d B, 输入输 出 特性阻抗均为 5 0 1 ) , 介 电常数为 2 . 7 , 其厚度为 l mm。 由公式 8 得, B W= 0 . 1 , 选用N= 5的切 比雪夫低通滤波器原型, 归一化参
波器设 计的 A DS仿真。 .
关键词: 微 带; 带通滤波器 ; a d s 软件 中图分类号 : T N7 1 3 文献标识码 : A 文章 编号 : 1 6 7 3 — 1 1 3 1 ( 2 0 1 4) 1 0 . 0 0 5 2 - 0 1
当这些基本单元谐振结构级联构成多节滤波器时,需要
基于ADS的微带线带通滤波器设计
项目名称:基于ADS优化的微带带通滤波器设计一、实验目的(1) 了解低通滤波器、带通滤波器、高通滤波器等滤波器原理(2) 利用ADS2008软件设计,以切比雪夫滤波器为原型,设计一种微带线带通滤波器。
二、实验设备(1) PC机一台;(2) ADS2008软件;三、实验内容和要求(1) 设计一个微带线带通滤波器,以切比雪夫低通滤波器为原型;(2) 中心频率:2G+学号*50MHz;(2G+10*50MHz=2.5GHz)(3) 相对带宽:8%;(2.5GHz*8%=200MHz)四、实验原理1.滤波器原理滤波器的基础是谐振电路,它是一个二端口网络,对通带内频率信号呈现匹配传输,对阻带频率信号失配而进行发射衰减,从而实现信号频谱过滤功能。
典型的频率响应包括低通、高通、带通和带阻特性。
镜像参量法和插入损耗法是设计集总元件滤波器常用的方法。
对于微波应用,这种设计通常必须变更到由传输线段组成的分布元件。
Richard变换和Kuroda恒等关系提供了这个手段。
2.微带线微带线(microstrip1ine)是现在混合微波集成电路和单片微波集成电路使用最频繁的一种平面传输线。
它可用光科程序制作,且容易与其他无源微波电路和有源微波器件集成,从而实现微波部件和系统的集成化。
微带线是在金属化厚度为h的介质基片的一面制作宽度为W,厚度为t的导体带,另一面作接地金属平板而构成的。
3.耦合微带线当两个无屏蔽的传输线紧靠一起时,由于传输线之间电磁场的相互作用,在传输线之间会有功率耦合,这种传输线称为耦合传输线。
耦合微带传输线由靠得很近的3个导体构成。
这种结构介质厚度为d,介质相对介电常数为η,,在介质的下面为公共导体接地板,在介质的上面为2个宽度为W、相距为S的中心导体带。
五、实验步骤与结果1.设定滤波器指标中心频率:2.5GHz通带带宽:200MHz(2.4~2.6GHz)输入输出的阻抗:50Ω插入损耗:小于2dB阻带衰减:在距离中心频率300MHz处的衰减大于50dB相对带宽:8%(表示信号带宽为0.2GHz)带内输入输出端口反射系数:小于-15dB2.滤波器选用与微带线的计算0.5dB切比雪夫滤波器,5阶。
ADS仿真-微带滤波器的设计
ADS仿真:微带滤波器的设计关键字:ADS 仿真滤波器微波滤波器是用来分离不同频率微波信号的一种器件。
它的主要作用是抑制不需要的信号, 使其不能通过滤波器, 只让需要的信号通过。
在微波电路系统中,滤波器的性能对电路的性能指标有很大的影响,因此如何设计出一个具有高性能的滤波器,对设计微波电路系统具有很重要的意义。
微带电路具有体积小,重量轻、频带宽等诸多优点,近年来在微波电路系统应用广泛,其中用微带做滤波器是其主要应用之一,因此本节将重点研究如何设计并优化微带滤波器。
1 微带滤波器的原理微带滤波器当中最基本的滤波器是微带低通滤波器,而其它类型的滤波器可以通过低通滤波器的原型转化过来。
最大平坦滤波器和切比雪夫滤波器是两种常用的低通滤波器的原型。
微带滤波器中最简单的滤波器就是用开路并联短截线或是短路串联短截线来代替集总元器件的电容或是电感来实现滤波的功能。
这类滤波器的带宽较窄,虽然不能满足所有的应用场合,但是由于它设计简单,因此在某些地方还是值得应用的。
2 滤波器的分类最普通的滤波器的分类方法通常可分为低通、高通、带通及带阻四种类型。
图12.1给出了这四种滤波器的特性曲线。
按滤波器的频率响应来划分,常见的有巴特沃斯型、切比雪夫Ⅰ型、切比雪夫Ⅱ型及椭圆型等;按滤波器的构成元件来划分,则可分为有源型及无源型两类;按滤波器的制作方法和材料可分为波导滤波器、同轴线滤波器、带状线滤波器、微带滤波器。
3 微带滤波器的设计指标微带滤波器的设计指标主要包括:1绝对衰减(Absolute attenuation):阻带中最大衰减(dB)。
2带宽(Bandwidth):通带的3dB带宽(flow—fhigh)。
3中心频率:fc或f0。
4截止频率。
下降沿3dB点频率。
5每倍频程衰减(dB/Octave):离开截止频率一个倍频程衰减(dB)。
6微分时延(differential delay):两特定频率点群时延之差以ns计。
7群时延(Group delay):任何离散信号经过滤波器的时延(ns)。
ADS微带滤波器设计方法
微带滤波器的设计(续)
设计指标:通带3.0-3.1GHz,带内衰减小于2dB,起 伏小于1dB,2.8GHz以下及3.3GHz以上衰减大于40dB, 端口反射系数小于-20dB。
在进行设计时,主要是以滤波器的S参数作为优化目标 进行优化仿真。S21(S12)是传输参数,滤波器通带、阻 带的位置以及衰减、起伏全都表现在S21(S12)随频率变 化曲线的形状上。S11(S22)参数是输入、输出端口的反 射系数,由它可以换算出输入、输出端的电压驻波比。 如果反射系数过大,就会导致反射损耗增大,并且影
版图的仿真
首先要由原理图生成版图,生成版图前先要把原理图 中用于S参数仿真的两个Term以及接地去掉,不让他 们出现在生成的原理图中。去掉的方法与前面关掉优 化控件的相同,都是使用 按钮,把这些元件打上 红叉(见下页图)。
然后点击菜单中的Layout -> Generate/Update Layout, 弹出一个设置窗口,直接点OK,又出现一个窗口,再 点OK,完成版图的生成,这时会打开一个显示版图的 窗口,里面有刚生成的版图(见后面几页的图) 。
用同样的方法依次加入S22,S21,S12的曲线,由于滤波 器的对称结构,S11与S22,以及S21与S12曲线是相同的。
为了准确读出曲线上的值,可以添加Marker,方法是点击 菜单中的Marker -> New,出现Instert Marker的窗口,接 着点击要添加Marker的曲线,曲线上出现一个倒三角标志, 点击拖动此标志,可以看到曲线上各点的数值。
本节内容是介绍使用ADS软件设计微带 带通滤波器的方法:包括原理图绘制, 电路参数的优化、仿真,版图的仿真等。
下面开始按顺序详细介绍ADS软件的使 用方法。
基于ads的平行耦合微带线带通滤波器的设计及优化
基于ads的平行耦合微带线带通滤波器的设计及优化平行耦合微带线带通滤波器是一种常用的微波滤波器。
它由多个耦合微带线和微带线构成,具有较好的带通特性和较小的插入损耗。
设计和优化这种滤波器通常采用ADS软件,下面分为两个部分进行详细解释。
1.设计部分(1)确定滤波器参数首先需要确定滤波器的工作频率范围、中心频率、通带和阻带带宽等参数。
这些参数可以根据具体应用需求进行确定。
(2)选择线路结构根据确定的滤波器参数,选择合适的线路结构。
常用的线路结构有串联、平行、串平联和并联等,平行耦合结构是实现带通滤波器较为常用的一种。
(3)确定线路尺寸确定线路结构后,需要根据工作频率、介质常数和板厚等参数,计算出每条线路的宽度和长度。
这里需要考虑线路的带宽和损耗等因素,通常采用求解电磁场分布的方法进行计算。
(4)设计耦合结构在平行耦合结构中,需要设计合适的耦合结构来实现合适的耦合强度。
常用的耦合结构有传输线耦合、缝隙耦合、开放环耦合等。
(5)确定滤波器连接方式根据线路结构和耦合结构的设计,确定滤波器的连接方式和序列。
这里需要考虑滤波器的带宽和衰减等因素。
2.优化部分滤波器的优化常常包括两个方面:性能优化和制造优化。
(1)性能优化针对滤波器的频率响应、损耗和抑制等性能,可以采用ADS软件提供的优化工具进行优化。
这里可以采用基于突变搜索和梯度搜索的不同优化算法,以达到滤波器尽可能优化的目的。
(2)制造优化制造优化主要是针对滤波器的制造工艺和工艺容差进行优化,以达到成本和生产效率方面的优化。
通常还需要考虑滤波器的布局、线宽度和间距等制造要素。
在整个设计和优化的过程中,需要进行仿真和测试,以验证滤波器的性能和有效性。
同时,需要充分考虑不同要素的交互影响和优化目标的平衡。
基于ADS仿真设计的微带带通滤波器
基于ADS仿真设计的微带带通滤波器引言在射频通信系统中,无论是发射机还是接收机,都需要选择特定频率的信号进行处理,滤除其他频率的干扰信号,这就需要使用滤波电路来分离有用信号和干扰信号。
因此,高性能的滤波器对设计一个好的射频通信系统具有重要意义。
微带电路由于体积小、重量轻、频带宽、易于与射频电路匹配等优点,近年来在滤波电路中得到了广泛的应用。
本文借助ADs2005a(AdvancedDesignsystem)仿真软件,设计出了一种边缘耦合的平行耦合线带通滤波器。
基本原理边缘耦合的平行耦合线由两条相互平行且靠近的微带线构成。
根据传输线理论,每条单独的微带线都等价为小段串联电感和小段并联电容,平行耦合线还需要考虑组合电容和电感。
每条微带线的特征阻抗为z0相互耦台的部分长度为L,微带线的宽度为w,微带之间的距离为s,偶模特征阻抗为乙,奇模特征阻抗为z0。
使用单个单元电路不能获得良好的频率特性,可以采用如图1所示的对称级联的方法获得良好的频率特性。
级联微带带通滤波电路的主要设计步骤如下:1 确定滤波器的参数:根据要一般来说,理论值的仿真结果和实际结果都有很大出入,需要进行优化。
可以使用Tune工具进行优化,或者采用Optim 工具。
观察最终的优化结果,直到达到设计要求。
设计过程设计要求中心频率为5GHz,带宽为8%,通带内的纹波为3dB,要求在5.3GHz处具有不小于30dB的衰减。
微带电路板参数如下:厚度1.27mm,介质相对介电常数为Er=9.8,相对磁导率为Mur=1,金属电导率Cond=(S/m),金属层厚度T=0.03mm,损耗正切角TanD=0,表面粗糙度Rough=0mm。
计算参数1.1.5.3GHz的归一化频率为Ω=1.476。
根据要求选择滤波器原型为3dB等纹波切比雪夫低通滤波电路,在Ω=1.476处,具有大于30dB的衰减,查表可知至少需要选择5阶滤波电路,本文即选择5阶滤波电路。
对应的归一化参数为:g0=1.0,g1=g5=3.4817,g2=g4=0.7618,g3=4.538,g6=10 2.通过计算可得奇模和偶模阻抗,如表1所示(单位Ω)。
