刀闸控制回路讲座
隔离开关电机、控制、闭锁回路图讲解
2.2.1 合闸回路
刀闸合闸前需要具备的条件主要有以下五项： 1、电气及五防闭锁条件解除，闭锁接点接通。 2、急停按钮TA的接点在闭合状态。 3、分、合闸接触器KM1、KM2的常闭接点KM2、KM1均在闭 合状态 4、电机电源回路正常，热继电器KT不动作，其常闭接点闭 合。 5、刀闸在分位，合位限位行程开关SP2常闭接点闭合，分位 限位行程开关SP1常闭接点断开。
1、电机回路 2、控制回路 3、闭锁回路
二、隔离开关和接地刀闸二次回路识绘
2.1 电机回路—电机转动，带动刀闸实现分、合闸
QF1：交流电空气开关
KT1、KT2：热继电器 （当电机回路异常时， 通过热继电器切断控制回路， 分合闸接触器断开电机电源， 保护电机。）
KM1/KM2：分/合闸接触器 （其动作线圈接入刀闸控制 回路，通过不同节点的配合， 实现刀闸的分合闸动作。）
就地合闸过程：A相交流电流→SBT2打到就地→按下合闸按钮 SB2→合闸接触器线圈KM2→热继电器常闭接点KT2 →分闸接触器 常闭接点KM1→合位限位行程开关常闭接点SP2→N
二、隔离开关和接地刀闸二次回路识绘
2.2 控制回路—通过分合闸接触器，给电机提供电源
2.2.2 分闸回路
刀闸分闸前需要具备的条件主要有以下五项： 1、电气及五防闭锁条件解除，闭锁接点接通。 2、急停按钮SB3的接点在闭合状态。 3、分、合闸接触器KM1、KM2的常闭接点KM1、KM2均在闭合状态. 4、电机电源回路正常，热继电器KT1不动作，其常闭接点闭合。 5、刀闸在合位，分位限位行程开关SP1常闭接点闭合，合位限位行 程开关SP2常闭接点断开。
3）用刀闸来切断变压器空载电流。架空线路和电缆 的充电电流。环路电流和小负荷电流时，应迅速进行 分闸操作，以达到快速有效的灭弧；
开关及刀闸控制及信号回路教案
开关及刀闸控制及信号回路教案第一章：开关及刀闸概述1.1 教学目标1. 了解开关及刀闸的定义、作用和分类。
2. 掌握开关及刀闸的基本结构和工作原理。
3. 熟悉开关及刀闸在电力系统中的应用。
1.2 教学内容1. 开关及刀闸的定义和作用2. 开关及刀闸的分类3. 开关及刀闸的基本结构4. 开关及刀闸的工作原理5. 开关及刀闸在电力系统中的应用案例1.3 教学方法1. 讲授法：讲解开关及刀闸的定义、作用、分类和应用。
2. 案例分析法：分析实际应用中开关及刀闸的案例。
1.4 教学评价1. 考核学生对开关及刀闸定义、作用和分类的掌握程度。
2. 评估学生对开关及刀闸结构和原理的理解。
3. 分析学生对开关及刀闸在电力系统应用的熟悉程度。
第二章：开关及刀闸的控制方式2.1 教学目标1. 了解开关及刀闸的控制方式。
2. 掌握开关及刀闸的控制原理。
3. 熟悉开关及刀闸控制系统的应用。
2.2 教学内容1. 开关及刀闸的控制方式分类2. 开关及刀闸的控制原理3. 开关及刀闸控制系统的应用案例2.3 教学方法1. 讲授法：讲解开关及刀闸的控制方式分类和控制原理。
2. 案例分析法：分析实际应用中开关及刀闸控制系统的案例。
2.4 教学评价1. 考核学生对开关及刀闸控制方式的掌握程度。
2. 评估学生对开关及刀闸控制原理的理解。
3. 分析学生对开关及刀闸控制系统应用的熟悉程度。
第三章：信号回路的基本概念3.1 教学目标1. 了解信号回路的定义、作用和分类。
2. 掌握信号回路的基本组成和工作原理。
3. 熟悉信号回路在电力系统中的应用。
3.2 教学内容1. 信号回路的定义和作用2. 信号回路的分类3. 信号回路的基本组成4. 信号回路的工作原理5. 信号回路在电力系统中的应用案例3.3 教学方法1. 讲授法：讲解信号回路的定义、作用、分类和应用。
2. 案例分析法：分析实际应用中信号回路的案例。
3.4 教学评价1. 考核学生对信号回路定义、作用和分类的掌握程度。
【国网 变电运维】刀闸控制回路及五防(统一格式版本)
14
13
KM1
KA2
3 SB3 4
KM2
4K
KA1 KA2
KM2
KM1
SL1
KM1
KM2
SL2
SB2
GDH
4K
5
遥控合闸控制
遥控分闸控制
遥控合闸
就地合闸
合闸保持
遥控分闸
就地分闸
分闸保持 手动摇把操作
电磁锁 电气五防闭锁
手动信号 近控信号 远控信号 停止回路
隔离开关控制回路
QC
12 9 10
4
1
QF2
隔离开关控制回路
隔离开关电动机控制回路图（合闸）
1
L1
2
L2
3
L3
QF1
1 3 5
2
1 KM12
4
3
4
6
5
6
KM2
1
2
3
4
5
6
GDH
过载/缺相保护
M
合闸主回路
分闸主回路
隔离开关控制回路
隔离开关电动机控制回路图（合闸）
1
L1
2
L2
3
L3
电动机操作 电源空开
QF1
1
2
3
4
5
6
合闸
合闸接 触器
1 KM12
电机保护
GDH
3
4
M
5
6 分闸接
触器
KM2
1
2
3
4
5
6
过载/缺相保护
电动机
合闸主回路
分闸主回路
隔离开关控制回路
隔离开关电动机控制回路图（合闸）

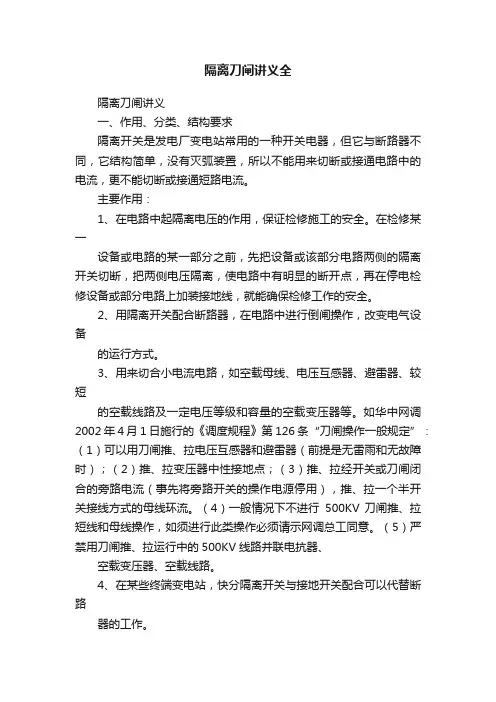

隔离刀闸讲义全

隔离刀闸讲义全隔离刀闸讲义一、作用、分类、结构要求隔离开关是发电厂变电站常用的一种开关电器，但它与断路器不同，它结构简单，没有灭弧装置，所以不能用来切断或接通电路中的电流，更不能切断或接通短路电流。
主要作用：1、在电路中起隔离电压的作用，保证检修施工的安全。
在检修某一设备或电路的某一部分之前，先把设备或该部分电路两侧的隔离开关切断，把两侧电压隔离，使电路中有明显的断开点，再在停电检修设备或部分电路上加装接地线，就能确保检修工作的安全。
2、用隔离开关配合断路器，在电路中进行倒闸操作，改变电气设备的运行方式。
3、用来切合小电流电路，如空载母线、电压互感器、避雷器、较短的空载线路及一定电压等级和容量的空载变压器等。
如华中网调2002年4月1日施行的《调度规程》第126条“刀闸操作一般规定”：（1）可以用刀闸推、拉电压互感器和避雷器（前提是无雷雨和无故障时）；（2）推、拉变压器中性接地点；（3）推、拉经开关或刀闸闭合的旁路电流（事先将旁路开关的操作电源停用），推、拉一个半开关接线方式的母线环流。
（4）一般情况下不进行500KV 刀闸推、拉短线和母线操作，如须进行此类操作必须请示网调总工同意。
（5）严禁用刀闸推、拉运行中的500KV线路并联电抗器、空载变压器、空载线路。
4、在某些终端变电站，快分隔离开关与接地开关配合可以代替断路器的工作。
类型：1、按装设地点：分为室内（GN）和室外式（GW）。
2、按结构中每相绝缘支柱的数目：分为单柱式、双柱式和三柱式。
3、按主闸刀和动触头的运动方式：分为单柱剪刀式（剪刀式的动触头分、合闸时作直线上下运动）、单柱上下伸缩式（分、合闸时动触头用折架臂带动，作上下运动，运动轨迹为一条弧线）、双柱水平伸缩式（动触头用折架臂带动，作水平方向运动，运动轨迹近似一条水平直线）、双柱合抱式（动触头作圆弧形水平运动）、三柱型中柱旋转式（动触头作圆弧形水平运动）、悬吊式（属单柱式隔离开关的一种，动触头用一个瓷绝缘柱支持，静触头悬吊着，分闸时上下运动）等。
