车库门电机调试方法
电动门调试方法与电动门执行机构调试方法
电动门调试方法与电动门执行机构调试方法.docxMKMf基智益中国辄光门控智能厚家电动门调试方法一、电动门调试前必要条件电动门接线正确。
(2)电动门及相应控制单元配线正确，无松动。
(3)手动无卡涩，过沉现象。
(4)电动门及相应控制单元回路正确。
(5)电动门相应控制单元保险、接触器、灯泡、按钮复检无问题。
(6)电动门内部二次配线能够满足设计图纸要求。
二、电动门调试前准备工作电动门至MCC接线正确，复检无错误。
(2)电动门电机三相绕组测试无问题，记录；绝缘合格，作记录。
(3)根据电动门功率整定MCC相应单元热继电器，并检查开、关接触器，线圈电阻良好，保险适合电动门功率，严禁装大保险。
检查电动门单元控制回路正确性，对电机电缆绝缘测试,作记录。
(4)将电动门打至手动，手摇手柄，检查电动门是否卡涩或有过重现象。
(5)电动门内部配线复检，并对内部配线是否复合设计图纸作检查，若有必要，可将部分线作调整，以适应设计图纸要求。
三、电动门调试工具准备(1)万用表一块；(2)螺丝刀（平口或十字花）一把；试电笔一把；(4)500V兆欧表一块；(5)对讲机一对；四、调试人员配置及要求(1)有电动门回路基础及实际操作经验者二名。
(2)相应技术人员一名。
(3)MCC处施工人员一名，电动门处施工人员一名。
五、电动门调试流程MKMF基智能向中国辄光门控智能专家(1)在MCC处相应的电动门单元抽屉上将开关打到控制回路处。
(2)送电后，检查调试控制回路。
首先检查电动门开关位置，然后看灯光回路是否正常。
一般情况电动门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。
若阀门为中小型阀门，则建议用手动将阀门开关行程调好。
若阀门为大型阀门，过沉,则建议用电动点动方法将开关行程调好。
调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下（有些阀门则是将螺钉顺时针旋到底部）将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。
自动车库门行程调整方法
自动车库门行程调整方法1、行程限位设置,力量默认选定本设置过程为一级编程，可完成开、关门行程限位的确定,并自动实现开关门过程中力量的检测和力量的默认选定。
2、步骤如下：2—1通电后即为侍机状态，此时主板状态指示灯常亮，若主板状态指示灯不亮，请检查电源是否接通.2—2开门行程限位设定按功能键3秒，至状态指示灯慢闪（运行指示灯熄灭）状态，松开功能键,然后通过“增加"键、“减少”键调整门体到合适位置（按增加键开门,按减少键关门)，按功能键一下确认并保存，此时状态指示灯快闪后熄灭，自动转为运行灯慢闪，(即可进入下一程序——关门行程限位设置）。
2-3关门行程限位设定运行灯慢闪(状态灯熄灭）状态下,按“减少”键门体下行至合适位置（可以按“增加”键、“减少"键点动微调）.按功能键确认保存,运行灯快闪数次后熄灭。
2—4自动检测及默认开、关门力量关门行程设定后，则门体马上自动进行开、关门一周的运性,此过程即完成检测及默认力量，然后状态灯常亮。
以上设置即完成了基本调试，可以正常使用了。
3、开、关门力的人工设定本过程为二级编程，一般情况下可不必调试.为了满足不同用户对电机开门遇阻停止,关门遇阻反弹功能灵敏度和可靠度的不同要求而设置的。
3-1力量分析说明人工设定的开、关门力是指在电机自动检测到的开、关门力量的基础上增加的力，各分为4档，1档最小。
电机自动默认力关门为1档，开门2档.3-2设定过程：按“P”键约6秒钟，红灯、绿灯同时常亮状态时，先设开门力，按“+"键增加按“—”键减少。
绿灯显示慢闪的次数即为当前力的档位。
选定后按“P"键确认，保存。
自动进入关门力设定，（红、绿灯也是同时常亮状态下）按“+”键增加“—”键减少，红灯显示慢闪次数为当前值，按“P"键确认，保存并退出程序。
红灯变为常亮。
4、遥控器对码、消码4—1消码按住对码键约三秒至指示灯熄灭，则消码完成。
4—2对码按住遥控器对码键，对码指示灯常亮，然后按2下遥控器上所需对码的键（A 或B）,对码指示灯由常亮变闪亮即可.。

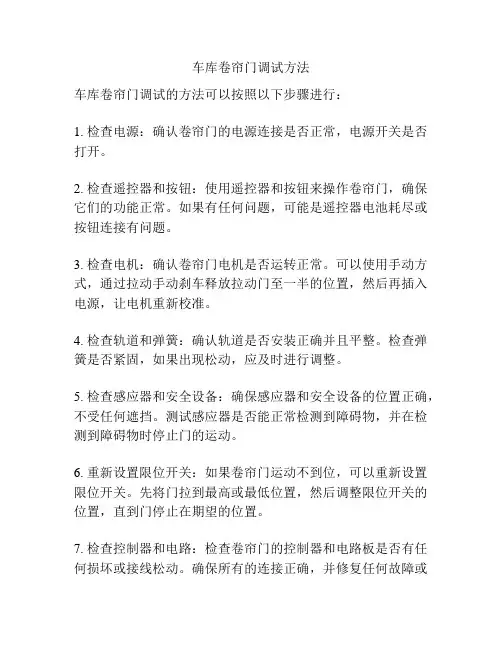

车库卷帘门调试方法
车库卷帘门调试方法
车库卷帘门调试的方法可以按照以下步骤进行：
1. 检查电源：确认卷帘门的电源连接是否正常，电源开关是否打开。
2. 检查遥控器和按钮：使用遥控器和按钮来操作卷帘门，确保它们的功能正常。
如果有任何问题，可能是遥控器电池耗尽或按钮连接有问题。
3. 检查电机：确认卷帘门电机是否运转正常。
可以使用手动方式，通过拉动手动刹车释放拉动门至一半的位置，然后再插入电源，让电机重新校准。
4. 检查轨道和弹簧：确认轨道是否安装正确并且平整。
检查弹簧是否紧固，如果出现松动，应及时进行调整。
5. 检查感应器和安全设备：确保感应器和安全设备的位置正确，不受任何遮挡。
测试感应器是否能正常检测到障碍物，并在检测到障碍物时停止门的运动。
6. 重新设置限位开关：如果卷帘门运动不到位，可以重新设置限位开关。
先将门拉到最高或最低位置，然后调整限位开关的位置，直到门停止在期望的位置。
7. 检查控制器和电路：检查卷帘门的控制器和电路板是否有任何损坏或接线松动。
确保所有的连接正确，并修复任何故障或
损坏的部件。
8. 测试运行：在完成以上步骤后，进行全面的测试运行，确保卷帘门能够正常开启和关闭，并在遇到障碍物时停止运动。
如果以上调试方法仍然无法解决问题，建议联系专业的卷帘门维修人员进行检修和调试。
麒麟车库门电机说明书
麒麟车库门电机说明书
1、润滑刀片：使用前在刀片刃口和刀片间滴注少许润滑油，插上电源线，开启开关，使电推剪空运作几秒钟后即可使用。
2、调节调整键：当电源电压在200V或240V范围内变化，可通过调节调整键，使用电推剪正常动作。
如电压升高，电推剪开启或使用时发出异常响声，可用调节匙逆时针旋转调整键至噪声停止。
如电源电压下降，电推剪出力减小，则顺时针旋转调整键至噪声未出现为止。
3、间息工作：使用电推剪应采用间息方式，连续通电时间一般不超过12分钟，避免长时间工作电推剪过热影响正常功能。
各种车库门电机配遥控
各种车库门电机配遥控————————————————————————————————作者：————————————————————————————————日期：各种车库门电机，开门机配置遥控器方法一、施普雷特：对[5P] + —P0 0 0(1) 按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。
(2) 点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。
(3) 用遥控器红色键，快速点按4下。
（先双击2下，再双击2下）(4) 对码后，等待再次出现“5P”时，遥控可用。
切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用！！！二、门人：后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。
三、霍斯：按外边的“S”键进行学习。
四、莱特：电机后面或灯罩内有一个按键。
按一下进行学习。
五、佳禾：K1 K2 K3 K4O O O O （按K1键或K4键，其他键不动。
）六、玛斯特：电机后有一个红色按键，按一下进行学习。
七、老施普雷特：电机侧面打开有一按键，按一下进行学习。
八、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。
九、美国力马：早期电机后面有一个大的绿色按键，将其按下，进行学习。
（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习。
（按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。
这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。
要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。
按P两下，遥控器4下，但是遥控器必须是同类。
十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。
霍斯车库门调试说明书
霍斯F-330车库门开门机调试说明书来源:车库门时间:2013-07-25 14:02调试方式非专业人员禁止调试、调试准备1移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。
2接上电源，照明灯亮。
电机发出“嘟” 一声，显示窗口出现0字并循环转动。
（注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。
）二、显示模式CD +S遥控配码消码键。
P功能键与储存“ +”“ - ”调节键1上行程设置点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“ + ” / “- ”键设置上行程，设置完毕按p键，储存并显示“ 2”。
2下行程设置S ■=■丄■」n厂At按“ + ” / “-”键设置下行程，设置完毕按p键。
储存并显示“ 3”3运行阻力曲线跟踪自动下降。
在此过程，电脑自动跟踪运行阻力，编写阻力曲线。
（一般用户此时再按p键不放手，5秒后显示“0”，即可退出设置程序，完成开门器的基本设置）。
按下遥控器开门器可正常运行（注：用户必须完成以上调试步骤后退出程序，所有设置才有效）4阻力设置。
注：出厂时已设置，默认第四级，一般用户无须此设置点p键，显示屏出现4再按“ + ”键，或“-”键设置阻力完毕后按p键，储存并显示“ 5”。
（注：用户选择反弹力过大或过小会影响车库门运行不稳定）5遥控上下键切换（备注：此功能可用一个遥控器上的不同按键控制2台开门器）按“ + ”键，上键控制车库门。
按“-”键，下键控制车库门，点按p键出现66自动关门功能点按“ + ”键2次，出现1表示自动关门开启。
按“-”键出现0表示关闭。
自动关门功能开启后，过5分钟开始自动关门。
关门前20秒，蜂鸣器响及指示灯闪烁。
门人车库门电机说明书
门人车库门电机说明书摘要：一、引言二、门人车库门电机简介1.产品型号及规格2.主要功能与特点三、安装与调试1.准备工作2.安装步骤3.调试方法四、使用与维护1.使用方法2.注意事项3.维护保养五、常见问题与解决方案六、售后服务正文：【引言】随着社会的发展和人们生活水平的提高，车库门在日常生活中越来越普及。
为了方便用户了解和使用门人车库门电机，本文将对产品进行详细介绍。
【门人车库门电机简介】门人车库门电机是一款优质、高效、安全、节能的车库门驱动设备。
产品型号多样，规格齐全，满足不同用户需求。
主要功能包括遥控控制、手动操作、遇阻停止等。
特点方面，电机运行平稳，噪音低，使用寿命长。
【安装与调试】在安装门人车库门电机前，请确保电源电压与电机额定电压相符，并确保安装环境安全。
安装步骤如下：1.确定安装位置，将电机底座与地面固定。
2.将电机与底座用螺丝固定。
3.将皮带安装在电机轴与车库门轨道上。
4.安装遥控接收器与电控盒。
调试方法：1.接通电源，确保电源指示灯亮起。
2.打开车库门，观察电机运行是否平稳。
3.进行遥控操作，测试遥控功能是否正常。
4.关闭车库门，测试遇阻停止功能。
【使用与维护】1.使用遥控器操作车库门时，请确保遥控器电池电量充足，操作距离适当。
2.手动操作车库门时，请匀速施力，避免突然加速或减速。
3.定期检查电机运行状况，如有异常声音、震动等情况，请及时联系售后服务。
4.保持电机表面清洁，避免进水、油污等。
【常见问题与解决方案】1.问题：车库门无法正常开启或关闭。
解决方案：检查电源是否正常，电机是否故障，遥控器是否有效。
2.问题：遥控器无法操作车库门。
解决方案：检查遥控器电池电量，操作距离是否合适，遥控器是否故障。
3.问题：电机运行声音异常。
解决方案：检查电机是否过载，皮带是否松动，电源电压是否稳定。
【售后服务】门人车库门电机提供一年的质保服务。
西赛德s1200车库门电机说明书
西赛德s1200车库门电机说明书摘要：1.西赛德s1200 车库门电机概述2.安装与调试3.遥控器操作方法4.维护与注意事项5.故障排除正文：一、西赛德s1200 车库门电机概述西赛德s1200 车库门电机是一款高品质、高性能的车库门电机，适用于各种住宅、商业建筑和工业建筑的车库门。
它具有以下特点：1.强大的驱动力：s1200 车库门电机拥有强大的驱动力，可确保车库门在各种天气条件下正常运行。
2.安全可靠：该电机采用先进的防夹人技术，确保使用过程中的安全。
3.耐用性高：s1200 车库门电机采用高品质材料制造，具有较长的使用寿命。
4.节能环保：该电机具有较低的能耗，符合节能环保的要求。
二、安装与调试1.安装前准备：在安装s1200 车库门电机前，请确保车库门轨道平整、无砂石等杂物，并检查电机外观是否有损坏。
2.安装步骤：根据安装图纸，将电机安装到车库门上，并连接电源线。
3.调试：在安装完成后，进行以下调试工作：a.检查电机的正反转：通过按下遥控器上的按钮，观察车库门是否能够正常开启和关闭。
b.检查限位功能：在车库门开启和关闭过程中，观察限位器是否能够使车库门停在预定位置。
c.检查遥控距离和角度：在遥控器距离车库门一定距离和角度时，观察是否能够正常控制车库门。
三、遥控器操作方法1.开门：按下遥控器上的“开门”按钮。
2.关门：按下遥控器上的“关门”按钮。
3.停止：按下遥控器上的“停止”按钮。
4.灯光控制：按下遥控器上的“灯光”按钮，可控制车库门照明灯的开启和关闭。
四、维护与注意事项1.定期检查车库门电机的运行状况，如有异常声音、震动等情况，请及时进行维护。
2.保持车库门轨道的清洁和润滑，以确保车库门电机的正常运行。
3.在使用遥控器时，请勿将遥控器暴露在雨水、潮湿环境中，以免损坏。
4.在使用过程中，请勿撞击遥控器，以免损坏。
五、故障排除1.如果车库门电机不能正常工作，请检查电源线是否接触良好，电源是否正常。
库门D1000车库门机安装及调试说明
中文中文Ｄ１０００车库门电机目 录关于安装和维护的通用安全介绍 Ｐ２工具和材料 Ｐ２ＣＥ认证声明 Ｐ３对安装者的警示 Ｐ３１ 外型尺寸 Ｐ４２ 技术参数 Ｐ４３ 辅助电子设备 Ｐ４４ 系统图示 Ｐ５５ 预先检查 Ｐ５６ 安装 Ｐ６６．１ 滑动导轨 Ｐ６６．２ 后部固定器 Ｐ６６．３ 外部释放器（可选） Ｐ７７ 安装 Ｐ７７．１ 滑动导轨 Ｐ７７．２ 门上固定 Ｐ８７．３ 控制器 Ｐ９７．４ 释放自动系统 Ｐ９７．５ 外部释放 Ｐ９８ Ｅ１０００控制板 Ｐ１０８．１ 技术参数 Ｐ１０８．２ Ｅ１０００控制板元件列表 Ｐ１０８．３ 接口端 Ｐ１０８．４ ＤＳ１编程拨动开关 Ｐ１０８．５操作逻辑模式 Ｐ１０９ 迎接灯 Ｐ１１１０ 接口端 Ｐ１１１１编程 Ｐ１２１１．１ 电控板设置 Ｐ１２１１．２ 学习 Ｐ１２１１．３ 预闪 Ｐ１３１２ 无线遥控编码的存储 Ｐ１４１２．１ 存储ＤＳ无线遥控代码 Ｐ１４１２．２ 存储ＳＬＨ无线遥控代码 Ｐ１４１２．３ 存储ＬＣ无线遥控代码（仅用于部分市场） Ｐ１４１２．３．１ 遥控存储ＬＣ无线遥控代码 Ｐ１５１２．４ 遥控器删除步骤 Ｐ１５１３ 开始 Ｐ１５１４ 延长电线 Ｐ１５１５ 维护 Ｐ１５１６ 维修 Ｐ１５１７ 附件 Ｐ１６１７．１ 中央支架 Ｐ１６１７．２ 用钥匙的释放装置 Ｐ１６１７．３ 安全充气边缘ＣＮ６０Ｅ Ｐ１６１７．４ 电池组件 Ｐ１６•关于安装和维护的通用安全介绍 工具和材料重要！挤撞危险。
在你开始安装前仔细地阅读完整的安装手册。
不要作任何本手册未提到的改动。
对于一个安全实用的自动门，需要正确地遵守安装步骤和使用说明。
不正确地安装和使用会引起严重的人员和财产不要将本控制器安装用于所指定的以外的用途。
为了紧固，使用所提供的附件或者，无论如何，紧固系统（螺丝，膨胀螺栓，等等）适合于固定的种类和自动系统的机械紧固件。
检查装配门是否符合ＥＮ１２６０４ 和ＥＮ１２６０５ 标准（相关信息可以从门本身的文件中找到）。
电动车库门 调试限位
电动车库门调试限位，维修车库门控制器
电动车库门电机行程在厂家安装车库门时就已经调节好了，但是使用过程中，可能出现行电机程限位走动的问题，如果有走动，门体开不到位或者关不到位，那么需要调整电机限位。
下面紫蓝翔南宁电动车库门厂家告诉您电动车库门电机行程如何调节。
一、车库门电机调节方法：1、按下控制板上的FUNC键，此时RUN 灯开始闪亮，按住此键超过8秒，RUN灯变为常亮，此时程序进入开关门行程和过载力学习过程；2、按INC键，此时电机开始向开门的方向运行，按住不放，电机运行速度由慢转快，同时RUN指示灯闪亮，表明电机向上运行。
到达理想的位置后松开按键，电机停止运行；如果按下DEC键，则电机由慢转快向关门方向运行，STA灯闪亮。
用这两个按键可调节上到位的位置。
3、如果上到位的位置调整合适后，按FUNC 键一次，则RUN指示灯快速闪烁后熄灭，表明上到位学习完成；同时STA指示灯点亮，程序进入下到位学习过程；4、用INC和DEC两个按键调整下到位位置，在到达预定位置后，按FUNC键一次，此时STA 灯闪亮，表明下到位学习完成；5、上下到位位置学习完毕，程序自动进入开关门力量学习：门体首先向开门的方向运行，同时RUN灯点亮，在门体运行的过程中，程序自动测量运行中门体所受到的阻力，到达上到位后，自动停止，延时一段时间后，程序自动关门，此时STA灯点亮，程序测量关门时的力量，到达下到位后，自动停止；6、力量学习完毕，保存所有学习到的值，同时RUN、STA灯闪亮数次，表明程序学习完毕；
7、此时按遥控器上的按键或墙壁电动按扭开关上的按键，则车库门电机按照要求运转。
海珠车库门电机使用说明
海珠车库门电机使用说明摘要：1.海珠车库门电机概述2.安装与调试3.使用与维护4.故障排除与注意事项5.品牌与售后服务正文：一、海珠车库门电机概述海珠车库门电机是一种专门用于驱动车库门的电机设备，以其高效、安全、便捷的特点深受广大用户喜爱。
本文将详细介绍海珠车库门电机的使用说明，包括安装与调试、使用与维护、故障排除与注意事项等内容，帮助用户更好地使用和保养该产品。
二、安装与调试1.准备工作：在安装海珠车库门电机之前，需要确保车库门已经安装到位，并留有足够的空间以方便安装。
此外，还需检查电机的配件是否齐全。
2.安装步骤：首先，将电机安装到车库门的适当位置，然后连接电源线，确保接线正确无误。
接下来，安装遥控器和显示屏，并检查它们的工作状态。
3.调试：在安装完成后，需要对车库门电机进行调试，以确保其正常工作。
具体操作步骤如下：按住设置键，等到红灯常亮时放手，再按增加键，调到一定的位置后按设置，红灯闪亮后过一会按住减小，调好后再按设置键，红灯闪亮即可。
三、使用与维护1.使用：在使用海珠车库门电机时，需确保车库门在关闭状态下，然后按下遥控器的开门键，电机将自动开启并驱动车库门打开。
同样，在开门状态下，按下遥控器的关门键，电机将自动关闭。
2.维护：为了保证海珠车库门电机的正常运行，需要定期对其进行维护。
主要包括清洁电机表面，检查电源线是否破损，保持遥控器和显示屏的工作状态等。
四、故障排除与注意事项1.故障排除：在使用过程中，如果遇到车库门电机无法正常工作，可以参照产品说明书进行故障排查。
常见的故障有电源线接触不良、电机内部故障等。
针对不同故障，采取相应的解决措施。
2.注意事项：在使用过程中，需注意不要让车库门电机处于潮湿环境中，以免影响其使用寿命。
同时，避免在运行过程中突然停止电机，以免损坏车库门。
五、品牌与售后服务海珠车库门电机作为一款知名品牌，拥有良好的售后服务。
在使用过程中，如果遇到任何问题，可以随时联系售后服务人员，他们会为您提供专业的解决方案。
电动门距离控制调试说明(含电机参数表的)
深圳汇川技术门机安装调试方案安装注意事项：1.安装门机电机时，一定要按照技术部资料，按步骤安装，先将键安装到带轮上，然后将带轮和键同时安装到电机轴上。
安装时电机一定不能敲击（敲击会将电机的编码器损坏），当发现电机与带轮不能很顺的安装时，请联系技术部门解决。
若因不能安装检测出是我们的电机轴过大或者键不标准，请联系汇川服务人员，我们会第一时间给你答复和解决方案。
2.门机极限位置一定要安装行程开关，用于确认开关门的距离。
接线电路图：调试前请检查好电气接线，行程开关和机械部分有无安装完整电动门调试步骤：（距离控制）一、1. 在面板模式（F002=0）和距离控制模式(F001=1)下，设置电机参数（根据电机设定）：F100=1 (选择同步电机) F101 (电机额定功率) F102 (电机额定电压)F103 (电机额定电流) F104 (电机额定频率) F105 (电机额定速度)2. 进行端子位置设置和方向判断：DI1：关门终限位(F901=13) DI4：开门终限位(F904=12) DI5：安全门开(F905=1)DI6：安全门关(F906=2)设置好端子和连接线后，拉动开关门：a：手动往开门的方向拉动时，若D2 灯为亮，则AB相信号正常。
b: 手动往关门方向拉动时，若D2灯常灭，则AB相信号正常。
c: 手动拉门过程中，若收到一个Z信号，则D3灯会闪烁一下，若D3灯一直常灭，则Z信号异常。
d: 在运行中，D1灯亮，则表示外部关门命令有效；D2灯亮，则表示门机处于关门状态运行。
e: 在运行中，D3灯亮，则表示外部开门命令有效；D4灯亮，则表示门机处于开门状态运行。
二、电机调谐：1，在面板模式下，同步轮不能戴皮带在空载状态下，设定参数F116=3（或者带载学习，设定参数F116=4），进行自学习，按下OPEN，此时面板上显示“TURN”，电机的同步轮先缓慢地向开门方向运行一段时间，然后在反方向即关门方向运行一段时间，直到没有显示“TURN”，此时自学习完成。
仕嘉车库门电机说明书
仕嘉车库门电机说明书第一章：概述1.1产品介绍1.2主要特点1）高性能电机：采用高效率电机，可提供稳定的驱动力和持久的使用寿命。
2）智能控制：配备智能控制系统，可根据用户需求进行自动开启和关闭车库门的控制。
3）安全保护：具备多重安全保护机制，如防撞检测、限位设置等，确保使用过程中的安全。
4）低噪音设计：采用抗噪技术，工作时噪音低，不会干扰周围环境。
第二章：安装与调试2.1安装前准备1）确认车库门的尺寸和重量，确保电机适用于该车库门。
2）保证车库门轨道和支撑结构的牢固性和可靠性。
3）确保车库门电源电压符合电机要求。
2.2安装步骤1）安装电机：将电机安装在车库门的上方，通过螺丝固定好。
2）安装齿轮和链条：安装驱动齿轮和链条，确保与电机相连。
3）固定车库门：将车库门固定在轨道上，与链条相连接。
4）安装控制面板：将控制面板安装在适当位置，并连接好电源线和控制线。
5）接通电源：接通电源，检查电机和控制系统的正常运行。
2.3调试与设置1）限位设置：根据车库门的开启和关闭范围，进行上下限位的设置。
2）碰撞检测：设置碰撞检测开关，并进行碰撞测试，调节灵敏度。
3）遥控器配对：按照说明书中的步骤，进行遥控器与电机的配对设置。
4）电机力度调整：根据实际需要，调整电机提供的力度大小。
5）其他功能设置：根据用户需求，进行其他功能设置，如定时控制、灯光控制等。
第三章：使用与维护3.1开启车库门使用遥控器或控制面板上的按钮，按下开启按钮，车库门将自动开启。
3.2关闭车库门使用遥控器或控制面板上的按钮，按下关闭按钮，车库门将自动关闭。
3.3其他操作根据产品的具体功能，进行相应的操作，如定时开关机、灯光控制等。
3.4安全注意事项1）禁止拆卸电机或改动电机内部部件。
2）使用时请保持车库门周围空间的畅通，以防止卡阻。
3）定期检查电机和控制系统的工作状态，确保正常运行。
4）不得将电机暴露在潮湿、高温、腐蚀性环境中。
5）保持电机清洁，定期清除灰尘和杂物，以延长使用寿命。
电动门遥控器使用、匹配、对码方法（图文详解）
电动门遥控器使用、匹配、对码方法（图文详解）滚动码遥控器具有学习功能，无需焊接，直接在车库门电机控制板上操作即可，但是注意遥控器必须是同类。
车库门电机品牌不同方法不同。
（以下对码方法参考文章来源于商人博客希望对您有用）1、索玛电机按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。
这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。
要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。
2、中天800N电机（博达的一样）长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）。
消码：按“-”号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。
对码：7号灯闪亮时，按“+”号键一下，7号灯由闪亮变为常亮，再按遥控器操作键一下，7号灯由常亮变为闪亮，按P键保存，对码成功。
3、中天600N电机：消码：打开机壳找到线路板上对码键及对码指示灯。
按住对码键约6秒至指示灯熄灭消码完成。
对码：按住线路板的对码键约2秒，对码指示灯常亮，然后按下遥控器上所需对码的按键（A或B、解锁键除外），对码指示灯由常亮变闪亮即可。
4、门人后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。
5、霍斯按外边的“S”键进行学习。
6、莱特电机后面或灯罩内有一个按键。
按一下进行学习。
7、玛斯特电机后有一个红色按键，按一下进行学习（共有三个按键“P”“+”“—”）。
先按“p”键LED上出现小红点时按遥控的上或者下键。
8、老施普雷特电机侧面打开有一按键，按一下进行学习。
9、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。
10、美国力马早期电机后面有一个大的绿色按键，将其按下，进行学习。
（按新遥控器两下），现在电机后面有一个红色的按键，将其按下，进行学习。
（按新遥控器两下）11、老(新)奥诺主机壳圆形(黑色\白色为老;兰色为新),标志:“OMNER”,原手柄别克形,左下脚按键字母“R”.主机位置两键分别是发射学习键和距离学习键,要增加手柄请按发射学习设置.学习方式为:5秒钟内按发射学习键两下,一米外按遥控器任意键两次,学习指示灯闪3次,学习成功.再增加,再按学习键一次,按遥控器.依次最多能配8只手柄.12、韦斯顿打开外壳，线路板上共有5个红灯和一个按钮，按键按4下第四个红灯亮起，长按后按键，五个灯全部亮起。
电动车库门调试限位
电动车库门调试限位，维修车库门控制器
电动车库门电机行程在厂家安装车库门时就已经调节好了，但是使用过程中，可能出现行电机程限位走动的问题，如果有走动，门体开不到位或者关不到位，那么需要调整电机限位。
下面紫蓝翔南宁电动车库门厂家告诉您电动车库门电机行程如何调节。
一、车库门电机调节方法： 1、按下控制板上的FUNC键，此时RUN灯开始闪亮，按住此键超过8秒，RUN灯变为常亮，此时程序进入开关门行程和过载力学习过程； 2、按INC键，此时电机开始向开门的方向运行，按住不放，电机运行速度由慢转快，同时RUN指示灯闪亮，表明电机向上运行。
到达理想的位置后松开按键，电机停止运行；如果按下DEC键，则电机由慢转快向关门方向运行，STA灯闪亮。
用这两个按键可调节上到位的位置。
3、如果上到位的位置调整合适后，按FUNC键一次，则RUN指示灯快速闪烁后熄灭，表明上到位学习完成；同时STA指示灯点亮，程序进入下到位学习过程；
4、用 INC和DEC两个按键调整下到位位置，在到达预定位置后，按FUNC键一次，此时STA灯闪亮，表明下到位学习完成；
5、上下到位位置学习完毕，程序自动进入开关门力量学习：门体首先向开门的方向运行，同时RUN灯点亮，在门体运行的过程中，程序自动测量运行中门体所受到的阻力，到达上到位后，自动停止，延时一段时间后，程序自动关门，此时STA灯点亮，程序测量关门时的力量，到达下到位后，自动停止；
6、力量学习完毕，保存所有学习到的值，同时RUN、
STA灯闪亮数次，表明程序学习完毕； 7、此时按遥控器上的按键或墙壁电动按扭开关上的按键，则车库门电机按照要求运转精心搜集整理，只。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赛科门控
车库门电机的调试方法及注意事项
一、车库门电机的调试注意事项：
1、在进行任何行程、力矩调节节前，必须仔细检查下列各项：
2、必须正确连接红外光电开关或其短接跳线。
二、车库门电机的调试方法
1.校准遥控器编码
在驱动器面板上的"LEARN"键为遥控器的功能键，先后可进行以下操作：
A、删除内码：按住接收机编码按键"LEARN"不放，对应的"LEARN"指示灯亮，直至指示灯灭（约8秒），放开按键，表示删除内码成功。
B、编码：按下接收板上编码按键"LEARN"约两秒，对应的"LEARN"指示灯亮，接着连续按发射机同一按键两次，指示灯开始快速闪亮几秒钟，表示编码成功。
如需增加发射机，再重复上述编码过程即可。
2.学习开门、关门行程
按住驱动器面板上的"LEARN"键约4秒，当对应的"LEARN"绿色指示灯开始闪亮，则表明已经进入开门限位的调整状况：按“UP_（+）”或“DOWN_(-
)”键，把门体调整到适当的开门限位位置，然后再"LEARN"键确认。
开门限位确定后"LEARN"绿色指示灯将自动熄灭，红色指示灯闪亮，表明系统已进入关门限位的学习状态：分别按“UP_（+）”或“DOWN_（-
）”键，把门体调整到适当的关门限位位置，然后再"LEARN"键确认。
此时"LEARN "红色灯将熄灭，行程限位的手动调整过程完毕，随后进入开关门自动演示模式：当门体自动进行一次完整的开门、关门运行后，门机将在关门限位处停止，"LEA RN"红色指示灯亮；则表明行程学习完毕，系统可以正常使用。
3.测试驱动装置对障碍物的反应特性
1）启动门到开位；
赛科门控
2）如果在门下平放一个125px*250px的物体；
3）启动门到关位，一接触到物体门应停下来，然后在2秒钟后返回，直到全开的位置。
“FORCE”红色指示灯闪烁，照明灯闪5次。
4.启闭过载力调整
按住驱动器面板上的“FORCE”键约四秒钟，对应的“FORCE”绿色指示灯闪亮，则表明系统已进入开门负载力调整模式；每按“UP_(+)”键或“DOWN_(-
)”键一次；面板左边的红色光柱相应增长或缩短；表明系统开门力度相应增大或减少。
若再按下“FORCE”键，当对应的“FORCE”红色指示灯闪亮，则表明系统已进入关门负载力调整模式，在关门的负载力调整过程中，每按“UP_(+)”键或“DOWN _（-
）”键一次；面板左边的红色光柱相应增长或缩短；表明系统关门力度相应增大或减少。
当开门和关门的负载力都已调整为最佳状态，再按下“FORCE”键则整个负载力度调整过程完毕确认退出。
（开门、关门的最大调整等级都为十级）
5.二次行程保护装置设定
为保证意外的门体行程丢失，本公司开门机设置有二次行程保护装置，只须把门机导轨中的限位挡块移动至开门到位位置锁定即可。
1。
