照明施工图设计说明(1)
电气照明工程施工图预算实例
电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。
（1）建筑概况。
本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。
共用楼梯、楼道。
（2）供电电源。
每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。
（2）住户用电。
A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。
（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。
照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。
（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。
（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。
图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。
②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。
照明工程图纸设计说明1
本项目为珠江新城H3-2地块,总面积1069平米，建筑面积79288平米，东侧紧邻40米宽的马场路，北侧为15米宽的甲子路，南侧及西侧均为7米宽的规划路。
地下三层，为机动车库和设备用房，其中地下三层局部战时为人防工程，变电所设在地下一层，冷冻站和水泵房设在地下三层。
地上建筑主体由两栋均为19层的塔楼组成，高度为95.1米。
首至四层为商业、餐饮等，五层为架空层，六至十九层为办公，本工程地上建筑面积约5.6万平米，其中办公部分约4.3万平米，地下建筑面积约2.3万平米，属一类高层办公楼。
本图为泛光照明施工图，设计总功率为218.1kW。
一、设计依据：1、业主建筑灯光设计效果。
2、建设单位提供的相关专业图纸资料。
3、本工程采用的主要标准及规范3.1《低压配电设计规范》（GB50054-95）3.2《建筑照明设计标准》（GB50034-2004）3.3《民用建筑电气设计规范》（JGJ 16-2008）3.4《高层民用建筑设计防火规范》（GB 50045-95)(2005版）3.5《建筑节能工程施工质量验收规范》（GB50411-2007）3.6《城市夜景照明设计规范》（JGJ/T 163-2008）3.7《智能建筑设计标准》（GB/T50314-2006）3.8《建筑电气工程施工质量验收规范》（GB50303-2002）3.9《建筑物防雷设计规范》（GB 50057-94 2000年版）二、设计范围1、泛光照明配电设计及照明控制设计。
2、LOGO发光广告字设计。
3、泛光照明配电系统防雷设计。
三、供电电源及负荷1、供电电源珠江新城H3-2地块泛光照明工程属一类高层办公楼。
用电按三级负荷供电，供电源电源电压为AC 380V/220V。
本项目电源安排为：A塔泛光照明电源取自负一层低压配电室1-13AA-1回路，B塔楼泛光照明电源取自负一层低压配电室2-13AA-1回路。
2、泛光照明配电控制柜、箱的设置及负荷表见下表四、管线敷设及设备安装：1、线缆选型和管线安装1.1泛光照明配电干线和支线采用无卤低烟阻燃电缆（WDZB-YJY），所有泛光照明回路敷设尽量利用已有公共设计的预埋保护管、电气竖井、电缆桥架、线槽和电缆沟槽敷设。
宜昌某道路照明工程施工图说明

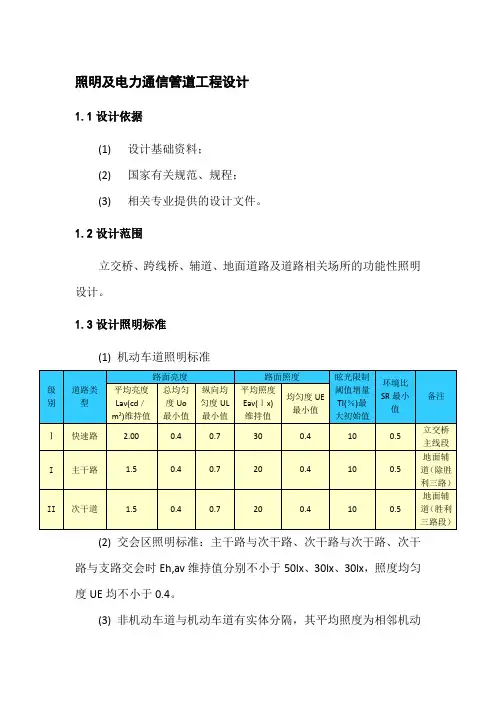

照明及电力通信管道工程设计1.1设计依据(1)设计基础资料；(2)国家有关规范、规程；(3)相关专业提供的设计文件。
1.2设计范围立交桥、跨线桥、辅道、地面道路及道路相关场所的功能性照明设计。
1.3设计照明标准(1) 机动车道照明标准(2) 交会区照明标准：主干路与次干路、次干路与次干路、次干路与支路交会时Eh,av维持值分别不小于50lx、30lx、30lx，照度均匀度UE均不小于0.4。
(3) 非机动车道与机动车道有实体分隔，其平均照度为相邻机动车道的照度值的1/2，但不小于相邻人行道的照度。
(4) 人行道与非机动车分设，人行道的平均照度为相邻非机动车道的照度值的1/2，且不小于流量较低的道路人行道路面平均照度维持值5lx。
(5) 本工程各道路机动车道照明设计值如下：1.4光源及灯具选择(1) 光源：城市道路功能照明主要光源有高压钠灯和LED灯。
高压钠灯为道路照明的主要光源，光效高，光线透雾性好，但显色性不高。
LED为新型光源，显色性好，光效高。
本工程拟采用LED灯作为道路照明光源，光源功率分别为：250W及120W。
(2) 灯具：选用适用于城市道路的具有较好配光曲线和高效率的灯具，灯具的防护等级为IP65。
灯具的技术要求：采用截光型，高压铸铝外壳，ALGLAS镀层反射器，钢化玻璃灯罩，光源腔的防护等级不低于IP65，电气腔的防护等级不低于IP43。
照明灯具配用变功率节能型电感镇流器或电子镇流器。
交叉口、路面展宽段等采用泛光灯，并作特殊布置。
1.5照明方式本次设计道路功能照明主要分为主要分为高架区照明、地面道路照明、高架快速路照明以及匝道照明。
照明设计根据《城市道路照明设计标准》要求，本次设计道路照明平均亮度（照度）达到城市快速路的标准。
1）高架快速路采用12米单、双臂路灯照明，路灯安装在两侧栏杆上，间距30米，光源采用250W LED光源。
2）地面机动车道及非机动车道采用10米单、双臂路灯照明，路灯安装地面两侧设施带内和人行道上，间距30米左右，光源采用250W LED光源。
电气照明施工图内容
一、室内电气照明施工图应包括的内容1、图纸目录及设计说明①目录表明电气照明施工图的编制顺序及每张图的图名，便于查询；②设计说明中主要说明电源来路，线路材料及敷设方法，材料及设备规格、数量、技术参数、供货厂家，施工中的有关技术要求等。
2、电气原理图电气照明施工图具有很强的原理性，其接线原理应按电工学的有关规定执行。
电气原理图主要表明下列内容：①建筑物内的配电系统的组成和连接的原理；②各回路配电装置的组成，用电容量值；③导线和器材的型号、规格、根数、辐射方法、穿线管的名称、管径；④各回路的去向；⑤线路中设备、器材的接地方式。
3、电器照明施工平面图：电气照明施工图是在建筑平面图的基础上绘制而成的，主要表明下列内容：①电源进户线的位置，导线规格，型号根数，引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）；②配电箱的位置（包括主配电箱、分配电箱等）；③各用电器材、设备的平面位置、安装高度、安装方法、用电功率等；④线路的敷设方法，穿线器材的名称、管径、导线名称、规格、根数；⑤从各配电箱引出回路的编号；⑥屋顶防雷平面图及室外接地平面图，还反映防雷带布置平面，选用材料、名称、规格、防雷引下方法，接地极材料、规格、安装要求等。
4、电气安装大样图电气安装大样图是表明电气工程中某一部位的具体安装节点详图或安装要求的图样，通常参见现有的安装手册，除特殊情况外，图纸中一般不予画出。
二、室内电气照明施工图的识读及注意事项1、常用电气照明线路及灯具、器材的图例如下表：2序号代号照明灯具安装方式1 X 线吊式2 L 链吊式3 G 管吊式4 D 吸顶式5 B 壁装式6 R 嵌入式7 Z 座灯头式8 L 沿梁下式9 Q 沿墙10 D 沿地板11 Z 沿柱12 P 沿天棚13 M 明敷14 A 暗敷15 G 穿焊接钢管敷设16 DG 穿电线管敷设17 VG 穿硬塑料管敷设18 CP 瓷瓶敷设3要正确识读室内电气照明施工图，可从以下几方面招手：①从设计说明入手，了解整个设计的意图及有关要求；②从电气接线原理图中了解整个建筑的接线方法及总回路数；③在识读电气照明平面图时，可以沿着导线布置程序循序渐进；④防雷接地平面图，表明防雷带的布置、室外接地极的位置及有关材料安装要求。
室外照明设计规范说明
室外照明设计说明1、此图为-小区室外亮化设计施工图，设计范围包括小区基本照明（含安全照明和功能照明）的景观照明。
2、供电和配电(1)室外照明采用TN低压供电系统，照明控制箱(分控点）的布置的原则需考虑供电半径和电源到末端受电点所必需控制的电压降，避免因欠电压造成灯具不能正常运作。
《供配电系统设计规范》GB50052—98中，规定在正常运行情况下，道路照明末端处电压允许偏差为+5％，-10％。
(2)照明控制箱出线，可由相同的一个或几个回路供电。
合理配置相序，尽量做到三相平衡。
(3)配电箱供电出线截面一般不宜大于35mm2。
以气体放电灯为主要负荷的照明供电线路，在三相四线配电系统中，中性线截面应按最大一相电流选择，不小于相线截面。
(4)道路照明采用地下直埋电缆。
配电线路直埋散热好，载流能力高，且由于电缆各芯间的分布电容并联在线路上，可提高自然功率因数，同时不受气候影响，减少外力破坏，提高供电可靠性。
3、导线截面选择的计算室外照明电缆截面选择，应以计算电流和电压降二者指标综合确定。
以计算电流确定导线允许载流量，基本确定导线截面；进行线路电压损失计算，可使线路在符合规划的前提下，线路具有一定的裕度，线路截面选择应做到经济合理。
(1)按允许载流量选择导线截面时，照明负荷可按长期工作制负荷考虑，即IN=Kt·Ial>Ic式中 Ial—导线长期允许工作电流值，AIN—径校正后导线长期额定电流，AIC—计算电流，AKt—校正系数。
(2)电压降计算采用负荷矩计算方式，各公式计算结果，必须以最不利的亮化组合方式作为选择供电线路截面的依据。
不用线路电压损失计算方法：(终端负荷用负荷矩Kw．Km表示) ①两线线路(单相，两相无零线或直流线路) △U％≈6*△Up％*p*L ②三相四线和三相三线线路△u％=△Up％*P*L ③两相带零线三线线路△U≈2．25*△Up％*P*L 式中△u％一电压损失百分值，％△Up％——三相线路每一千瓦，公里的电压损失百分数，△u％kw．km P—有功负荷，Kw L—线路长度，Km 式中功率P取值：①对于负荷沿途基本分布均匀的基本照明和负荷间有一定距离，但功率值较均匀的景观照明，可近似按三相平衡均匀负荷计算。
广达生活区A线道路东延段工程--电照施工图设计说明
电照施工图设计说明一、工程概况及照明设计范围(7)《道路照明用LED灯性能要求》(GB/T24907-2010)1.1工程概况(8)《道路与街路照明灯具性能要求》(GB/T24827-2015)广达生活区A线道路呈东西走向，设计桩号范围K0+000-K1+639.48,道路(9)《LED城市道路照明应用技术要求》(GB/T31832-2015)全长1639.48m,采用城市主干路设计等级，设计车速50km∕h,双向六车道，(10)《道路和隧道照明用LED灯具能效限定值及能效等级》(GB标准路幅宽32∕38m.本次设计广达生活区A线道路东延段设计范围37478-2019)K0+802.874-K1+639.48,道路起于在建广达生活区一期A线道路，止于规划(11)《城市道路交通工程项目规范》GB55011-2021新森大道。
道路全长836.606m,为城市主干道，设计速度50km∕h,红线宽度(12)《建筑与市政工程抗震通用规范》GB55002-2021为38m,双向六车道。
本次工程道路采用沥青路面。
(13)《市容环卫工程项目规范》GB55013-20211.2设计范围(14)《电力变压器能效限定值及能效等级》(GB20052-2020)照明设计范围包括：供配电系统、照明系统及防雷接地系统。
(15)《建筑物防雷设计规范》(GB50057-2010)二、设计依据及采用标准规范(16)《建筑机电工程抗震设计规范》(GB50981-2014)2.1合同依据(17)《消防应急照明和疏散指示系统技术标准(GB51309-2018)建设方与我公司签订的设计合同。
(18)《建筑设计防火规范(2018年版)》(GB50016-2014)2.2设计标准规范(19)《道路照明灯杆技术条件》(CJ"527-2018)(1)《城市道路照明设计标准》(CJJ45-2015)(20)《建筑环境通用规范》GB55016-2021(2)《供配电系统设计规范》(GB50052-2009)(21)《高杆照明设施技术条件》(CJ“457-2014)(3)《低压配电设计规范》(GB5OO54-2OI1) 2.3施工工及验收规范(4)《2OkV及以下变电所设计规范》(GB5OO53∙2O13)(1)《城市道路照明工程施工及验收规程》(CJJ89-2012)(5)《剩余电流动作保护装置安装和运行》(GB/T13955-2017)(2)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2018)(6)《电力工程电缆设计标准》(GB50217-2018)(3)《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)4.3 供电电源及变压器选择本工程照明设备采用室外照明配电箱供电,配电箱供电电缆引自相邻道路照明箱变预留回路，最终由建设单位指定接入点。
石滩路道路照明工程施工图设计说明
4.道路照明设计1) .道路照明采用常规低杆照明方式，灯杆对称布置在双侧道路绿化带上，灯杆选用双臂灯杆，灯具选用半截光型高压钠灯，机动车道侧功率150W,悬挑长度1.3m,仰角为10度，安装高度为9m；非机动车道侧功率为IOOw,臂长1.5m,安装高度为7米。
路灯灯杆基础距离绿化带路缘石0.7m,灯杆间距30米。
路口设双光源灯。
具体布置详照明平面图。
经利用系数法道路照度计算:(PUKN SUKNEaV=SW S=EaVW本次设计道路平均照度为EaV为151x,照明功率密度(1PD)为0.68W/m?,满足规范要求。
2) .道路照明灯具防护等级不低于【P65,灯具效率不低于70%,灯具配套供应镇流器、触发器、补偿电容器等附件。
3) .道路照明灯杆采用喷塑热浸锌圆锥型钢管，外刷米防锈漆。
灯杆下部设接线孔。
每个灯杆接线孔内各灯具分支出线加装一个30mA漏电断路器(3C认i正)。
4) .从节能考虑，本工程照明灯具按全、半夜分组控制，灯具的开闭通过智能照明控制器根据照度或时间自动控制，也可手动控制。
半夜时仅开启全夜灯具，节能运行。
5) .灯具、灯杆的外观、颜色在满足功能性的前提下尽量与环境相协调，可采用具有一定装饰性灯具。
灯杆、灯具、光源、电器主要参数要求道路照明选用半截光型模组1ED灯具。
灯杆防护等级不低于IP65,1ED光源显色指数Ra270,光效大于1201m∕W,功率因数大于0.92,色温为4000K,使用寿命大于50000小时，达到IoOOO小时光通维持率，灯具效率要求不低于90%o1ED路灯在燃点至3000h时的光通量维道路照明工程施工图设计说明第一篇设计说明部分1 .设计依据1) .设计合同及委托书2) .《城市道路设计规范》CJJ37-903) .《城市道路照明设计标准》CJJ45-20064) .《城市道路照明工程施工及验收规程》CJJ89-20015) .《低压配电设计规范》GB50054-956) .(IOKV以下变电所设计规范》GB50053-947) .《电气装置安装工程接地装置施工及验收规范》GB50169-20068) .《电力工程电缆设计规范》GB50217-20079) .道路专业提供的图纸及甲方提供的各种资料。
路灯施工图设计说明(TN-S)2011(交通院图签)
3.3 路灯控制方式
路灯照明开关灯采取微机监控方式,路灯系统按要求每天日落后一定时间内路灯控制系统自动投入开启路灯，天亮后路灯控制系统自动关闭路灯,实现路灯在需要时灯亮，不
2.工程概况
2.1 工程范围
本工程为唐山市蓝湾路路灯新建工程，总里程为363。111米。
2.2现状概况
无现状路灯。
2.3设计概况
为改造交通环境，提高交通质量，美化城市建设，本设计新建路灯。
3主要设计内容
3。1供电系统
本设计路灯供电电源引自河东路现状箱变。
3。2道路照明系统
3。2。1照明标准
根据《城市道路照明设计标准》(CJJ45-2006） 本工程道路照明设计照度标准为：
次干路:平均照度:Eav=12.3Lx照明功率密度值=0。25W/m2
3.2.2 照明光源及照明方式
本工程采用绿色照明节能模式,道路照明光源全部采用LED光源，随着新技术、新光源的不断发展，LED光源产品在道路照明领域应用越来越广泛，LED光源具有显色性好的优点，辨识物体能力提高，节能、高效。
灯杆采用圆柱形或多边形金属拔梢内外热镀锌处理的灯杆，路灯灯具效率≥75%，半截光型灯具,照明灯具防护等级≥IP65。建议采用悬挑臂较长的灯具。灯杆具有足够的机械强度，壁厚≥5mm.灯具还应具有配光合理，耐高温，耐腐蚀性好，质量轻，美观，安装维修方便，防水防尘性能好等特点。灯具和杆体的颜色和形式由甲方自定。
照明器的技术指标与眩光控制；
道路照明器的布置的诱导性等;
城市主干路照明工程施工图设计43张
XX路东段施工图设计说明1 工程概况1.1工程背景重庆市九龙坡区是重庆市主城区之一，与渝中区、沙坪坝区、大渡口区毗邻，与南岸区、巴南区隔江（长江）相望。
九龙坡区地理条件优越，城市功能完备。
水陆空交通便捷，是重庆的交通枢纽和物资集散地。
九龙坡港是长江上游最大的水运联运港，沿江有九渡口、铜罐驿、黄磏码头；成渝、川黔、湘渝铁路交汇于重庆南站，铁路南站、西站是重庆最大的货运编组站，成渝高速公路起始段横穿辖区东西，李家沱长江大桥和鹅公岩长江大桥紧连川黔、成渝公路。
西彭镇地处重庆市九龙坡区西部，距重庆市主城区35公里，东面与铜罐驿镇相邻，北面于该区陶家镇、巴福镇相邻，西面与江津区接壤，南面紧靠长江，与江津区隔江相望。
全镇面积87平方公里，总人口11.5万人，其中城镇面积6.6平方公里，城区人口约6.5万。
根据重庆市总体规划的功能定位，西彭组团为我国铝加工生产基地，重庆都市圈西南部的交通枢纽，以发展大型工业为主的城市外围组团。
XX路是贯穿西彭工业园C、D标准分区东西向的交通性主干道，是组团重要的骨架道路之一，其建设意义重大。
1.2工程范围及设计内容本次设计的XX路东段位于西彭工业园C标准分区北侧，道路总体呈东西走向，起于白彭路，是XX路中段的延伸，起点桩号K1+669.823，由西向东延伸，终点止于规划一纵线，桩号K2+692.567，道路全长1022.744m，城市主干道，设计速度50km/h，标准路幅宽度44m，双向六车道。
本次施工图设计内容为XX路中段道路、排水、电照工程，共一册。
1.3工程建设条件1、交通条件规划区内XX路起点处有现状被彭路，南北向于规划区西侧通过，白彭路北接白市驿，在规划区内长2.61公里，为本道路施工创造了极为便利条件。
2、通过对现状、地势及坡度分析，以及灾害防治、植被利用等综合评价，场地内地质条件简单，适宜道路施工建设。
3、筑路材料及运输条件a、石料：周围地区解决。
b、砂料：细砂、特细砂及混合砂均可才采用当地长江，取材方便。
照明设计施工图规范
照明设计施工图规范初步设计要求：1、综合各项原始资料，经过比较，确定照度、布灯方案、配电方式等初步设计方案，作为编制施工图设计的依据。
2、确定主要设计及材料的规格和数量，作为作图的依据（内部归档）3、确定工程预算，以控制工程成本。
4、提出与其他工种的设计及概算有关系的技术要求（简单工程不需要），作为其他有关工种以后编制施工图设计的依据。
一、说明文内容1）照明电源、电压、容量、照度标准（应列出主要类型照度要求）及配电系统的形式。
2）光源及灯具的选择：工作照明、装饰照明、应急照明、障碍灯和特种照明的装设及其控制方式。
使用荧光灯时，若有用电子/电感镇流器及其逆变装置要予以说明。
3）配电箱等的选择及安装方式，若有光控和时控要予以说明。
4）导线的选择及线路敷设方式。
3、图样就表达的内容、深度1）平面布置图一般工程只绘内部作业草图（不对外出图）。
使用功能要求高的复杂工程应出主要平面图，应写出及突出工作照明和应急照明等的灯位、配电箱位置等布置原则。
2）复杂工程应绘制系统图（只绘至分配电箱）。
4、计算书1）大、中型公用建筑主要场所照度计算（该计算书作为内部归档）2）负荷计算及导线截面与管径的选择。
3）电缆选择计算。
二、施工图设计1、施工图设计深度的要求1）据此编制施工图预算。
2）据此安排设备材料和非标准设备的定货或加工。
3）据此进行施工和安装。
2、图样应表达的内容与深度（1）照明平面图1）画出建筑门窗、轴线、主要尺寸、比例、各层标高、底层应有指北针，注明房间名称、主要场所照度标准，绘出配电箱、灯具、开关、插座、线路等平面布置，标明配电箱、干线及分支线回路编码。
2）标注线路走向、引入线规格、敷设方式和标高、灯具容量及安装标高。
3）复杂工程的照明，应画局部平面剖面图；多层建筑标准层可用其中一层表示。
4）图样说明。
包括：电源电压、引入方式。
导线选型和敷设方式。
设备安装方式及高度保护接地措施及阻值。
注明所采用的标准图或安装图编码、页次。
产业园区配套建设项目(一期)城南互通至板溪物流快速通道工程 照明施工图说明
照明工程设计说明1、设计依据1.1设计合同及委托书1.2《城市道路工程设计规范》CJJ37-2012 （2016版）1.3《城市道路照明设计标准》CJJ45-20151.4《低压配电设计规范》GB 50054-20111.5《供配电系统设计规范》GB50052-20091.6《2OkV及以下变电所设计规范》GB50053-20131.7《LED城市道路照明应用技术要求》GB T31832-20151.8《建筑物防雷设计规范》GB50057-20101.9《建筑机电工程抗震设计规范》GB50981-20141.10《城市道路照明工程施工及验收规程》CJJ89-20121.11《电气装置安装工程接地装置施工及验收规范》GB50169-20161.12道路专业提供的道路相关平面图和横断面图2、工程概况本项目起于起于渝湘高速城南互通附近，接正在实施的酉阳钟多镇至渤海快速通道延伸段工程，沿原国道319半幅加宽改建，在板溪附近利用渝湘高速既有桥下空间下穿渝湘高速，止于板溪工业园区，接园区内已建城市道路，里程约4. 679公里，采用二级公路（设计速度40Km∕h）标准设计，兼顾市政功能，路基宽度19m,由双向四车道+局部人行道（总宽度19m）组成，沥青殓路面。
3、设计内容本次设计范围包括上述路段的以下内容：（1）道路照明系统（2）安全接地系统4、照明供电系统设计本工程用电负荷为三级负荷，计算容量20OkW,照明供电利用酉阳县城南互通至板溪物流快速通道1#、2#、3# 125kVA箱式变电站路灯箱变供电。
低压出线采用220/38OV电压，三相五线制配电。
无功补偿：LED灯单灯功率因数较高，要求达到0.9以上，配电系统采用低压集中补偿，补偿后低压系统的功率因数达到0. 92以上。
工程前期照明控制方式采用时钟控制和手动相结合，并预留接口：后期接入城市路灯管理处的三遥控制。
采用的LED灯具备可调光功能，调光设备集成在LED单灯电路板处，根据当地实际情况设置多个时控段，对灯其回路降压运行，通过降压运行降低夜间灯具亮度，要求控制器具有100%、70%和50%三档调光，根据时段进行调光，以实现不同车流量和人流量的不同照度要求，达到节能的目的。
某工厂车间照明设计图（含设计说明）
电力、照明施工图设计说明
电力、照明施工图设计说明电力、照明施工图设计说明 1 .项目概况:本项目为晶诚科技园晶圆厂项目，本期工程有3个子项目组成：3号建筑（芯片厂房)、4号建筑（综合动力站）、5号建筑(化学品库）。
2。
设计依据:2.1 主管部门和各市政主管部门批准出不设计文件及审批意见； 2。
2 甲方提供的施工图设计任务书、设计要求及市政条件资料; 2。
3 相关的会议纪要;2.4 国家和行业设计规范和标准；2。
4。
1 《供配电系统设计规范》GB50052-95 2.4。
2 《低压配电设计规范》GB50054—95 2.4。
3 《通用用电设备配电设计规范》GB50055—93 2。
4.4 《建筑设计防火规范》GB50016-2006 2。
4.5 《洁净厂房设计规范》GB50073—20012.4.6 《民用建筑电气设计规范》JGJ/T16-92 2。
4.7 《爆炸和火灾危险环境电力装置设计规范》GB5008—92 2。
4.8 《建筑物防雷设计规范》GB50057—94（2000年版) 2。
4.9 《锅炉房设计规范》GB50041—922。
4。
10 《电力工程电缆设计规范》GB50217-94 2。
4.11 《建筑照明设计标准》GB50034-2004 2。
4。
12 《消防安全标志设置要求》GB15630—1995 2。
4。
13 其他有关国家及地方的现行规程、规范; 2.4。
14 国家有关的电气装置施工及验收规范;2。
4.15 其他有关设计中提及的规程、规范;2。
4。
16 各专业提供的设计条件;3。
设计范围及内容：本设计包括项目4号建筑的电力、照明、接地设计。
具体范围参见包定义和本包图纸，包定义文件和本报图纸定义范围发生矛盾时，应以图纸为准。
4。
用电负荷电压等级和负荷级别：4.1 用电负荷电压等级为：~220/380v；～120/208v;～100v(1？）. 4。
2 负荷级别:消防负荷为一类；其他为三类。
5. 配电系统设计:5.1 低压配电系统采用交流50Hz,三相四线制配电线系统，接地形式采用TN-S 系统。
照明专项工程施工设计方案
.. 大足区棠香至玉龙快速通道工程龙水至玉龙段照明工程专项施工方案编制人：复核人：审核人：重庆市公路工程（集团）股份有限公司大足区棠香至玉龙快速通道工程龙水至玉龙段项目经理部.. 2016年4月.. . ...目录一、编制依据 (1)二、工程概况 (1)三、人员、设备及组织机构 (2)四、施工进度计划及主要工程数量 (3)五、施工图设计说明 (5)六、照明工程施工方案 (10)七、质量控制措施 (17)八、安全保障措施 (18)九、环境保护措施 (20)一、编制依据（1）由广西壮族自治区交通规划勘察设计研究院提供的《两阶段施工设计图》。
（2）《城市道路照明工程施工及验收规程》CJJ89-2012（3）《电气装置安装工程电缆线路施工及验收规范》GB50168-2006（3）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（4）《电气装置安装工程低压电气施工及验收规范》GB50254-2006（5）《1kV以下配线工程施工与验收规范》GB50575-2010（6）《建筑物防雷工程施工与质量验收规范》GB50601-2010（7）《施工现场临时用电安全技术规范》JGJ46-2005(8)《大足区棠香至玉龙快速通道工程龙水至玉龙段总体施工组织设计》。
二、工程概况路线起于龙水镇，经廖家院子、雷家院子、长沙村、新院子、余家院子，止于砖房子，终点接三环高速大足出口。
龙水湖连接线起于主线K4+467.3，终点接龙水湖酒店大门处龙花路。
双桥经开区连接线起于主线K6+409.3，终点接双桥经开区在建东环路终点。
主线起止桩号为K0+000-K7+271，全长7.271公里，路基宽度为50.0m；主线照明工程设置在两边花台位置，龙水湖连接线止桩号为K0+000-K1+407，长1.407公里，路基宽度为50.0m；双桥经开区连接线止桩号为K0+000-K3+211，长3.211公里，路基宽度为44.0m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
照明施工图设计总说明
(一)、工程概况
御复路三期道路工程的实施范围为K5+516.898～K6+254段, 起于寨子路三期与御复路二期交叉口位置，止于御复路与五横线交叉口渐变段位置。
道路全长737.102m，道路等级为主干路，双向十车道，道路设置有主辅道，主线为双向六车道，辅道为双向四车道，路幅标准宽度54米，主线设计车速50km/h，辅道设计车速40km/h。
(二)、设计依据及技术标准
1. 设计合同及委托书
2.《城市道路设计规范》CJJ37-2012
3.《城市道路照明设计标准》CJJ45-2015
4.《城市道路照明工程及验收规程》CJJ89-2012
5.《低压配电设计规范》GB50054-2011
6.《供配电系统设计规范》GB50052-2009
7.《20KV以下变电所设计规范》GB50053-2013
8.《电气装置安装工程接地装置施工及验收规范》GB50169-2016
9.《建筑物防雷设计规范》GB50057-2010
10.《道路照明用LED灯性能要求》GBT24907-2010
11. 相关专业提供的相关资料及图纸。
(三)、设计范围和内容
本次照明工程设计范围为：御复路三期道路工程K5+516.898～K6+254；
主要设计内容有：
1、道路照明系统。
2、道路照明供配电系统。
3、道路照明安全接地系统。
(四)、照明供电系统设计
1、本次道路工程负荷等级为三级用电负荷，用电设备总容量为47.06kW，其中道路照明设备总容量为27.06kW，景观及广告照明预留10kW，其它用电（含交通工程设施）预留10 kW。
2、本工程照明设备采用一体式照明配电柜（含智能照明控制器）供电。
配电柜进线电源引自附近低压公用网络，电压等级220/380V电压，三相五线制供电。
3、考虑低压供电半径的影响，将低压照明线路末端电压降控制在5%以内, 同时考虑供配电系统的经济性以及预留用电负荷，并结合本工程实际情况，在道路桩号K5+913处设置1台路灯配电柜；具体位置详平面图及供电区位图。
4、无功补偿：因本道路采用LED灯，自身功率因数较高，因此考虑在上级箱变处采用低压集中补偿即可，补偿后低压系统的功率因数达到0.9以
上。
5、为适应城市自动化管理的发展需要，本工程在箱变的低压出线回路设置专用的路灯电源管理设备以及智能照明调控装置，前期照明控制方式采用时钟控制和手动相结合，并预留接口；后期接入城市路灯管理处的三遥控制，设计考虑半夜灯、全夜灯控制方式。
在半夜时由时间控制器控制关闭近半数灯具，以节约能源。
6、本工程采用低压计量方式，根据不同用电性质（照明、景观等）分别计量。
(五)、道路照明系统设计
1、本道路照明标准值按城市主干路标准设计：
道路照明设计参数表
人行道平均照度达15.02lx。
2、本工程为城市主干路，交会区照明标准如下：
交会区照明标准值
3、标准段照明采用双臂路灯沿道路两侧侧分带中心对称布置方式，灯具采用截光型灯具，灯杆高度为12m+12m，常规段车行道侧灯具光源采用270W高光效LED灯具，人行道侧灯具光源采用270W高光效LED灯具，灯杆灯臂长度均为2.0m，灯具仰角15°，灯杆间距35米左右。
道路扩宽处及交汇区采用增大灯具功率及缩短灯杆间距方式以满足交汇区照度要求。
灯杆样式及灯具型号以最终业主选型为准，并应满足《道路照明用LED灯性能要求》GB/T 24907-2010相关规定。
4、道路照明选用截光型LED灯具，灯具光学器件采用蝙蝠翼型配光（提
供配光曲线图），配光曲线平滑，光线在地面分布均匀，不得有明暗区别。
防护等级不低于IP65，LED光源显色指数Ra≥65，光效大于95lm/W，功率因数大于0.92，色温为4000K，使用寿命大于50000小时，达到10000小时光通维持率，灯具效率要求不低于90%。
LED路灯在燃点至3000h时的光通量维持率应大于96%，燃点至6000h时的光通量维持率应大于92%。
5、灯杆采用喷塑热浸锌圆锥型钢管，钢管壁厚不小于4mm，镀锌厚度不小于85μm，喷塑厚度不小于100μm。
灯杆下部设接线孔，每个灯杆接线孔内各灯具分支出线加装4A（200W以下）、6A（200W及以上）熔断器。
6、灯具、灯杆的外观、颜色在满足功能性前提下尽量与环境相协调，可采用具有一定装饰性灯具。
(六)、管线敷设
1、道路照明供电干线采用YJV-0.6/1KV单芯聚氯乙烯绝缘护套铜芯电缆构成三相五线制供电，各灯杆处采用穿刺线夹分线，由供电干线引上至灯杆顶部灯具的分支线采用BVV-3X2.5的绝缘护套导线。
为平衡三相负荷，灯具接线采用L1、L
2、L
3、L1、L2、L3……三相跳跃式接线。
2、道路照明供电干线穿4 X φ110双壁波纹管埋地敷设，道路照明管线在绿化带下埋地敷设，每回路各穿一根管。
PVC管中预留8#铁丝，便于穿线。
管道过街处采用穿4 X φ110双壁波纹管加混凝土包封敷设。
照明管线在绿化带下埋深不小于0.5m，在车行道下埋深不小于0.7m；在埋地管道中，预留一组管道以备交通控制和景观其他照明穿线用。
3、在每个灯杆旁均设置一个分线检查井，在电缆保护管过街处，其两端均设置检查井，在每一检查井内的电缆应留有1.5m的余量。
所有的电缆连接必须在检查井内完成，保护管内不得有电缆接头。
检查井雨水采用自然渗漏方式，或根据当地雨水实际情况，采用UPVCφ50排水管就近接入雨水管网。
防盗井的布置位置与树池冲突时请避开树池，现场施工灵活处理。
4、灯杆基础置于原状土上，地基承载力大于150kPa，如遇不良地质土层应进行地基处理。
灯杆基础周围回填土应按道路人行道压实度要求处理，回填土密实度不小于95%。
(七)、节能措施
1、照明光源采用光效高、寿命长、功耗低、环保的LED照明光源。
2、LED灯具功率因数高，不需设置补偿电容器，无功损耗小。
3、LED灯具显色性高，视觉效果好，启动快。
4、道路照明灯具按全、半夜分组，半夜可关闭部分灯具。
所有灯具均可根据时钟和照度自动开闭，实现节能运行。
(八)、安全接地系统
1、低压配电系统采用TN-S接地型式。
N线与PE线在变压器处接地后完全分开。
2、工程沿照明管线全线通长埋地敷设一根40×4热镀锌扁钢作灯具灯杆保护接地、防雷接地的接地极，每个灯杆埋地螺栓采用φ10镀锌圆钢与接地极可靠焊接，接地扁钢在线路首端、末端、分支点处设垂直接地极，接地极采用L50×5角钢，2.5m长，埋深0.8m。
接地电阻要求不大于4欧。
做法详国标图集《接地装置安装》14D504。
3、电气装置的下列金属部分，均应与PE线可靠电气连接。
（1）变压器、配电柜（箱、盘）等的金属底座或外壳。
（2）室内外配电装置的金属构架及靠近带电部位的金属遮栏和金属门。
（3）电力电缆的金属护套、接线盒和保护管。
（4）配电和路灯的金属杆塔。
（5）其它因绝缘破坏可能使其带电的外露导体。
(九)、其他注意事项
1、本设计中对照明灯具及灯杆提出高度、臂长、灯具功率、仰角等相关技术指标，具体造型由业主单位决定，设计单位配合提供资料。
2、本工程所有非砼中钢质材料均需采用热镀锌产品，所有金属焊接部位均应进行防腐处理。
3、灯杆施工时应避开高压线，保持净距，水平净距和垂直净距应满足《城市工程管线综合规划规范》GB50289-2016和《城市电力规划规范》GB52093-2014第7.6.6条及条文解释规定。
4、灯杆基础下法兰盘必须水平安装，要求灯杆倾斜度≤3‰。
上下法兰盘采用双螺帽配平垫、弹垫固定。
灯杆安装校正后，将螺栓打黄油后用塑料薄膜包扎，浇筑在人行道垫层内。
安装完毕后螺栓多余部分应切除，固定螺帽顶外留10mm即可。
5、灯具防护等级不应低于IP65，灯具电气腔的防护等级不应低于IP43。
6、路灯配电柜防护等级不得低于IP54。
并应有良好的通风条件。
路灯配电柜应具有警示标志，做好防盗隔离措施，满足户外安装使用要求。
本次设计路灯配电柜基础设计图及箱体接地设计图仅为示意，具体尺寸及做法以相关厂家大样图为准。
7、路灯灯具应满足CJJ45-2015 4.2.6条相关所规定的防振要求并应加设防坠落装置(如灯臂端头必须设置有防照明器滑出装置和与灯具配套的防坠落装置)。
8、图中未尽事宜，应参照国家及当地相关规范、标准执行；施工中出现问题，应及时通知设计和建设单位协商解决。
工程施工应符合《城市道路照明工程施工及验收规范》、《建筑电气工程施工质量验收规范》的要求。
