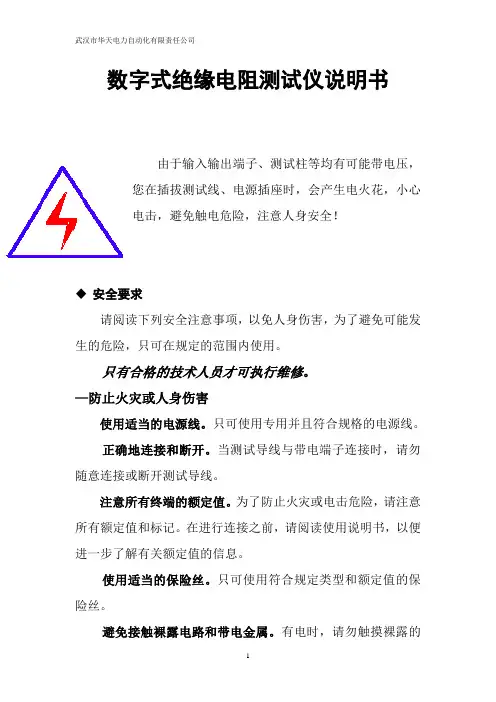

数字式绝缘电阻测试仪说明书

数字式绝缘电阻测试仪说明书

数字式绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意所有额定值和标记。

在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时,请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、功能特点 (6)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一.介绍1.仪表工作原理BY2670数字式兆欧表由中大规模集成电路组成。

本表输出功率大,短路电流值高,输出电压等级多(有四个电压等级)。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

2.仪表电路框图如图所示:3.仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

二.功能特点本表具有以下特点:·输出功率大、带载能力强,抗干扰能力强。

本表外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。

绝缘电阻测试仪技术规范书

绝缘电阻测试仪技术规范书

--M-5050(5025)型绝缘电阻测试仪技术规范书新平供电有限公司2015年03月1. 范围1.1 本技术条件适用于新平供电有限公司的绝缘电阻测试仪的订货及验收的技术要求。

1.2 需求方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

1.6 本设备技术规范书未尽事宜,由需供双方协商确定。

1.7 供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过30台以上或高于本招标书技术规范的设备,并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。

提供的产品应有省部级鉴定文件或等同有效的证明文件。

2.引用标准GB 2900电工名词术语EN 61000-6-2: 2005通用抗扰度标准(第2部分):工业环境IEC 60-2:1994高电压试验技术GB/T 16927-1997高电压试验技术Q/CSG114002-2011 电力设备预防性试验规程IEC 1000电磁兼容性GB 4793-1984电子测量仪器安全要求GB/T 2423.8-1995电工电子产品基本环境试验规程GB/T6587.8电子测量仪器电源频率与电压试验GB/T6593—1996电子测量仪器质量检验规则GB/T11463—1989电子测量仪器可靠性试验GB/T14436工业产品保证文件总则3.基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。

绝缘电阻测试仪的介绍及使用

绝缘电阻测试仪的介绍及使用

绝缘电阻测试仪的介绍及使用它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器,图1。

图1绝缘电阻测试仪(一)、应用范围检测相线与设备接地线之间的电阻,判断绝缘程度。

在消防监督检查工作中一般用于测量导线的对地绝缘电阻。

导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层,随着使用时间长,会出现自然老化现象,或由于负荷较大,使导线发热而使绝缘性能下降。

绝缘层的绝缘性能的下降往往是用肉眼无法发现的,这种隐患将可能导致火灾和人身危险。

另外,在日常的安全检查时,导线的相线和电气设备的绝缘性能也是检查的重点,需要测量相线和设备接地线之间的电阻,以判断相线和设备之间的绝缘程度。

(二)、使用方法(仅供参考,可查阅具体说明书)1.仪器开始自动检测电池容量,当指针停在BATT.GOOD区,则电池是好的,否则需充电。

2.选择需要的测试电压(2.5KV∕5KV∕10KV)o3.按动测试键,开始测试。

这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声,代表1INE端有高压输出。

4.仪表每隔一定时间发出提示音(15秒、1分钟、10分钟)5.当绿色1ED亮,在外圈读绝缘电阻值(高范围);红色1ED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和IOKV)双电压等级的绝缘测试,则读黑色和红色刻度(对HT2550或HT2503型而言)。

测试完后,再次按动测试键(18),仪表停止测试,等几秒钟,不要立即把探头从测试电路移开。

这时仪表将自动释放测试电路中的残存电荷。

(三)、注意事项1.当外接交流电源未接通时,如果仪表电源指示灯未亮,应接入交流电源给机内电池充电。

2.测试过程中,严禁触模11NE端裸露部分以免发生触电危险。

3.试验完毕或重复进行试验时,必须将被试物短接后对地充分放电(仪表也有内置自动放电功能,不过时间较长)。

数字式绝缘电阻测试仪的使用知识

数字式绝缘电阻测试仪的使用知识

数字式绝缘电阻测试仪性能特点●适于在各种电气设备的维修、试验及检定中作绝缘测试。

●31/2LCD大屏幕数字显示,分辨率高,读数方便。

●有三种额定绝缘测试电压,负载能力强。

●操作便捷,携带方便,准确、可靠、稳定。

●低耗电、用6×1.5V(AA, R6)电池供电,使用时间长。

●电池电压不足,有欠压标志符“”显示。

●具有防震、防尘、防潮结构,适应恶劣工作环境。

●保护功能完善,能承受短路和被测电器残余电压冲击。

数字式绝缘电阻测试仪技术指标2.1 主要指标额定电压:500V、1000V、2500V三档测量范围及误差:(20~1999)MΩ±(5%RDG+2d)(0~19.99)MΩ(2.00~19.99)GΩ±(10%RDG+2d)输出短路电流:≥1mA2.2 其它指标●绝缘电阻: ≥50MΩ (1000V)●耐压: AC 3kV 50Hz 1min●工作温度和湿度: -10℃~+50℃<85%RH●贮存温度和湿度: -15℃~+55℃<90%RH●电源: 6×1.5V(AA,R6)电池或充电电池。

●耗电: ≤150mA;●外形尺寸: 255mm(L)×135mm(W)×80mm(D)●重量: ≈1kg数字式绝缘电阻测试仪仪表外形数字式绝缘电阻测试仪使用方法敬告:●确认被测试品安全接地,试品不带电。

●确认仪表E端(接地端)已接地。

●按了测试开关按钮后,仪表E、L端就有高电压输出,请注意安全!●测试完毕,请及时关闭高压和工作电源。

4.1电池检查及更换仪表在接通电源工作时,显示屏若显示“”欠压符号,表示电池电量不足,应更换新电池,否则仪表无法正常工作。

4.2测试将仪表E端接试品的接地端(或一端),L端接试品的线路端(或另一端)。

打开电源开关,将档位开关置所需的额定电压位,显示屏首位显示“1”,表示工作电源接通。

按一下测试开关按钮,高压指示灯点亮,显示屏上显示的数值就是被测试品的绝缘电阻值。

数字绝缘电阻测试仪TA8321A TA8322A使用说明书

数字绝缘电阻测试仪TA8321A TA8322A使用说明书

承蒙您的惠顾,采用本公司的产品,非常感谢。

在您使用本产品前,请详细阅读本说明书,它将教您正确的操作方法及简易的检查处理要领,以便能发挥本仪表坚固耐用的优良性能。

一、产品介绍绝缘系列数字兆欧表,是采用低损耗高变比电感储能式直流电压变换器将12V 电压变换成250V/500V/1000V/2500V 直流电压。

采用数字电桥进行电阻测量,用于绝缘电阻的测试,具有使用轻便,量程宽广,背光显示,测试锁定,自动关机(最大输出测量电压DC1000V 的机型)等功能,还可以进行市电测量,整机美观高档,性能稳定,使用背带可双手作业,试用于电机、电缆、机电设备、电信器材,电力设施等绝缘电阻检测需要。

-1--2-二、安全事项该系列仪表在设计上符合IEC1010条款(国际电工委员会颁布的安全标准),在使用之前,请先阅读安全注意事项。

1、测量电压时,请勿输入高于交流750V 有效值的极限电压(注意 输入和输出测量是两个完全不同的端口);2、36V 以下的电压为安全电压,在测高于25V 交流电压时,要检 查表笔是否可靠接触,是否正确连接、是否绝缘良好等,以避 免电击;3、换功能和量程时,表笔应离开测试点;4、选择正确的功能和量程,谨防误操作,该系列仪表虽然有全量 程保护功能,为了安全起见,仍请您多加注意;5:、 、说明三、产品特性1、一般特性1.11.2、超量程显示:超上限限时仅最高位显示“1”。

1.3、测量方式:双积分式A /D 转换。

1.4、采样速率:约每秒3次。

1.5、供电:5#电池LR6(1.5V)x8(可外接电源适配器)电压 不足时具有欠压指示。

具备自动关机功能(最大输出测量 电压DC1000V 的机型有,开机后约15分钟)。

1.6、功耗:测试空载时耗电<300mw 。

1.7、使用环境:温度0℃~40℃,湿度30%R H -85%R .1.8、报警功能:被测电阻低于量程下限,读数无效时仪表会自 动报警(TA8322A )。

什么是数字绝缘电阻测量仪

什么是数字绝缘电阻测量仪

什么是数字绝缘电阻测量仪?
数字绝缘电阻测量仪是一种没有手摇发电机的绝缘电阻测试仪器。

电源是由6节5号电池构成的9V直流电压供给电路,通过直流变换原理,经过升压电路处理使较低的供电电压提升到较高的直流输出电压,提供给测试电路使用。

产生的电压虽然很高,但输出功率并不大,这主要是输出电流较小的缘故。

下面以HDT2060系列数字绝缘电阻测量仪为例,介绍其性能特点及使用方法。

1)规格:显示为31/2位超大LCD显示,最大读数为1999。

回零调节为自动。

超量程显示时最高位显示“1”。

采用6节5号电池作为电源。

2)性能特点:HDT2060系列数字绝缘电阻测量仪的性能特点如下:
①HDT2060系列数字绝缘电阻测量仪适用于测量变压器、电动机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻,适用于各种电气设备的保养、维修、试验与检定;
②输出额定电压可变,额定电压可利用旋钮开关在4种电压之间进行转换选择;
③高压输出指示,机内有一个发光二极管,其发光时,表示高压已经正常工作;
④有电池电压过低指示;
⑤电池驱动,免去手摇发电机的操作;
⑥液晶显示屏直接显示,读数直观;
⑦量程范围宽,可自动转换量程;
⑧负载能力强,大于1.5mA的输出短路电流;
⑨保护电路齐全,不怕电压冲击;
⑩操作及携带方便,具有防尘、防潮结构,适于户外操作。

数字式绝缘电阻测试仪的使用方法

数字式绝缘电阻测试仪的使用方法

数字式绝缘电阻测试仪的使用方法简介数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的仪器。

它可以测试直流或交流电源下的电气设备绝缘电阻,以确保电力系统的安全可靠运行。

在本文中,我们将介绍数字式绝缘电阻测试仪的使用方法,帮助您更好地使用该仪器。

使用步骤步骤1:打开仪器首先,在使用数字式绝缘电阻测试仪之前,您需要确保已经正确连接了电源,并且仪器的所有部件都已经正确安装。

接下来,您需要通过按下“开/关”按钮来打开仪器。

步骤2:连接测试对象在打开了数字式绝缘电阻测试仪以后,您需要将测试对象正确连接到仪器。

具体来说,您需要将测试仪的电极与测试对象的绝缘材料接触,确保测试仪的电极和测试对象之间没有任何的介质。

同时,还需要注意正确连接测试对象的极性。

步骤3:选择测试模式数字式绝缘电阻测试仪支持多种测试模式,您需要根据具体的测试需求来选择相应的模式。

在仪器上有一个模式选择开关,通过将开关拨到相应的模式位置即可选择不同的测试模式。

步骤4:进行测试当一切准备就绪以后,您就可以开始进行测试了。

首先,您需要按下仪器上的“测试”按钮,仪器将会开始进行测试。

在测试过程中,您可以通过仪器的显示屏来观察测试结果。

测试完成后,您可以将测试结果记录下来,以供后续参考。

步骤5:关闭仪器当测试完成以后,您需要及时关闭数字式绝缘电阻测试仪。

在关闭仪器之前,需要按下“停止”按钮,以停止仪器的测试过程。

同时,还需要将仪器的模式选择开关拨到“关闭”位置,以确保仪器安全关闭。

注意事项在使用数字式绝缘电阻测试仪时,需要注意以下几点:•确保仪器和测试对象之间的电极接触良好,避免出现介质•在测试过程中,尽量不要碰触测试对象,以免干扰测试结果•在使用仪器之前,要确认仪器和电源之间的连接是否正确•在测试过程中,要仔细观察仪器的显示屏,确保测试结果的准确性•在测试结束后,要及时关闭仪器,并将测试结果记录下来总结数字式绝缘电阻测试仪是一种用于测试电力设备绝缘状态的重要仪器。

数字式绝缘电阻测试仪的使用方法

数字式绝缘电阻测试仪的使用方法

数字式绝缘电阻测试仪的使用方法1. 简介绝缘电阻测试仪是一种用来测试电器、电线、电路等设备是否具有足够的电气绝缘性能,以判断是否存在漏电,短路或其他电气故障的仪器。

数字式绝缘电阻测试仪是现代化的、数字化的绝缘电阻测量仪器,具备高精度、高可靠性和高灵敏度等优点。

在使用数字式绝缘电阻测试仪进行测试时,需要仔细按照说明书进行操作,以确保测试结果的准确性和安全性。

2. 使用方法2.1 准备工作在进行数字式绝缘电阻测试仪的测试工作之前,需要进行必要的准备工作以确保测试的可靠性。

•首先,将数字式绝缘电阻测试仪取出,进行外观检查,检查仪器是否完好无损,并判断是否存在电池电量不足等情况。

•然后,将测试仪的测试线连接到测试电缆的端子上,并将测试电缆连接到被测电器的正负极,确保测试仪的测试接地线(黄绿色接地线)连接到地线或接地极上,以确保测试的安全性。

•最后,按照说明书对测试仪进行各项预设置,如设置测试电压、测试时间等参数,并对测试仪进行校准,以确保测试仪的准确性。

2.2 进行测试在进行数字式绝缘电阻测试仪的测试工作之前,需要根据被测电器的类型、功率等参数进行合理的测试范围和测试方式选择。

•首先,在测试仪的显示屏上选择所需的测试模式,如DCV或ACV模式等。

•然后,将测试电压设置为需要测试的电压值,并设置测试时间等参数。

•接着,按下测试键(Test)进行测试,测试仪会在设定的测试时间内测量被测电器的绝缘电阻,并在显示屏上显示测试结果。

•最后,将测试仪从被测电器上移除,并关闭测试仪的电源。

2.3 测试注意事项在使用数字式绝缘电阻测试仪进行测试时,需要注意以下事项:•在测试前,必须确保被测电器处于安全状态,并避免测试过程中发生电击等安全事故。

•在进行测试时,必须按照说明书的要求进行测试参数设置和测试方式选择,切勿随意更改测试参数,以避免测试结果的误差。

•在测试完成后,必须及时断开测试电缆、测试线和测试接地线的连接,以避免对被测电器的影响。

绝缘电阻测试仪使用说明

绝缘电阻测试仪使用说明

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源,显示部分用于显示测试结果,测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关,接通电源,确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常,如保险丝是否完好,若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压,并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好,确保引线的绝缘性能良好,不与其他导体相接触。

5.按下仪器上的测试按钮,开始测试。

6.等待测试结束后,读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果,方便操作人员判断测试是否合格。

7.测试完毕后,关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态,以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能,确保引线本身不影响测试结果,
同时避免与其他导体相接触,以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压,以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置,确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境,以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时,应将其存放在干燥、通风良好的
场所,避免受潮或受灰尘污染。

绝缘电阻测试仪说明书

绝缘电阻测试仪说明书

YD2681A/82A型绝缘电阻测试仪使用说明书警告!请用户在开关机时务必将功能选择档拨至放电状态,以保护仪器内部电路、延长仪器的使用寿命!1、概述YD2681A/82A型绝缘电阻测试仪是一种测量仪器、电容器等介质的绝缘电阻测量仪器,其工作稳定可靠,操作方便,并具有不良判别的功能。

本仪器集成化程度高,内部测量部分主要有电压选择、稳压部分:测量输入与放大部分;预置及不合格品比较部分;显示部分。

本仪器精度高,速度快,稳定性好,无论从测量精度、操作使用、外观设计等均优于国内同类产品,本产品适用于工厂、学校、科研单位对仪器及其它电器的安全参数的测试,特别适用于电容器等介质的绝缘电阻测试的需要。

2、技术指标2.1输出测试电压(DC)及精度(具体范围用户可以提出特殊要求):型号电压精度10V ±5%25V ±5%50V ±2%2681A100V ±2%250V ±2%500V ±2%25V ±5%50V ±2%100V ±2%2682A250V ±2%500V ±2%1000V ±2%2.2测试范围5×105~1013Ω(105~5×105Ω范围内精度不作考核)档位测量范围10V档 105~109Ω25V档 106~1010Ω50V档 106~1011Ω100V档 106~1011Ω250V档 106~1011Ω500V档 107~1012Ω1000V档 107~1012Ω2.3测试精度:表头指示1.0~2.0 精度±5%±1格表头指示2.0~5.0 精度±10%±1格表头指示5.0~10.0 精度±15%2.4充电时间:电子产品、介质材料、阻性元件等:充电时间<0.1s电容器:充电时间为0.5~15s2.5预置范围:(0.1~9.9)×电压选择倍率×倍率选择(MΩ),精度±3%±0.5格预置数值读法如下:预置值:拨盘数×电压选择档的放大倍数×倍率选择档的放大倍数单位为:兆欧姆拨盘数:由两位BCD码拨盘设定,左边为个位,右边为十分位。

数字绝缘电阻测试仪的测量原理如何

数字绝缘电阻测试仪的测量原理如何

数字绝缘电阻测试仪的测量原理如何数字绝缘电阻测试仪是一种用于测量绝缘电阻的现代化电力测试工具。

所谓绝缘电阻,是指电器设备相互之间或与大地之间的绝缘阻值。

为了安全和稳定地运行,各种电器设备都必须具备良好的绝缘性能,而电工维修和检测工作中,数字绝缘电阻测试仪就是最重要的工具之一。

本篇文章将向你介绍数字绝缘电阻测试仪的测量原理。

数字绝缘电阻测试仪的结构数字绝缘电阻测试仪的主要结构包括电源电路、放大电路、比较电路、显示电路等。

其中电源电路主要负责对被测试物品提供所需的电源,放大电路则负责将被测试物品的信号放大,比较电路将电路中输出电信号与设定信号进行比较,最后将比较结果通过显示电路呈现出来。

下面我将重点对数字绝缘电阻测试仪的测量原理展开介绍。

数字绝缘电阻测试仪的测量原理数字绝缘电阻测试仪的测量原理基于Ohm定律,根据被测物品的电阻值和数字绝缘电阻测试仪的电源电压,通过测试仪所在电路中的电流大小来获得目标被测物品的电阻值。

同时,数字绝缘电阻测试仪的工作环境要求空气干燥、温度稳定,以确保测量精度。

数字绝缘电阻测试仪的测量原理可以简述如下:当给定被测电器设备的电压和电流时,可以通过以下公式计算被测电器设备的电阻值:R=V/I其中,R表示电阻值,V表示电压值,I表示电流值。

数字绝缘电阻测试仪正是通过测量被测电器设备上电压和电流来获得它的电阻值。

数字绝缘电阻测试仪的使用方法数字绝缘电阻测试仪的使用方法可以概括为以下几步:1.将数字绝缘电阻测试仪的电源电路与被测电器设备相连。

2.打开数字绝缘电阻测试仪,并进行自检。

在自检过程中,系统会自动检测与被测物品相关的电路是否正常。

3.设置测试参数。

如电压大小、测试时间等。

4.开始测试。

测试期间,数字绝缘电阻测试仪将记录下被测电器设备上的电压和电流,并根据上述公式计算出电阻值。

5.测试结束后,数字绝缘电阻测试仪将自动显示被测物品的电阻值。

数字绝缘电阻测试仪具有自动化、数字化、智能化等特点,可以在工业、电力、交通、通讯等领域得到广泛应用。

JT-1000S绝缘电阻测试仪 产品说明书

JT-1000S绝缘电阻测试仪 产品说明书

JT-1000S绝缘电阻测试仪产品说明书(V1.01)武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应JT-1000S绝缘电阻测试仪,软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态,更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确,但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户:感谢您购买本公司JT-1000S绝缘电阻测试仪。

在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用JT-1000S 绝缘电阻测试仪的资料。

JT-1000S绝缘电阻测试仪产品说明书包含使用该设备的重要安全说明,让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用JT-1000S绝缘电阻测试仪的现场常备产品说明书。

所有JT-1000S绝缘电阻测试仪的操作者必须要阅读它。

除了遵守JT-1000S绝缘电阻测试仪说明书的内容,您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用JT-1000S绝缘电阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前,请清晰地明确责任。

接受过JT-1000S绝缘电阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时,仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项,以避免人身伤害!(1)在操作JT-1000S绝缘电阻测试仪之前,请仔细阅读本章中的说明。

如果您不理解其中某些安全规程,在继续操作前请联系武汉启亦电气有限公司。

在使用JT-1000S绝缘电阻测试仪工作时,要注意遵守安全规程。

UT511绝缘电阻测试仪 使用说明书

UT511绝缘电阻测试仪 使用说明书
ut511使用说明书目录项目一安全警告二特点三技术规格绝缘电阻测试电压测试低电阻测试四仪器布局图仪器正面视图仪器侧面视图lcd显示五按键功能六测量前的准备七测量电压测量绝缘电阻测量连续测量定时器测量极化指数测量比较功能测量低电阻测量八更换电池九专用电源适配器使用十保养与维护1010111212121314151616ut511使用说明书本仪器的设计制造和检测均达到iec61010安全标准电子类测量产品安全要求本手册包括确保仪器的安全使用及保证仪器的安全状态使用者所必须遵守的警告和安全条例
警告 ● 使用仪器前请先仔细阅读并理解本使用说明手册。 ● 无论何时必须遵守手册的要求,并保存好手册,使
之随时能供作参考。 ● 仪器测试时,错误的操作会导致事故及仪器的损
坏。
本仪器上的标志 意思是指为了安全操作本仪器, 请使用者参照使用手册的相关部分操作。
危险
警告 注意
为了避免在某些状态及操作下、有可能引起 的严重或致命的损害。 表明避免遭受电击的危险。 表明避免对仪器的损害和进行准确的测量。
100KΩ~100MΩ:±(3%+5)
100MΩ以上:±(5%+5)
4
UT511 使用说明书
注意 在任何额定测试电压下,被测电阻小于5MΩ时,测 量时间不得超过10秒。
● <电压测试>
测量范围 分辨率 精确度
直流电压
交流电压
±30~±1000V 30~750V(50/60Hz)
1V
±(2%+3)
● <低电阻测试>
11 数据存储提示符
12 读存储数据提示符
13 极化指数标志
14 单位符号
15 蜂鸣器符号
16 比较功能通过提示符

绝缘电阻测试仪说明书

绝缘电阻测试仪说明书
容量较大的应至少放电2min以免触电和影响测量结果。 2、用干燥清洁的柔软布擦去被试物的表面污垢,必要时先用汽油洗净套管的表面积垢,
以消除表面漏电电流影响测试结果。 3、 将带高压测试线红色插头端插入(3)LINE端,绿色插头端插入(2)GUARD端,另一端
探针或夹子接于被试设备的高压导体上。将测试线副线(绿色)插入(2)GUARD端 (右手边),另一端接于被试设备的高压护环上,以消除表面泄漏电流的影响(详见 “屏蔽端的使用方法”相关内容。将另外一根黑色副线测试线插入地端(EARTH) (1)端,另一头接于被试设备的外壳或地上,如图2所示。
第 7页 共 11页
RT32 系列智能数字绝缘电阻测试仪使用说明书
武汉锐拓普电力设备有限公司
图 3:测试端接线图 注意:在接线时严禁将LINE与GUARD长时间短路,以免发生过载现象! 二、开始测试 1、转动波段开关(9)选择需要的测试电压,这时如果电源正常则电源指示灯(6)应
发绿光,如欠压则发红光。 2、仪器开始自检并初始化。 3、按下或锁定测试键(7),测试编号自动累加开始测试。这时高压状态指示灯(6)
230mm×190mm×90mm (L×W×H)
3kg
测试线一套,说明书,合格证,充电适配器,电源线
第 4页 共 11页
RT32 系列智能数字绝缘电阻测试仪使用说明书
三、仪表结构说明 1、面板说明(图 1)
武汉锐拓普电力设备有限公司
图 1:RT32 系列面板结构说明
第 5页 共 11页
RT32 系列智能数字绝缘电阻测试仪使用说明书
液晶显示屏
用来显示测试结果及设定参数(详见图 2 及表 4)
存储键:按下此键可保存数据或查看历史测试数据,长
按 3 秒以上可删除所有保存数据;

数字高压绝缘电阻测试仪

数字高压绝缘电阻测试仪

数字高压绝缘电阻测试仪什么是数字高压绝缘电阻测试仪?数字高压绝缘电阻测试仪也称数字绝缘测试仪、数字高压测试仪、数字高压绝缘电阻计等,它是一种测试电器设备的仪器,用于测量电器设备的绝缘状况和绝缘电阻值。

该测试仪可将高压电源提供的高电压送达到被测试电器设备的绝缘,以此检测该设备的绝缘状况。

同时,测试仪还能检测被测试电器设备的绝缘电阻值,从而判断该设备的绝缘状况是优良、合格还是不合格。

数字高压绝缘电阻测试仪的使用范围数字高压绝缘电阻测试仪适用于各种场合下电器设备的绝缘测试,可以被用在生产制造现场、科研单位、维修现场、物资检验中心等不同领域和行业。

数字高压绝缘电阻测试仪的特点数字高压绝缘电阻测试仪具有以下几个特点:1.可靠性高:通过该测试仪,能够对电器设备的绝缘进行准确、可靠的测试,实现数据的精确测量和分析。

2.易于使用:该测试仪具有人性化的设计,便于维护操作,不需要掌握太多的专业技能,就能够正确使用并获取测试结果。

3.多功能:该测试仪能够高效、准确地测试绝缘状况和绝缘电阻值,并能够进行数据的存储、查询等操作。

4.适用范围广:数字高压绝缘电阻测试仪适用于广泛的测试场合,适合不同行业和领域,具有很高的适用性。

数字高压绝缘电阻测试仪的使用流程数字高压绝缘电阻测试仪的使用流程如下:1. 准备测试仪器和测试样品首先准备好数字绝缘测试仪和需要进行测试的电器设备。

2. 连接测试仪器和测试样品将测试仪器和测试样品连接,按照测试仪器和测试样品的连接方式进行连接。

3. 设置测试参数在测试仪器中设置测试参数,例如需要测试的电压、测试时间等参数。

4. 开始测试启动测试仪器,按照指示进行测试,如果设备绝缘状况良好,测试数据范围在合理范围内,则证明该设备电器绝缘状况正常。

5. 结束测试测试完成后,关闭测试仪器,并将测试数据进行存储。

数字高压绝缘电阻测试仪的注意事项在使用数字高压绝缘电阻测试仪时,需要注意以下几个事项:1.保证测试仪器和测试样品安全:测试仪器和测试样品在连接时需要注意安全,避免损坏仪器和测试样品,同时对于高压电源,也需要注意用电安全问题。

电子式数字绝缘电阻测试仪介绍和设计要求

电子式数字绝缘电阻测试仪介绍和设计要求

什么是绝缘电阻?
绝缘体有阻止电流通过的特性,但若加上高电压时,会
有少许的漏电流流过绝缘体的内部或表面。绝缘电阻是表征
绝缘体阻止漏电流通过能力的大小,阻值愈大愈好,通常以
百万欧(MΩ)计。绝缘电阻会因材质劣化、表面附着之有机
物、尘埃及水滴等而减小。在GB10064-88 《固体绝缘材料绝
缘电阻的试验方法》中,把绝缘电阻定义为:与试样接触或
考虑到两电流之比与偏 转角满足的函数关系, 不难得出:
α=f(Rx)
可见,指针的偏转角α 仅仅是被测绝缘电阻 Rx 的函数,而与电源电压 没有直接关系。
虽然测量的读数与 电压无关,但是由于整个 测量的能量都是由手摇发 电机产生的,当发电机发 出的电力超出一定范围内 或变化较大时,就会带来 测量的误差。后来随着电 子器件的发展,利用 DC/DC技术产生测量所需 要高压成为了替代手摇发 电机的最终方法。采用 DC/DC技术,可以提供稳 定可靠的高压电源,并且 没有机械磨损寿命更长、 重量更轻更适合于携带。
此外,由于腐蚀性气体、蒸气、潮气、导电性粉尘以及 机械操作等原因,均可能使绝缘物质的绝缘性能降低甚至破 坏。而且,日光、风雨等环境因素的长期作用,也可以使绝 缘物质老化而逐渐失去其绝缘性能。各种线路与设备在不同 条件下所应具备的绝缘电阻大致如下:一般情况下,新装或 大修后的低压不应低于0.5MΩ;运行中的低压线路与设备, 其绝缘电阻不应低于1000Ω/V;在潮湿场合下的设备与线路, 其绝缘电阻不应低于500Ω/V;控制线中的绝缘电阻一般不应 低于1MΩ,而高压线路与设备的绝缘电阻一般不应低于 1000MΩ。
VC60系列 绝缘电阻测试仪
基本特性:
本系列仪器是一台智能微型仪器即绝缘测试仪器,整机 电路设计采用微机技术设计为核心,以大规模集成电路和数 字电路相组合,配有强大的测量和数据处理软件,完成绝缘 电阻、电压等参数测量,性能稳定,操作简便。对于适用于 现场电力设备以及供电线路的测量和检修的用户,本仪器是 您的理想的选择。

HDT20系列绝缘电阻测试仪使用说明书

HDT20系列绝缘电阻测试仪使用说明书

HDT20系列绝缘电阻测试仪使用说明书安全规范安全警告本仪器的设计、制造和检测均达到IEC1010安全标准(电子类测量产品安全要求),本说明书包括确保仪器的安全使用及保证仪器的安全状态,使用者所必须遵守的警告和安全条例。

使用前请先阅读以下说明。

郑重申明●使用仪器前请先仔细阅读并理解本使用说明书。

●无论何时必须遵守说明书的要求,并保存好说明书,使之随时能供参考。

●仪器测试时,错误的操作会导致事故及仪器的损坏。

●本公司保留对说明书修改权,如果说明书有改动,恕不另行通知。

本仪器上的标志意思是指为了安全操作本仪器,请使用者参照使用说明书的相关部分操作。

危险—为了避免在某些状态及操作下,有可能引起的严重或致命的损害。

警告—表明避免遭受电击的危险。

注意—表明避免对仪器的损害和进行准确的测量。

●请勿在易燃性场所测试,火花可能会引起爆炸。

●如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。

●当测试电压时,由于金属部分与测试导线不小心短路时,有可能导致人身伤害。

●测量时不要超过量程允许的最大范围。

●测量时请勿打开电池盖。

●执行绝缘测量时,不可触摸待测线路。

●如果仪器出现异常请停止使用。

例如:仪器破损或裸露出金属部分。

●测试导线插入仪器接口并接入电路测试时,不要旋转功能旋钮。

●不要对仪器装入替代部件或进行任何未授权的改动,维修时仪器返回公司本部或由公司指定的具有一定技术资质的授权服务商提供维修服务。

●仪器于潮湿状态下请勿更换电池。

●确定所有测试导线与仪表的测试端口连接牢固。

●确保仪器已关机才可以打开电池盖。

●测量前,确认功能旋钮旋至适当的位置。

●使用完毕后,将功能旋钮旋至“OFF”位置,若长时间不使用,请将电池取出后存放。

●请勿在高温、潮湿、有结露可能的场所及光直射下长时间放置。

●请使用湿布或清洁剂来清洁仪器外壳,请勿使用磨擦物或溶剂擦拭仪器外壳及配件。

●仪器潮湿时,请先干燥后再使用或存储。

符号1.前言一.感谢您使用本公司的产品,您因此获得本公司全面的技术支持和服务。

绝缘电阻测试仪使用标准

绝缘电阻测试仪使用标准

绝缘电阻测试仪资料说明一、该使用规范仅适用于UT512绝缘电阻测试仪。

1、特点a.自动释放电压功能。

B接口数据传输。

c.背光功能便于在阴暗光线下工作。

d.条形图显示测量结果。

e. 高压提示符和红色警示灯。

f. 自动关机功能:2、UT512是一台智能微型仪器即绝缘测试仪器,整机电路设计采用微机技术设计为核心,以大规模集成电路和数字电路相组合,配有强大的测量和数据处理软件,完成绝缘电阻、电压等参数测量,性能稳定,操作简便。

适用于现场电力设备以及供电线路的测量和检修。

a.当测量结束后15分钟如果不操作会自动关机,自动关机后按ON/OFF键1秒后方可开机。

18组数据存诸功能。

b.设定测试时间TIME功能:在指定时间15分钟内自动执行测量。

P测量(比较功能测量)d.PI测量(极化指数测量):PI测量能在任意两点时间里,根据设定自动测量电阻比率。

二、安全警告:为包括确保仪器的安全使用及保证仪器的安全状态,使用者所使用前请先阅读以下说明,且必须遵守以下的警告和安全条例。

1、危险1. 切勿测量交/直流电压在600V以上的电路。

2. 请勿在易燃性场所测试,火花可能会引起爆炸。

3 如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。

4.当测量时,不可接触测试笔导电部位。

5 当测试线短路连接在仪器上时,不要按下TEST键。

6.测量时请勿打开电池7. 执行绝缘测量时,不可触摸待测线路。

2、警告1.如果仪器出现异常请停止使用。

例如:仪器破损或裸露出金属部分。

2. 在电压超过33Vrms,46.7Vacrms或70Vdc工作时一定要小心谨慎。

此类电压可能引起电击。

3. 在做完高阻测量之后,待测电路中的电荷储存必须加以释放。

4. 仪器于潮湿状态下请勿更换电池。

5. 确定所有测试导线与仪器的测试端口连接牢固。

6. 当打开电池盖时,确保仪器已关机。

3、注意1. 在测量电阻前,待测电路必须完全放电,并且与电源电路完全隔离。

2. 如测试笔或电源适配器破损需更换,必须换上同型号和相同电气规格的测试笔或电源适配器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

什么是绝缘电阻?
绝缘体有阻止电流通过的特性,但若加上高电压时,会
有少许的漏电流流过绝缘体的内部或表面。绝缘电阻是表征
绝缘体阻止漏电流通过能力的大小,阻值愈大愈好,通常以
百万欧(MΩ)计。绝缘电阻会因材质劣化、表面附着之有机
物、尘埃及水滴等而减小。在GB10064-88 《固体绝缘材料绝
缘电阻的试验方法》中,把绝缘电阻定义为:与试样接触或
漏泄电流是没有效率的。经绝缘层漏泄的电流并不能驱动 马达、发光或加热,但是仍然会产生消耗。
漏泄电流会引起过 流保护装置跳闸, 使马达和变压器过 热。
结果就是差的 电气绝缘造成设备 发生故障、生产线 停工,通讯中断, 甚至人身伤害。
什么是绝缘电阻测试?
一个电气系统就象是管道系统一样,电压好比是液体压
力,电流好比是液体的流速,而电气绝缘就好比是管壁。绝
缘防止电子从导体发生漏泄――其作用的大小的电阻值,通常
大于几个兆欧
(MΩ)。差的
绝缘系统具有较
低的绝缘电阻。
为了发现管道系
统中的渗漏,您
需要对其加压。
由于在水压最高时最容易发现渗漏现象,所以您不能关闭自 来水来检查渗漏。但是,您会限制可用的自来水,这样就能 够在发现大的漏洞时不至于在周围喷洒出太多的水。比较理 想的测试是在高(但也并不是特别高)压下提供有限的水量。 这正是电气绝缘测试仪要做的事情。绝缘测试仪会在绝缘系 统上加直流电压,并测量由此产生的电流。这样就能够计算 并显示绝缘的电阻值(绝缘将电流束缚在电线中的程度,或 者说防止电流漏泄的程度)。便携式绝缘测试仪一般输出的 测试电压为50 V、100 V、250 V、500 V 、1000 V或2500V。 正象在管道系统中那样,目的是提供一个并非是特别高的压 力(电压)。我们希望发现已有的漏泄,但是并不希望对系 统造成过应力而产生新的漏泄。较低的电压用于低压系统, 例如电话、网络或控制线路;较高的压力用于测试电力系统 绝缘。绝缘电阻测试是测试和检验电气设备的绝缘性能的比 较常规的手段, 所使适用的设备包括马达、变压器、开关装 置、控制装置和其他电气装置中绕组、电缆以及所有的绝缘 材料。同时也是高压绝缘试验的预备试验, 在进行比较危险 和破坏性的实验之前,先进行绝缘电阻的测试,可以提前发现 绝缘材料的比较大的绝缘缺陷, 并提前采取相应的措施, 避 免完全破坏被试物的绝缘。
缘电阻值之比。用缩写PI来表示。
电子式数字绝缘电阻测试仪 介绍和设计要求
引言:
什么是绝缘?
所谓绝缘就是使用不导 电的物质将带电体隔离或包 裹起来,以对触电起保护作 用的一种安全措施。良好的 绝缘对于保证电气设备与线 路的安全运行,防止人身触 电事故的发生是最基本的和 最可靠的手段。绝缘通常可 分为气体绝缘、液体绝缘和 固体绝缘三类。在实际应用 中,固体绝缘仍是最为广泛 使用,且最为可靠的一种绝 缘物质。在有强电作用下, 绝缘物质可能被击穿而丧失 其绝缘性能。
在上述三种绝缘 物质中,气体绝缘物 质被击穿后,一旦去 掉外界因素(强电场) 后即可自行恢复其固 有的电气绝缘性能; 而固体绝缘物质被击 穿以后,则不可逆地 完全丧失了其电气绝 缘性能。因此,电气 线路与设备的绝缘选 择必须与电压等级相 配合,而且须与使用 环境及运行条件相适 应,以保证绝缘的安 全作用。
嵌入试样的两个电极之间的绝缘电阻,是加在电极上的直流
电压与施加电压一定时间后电极间总电流之比,它取决于试
样的体积电阻和表面电阻。
为什么绝缘电阻测试如此重要?
❖ 当电气绝缘出现故障时会发生 什么情况?
电气绝缘不仅仅是包着电 线的塑料聚合物材料,它是由 电缆绝缘层、套管绝缘子、线 管内空间、马达和通用设备组 成的完整系统。机械压力、污 染和温度变化都能造成这些组 件随时间而恶化,使电流发生 漏泄。电流漏泄会产生以下的 几个问题:
善系统的性能;绝缘测试能够发现制造
工艺问题和设备缺陷,而这些问题在设
备发生故障之前一般是发现不了的。在
欧盟,该项测试是强制性的,即使对最
小的民用系统也是如此。
一般绝缘电阻测试的项目
绝缘电阻测试最佳的方法由被测设备类型和测试目的所 确定。除简单的短时测试绝缘电阻外,在带有绕组或电介质 材料的被试物或电容的测量中,吸收比和极化指数是判断其绝 缘特性非常重要的指标。
绝缘电阻:
在绝缘结构的两个电极之间施加的直流电压值与 流经该对电极的泄漏电流值之比。
R=U/I,常用单位:(MΩ)兆欧
吸收比:
在同一次试验中,1min(分钟)时的绝缘电阻值与15s (秒)时的绝缘电阻值之比。用缩写DAR来表示。
极化指数: 在同一次试验中,10min时的绝缘电阻值与1min时的绝
此外,由于腐蚀性气体、蒸气、潮气、导电性粉尘以及 机械操作等原因,均可能使绝缘物质的绝缘性能降低甚至破 坏。而且,日光、风雨等环境因素的长期作用,也可以使绝 缘物质老化而逐渐失去其绝缘性能。各种线路与设备在不同 条件下所应具备的绝缘电阻大致如下:一般情况下,新装或 大修后的低压不应低于0.5MΩ;运行中的低压线路与设备, 其绝缘电阻不应低于1000Ω/V;在潮湿场合下的设备与线路, 其绝缘电阻不应低于500Ω/V;控制线中的绝缘电阻一般不应 低于1MΩ,而高压线路与设备的绝缘电阻一般不应低于 1000MΩ。
当电流穿过绝缘层时产生热量,会使绝缘层恶化,直到最 终绝缘失效,并会形成火灾隐患。
当通讯线路绝缘电阻下降,会使信号传输损耗增大,出现 不同通道信号串扰、通讯质量变差,可靠性下降。
漏泄电流必需返回至源极,它将流经任何可用的导体、线 管、管道、水或大地返回到源极。这种不利的电流会产生 危险的电压。
绝缘电阻测试的作用
通过测试系统中不同组件的绝缘电
阻(变压器、开关装置、导线、马达),
技术员就可以隔离并修复发生故障的部
件。技术员利用测试来检验导线和地或
者相邻导线之间的高绝缘电阻。两个常
见的例子就是测试马达绕组和马达底座
之间的绝缘,以及检查相导体和搭铁线
/机笼之间的电阻。在给系统加电之前,
利用绝缘测试验证它是健全的,能够改
