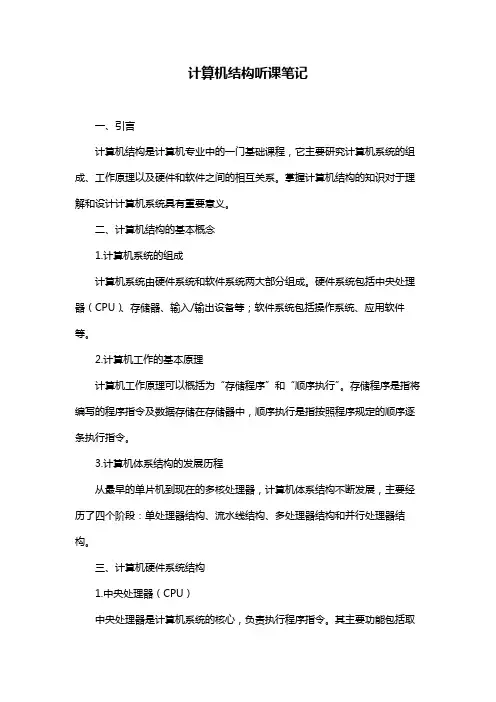

计算机结构听课笔记

计算机结构听课笔记一、引言计算机结构是计算机专业中的一门基础课程，它主要研究计算机系统的组成、工作原理以及硬件和软件之间的相互关系。

掌握计算机结构的知识对于理解和设计计算机系统具有重要意义。

二、计算机结构的基本概念1.计算机系统的组成计算机系统由硬件系统和软件系统两大部分组成。

硬件系统包括中央处理器（CPU）、存储器、输入/输出设备等；软件系统包括操作系统、应用软件等。

2.计算机工作的基本原理计算机工作原理可以概括为“存储程序”和“顺序执行”。

存储程序是指将编写的程序指令及数据存储在存储器中，顺序执行是指按照程序规定的顺序逐条执行指令。

3.计算机体系结构的发展历程从最早的单片机到现在的多核处理器，计算机体系结构不断发展，主要经历了四个阶段：单处理器结构、流水线结构、多处理器结构和并行处理器结构。

三、计算机硬件系统结构1.中央处理器（CPU）中央处理器是计算机系统的核心，负责执行程序指令。

其主要功能包括取指令、指令译码、数据读取/写入、运算等。

2.存储器存储器用于存储程序指令和数据。

主要包括主存储器和辅助存储器。

主存储器又称随机存储器（RAM），辅助存储器包括硬盘、光盘、U盘等。

3.输入/输出设备输入设备用于将外部信息输入计算机，如键盘、鼠标等；输出设备用于将计算机处理后的结果输出，如显示器、打印机等。

四、计算机指令系统1.指令的分类指令可分为数据操作指令、程序控制指令、存储器指令、输入/输出指令等。

2.指令的执行过程指令的执行过程包括取指令、指令译码、数据读取/写入、运算等步骤。

3.指令集体系结构（ISA）指令集体系结构是计算机硬件与软件之间的接口规范，它定义了计算机支持的指令种类、数据类型、寄存器结构等。

五、计算机性能评价1.性能指标计算机性能评价的指标包括运算速度、吞吐量、响应时间等。

2.性能评价方法性能评价方法主要有基准测试、事务处理性能委员会（TPC）等。

3.提高计算机性能的途径提高计算机性能的途径包括：提高处理器主频、增加处理器核心数、优化指令集、改进存储器性能等。

为什么大神不推荐Xeon至强CPU,而自己却在用呢？如何区分如何选择

为什么大神不推荐Xeon至强CPU,而自己却在用呢？如何区分如何选择Xeon系列是Intel的企业级产品的总称，涵盖了几乎有你所有需要的类型的处理器。

先说说系列 xeon目前有xeon phi，xeon-w ，xeon 铂金，黄金，白银，青铜，这个就和i3 i5 i7是一个意思，但是具体情况具体分析，白银不一定比青铜都好，其他也是同理。

前两个一个是针对计算的众核处理器，一个是专门配套lga2066的工作站产品线，就不展开说了，就说基础的xeon系列。

我们先从性能针对不同最简单的分个类。

1.多核心高频2.多核心低频3.低核心高频4.低核心低频这四种处理器适合的是完全不同的场景。

比如日常游戏就考虑1和3比较多，跑3d，建模，渲染就考虑1 2比较多，做nas，软路由就考虑4比较多。

懂的人能把xeon安在他该在的地方，不会把一颗16核2.2g的u 给一个游戏玩家用，也不会把一颗4核的xeon给渲染工作站用。

除此以外，xeon的来源也有很多种，大致就三类，正品盒装，oem散片，洋垃圾正品盒装没什么可说的，一般个人用户也不会考虑，因为实在是太贵了，比同规格的酷睿要贵上几倍，除了财大气粗的企业会采购，个人一般不买。

oem散片买的人就多了，Intel是会给经销商批发处理器的，并不全是从oem商那流出来的，所以也是正规渠道的CPU，一般提供一年保修，价格实惠，不少人会选择。

但是这几年洋垃圾是最火的，洋垃圾有很多种，一种是各种各样的测试版CPU，这里就不展开讲了，另一种就是从退役的服务器或者数据中心来的处理器。

这些东西性价比超级超级高，当然前提是你会挑，因为洋垃圾里有很多很多是真垃圾，而且要承担没有售后的风险。

如果一个人能自己看准洋垃圾，了解它的特性，知道怎么配主板，软件怎么处理，对得上自己的需求，那这个人是很懂了。

但是大多数人买到洋垃圾是看到tb或者整机的广告说这玩意nb才买的...他们买到的是洋垃圾里的真垃圾...2019年11月最新CPU处理器天梯（发烧＞高端＞中级＞初级＞入门级）简单来说，由低到高赛扬：现在很少了，不多赘述奔腾：入门级家用，轻度游戏娱乐酷睿：i3 初级家用，游戏娱乐i5 中级家用，游戏娱乐，轻度渲染/直播i7 高端家用，游戏娱乐，中度渲染/直播i9 发烧级家用，游戏，重度渲染/直播而Xeon至强是一个独特的存在它是一系列服务器CPU服务器端特点是什么？长时间不断电，不分白天黑夜的24小时工作，这就对CPU的体质、散热提出了巨大的考验。

多核处理器的发展趋势

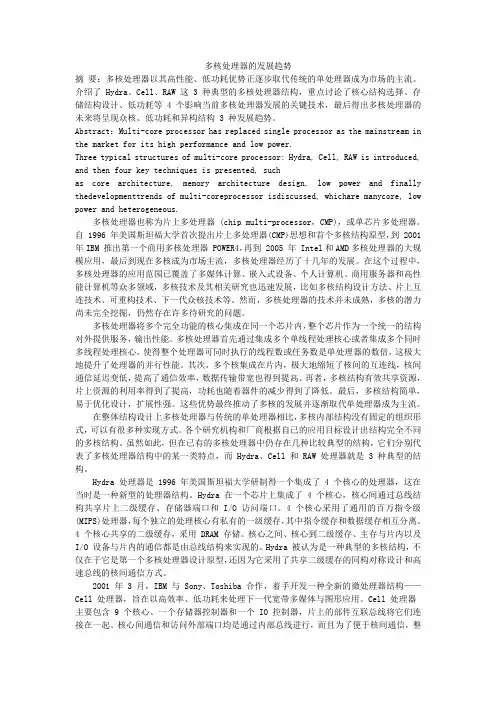

多核处理器的发展趋势摘要：多核处理器以其高性能、低功耗优势正逐步取代传统的单处理器成为市场的主流。

介绍了 Hydra、Cell、RAW 这 3 种典型的多核处理器结构，重点讨论了核心结构选择、存储结构设计、低功耗等 4个影响当前多核处理器发展的关键技术，最后得出多核处理器的未来将呈现众核、低功耗和异构结构 3 种发展趋势。

Abstract：Multi-core processor has replaced single processor as the mainstream in the market for its high performance and low power.Three typical structures of multi-core processor: Hydra, Cell, RAW is introduced, and then four key techniques is presented, suchas core architecture, memory architecture design, low power and finally thedevelopmenttrends of multi-coreprocessor isdiscussed, whichare manycore, low power and heterogeneous.多核处理器也称为片上多处理器 (chip multi-processor，CMP)，或单芯片多处理器。

自 1996 年美国斯坦福大学首次提出片上多处理器(CMP)思想和首个多核结构原型，到 2001 年IBM 推出第一个商用多核处理器 POWER4，再到 2005 年 Intel和AMD多核处理器的大规模应用，最后到现在多核成为市场主流，多核处理器经历了十几年的发展。
