管壳式换热器的工作原理及结构
管壳式换热器工作原理
管壳式换热器工作原理
管壳式换热器是一种常见的热交换设备，广泛应用于化工、电力、石油、冶金等工业领域。
它通过管壳两侧流体的热量传递，实现了热能的高效利用。
下面我们将详细介绍管壳式换热器的工作原理。
首先，管壳式换热器由壳体、管束、管板、管箱、管支撑、法兰、密封件等部件组成。
工作时，热源流体通过换热器的壳侧流动，被传热管束中的传热介质吸收热量，而冷却介质则通过管束内部流动，从而实现热量的传递。
其次，管壳式换热器的工作原理主要包括传热、流体运动和传热管束结构。
在传热过程中，热源流体和冷却介质在管束内外形成对流传热，同时通过管壁实现了传导传热。
流体的运动状态对传热效果也有着重要影响，合理的流体速度和流动方式能够提高传热效率。
此外，传热管束的结构设计也是影响换热器工作效果的重要因素，合理的管束布局和管子材质选择都能够影响传热效果。
最后，管壳式换热器在工作中需要注意一些问题。
首先是流体的流动状态，要保证流体在换热器内部的均匀分布，避免出现死角和局部过热。
其次是管束的清洁和维护，定期清洗管束表面的污垢，保持传热管的清洁度，以确保换热器的正常工作。
最后是对换热器的运行参数进行监测和调整，根据实际工况对换热器的进出口温度、压力等参数进行调整，以保证换热器的高效运行。
总之，管壳式换热器通过管束内外流体的热量传递，实现了热能的高效利用。
在工作中，合理的结构设计和运行参数调整都能够提高换热器的工作效率。
希望本文能够对大家对管壳式换热器的工作原理有所帮助。
管壳式换热器的工作原理及结构
管壳式换热器的工作原理及结构一、管壳式换热器的基本概念管壳式换热器是一种常见的换热设备，其主要由管束和外壳两部分组成。
其中，管束是由许多平行排列的管子组成，而外壳则是将这些管子包裹在一起的结构。
通过这种结构，管壳式换热器可以实现两种介质之间的热量传递。
二、工作原理1. 热媒流动原理在管壳式换热器中，介质A和介质B分别通过内部的管子和外部的壳体进行流动。
其中，介质A通常为高温流体，而介质B则为低温流体。
当两种介质在内外两侧经过时，由于存在温度差异，会发生热量传递。
2. 热媒传递原理在介质A和介质B之间进行热量传递时，主要有三个过程：对流传热、传导传热和辐射传热。
其中，对流传热是最主要的一种方式。
3. 工作过程在工作过程中，高温流体通过内部的管子进入到换热器中，并沿着管子表面流动。
同时，低温流体从外部的壳体进入到换热器中，并沿着管子外表面流动。
在这个过程中，高温流体和低温流体之间进行了热量传递，使得高温流体的温度降低，而低温流体的温度升高。
三、结构特点1. 管束结构管束是管壳式换热器的主要组成部分之一。
在管束中，许多平行排列的管子被固定在两个端盖板上，并通过密封垫圈与外壳连接。
由于管子间距离较小，因此可以有效地增加热量传递面积。
2. 壳体结构外壳是管壳式换热器的另一个重要组成部分。
它通常由两个半球形或长方形壳体组成，并通过法兰连接。
在使用过程中，外壳起到保护内部管束不受损坏的作用。
3. 密封结构为了保证介质A和介质B之间不发生混合，在管壳式换热器中需要设置密封结构。
这种密封结构通常采用密封垫圈或波纹垫片等材料制成，可以有效地防止介质泄漏。
4. 清洗结构由于管壳式换热器在使用过程中会产生一定的污垢和腐蚀物，因此需要定期进行清洗。
为了方便清洗，管壳式换热器通常设置有进出口和排污口等结构。
四、应用领域管壳式换热器广泛应用于化工、石油、制药、食品等领域中。
在这些领域中，管壳式换热器可以实现高效的热量传递，提高生产效率，并减少能源消耗。

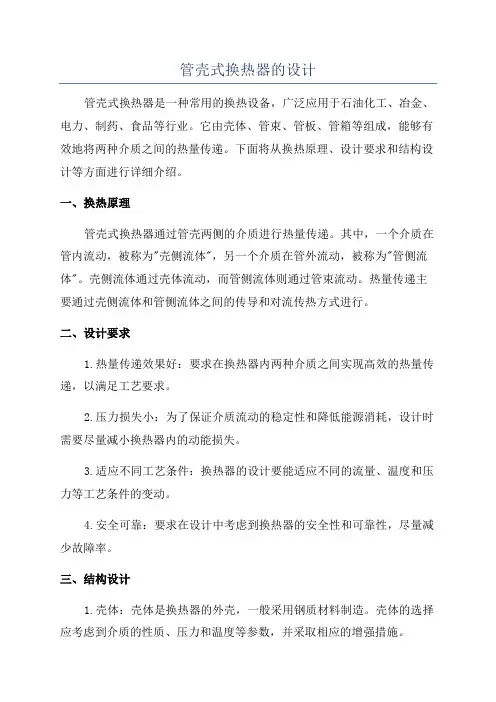

管壳式换热器的设计
管壳式换热器的设计管壳式换热器是一种常用的换热设备，广泛应用于石油化工、冶金、电力、制药、食品等行业。
它由壳体、管束、管板、管箱等组成，能够有效地将两种介质之间的热量传递。
下面将从换热原理、设计要求和结构设计等方面进行详细介绍。
一、换热原理管壳式换热器通过管壳两侧的介质进行热量传递。
其中，一个介质在管内流动，被称为"壳侧流体"，另一个介质在管外流动，被称为"管侧流体"。
壳侧流体通过壳体流动，而管侧流体则通过管束流动。
热量传递主要通过壳侧流体和管侧流体之间的传导和对流传热方式进行。
二、设计要求1.热量传递效果好：要求在换热器内两种介质之间实现高效的热量传递，以满足工艺要求。
2.压力损失小：为了保证介质流动的稳定性和降低能源消耗，设计时需要尽量减小换热器内的动能损失。
3.适应不同工艺条件：换热器的设计要能适应不同的流量、温度和压力等工艺条件的变动。
4.安全可靠：要求在设计中考虑到换热器的安全性和可靠性，尽量减少故障率。
三、结构设计1.壳体：壳体是换热器的外壳，一般采用钢质材料制造。
壳体的选择应考虑到介质的性质、压力和温度等参数，并采取相应的增强措施。
2.管束：管束是由多根管子组成的，一般采用金属材料或塑料制造。
管束的设计要考虑到介质对管材的腐蚀性、温度和压力等参数，同时也要考虑到换热面积的要求。
3.管板：管板位于管束两端，起到支撑和固定管束的作用，一般采用钢质材料制造。
管板的设计要考虑到壳侧和管侧流体的流动特性，并采用合适的孔洞布置，以保证流体的均匀流动。
4.管箱：管箱是安装在管板上的设施，主要用于集流壳侧流体并将其引导出换热器。
管箱的设计应考虑到壳侧流体的流动特性和流量等参数，以实现流体的顺畅流动。
在设计过程中，需要进行换热器的热力计算和结构力学计算，以确定壳体、管束和管板等部件的尺寸和选材。
同时，还需要根据不同工艺和使用条件的要求，进行热交换面积的计算和确定。
管壳式换热器的工作原理及结构
３ ． ｕ型管 式换热 器 ｕ型 管式换 热 器仅有 一块 管板 。 它 是将 管子 弯成 ｕ型 ，管子 两端 固定 在 同一 块管 板上 。由于 壳体 和管 子分 开 ，管束可 以 自由伸缩 ，不 会 因管壁 、壳壁 之间 的温 度差 而 产生 热应 力 ，热 补偿 性 能好 。管 程为
双管 程 ，流 程较 长 ，流速 较 高 ，传热 性能 好 ，承压 能力 强 。ｕ型管 式 换热 器 ，一 般使 用高 温高 压 的情况 下 。尤其 在压 力较 高 的情况 下 ，在 弯管 段壁厚要 加厚 ，以弥 补弯 管后管壁 的减薄 。 如 壳程 需要 经常 清 洗 的管束 ，则要求 采 用正 方形排 列 ，一 般情 况 下都按 三 角形排 列 ，管程 为偶数 。
管壳式换热器结构介绍
3、管壳程流体的确定
主要根据流体的操作压力和温度、可以利用的压力降、结构和腐蚀 特性，以及所需设备材料的选择等方面，考虑流体适宜走哪一程。下面 的因素可供选择时考虑：
适于走管程的流体有水和水蒸气或强腐蚀性流体；有毒性流体；容易 结构的流体；高温或高压操作的流体等。
1、管壳式换热器结构介绍
管壳式换热器：是以封闭在壳体中管束的壁面作为传热面的间 壁式换热器，这种换热器结构较简单、操作可靠，可用各种结构材 料（主要是金属材料）制造，能在高温、高压下使用，是目前应用 最广的类型。（设计制造遵循标准：国外 TEMA ASME 国内 GB151、GB150）
换热器封头选取原则
换热器折流板
单弓形折流板：优点是可以达到最大的错流，缺点是压降较高，且窗口 的管束容易发生振动；设计要点是折流板圆缺率在17%-35%之间，折流 板间距在0.2-1.0倍的壳径。此种类型折流板适用于大部分场合。
NITW：该折流板窗口不布管，管少，需要的壳体直径大。设计要点：15%的 折流板圆缺率。适合的场合是气体振动和压降受限。
谢谢！
K型壳体：主要用于管程热介质，壳侧蒸发的工况，在废热回收条件下使 用。
X型壳体：冷热流体属于错流流动，其优点是压降非常小，当采用其他壳 体发生振动，且通过调整换热器参数无法消除该振动时可以使用此壳体 形式，其不足之处是流体分布不均匀，X型壳体并不经常使用。
在化工工艺手册中，I型壳体类型可EDR软件中的不是同一种壳体， 其形式见I1，它的使用方式仅有一种搭配，就是BIU，U型管换热器。
螺纹管性能特点
在管子类型中，螺纹管属于管外扩展表面的类型，在普通换热管外 壁轧制成螺纹状的低翅片，用以增加外侧的传热面积。螺纹管表面积比 光管可扩展1.6-2.7倍，与光管相比，当管外流速一样时，壳程传热热阻 可以缩小相应的倍数，而管内流体因管径的减小，则压力降会略有增大。 螺纹管比较适宜于壳程传热系数相当于管程传热系数1/3-3/5的工况。

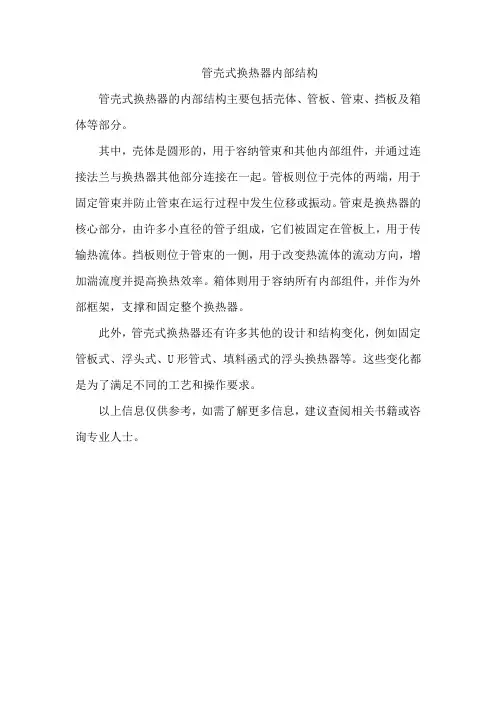

管壳式换热器内部结构
管壳式换热器内部结构
管壳式换热器的内部结构主要包括壳体、管板、管束、挡板及箱体等部分。
其中，壳体是圆形的，用于容纳管束和其他内部组件，并通过连接法兰与换热器其他部分连接在一起。
管板则位于壳体的两端，用于固定管束并防止管束在运行过程中发生位移或振动。
管束是换热器的核心部分，由许多小直径的管子组成，它们被固定在管板上，用于传输热流体。
挡板则位于管束的一侧，用于改变热流体的流动方向，增加湍流度并提高换热效率。
箱体则用于容纳所有内部组件，并作为外部框架，支撑和固定整个换热器。
此外，管壳式换热器还有许多其他的设计和结构变化，例如固定管板式、浮头式、U形管式、填料函式的浮头换热器等。
这些变化都是为了满足不同的工艺和操作要求。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
完整版HTRI管壳式换热器设计基础教程讲解
市场前景
随着科技的不断进步和工业的快速发展，管 壳式换热器的应用领域将不断扩大。同时， 随着环保意识的提高和节能减排政策的实施， 高效、节能、环保的管壳式换热器将成为未
来市场的主流产品。
02
HTRI软件简介及功能
HTRI软件发展历程
01
初始开发阶段
HTRI软件最初由美国Heat Transfer Research Inc.公司开发，专注于管
04
HTRI在管壳式换热器设 计中的应用
工艺流程模拟与优化
工艺流程建模
使用HTRI软件对管壳式换热器工艺流程进行 建模，包括输入工艺参数、物性数据和设备尺 寸等。
模拟计算
通过软件内置的算法和模型，对工艺流程进行模拟计 算，得出各物流的温度、压力、流量和物性变化等关 键参数。
优化设计
根据模拟结果，对换热器的结构、尺寸和布局 等进行优化设计，以提高换热效率和降低能耗。
换热器类型选择依据
传热方式
根据工艺要求选择合适的传热方式，如并流、逆 流或错流。
操作条件
根据操作压力、温度、流量等条件选择合适的换 热器类型。
ABCD
流体性质
考虑流体的物理性质（如密度、粘度、比热容等） 和化学性质（如腐蚀性、结垢性等）。
经济性
在满足工艺要求的前提下，考虑换热器的制造成 本、运行费用和维修费用等因素。
壳式换热器的热工水力设计计算。
02
逐步完善阶段
随着技术的发展和用户需求的变化，HTRI软件逐步增加了新的功能模
块，如振动分析、腐蚀预测等，并不断优化算法以提高计算精度和效率。
03
广泛应用阶段
目前，HTRI软件已成为全球范围内广泛应用于石油、化工、制冷等领
管壳式换热器原理
管壳式换热器原理嘿，朋友们！今天咱来聊聊管壳式换热器原理，这玩意儿可有意思啦！你可以把管壳式换热器想象成是一个特别的“热魔法盒”。
它有个长长的壳子，就像一个大口袋，里面装着好多管子。
这管子啊，就像是一条条小路，热的流体和冷的流体就沿着这些小路走。
热流体大摇大摆地从一些管子里通过，它身上带着好多热量呢。
而冷流体呢，则在壳子和管子之间的缝隙里悄悄溜达。
这时候神奇的事情就发生啦！热流体的热量就会透过管子壁，传递给冷流体。
哎呀呀，这不就像是热流体很大方地把自己的热量分了一些给冷流体嘛！你说这像不像在一个热闹的集市上，大家互相交换东西？热流体把热量这个“宝贝”给了冷流体，自己慢慢变凉了，冷流体呢，就变得暖和起来了。
这样不就实现了热量的交换嘛！那这其中的原理到底是咋回事呢？其实啊，就是因为有温差呀！热的东西总是想把热量散发出去，冷的东西总是想吸收热量，这是自然规律呀！管壳式换热器就是利用了这个规律，让热流体和冷流体在合适的地方相遇，然后完成热量的传递。
你想想看，要是没有这种换热器，我们的生活得少了多少便利呀！比如在一些工厂里，需要把热量从一个地方转移到另一个地方，要是靠人工去搬，那得累成啥样呀！有了管壳式换热器，就轻松多啦。
而且哦，管壳式换热器还有很多不同的类型呢，就像人有不同的性格一样。
有的适合处理高温的流体，有的适合处理腐蚀性的流体，各有各的特点和用处。
咱再说说它的优点吧。
它结构相对简单，容易制造和维护，这多好呀！就像一个老实可靠的朋友，不会给你找麻烦。
而且它的换热效率也不错呀，可以在很多场合大显身手。
当然啦，它也不是完美无缺的。
它可能会占比较大的空间，有时候还会有一些泄漏的问题。
但这也不能掩盖它的光芒呀！总之呢，管壳式换热器原理虽然看起来有点复杂，但只要你用心去理解，就会发现其实也不难。
它就像我们生活中的一个好帮手，默默地为我们服务着。
让我们的生活变得更加舒适和便利。
所以呀，可别小看了这个“热魔法盒”哦！原创不易，请尊重原创，谢谢!。

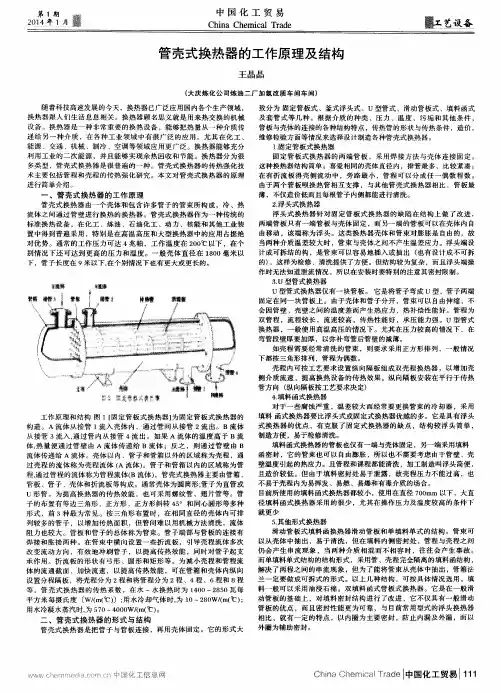

管壳式换热器的工作原理及结构
管壳式换热器的工作原理及结构（山东华昱压力容器有限公司，济南250305）随着今天快速发展的科技，换热器已广泛运用于我国各个生产区域，换热器跟人们生活一脉相连。
用来热交换的机械设备就是所谓的换热器。
本文综述了管壳式换热器的工作原理及结构。
标签：管壳式换热器;工作原理;结构1 管壳式换热器的工作原理属于间壁式换热器的就是管壳式换热器，其换热管内组成的流体通道称为管程，换热管外组成的流体通道称为壳程。
管程以及壳程分别经过2个不一样温度的流体时，温度相对高的流体经过换热管壁把热量传递给温度相对低的流体，温度相对高的流体被冷却，温度相对低的流体被加热，进而完成两流体换热工艺的目标。
（工作原理和结构见图1）管壳式换热器关键由管箱、管板、管子、壳体以及折流板等组成。
一般圆筒形为壳体;直管或U形管为管子。
为把换热器的传热效能提高，也能使用螺纹管、翅片管等。
管子的安排有等边三角形、正方形、正方形斜转45°以及同心圆形等几种方式，最为常见的是前面三种。
依照三角形部署时，在一样直径的壳体内能排列相对多的管子，以把传热面积增加，但管间很难用机械办法清洗，也相对大的流体阻力。
在管束中横向部署一些折流板，引导壳程流体几次改变流动目标，管子有效地冲刷，以把传热效能提高，同时对管子起支承作用。
弓形、圆形以及矩形等是折流板的形状。
为把壳程以及管程流体的流通截面减小、流速加快，以把传热效能提高，能在管箱以及壳体内纵向安排分程隔板，把壳程分为二程以及把管程分为二程、四程、六程以及八程等。
管壳式换热器的传热系数，水换热在水时为1400～2850瓦每平方米每摄氏度〔W/（m（℃）〕;气体用水冷却时，为10～280W/（m（℃）;水蒸汽用水冷凝时，为570～4000W/（m（℃）。
2 管壳式换热器依据结构特征能分为下面2类2.1 刚性构造的管壳式换热器：固定管板式是这种换热器的另一个名称，一般能可分为单管程以及多管程2种。
在两块管板上换热器的管端以焊接、胀接、胀焊并用的办法固定，而管板则以焊接的办法以及壳体相连。
列管式换热器的基本知识
列管式换热器的基本知识列管式换热器列管式换热器又称管壳式换热器，是目前石油化工生产中应用最广泛的一种换热器。
它与其它换热器相比，主要优点是单位体积所具有的传热面积大，传热效果好，结构比较简单，处理能力大，适应性强，操作弹性大，尤其在高温、高压和大型装置中应用更为普遍。
列管换热器的构造原理：列管换热器主要由壳体、管束、管板、折流挡板和封头等组成。
一种流体在管内流动。
其行程称为管程；另一种流体在管外流动，其行程称为壳程。
管束的壁面为传热面。
为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。
折流挡板不仅可防止流体短路、增加流体流速，还可迫使流体按规定路径多次错流通过管束，使湍动程度大为增加。
列管换热器主要特点：1．耐腐蚀性：聚丙烯具有优良的耐化学品性，对于无机化合物，不论酸，碱、盐溶液，除强氧化性物料外，几乎直到100℃都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、径、醇、酚、醛、酮类等介质上均可使用。
2．耐温性：聚丙烯塑料熔点为164-174℃，因此一般使用温度可达110-125℃。
3．无毒性：不结垢，不污染介质，也可用于食品工业。
4．重量轻：对设备安装维修极为方便。
列管换热器应用范围：本设备适用于在化工、轻工、冶金、制药、食品、化纤等工业中做各种用途的换热设备，尤宜于做冷凝器，代替原有的不锈钢，搪瓷、石墨、玻璃冷凝器。
使用后效果显著。
无锡市凌云换热器有效公司是生产列管式换热器的专业厂家，多年来，在各大专院校、科研单位的鼎立相助和各用户单位的大力支持下，已形成了一定规模的换热器生产体系。
该厂以优质的产品和完善的售后服务使企业树立了良好的形象，并得到广大用户的一致好评和信赖。
管壳式换热器
填料函式
U型管式
管内不便清洗； 管板上布管少，结构不紧凑， 管外介质易短路，影响传热效果； 内层管子损坏后不易更换。
根据我们前面学习的内容，请说说序号2、3、8、12、 21各代表什么零件？
换热器构件名称
1-管箱(A,B,C,D型);2-接管法兰;3-设备法兰;4-管板;5-壳程接管;6-拉杆;7-膨 胀节;8-壳体;9-换热管;10-排气管;11-吊耳;12-封头;13-顶丝;14-双头螺 柱;15-螺母;16-垫片;17-防冲板;18-折流板或支承板;19-定距管;20-拉杆螺 母;21-支座;22-排液管;23-管箱壳体;24-管程接管;25-分程隔板;26-管箱盖
1）、结构特点：两块管板均与壳体相焊接，并加入了热补偿
原件——膨胀节。
2 ）、优点：结构简单、紧凑、能承受较高的压力，造价低， 管程清洗方便，管子损坏时易于堵管或更换。 3）、缺点：不易清洗壳程，壳体和管束中可能产生较大的热 应力。冷热流体温差不能太大（<50℃)
4）、适用场合：适用于壳程介质清洁，不易结垢，管程需清
37
2）.拉脱力的计算
计算的目的：保证胀接接头的牢固连接和良好的密封性。 拉脱力定义：管子每平方米胀接周边上所受的力，单位为 帕。 引起拉脱力的因素为：操作压力和温差力。 （1）操作压力引起的拉脱力qp: 介质压力作用的面积 f 如图示
38
介质压力p，取管程压力和壳程压力两者中的较大者。
管子外径为d0 ；管子胀接长度为l。 则拉脱力为： q p
和大型换热器的主要结构型式。
二、管壳式换热器的种类及其结构
管壳式换热器是把换热管束与管板连接后，再用筒体与管箱包 起来，形成两个独立的空间：管内通道及与其相贯通的管箱，称为 管程空间；换热管外的通道及与其贯通的部分，称为壳程空间。
管壳式换热器的工作原理及结构
管壳式换热器的工作原理及结构
管壳式换热器是一种常见的换热设备，广泛应用于化工、石油、制药、食品等行业中。
它的工作原理是利用管内流体与管外流体之间的热量传递，将热量从一个介质传递到另一个介质中，以达到加热、冷却或蒸发等目的。
管壳式换热器的结构主要由管束、壳体、管板、支撑件、密封件、进出口管道等组成。
其中，管束是由许多平行排列的管子组成的，管子的材质可以是不锈钢、铜、钛等，根据不同的介质选择不同的材质。
壳体是管束的外壳，通常采用碳钢、不锈钢等材质制成，具有良好的耐腐蚀性能。
管板是将管束固定在壳体内的关键部件，它可以分为固定管板和浮动管板两种类型。
支撑件是用于支撑管束的部件，通常采用钢制材料制成。
密封件则是用于保证管束与壳体之间的密封性能，通常采用橡胶、聚四氟乙烯等材料制成。
进出口管道则是用于将介质引入或排出换热器的管道。
管壳式换热器的工作原理是将需要加热或冷却的介质通过管道引入管束内，然后通过管子的壁面与管外流体进行热量传递，最后将加热或冷却后的介质从管束中排出。
管外流体则通过壳体内的流道流动，将管内流体传递过来的热量带走，以达到加热或冷却的目的。
在换热过程中，管束和壳体之间的热量传递效率取决于管束的布置方式、管子的材质、流体的流速等因素。
管壳式换热器是一种高效、可靠的换热设备，具有结构简单、维护
方便、适用范围广等优点。
在工业生产中，它被广泛应用于加热、冷却、蒸发等工艺过程中，为生产提供了重要的支持。
管壳式换热器原理与设计
管壳式换热器原理与设计管壳式换热器是一种常见的换热设备，广泛应用于化工、炼油、石油化工、动力、核能等多个工业领域。
其工作原理和设计要点如下：工作原理：基本构造：管壳式换热器主要由壳体、管束、管板、折流板、管箱等部件组成。
壳体通常为圆筒形，内部装有平行排列的管束，管束两端固定在管板上。
流体通过管内（管程）和管外（壳程）进行热交换。
热量传递：冷热两种流体分别在管程和壳程中流动，热量通过管壁从高温流体传递给低温流体。
一种流体在管内流动（管程流体），另一种流体在管外，即壳体内流动（壳程流体）。
热量传递遵循热力学第二定律，从高温区自发流向低温区。
强化传热：为了提高传热效率，壳程内常设置折流板，迫使壳程流体多次改变方向，增加流体湍流程度，从而提高传热系数。
管束的排列（如等边三角形或正方形）也会影响传热效率和清洁维护的便利性。
设计要点：流体选择：根据工艺要求决定哪种流体走管程，哪种走壳程。
一般而言，易结垢或腐蚀性的流体走管程便于清洗和更换管束。
材料选择：根据流体的性质（如温度、压力、腐蚀性）选择合适的材料，如不锈钢、碳钢、铜合金等，以确保换热器的耐用性和安全性。
热负荷计算：根据工艺条件计算所需的热负荷，确定换热面积，进而决定管束的数量、长度和直径。
压降考虑：设计时需考虑流体在管程和壳程中的压降，确保泵送能耗合理，避免因压降过大导致系统运行不稳定。
结构设计：包括管板的设计（固定管束的方式）、壳体厚度设计、支撑和悬挂结构设计等，以保证换热器的机械强度和稳定性。
清洗与维护：设计时应考虑换热器的可维护性，如管束的可拆卸性，以及便于清洗壳程内部的结构设计。
综上所述，管壳式换热器的设计是一个综合考虑热工性能、机械强度、材料选择、经济性和可维护性的复杂过程，需要精确的计算和细致的工程设计。
管壳式换热器管壳式换热机组设备工艺原理
管壳式换热器管壳式换热机组设备工艺原理近年来，管壳式换热器作为一种高效的换热设备广泛应用于各个行业，特别是化工、石油、电力等高温高压领域。
管壳式换热器具有结构简单、换热效率高、维护方便等优点。
本文将介绍管壳式换热器管壳式换热机组设备工艺原理。
一、管壳式换热器基本结构管壳式换热器由圆筒形的壳体、管束与管板组成。
壳体内还装有泄压阀、止回阀、取样阀、排放阀等附件。
管束由管管、支撑板和管板组成。
管管分为长管和短管。
长管一般为一整根管，短管则需要用管箍粘接在一起。
管板的作用是固定管管，使其不易塌落。
管板分为固定管板和浮动管板，固定管板一般在壳体的两端，而浮动管板则在壳体内部，通过弹簧或弹性体与管管保持一定的接触面积。
二、管壳式换热器工艺原理管壳式换热器工艺原理就是通过将不同介质流在管内和管外，利用管壳之间的热传导，达到换热的目的。
常见的介质有水、各种化工原料等。
管壳式换热器的工艺原理其实是把两种介质分别流经管内和管外，实现热量的传递。
下面是管壳式换热器的具体工艺原理：1. 单相流换热单相流指流体在整个管道中的状态是相同的，存在的热传递方式有传导和对流。
当单相流在管内流动时，介质的温度将随着时间和位置而变化。
利用管内的传导传递热量极为缓慢，所以主要的热量传递方式是对流换热。
不同流速的介质，其传热效果显然也不同。
2. 多相流换热多相流换热指在换热过程中，介质不仅存在于管内，在管外也存在。
这种热传递方式可以理解为单相流换热和相变换热的共同作用，其中相变换热仅适用于液体与汽体或固体相变的情况。
多相流换热会使壳表面形成一层厚厚的膜状物体，增加了传热阻力。
三、管壳式换热器的应用管壳式换热器广泛应用于各个行业中，其中最常见的有以下几个：1. 石油、化工领域管壳式换热器在石油和化学工业中的应用非常广泛。
由于在这些行业中经常出现的气体和液体，因此需要换热器来控制温度和压力。
2. 电力领域管壳式换热器还被广泛应用于电力行业中。
管壳式换热器的工作原理及结构
管壳式换热器的工作原理及结构一、引言管壳式换热器作为一种常见的换热设备，在工业生产和能源领域得到广泛应用。
它能够将热量从一个介质传递到另一个介质，实现能量的转移。
本文将深入探讨管壳式换热器的工作原理及结构。
二、工作原理管壳式换热器的工作原理可以概括为传导、对流和辐射三种方式的能量传递。
2.1 传导传热传导是指由于不同温度物体之间的热运动，热量通过颗粒的碰撞和传递实现。
在管壳式换热器中，传导传热主要发生在管壳内部。
热源通过传导方式将热量传递给管壳内的管道，然后通过管道的传导传递给另一介质。
2.2 对流传热对流传热是指热源通过流体的对流方式将热量传递给另一介质。
在管壳式换热器中，热源和另一介质通过管道分别进入管壳内部，热源通过管壁将热量传递给管道内的流体，流体再通过对流方式将热量传递给另一介质。
2.3 辐射传热辐射传热是指热源通过辐射方式将热量传递给另一介质。
辐射传热不需要介质的介入，可以在真空中传递热量。
在管壳式换热器中，热源通过辐射方式将热量传递给管道内壁，然后再通过传导或对流方式将热量传递给另一介质。
三、结构管壳式换热器由管壳和管束两部分组成，具有复杂的结构设计。
3.1 管壳管壳是管壳式换热器的外壳，起到固定管束和流体的作用。
常见的管壳材料有碳钢、不锈钢和铜等。
管壳主要由头盖、壳体、管板和尾盖等部分组成。
3.2 管束管束是管壳式换热器中的核心部件，由管子和管板组成。
管子通常采用无缝钢管或螺旋钢管制成，根据换热要求可以采用不同的布管方式，如并列布管、单列布管和交叉布管等。
管板用于固定管子，保证管子之间的间距。
3.3 流体分流器流体分流器位于管束的进出口处，起到将流体引导到相应的管子中去的作用。
流体分流器的设计关系到换热效率和流体的流动状态。
3.4 密封装置密封装置用于防止热源和另一介质之间的交叉污染，同时保证换热过程中的密封性。
四、工作过程管壳式换热器的工作过程可以分为进料、加热和出料三个阶段。
管壳式换热器的工作原理
管壳式换热器的工作原理
管壳式换热器是一种常用的热交换设备，主要用于将热量从一个介质传递到另一个介质。
它由一个外壳和一组内部管子组成。
工作原理如下：
1. 工作介质进入换热器：热的介质（也称为工作介质1）从一
个管道进入换热器的壳体。
它通过壳体的进口管道流入，并被分散到管子的外侧。
2. 管子中的传热：工作介质1在管子的外侧流动，与管子内的冷介质（也称为工作介质2）进行传热。
热量通过管子的壁传递，从而将热量从工作介质1传递给工作介质2。
3. 传热过程：传热过程中，热量从工作介质1的管壁通过导热传导传递给管壁，然后从管壁通过对流传递给工作介质2。
冷
却的工作介质2在管子内流动，吸收热量。
4. 热量传递到壳体：热量在管子内外进行传热交换后，被冷却后的工作介质2带走。
冷却后的工作介质2通过换热器的出口管道流出。
5. 工作介质1的退出：冷却的工作介质1在换热过程中失去了热量，并通过换热器壳体的出口管道流出。
总结起来，管壳式换热器的工作原理就是通过传热管子将热量从一个介质传递到另一个介质，从而实现热量的交换。
这种热
交换设备广泛应用于各个工业领域中，如化工、石油、制药等，从而满足不同工艺过程中的热能需求。
管壳式换热器ppt课件
类型与结构
类型
根据结构特点和使用要求，管壳式换热器可分为固定管板式 、浮头式、U形管式、填料函式等类型。
结构
