半导体催化剂的催化作用及光催化原理解析

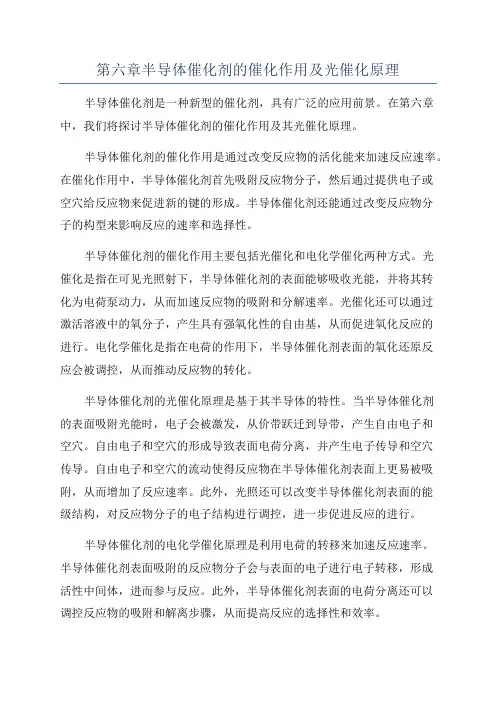

第六章半导体催化剂的催化作用及光催化原理
第六章半导体催化剂的催化作用及光催化原理半导体催化剂是一种新型的催化剂，具有广泛的应用前景。
在第六章中，我们将探讨半导体催化剂的催化作用及其光催化原理。
半导体催化剂的催化作用是通过改变反应物的活化能来加速反应速率。
在催化作用中，半导体催化剂首先吸附反应物分子，然后通过提供电子或空穴给反应物来促进新的键的形成。
半导体催化剂还能通过改变反应物分子的构型来影响反应的速率和选择性。
半导体催化剂的催化作用主要包括光催化和电化学催化两种方式。
光催化是指在可见光照射下，半导体催化剂的表面能够吸收光能，并将其转化为电荷泵动力，从而加速反应物的吸附和分解速率。
光催化还可以通过激活溶液中的氧分子，产生具有强氧化性的自由基，从而促进氧化反应的进行。
电化学催化是指在电荷的作用下，半导体催化剂表面的氧化还原反应会被调控，从而推动反应物的转化。
半导体催化剂的光催化原理是基于其半导体的特性。
当半导体催化剂的表面吸附光能时，电子会被激发，从价带跃迁到导带，产生自由电子和空穴。
自由电子和空穴的形成导致表面电荷分离，并产生电子传导和空穴传导。
自由电子和空穴的流动使得反应物在半导体催化剂表面上更易被吸附，从而增加了反应速率。
此外，光照还可以改变半导体催化剂表面的能级结构，对反应物分子的电子结构进行调控，进一步促进反应的进行。
半导体催化剂的电化学催化原理是利用电荷的转移来加速反应速率。
半导体催化剂表面吸附的反应物分子会与表面的电子进行电子转移，形成活性中间体，进而参与反应。
此外，半导体催化剂表面的电荷分离还可以调控反应物的吸附和解离步骤，从而提高反应的选择性和效率。
总的来说，半导体催化剂具有催化作用和光催化原理。
通过探索半导体催化剂的催化作用机理和光催化原理，可以为半导体催化剂的合成与应用提供更加科学、高效的方法。
随着对半导体催化剂的研究深入，相信半导体催化剂将在环境保护、能源转化等领域中发挥重要作用。

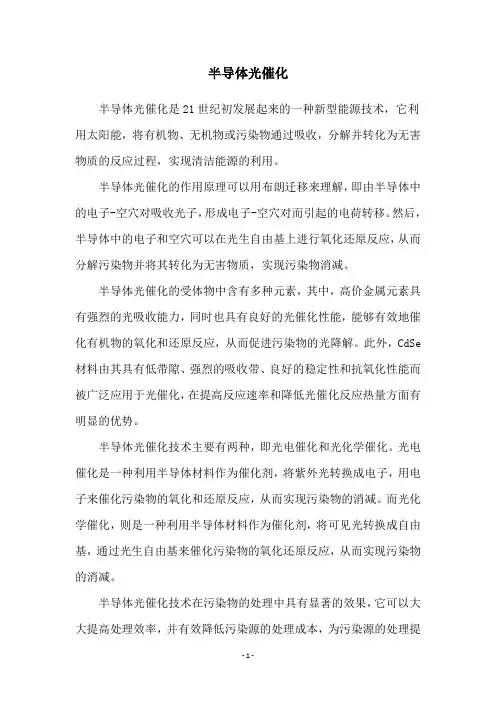

半导体光催化
半导体光催化半导体光催化是21世纪初发展起来的一种新型能源技术，它利用太阳能，将有机物、无机物或污染物通过吸收，分解并转化为无害物质的反应过程，实现清洁能源的利用。
半导体光催化的作用原理可以用布朗迁移来理解，即由半导体中的电子-空穴对吸收光子，形成电子-空穴对而引起的电荷转移。
然后，半导体中的电子和空穴可以在光生自由基上进行氧化还原反应，从而分解污染物并将其转化为无害物质，实现污染物消减。
半导体光催化的受体物中含有多种元素，其中，高价金属元素具有强烈的光吸收能力，同时也具有良好的光催化性能，能够有效地催化有机物的氧化和还原反应，从而促进污染物的光降解。
此外，CdSe 材料由其具有低带隙、强烈的吸收带、良好的稳定性和抗氧化性能而被广泛应用于光催化，在提高反应速率和降低光催化反应热量方面有明显的优势。
半导体光催化技术主要有两种，即光电催化和光化学催化。
光电催化是一种利用半导体材料作为催化剂，将紫外光转换成电子，用电子来催化污染物的氧化和还原反应，从而实现污染物的消减。
而光化学催化，则是一种利用半导体材料作为催化剂，将可见光转换成自由基，通过光生自由基来催化污染物的氧化还原反应，从而实现污染物的消减。
半导体光催化技术在污染物的处理中具有显著的效果，它可以大大提高处理效率，并有效降低污染源的处理成本，为污染源的处理提供一种安全、有效、经济的技术手段。
然而，由于半导体催化剂结构的复杂性和原料成本的高昂，以及光催化技术本身存在的局限性，使得半导体光催化技术的应用受到了一定的限制。
因此，为了进一步提高半导体光催化技术的应用效果，我们需要开展多种研究，如开发新型的催化剂，改善半导体光催化剂的反应机理，提高催化性能，探索多种可行的光催化反应工艺，以及研究新型光催化技术。
此外，要加强对半导体光催化技术的实验研究，确保技术的可靠性和可靠性，为解决污染物的处理提供一种安全可行的技术手段。
总之，半导体光催化技术是一种有效的污染物处理技术，可以为污染物的处理提供一种安全有效的技术手段；但是，由于各种技术的局限性，也需要进一步的研究，以进一步提高降解污染物的效率和可靠性。

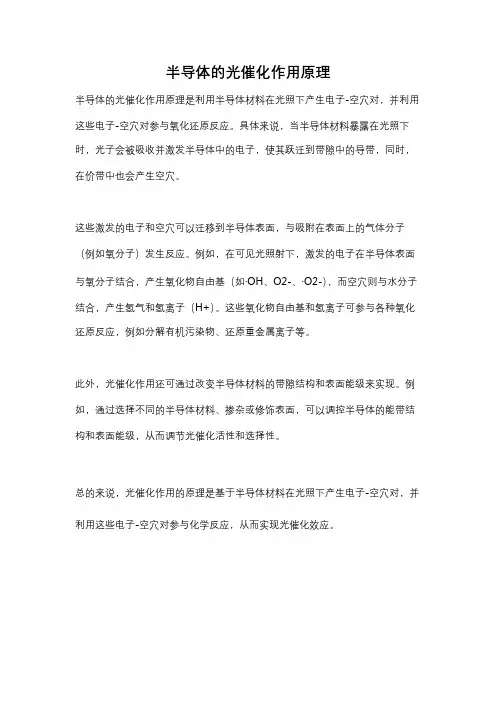

半导体的光催化作用原理
半导体的光催化作用原理
半导体的光催化作用原理是利用半导体材料在光照下产生电子-空穴对，并利用这些电子-空穴对参与氧化还原反应。
具体来说，当半导体材料暴露在光照下时，光子会被吸收并激发半导体中的电子，使其跃迁到带隙中的导带，同时，在价带中也会产生空穴。
这些激发的电子和空穴可以迁移到半导体表面，与吸附在表面上的气体分子（例如氧分子）发生反应。
例如，在可见光照射下，激发的电子在半导体表面与氧分子结合，产生氧化物自由基（如·OH、O2-、·O2-），而空穴则与水分子结合，产生氢气和氢离子（H+）。
这些氧化物自由基和氢离子可参与各种氧化还原反应，例如分解有机污染物、还原重金属离子等。
此外，光催化作用还可通过改变半导体材料的带隙结构和表面能级来实现。
例如，通过选择不同的半导体材料、掺杂或修饰表面，可以调控半导体的能带结构和表面能级，从而调节光催化活性和选择性。
总的来说，光催化作用的原理是基于半导体材料在光照下产生电子-空穴对，并利用这些电子-空穴对参与化学反应，从而实现光催化效应。

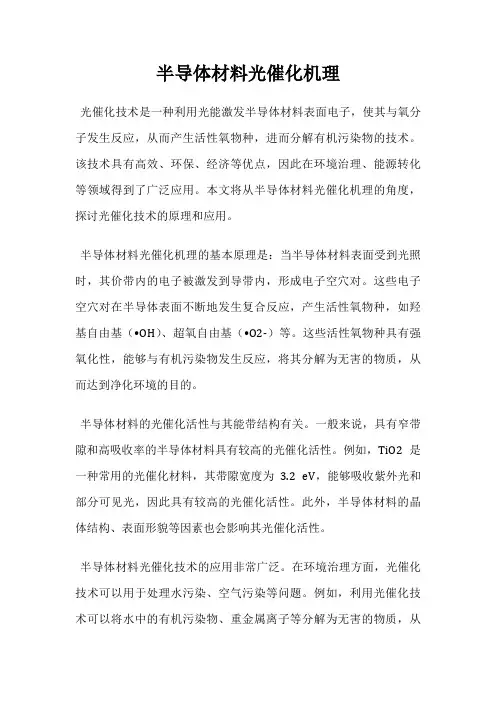

半导体材料光催化机理
半导体材料光催化机理光催化技术是一种利用光能激发半导体材料表面电子，使其与氧分子发生反应，从而产生活性氧物种，进而分解有机污染物的技术。
该技术具有高效、环保、经济等优点，因此在环境治理、能源转化等领域得到了广泛应用。
本文将从半导体材料光催化机理的角度，探讨光催化技术的原理和应用。
半导体材料光催化机理的基本原理是：当半导体材料表面受到光照时，其价带内的电子被激发到导带内，形成电子空穴对。
这些电子空穴对在半导体表面不断地发生复合反应，产生活性氧物种，如羟基自由基（•OH）、超氧自由基（•O2-）等。
这些活性氧物种具有强氧化性，能够与有机污染物发生反应，将其分解为无害的物质，从而达到净化环境的目的。
半导体材料的光催化活性与其能带结构有关。
一般来说，具有窄带隙和高吸收率的半导体材料具有较高的光催化活性。
例如，TiO2是一种常用的光催化材料，其带隙宽度为 3.2 eV，能够吸收紫外光和部分可见光，因此具有较高的光催化活性。
此外，半导体材料的晶体结构、表面形貌等因素也会影响其光催化活性。
半导体材料光催化技术的应用非常广泛。
在环境治理方面，光催化技术可以用于处理水污染、空气污染等问题。
例如，利用光催化技术可以将水中的有机污染物、重金属离子等分解为无害的物质，从而净化水质。
在空气污染治理方面，光催化技术可以用于处理汽车尾气、工业废气等问题。
此外，光催化技术还可以用于制备氢气、光电转换等领域。
光催化技术的发展还面临一些挑战。
首先，光催化技术的效率仍然有待提高。
目前，光催化技术的光电转换效率较低，需要进一步提高。
其次，光催化技术的应用范围还需要扩大。
虽然光催化技术已经在环境治理、能源转化等领域得到了广泛应用，但是其应用范围还有待扩大。
最后，光催化技术的成本也是一个问题。
目前，光催化技术的成本较高，需要进一步降低成本，才能更广泛地应用于实际生产中。
半导体材料光催化技术是一种高效、环保、经济的技术，具有广泛的应用前景。

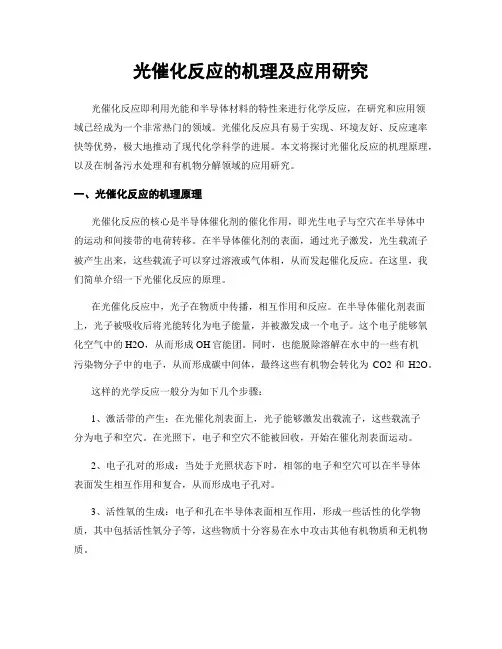

光催化反应的机理及应用研究
光催化反应的机理及应用研究光催化反应即利用光能和半导体材料的特性来进行化学反应，在研究和应用领域已经成为一个非常热门的领域。
光催化反应具有易于实现、环境友好、反应速率快等优势，极大地推动了现代化学科学的进展。
本文将探讨光催化反应的机理原理，以及在制备污水处理和有机物分解领域的应用研究。
一、光催化反应的机理原理光催化反应的核心是半导体催化剂的催化作用，即光生电子与空穴在半导体中的运动和间接带的电荷转移。
在半导体催化剂的表面，通过光子激发，光生载流子被产生出来，这些载流子可以穿过溶液或气体相，从而发起催化反应。
在这里，我们简单介绍一下光催化反应的原理。
在光催化反应中，光子在物质中传播，相互作用和反应。
在半导体催化剂表面上，光子被吸收后将光能转化为电子能量，并被激发成一个电子。
这个电子能够氧化空气中的H2O，从而形成OH官能团。
同时，也能脱除溶解在水中的一些有机污染物分子中的电子，从而形成碳中间体，最终这些有机物会转化为CO2和H2O。
这样的光学反应一般分为如下几个步骤：1、激活带的产生：在光催化剂表面上，光子能够激发出载流子，这些载流子分为电子和空穴。
在光照下，电子和空穴不能被回收，开始在催化剂表面运动。
2、电子孔对的形成：当处于光照状态下时，相邻的电子和空穴可以在半导体表面发生相互作用和复合，从而形成电子孔对。
3、活性氧的生成：电子和孔在半导体表面相互作用，形成一些活性的化学物质，其中包括活性氧分子等，这些物质十分容易在水中攻击其他有机物质和无机物质。
4、有机废物降解：因为活性氧和其他化学物质的存在和作用，一些有机物的能量级会被提升，从而展开化学反应，最终被降解、去除。
二、光催化在污水处理方面的应用现代城市和工业化进程中存在大量由各种化学物质和有机物污染造成的废水，这些废水污染严重影响到环境保护和人类的健康。
光催化技术应运而生，成为一种高效、低成本的废水处理技术。
光催化处理废水技术中，对催化剂的选择尤为关键，开发和制备出高效催化剂具有重要意义。
半导体光催化
TiO2光催化剂在癌症方面的应用1. TiO2的催化机理现如今，半导体光催化剂在各个领域的应用与实用性使得它对于我们来说并不陌生。
比如TiO2,我们知道当能量大于TiO2禁带宽度的光照射半导体时，光激发电子跃迁到导带，形成导带电子，同时在价带留下空穴。
由于半导体能带的不连续性，电子和空穴的寿命较长，它们能够在电场作用下或通过扩散的方式运动，与吸附在半导体催化剂粒子表面上的物质发生氧化还原反应，或者被表面晶格缺陷俘获。
空穴和电子在催化剂粒子内部或表面也可能直接复合。
空穴能够同吸附在催化剂粒子表面的OH-或H2O发生作用生成HO°・HO •是一种活性很高的粒子，能够无选择地氧化多种有机物并使之矿化，通常认为它是光催化反应体系中主要的氧化剂。
光生电子也能够与O2发生作用生成HO2 •和O2-•等活性氧类这些活性氧自由基也能参与氧化还原反应。
也正因为如此，半导体催化剂具有自洁、去污、杀菌、除臭、去除NO x等功能。
2. 关于癌症方面的研究众所周知，癌症已成为当今世界威胁人类健康和生命的主要疾患，据世界卫生组织统计,全世界每年死于癌症的有数百万人。
目前除了常用的手术疗法、放射疗法、化疗疗法外,出现了一系列新方法，如光动力学疗法、热疗法和电化学疗法等。
如上所述，纳米TiO2n型半导体,在紫外光的照射下会产生光生电子空穴对，在水溶液体系中进而产生氧化性很强的HO和O2-•自由基。
这些自由基具有分解有机物和杀死细菌、细胞的能力。
1991年，首次报道了纳米TiO2对癌细胞的光催化杀伤作用。
现在纳米TiO2 粉末被认为是一种光动力学疗法中的较有希望的新颖光敏剂。
（一）出现在较早时期，国内外鲜少有关于TiO2光催化剂杀灭癌细胞的报道，日本学者藤井昭是TiO2光催化氧化杀灭肿瘤细胞研究的最早开拓者。
最初，他们通过热解技术将TiO2薄膜沉积在涂覆有SnO2的玻璃片上，将宫颈癌细胞至于TiO2薄膜上培养，然后以TiO2薄膜做工作电极，以Ag/AgCI和Pt分别作参比电极和对电极，磷酸盐溶液做电解液。
半导体催化剂的催化机理
半导体催化剂的催化机理半导体催化剂，这个听起来就像科学家们在实验室里搞神秘活动的名词，实际上和我们的日常生活关系密切。
想象一下，太阳光洒在大地上，植物欢快地进行光合作用，吸收阳光、二氧化碳和水，转化为生命的源泉。
这一切看似简单，其实背后可是一套复杂的反应机制。
而半导体催化剂在这个过程中充当了一个“超级助理”的角色，让反应更高效、更环保。
半导体催化剂的工作原理，其实就像一位调皮的魔术师，能把普通的物质变得不一样。
你可以把它想象成一块能“吸光”的奇特材料，能吸收太阳光的能量。
等一下，别以为它只是一块普通的石头，它可是有“智能”的。
它通过一些化学反应，把光能转化为化学能，就像把阳光变成美味的冰淇淋，真是让人想舔舔手指。
再说说这个催化过程，就像做菜一样。
你准备好食材，火候掌握得当，瞬间就能做出一桌美味。
半导体催化剂在反应中起到的作用，就是加快反应速度，不用把火调得那么高，它能轻松把化学反应推向成功。
很多时候，反应原本需要很高的温度和压力，结果有了半导体催化剂的帮助，哇，简直就像“开外挂”，反应变得顺畅多了，真是给力！半导体催化剂的材料也很有讲究。
常见的比如钛氧化物、硅氧化物，这些东西听起来可能不太好记，但它们的魔力在于能够在反应过程中稳定存在，不会轻易“退场”。
这就像你的好朋友，无论在什么情况下都陪在你身边，给你支持和帮助。
说到这里，可能会有人问，这半导体催化剂的作用究竟有多大呢？哎哟，别小看了它！在能源转换和环境保护中，半导体催化剂可是大显身手的角色。
比如，光催化分解水，能够利用阳光把水分子拆解成氢气和氧气。
这一手可了不得，氢气可作为清洁能源，替代了那些污染环境的化石燃料，真是环保先锋，走在时代前沿。
还不止这些，半导体催化剂在废水处理、空气净化等领域也是相当活跃。
想象一下，你的家里充满了难闻的气味，空气都像闷罐头。
半导体催化剂就像一个无形的英雄，默默地把那些有害物质分解掉，让空气变得清新。
这种“隐形”的工作方式，简直让人佩服得五体投地。
半导体催化剂的催化作用及光催化原理
半导体催化剂的催化作用及光催化原理在催化反应中，光生电荷对能够参与氧化还原反应。
当光生电荷对接
触到与其能级相匹配的吸附分子时，会发生电子转移或电荷转移反应，从
而发生催化反应。
例如，在光催化水分解反应中，半导体催化剂的导带上
的电子可以转移给水分子，从而产生氧气和阳极上的氢气。
半导体催化剂具有许多独特的催化性能和催化机理。
首先，光催化是
在光照条件下进行的，因此可以实现可见光催化反应，而传统的金属催化
剂主要是在紫外光条件下进行催化反应。
其次，半导体催化剂具有较高的
选择性，可根据半导体的带隙能级来调节反应的选择性。
此外，由于半导
体催化剂表面的电子和空穴在催化反应中发生迁移和再结合，因此具有较
低的电子转移阻抗，有利于催化反应的进行。
半导体催化剂的应用范围非常广泛。
在环境保护领域，半导体催化剂
可以用于光催化降解有机污染物、光催化水处理和空气净化等方面。
在能
源转化领域，半导体催化剂可以用于光催化水分解产氢、光催化CO2还原
产燃料等方面。
在有机合成领域，半导体催化剂可以用于光催化有机反应、光催化有机合成等方面。
总之，半导体催化剂是一种具有独特催化性能和催化机理的催化剂，
利用光-电化学原理实现催化反应。
其在环境保护、能源转化和有机合成
领域具有广泛的应用前景，是绿色环保催化剂研究发展的重要方向。
半导体光催化原理
半导体光催化原理
光催化是利用光的作用，将有机化合物分子分解为二氧化碳和水。
过去几十年中，科学家们已经研究出许多种不同类型的光催化剂，用于解决实际问题。
例如，用金属氧化物（如二氧化钛）作为光催化剂可将水转化为氧气。
二氧化钛的表面有一层薄膜，称为TiO2薄膜，它可防止污染物从光催化剂表面被清除掉。
在这种情况下，污染物会被氧化成二氧化碳和水。
但是这种催化剂是不稳定的，使用一段时间后会失效。
因此，科学家们设计了一种新的光催化剂——半导体，它的表面没有TiO2薄膜，而是涂有一层非常薄的氧化铝薄膜（一般为10-100微米）。
这样当在太阳光照射时，TiO2薄膜可以迅速地将光能转化为化学能（氧化还原反应）。
而二氧化钛自
身则可以被氧化成氧气和水。
这样就避免了TiO2薄膜被氧化或被破坏的情况，因为其自身就含有氧和水。
二氧化钛对氧气和水的分解率高达99%。
除了TiO2外，科学家还设计出其他类型的光催化剂用于消除空气中的有害气体。
—— 1 —1 —。
半导体光催化03 纳米TiO2光催化材料
4.电荷在表 面向底物转 移的能力
催化剂颗粒直径的影响
催化剂粒子的粒径越小，单位质量的粒子数越多，比表面积越 大，催化活性越高；但比表面积的增大，意味着复合中心的增多， 如果当复合反应起主导作用的时候，粒径的减小会导致活性的降低
当粒径在1~10nm级时会产生量子效应
半导体禁带明显变宽，电子—空穴对的氧 化能力增强 活性增大
anatase 3.84
Lattice constant
Lengths of Ti-O bond Eg/eV /nm 0.195 3.2
a c Tetragonal 5.27 9.37 system
Tetragonal 9.05 system Rhombic system 5.8
rutile
4.22
纳米TiO2光催化剂简介※
纳米TiO2光催化剂机理※
纳米TiO2光催化剂的应用
光催化技术的发展历史
1972年，Fujishima 在N-型半导体TiO2电极上发现 了水的光催化分解作用，从而开辟了半导体光催化这 一新的领域。 1977年，Yokota T等发现了光照条件下，TiO2对环 丙烯环氧化具有光催化活性，从而拓宽了光催化反应 的应用范围，为有机物的氧化反应提供了一条新思路。
近年来，光催化技术在环保、卫生保健、自洁净 等方面的应用研究发展迅速，半导体光催化成为国际 上最活跃的研究领域之一。
光催化的基本原理
1、光催化机理
• 半导体材料在紫外及可见光照射下，将污染物短时间内完全降解 或矿化成对环境无害的产物，或将光能转化为化学能，并促进有 机物的合成与分解，这一过程称为光催化。 • 半导体光催化氧化降解有机物的作用机理：
纳米TiO2光催化剂简介 什么是多相光催化剂？
半导体光催化机理
半导体光催化机理一、引言半导体光催化技术是一种新兴的环境治理技术，具有高效、经济、环保等优点。
它利用半导体材料在光照下吸收能量，产生电子和空穴，通过电子和空穴的复合作用来催化分解有机污染物和氧化无机污染物。
本文将围绕半导体光催化机理展开阐述。
二、半导体光催化基本原理半导体光催化技术是利用半导体材料在可见或紫外光照射下的吸收作用，激发电子从价带跃迁到导带，形成自由电子和空穴。
自由电子和空穴通过表面复合反应生成活性氧物种（如羟基自由基），这些活性氧物种可以与污染物分子发生反应，使其分解降解。
此外，光照下还可以提高反应速率。
三、半导体光催化机理1. 光致电荷分离机制当半导体表面受到可见或紫外光照射时，能量被吸收并转移到价带中的电子上。
这些电子被激发到导带中，形成自由电子和空穴。
自由电子和空穴分别在半导体表面运动，这种运动就是光致电荷分离。
在这个过程中，自由电子和空穴的浓度增加，从而促进了光催化反应的进行。
2. 氧化还原机制半导体表面的自由电子和空穴可以与水或氧气反应生成羟基自由基、超氧阴离子等高活性物种。
这些物种可以与污染物分子发生氧化还原反应，使其分解降解。
3. 光照提高反应速率机制半导体光催化反应需要光照才能进行。
光照可以提供足够的能量来激发半导体表面的电子和空穴，从而促进了光致电荷分离和氧化还原反应。
此外，光照还可以提高反应速率。
四、半导体材料选择1. TiO2TiO2是一种广泛使用的半导体材料，在紫外光照射下具有良好的催化活性。
它具有良好的稳定性、低毒性、易得性等优点。
2. ZnOZnO是另一种常用的半导体材料，具有良好的催化活性和光稳定性。
它在可见光照射下也有一定的催化活性。
3. CdSCdS是一种可以在可见光照射下产生电子和空穴的半导体材料。
它具有高催化活性和较好的光稳定性，但由于其毒性较大，应注意安全使用。
五、结论半导体光催化技术是一种高效、经济、环保的环境治理技术。
其基本原理是利用半导体材料在可见或紫外光照射下吸收能量，产生电子和空穴，通过电子和空穴的复合作用来催化分解有机污染物和氧化无机污染物。
半导体光催化的原理
半导体光催化的原理
半导体光催化是一种利用半导体材料在光的作用下，在催化剂表面进行的化学反应。
其原理基于半导体材料的能带结构和光生电子-空穴对的生成。
半导体材料通常具有一个禁带，禁带内没有电子能级。
当半导体材料受到光的激发时，光子的能量可以使得半导体材料中的电子从价带跃迁到导带，形成了电子-空穴对。
在催化剂表面，这些光生电子-空穴对可以参与化学反应。
在
光照下，电子被激发到导带，并与吸附在催化剂表面的氧、水等分子发生反应；而空穴则在价带内与吸附的氧、水等分子发生反应。
这些光生电子-空穴对的参与可以加速催化剂表面的化学反应
速率，降低反应能垒。
同时，由于光生电子-空穴对的电荷分离，还可以避免电子和空穴的再复合，提高光催化反应的效率。
除了光生电子-空穴对的参与，半导体材料的能带结构也对光
催化起到重要的影响。
例如，带隙的宽度会影响材料的吸收光谱范围；能带的位置会影响光生电子-空穴对的产率和反应的
方向性。
综上所述，半导体光催化的原理是基于半导体材料的能带结构和光生电子-空穴对的生成。
利用光生电子-空穴对的参与，可
以加速催化剂表面的化学反应，实现光催化反应的增强和优化。
光催化原理及应用
光催化原理及应用光催化（Photocatalysis）是一种利用光能催化化学反应的方法，是一种高效、环境友好的技术。
它利用可见光或紫外光激发催化剂表面的电子，使其具有一定的化学反应能力，从而加速化学反应的进行。
光催化技术在环境保护、能源研究、新材料合成等领域具有广泛的应用前景。
光催化的原理基于半导体的光激发电子转移和表面吸附催化反应。
在光催化反应中，半导体光催化剂是主要的催化剂。
当光照射到半导体表面时，能量较大的光子会激发半导体的电子，形成激发态电子-空穴对。
激发态电子可以通过光激发电子转移至半导体表面，而空穴则在半导体内部不断扩散。
当激发态电子和空穴与吸附在半导体表面的分子或物质发生反应时，可以产生诸如催化氧化、还原以及分解等化学反应。
通过这种方式，光催化剂可以提高反应速率，减少能量消耗，并且在反应过程中不参与其中。
光催化技术在环境保护中有着广泛应用。
例如，光催化技术可以用于水处理，通过催化剂吸附和氧化分解水中的有机物污染物，从而提高水的质量。
此外，光催化技术也可以用于空气净化，对空气中的甲醛、苯等有害气体进行降解和分解。
光催化还可以用于净化废气，减少有害气体的排放。
光催化技术在能源研究中也有着重要应用。
例如，光催化技术可以利用太阳能将光能转化为化学能，用于水分解产生氢气。
这种方法可以解决能源储存和利用过程中的难题，同时也是一种清洁的能源生产方式。
此外，光催化技术还可以用于制备太阳能电池、光电催化制氢电极等器件，实现能源的高效利用。
光催化技术在新材料合成领域也有着广泛的应用。
通过光催化技术，可以合成出一些具有特殊功能的材料。
例如，利用光催化技术可以合成出具有高效催化活性的催化剂材料，用于提高化学反应的效率。
此外，光催化技术还可以用于合成各类光电功能材料，如光电传感器、光催化材料等。
总之，光催化技术凭借其高效、环境友好的特点，在环境保护、能源研究和新材料合成等领域具有广泛的应用前景。
随着科技的不断发展，光催化技术将会发挥更大的作用，为人类创造更美好的生活。
半导体光催化降解有机物原理
半导体光催化降解有机物原理半导体光催化降解有机物原理引言：半导体光催化是一种利用半导体材料在光照作用下促进化学反应的技术。
随着环境污染问题日益严重，半导体光催化技术在有机物降解、水资源净化等领域得到了广泛应用。
本文将探讨半导体光催化降解有机物的原理，深入分析其在环境保护中的意义，并分享个人观点和理解。
一、半导体光催化原理1. 光生电子-空穴对在半导体材料中，当受到光照时，会产生电子-空穴对。
光子的能量被半导体吸收，使得价带内的电子跃迁到导带，形成自由电子和正空穴。
2. 光生电荷的分离在半导体表面上存在晶格缺陷和表面吸附的氧等原子，这些可以作为活性位点。
通过光照，光生的电子和空穴会被分离，电子往往迁移到表面，而空穴留在体相。
3. 有机物的降解光生的电子和空穴在表面活性位点上参与有机物的氧化还原反应，将有机物分解成无害的物质如二氧化碳、水等，从而实现有机物的降解。
二、半导体光催化降解有机物的意义1. 环境保护有机物是水污染的重要来源之一，特别是工业废水中的有机物浓度较高。
利用半导体光催化技术，可以有效地将有机物转化成无害的物质，净化水资源，保护生态环境。
2. 能源利用半导体光催化技术实现了光能到化学能的转化，将光能转换成可用的原料或能源，解决了能源的短缺问题，具有重要的环境和经济意义。
三、个人观点和理解半导体光催化技术是一种环保、高效的技术，对解决环境污染和能源短缺问题具有重要作用。
在实际应用过程中，应该加强对半导体材料的研究和改良，提高光催化的效率和稳定性。
加强对光催化反应机理和产物的研究，为技术的进一步发展提供理论基础。
结语半导体光催化技术以其高效、环保的特点，成为了有机物降解和水资源净化领域的重要技术手段。
希望通过不断的研究和技术改进，能够更好地利用光能，推动半导体光催化技术在环境保护中的应用，为构建绿色、可持续的社会作出贡献。
通过深入分析半导体光催化技术原理及其意义，我对这一领域有了更深层次的理解，也更加坚定了对环境保护的信念和责任。
半导体材料光催化机理
半导体材料光催化机理一、引言半导体材料光催化是一种新型的环境治理技术，它可以利用半导体材料吸收太阳能，产生电子和空穴，并将其转移到催化剂表面上，从而促进有机污染物降解。
本文将从光催化机理、半导体材料的选择、影响因素等方面进行详细介绍。
二、光催化机理光催化反应是指在光照下，通过半导体材料的吸收和转移电子和空穴，促使有机污染物分解为无害的物质。
具体来说，当半导体材料受到光照时，会发生以下两个过程：1. 光激发过程：当半导体材料受到足够能量的光照射时，会激发出电子从价带跃迁到导带中，同时在价带中留下一个空穴。
2. 光生活性中间体生成过程：在激发后的电子和空穴分别沿着电场方向运动，在表面上与水或氧气分子相遇并与之反应形成活性中间体。
这些活性中间体可以进一步参与氧化还原反应，最终将有机污染物分解为无害的物质。
三、半导体材料的选择半导体材料的选择对光催化反应的效果有着至关重要的影响。
常见的半导体材料包括TiO2、ZnO、CdS等。
其中，TiO2是目前应用最广泛、效果最好的一种半导体材料。
1. TiO2TiO2是一种广泛存在于自然界中的物质，在光催化反应中具有以下优点：（1）高催化活性：TiO2具有高度的光催化活性，可以在较低能量下促进有机污染物分解。
（2）稳定性好：TiO2在催化过程中不会被消耗，可以循环使用。
（3）安全环保：TiO2作为一种无毒无害的材料，在环境治理中得到广泛应用。
2. ZnOZnO也是一种常见的光催化材料，其优点包括：（1）高度可控性：ZnO可以通过控制晶格结构和形貌来调节其光催化性能。
（2）灵敏度高：ZnO对紫外线和可见光均有响应，可以在不同波长范围内进行光催化反应。
3. CdSCdS是一种半导体材料，其优点包括：（1）光吸收率高：CdS对紫外线和可见光均有很高的吸收率，可以有效利用太阳能。
（2）催化活性好：CdS具有较高的光催化活性，可以促进有机污染物的降解。
四、影响因素在实际应用中，光催化反应的效果受到多种因素的影响。
半导体 光催化材料-概述说明以及解释
半导体光催化材料-概述说明以及解释1.引言1.1 概述概述：半导体材料在光催化领域扮演着重要的角色，其光电化学性质使得其具有光催化活性，可以促进光催化反应的进行。
随着环境污染问题的日益严重，光催化技术作为一种清洁、高效的能源转化和环境净化方法备受研究和关注。
本文将重点介绍半导体光催化材料的特性、光催化反应原理以及其在环境净化、水分解、CO2还原等领域的应用。
通过系统地介绍和分析，旨在深入探讨半导体光催化材料的机制及其在实际应用中的潜力。
1.2 文章结构文章结构部分应该简要介绍本文的整体结构，说明各个部分的内容和主题。
在这篇关于半导体光催化材料的文章中，文章结构内容可以包括以下内容：本文分为引言、正文和结论三个部分。
在引言部分，我们将对半导体光催化材料进行概述，介绍本文的结构和目的。
在正文部分，我们将重点探讨半导体材料的特性，光催化反应的原理以及半导体光催化材料在不同领域的应用。
最后，在结论部分，我们将对本文进行总结，展望未来的发展方向，并提出一些个人的感想和建议。
通过这样清晰的文章结构，读者可以更好地理解整篇文章的内容和框架，帮助他们更好地把握文章的核心思想和观点。
1.3 目的:本文的目的在于探讨半导体光催化材料在环境保护、能源利用、水处理等领域的应用及发展前景。
通过对半导体材料特性、光催化反应原理以及现有应用案例的研究和分析，旨在深入了解半导体光催化材料的工作原理、优势和局限性，为未来相关领域的研究和应用提供理论支持和实践指导。
同时，也旨在引起更多科研工作者和工业界的关注，共同推动半导体光催化材料技术的进步，为解决环境问题和实现可持续发展贡献力量。
2.正文2.1 半导体材料的特性半导体材料是一种具有特定电子结构和导电性质的材料，具有以下几个主要特性：1. 带隙能量：半导体材料具有较宽的禁带带隙能量，介于导体和绝缘体之间。
这使得半导体材料在受到光照激发后可以产生电子-空穴对，并参与光催化反应。
2. 电导率可控：半导体材料的电导率可以通过控制材料的杂质浓度或施加外加电场进行调控。
工业催化半导体催化剂的催化作用及光催化原理精
费米能级EF
费米能级EF是半导体中价 电子的平均位能。
本征半导体中，EF在满带 和导带之间；
N型半导体中，EF在施主 能级和导带之间；
P型半导体中，EF在受主 能级和满带之间。
电子逸出功由
电子逸出功：将一个具有平均位能的电 子从固体内部拉到固体外部所需的最低 能量。
固体的能带结构
原子核周围的电子是按能级排列的。例如1S， 2S，2P，3S，3P…… 内 层 电 子 处 于 较 低 能 级 ， 外层电子处于较高能级。
固体中许多原子的电子轨道发生重叠，其中外 层电子轨道重叠最多。由于这种重叠作用，电 子不再局限于在一个原子内运动，而是在整个 固体中运动，这种特性称为电子的共有化。
加氢脱硫(HDS)、加氢脱氮(HDN)、加氢 脱金属(HDM)等过程；
硫化物催化剂：单组分和复合组分。
半导体的能带结构及其催化活性
过渡金属氧化物、硫化物(半导体) 催化剂
过渡金属氧化物、硫化物多属半导体类 型，本章用半导体能带理论来说明这类 催化剂的催化特性。将半导体的导电率、 电子逸出功与催化活性相关联，解释解 释这类催化剂的催化作用。
掺入施主杂质使费米能级提高，从而导 带电子增多并减少满带的空穴。
对N型半导体来说，电导率增加了； 对P型半导体而言，电导率降低；
掺入受主杂质其作用正好相反。
半导体催化剂的化学吸附本质
催化作用电子理论把表面吸附的反应物 分子看成是半导体的施主或受主。
半导体催化剂上的化学吸附：
对催化剂来说，决定于逸出功的大小； 对反应物分子来说，决定于电离势I的大小。
绝缘体的能带结构
半导体材料光催化作用的机理
半导体材料光催化作用的机理半导体材料的光催化作用机理是指当半导体材料暴露在光照条件下，通过吸收光能而促进化学反应的过程。
光催化作用主要应用于环境净化、水处理、能源转换等领域。
下面将系统地阐述光催化作用的机理，包括光吸收、载流子的产生和运输、萃取过程以及催化反应等。
首先，光吸收是光催化作用的关键步骤。
半导体材料具有能带结构，其中包括禁带（价带和导带之间的能量间隙）和允带（导带和价带之间的能量带），光催化反应发生在允带中。
当半导体材料暴露在光照条件下时，该材料能吸收光子能量并产生激发的电子-空穴对。
相比于导带中的正电子，价带中的电子更容易被光激发，形成激发态的电子。
接下来，激发的电子和空穴会以不同的方式进行运输。
电子主要通过半导体材料内部能带结构的态密度梯度进行扩散传输或在导电界面上形成能够导电的电子态。
空穴会在半导体中移动，在纳米级孔洞表面被捕获，形成氧化性的物种。
然后，载流子的产生和运输将导致氧化还原反应的发生。
在光照下，激发态的电子在导体表面机械能带中迁移到材料表面上的吸附氧分子，将其还原为氧负离子。
这些与氧化共存的电子由于其高度还原性而对化学反应具有良好的催化性能。
同时，被激发的空穴也可在半导体表面与水等物质发生氧化反应。
总的来说，载流子的产生和运输机制决定了半导体材料的光催化活性和持久性。
此外，纳米级孔洞结构具有较大的比表面积和吸附能力，有助于提高光催化作用的效率。
纳米级孔洞可以增加光吸收的有效区域，并提供充足的接触面和吸附位点，从而增强载流子与活性物质（如吸附氧或水）的接触和催化反应。
最后，在催化反应过程中，活性物种与底物之间发生反应，产生新的产物。
以光催化降解有机污染物为例，活性物种可以与污染物分子中的共价键发生反应，将其降解为较小的无害产物。
光催化反应的具体机理包括氧化反应、还原反应、激发态电子迁移到活性位点上与物质相互作用等。
总之，半导体材料的光催化作用机理涉及光吸收、载流子的产生和运输、纳米级孔洞结构以及催化反应等多个方面。
半导体光催化基础第三章光催化原理
一个光催化体系所需组分的数目取决于 某些成分是否能兼有几种独立功能。 就催化而言，例如水的光解过程，就要 涉及多种不同类型的催化剂： 光催化剂—能经历光致ET并在某些情况 下参与反应循环； 电子传递催化剂—能促使电子从PS到反 中心（光化学ET转化为热ET）或在其他组 分之间转移； 反应催化剂—直接参与多相或均相反应， 并生成目的产物（如H2、O2等）。
配合物三(2,2-二吡啶)钌的水溶液被光照时； 对波长450nm有最大吸收的Ru(bpy)2+3激发态 能将H+还原成H2，具有很强的还原能力；而氧 化生成的配合物Ru(bpy)3+ 3则将OH-氧化成 O2。波长为450nm的光约和水电解的能量 2.12eV相当，故与水电解的2.12eV相当的光 照，在原理上也可能将水分解。 通常，将半导体TiO2和配合物Ru(bpy)2+3称为 光催化剂。习惯上，常把包括金属配合物在内 的均相光催化体系视为广义的，而把仅以半导 体作为光催化剂的多相体系视为狭义的。
实际应用中提出了如下一些问题：
光敏剂和催化剂间的氧化还原电位应当
匹配； 需找出能够进行全部有机多电子反应的 中间物和过程； 需建立起能克服逆反应的正反应催化体 系。 这些问题的解决涉及到，寻找在合适的 电位条件下能进行光氧化还原过程的光 敏剂（PS），能够调节电子传递（ET） 过程的电子中继物（Ｒ）和能够促进产 生H2、O2的均相或多相催化剂。
二、光催化反应类型
1. 敏化光反应: 起始光激发发生在催化剂表面吸附的分子上，该分 子再与基态催化剂本底反应的过程。分为两种情况: (1)绝缘体(或非 光活性半导体),固体不参与光诱导电子过程;(2)半导体具有合适能级, 半导体基底与被吸附物之间存在很强的电子相互作用,固体参与光诱 导电子动力学过程.
半导体材料光催化作用的机理
半导体光催化机理纳米二氧化钛主要有二种晶体结构，即：锐钛矿和金红石。
它们的结构基本单位都是TiO 6八面体，其结构如图1-1所示。
二种结构的不同在于八面体的扭曲程度和连接形式。
锐钛矿结构由TiO 6八面体通过共边组成，而金红石结构则由共顶点且共边组成。
利用纳米TiO 2为光催化剂，在溶液或空气中发生多相光催化降解污染物的反应过程大致包括以下几个主要步骤[5]：1）TiO 2在光的照射下，被能量大于或等于其禁带宽度的光子所激发，产生具有一定能量的光生电子（e -）和空穴（h +）；2）光生电子（e -）和空穴（h +）在TiO 2颗粒的内部以及界面之间的转移或失活；3）光生电子（e -）和空穴（h +）到达TiO 2粒子表面并与其表面吸附物质或溶剂中的物质发生相互作用，即发生氧化还原反应，从而产生一些具有强氧化性的自由基团（∙OH ，O 2-）和具有一定氧化能力的物质（H 2O 2）。
4）上述产生的具有强氧化性的自由基团和氧化性物质与被降解污染物充分作用，使其氧化或降解为CO 2与H 2O 。
Fig. 1-1 Ti －O 6 octahedron图1-1 钛氧八面体 H OH Organic h e +—E g O 2O 2-H 2O OH +2-water22Compounds CO 22VB CB sunhv +-·OHFig. 1-2 Schematic diagram of photocatalytic degradation on semiconductorphotocatalysts (TiO 2) [6]图1-2 半导体光催化反应原理示意图（TiO2）[6]以锐钛矿TiO2光催化材料为例，当TiO2光催化剂受到大于其禁带能量的光照射时，在其内部和表面都会产生光生电子和光生空穴。
一部分光生电子和光生空穴参与光催化反应，另外一部分光生电子与空穴会立即发生复合，以热量的形式散发出去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫化物催化剂：单组分和复合组分。
半导体的能带结构及其催化活性
过渡金属氧化物、硫化物(半导体) 催化剂
过渡金属氧化物、硫化物多属半导体类 型，本章用半导体能带理论来说明这类 催化剂的催化特性。将半导体的导电率、 电子逸出功与催化活性相关联，解释解 释这类催化剂的催化作用。
这种能级称为受主能级，有 受主能级的半导体称为P型 半导体，P型半导体也是一 些非计量的化合物，这些非 计量关系造成半导体中出现 受主能级。
(1) NiO的正离子缺位
在NiO中Ni2+缺位，相当于减少了两个 正电荷。为保持电中性，在缺位附近， 必定有2-Ni2+个变成Ni3+，这种离子可 看作为Ni2+束缚住一个空穴，即Ni3+＝ Ni2+·，这空穴具有接受满带跃迁电子 的能力，当温度升高，满带有电子跃迁 时，就使满带造成空穴，从而出现空穴 导电。
固体的能带结构
原子核周围的电子是按能级排列的。例如1S， 2S，2P，3S，3P…… 内 层 电 子 处 于 较 低 能 级 ， 外层电子处于较高能级。
固体中许多原子的电子轨道发生重叠，其中外 层电子轨道重叠最多。由于这种重叠作用，电 子不再局限于在一个原子内运动，而是在整个 固体中运动，这种特性称为电子的共有化。
半导体的类型
本征半导体：不含杂质，具有理想的完整的晶 体结构，有电子和空穴两种载流子，例如Si、 Ge、PbS、Fe3O4等。
N 型半导体：含有能供给电子的杂质，此杂 质的电子输入空带成为自由电子，空带变成导 带。该杂质叫施主杂质。
P型半导体：含有易于接受电子的杂质，半导 体满带中的电子输入杂质中而产生空穴，该杂 质叫受主杂质。
(2) 低价正离子同晶取代
若以Li＋取代NiO中的Ni2+，相当于少了 一个正电荷，为保持电荷平衡，Li+附近 相 应 要 有 一 个 Ni2+ 成 为 Ni3+。 即 Ni3+＝ Ni2+·，这空穴具有接受满带跃迁电子 的能力，同样可以造成受主能级而引起P 型导电。
(3)电负性较大原子的掺杂
在NiO晶格中掺入电负性较大的原子时， 例如F，它可以从Ni2+夺走一个电子成为 F-，同时产生一个Ni3+，也造成了受主能 级。
总之，能在禁带中靠近满带处形成一个 受主能级的固体就是P型半导体，它的导 电机理是空穴导电。
费米能级EF
费米能级EF是半导体中价 电子的平均位能。
本征半导体中，EF在满带 和导带之间；
N型半导体中，EF在施主 能级和导带之间；
P型半导体中，EF在受主 能级和满带之间。
电子逸出功由
电子逸出功：将一个具有平均位能的电 子从固体内部拉到固体外部所需的最低 能量。
绝缘体的能带结构
绝缘体的满带 己被电子完全 填满，而禁带 很宽(＞5eV)， 满带中的电子 不能跃迁到空 带上去，所以 不能导电。
半导体
半导体的禁带很窄，在绝对零度时，电 子不发生跃迁，与绝缘体相似；
当温度升高时，部分电子从满带激发到 空带上去，空带变成导带，而满带则因 电子移去而留下空穴，在外加电场作用 下能够导电，称半导体。
由和I的相对大小决定了电子转移的方 向和限度 。
(1) 当 I ＜时
电子从吸附物转移到半导体催化剂上， 吸附物带正电荷。
如果催化剂是N型半导体其电导增加，而 P型半导体则电导减小。
这种情况下的吸附相当于增加了施主杂 质，所以无论N型或P型半导体的逸出功 都降低了。
(2) 当I＞时
电子从半导体催化剂转移到吸附物，于 是吸附物是带负电荷的粒子吸附在催化 剂上，可以把吸附物视作为受主分子。
第六章 半导体催化剂的催化作用 及光催化原理
本章主要内容：
半导体的能带结构及其催化活性；
从能带结构出发，讨论催化剂的电导率、逸出功 与催化活性的关系；
半导体多相光催化原理。
金属硫化物催化剂的概述
金属硫化物与金属氧化物有许多相似之 处，是半导体型化合物。作为催化剂的 多为过渡金属硫化物，如Mo、W、Ni、 Co、Fe等的金属硫化物具有加氢、异构、 氢解等催化活性，用于油品的加氢精制；
本征半导体能带结构
不含杂质，具有理 想的完整的晶体结 构，具有电子和空 穴两种载流子
N型半导体(电子型半导体)
在导带和满带之间另有一个能级， 并有电子填充其中，该电子很容 易激发到导带而引起导电，这种 半导体就称为N型半导体。
中间的这个能级称为施主能级。 满带由于没有变化在导电中不起 作用。
实际情况中N型半导体都是一些 非计量的氧化物，在正常的能带 结构中形成了施主能级。
(1) 正离子过量： 含有过量Zn的ZnO
(2) 负离子缺位氧化物
(3)高价离子同晶取代
(4) 掺杂
P型半导体(空穴型半导体)
在禁带中存在一个能级，它 很容易接受满带中跃迁上来 的电子，使满带中出现空穴 而导电，这种导电方式就是 P型导电。
但重叠的外层电子也只能在相应的轨道间转移 运动。例如3S引起3S共有化，形成3S能带； 2P轨道引起2P共有化，形成2P能带。
禁带、满带或价带 、空带或导带
3S能带与2P能带之间有一个间隙， 其中没有任何能级，故电子也不能 进入此区，称之为禁带 ；
下面一部分的能级组成一个带，一 般充满或部分充满价电子，称为满 带或价带；
掺入施主杂质使费米能级提高，从而导 带电子增多言，电导率降低；
掺入受主杂质其作用正好相反。
半导体催化剂的化学吸附本质
催化作用电子理论把表面吸附的反应物 分子看成是半导体的施主或受主。
半导体催化剂上的化学吸附：
对催化剂来说，决定于逸出功的大小； 对反应物分子来说，决定于电离势I的大小。
上面一部分的能带也组成一个带， 在基态时往往不存在电子，只有处 于激发态时才有电子进入此带，所 以称为空带，又叫导带 ；
激发到空带中去的自由电子提供了 半导体的导电能力 。
导体、半导体、绝缘体的能带的结构
金属的能带结构
导体都具有导带， 能带没有被电子完 全充满，在外电场 的作用下，电子可 从一个能级跃迁到 另一个能级，因此 能够导电。
