第四章 焊接结构的装配与焊接工艺
焊接结构的装配工艺
焊接结构的设计、选材、制造、检验和使用都应遵循相关标准和技术条件的要求。
成品的质量不但取决于零、部件的制作精度，而且还取决于装配和焊接的质量。
装配是按规定的技术要求，将零件或部件进行配合和连接，使之成为成品或半成品的工艺过程。
焊接结构生产的装配工艺是将组成结构的已加工好的零、部件按图样规定的相互位置加以固定成组件、部件或结构的过程。
装配是焊接前很重要的工序，装配质量和装配顺序直接影响到焊接工艺、产品质量和劳动生产率，而零件备料质量不佳，则将直接影响装配—焊接质量。
所以说，装配是焊接结构的质量保证，是产品形状和尺寸的基础、是焊接操作和焊接质量的条件。
装配—焊接工艺充分体现焊接生产的特点，它是两个不相同又是密不可分的工序，装配—焊接工艺是焊接结构生产过程的核心，直接关系到产品质量和劳动生产率。
因此，生产中应该选择最合理的装配—焊接工艺。
装配—焊接工艺复杂而且种类繁多，必须根据产品结构、生产规模和装配—焊接技术的发展选择合适于生产的装配—焊接工艺。
1装配中的定位装配过程中定位是关键，也是整个焊接结构的装配基础。
在装配过程中把待装零、部件在空间的位置或零、部件间的相互位置确定下来的过程称为定位；一般是先根据构件特点和工艺要求选择它的定位基准，然后是考虑它的定位方法。
常用的定位方法有划线定位、销轴定位、挡铁定位和样板定位等。
确定位置和尺寸的依据叫基准。
基准可以是点、线或面。
按用途分有设计基准和工艺基准。
工艺基准又分定位基准、装配基准和测量基准。
定位基准按定位原理分为主要定位基准、导向定位基准和止推定位基准。
而零件和装配平台(或转胎)相接触的面称为装配基准面。
按生产实践的经验，常以产品图样上或工艺规程中已经规定好的定位孔或定位面作基准；若图样上没有规定，则尽量选择图样用以标注各零、部件位置尺寸的基准作为定位基准，如边线、中心线等；当零件或部件的表面上既有平面又有曲面时，优先选择平面作为主要定位基准面，而且在零部件几个平面中，选择最大的平面作为主要定位基准面为好。
第4章焊接
2.缝焊
3.对焊
§4-3 摩擦焊和钎焊
苏联的丘季科夫发明了摩擦焊
1.摩擦焊
2.钎焊
钎焊的能源可以是化学反应热，也可以是间接热能。 钎料的液相线温度高于450℃而低于母材金属的熔点
时，称为硬钎焊；低于450℃时，称为软钎焊。
根据热源或加热方法不同钎焊可分为：火焰钎焊、感 应钎焊、炉中钎焊、浸沾钎焊、电阻钎焊等。
软钎焊 盐浴钎焊
火焰钎焊 电阻钎焊
感应钎焊
钎焊接头的强度一般比较低，耐热能力较差。
钎焊可以用于焊接碳钢、不锈钢、高温合金、铝、
铜等金属材料，还可以连接异种金属、金属与非金属
。 适于焊接受载不大或常温下工作的接头，对于精密 的、微型的以及复杂的多钎缝的焊件尤其适用。
§4-4 其他焊接方法
1956年，美国的琼斯发明超声波焊； 50年代末
与焊件强度等级相同的焊条，而不考虑化学成分相
同或相近。 异种结构钢时，按强度等级低的钢种选用焊条。
特殊性能钢种，如不锈钢、耐热钢时，应选用与焊
件化学成分相同或相近的特种焊条。
（2） 按焊件的工况条件选用焊条
承受动载、交变载荷及冲击载荷的结构件，应选用碱性 焊条。 承受静载的结构件时，应选用酸性焊条。 表面带有油、锈、污等难以清理的结构件时，应选用酸 性焊条。 焊接在特殊条件，如在腐蚀介质、高温等条件下工作的 结构件时，应选用特殊用途焊条。
2. 焊条的分类
(1) 按熔渣的化学性质分为两大类 酸性焊条---- 溶渣呈酸性，药皮中含大量SiO2、TiO2、 MnO等氧化物。 碱性焊条---- 熔渣呈碱性，药皮的主要成分为CaCO3 和CaF2。 (2) 按用途可分为十一大类： 碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊条、 低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、 镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊 条、特殊用途焊条。
焊工工艺学第五版教学课件第四章 焊条电弧焊
§4-2 焊条电弧焊设备及工具
三、常用焊条电弧焊电源
1．弧焊变压器 （1）BX3-300 型弧焊变压器 BX3-300 型弧焊变压器属于动
圈式，是生产中应用最广泛的一种 交流弧焊机，其外形如图所示。
21 第 四 章 焊 条 电 弧 焊
BX3-300 型弧焊变压器
§4-2 焊条电弧焊设备及工具
1．弧焊变压器
15 第 四 章 焊 条 电 弧 焊
§4-2 焊条电弧焊设备及工具
5．对弧焊电源动特性的要求 弧焊电源动特性是指弧焊电源对焊接电弧的动态负载所输出的电流、
电压对时间的关系，它表示弧焊电源对动态负载瞬间变化的反应能力。 弧焊电源动特性合适时，引弧容易，电弧稳定，飞溅小，焊缝成形良好。 弧焊电源动特性是衡量弧焊电源质量的一个重要指标。
它是依靠一次绕组、二 次绕组间漏磁获得陡降外特 性的，其结构如图所示。
22 第 四 章 焊 条 电 弧 焊
BX3-300 型弧焊变压器的结构 1—手柄 2—调节丝杆 3—铁心
§4-2 焊条电弧焊设备及工具
1．弧焊变压器
（2）BX1-315 型弧焊变压器 BX1-315 是动铁心式弧焊变 压器，它由一个口字形固定铁心 （Ⅰ）和一个梯形活动铁心（Ⅱ） 组成，活动铁心构成了一个磁分路， 以增强漏磁，使电焊机获得陡降外 特性。BX1-315 型弧焊变压器的外 形及电路结构如图所示。
§4-2 焊条电弧焊设备及工具
3．对弧焊电源稳态短路电流的要求 弧焊电源稳态短路电流是弧焊电源所能稳定提供的最大电流，即输
出端短路时的电流。若稳态短路电流太大，焊条过热，易引起药皮脱落， 并增加熔滴过渡时的飞溅；若稳态短路电流太小，则会使引弧和焊条熔 滴过渡产生困难。因此，对于下降外特性的弧焊电源，一般要求稳态短 路电流为焊接电流的1.25～2.0倍。
焊接工装设计方法
工作地点（工位），使用较少的工艺装备来完成装配工 作，称为集中装配原则。
分散装配：对某一焊接产品的装配工作，可以分散在
较多的工作地点和工艺装配上完成，称为分散装配原则。
.
19
分散装配的优点
a) 分工细致，专业化程度高，工人技术熟练，生产效率和 装配焊接质量高；
6. 工装的功能设计和造型设计必须从人机工程学的观点，考 虑人的各种因素，来确定适合人体机构特点的设备系统。
.
4
二、经济性原则
经济性原则就是力求用最少的人力、物力和财力来获得最大成效。
从经济角度考虑，采用工装可提高生产效率，降低生产成本，提高 产品质量，增加产品附加值。设计制造工装时，应降低工装制造费 用，缩短工装投资回收期；应尽量采用标准零部件，在保证工装可 靠性的同时减少精加工比例和结构重量。是否采用以及采用何种工 装要与生产纲领和生产类型相适应。
4、绘制总装配图
a) 标注有关尺寸、公差及配合； b) 制定工装的技术条件； c) 标注零件编号及编制零件明细表。
5、绘制工装零件图
6、编制设计说明书和使用说明书
.
12
二、焊接结构装配方案的确定
1、结构分离面
a) 设计分离面：由于设计构造上和使用功能上的需要，
将产品分解为部件和组合件等可单独进行装配的单元， 这种装配单元之间的结合面称为设计分离面。设计分 离面一般采用可拆卸的连接，以便使用和维修过程中 迅速拆卸和重新安装，而不损坏机体。
a) 产品的图样、焊接组件图及技术要求； b)产品装配和焊接工艺文件； c) 工装设计任务书； d)了解本厂制造、使用工装情况和车间生产条件； e) 收集有关夹具零部件标准，典型结构图册和夹具
焊接结构的装配与焊接工艺

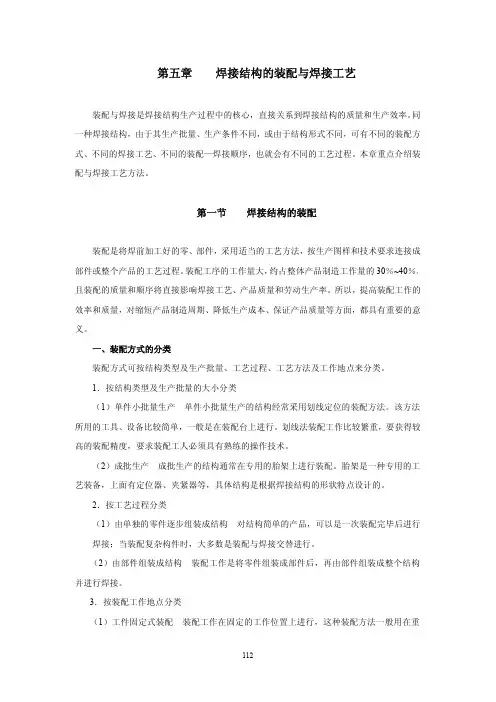

第五章焊接结构的装配与焊接工艺装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。
同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。
本章重点介绍装配与焊接工艺方法。
第一节焊接结构的装配装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。
装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。
所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面，都具有重要的意义。
一、装配方式的分类装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。
1．按结构类型及生产批量的大小分类（1）单件小批量生产单件小批量生产的结构经常采用划线定位的装配方法。
该方法所用的工具、设备比较简单，一般是在装配台上进行。
划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。
（2）成批生产成批生产的结构通常在专用的胎架上进行装配。
胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。
2．按工艺过程分类（1）由单独的零件逐步组装成结构对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。
（2）由部件组装成结构装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。
3．按装配工作地点分类（1）工件固定式装配装配工作在固定的工作位置上进行，这种装配方法一般用在重型焊接结构或产量不大的情况下。
（2）工件移动式装配工件沿一定的工作地点按工序流程进行装配，在工作地点上设有装配用的胎具和相应的工人。
这种装配方式在产量较大的流水线生产中应用广泛，但有时为了使用某种固定的专用设备，也常采用这种装配方式。
焊接结构生产-装配—焊接工艺装备
(2)螺旋夹紧器螺旋夹紧器一般由螺杆、螺母和主体三部分组成，如图 5-10所示，通过螺杆与螺母的相对旋动达到夹紧工件的目的。
为避免螺杆直接压紧焊件造成表面压伤和产生位移，通常是在螺 杆的端部装有可以摆动的压块。图5-11是常用摆动压块的结构形式。 图5-11a型压块端面光滑,用来夹紧已加工表面；图5-11b型压块端面带 有齿纹，用于比较粗糙的零件表面。压块与螺杆间采用螺纹或钢丝挡 圈略微活动的联接方式。
图5-16铰链夹紧机构结构形式 1—夹紧杆2—手柄杆3—连杆4—支座(架)5—螺杆
(2)液压夹紧器液压夹紧器的传动系统由油箱、过滤网、电动机、液 压泵、压力表、单向阀、换向阀、液压缸等基本部件组成。图5-1７ 所示是液压撑圆器结构形式，适用于厚壁筒体的对接、矫形及撑圆装 配。
图5-17液压撑圆器结构形式 1—心盘2—连接板3—推撑头4—支撑杆5—缓冲弹簧 6—支撑板7—操作机伸缩臂8—液压缸9—导轨花盘
组合夹具是由一些规格化的夹具元件，按照产品装焊的要求拼装而 成的可拆式夹具。适用于品种多、变化快、批量少、生产周期短的场合， 特别是在新产品的试制中更为适用。
小知识在先进的工业国家，对广泛采用的一些夹紧机构已经标准 化、系列化。设计时进行选用即可。我国焊接工作者正进行着这方面 的研究开发工作。个别夹紧机构已有商品供应。 1)定位准确、夹紧可靠。 2)防止和减小焊接变形，减轻了焊接后的矫正工作量。
3)能够保证最佳的施焊位置，焊缝的成形性优良，工艺缺陷明显降 低，可获得满意的焊接接头。 4)利用焊接工装进行焊件的定位、夹紧以及翻转等繁重的工作，改 善了工人的劳动条件。 5)可以扩大先进工艺方法和设备的使用范围，促进焊接结构生产机 械化和自动化的综合发展。 2.焊接工装的分类 焊接工装的形式多种多样，可按其功能、适用范围或动力源等进行 分类。
4焊接工装设计方法
选配法：工人手工选配，对零件工艺精度要求低，增加 了装配工时和装配难度。
修配法：工人手工修配，放宽零件制造精度，增加装配 工时，对工人技术要求高。
按装焊次序：
随装随焊法：装配焊接交替进行，适用于单件小批接，适用于结构简单、 零件数量少或大批量流水作业。
工装结构草图的绘制步骤： a) 布臵图面； b) 设计定位元件； c) 设计夹紧装臵； d) 进行传动装臵、夹具体和连接件等的绘制。
3、进行必要的分析计算
几何关系计算、定位误差分析、夹紧力估算、传动 计算、受力元件的强度和刚度计算等。
4、绘制总装配图
a) 标注有关尺寸、公差及配合； b) 制定工装的技术条件；
c) 标注零件编号及编制零件明细表。
5、绘制工装零件图 6、编制设计说明书和使用说明书
二、焊接结构装配方案的确定
1、结构分离面 a) 设计分离面：由于设计构造上和使用功能上的需要，
将产品分解为部件和组合件等可单独进行装配的单元， 这种装配单元之间的结合面称为设计分离面。设计分 离面一般采用可拆卸的连接，以便使用和维修过程中 迅速拆卸和重新安装，而不损坏机体。
是工厂组织生产、制定计划、进行成本核算的主要依据； 是工厂质量体系运转和法规贯彻的见证件； 是焊接结构制造质量和实物质量的软件描述； 第三方监检和制造资格认证审查的重要考核依据之一。
常用的装配焊接工艺规程有 指令性工艺规程 和 工作工艺 规程两种。
1、指令性工艺规程
指令性工艺规程亦即所谓 装配工艺方案 ，它对装配过程中 的主要问题，作出原则性规定，如产品划分为几个装配单元， 其装配顺序如何，采用何种装配方法，利用工件哪个面作为装 配基准以及需要何种设备和装备等。
三、装配焊接工艺规范设计
第四章焊工识图 第二节 焊接装配图教案.
备注
哈尔滨职业技术学院教案
教学内容
备注
图 2-7 挂架焊接图
焊接图与零件图的不同之处在于各相邻焊件的剖面线的方向不同，且在焊接图中需 对各焊件进行编号，并需要填写零件明细栏。显然，焊接图是以整体形式表示的， 它表达的仅仅是一个零件（焊接件）。
四、装配图的规定画法
哈尔滨职业技术学院教案
教学内容
图 2- 5 斜视图
2.一组尺寸确定焊接件的大小，其中应包括焊接件的规格尺寸，各焊件的装配位置 尺寸等。 3.各焊件连接处的接头形式，焊缝符号及焊缝尺寸 4.对构件的装配，焊接或焊后说明必要的技术要求。技术要求指的是：用文字表达
哈尔滨职业技术学院教案
教学内容
备注
装配体在装配、检验、使用、维护等需要遵循的技术条件和要求。 5.零件序号、明细表和标题栏。序号是对装配体每一种零件按序号顺序进行标定， 标题栏一般应注明单位名称、图样名称、图样代号、绘图比例、装配体的质量以及 设计审核人员的签名和签名日期等。明细栏应填写零件的序号、名称、数量材质等。
通常所指的焊接装配图就是指实际生产中的产品零部件或组件的施工图。它 与一般装配图的不同在于图中必须清楚地表示与焊接有关的问题，如坡口与接头形 式、焊接方法、焊接材料型号和焊接及验收技术要求等。图为一筒体的焊接装配图。 焊接图例如下 2-1 所示。
哈尔滨职业技术学院教案
教学内容
备注
2-1 筒体焊接装配图 1—管子；2—封头；3—定位块；4—下筒体；5—上筒体
课时
2
教学方法与手段：
讲授法和提问法。多媒体 PPT 和板书相结合的教学手段
教学内容与课时分配： 1. 焊接装配图的组成和特点 2.识读焊接装配图的方法和步骤 3.装配图的规定画法 4.识读典型装配图
第四章 焊接工艺评定
焊接工艺评定与钢材焊接性能试验是两个关联、又有 所区别的概念，他们之间不能互相代替。 3.1.4焊接性能试验与焊接工艺评定的联系 3.1.4焊接性能试验与焊接工艺评定的联系 焊接性能试验是焊接工艺评定的前提和基础， 焊接性能试验是焊接工艺评定的前提和基础，是拟定焊接 工艺指导书的依据， 没有充分掌握金属材料的焊接性能试验就很难拟定出完整 的焊接工艺评定。如果未弄清金属材料焊接性能就拟定焊 接工艺指导书，采用的焊接工艺参数和焊接工艺措施往往 不能有效的放矢地解决金属材料焊接性能方面问题，容易 产生焊接焊接缺陷，不能保证焊接接头的使用性能。通过 焊接性能试验，摸清金属材料的焊接性能，才可以保证焊 接接头满足预期的使用要求，焊接工艺评定试验才容易合 格。对母材的焊接性能掌握的越透彻、越全面，编制焊接 工艺指导书就越有针对性和指导作用，焊接工艺就更完善、 更合理、更先进，焊接的效果就越好。
一、焊接工艺评定概述 1．基本概念 焊接工艺评定是指为验证所拟定的焊件 焊接工艺的正确性而进行的试验过程及结 果评价。 果评价。 通过焊接工艺评定应该得到指导生产的 焊接工艺，它是制定焊接工艺规程的重要 依据。所以凡是重要的焊接结构如锅炉、 压力容器、压力管道、桥梁、重要的建筑 结构等，在制定焊接工艺规程之前都要进 行焊接工艺评定。
焊接工艺评定又是压力容器制造安装单位的技术资源 和技术储备，是各单位焊接技术和焊接质量控制水平和能 力的标志，也是获得优良焊接质量的保证。焊接工艺评定 力的标志，也是获得优良焊接质量的保证。焊接工艺评定 越多，用不同的焊接方法焊接不同的材料、不同的厚度， 不同的热处理方法焊制不同的承压设备的能力就越强。例 如，没有做过尿素高压设备带极堆焊焊接工艺评定的单位， 就不能证明它具有做尿素高压设备带极堆焊的能力，没进 行过纤维素焊条或药芯焊丝气体保护焊向下焊接工艺评定 的单位，就不能证明它具有焊接长输管线的能力。焊接工 的单位，就不能证明它具有焊接长输管线的能力。焊接工 艺评定也是对施焊单位能力的评定。这种能力同样也是要 艺评定也是对施焊单位能力的评定。这种能力同样也是要 预先鉴定的。焊接工艺指导书要由本单位的焊接工程师根 据本单位具体条件来拟定，要由本单位技能熟练的焊接人 员使用本单位焊接设备焊接试件，试验的数据要由本单位 焊接工程师整理成焊接工艺评定报告并作出结论。不允许 引用外单位的焊接工艺评定报告，也不允许由外单位代替 进行焊接工艺评定。
焊接工艺规程设计教材(PPT 131页)
4.2焊接接头及坡口型式
1.对接接头
(1)按照焊件厚度及坡口准备的不同，对接接头可 分为不开坡口、单边V形、V形坡口、U形坡口 、单边U形、K形坡口、X形坡口、U形V形混 合坡口和双U形坡口等(见图)。
ቤተ መጻሕፍቲ ባይዱ
4.2焊接接头及坡口型式
坡口型式选择，主要根据被焊工件厚度、焊后 应力变形大小、坡口加工的难易程度、焊条的 消耗量以及焊接工艺等各方面的因素来考虑。
4.2焊接接头及坡口型式
1.对接接头
(2)在不同厚度钢板对接时，由于接头处断面有突 然变化，会造成应力集中，如焊缝两边钢板中 心线不一致，受力时将产生附加弯矩，这些都 将影响接头强度。双面或者单面削薄(图)。
4.2焊接接头及坡口型式 3.角接接头
图示为不允许的角接焊缝结构。 这些角焊缝 应力分布不均，在焊缝根部有较大应力集中， 在压力容器的受压件上是禁止采用的。
4.2 焊接接头及坡口型式 4.搭接接头
焊前准备简便，但受力时产生附加弯曲应力 ，降低了接头强度。
4.3 焊接应力和变形
结构焊接时总是要产生焊接变形和应力。在焊 接过程中，焊件中产生的随时间而变化的变形 和内应力分别称为瞬时变形和焊接瞬时应力。 焊后温度冷却至室温时留存于焊件中的变形和 应力分别称为焊接残余变形和焊接残余应力。
4.3 焊接应力和变形
4.3.1 焊接应力和变形产生的原因
冷却时，由于焊缝附近金属在焊接过程中已发 生了不可恢复的压缩塑性变形，它同样受到两 侧金属的约束。为保持整体的一致性，而均衡 地收缩了Δι‘，且焊缝区要产生一定量的弹性 拉伸，两侧金属产生一定量的弹性压缩。于是 在焊缝区及其附近的金属中就存在拉应力，在 两侧金属中则存在压应力。构件中的应力处于 平衡状态。由此可知，平板对接焊后比焊前缩 短了Δι’，同时焊缝区产生了拉应力，远离焊 缝的两侧金属受压应力。即室温下保留下来焊 接应力与变形—焊接残余应力和残余变形。
焊接结构装配技术操作规程（3篇）
焊接结构装配技术操作规程一、前言焊接结构装配技术是一项重要的工程施工技术，对于确保焊接结构的质量和安全具有重要意义。
为了确保焊接结构装配过程的顺利进行，特制定本操作规程，以提供操作指导和保障施工质量。
二、安全操作要求1. 操作人员必须经过专业培训，掌握焊接结构装配技术的操作要领和安全规范。
2. 操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、耳塞等。
在进行高空操作时，必须使用安全带，并确保固定牢固。
3. 在操作过程中，严禁饮酒和吸烟，禁止将可燃物品带入作业区域。
4. 严禁在装配过程中随意更换或调整焊接结构的部件，必须按照规定的程序进行操作。
三、装配准备工作1. 在进行焊接结构装配前，必须对相关材料进行检查，确保其质量达到规定标准。
2. 检查所需工具和设备的完好性和安全性，确保其可以正常使用。
3. 按照施工图纸和要求准备相关材料和工具，确保装配过程中所需的物料齐全。
四、焊接结构装配操作步骤1. 将待装配的焊接结构部件摆放在指定的位置，确保结构部件间距和位置正确。
2. 使用合适的夹具、支撑或临时支架将结构部件固定住，确保其稳定性。
3. 根据施工图纸和要求，使用适当的焊接方法将结构部件进行连接，确保焊接接头的质量和强度。
4. 在焊接过程中，严禁在焊接接头上敲击或敲击周围的结构部件，以免影响焊接质量。
5. 完成焊接后，使用合适的工具进行检查，确保焊接接头的牢固性和焊缝的质量。
如发现问题，应及时进行修复。
6. 完成装配后，对焊接结构进行全面检查，确保各部位连接良好，无明显松动和变形现象。
7. 对于特殊结构部件的装配，必须按照相应的操作规程进行操作，并严格按照要求进行质量检验。
五、操作注意事项1. 在进行装配过程中，要注意保持工作区域的整洁和安全，及时清理杂物和废料。
2. 在高空操作中，必须严格遵守安全规范，确保个人和他人的安全。
3. 在使用电焊机等设备时，必须确保其接地良好，避免发生漏电和火灾事故。
4. 在进行焊接工作时，应使用适当的焊接材料和焊接电流，确保焊接质量和安全。
焊接结构的装配
焊接结构的装配
焊接结构的装配
一、焊接结构的装配的概念？
焊接结构的装配是指将已加工好的零件，采用适当的工艺方法，按生产图纸要求的位置关系组合成产品结构的工艺过程。
二、焊接结构的装配在焊接结构件生产中的重要性？
（1）装配的质量（精度等）直接影响结构件最终的质量；
（2）装配方法影响焊接工序的实施；
（3）装配的工作量较大，几乎占整个结构生产的30%~~40% 下料—计划；装配----组织；焊接---实施；
例如：一个安装小组5人，可能1人备料，2人装配，2人焊接工厂内批量生产时，结构件的装配都是由具有丰富焊接、装配经验的技术人员来担任。
三、装配的基本条件：
装配的基本条件:指零件在装配过程中应遵循的基本原则
举例：支架构件的装配工艺流程，及装配过程图。
焊接结构的装配与焊接工艺
焊接结构的装配与焊接工艺焊接结构的装配是指将焊接零件按照设计要求进行拼装和安装的过程。
在焊接结构的装配过程中，需要根据焊接工艺要求进行操作，并确保装配的质量和精度，以满足设计要求和使用需求。
在进行焊接结构的装配过程中，首先需要进行组织安排和分配工作，确定装配的顺序和步骤。
根据焊接结构的图纸和相关文件，分析装配工艺的要求和特点，制定装配的计划和时间表，确保装配工作的顺利进行。
其次，在进行焊接结构的装配过程中，需要进行零件的清洁和处理。
对于焊接结构的零件，应进行表面清洁，去除杂质和污垢，保证焊接的质量。
对于工件的角部和焊缝需要进行倒角、坡口或者处理，以提高焊接的质量和强度。
然后，在进行焊接结构的装配过程中，需要进行零件的对位和定位。
使用合适的夹具或者定位装置，确保零件的准确对位和位置，以便进行后续的焊接工作。
最后，根据设计要求和焊接工艺，进行焊接结构的焊接。
根据焊接工艺要求选择合适的焊接方法，如手工焊接、气焊、电弧焊等。
在进行焊接时，需要根据焊接工艺规范进行操作，保证焊接的质量和强度。
焊接结构的装配与焊接工艺需要精心操作和合理安排，以保证装配的质量和焊接的可靠性。
同时，需要进行严格的质量检查和控制，对焊接接头进行无损检测和力学性能测试，确保焊接结构的质量和安全性。
在实际操作中，应注意人员的安全和防护，以避免发生事故和伤害。
总之，焊接结构的装配与焊接工艺是一个重要的工作环节，需要严格按照工艺规范进行操作，并进行质量检查和控制，以确保装配的质量和焊接的可靠性。
只有合理安排和精心操作，才能保证焊接结构的质量和安全性。
焊接结构的装配与焊接工艺一直以来都是工程施工过程中不可或缺的重要环节。
随着焊接技术的不断发展，人们对于焊接结构的装配和焊接工艺也提出了更高的要求。
本文将从装配过程中的准备工作、对焊件的处理、装配顺序的安排、焊接方法的选择以及装配的质量控制等方面对焊接结构的装配与焊接工艺进行详细探讨。
首先，焊接结构的装配与焊接工艺需要提前进行准备工作。
fd焊接结构的装配与焊接工艺
第五章焊接结构的装配与焊接工艺装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。
同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。
本章重点介绍装配与焊接工艺方法。
第一节焊接结构的装配装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。
装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。
所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面，都具有重要的意义。
一、装配方式的分类装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。
1．按结构类型及生产批量的大小分类（1）单件小批量生产单件小批量生产的结构经常采用划线定位的装配方法。
该方法所用的工具、设备比较简单，一般是在装配台上进行。
划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。
（2）成批生产成批生产的结构通常在专用的胎架上进行装配。
胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。
2．按工艺过程分类（1）由单独的零件逐步组装成结构对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。
（2）由部件组装成结构装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。
3．按装配工作地点分类（1）工件固定式装配装配工作在固定的工作位置上进行，这种装配方法一般用在重2）同一构件上与其它构件有连接或配合关系的各个零件，应尽量采用同一定位基准，这样能保证构件安装时与其它构件的正确连接和配合。
3）应选择精度较高，又不易变形的零件表面或边棱作定位基准，这样能够避免由于基准面、线的变形造成的定位误差。
焊接工装设计
四 换热器芯体的装配钎焊夹具 P191图5-4 5-5 换热器芯体与钎焊原理：芯体由翅片、隔板、长
短封条组成。隔板覆盖钎料,盐浴钎焊。 装配、焊接夹具：焊接夹具放在装配夹具中，钎
焊时留下装配夹具。 夹紧机构：不能只用螺旋夹紧，原因为钎料的溶
化及夹具的不锈钢与芯体的铝合金的膨胀系数 不同，采用螺柱上装弹簧。 焊接夹具体：井字形骨架
焊接操作机（manipulator）：是将焊机机头准确地送 到并保持在待焊位置，或以选定的焊接速度沿规定的 轨迹移动焊机机头。
9
一、焊接变位机 1. 结构形式 焊接变位机按结构形式可分为三种： (1) 伸臂式焊接变位机 p192图5-7
回转工作台安装在伸臂一端，绕自身轴线回转。伸 臂则绕倾斜轴翻转，适用于1t以下的中小型工件焊接 变位。
30
31
32
3. 滚轮结构 焊接滚轮架的滚轮结构主要有钢轮、橡胶
轮、组合轮和履带轮四种类型。 P201图 5-22 P200 表5-3
33
34
4. 焊接滚轮架的主要技术要求 焊接滚轮架的行业标准(ZBJ33003—90)中规定
了焊接滚轮架的技术要求。
(1) 主动滚轮应采用直流电动机或交流宽调速电动机通 过变速箱驱动。
在钢瓶接触的卡盘处设计成铜盘，工作时焊接 电流通过碳刷、铜盘传给工件，使用效
果不好，碳刷发红，导电装置易失效。
(2)铜电刷式导电装置
在主轴上安装一个固定的导电环，工作时焊接
电流通过紫铜电刷、导电环、主轴传给工件。
使用效果明显好转，共缺点是导电环的运行时
间仍较短，工作一段时间后其表面仍被电弧严
重打伤，结构复杂，维修不方便。
(2) 主动滚轮圆周速度应满足焊接工艺的要求，在6～ 60 m/h范围内无级调速；速度波动量按不同焊接工艺 要求划分为A级（≤±5％）和B级（≤±10％），滚轮 转速应平稳、均匀，不允许有爬行现象。
焊接结构生产流程和工艺方法
焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。
但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。
图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。
它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。
生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。
（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。
材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。
材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。
2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。
备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。
发放钢材应严格按生产计划提出的材料规格与需要量执行。
（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。
焊接结构第四章 焊接结构工艺审查
2020/2/29
图4-1-9 接头可探性
19
