BA8206BA4L_红外遥控电风扇电路
BA8206BA4L全功能红外遥控风扇电路分析及常见故障检修1
BA8206BA4L全功能红外遥控风扇电路分析及常见故障检修wyk一、电路原理分析本文以广东某厂生产的FS-40交流落地电风扇为例分析其工作原理。
根据其实物绘制的本风扇主控电路见附图所示(注：发光二极管、按键等部分元件的标号为作者添加，遥控发射部分电路略)。
如图可知：本电路以IC(BA8206BA4L)为核心，配合少量外围元件构成电路简单、功能齐全的红外线遥控电脑控制风扇电路。
1、BA8206BA4L简介BA8206BA4L为功能较齐全的电脑风扇控制专用集成电路，该系列共有BA8206B-N3/N3K/N3KL/N3L/A4/A4K/A4KL/A4L八个品种，当其系列的集成电路芯片损坏后，可用与其内部电路完全相同的HS8206B系列(后缀完全相一致的集成电路)直接互换。
BA82036B的极限参数见附表１；直流特性参数见附表２。
该系列集成电路芯片有两种封装形式，即后缀无L的DIP-18封装；后缀含Ｌ的DIP-20封装。
区别在于含Ｌ的增加了一组独立的彩灯控制功能。
各系列的集成电路引脚功能见附表３。
2、工作原理主控电路主要有电容降压半波整流稳压电路、红外线遥控接收解调电路、455KHZ时钟振荡电路、工作状态指示报警电路和可控硅驱动控制电路等。
图中220V的市电通过保险管Fuse后，由R1、R2、C1、D1、D2组成简单的电容降压半波整流电路，R1为C1的泄放电阻。
由R3、C2、C4、C8、D3滤波稳压形成＋5V的直流电压供给IC的○15脚和红外接收头IFR。
红外接收头的信号输送到IC的○2脚，经解码后去控制各种动作。
每次功能的操作都由BUZ(压电蜂鸣片)发出声响以提醒操作。
D3是5.1V的稳压二极管，R12、LED1为电源指示电路。
○17、○18脚外接455KHZ的晶振和C6、C7两只100pF的瓷片电容，与IC内部时钟电路组成振荡电路。
LED1～LED12为风扇工作状态指示发光二极管，T1～T5为控制风速、摆头及彩灯功能转换用双向可控硅元件。

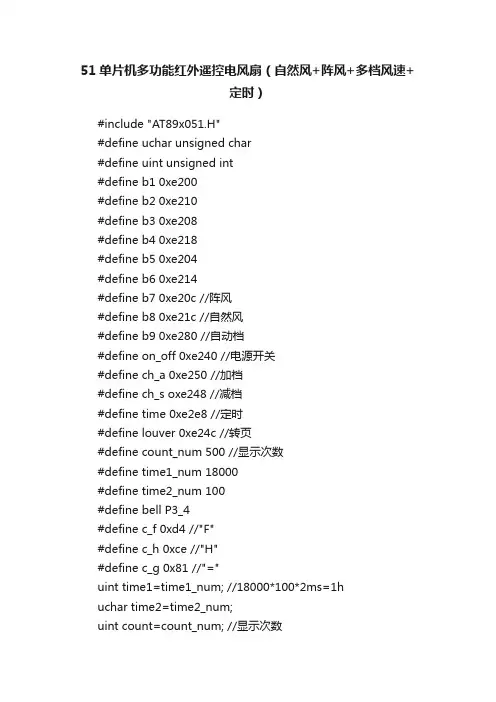

51单片机多功能红外遥控电风扇（自然风+阵风+多档风速+定时）
51单片机多功能红外遥控电风扇（自然风+阵风+多档风速+定时）#include "AT89x051.H"#define uchar unsigned char#define uint unsigned int#define b1 0xe200#define b2 0xe210#define b3 0xe208#define b4 0xe218#define b5 0xe204#define b6 0xe214#define b7 0xe20c //阵风#define b8 0xe21c //自然风#define b9 0xe280 //自动档#define on_off 0xe240 //电源开关#define ch_a 0xe250 //加档#define ch_s oxe248 //减档#define time 0xe2e8 //定时#define louver 0xe24c //转页#define count_num 500 //显示次数#define time1_num 18000#define time2_num 100#define bell P3_4#define c_f 0xd4 //"F"#define c_h 0xce //"H"#define c_g 0x81 //"="uint time1=time1_num; //18000*100*2ms=1huchar time2=time2_num;uint count=count_num; //显示次数uchar sort=3; //显示offuchar dis_bit=0; //显示的位uchar code_length=16;uchar data dis[4]={0x02,0x02,0x00,0xff}; //显示数据区uchar temperature;uint code_t=0;uchar code1=0;uchar code2=0;bit bdata code_start=0; //代码起始标志bit bdata button=0; //无键按下bit bdata i_flag=0; // 有无中断标志bit bdata t_flag=0;//测温标志bit bdata bt=0; //判断是否是定时键bit bdata off=0; //为0无定时uchar code TAB[11]={0x5f,0x0a,0x9d,0x9b,0xca,0xd3,0xd7,0x5a,0xdf,0xdb,0x 75};void timer_0(void);void dis_t(void); //温度显示void dis_s(void); //档位显示void dis_h(void); //时间void dis_off(void); //关机显示void delay(uint t); //延时uchar d_code(uint t); //解码uchar begin=0; //开始补偿void c_code(void); //键号转换void off_time(void); //定时关void measure_temperature(void);void key_time(void); //定时按钮void sort_key(void); //风类按钮void mov_p1(uchar t0,t1,t2); //显示void button_process(void); //按键处理//********定时关机*********void off_time(void){if(off==1){if(time1--==0){time2--;time1=time1_num;}if(time2==0){dis[3]=dis[3]-1;time2=time2_num;}if(dis[3]==0){code_t=on_off; //关机c_code();}}}//********定时器0中断********* void timer0() interrupt 1 using 2 {off_time();if(dis_bit==0&&t_flag==0){key_time();sort_key();}switch(sort){case 0:if(count!=0){mov_p1(dis[0],dis[1],TAB[10]); //显示温度count--;}break;case 1:if(count!=0){mov_p1(c_f,c_g,TAB[dis[2]]); //显示档位count--;}break;case 2:if(count!=0){dis_h(); //显示时间count--;}break;case 3:mov_p1(0x5f,c_f,c_f);//显示关机default:break;}timer_0();if(count==0) //轮流显示{P3_0=P3_1=P3_5=1;if(i_flag==0&&t_flag==0) measure_temperature();count=count_num;sort=(sort&0x03)+1;if(sort>=3)sort=0; //完成一轮显示}}//***********定时按钮************ void key_time(void){bit i=P1_2;P1_2=1;if(P1_2==0){delay(50);if(P1_2==0) //确认有按键{bell=0;delay(100);bell=1;while(P1_2==0){;}if(dis[3]==0xff){dis[3]=1;off=0; //取反后为1,定时}else{if(dis[3]<9){dis[3]=dis[3]+1;off=0; //取反后为1,定时}elseoff=1; //取反后为0,取消定时}sort=2;code_t=time; //显示时间c_code();//bt=0; //恢复}}P1_2=i;i_flag=0; //恢复执行其它任务}//***********换档按钮************ void sort_key(void){bit i=P1_1;P1_1=1;if(P1_1==0){delay(50);if(P1_1==0){button=1;bell=0;delay(200);bell=1;while(P1_1==0){;}if(dis[2]<9){dis[2]=dis[2]+1;code2=dis[2];}else{dis[2]=0;code2=10; //power off}delay(100);sort=1;count=5000;//TF0=1;}}P1_1=i;i_flag=0; //恢复执行其它任务}//********定时器1中断测温************ void timer1() interrupt 3 using 3{uint temp;TR0=0; //计数停TR1=0; //定时停temp=TH0*256+TL0; //取温度值temperature=(7000-temp)/11; //计算温度//if(dis[2]!=0)// temperature--; //工作时补偿1度/*if(F0==0&&begin<=10) //开始温度加3度temperature+=3;if(F0==0&&begin<=60&&begin>10) temperature+=2;if(F0==0&&begin<=150&&begin>60) temperature+=1;*/dis[0]=TAB[temperature/10];dis[1]=TAB[temperature%10];IE0=0;t_flag=0;timer_0();EX0=1;}//**********判断代码************ uchar d_code(uint t){if(t<=0x220&&t>=0x190)return 0;else{if(t<=0x430&&t>=0x390)return 1;elsereturn 0xff;}}//***********键号转换************ void c_code(void){bit bdata i=0;switch(code_t){case b1:code1=1;break;case b2:code1=2;break;case b3:code1=3;break;case b4:code1=4;break;case b5:code1=5;break;case b6:code1=6;break;case b7:code1=7;break;case b8:code1=8;break;case b9:code1=9;break;case on_off:code1=10; //关机dis[3]=0xff;//#####标志复位############ button=0; //无键按下i_flag=0; // 无中断标志bt=0; //无定时键按下off=0; //无定时time1=time1_num; //定时初值复位time2=time2_num;count=count_num; //显示次数break;case time:off=~off;if(off==0)dis[3]=0xff; //取消定时i=1;bt=1;count=5000; //延长显示sort=2; //显示时间TF0=1;break;case louver:P3_3=~P3_3;code1=code2;break;default:code1=0;break;}if(bt==1&&i==0) //装载代码{if(code1<9) //定时最大9h {dis[3]=code1;bt=0;}}elseif(i==0){code2=code1;count=5000; //延长显示if(code1==10){dis[2]=0; //F=0sort=3; //显示关机}else{dis[2]=code1;sort=1; //显示风类}TF0=1;}}//*********** 接收代码中断 ************void receive_code() interrupt 0 using 1{uint temp,i;ET0=0;i_flag=1; //暂停其它任务if(TR1==0){TR1=0;TMOD=0x11;TH1=TL1=0;TR1=code_start=1;}else{TR1=code_start=0;temp=TH1*256+TL1;if((d_code(temp)==0||d_code(temp)==1)&&code_length!=0) {TH1=TL1=0;TR1=code_start=1;code_t=(code_t<<1)+d_code(temp);code_length--;}else{if(code_length==0&&((code_t&0xff00)==0xe200)) //除掉误码{code_length=16;bell=0; //正确收到,响声提示c_code(); //转换代码for(i=0;i<6000;i++){EX0=0;P3_0=P3_1=P3_5=1;if(i>800)bell=1;IE0=0;if(P3_2==0)i--;button=1; //有按键需要处理}i_flag=0; //恢复执行其它任务}else //误码{code_length=16;for(i=0;i<6000;i++){IE0=0;if(P3_2==0)i--;i_flag=0; //恢复执行其它任务}}timer_0();EX0=1;}}}//***********显示代码送P1口************ void mov_p1(uchar t0,t1,t2){switch(dis_bit){case 0:P1=t0;P3_1=P3_5=1;P3_0=0;dis_bit=1;break;case 1:P1=t1;P3_0=P3_5=1;P3_1=0;dis_bit=2;break;P1=t2;P3_1=P3_0=1;P3_5=0;dis_bit=0;break;}}//***********显示定时时间************ void dis_h(void){switch(dis_bit){case 0:P1=c_h; //"H"P3_1=P3_5=1;P3_0=0;dis_bit=1;break;case 1:P1=c_g; //"="P3_0=P3_5=1;P3_1=0;dis_bit=2;break;case 2:if(dis[3]>10) //无定时P1=TAB[0]; //显示H=0elseP1=TAB[dis[3]];P3_1=P3_0=1;P3_5=0;dis_bit=0;break;}}//********定时器0************ void timer_0(void){TMOD=0x01; //T0定时方式1 TR0=0;TH0=0xfc;TL0=0x55; //2ms ET0=1;TR0=1;}//*********** 延时 ************ void delay(uint t){uint i,j;for(i=0;iif(button==0)for(j=0;j<10;j++);}//*********** 测温度 ************void measure_temperature(void){t_flag=1;ET1=1;EX0=0;ET0=0;TMOD=0x15; //T0计数方式1,T1定时方式1 TH1=0x3c;TL1=0xb0; //置初值100msTH0=0x00;TL0=0x00; //清零TR0=1; //计数开始TR1=1;}//***********风速 ************void s1(void){P3_7=0;}void s2(void){P3_7=0;delay(230);P3_7=1;delay(25);}void s3(void){P3_7=0;delay(180); P3_7=1; delay(40);}void s4(void) {P3_7=0; delay(130); P3_7=1; delay(40);}void s5(void) {P3_7=0; delay(90);P3_7=1; delay(40);}void s6(void) {P3_7=0; delay(50);P3_7=1; delay(50);}void gust(void) //阵风{uchar i,j;if(button==1) //中止任务j=255;elsej=0;//P3_7=0;//delay(5000);for(i=j;i<50;i++)s6();P3_7=0;delay(5000);for(i=j;i<25;i++)s2();for(i=j;i<35;i++)s3();for(i=j;i<25;i++)s5();delay(6000);}void natural(void) //自然风{uchar i;uchar code *p; //随机数for(i=0;i<100;i++){if(button==0) //有键按下，中止当前任务{P3_7=0;delay((*p++)*8); //放大P3_7=1;if(*p<10)delay(7000); //低速档时间补偿elsedelay(300);}}}void automation(void) //自动档{if(temperature<=29)s6();elseif(temperature<=30)gust();elseif(temperature==31)s5();elseif(temperature==32)s4();elseif(temperature<=33)s3();if(temperature==34)s2();elses1();}//***********按键处理 ************ void button_process(void){button=0;switch(code2){case 1:s1();break;case 2:s2();break;case 3:s3();break;case 4:s4();break;case 5:s5();break;case 6:s6();case 7:gust();break;case 8:natural();break;case 9:automation();break;case 10:P3_7=1; //关风扇P3_3=1; //关转页break;default:break;}}//********************************** //***********主程序开始 ************ //**********************************void main(void){EA=1;IT0=1; //边沿触发EX0=1; //外部中断0允许measure_temperature();delay(1000);timer_0();while(1){if(F0==0&&begin<255) begin++;elseF0=1;button_process();}}。

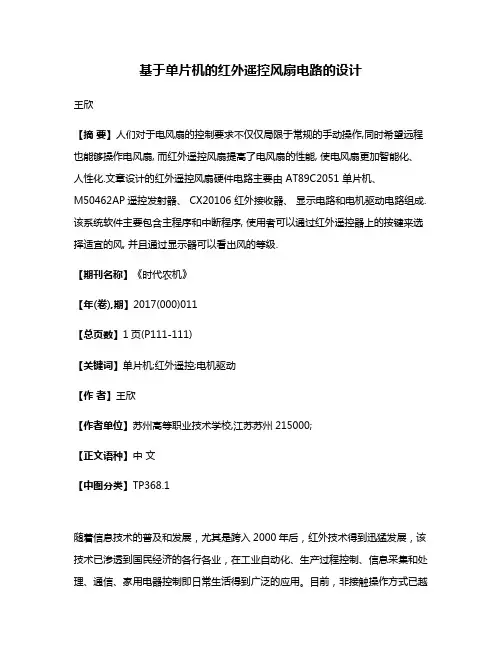

基于单片机的红外遥控风扇电路的设计
