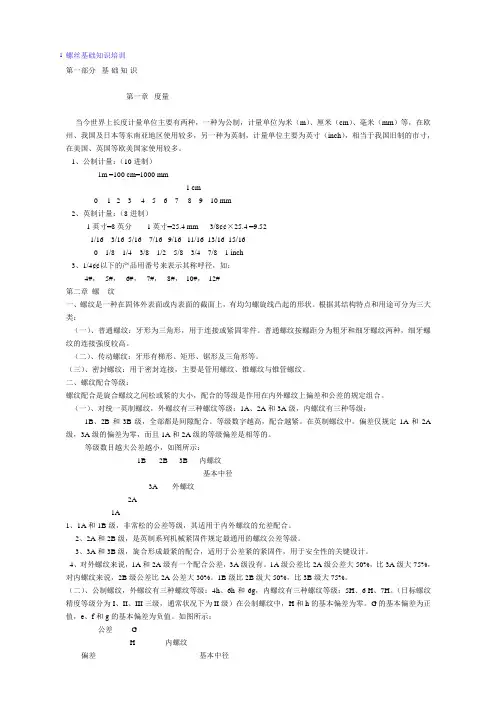

螺丝培训教材第一部分基础知识第一章度量当今世界上长度计量单位要紧有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位要紧为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/47/8 1 inch3、1/4以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
依照其结构特点和用途可分为三大类：（一）、一般螺纹：牙形为三角形，用于连接或紧固零件。
一般螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，要紧是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部差不多上间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：外螺纹1A1、1A和1B级，特不松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
培训资料(三)螺丝基础知识

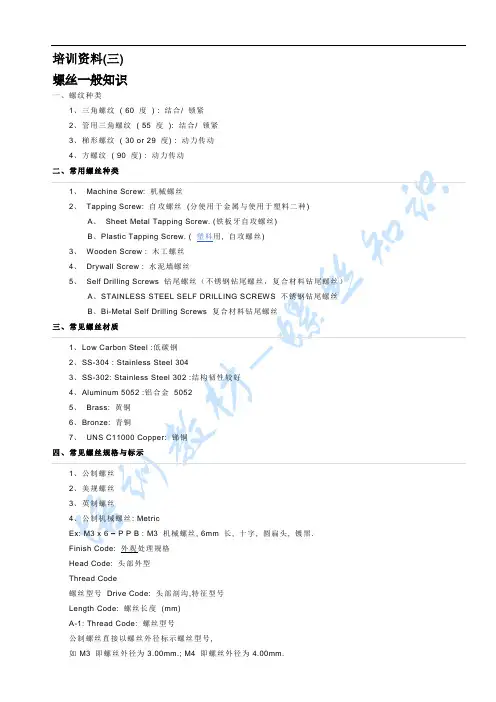

培训资料(三)螺丝一般知识一、螺纹种类1、三角螺纹( 60 度) : 结合/ 锁紧2、管用三角螺纹( 55 度): 结合/ 锁紧3、梯形螺纹( 30 or 29 度) : 动力传动4、方螺纹( 90 度) : 动力传动二、常用螺丝种类1、Machine Screw: 机械螺丝2、Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种)A、Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B、Plastic Tapping Screw. ( 塑料用, 自攻螺丝)3、Wooden Screw : 木工螺丝4、Drywall Screw : 水泥墙螺丝5、Self Drilling Screws 钻尾螺丝（不锈钢钻尾螺丝，复合材料钻尾螺丝）A、STAINLESS STEEL SELF DRILLING SCREWS 不锈钢钻尾螺丝B、Bi-Metal Self Drilling Screws 复合材料钻尾螺丝三、常见螺丝材质1、Low Carbon Steel :低碳钢2、SS-304 : Stainless Steel 3043、SS-302: Stainless Steel 302 :结构韧性较好4、Aluminum 5052 :铝合金50525、Brass: 黄铜6、Bronze: 青铜7、UNS C11000 Copper: 锑铜四、常见螺丝规格与标示1、公制螺丝2、美规螺丝3、英制螺丝4、公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑.Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm.Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.五、一般常用规格a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.***牙为每吋之牙数.***六、螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.七、英制螺丝C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50” 长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50” 长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50” 长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50” 长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
螺丝基础知识培训
1 螺丝基础知识培训第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4¢¢以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A 级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1B 2B 3B 内螺纹基本中径3A 外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
螺丝培训教材(doc).doc
螺丝培训教材第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：径1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
生产管理中螺丝知识培训

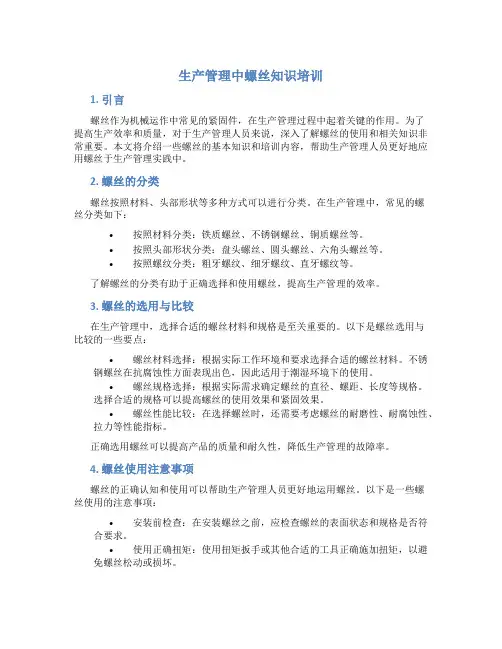

生产管理中螺丝知识培训1. 引言螺丝作为机械运作中常见的紧固件，在生产管理过程中起着关键的作用。
为了提高生产效率和质量，对于生产管理人员来说，深入了解螺丝的使用和相关知识非常重要。
本文将介绍一些螺丝的基本知识和培训内容，帮助生产管理人员更好地应用螺丝于生产管理实践中。
2. 螺丝的分类螺丝按照材料、头部形状等多种方式可以进行分类。
在生产管理中，常见的螺丝分类如下：•按照材料分类：铁质螺丝、不锈钢螺丝、铜质螺丝等。
•按照头部形状分类：盘头螺丝、圆头螺丝、六角头螺丝等。
•按照螺纹分类：粗牙螺纹、细牙螺纹、直牙螺纹等。
了解螺丝的分类有助于正确选择和使用螺丝，提高生产管理的效率。
3. 螺丝的选用与比较在生产管理中，选择合适的螺丝材料和规格是至关重要的。
以下是螺丝选用与比较的一些要点：•螺丝材料选择：根据实际工作环境和要求选择合适的螺丝材料。
不锈钢螺丝在抗腐蚀性方面表现出色，因此适用于潮湿环境下的使用。
•螺丝规格选择：根据实际需求确定螺丝的直径、螺距、长度等规格。
选择合适的规格可以提高螺丝的使用效果和紧固效果。
•螺丝性能比较：在选择螺丝时，还需要考虑螺丝的耐磨性、耐腐蚀性、拉力等性能指标。
正确选用螺丝可以提高产品的质量和耐久性，降低生产管理的故障率。
4. 螺丝使用注意事项螺丝的正确认知和使用可以帮助生产管理人员更好地运用螺丝。
以下是一些螺丝使用的注意事项：•安装前检查：在安装螺丝之前，应检查螺丝的表面状态和规格是否符合要求。
•使用正确扭矩：使用扭矩扳手或其他合适的工具正确施加扭矩，以避免螺丝松动或损坏。
•防止过紧或过松：螺丝的紧固力度应适中，过紧可能会导致螺丝断裂，过松则会失去紧固效果。
•定期检查和维护：定期检查螺丝的使用状态，如发现松动或损坏及时进行维护或更换。
正确使用螺丝可以确保生产管理的顺利进行，提高产品的质量和安全性。
5. 螺丝质量控制在生产管理中，对于螺丝的质量控制非常重要。
以下是一些螺丝质量控制的方法和措施：•采购可靠的供应商：选择经过认证的螺丝供应商，确保螺丝品质的可靠性。
新螺栓知识培训
距 极细牙 规格
4# 6#
粗牙
0.5 0.7
细牙
0.35 0.5
称 呼 径
2.9 3.5
牙 数 粗 牙
40 32
细 牙
48 40
韦氏牙
M5
M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
0.8
1.0 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5
3、螺纹的标注方法
• 1、普通螺纹： • 特征代号+尺寸代号+公差带代号+其他信息 • 普通公制螺纹，牙形角为60度
a.用 “M”及”公称直径X螺距X长度”表示，如 M20Χ1.5Χ60－6g，其中6g表示外螺纹公差带代号 b.当螺纹为左旋时，在螺纹代号之后加”－LH” 如M20Χ1.5Χ60 M20－LH
4.2
4.8 5.5 6.35 7.94 9.53 11.11 12.7 14.29 15.86 19.05 22.23 25.40
32
24 24 20 18 16 14 13 12 11 10 9 8
36
32 28 28 24 24 20 20 18 18 16 14 12 20 18 16 14 12 12 11 10 9 8
• 2、管螺纹，用英寸表示，牙形角为55度
a.非密封管螺纹：G1/4A b.密封管螺纹： R1/4A 也有粗细牙之分，如UNC1/4-20X1“ 和UNF1/4-28X1"
4、螺栓的机械性能
1.性能等级:3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9 共10级.螺 栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称 抗拉强度值和屈强比值。 例如，以8.8级螺栓为例：第一个8表示拉伸应力，每个单位代表 100N/mm2，所以拉伸应力为8×100=800N/mm2；第二个8表示 塑性变形点与拉伸应力的关系，即塑性变形为拉伸变形的80% ，800×0.8=640N/mm2 2.性能等级对应的材料及热处理: 3.6 4.6 4.8 5.6 5.8 6.8级使用低碳钢或中碳钢,不需进行热处理. 其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（ 淬火、 回火），通称为高强度螺栓，其余通称为普通螺栓 10.9级使用低、中碳合金钢(含硼、锰或铬) 12.9级使用合金钢,淬火并回火.
螺丝基本知识培训
定期检查螺丝的紧固程度，适当增加预紧力，使用锁紧螺丝 或防松涂层。
螺丝断裂
原因
螺丝断裂可能是由于材料缺陷、过度 拧紧、腐蚀或疲劳导致。
解决方案
确保螺丝材料质量，合理控制拧紧力 矩，定期更换螺丝，避免使用已断裂 的螺丝。
螺丝腐蚀
原因
螺丝腐蚀可能是由于暴露在潮湿环境、化学物质或电化学腐蚀导致。
03 螺丝的拧紧与装配方法
螺丝的拧紧力矩
01
02
03
04
螺丝的拧紧力矩是指在拧紧螺 丝时所施加的力量矩，它决定
了螺丝的紧固程度。
合适的拧紧力矩可以确保螺丝 紧固，避免松动或损坏。
拧紧力矩的大小应根据螺丝的 大小、规格和材料等因素来确
定。
在实际操作中，可以使用扭力 扳手等工具来控制拧紧力矩，
以确保一致性和准确性。
03
04
钢铁
最常见的螺丝材料，强度高， 耐腐蚀性差。
不锈钢
具有较好的耐腐蚀性，但价格 较高。
铜
具有良好的导电性和耐腐蚀性 ，但强度较低。
塑料
轻便，绝缘性好，但强度低， 易老化。
螺丝的制造工艺
冷镦工艺
通过冲压方式将金属材料加工 成螺丝的形状。
切削工艺
使用切削工具将金属材料加工 成螺丝的形状。
铸造工艺
传递力量
将力量从一端传递到另 一端，如固定轮轴。
调整角度
通过调整螺丝的松紧度 来调整角度，如调节镜
头的焦距。
螺丝的规格与标准
规格
螺丝的规格通常包括直径、长度 、头部形状、螺纹长度等。
标准
螺丝的标准通常包括国标、美标 、德标等，不同标准的螺丝不能 混用。
02 螺丝的材料与制造工艺
螺丝基本知识专题培训课件
7 當下限降伏應力ReL無法決定時,可以 改以保證應力RP0.2測試.
机牙螺丝扭力标准
自攻牙螺丝扭力标准
螺母机械性能—材料
螺母机械性能—性能等级
螺母机械性能—性能等级
螺母机械性能—性能等级
NQT=不用淬火或回火. QT=淬火和回火. 5.6和5.8級螺栓硬度上限在ISO 898-1修訂版本更改為220HV. 這是螺栓硬度在螺紋結合區域的最大硬度,
概述
1- 紧固件分类 2- 螺丝的制造 3- 螺母的制造 4- 螺丝的头型&槽型 5- 螺丝分类&牙型 6- 紧固件孔的设计 7- 紧固件用料 8- 紧固件的机械性能
A.螺丝(Screw) B.螺母(Nut) C.介子(Washer) D.拉钉(Rivet) E.销(Pin) F. 其它（Other)
3 只適用於螺紋公稱小於或等於16mm. 4 最低抗拉強度級數適用於產品稱呼長
度 l ≧ 2.5d之產品,最低硬度則適用 於稱呼長
度l < 2.5d以及其它不適用於拉伸之產 品( 如頭部形狀不適合作為拉伸之 用 ).
5 對全尺寸螺栓,螺絲及螺樁之測試,其 荷重請參照表6到表9之規定值.
6 表面硬度以HV 0.3測試之數值不可超 過同時以HV 0.3測試之心部硬度數 值加上
B牙缺点
• 导向较差
BT牙缺点
• 在使用时产生切屑,对现场
有影响
• 成本较高
Eco-sny牙与A牙,B牙及BT牙比较
A牙,B牙及BT: 1.成本低。 2.牙型角度大(60°) ,轴向应力大,在使用过程中基座易开裂。
Eco-sny牙: 1、装配时改进的几何牙型提供更好的材料流动； 提供更高的牙纹接合面； 能够达到更高的极限力矩和锁紧力矩； 使材料流动更完美； 如有必要，允许使用更短或更小直径的螺丝。 2、更大的螺丝横截面 提高剪切区域和螺丝强度； 增加疲劳寿命； 提供搞扭、抗拉强度。 3、牙距合理 允许更高预紧力，而仅需较小的接触压力；径向压力最小化。
螺丝基本知识培训
精品课件
33
螺絲牙徑X身長:
2. 身長: K﹐O頭: 身長為全長。O頭需傳真客戶確認。 其它頭型螺絲: 身長為除去頭厚之長度。
精品课件
44
常用熱處理的種類和硬度的名稱.代號及 應用
2.
淬火
說明: 將鋼件加熱到臨界溫度以上,保溫一段
時間,然后在水.鹽水.或油中(個別材料在空氣
中)急速冷卻,使其得到高硬度.
應用:用來提高鋼的硬度和強永度極限,.但淬 火
會引起內應力使鋼變脆,所以淬火后必須回火.
如:本公司的鋁螺絲,其熱處理過程就屬于淬火 +人工時效的過程,精所品课以件 其時間要求比較長.45
HSC Hexagon Socket cap head 內六角杯頭
HSC1 內六角杯頭,杯頭有花紋.
HSBU Hexagon socket button head 內六角扁圓頭
HSP Hexagon socket pan head 內六角P頭
HSK Hexagon socket pan head 內六角K頭
中碳鋼或合金鋼加硬用HRC表示,并注明硬度或等級范圍。例:8.8 級 /10.9級/12.9級/等,落單時圖紙/資料要註明。
無加硬要求不注明.
精品课件
49
氫脆裂測試標準:
氫脆裂是螺絲使用方面最嚴重的問題之一 !!!.
機理眾所周知,硬度在:
洛氏硬度HRC:30較高範圍或以上的電鍍螺絲容易發生氫脆裂.自攻螺絲的 芯部硬度是從洛氏HRC28-38度左右,而表面硬度則通常超過洛氏
《螺丝培训资料》课件
螺丝的分类和用途
分类方式
螺丝可以根据用途、形状、螺纹类型等进行分类。
常见用途
螺丝广泛应用于建筑、制造业、汽车及航空航天等领域。
特殊用途
还有一些特殊用途的螺丝，如防盗螺丝、不锈钢螺丝等。
螺丝的材料和制作工艺
常用材料
螺丝常用材料包括碳钢、不锈钢、合金钢等。
制作工艺
螺丝的制作工艺包括锻造、机加工、热处理等环节。
螺丝的故障原因及解决方法
1 故障原因
螺丝故障原因包括材料疲劳、过度紧固、振动松动等。
2 解决方法
应该根据具体原因采取相应的解决措施，如更换材料、增加防松装置等。
螺丝运输和储存的注意事项
运输注意事项
螺丝在运输过程中应该注意防止腐蚀和碰撞等情况。
储存注意事项
螺丝在储存时应该防潮防尘，并定期检查和保养。
螺纹的种类和规格
种类
常见的螺纹种类有公制螺纹、英制螺纹、圆柱螺纹 等。
规格
螺丝的规格包括直径、螺距、螺纹深度等参数。
螺丝的表面处理方法
1 防腐处理
常见的防腐处理方法包括 镀锌、喷涂、热处理等。
2 装饰处理
3 表面加工
可以通过电镀、喷漆等方 式进行螺丝的装饰性处理。
还可以进行疏水性处理、 增加表面硬度等特殊加工。
《螺丝培训资料》PPT课 件
螺丝是各行各业都广泛使用的紧固件。本课程将介绍螺丝的基本知识、分类 和用途，以及材料、制作工艺、表面处理方法等内容。
螺丝的基本知识介绍
1 定义和作用
螺丝是一种用于将物体牢固连接的紧固件。
2 结构和组成
螺丝由螺杆和螺帽组成，螺杆有螺纹，螺帽有孔与螺纹匹配。
3 历史和发展
螺丝的历史可以追溯到古代文明，经历了演变和优化。
螺丝技术知识完整文档
螺丝技术知识完整文档(可以直接使用，可编辑完整文档，欢迎下载）螺丝知识第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：本中径1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
螺丝基础知识
自攻螺丝
自攻螺丝是一种带有钻头的螺丝，通过专用的电动工具施工，钻孔、攻 丝、固定、锁紧一次完成。自攻螺丝主要用于一些较薄板件的连接与固 定，如彩钢板与彩钢板的连接，彩钢板与檩条、墙梁的连接等，其穿透 能力一般不超过 6mm，最大不超过12mm。自攻螺丝常常暴露在室外， 自身有很强的耐腐蚀能力；其橡胶密封圈能保证螺丝处不渗水且具有良 好的耐腐蚀性 自攻螺丝通常用螺钉直径级数、每英寸长度螺纹数量及螺杆长度三个参 数来描述。螺钉直径级数有10级和12级两种，其对应螺钉直径分别为 4.87mm和5.43mm；每英寸长度螺纹数量有14、16、24三种级别，每英 寸长度螺纹数量越多，其自钻能力越强。
电镀
抛光 挂度 电镀
电镀： 镀镍 镀彩 镀黑 黑锌 黑镍 达克罗
镀锌 镀铬
检测工具：盐雾测试
4ST-48ST
工艺流程
自攻螺丝的机械和功能性要求
自攻螺丝是在金属或非金属材料之预钻孔中自行钻出所配 合阴螺纹之一种有螺纹紧固件,具有高拉力、单件、单边 组合特色。由于其自行成型或攻出其配合螺纹，因此在组 合上具有高防松能力，且可以装卸。在小形螺丝上其尺寸、 螺纹型式、头型、攻钻性能在工程用途上几乎无可限量。
马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。 18%Cr镦锻性较好 ，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按 级别主要分SUS302、SUS304、SUS316。
《螺丝培训资料》课件
05
螺丝的常见问题与解 决方案
螺丝松动问题及解决方案
总结词
螺丝松动是常见的机械问题，可能导 致设备损坏或安全事故。
详细描述
螺丝松动的原因可能包括振动、长时 间使用、安装不当等。解决方案包括 定期检查、及时拧紧、使用防松螺丝 等。
螺丝断裂问题及解决方案
总结词
螺丝断裂可能导致设备损坏或安全事 故，需要采取有效措施预防。
详细描述
螺丝断裂的原因可能包括材料缺陷、 过度拧紧、腐蚀等。解决方案包括使 用高强度螺丝、控制拧紧力矩、定期 检查等。
螺丝腐蚀问题及解决方案
总结词
螺丝腐蚀是常见的腐蚀问题，可能导致设备损坏或安全事故。
详细描述
螺丝腐蚀的原因可能包括环境因素、使用材料不当等。解决方案包括使用耐腐蚀材料、涂防锈油、定 期检查等。
总词
螺丝的尺寸和规格是选择和使用螺丝的重要依据。
详细描述
螺丝的尺寸通常包括直径、长度和头部形状等。根据需要固定的物体的厚度和重量，以及使用的材料和场景，选 择合适的尺寸可以确保紧固效果和安全性。此外，不同规格的螺丝适用于不同的应用场景，如家具组装、建筑固 定等。了解并正确选择螺丝的规格对于保证其性能和安全性至关重要。
螺丝的安装工具与技巧
01
02
03
螺丝刀
选择合适的螺丝刀，确保 刀头与螺丝槽口匹配，避 免滑牙或损坏螺丝。
电动工具
使用电动螺丝刀或电钻， 提高安装效率。
技巧
将螺丝插入槽口，保持螺 丝与安装表面垂直，轻轻 旋转螺丝刀，确保螺丝完 全进入槽口。
螺丝的拆卸工具与技巧
螺丝刀
选择合适的螺丝刀，确保刀头与螺丝 槽口匹配，避免滑牙或损坏螺丝。
螺纹基础知识培训【共23张PPT】
通端检测螺纹中径和 大径
螺纹塞规
止端检测螺纹单一中径
通
止
螺纹环规
光滑极限量规测量大径.
也可以直接用卡尺、千分尺测量
螺纹的测量
• 牙型角和螺距(直尺、螺纹样办、投影仪） •2;对于“轴及套上的螺纹”而言，表面粗糙度应该少于Ra1.
•D2作用= D2 单一- (fα/2+fp) •4、通常据说的螺纹旋入长度就是螺纹的中等旋入长度N，它应该是螺纹大径的0.
回顾我们之前的错误理解：
1、测量牙型角时不测量牙半角 2、测量螺纹时忽略了螺纹粗糙度 3、套螺纹前没有管控大径在下限 4、以为螺纹塞规和螺纹环规是万能的，
而忽略了对大径等其它要素的测量。
再分析一下最近我们出现的几批螺纹事故！ 1、XWWSJ 2、ZMSJ
我们一起来做个测验吧
•螺纹基础知识培训
认识螺纹
名 普通螺纹 管螺纹 称
代
M
G
号
梯形螺纹 锯齿螺纹 矩形螺纹
Tr
B
无
图
示外螺纹和内螺纹来自车外螺纹车内螺纹
螺纹的五要素之一
• 牙型角
实际检测过程中一般测量牙 半角
α/2
牙半角不对有2种情况,一是左右不等,这是装 夹偏所致;一是左右相等但不是30或者27.5, 这是加工的刀具错误引起.以上2种情况都会对
•1、综合测量(方便,但受治具的影响大)
•3、对于“螺母、螺栓、螺钉”而言，表面粗糙度应该少于Ra3.
•根据不同的螺距更换测头并校零
•②所以螺纹的互换性原则是：螺纹的作用中径不能超过螺纹的最大实体牙型中径；
•外螺纹:d2作用≤d2max d2单一≥d2min
②
•夹偏所致;一是左右相等但不是30或者27.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鹽霧試驗
鹽水配制.省略 試樣檢查: 試樣應在鹽霧試驗結束清洗前進行檢查。如試樣表面附有污物﹐需經清水進行
清洗﹐待干燥進行檢查。 試樣應在適當之處﹐用肉眼從不同方向和角度進行檢查﹐以確保缺陷的充分顯
現。 試樣評級中所涉及的腐蝕缺陷﹐是指肉眼可見缺陷﹐試樣與框架接觸處的缺
陷﹐可不予計算。 綜合判定評級: 外觀評級: 外觀評級是指對試樣表面的外觀變化進行評級﹐這些變化包括表面
48
螺絲熱處理:
依據JIS,2.6以上的機牙.自攻牙 材質﹕低碳鋼 表面硬度: HV450MIN 芯部硬度: HV200-400 低碳鋼硬度用HV表示,(嚴禁用HRC表示)有特殊硬度要求者要注明.
例:HV300~400.落單時圖紙/資料要註明。
材質﹕中碳鋼或合金鋼 注明硬度或等級范圍:8.8/9.8/10.9/12.9級. 中碳鋼或合金鋼加硬用HRC表示,并注明硬度或等級范圍。例:8.8 級/10.9
HSP Hexagon socket pan head 內六角P頭
HSK Hexagon socket pan head 內六角K頭
E Special Head 其它特殊頭型
18
螺絲頭部注解:
標準頭型特殊的尺寸要求須注明﹐頭徑及頭徑.頭 厚組合用“HD=”表示。
例HD=5.5,表示頭徑為5.5 . HD=5.5X2.4 ,表示頭徑為5.5,頭厚2. 只有頭厚有特殊要求時，用HD1標示。例如：HD1=2.
中文 十字槽
符號 +(省略)
打一字槽 －
四方槽
SQ
21
螺絲槽型
22
螺絲槽型注解:
SLOTTED & SQ SOCKET 一字/四方槽 －/SQ
PZ DRIVE SLOTTED & PHILIPS
米字針 一字/十字
PZ
+/－
TRIANGLE DRIVE
三角槽
TRI--D
H DRIVE
工字槽
H
TORX-PIN
PAN 頭
B牙
公稱牙徑 3 MM
身長
15 MM
“+/-”槽型
三角牙/牙長=10 MM
表面需加硬處理(硬度標准:HV450 MIN)
電 鍍 Zn
32
M牙螺絲-------牙徑X牙數X身長:
1. 牙徑:依公司運作的ERP要求 JIS(日本)標準中﹐外螺紋公稱直徑X牙距 ANSI(美規)標準中﹐外螺紋號數規格X牙數. 直紋花、菠蘿花為最大外徑. 特殊牙形以最大外徑或客戶要求之規格.
判定標準:二十四小時后再依螺絲的鎖緊方向施加相同的經過計算的鎖緊扭 力.若螺絲在重新鎖緊之前或鎖緊中斷裂,則表示零件不合格.
50
電鍍比較
51
螺絲表面處理
本公司產品,經表面處理的有分如下兩類: 1. 表面處理后,在表面明顯產生鍍層保護的,如:
鍍鋅類/鍍叻 鍍青銅/煲克/鍍泳漆/達克羅涂層/鍍鍚等等. 2. 表面處理后,產生一層保護膜的.如:除油/鈍化
/陽極氧化/光亮淬火 工程部有出WI,詳細解釋各表面處理的工藝流
程和作用.
52
螺絲表面電鍍:
中文 英文
簡寫(或元素符號)
鎳(叻) Nickel
Ni
白鋅 White Zinc
WH-Zn
藍鋅
Blue Zinc
BL-Zn
彩鋅 Chromate Zinc
Cr
黃彩鋅 Yellow Chromate Zinc
級/12.9級/等,落單時圖紙/資料要註明。 無加硬要求不注明.
49
氫脆裂測試標準:
氫脆裂是螺絲使用方面最嚴重的問題之一 !!!. 機理眾所周知,硬度在: 洛氏硬度HRC:30較高範圍或以上的電鍍螺絲容易發生氫脆裂.自攻螺絲的芯
部硬度是從洛氏HRC28-38度左右,而表面硬度則通常超過洛氏HRC45度
YE-Cr
黑鋅 Black Zinc
BK-Zn
53
螺絲表面電鍍:
挂鉻
Chromium
Crm
煲黑
Phosphate
‘O’
發黑
Black oxide
Bk-’O’
銅底叻 Copper-Nickel
(Cu)Ni
紅銅
Plating Copper
P-Cu
黃銅
Plating brass
P-Br
青銅 Plating bronze
SHING HING IND. LTD.
螺絲基本知識 培訓
1 1
簡介
1- 螺絲生產過程 2- 螺絲頭部 3- 螺絲牙部 4- 熱處理 5- 表面處理 6- 防鬆處理 7- 材料選擇 8- 機械特性
2
線材 包裝 出貨
螺絲生產過程
檢查 檢查
打頭
搓牙
穿介子
二次加工 熱處理
除氫
電鍍
防鬆
3
線材 基本有不鏽鋼線/低碳鋼線 /合金鋼線/銅線/鋁線
+人工時效的過程,所以其時間要求比較長.
45
常用熱處理的種類和硬度的名稱.代號及 應用
3. 調質
說明:淬火后在450~650°C進行高溫回火, 稱為調質.
應用:用來使鋼獲得高的 性和足夠的強度. 重要的齒輪,軸及絲杠等零件是調質處 理的.
比如:合金鋼要得到高的強度,通常選用調 質處理.
46
常用熱處理的種類和硬度的名稱.代號及 應用
梅花針
XP-槽規格
TORX
TORX&SLOTTED
梅花頭
X-槽規格
梅花頭/一字 X-槽規格/-
23
螺絲槽型
24
螺絲槽型注解----此部分又稱防拆卸槽型
TRI-WING
三翼針
TRI-W
OTHER DRIVE 其它槽型 O-D
LH HEAD
外菊花
LH
LR HEAD
內菊花
LR
SING WAY DRIVE 單旋向槽型 S-D
33
螺絲牙徑X身長:
2. 身長: K﹐O頭: 身長為全長。O頭需傳真客戶確認。 其它頭型螺絲: 身長為除去頭厚之長度。
34
螺絲牙之分類 1. 機牙螺絲 2. 用於配合有內螺紋之工件,例如絲母 3. 2. 鋼牙螺絲/自攻螺絲 4. 用於沒有內螺紋之工件上
35
鋼牙螺絲/自攻螺絲
36
鋼牙螺絲/ 自攻螺絲
4 表示頭厚2. 4.
19
螺絲頭部注解:
介子頭,要注明介子大小(用“W=”表示,例W=8, 代表介子頭其介子外徑為8,公差取下公差).
螺絲頭部下面花紋或凹槽以英文“UT”為代碼。.
20
螺絲槽型注解:
特殊槽型說明: 槽型英文
PHILIPS CROSS RECESS
SLOTTED DRIVE
SQUARE SOCKET
變色﹐失光﹐覆蓋層腐蝕.基體金屬腐蝕﹑覆蓋層與基體金屬的外觀變化 等. 腐蝕判定評級:腐蝕評級是根據腐蝕缺陷所占總面積的百分數評定﹐共設0~10個 等級. 綜合判定評級: 綜合評級是根據表1所列的腐蝕缺陷程度及被腐蝕面積﹐提出腐 蝕等級報告﹐在報告中腐蝕等級用英文字母加阿拉伯數字表示。
56
鹽霧試驗評級判定方法:
4
打頭-----螺絲成型的第一道工序
5
檢查
6
自動穿介子搓牙機:
7
搓牙------與相應的牙板配合.
8
二次加工---比如縮徑/中間小于螺紋外徑 很多的/尾孔攻牙的等等
9
熱處理機器設備
10
電鍍 /除氫
11
防鬆處理
12
檢查
13
包裝/出貨
14
螺絲標注方法:
頭型+ 牙型 + 身徑X牙距X身長+ （特殊頭型或頭部槽型說明 牙型說明+材料）+ 加硬+ 電鍍+ 其它
25
螺絲牙型:
M Machine
機牙
A Type A/AB
尖咀鋼牙
B (1) Type B
平咀鋼牙.
(2) Tap Tite B 三角B牙
T Type BT
自攻介腳
26
螺絲牙型:
S
Taptite S Type
三角機牙.
P (1) Twin Fast Screw: 45∘ 雙絲快牙
(2) Twin Taptite P Type 45°三角雙絲快牙
4.發藍/發黑
說明:將金屬放在很濃的鹼和氧化劑溶液 中加熱氧化,使金屬表面形成一層氧化 鐵所組成的保護膜.
應用:防腐蝕.美觀.用于一般連接的標准件 和其它電子類零件.
47
常用熱處理的種類和硬度的名稱.代號及 應用
硬度
說明:材料抵抗硬的物體壓入其表面的能力稱“硬度”.根據 測定的方法不同,可分布氏硬度(HB),洛氏硬度(HRC),和 維氏硬度(HV),這三種硬度是最常用的. 應用: 1. HB(布氏硬度)------用于退火,正火,調質的零件 及鑄件的硬度檢驗. 2.HRC(洛氏硬度)-------用于經淬火,回火及表面滲碳,滲 氮等零件硬度檢驗. 3.HV(維氏硬度)-------用于薄層硬化零件的硬度檢驗.
應用:用來消除鑄.鍛.焊零件的內應力,降低硬度, 便于切削加工,細化金屬晶粒,改善組織,增 加 性.如用來打螺絲的不鏽鋼線材,通常是 要經過退火處理.
44
常用熱處理的種類和硬度的名稱.代號及 應用
2. 淬火
說明: 將鋼件加熱到臨界溫度以上,保溫一段 時間,然后在水.鹽水.或油中(個別材料在空氣 中)急速冷卻,使其得到高硬度. 應用:用來提高鋼的硬度和強永度極限,.但淬火 會引起內應力使鋼變脆,所以淬火后必須回火. 如:本公司的鋁螺絲,其熱處理過程就屬于淬火
P-Bz
