实验三2FSK调制与解调实验一、实验目的

实验三2FSK调制与解调实验一、实验目的1、了解二进制移频键控2FSK 信号的产生过程及电路的实现方法。

2、了解非相干解调器过零检测的工作原理及电路的实现方法。

3、了解相干解调器锁相解调法的工作原理及电路的实现方法。

二、实验内容1、了解相位不连续2FSK 信号的频谱特性。

2、了解2FSK（相位不连续）调制，非相干、相干解调电路的组成及工作理。

3、观察2FSK 调制，非相干、相干解调各点波形。

4、改变f1、f2的频率大小，观察不同调制指数下的调制解调效果。

（选作）5、利用实验模块的电路，设计出其它解调方法，并自行验证。

（选作）三、预习要求1)画出实验电路中2FSK调制器采用的原理框图；2)根据实验指导书的相关资料，说明本实验2FSK调制的载波频率分别是多少？用什么方法产生的？3)本实验2FSK载波是方波还是正弦波？如何实现的？4)用什么方法可以将方波变成正弦波？5)FSK调制器可以用哪两种基本方法实现？本实验用的是哪一种？6)用什么方法实现的FSK信号的相位是连续的？7)实验中，信息的码速率是多少？可以用什么方法测量？8)可以用什么方法来测量2FSK的两个载波频率？9)当用“10101010………”不断重复的信息码进行FSK调制，用计数法测量FSK调制输出信号的频率，测量得到的频率可能是多少？为什么？10)本实验中，2FSK 信号带宽是多少？如何计算的？公式中的各个量代表什么？11)本实验中，2FSK 信号的频谱会是单峰还是双峰？为什么？12)用示波器同时观测FSK调制器的输入数据、FSK调制器输出的已调信号，要能稳定的观测应该用这两个信号中的哪一个作为示波器的触发信号？13)画出2FSK过零检测解调的原理框图；14)实验中，FSK过零检测解调方案采用数字电路如何实现；15)脉冲的宽度相同，有些时刻的脉冲密一些，有些时刻的脉冲少一些，可以用什么具体的方法区分出每一个单位时刻内脉冲是多还是少？16)测试接收端的各点波形，需要与什么波形对比，才能比较好的进行观测？示波器的触发源该选哪一种信号？为什么？17)采用过零检测解调的方法时，将f1和f2倍频的电路是如何设计的？18)采用过零检测解调的方法时，解调电路中哪一点的波形是f1和f2的倍频？19)2FSK 信号经过整形变成方波2FSK 信号，频谱有什么变化？为什么？20)解调时将f1和f2倍频有何好处？如何通过仪器测量来说明？21)2FSK 信号解调时将f1和f2倍频之后，频谱有什么变化？为什么？22)解调电路各点信号的时延是怎么产生的？23)解调出的信码和调制器的绝对码之间的时延是怎么产生的？24)解调的信号为什么要进行再生？25)理论上，能否实现出一个没有时延的解调器？为什么？26)解调的信号是如何实现再生的？27)再生过程中，是什么环节会对解调的输出造成延时？为什么？28)画出2FSK 锁相PLL 解调的原理框图；29)PLL 解调2FSK 信号的原理是什么？30)为什么2FSK 锁相解调可以实现相干解调？31)要实现2FSK 锁相解调，锁相环需要工作在什么跟踪方式？为什么？32)解调电路中T31（放大出）没有信号输出，可能的原因有哪些？33)T19（2FSK 过零检测出）信号异常，如何判断故障点在哪？34)解调输出信号与发送端的数据信号对比，为什么会有延时，是哪些原理造成的？四、实验原理二进制频率调制（2FSK ）是数据通信中使用较早的一种通信方式。

通信原理实验指导书(8个实验)

实验一 CPLD 可编程数字信号发生器实训一、实验目的1、熟悉各种时钟信号的特点及波形；2、熟悉各种数字信号的特点及波形。

二、实验设备与器件1、通信原理实验箱一台；2、模拟示波器一台。

三、实验原理1、CPLD 可编程模块电路的功能及电路组成CPLD可编程模块（芯片位号：U101）用来产生实验系统所需要的各种时钟信号和数字信号。

它由 CPLD可编程器件 ALTERA公司的 EPM7128(或者是Xilinx 公司的 XC95108)、编程下载接口电路（J104）和一块晶振（OSC1）组成。

晶振用来产生系统内的16.384MHz 主时钟。

本实验要求参加实验者了解这些信号的产生方法、工作原理以及测量方法，才可通过CPLD可编程器件的二次开发生成这些信号，理论联系实践，提高实际操作能力，实验原理图如图1-1 所示。

2、各种信号的功用及波形CPLD 型号为 EPM7128 由计算机编好程序从 J104 下载写入芯片，OSC1 为晶体，频率为 16.384MHz，经 8 分频得到 2.048MHz 主时钟，面板测量点与EPM7128 各引脚信号对应关系如下：SP101 2048KHz 主时钟方波对应 U101EPM7128 11 脚SP102 1024KHz 方波对应 U101EPM7128 10 脚SP103 512KHz 方波对应 U101EPM7128 9 脚SP104 256KHz 方波对应 U101EPM7128 8 脚SP105 128KHz 方波对应 U101EPM7128 6 脚SP106 64KHz 方波对应 U101EPM7128 5 脚SP107 32KHz 方波对应 U101EPM7128 4 脚SP108 16KHz 方波对应 U101EPM7128 81 脚SP109 8KHz 方波对应 U101EPM7128 80脚SP110 4KHz 方波对应 U101EPM7128 79脚SP111 2KHz 方波对应 U101EPM7128 77脚SP112 1KHz 方波对应 U101EPM7128 76脚SP113 PN32KHz 32KHz伪随机码对应U101EPM7128 75脚SP114 PN2KHz 2KHz伪随机码对应U101EPM7128 74脚SP115 自编码自编码波形，波形由对应 U101EPM7128 73 脚J106 开关位置决定SP116 长 0 长 1 码码形为1、0 连“1”对应 U101EPM7128 70脚、0 连“0”码SP117 X 绝对码输入对应 U101EPM7128 69 脚SP118 Y 相对码输出对应 U101EPM7128 68 脚SP119 F80 8KHz0 时隙取样脉冲对应 U101EPM7128 12 脚此外，取样时钟、编码时钟、同步时钟、时序信号还将被接到需要的单元电路中。

通信原理实验报告

实验一、PCM编译码实验实验步骤1. 准备工作：加电后，将交换模块中的跳线开关KQ01置于左端PCM编码位置，此时MC145540工作在PCM编码状态。

2. PCM串行接口时序观察（1）输出时钟和帧同步时隙信号观测：用示波器同时观测抽样时钟信号（TP504）和输出时钟信号（TP503），观测时以TP504做同步。

分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系（同步沿、脉冲宽度等）。

（2）抽样时钟信号与PCM编码数据测量：用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。

分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。

3. PCM编码器（1）方法一：（A）准备：将跳线开关K501设置在测试位置，跳线开关K001置于右端选择外部信号,用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。

（B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。

分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。

分析为什么采用一般的示波器不能进行有效的观察。

（2）方法二：（A）准备：将输入信号选择开关K501设置在测试位置，将交换模块内测试信号选择开关K001设置在内部测试信号（左端）。

此时由该模块产生一个1KHz的测试信号，送入PCM编码器。

（B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以内部测试信号（TP501）做同步（注意：需三通道观察）。

分析和掌握PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。

4. PCM译码器（1）准备：跳线开关K501设置在测试位置、K504设置在正常位置，K001置于右端选择外部信号。

此时将PCM输出编码数据直接送入本地译码器，构成自环。

无线通信原理与应用-实验三 Walsh序列相关特性及16阶Walsh序列

实验四、Walsh序列相关特性及16阶Walsh序列一、实验目的了解常用正交序列--Walsh序列的自相关及互相关特性。

二、实验内容1. 用示波器测量常用正交序列--Walsh序列的波形及其相关运算后的自相关函数及互相关函数，了解其相关特性。

2. 用示波器测量实验系统信道地址码16阶Walsh序列的波形。

三、基本原理见实验一的”三、基本原理”。

下面是本实验待测量的Walsh序列。

1. Walsh序列的相关特性（1）8阶Walsh序列表3-4-1 8阶Walsh序列自相关特性测量（序列长8位）WPN i(t) 0110,1001. 87PN j(t) 同上同上表3-4-2 8阶Walsh序列互相关特性测量（序列长8位）WPN i(t) 0110,1001. 87WPN j(t) 0011,1100. 86（2）16阶Walsh序列表3-4-3 16阶Walsh序列自相关特性测量（序列长16位）WPN i(t) 0000,1111,0000,1111.164PN j(t) 同上同上表3-4-4 16阶Walsh序列互相关特性测量（序列长16位）WPN i(t) 0000,1111,0000,1111.164WPN j(t) 0011,1100,0011,1100.166592. 本CDMA实验系统作为信道地址码的16阶Walsh序列见表3-4-5 (又见表2-1)表3-4-5 16阶Walsh序列组W00000 0000 0000 0000 导频信道W10101 0101 0101 0101W20011 0011 0011 0011W30110 0110 0110 0110W40000 1111 0000 1111W50101 1010 0101 1010W60011 1100 0011 1100W70110 1001 0110 1001W8 0000 0000 1111 1111同步信道W90101 0101 1010 1010W100011 0011 1100 1100W11 0110 0110 1001 1001W12 0000 1111 1111 0000W130101 1010 1010 0101W140011 1100 1100 0011W15 0110 1001 1001 0110注: 其它未注明的为业务信道地址码。

通信原理实验报告

通信原理实验报告引言：通信原理是现代通信技术的基础，通过实验可以更深入地理解通信原理的各个方面。

本次实验主要涉及到调制解调和频谱分析。

调制解调是将原始信号转换成适合传输的信号形式，频谱分析则是对信号的频域特性进行研究。

通过这些实验，我们可以进一步了解调制解调原理、频谱分析技术以及其在通信领域中的应用。

实验一：调制解调实验调制解调是将信息信号转换为适合传输的信号形式的过程。

在实验中，我们使用了模拟调制技术。

首先，我们通过声卡输入一个带通信号，并将其调制成调幅信号。

接着，通过示波器观察和记录调制信号的波形，并利用解调器将其还原为原始信号。

实验二：频谱分析实验频谱分析是对信号在频域上的特性进行研究。

在实验中，我们使用了频谱分析仪来观察信号的频谱分布情况。

首先，我们输入一个具有特定频率和幅度的正弦信号，并使用频谱分析仪来观察其频谱。

然后，我们改变信号的频率和幅度，继续观察和记录频谱的变化情况。

实验三：应用实验在实际通信中，调制解调和频谱分析技术有着广泛的应用。

通过实验三，我们可以了解到这些技术在通信领域中的具体应用。

例如，我们可以模拟调制解调技术在调制解调器中的应用，观察和分析不同调制方式下的信号特性。

同样，我们可以使用频谱分析仪来研究和理解不同信号在传输过程中的频谱分布。

这些实验将帮助我们更好地理解通信系统中的调制解调和频谱分析技术，从而为实际应用提供支持。

结论：通过本次实验，我们对通信原理中的调制解调和频谱分析技术有了更深入的了解。

调制解调是将信息信号转换为适合传输的信号形式，而频谱分析则是对信号的频域特性进行研究。

这些技术在通信领域中有着广泛的应用，对于实际通信系统的设计和优化非常重要。

通过实验的学习和实践，我们能够更好地掌握调制解调和频谱分析的原理和应用，从而提高我们在通信领域中的能力和技术水平。

总结：通过本次实验，我们对通信原理中的调制解调和频谱分析技术进行了学习和实践。

通过实验的过程，我们深入了解了这些技术的原理和应用，并通过观察和记录不同信号的波形和频谱特征，加深了我们对通信原理的理解。

2023年通信原理实验报告

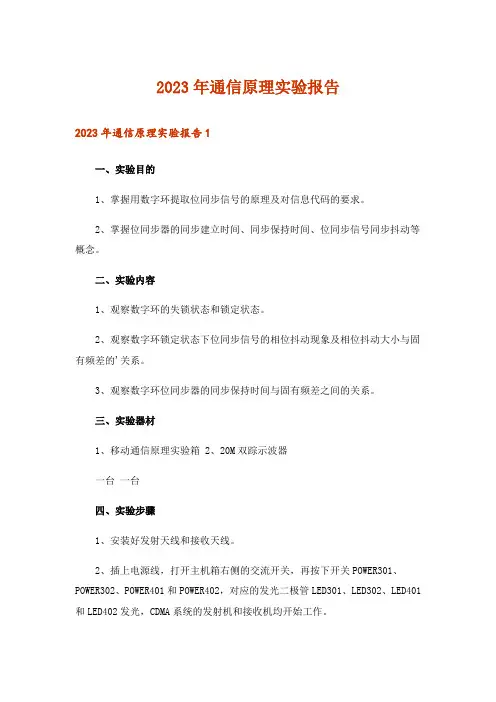

2023年通信原理实验报告2023年通信原理实验报告1一、实验目的1、掌握用数字环提取位同步信号的原理及对信息代码的要求。

2、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。

二、实验内容1、观察数字环的失锁状态和锁定状态。

2、观察数字环锁定状态下位同步信号的相位抖动现象及相位抖动大小与固有频差的'关系。

3、观察数字环位同步器的同步保持时间与固有频差之间的关系。

三、实验器材1、移动通信原理实验箱2、20M双踪示波器一台一台四、实验步骤1、安装好发射天线和接收天线。

2、插上电源线，打开主机箱右侧的交流开关，再按下开关POWER301、POWER302、POWER401和POWER402，对应的发光二极管LED301、LED302、LED401和LED402发光，CDMA系统的发射机和接收机均开始工作。

3、发射机拨位开关“信码速率”、“扩频码速率”、“扩频”均拨下，“编码”拨上，接收机拨位开关“信码速率”、“扩频码速率”、“跟踪”均拨下，“调制信号输入”和“解码”拨上。

此时系统的信码速率为1Kbit/s，扩频码速率为100Kbit/s。

将“第一路”连接，“第二路”断开，这时发射机发射的是第一路信号。

将拨码开关“GOLD3置位”拨为与“GOLD1置位”一致。

4、根据实验四中步骤8～11的方法，调节“捕获”和“跟踪”旋钮，使接收机与发送机GOLD码完全一致。

5、根据实验五中步骤6～7的方法，调节“频率调节”旋钮，恢复出相干载波。

6、用示波器双踪同时观察“整形前”和“整形电平”，并将双通道置于直流耦合，零电平、电压设为一致。

调节“整形”旋钮，使整形电平置于“整形前”波形上部凸出部分。

用示波器观察“整形后”的波形，并与“整形前”比较，如完全相同，则整形电平调节正确。

7、用示波器观察接收机“BS”信号，该点即为接收机恢复出的位同步信号，将其与发射机的“S1-BS”进行比较。

8、改变系统的信码速率，按“发射机复位”和“接收机复位”键，通过与发射机的“S1-BS”对比观察“BS”信号的变化。

实验3 ASK调制与解调实验报告

提取的位同步信号波形：
（采用双踪示波器比较信号源的位同步波形与提取的位同步信号波形，它们应当一致，表示发送端与接收端的码元宽度是一样的）
ASK解调输出波形：
（采用双踪示波器比较提取的位同步信号波形与ASK解调输出波形，从而可以得到数字信号，它与我们在SW01、SW02、SW03设置的数字信号应该一致）
OUT2测试点输出波形：（即ASK调幅波经半波整流器后的信号输出波形）
OUT3测试点输出波形：（即ASK调幅波经低通滤波器后的信号输出波形）
ASK—OUT测试点输出波形：（即ASK调幅波经电压比较器后的信号输出波形，未经同步判决。波形与ASK判决电压调节的调节幅度有关）
a、ASK判决电压调节过高，误判为0的概率增加：
（采用双踪示波器比较ASK基带输入波形与ASK—OUT测试点输出波形）
b、ASK判决电压调节过低，误判为1的概率增加：
（采用双踪示波器比较ASK基带输入波形与ASK—OUT测试点输出波形）
c、适当调节ASK判决电压，使ASK—OUT输出波形与ASK基带输入波形最接近：
（采用双踪示波器比较ASK基带输入波形与ASK—OUT测试点输出波形）
七、实验思考题解答
1、说明用键控法产生2ASK信号的方法。
2、调节判决电平，当它过大或过小时会出现误码，说明为什么会产生误码。
八、调试中遇到的问题及解决方法
现代通信原理
实验室名称：通信原理实验室实验日期：年月日
学院班级、Biblioteka 号姓名实验项目名称
ASK调制与解调实验
指导
教师
一、实验目的
二、实验内容
三、实验仪器
四、实验原理
五、实验步骤
六、实验结果及分析
ASK基带输入：信号源测试点NRZ输出的NRZ码

通信原理实验_实验报告

一、实验名称通信原理实验二、实验目的1. 理解通信原理的基本概念和原理；2. 掌握通信系统中的调制、解调、编码和解码等基本技术；3. 培养实际操作能力和分析问题能力。

三、实验内容1. 调制与解调实验（1）实验目的：验证调幅（AM）和调频（FM）调制与解调的基本原理；（2）实验步骤：1. 准备实验设备：调幅调制器、调频调制器、解调器、示波器、信号发生器等；2. 设置调制器参数，生成AM和FM信号；3. 将调制信号输入解调器，观察解调后的信号波形；4. 分析实验结果，比较AM和FM调制信号的特点；（3）实验结果与分析：通过实验，观察到AM和FM调制信号的特点，验证了调制与解调的基本原理。

2. 编码与解码实验（1）实验目的：验证数字通信系统中的编码与解码技术；（2）实验步骤：1. 准备实验设备：编码器、解码器、示波器、信号发生器等；2. 设置编码器参数，生成数字信号；3. 将数字信号输入解码器，观察解码后的信号波形；4. 分析实验结果，比较编码与解码前后的信号特点；（3）实验结果与分析：通过实验，观察到编码与解码前后信号的特点，验证了数字通信系统中的编码与解码技术。

3. 信道模型实验（1）实验目的：验证信道模型对通信系统性能的影响；（2）实验步骤：1. 准备实验设备：信道模型仿真软件、信号发生器、示波器等；2. 设置信道模型参数，生成模拟信号；3. 将模拟信号输入信道模型，观察信道模型对信号的影响；4. 分析实验结果，比较不同信道模型下的信号传输性能；（3）实验结果与分析：通过实验，观察到不同信道模型对信号传输性能的影响，验证了信道模型在通信系统中的重要性。

4. 通信系统性能分析实验（1）实验目的：分析通信系统的性能指标；（2）实验步骤：1. 准备实验设备：通信系统仿真软件、信号发生器、示波器等；2. 设置通信系统参数，生成模拟信号；3. 仿真通信系统，观察系统性能指标；4. 分析实验结果，比较不同参数设置下的系统性能；（3）实验结果与分析：通过实验，观察到不同参数设置对通信系统性能的影响，验证了通信系统性能分析的重要性。

通信原理帧实验报告(3篇)

第1篇一、实验目的1. 理解通信系统中帧的概念和作用。

2. 掌握帧的组成和格式。

3. 学习帧同步和错误检测的方法。

4. 通过实验加深对帧同步和错误检测的理解。

二、实验器材1. 实验箱2. 信号发生器3. 示波器4. 计算机及通信原理实验软件三、实验原理帧是通信系统中的一种基本数据传输单位，由多个数据位组成。

帧的格式通常包括同步头、地址域、控制域、信息域和校验域等部分。

帧同步是指接收端能够正确识别每个帧的开始和结束，以保证数据的正确传输。

错误检测则用于检测传输过程中可能出现的错误，以保证数据的完整性。

四、实验步骤1. 帧格式设置- 在通信原理实验软件中设置帧的格式，包括同步头、地址域、控制域、信息域和校验域的长度和格式。

2. 帧发送- 使用信号发生器生成待发送的帧，并通过实验箱发送到接收端。

3. 帧接收- 接收端通过实验箱接收发送端发送的帧，并使用示波器观察接收到的信号。

4. 帧同步- 在接收端使用帧同步方法（如循环冗余校验CRC）检测接收到的帧是否同步。

5. 错误检测- 在接收端使用错误检测方法（如奇偶校验、海明码等）检测接收到的帧是否出现错误。

6. 结果分析- 分析帧同步和错误检测的结果，验证帧的完整性和正确性。

五、实验结果与分析1. 帧同步- 通过实验，发现使用循环冗余校验CRC方法可以有效地实现帧同步。

当接收到的帧的CRC校验码与发送端的校验码一致时，认为帧同步成功。

2. 错误检测- 通过实验，发现使用奇偶校验方法可以检测出传输过程中的一些错误。

当接收到的帧的奇偶校验位与发送端的奇偶校验位不一致时，认为帧出现错误。

3. 帧格式对同步和错误检测的影响- 通过实验，发现帧格式对同步和错误检测的影响较大。

当帧格式不合理时，可能会导致同步失败或错误检测不准确。

六、实验总结本次实验通过实验箱和通信原理实验软件，实现了帧的发送、接收、同步和错误检测。

通过实验，加深了对通信系统中帧的概念、作用、格式以及帧同步和错误检测方法的理解。

通信原理实验(3)

实验三脉冲编码调制与解调实验一、实验目的1、掌握脉冲编码调制与解调的原理。

2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。

3、了解脉冲编码调制信号的频谱特性。

4、了解大规模集成电路TP3067的使用方法。

二、实验内容1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。

2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。

3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。

4、观察脉冲编码调制信号的频谱。

三、实验仪器1、信号源模块2、模拟信号数字化模块3、频谱分析模块（可选）4、终端模块（可选）5、20M双踪示波器一台6、音频信号发生器（可选）一台7、立体声单放机（可选）一台8、立体声耳机（可选）一副9、连接线若干四、实验原理先规定模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。

如果发送端用预的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。

脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。

脉码系统原理框图如图3-1所示。

PCM主要包括抽样、量化与编码三个过程。

抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。

国际标准化的PCM码组（电话语音）是用八位码组代表一个抽样值。

编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。

预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。

图3-1 PCM 系统原理框图在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码。

通信原理实验报告北理工

竭诚为您提供优质文档/双击可除通信原理实验报告北理工篇一：通信原理实验报告通信原理实验报告三、实验目的1、掌握Agilent公司mso6012A混合信号数字示波器的使用。

2、熟悉各种波形的参数测量和存取方法以及文件格式。

3、了解nwpu-804mZh通信实验箱的结构与信号源模块的工作原理。

4、掌握信号源模块的使用方法。

四、实验原理：1、打开实验箱，向右平移拆卸箱盖。

2、nwpu-804mZh通信原理实验箱的规格为“9u115x166+5±12”，结构为9单元可拆卸模块式，每个单元pcb板尺寸为115x166mm，4枚供电触点可提供+5V和±12V三路直流电源，每个单元由1枚触点和两个固定螺栓完成接地。

3、信号源模块的模拟信号源部分方框图：工作原理：正弦波、方波、锯齿波、三角波一个周期的点数据被以不同的地址存入波形数据存储器中，单片机根据波形选择开关和频率调节器送入的信息，一方面发出控制信号给cpLD调制cpLD中分频器的分频比，并将分频后的频率通过驱动数码管显示出来，另一方面通过控制cpLD使其输出与波形选择及分频比输出的频率相对应的地址信号到波形数据存储器中，然后输出的波形的数字信号依次通过D/A 转换器、滤波器、放大器得到所需要的模拟信号。

4、信号源模块的数字信号源部分方框图：工作原理：数字部分为实验箱提供以2m为基频分频比1～9999的bs、2bs、Fs信号及24位的nRZ码，并提供1m、256K、64K、32K、8K的方波信号。

信号源数字部分信号是直接由cpLD分频得到的。

1、首先将24m的有源晶振三分频得到8m的时钟信号。

2、然后通过可预置的分频电路（分频比1～9999），由于经可预置分频器出来的信号是窄脉冲，因此通过D触发器二分频将其变为占空比是50％的信号，因此从cpLD得到的bs信号频率是以2m为基频进行1～9999分频。

3、bs信号经过一个24分频的电路得到一个窄脉冲即是Fs信号。

通信原理实验报告三主要数字调制系统的抗误码性能的仿真比较

实验三主要数字调制系统的抗误码性能的仿真比较一、实验目的1.熟悉2ASK、2FSK、2PSK、2DPSK等各种调制方式；2.学会对2ASK、2FSK、2PSK、2DPSK等相应的主要解调方式下（分相干与非相干）的误码率进行统计；3.学会分析误码率与信噪比间的关系。

二、实验内容设定噪声为高斯白噪声, 对2ASK、2FSK、2PSK、2DPSK等各种调制方式及相应的主要解调方式下（分相干与非相干）的误码率进行统计, 并与理论值进行比较, 以图形方式表示误码率与信噪比间的关系。

三、实验原理2ASK: 有两种解调方法: 非相干解调（包络检波法）和相干解调（同步检测法）。

其中包络检波法不需相干载波, 利用e0(t)波形振幅变化表示信息的特点, 取出其包络, 经抽样判决即可恢复数码。

相干解调需要与相干载波相乘。

2FSK: 常用的解调方法: 非相干解调（包络检波法）；相干解调；鉴频法；过零检测法及差分检波法。

将2FSK信号分解为上下两路2ASK信号分别进行解调。

其中的抽样判决是直接比较两路信号抽样值的大小, 可以不专门设置门限。

判决规则应与调制规则相呼应。

例如,若调制时规定“1”-》载频f1, 则接收时应规定: 上支路样值>下支路样值判为1, 反之则判为0.2PSK: 该方式中载波的相位随调制信号“1”或“0”而改变, 通常用相位0°或180°来分别表示“1”或“0”。

2PSK信号是以一个固定初相的未调载波为参考的。

解调时必须有与此同频同相的同步载波。

而2PSK信号是抑制载波的双边带信号, 不存在载频分量, 因而无法从已调信号中直接用滤波法提取本地载波。

只有采用非线性变换, 才能产生新的频率分量。

2DPSK: 由于2DPSK信号对绝对码{an}来说是相对移相信号, 对相对码{bn}来说是绝对移相信号。

因此, 只需在2PSK调制器前加一个差分编码器即可产生2DPSK信号。

解调：1、极性比较法（码变换法）（相干解调）, 此法即是2PSK解调加差分移码。

她通信原理实验报告(3篇)

第1篇一、实验目的1. 理解通信系统的基本组成和原理。

2. 掌握模拟通信和数字通信的基本知识。

3. 通过实验，验证通信系统中的调制、解调、编码、解码等基本过程。

二、实验器材1. 通信原理实验平台2. 信号发生器3. 示波器4. 数字信号发生器5. 计算机及实验软件三、实验原理通信原理实验主要涉及模拟通信和数字通信两个方面。

模拟通信是将模拟信号通过调制、传输、解调等过程实现信息传递；数字通信则是将数字信号通过编码、传输、解码等过程实现信息传递。

四、实验内容及步骤1. 模拟通信实验（1）调制实验① 打开通信原理实验平台，连接信号发生器和示波器。

② 设置信号发生器输出正弦波信号，频率为1kHz，幅度为1V。

③ 将信号发生器输出信号接入调制器，选择调幅调制方式。

④ 通过示波器观察调制后的信号波形，记录调制信号的幅度、频率和相位变化。

⑤ 调整调制参数，观察调制效果。

（2）解调实验① 将调制后的信号接入解调器，选择相应的解调方式（如包络检波、同步检波等）。

② 通过示波器观察解调后的信号波形，记录解调信号的幅度、频率和相位变化。

③ 调整解调参数，观察解调效果。

2. 数字通信实验（1）编码实验① 打开数字信号发生器，生成二进制信号序列。

② 将信号序列接入编码器，选择相应的编码方式（如曼彻斯特编码、差分曼彻斯特编码等）。

③ 通过示波器观察编码后的信号波形，记录编码信号的时序和幅度变化。

（2）解码实验① 将编码后的信号接入解码器，选择相应的解码方式。

② 通过示波器观察解码后的信号波形，记录解码信号的时序和幅度变化。

五、实验结果与分析1. 模拟通信实验结果（1）调制实验：调制信号的幅度、频率和相位发生了变化，实现了信息的传递。

（2）解调实验：解调信号的幅度、频率和相位与原始信号基本一致，验证了调制和解调过程的有效性。

2. 数字通信实验结果（1）编码实验：编码后的信号波形符合编码方式的要求，实现了信息的编码。

（2）解码实验：解码后的信号波形与原始信号基本一致，验证了编码和解码过程的有效性。

通信原理实验报告设想(3篇)

第1篇一、实验目的本次实验旨在通过一系列的通信原理实验，使学生深入理解并掌握通信系统的基本概念、原理和关键技术。

通过实验操作，培养学生动手能力、分析问题和解决问题的能力，同时增强对通信理论知识的实际应用能力。

二、实验内容1. 信号与系统基础实验- 信号波形观察与分析- 信号的时域与频域分析- 系统的时域与频域响应2. 模拟通信原理实验- 模拟调制与解调实验（如AM、FM、PM）- 信道特性分析- 噪声对通信系统的影响3. 数字通信原理实验- 数字调制与解调实验（如2ASK、2FSK、2PSK、QAM）- 数字基带传输与复用- 数字信号处理技术4. 现代通信技术实验- TCP/IP协议栈原理与实现- 无线通信技术（如Wi-Fi、蓝牙）- 物联网通信技术（如ZigBee）5. 通信系统设计实验- 基于MATLAB的通信系统仿真- 通信系统性能分析与优化三、实验步骤1. 实验准备- 熟悉实验原理和实验设备- 编写实验报告提纲- 准备实验数据和分析工具2. 实验操作- 按照实验步骤进行操作，记录实验数据 - 分析实验现象，总结实验规律- 对实验结果进行误差分析3. 实验报告撰写- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会四、实验报告格式1. 封面- 实验报告题目- 学生姓名、学号、班级- 指导教师姓名、职称- 实验日期2. 目录- 实验报告各部分标题及页码3. 正文- 实验目的与背景- 实验原理与步骤- 实验结果与分析- 实验结论与讨论- 实验心得与体会4. 参考文献- 列出实验过程中参考的书籍、论文、网络资源等五、实验报告撰写要求1. 实验报告内容完整、结构清晰、逻辑严谨2. 实验原理阐述准确，实验步骤描述详细3. 实验数据真实可靠，分析结论具有说服力4. 实验报告格式规范，语言表达流畅六、实验报告评价标准1. 实验原理掌握程度2. 实验操作熟练程度3. 实验数据分析能力4. 实验报告撰写质量5. 实验心得体会通过本次通信原理实验，学生将能够全面了解通信系统的基本原理和关键技术，提高实际应用能力，为今后从事通信领域的工作打下坚实基础。

通信原理实验大全(完整版)

通信实验指导书电气信息工程学院目录实验一AM调制与解调实验 (1)实验二FM调制与解调实验 (5)实验三ASK调制与解调实验 (8)实验四FSK调制与解调实验 (11)实验五时分复用数字基带传输 (14)实验六光纤传输实验 (19)实验七模拟锁相环与载波同步 (27)实验八数字锁相环与位同步 (32)实验一 AM调制与解调实验一、实验目的理解AM调制方法与解调方法..二、实验原理本实验中AM调制方法：原始调制信号为1.5V直流＋1KHZ正弦交流信号;载波为20KHZ正弦交流信号;两者通过相乘器实现调制过程..本实验中AM解调方法：非相干解调包络检波法..三、实验所需部件调制板、解调板、示波器、计算机数据采集设备..四、实验步骤1.熟悉实验所需部件..2.按下图接线..3.用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4.结合上述实验结果深入理解AM调制方法与解调方法..实验一参考结果实验二 FM调制与解调实验一、实验目的理解FM调制方法与解调方法..二、实验原理本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号;让其通过V/F 电压/频率转换;即VCO压控振荡器实现调制过程..本实验中FM解调方法：鉴频法电容鉴频＋包络检波＋低通滤波三、实验所需部件调制板、解调板、示波器、计算机数据采集设备..四、实验步骤1.熟悉实验所需部件..2.按下图接线..3.用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4.结合上述实验结果深入理解FM调制方法与解调方法..实验二参考结果实验三 ASK调制与解调实验一、实验目的理解ASK调制方法与解调方法..二、实验原理本实验中ASK调制方法：键控法原始数字信号采用250HZ方波信号代替;载波为2KHZ正弦交流信号;利用方波信号切换开关电路实现调制过程..本实验中ASK解调方法：非相干解调包络检波法..三、实验所需部件调制板、解调板、示波器、计算机数据采集设备..四、实验步骤1.熟悉实验所需部件..2.按下图接线..3.用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4.结合上述实验结果深入理解ASK调制方法与解调方法..实验三参考结果实验四 FSK调制与解调实验一、实验目的理解FSK调制方法与解调方法..二、实验原理本实验中FSK调制方法：键控法原始数字信号采用250HZ方波信号代替;载波分别为2KHZ和1KHZ正弦交流信号;利用方波信号切换开关电路实现调制过程..本实验中FSK解调方法：PLL电路+低通滤波＋抽样判决器..三、实验所需部件调制板、解调板、示波器、计算机数据采集设备..四、实验步骤1.熟悉实验所需部件..2.按下图接线..3.用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4.结合上述实验结果深入理解FSK调制方法与解调方法..实验四参考结果实验五时分复用数字基带传输一、实验目的掌握时分复用数字基带通信系统的基本原理及数字信号传输过程..二、实验原理本实验用数字信源模块、数字终端模块、位同步模块及帧同步模块连成一个理想信道时分复用数字基带通信系统;使系统正常工作..用示波器观察分接后的数据信号、用于数据分接的帧同步信号、位同步信号..三、实验所需部件调制板、解调板、示波器、计算机数据采集设备..四、实验步骤1、熟悉实验所需部件..2、按下图接线..3、用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4、结合上述实验结果深入理解PCM调制方法与解调方法..实验五参考结果实验六光纤传输实验一、实验目的掌握抽样定理;了解时分复用原理;了解光纤的基本原理及传输过程..二、实验原理本实验用PCM调制及解调板、光通信发射及接收板、光纤通信模块组成音乐光纤传输通信系统;使系统正常工作..用示波器观察各测试信号..三、实验所需部件调制板、解调板、发射板、接收板、光纤通信模块、示波器、计算机数据采集设备..四、实验步骤1、熟悉实验所需部件..2、按下图接线..3、用示波器或计算机分别测出上图所示的几个点的波形;并绘制于下面各图中..4、结合上述实验结果深入理解光纤传输方法..实验六参考结果实验七模拟锁相环与载波同步一、实验目的掌握模拟锁相环的工作原理;以及环路的锁定状态、失锁状态、同步带、捕捉带等基本概念..掌握用平方环法从2DPSK信号中提取相干载波的原理及模拟锁相环的设计方法..了解相干载波相位模糊现象产生的原因..二、实验原理通信系统中常用平方环或同相正交环科斯塔斯环从2DPSK信号中提取相干载波..本实验系统的载波同步提取模块用平方环;原理方框图如图7-1所示..模块内部使用+5V、+12V、-12V电压;所需的2DPSK输入信号已在实验电路板上与数字调制单元2DPSK输出信号连在一起..图7-1 载波同步方框图本模块上有以下测试点及输入输出点：• MU 平方器输出测试点;V＞1VP-P＞0.2V• VCO VCO输出信号测试点;VP-P鉴相器输出信号测试点• Ud• CAR-OUT 相干载波信号输出点/测试点图7-1中各单元与电路板上主要元器件的对应关系如下：•平方器U25：模拟乘法器MC1496•鉴相器U23：模拟乘法器MC1496；U24：运放UA741•环路滤波器电阻R25、R68；电容C11•压控振荡器CRY2：晶体；N3、N4：三极管3DG6•放大整形N5、N6：3DG6；U26:A：74HC04•÷2 U27：D触发器7474•移相器U28：单稳态触发器7474•滤波器电感L2；电容C30下面介绍模拟锁相环原理及平方环载波同步原理..锁相环由鉴相器PD、环路滤波器LF及压控振荡器VCO组成;如图7-2所示..u o (t)图7-2 锁相环方框图模拟锁相环中;PD 是一个模拟乘法器;LF 是一个有源或无源低通滤波器..锁相环路是一个相位负反馈系统;PD 检测u i t 与u o t 之间的相位误差并进行运算形成误差电压u d t;LF 用来滤除乘法器输出的高频分量包括和频及其他的高频噪声形成控制电压u c t;在u c t 的作用下、u o t 的相位向u i t 的相位靠近..设u i t=U i sin ωi t+θi t;u o t=U o cos ωi t+θo t;则u d t=U d sin θe t;θe t=θi t-θo t;故模拟锁相环的PD 是一个正弦PD..设u c t=u d tFP;FP 为LF 的传输算子;VCO 的压控灵敏度为K o ;则环路的数学模型如图7-3所示..θi (t)o (t)图7-3 模拟环数学模型当6)(πθ≤t e 时;e d e d U t U θθ=)(sin ;令K d =U d 为PD 的线性化鉴相灵敏度、单位为V/rad;则环路线性化数学模型如图7-4所示..θi (t)θo (t)图7-4 环路线性化数学模型由上述数学模型进行数学分析;可得到以下重要结论：• 当u i t 是固定频率正弦信号θi t 为常数时;在环路的作用下;VCO 输出信号频率可以由固有振荡频率ωo 即环路无输入信号、环路对VCO 无控制作用时VCO 的振荡频率;变化到输入信号频率ωi ;此时θo t 也是一个常数;u d t 、u c t 都为直流..我们称此为环路的锁定状态..定义Δωo =ωi -ωo 为环路固有频差;Δωp 表示环路的捕捉带;ΔωH 表示环路的同步带;模拟锁相环中Δωp <ΔωH ..当|Δωo |<ΔωP 时;环路可以进入锁定状态..当|Δωo |<ΔωH 时环路可以保持锁定状态..当|Δωo |>ΔωP 时;环路不能进入锁定状态;环路锁定后若Δωo 发生变化使|Δωo |>ΔωH ;环路不能保持锁定状态..这两种情况下;环路都将处于失锁状态..失锁状态下u d t 是一个上下不对称的差拍电压;当ωi >ωo ;u d t 是上宽下窄的差拍电压；反之u d t 是一个下宽上窄的差拍电压..• 环路对θi t 呈低通特性;即环路可以将θi t 中的低频成分传递到输出端;θi t 中的高频成分被环路滤除..或者说;θo t 中只含有θi t 的低频成分;θi t 中的高频成分变成了相位误差θe t..所以当u i t 是调角信号时;环路对u i t 等效为一个带通滤波器;离ωi 较远的频率成分将被环路滤掉..• 环路自然谐振频率ωn 及阻尼系数ζ具体公式在下文中给出是两个重要参数..ωn 越小;环路的低通特性截止频率越小、等效带通滤波器的带宽越窄；ζ越大;环路稳定性越好..• 当环路输入端有噪声时;θi t 将发生抖动;ωn 越小;环路滤除噪声的能力越强..实验一中的电荷泵锁相环4046的性能与模拟环相似;所以它可以将一个周期不恒定的信号变为一个等周期信号..对2DPSK 信号进行平方处理后得2/)2cos 1(cos )()(222t t t m t S c c ωω+==;此信号中只含有直流和2ωc 频率成分;理论上对此信号再进行隔直流和二分频处理就可得到相干载波..锁相环似乎是多余的;当然并非如此..实际工程中考虑到下述问题必须用锁相环：• 平方电路不理想;其输出信号幅度随数字基带信号变化;不是一个标准的二倍频正弦信号..即平方电路输出信号频谱中还有其它频率成分;必须滤除.. • 接收机收到的2DPSK 信号中含有噪声本实验系统为理想信道;无噪声;因而平方电路输出信号中也含有噪声;必须用一个窄带滤波器滤除噪声..• 锁相环对输入电压信号和噪声相当于一个带通滤波器;我们可以选择适当的环路参数使带通滤波器带宽足够小..对于本模拟环;ωn 、ζ、环路等效噪声带宽B L 及等效带通滤波器的品质因数Q 的计算公式如下：L n L n d n B fQ B C R C R R K K o21168116825o,)41(8,2,)(=+==+=ζζωωζω 式中f o =4.433×106HZ;等于载频的两倍..设计环路时通过测量得到K d 、K o ;一般选ζ值为0.5~1;根据任务要求选定ωn后即可求得环路滤波器的元件值..当固有频差为0时;模拟环输出信号的相位超前输入相位90︒;必须对除2电路输出信号进行移相才能得到相干载波..移相电路由两个单稳态触发器U28:A 和U28:B 构成..U28:A 被设置为上升沿触发;U28:B 为下降沿触发;故改变U28:A 输出信号的宽度即可改变U28:B 输出信号的相位;从而改变相干载波的相位..此移相电路的移相范围小于90︒..在锁定状态下微调C 34也会改变输出信号与输入信号的相位关系为什么;请思考..可对相干载波的相位模糊作如下解释..在数学上对cos2ωct进行除2运算的结果是cosωc t或-cosωct..实际电路也决定了相干载波可能有两个相反的相位;因二分频器的初始状态可以为“0”也可以是“1”..三、实验所需部件数字信源单元、数字调制单元和载波同步单元..四、实验步骤环路锁定时ud为直流、环路输入信号频率等于反馈信号频率此锁相环中即等于VCO信号频率..环路失锁时ud为差拍电压;环路输入信号频率与反馈信号频率不相等..本环路输入信号频率等于2DPSK载频的两倍;即等于调制单元CAR信号频率的两倍..环路锁定时VCO信号频率等于CAR-OUT信号频率的两倍..所以环路锁定时调制单元的CAR和载波同步单元的CAR-OUT频率完全相等..根据上述特点可判断环路的工作状态;具体实验步骤如下：1观察锁定状态与失锁状态打开电源后用示波器观察ud ;若ud为直流;则调节载波同步模块上的可变电容C 34;ud随C34减小而减小;随C34增大而增大为什么请思考;这说明环路处于锁定状态..用示波器同时观察调制单元的CAR和载波同步单元的CAR-OUT;可以看到两个信号频率相等..若有频率计则可分别测量CAR和CAR-OUT频率..在锁定状态下;向某一方向变化C34;可使ud由直流变为交流;CAR和CAR-OUT频率不再相等;环路由锁定状态变为失锁..接通电源后ud 也可能是差拍信号;表示环路已处于失锁状态..失锁时ud的最大值和最小值就是锁定状态下ud的变化范围对应于环路的同步范围..环路处于失锁状态时;CAR和CAR-OUT频率不相等..调节C34使ud的差拍频率降低;当频率降低到某一程度时ud会突然变成直流;环路由失锁状态变为锁定状态..2测量同步带与捕捉带环路处于锁定状态后;慢慢增大C34;使ud增大到锁定状态下的最大值ud1此值不大于+12V；继续增大C34;ud变为交流上宽下窄的周期信号;环路失锁..再反向调节减小C34;ud的频率逐渐变低;不对称程度越来越大;直至变为直流..记环路刚刚由失锁状态进入锁定状态时鉴相器输出电压为ud2；继续减小C34;使ud减小到锁定状态下的最小值ud3；再继续减小C34;ud变为交流下宽上窄的周期信号;环路再次失锁..然后反向增大C34;记环路刚刚由失锁状态进入锁定状态时鉴相器输出电压为ud4..令ΔV1=ud1- ud3;ΔV2=ud2- ud4;它们分别为同步范围内及捕捉范围内环路控制电压的变化范围;可以发现ΔV1＞ΔV2..设VCO的灵敏度为KHZ/V;则环路同步带ΔfH及捕捉带ΔfP 分别为：ΔfH=KΔV1/2 ;ΔfP=KΔV2/2 ..应说明的是;由于VCO是晶体压控振荡器;它的频率变化范围比较小;调节C34时环路可能只能从一个方向由锁定状态变化到失锁状态;此时可用ΔfH =Kud1-6或Δf H =K 06-u d3、Δf P =K 0u d2-6或Δf P =K 06-u d4来计算同步带和捕捉带;式中6为u d 变化范围的中值单位：V..作上述观察时应注意：• u d 差拍频率低但幅度大;而CAR 和CAR-OUT 的频率高但幅度很小;用示波器观察这些信号时应注意幅度旋钮和频率旋钮的调整..• 失锁时;CAR 和CAR-OUT 频率不相等;但当频差较大时;在鉴相器输出端电容的作用下;u d 幅度较小..此时向某一方向改变C 34;可使u d 幅度逐步变大、频率逐步减小、最后变为直流;环路进入锁定状态..• 环路锁定时;u d 不是一个纯净的直流信号;在直流电平上叠加有一个很小的交流信号..这种现象是由于环路输入信号不是一个纯净的正弦信号所造成的.. 4. 观察环路的捕捉过程先使环路处于失锁定状态;慢慢调节C 34;使环路刚刚进入锁定状态后;关闭电源开关;然后再打开电源;用示波器观察u d ;可以发现u d 由差拍信号变为直流的变化瞬态过程..u d 的这种变化表示了环路的捕捉过程..5. 观察相干载波相位模糊现象使环路锁定;用示波器同时观察调制单元的CAR 和载波同步单元的CAR-OUT 信号;调节电位器P 1或微调电容C 34使两者成为反相或同相..反复断开、接通电源可以发现这两个信号有时同相、有时反相..五、实验报告要求1. 总结锁相环锁定状态及失锁状态的特点..2. 设K 0=18 HZ/V ;根据实验结果计算环路同步带Δf H 及捕捉带Δf P ..3. 由公式116825o )(C R R K K d n +=ω及n CR ωζ21168=计算环路参数ωn 和ζ;式中K d =6 V/rad;K o =2π×18 rad/s.v;R 25=2×104 Ω;R 68=5×103 Ω;C 11=2.2×10-6 F ..f n =ωn /2π应远小于码速率;ζ应大于0.5..4. 总结用平方环提取相干载波的原理及相位模糊现象产生的原因..5. 设VCO 固有振荡频率f 0 不变;环路输入信号频率可以改变;试拟订测量环路同步带及捕捉带的步骤..实验八数字锁相环与位同步一、实验目的掌握数字锁相环工作原理以及触发式数字锁相环的快速捕获原理..掌握用数字环提取位同步信号的原理及对信息代码的要求..掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念..二、实验原理可用窄带带通滤波器;锁相环来提取位同步信号..实验一中用模数混合锁相环电荷泵锁相环提取位同步信号;它要求输入信号是一个准周期数字信号..实验三中的模拟环也可以提取位同步信号;它要求输入准周期正弦信号..本实验使用数字锁相环提取位同步信号;它不要求输入信号一定是周期信号或准周期信号;其工作频率低于模数环和模拟环..用于提取位同步信号的数字环有超前滞后型数字环和触发器型数字环;此实验系统中的位同步提取模块用的是触发器型数字环;它具有捕捉时间短、抗噪能力强等特点..位同步模块原理框图如图8-1所示..其内部仅使用+5V电压..图8-1 位同步器方框图位同步模块有以下测试点及输入输出点：• S-IN 基带信号输入点/测试点2个• BS-OUT 位同步信号输出点/测试点3个图8-1中各单元与电路板上元器件的对应关系如下：•晶振CRY3：晶体；U39：7404•控制器U48：或门7432；U41：计数器74190•鉴相器U40：D触发器7474•量化器U45：可编程计数器8254•数字环路滤波器由软件完成•数控振荡U46、U45：8254•脉冲展宽器U47：单稳态触发器74123位同步器由控制器、数字锁相环及脉冲展宽器组成;数字锁相环包括数字鉴相器、量化器、数字环路滤波器、数控振荡器等单元..下面介绍位同步器的工作原理..数字锁相环是一个单片机系统;主要器件是单片机89C51及可编程计数器8254..环路中使用了两片8254;共六个计数器;分别表示为8254A 0、8254A 1、8254A 2、8254B 0、8254B 1、8254B 2..它们分别工作在M 0、M 1、M 2三种工作模式..M 0为计数中断方式;M 1为单稳方式;M2为分频方式..除地址线、数据线外;每个8254芯片还有时钟输入端C 、门控信号输入端G 和输出端O ..数字鉴相器电原理图及波形图如图8-2a 、图8-2b 所示..输出信号宽度正比于信号u i 及u o 上升沿之间的相位差;最大值为u i 的码元宽度..称此鉴相器为触发器型鉴相器;称包含有触发器型鉴相器的数字环路为触发器型数字锁相环..u i (b) 波形(a) 电路u du o图8-2 数字鉴相器量化器把相位误差变为多进制数字信号;它由工作于M 0方式、计数常数为N 0的8254 B 2完成N 0为量化级数;此处N 0=52..u d 作为8254B 2的门控信号;u d 为高电平时8254B 2进行减计数;u d 为低电平时禁止计数;计数结束后从8254B 2读得的数字为N d = N 0-N ’d 8-1式中N ’d 为u d 脉冲宽度的量化值下面用量化值表示脉冲宽度和时间间隔;N 0≥N ’d ;读数结束后再给8254B 2写入计数常数N 0..读数时刻由8254A 2控制;它工作在M 1模式;计数常数为N 0;u i 作为门控信号..一个u i 脉冲使8254A 2产生一个宽度为N 0的负脉冲;倒相后变为正脉冲送到89C51的1INT 端;而89C51的外中断1被设置为负跳变中断申请方式..由于8254A 2产生的脉冲宽度不小于u d 脉冲宽度且它们的前沿处于同一时刻;所以可以确保中断申请后对8254B 2读数时它已停止计数..数字环路滤波器由软件完成..可采用许多种软件算法;一种简单有效的方法是对一组N 0作平均处理..设无噪声时环路锁定后u i 与u o 的相位差为N 0/2;则在噪声的作用下;锁定时的相位误差可能大于N 0/2也可能小于N 0/2..这两种情况出现的概率相同;所以平均处理可以减小噪声的影响;m 个N d 值的平均值为∑==mi did m NN 18-2数字滤波器的输出为N c = N o / 2 + N d 8-3数控振荡器由四个8254计数器及一些门电路构成;其原理框图如图8-3所示;图中已注明了各个计数器的工作方式和计数常数..以下分析环路的锁定状态及捕捉过程;此时不考虑噪声的影响..图8-3 数控振荡器环路开始工作时;软件使8254B0和8254B1输出高电平;从而使8254A1处于计数工作状态、8254B1处于停止计数状态;G6处于开启状态;8254A1输出一个周期为N的周期信号..若环路处于锁定状态;则N’d =N/2;由式8-1及式8-2得Nd=N/2..此时89c51的P1.4口不输出触发脉冲;8254A输出端仍保持初始化时的高电平;从而使8254B0的门控端G保持低电平、输出端O保持高电平..这样可保持8254A1、8254B1的工作状态不变、环路仍处于锁定状态..若环路失锁;则N’d ≠N/2;Nd≠N/2;P1.4口输出一个正脉冲u2;在u2作用下;8254A输出一个宽度为N的负脉冲;倒相后变为正脉冲u3送给与门G2..G2的另一个输入信号u1来自8254A1..在G1输出的宽度为N的正脉冲持续时间内;8254A1一定有也只有一个负脉冲信号输入;此负脉冲经G4倒相后与G1输出的正脉冲相与后给8254B的G端送一个触发信号u4..在u4的作用下;8254B0输出一个宽度为N-2的负脉冲..在这段时间内;8254A1停止计数工作;8254B1进行减计数且在此时间内的最后一个时钟周期输出一个负脉冲..8254B输出的负脉冲的后沿重新启动8254A1;使它重新作÷N分频..设m=1;上述过程的有关波形如图8-4所示;图中uO为环路锁定状态下数控振荡器的输出信号..由图8-4可见;不管失锁时相位误差多少不会大于N;只要对数控振荡器作一次调整;就可使环路进入锁定状态;从而实现快速捕捉..程序流程如图8-5所示;输入信号ui 使IE1置“1”;且使8254B2计数;对IE1进行位操作时又使之置“0”..由于量化误差;故当Nd 为N／2;N/2＋1或N/2－1时;环路皆处于锁定状态;不对数控振荡器进行调整..程序中令m=16;进行16次鉴相后做一次平均运算;若发现环路失锁;则对数控振荡器进行一次调整..控制器的作用是保证每次对8254B2进行读操作之前鉴相器只输出一个正脉冲;它由或门7432U5:B及16分频器74190U13组成..uiu1u 2u 3u4u5u6uOu’O图8-4 捕获过程波形当数字环输入信号的码速率与数控振荡器的固有频率完全相同时;环路锁定后输入信号与反馈信号即位同步信号的相位关系是固定的且符合抽样判决器的要求当然开环时它们的相位误差也是固定的;但不符合抽样判决器的要求..输入信号码速率决定于发送端的时钟频率;数控振荡器固有频率决定于位同步器的时钟频率和数控振荡器固有分频比..由于时钟信号频率稳定度是有限的;故这两个时钟信号的频率不可能完全相同;因此锁相环输入信号码速率与数控振荡器固有频率不可能完全相等即环路固有频差不为0..数字环位同步器是一个离散同步器;只有当输入信号的电平发生跳变时才可能对输入信号的相位和反馈信号的相位进行比较从而调整反馈信号的相位;在两次相位调整的时间间隔内;反馈信号的相位相对于输入信号的相位是变化的;即数字环位同步器提取的位同步信号的相位是抖动的;即使输入信号无噪声也是如此..图8-5 锁相环程序流程显然;收发时钟频率稳定度越高;数字环的固有频差就越小;提取的位同步信号的相位抖动范围越小..反之;对同步信号的相位抖动要求越严格;则收发时钟的频率稳定度也应越高..位同步信号抖动范围还与数字位同步器输入信号的连“1”或“0”个数有关;连“1”或“0”个数越多;两次相位调整之间的时间间隔越长;位同步信号的相位抖动越大..对于NRZ码来说;允许其连“1”、连“0”的个数决定于数字环的同步保持时间tc ..tc与收发时钟频率稳定度ε、码速率RB、允许的同步误差最大值πη2的关系为：t C =η/2RBεt C 的定义是：位同步器输入信号断开后;收发位同步信号相位误差不超过πη2的时间..用模拟环位同步器或模数环位同步器提取的位同步信号的相位抖动与固有频差无关;但随信息码连“1”、连“0”的个数增多而增大..三、实验所需部件数字信源单元和位同步单元..四、实验步骤1、熟悉位同步单元工作原理..将数字信源单元的NRZ-OUT连接到位同步单元的S-IN点;接通实验箱电源..调整信源模块的K1、K2、K3开关;使NRZ-OUT的连“0”和连“1”个数较少..2、观察数字环的锁定状态和失锁状态..将示波器的两个探头分别接数字信源单元的NRZ-OUT和位同步单元的BS-OUT;调节位同步单元上的可变电容C;观察数字环的锁定状态和失锁状态..锁定时2BS-OUT信号上升沿位于NRZ-OUT信号的码元中间且在很小范围内抖动；失锁时;BS-OUT的相位抖动很大;可能超出一个码元宽度范围;变得模糊混乱..3、观察位同步信号抖动范围与位同步器输入信号连“1”或连“0”个数的关系..调节可变电容使环路锁定且BS-OUT信号相位抖动范围最小即固有频差最小;增大NRZ-OUT信号的连“0”或连“1”个数;观察BS-OUT信号的相位抖动变化情况..4、观察位同步器的快速捕捉现象、位同步信号相位抖动大小及同步保持时间与环路固有频差的关系..先使BS-OUT信号的相位抖动最小;按一下复位键;观察NRZ-OUT与BS-OUT信号的之间的相位关系变化快慢情况;再按一下复位键;观察快速捕捉现象位同步信号BS-OUT的相位一步调整到位..再微调位同步单元上的可变电容即增大固有频差当BS-OUT相位抖动增大时按一下复位键;观察NRZ-OUT信号与BS-OUT信号的相位关变化快慢情况并与固有频差最小时进行定性比较..五、实验报告要求1、数字环位同步器输入NRZ码连“1”或连“0”个数增加时;提取的位同步信号相位抖动增大;试解释此现象..的η倍;2、设数字环固有频差为Δf;允许同步信号相位抖动范围为码元宽度TS及允许输入的NRZ码的连“1”或“0”个数最大值..求同步保持时间tC3、数字环同步器的同步抖动范围随固有频差增大而增大;试解释此现象..4、若将AMI码或HDB码整流后作为数字环位同步器的输入信号;能否提取出位3同步信号为什么对这两种码的信息代码中连“1”个数有无限制对AMI码的信码的信息代码中连“0”个数有无限制为息代码中连“0”个数有无限制对HDB3什么5、试提出一种新的环路滤波器算法;使环路具有更好的抗噪能力..6、试解释本实验使用的数字锁相环快速捕捉机理;并与超前滞后型数字环进行比较..。

通信原理实验报告（8份）

通信原理实验报告(8份)姓名：学号：通信原理实验报告姓名：姓名：学号：实验一HDB3码型变换实验一、实验目的了解几种常用的数字基带信号的特征和作用。

掌握HDB3码的编译规则。

了解滤波法位同步在的码变换过程中的作用。

二、实验器材主控&信号源、2号、8号、13号模块双踪示波器连接线三、实验原理1、HDB3编译码实验原理框图各一块一台若干姓名：学号：HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

而HDB3编码由于需要插入破坏位B，因此，在编码时需要缓存3bit的数据。

当没有连续4个连0时与AMI编码规则相同。

当4个连0时最后一个0变为传号A，其极性与前一个A的极性相反。

若该传号与前一个1的极性不同，则还要将这4个连0的第一个0变为B，B的极性与A相同。

实验框图中编码过程是将信号源经程序处理后，得到HDB3-A1和HDB3-B1两路信号，再通过电平转换电路进行变换，从而得到HDB3编码波形。

同样AMI译码只需将所有的±1变为1，0变为0即可。

而HDB3译码只需找到传号A，将传号和传号前3个数都清0即可。

传号A的识别方法是：该符号的极性与前一极性相同，该符号即为传号。

实验框图中译码过程是将HDB3码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤姓名：学号：实验项目一HDB3编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证HDB3编译码规则。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【HDB3编译码】→【256K归零码实验】。

将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。

姓名：学号：3、此时系统初始状态为：编码输入信号为256K的PN序列。

4、实验操作及波形观测。

北航通信原理实验报告

竭诚为您提供优质文档/双击可除北航通信原理实验报告篇一：通信原理实验报告实验3:基带传输系统实验一．实验目的1.了解nyquist基带传输设计准则2.熟悉升余弦基带传输信号的特点3.掌握眼图信号的观察方法4.学习评价眼图信号的基本方法二．实验内容1、?=0升余弦滤波成形信号观察(1)准备工作(2)以发送时钟（Tpm01）作同步，观测发送信号（Tpi03）的波形。

观察过零点抖动与眼皮厚度(3)用Kg02输入不同的测试数据，观察Tpi03的信号。

0/1码时Tpi03的信号11101010时Tpi03的信号2、?=1、?=0.4、?=.4开根号升余弦滤波的眼图观察(1)准备工作：除Kg04外，其余同步骤1。

Kg?04设置成=1、?=0.4、?=.4开根号升余弦滤波状态（2）以发送时钟作同步，观测发送信号（Tpi03）的波形。

观察过零点抖动与眼皮厚度，记录Tpm02、Tpm03波形?=1时发送信号（Tpi03）的波形?=0.4时发送信号（Tpi03）的波形?=0.4开根号时发送信号（Tpi03）的波形?=1时Tpm02的波形?=0.4时Tpm02的波形?=0.4开根号Tpm02的波形?=1时Tpm03的波形?=0.4时Tpm03的波形?=0.4开根号时Tpm03的波形2（3）用Kg02输入不同的测试数据，观察Tpi03的信号。

记录Tpm02、Tpm03的波形?=111101010时Tpi03的信号?=10/1时Tpi03的信号?=0.411101010时Tpi03的信号?=0.40/1时Tpi03的信号?=0.4开根号11101010时Tpi03的信号?=0.4开根号0/1时Tpi03的信号Tmp03的波形三．实验结果与分析1、写出眼图正确的观察方法答:（1）最佳抽样时刻是“眼睛”张开最大的时刻。

(2)定时误差灵敏度是眼图斜边的斜率。

斜率越大，对位定时误差越敏感。

(3)图的阴影区的垂直高度表示抽样时刻上信号受噪声干扰的畸变程度。

通信原理实验报告3码型变换实验第6组

通信原理实验报告班级：组号：06 时间：2015/11/12成员：学号：实验三码型变换实验一、实验目的1、了解数字基带传输的常用码型。

2、掌握BPH、CMI、AMI、HDB3四种典型传输码型的编码规则。

二、实验内容1、BPH码变换与反变换。

2、CMI码变换与反变换。

3、AMI码变换与反变换。

4、HDB3码变换与反变换。

三、实验仪器1、信号源模块一块2、码型变换模块一块3、 20M双踪示波器一台四、实验步骤（若码型太长，示波器单张图片无法清晰显示，可调整至2~3张图片记录）1、插上电源线，打开主机箱右侧的交流开关，再分别按下两个模块中的电源开关，对应的发光二极管灯亮，两个模块均开始工作。

（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）2、信号源模块的NRZ码型选择SW01~SW03拨码开关依次设置成本组同学的学号尾数的二进制码，例：陈欢，陈金洪，陈景鹏同学学号尾数是1，2，3，则他们SW01~SW03拨码开关依次设置成0000 0001，0000 0010，0000 0011B。

码速率选择拨码开关SW04、SW05设置为NRZ码速率为6Kbps。

3、实验连线如下：信号源模块码型变换模块“编码输入”NRZ———————— NRZBS—————————BS2BS—————————2BS码型变换模块“编码输出”码型变换模块“解码输入”单极性码————————单极性码位同步—————————位同步双极性码————————双极性码4、BPH码变换与反变换（1）码型变换模块的“码型选择”拨码开关SW01拨为1000（BPH）。

（2）示波器双踪观测编码输入“NRZ”与编码输出“单极性码”测试点，并记录图片为图1。

（3）示波器双踪观测编码输入“NRZ”与解码输出“NRZ”，并记录图片为图2。

5、CMI码变换与反变换（1）码型变换模块的“码型选择”拨码开关SW01拨为0100（CMI）。

通信原理实验大全完整版

通信原理实验大全完整版实验一：模拟调制与解调技术实验实验目的：通过实验研究模拟调制与解调技术的基本原理和方法。

实验内容：1.了解调制与解调的基本概念和分类。

2.设计并搭建模拟调制与解调电路。

3.调整调制与解调电路的参数，并观察输出信号的变化。

4.分析调制与解调电路中各部分的功能和作用。

实验二：数字调制与解调技术实验实验目的：通过实验研究数字调制与解调技术的基本原理和方法。

实验内容：1.了解数字调制与解调的基本原理和方法。

2.设计并搭建数字调制与解调电路。

3.分析调制与解调电路的输出信号特征，并与理论结果进行对比。

4.探究数字调制与解调电路的性能和应用。

实验三：信道编码与解码技术实验实验目的：通过实验研究信道编码与解码技术的基本原理和方法。

实验内容：1.了解信道编码与解码的基本原理和方法。

2.设计并搭建信道编码与解码电路。

3.分析信道编码与解码电路的性能指标，并进行优化调整。

4.探究信道编码与解码的应用场景和工程实践。

实验四：多址技术实验实验目的：通过实验研究多址技术的基本原理和方法。

实验内容：1.了解多址技术的基本原理和分类。

2.设计并搭建多址技术的实验电路。

3.分析多址技术的性能指标，并进行性能测试。

4.探究多址技术在通信系统中的应用和发展趋势。

实验五：传输系统性能分析实验实验目的：通过实验研究传输系统的性能分析方法和技术。

实验内容：1.了解传输系统的基本要素和性能指标。

2.设计并搭建传输系统实验电路。

3.测试传输系统的性能指标，并进行结果分析。

4.优化传输系统的性能，并与理论结果进行对比。

实验六：射频通信系统实验实验目的：通过实验研究射频通信系统的基本原理和方法。

实验内容：1.了解射频通信系统的基本要素和原理。

2.设计并搭建射频通信系统实验电路。

3.测试射频通信系统的性能指标，并进行结果分析。

4.优化射频通信系统的性能，并探究其在无线通信领域的应用。

实验七：光纤通信实验实验目的：通过实验研究光纤通信的基本原理和方法。
