高电压工程实验报告

沿面放电实验（一）实验目的：1．了解沿面放电的基本概念。

2．研究介质沿面放电的基本现象及影响沿面放电的一些因素。

（二）实验内容：固体介质处于不均匀电场中，且介质界面电场具有强垂直分量。

当所加电压还不高时，电极附近首先出现电晕放电，然后随着所加电压的不断升高，放电区域逐渐变成由许多平行的火花细线组成的光带，即出现辉光放电。

火花细线的长度随着电压的升高而增大，当电压超过某一临界值后，放电性质发生变化，出现滑闪放电。

当电压再升高一些，放电火花就将到达另一电极，发生沿面闪络。

仔细观察沿面放电的整个过程，了解各个阶段沿面放电现象的特点，并阐明发生沿面放电现象的原理。

（三）实验用仪器设备：1．800kV无局放工频试验变压器2．JJFB－1交流峰值电压表3．平板式电极〔小圆柱和平板为电极〕（四）实验用详细线路图或其它示意图：图1 沿面放电试验线路图图2 平板式电极〔小圆柱和平板为电极〕（五）实验有关原理及原始计算数据，所应用的公式：实验的有关原理请参考文献[4]和上述〔四〕中部分实验的原理图。

（六）实验数据记录：放电阶段施加电压放电特点电晕放电辉光放电滑闪放电表1空气间隙放电实验记录表的参考式样（七）实验结果的计算及曲线：本次实验沿面放电分为三个阶段：电晕放电、辉光放电和滑闪放电。

图3 电晕放电阶段图4 辉光放电阶段图5 滑闪放电阶段（八）对实验结果、实验中某些现象的分析讨论：思考并完成下述问题：1．进行高电压试验时为什么要特别注意安全？应采取那些安全措施？〔1〕因为在高电压下工作，由于疏忽，人体与带高电压设备部分的距离小于安全距离时极可能发生人身伤亡事故；因错接试验电路或错加更高的试验电压很可能使试验设备或被试设备发生损坏。

〔2〕为了保证实验安全的进行，可采取以下安全措施：○1充分做好实验前的准备工作，拟定好实验方案，严格按照相关规程和实验老师的的指导进行实验；○2多人协同工作，明确分工，同时相互提醒，也可专设一人负责安全监察；○3实验中，全体人员必须思想集中，全神贯注，不能闲聊、随意走动，更不可随意触碰；○4时刻注意与带电高压设备保持安全距离；等。

武汉大学高电压与绝缘实验报告

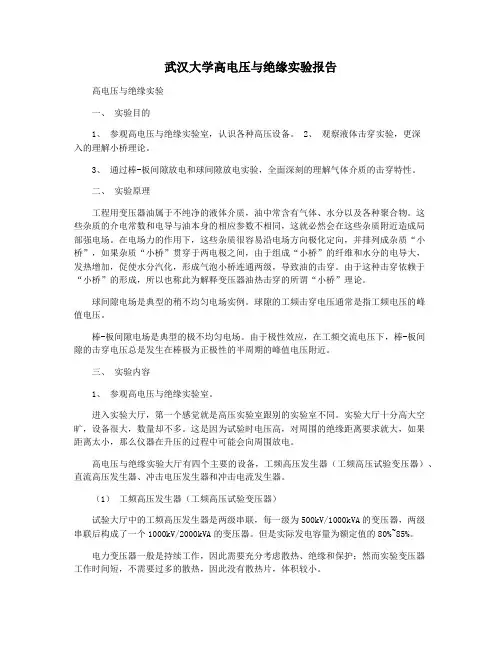

武汉大学高电压与绝缘实验报告高电压与绝缘实验一、实验目的1、参观高电压与绝缘实验室，认识各种高压设备。

2、观察液体击穿实验，更深入的理解小桥理论。

3、通过棒-板间隙放电和球间隙放电实验，全面深刻的理解气体介质的击穿特性。

二、实验原理工程用变压器油属于不纯净的液体介质，油中常含有气体、水分以及各种聚合物。

这些杂质的介电常数和电导与油本身的相应参数不相同，这就必然会在这些杂质附近造成局部强电场。

在电场力的作用下，这些杂质很容易沿电场方向极化定向，并排列成杂质“小桥”，如果杂质“小桥”贯穿于两电极之间，由于组成“小桥”的纤维和水分的电导大，发热增加，促使水分汽化，形成气泡小桥连通两级，导致油的击穿。

由于这种击穿依赖于“小桥”的形成，所以也称此为解释变压器油热击穿的所谓“小桥”理论。

球间隙电场是典型的稍不均匀电场实例。

球隙的工频击穿电压通常是指工频电压的峰值电压。

棒-板间隙电场是典型的极不均匀电场。

由于极性效应，在工频交流电压下，棒-板间隙的击穿电压总是发生在棒极为正极性的半周期的峰值电压附近。

三、实验内容1、参观高电压与绝缘实验室。

进入实验大厅，第一个感觉就是高压实验室跟别的实验室不同。

实验大厅十分高大空旷，设备很大，数量却不多。

这是因为试验时电压高，对周围的绝缘距离要求就大，如果距离太小，那么仪器在升压的过程中可能会向周围放电。

高电压与绝缘实验大厅有四个主要的设备，工频高压发生器（工频高压试验变压器）、直流高压发生器、冲击电压发生器和冲击电流发生器。

（1）工频高压发生器（工频高压试验变压器）试验大厅中的工频高压发生器是两级串联，每一级为500kV/1000kVA的变压器，两级串联后构成了一个1000kV/2000kVA的变压器。

但是实际发电容量为额定值的80%~85%。

电力变压器一般是持续工作，因此需要充分考虑散热、绝缘和保护；然而实验变压器工作时间短，不需要过多的散热，因此没有散热片，体积较小。

可以看到，两级电压器的外壳上均匀缠绕着一种金属环，这就是均压环，它的作用是使绝缘子两端的电压均匀。

高电压技术试验报告书供电专业

高电压技术实验报告班级：姓名：学号：成绩：实验一绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理，掌握兆欧表的使用方法；2．学习绝缘电阻、吸收比的测量方法，掌握分析绝缘状态、判断故障位置的方法。

3.分析设备绝缘状况。

二、实验内容1.用兆欧表（摇表）测量试品（三相电缆）的绝缘电阻和吸收比；2.测量高压直流下的试品泄漏电流。

三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮，有无贯通性的集中性缺陷，规程上规定加压后60s和15s时测得的绝缘电阻之比为吸收比。

即K＝R60//／R15//当K≥1.3时，认为绝缘干燥，而以60s时的电阻为该设备的绝缘电阻。

（1）实验原理图及等值电路图（2）绘制直流电压加在介质上，回路中电流随时间的变化曲线图。

四、实验装置及接线图1.用兆欧表测量试品绝缘电阻和吸收比的接线图图1－2 兆欧表测量绝缘电阻图中：R1、R2：串联电阻；E：摇表接地电极；G：摇表屏蔽电极；L：摇表高压电极；A、B、C：三相电缆的三个单相端头。

2.用数字式兆欧表测量电缆护套的绝缘电阻图1－1 兆欧表测量绝缘电阻接线图四、实验内容用兆欧表测量试品绝缘电阻和吸收比的接线图1.断开被试设备的电源及一切外联线．将被试品对地充分放电，容量较大的放电不得少于2min。

2.用清洁干净的软布擦去被试品表面污垢：3.检验摇表，不接试品，摇动手柄指针指向“∞”；短接L，E两端缓缓摇动手柄指针应指零。

4.按图1－3接线，经检查无误之后，以每分钟120转的速度摇动摇表手柄。

5.读取15秒及60秒时的读数，即为R15及R606.对电容较大的试品，在试验快结束时候，应设法在摇表仍处于额定转速时断开L或者E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，造成摇表指针的损坏。

7.表停转后，对试品进行放电，然后分别将B相和C相作为被试对象，重复步骤2和3。

8.测量时应记录当时试品温度．气象情况和日期。

用数字式兆欧表测量电缆护套的绝缘电阻1.机械零位校准：档位开关拨至OFF位，调节机械零位调节钮使仪表指针标准到标度尺的“∞”分度线上。

高电压技术实验实验报告(二)

高电压技术实验实验报告(二)----高电压技术实验报告高电压技术实验报告学院电气信息学院专业电气工程及其自动化实验一．介质损耗角正切值的测量一．实验目的学习使用QS1型西林电桥测量介质损耗正切值的方法。

二．实验项目1．正接线测试2．反接线测试三．实验说明绝缘介质中的介质损耗（P=ωC u2 tgδ）以介质损耗角δ的正切值(tgδ)来表征,介质损耗角正切值等于介质有功电流和电容电流之比。

用测量tgδ值来评价绝缘的好坏的方法是很有效的，因而被广泛采用，它能发现下述的一些绝缘缺陷：绝缘介质的整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等的不均匀或脏污。

测量介质损耗正切值的方法较多，主要有平衡电桥法（QS1），不平衡电桥法及瓦特表法。

目前，我国多采用平衡电桥法，特别是工业现场广泛采用QS1型西林电桥。

这种电桥工作电压为10Kv，电桥面板如图2-1所示，其工作原理及操作方法简介如下：⑴．检流计调谐钮⑵．检流计调零钮⑶．C4电容箱（tgδ）⑷．R3电阻箱⑸．微调电阻ρ（R3桥臂）⑹．灵敏度调节钮⑺．检流计电源开关⑻．检流计标尺框⑼．+tg δ/-tg δ及接通Ⅰ/断开/接通Ⅱ切换钮⑽．检流计电源插座 ⑾．接地⑿．低压电容测量 ⒀．分流器选择钮 ⒁．桥体引出线1）工作原理：原理接线图如图2-2所示，桥臂BC 接入标准电容C N（一般C N =50pf ），桥臂BD 由固定的无感电阻R 4和可调电容C 4并联组成，桥臂AD 接入可调电阻R 3，对角线AB 上接入检流计G ，剩下一个桥臂AC 就接被试品C X 。

高压试验电压加在CD 之间，测量时只要调节R 3和C 4就可使G 中的电流为零，此时电桥达到平衡。

由电桥平衡原理有：BDCBAD CA U U U U = 即： BDCB ADCAZ Z Z Z=（式2-1）各桥臂阻抗分别为：XX XX CA R C j R Z Z ⋅+==ϖ1 44441R C j R Z ZBD⋅+==ϖ33R Z Z AD == NN CBC j Z Zϖ1==将各桥臂阻抗代入式2-1，并使等式两边的实部和虚部分别相等，可得：34R R C C N X ⋅= 44R Ctg ⋅⋅=ϖδ （式2-2）在电桥中，R4的数值取为=10000/π=3184（Ω），电源频率ω=100π，因此：QS1西林电桥面板图QS1西林电桥面板图tgδ= C4（μf）（式2-3）即在C4电容箱的刻度盘上完全可以将C4的电容值直接刻度成tgδ值（实际上是刻度成tgδ（%）值），便于直读。

高压试验实训报告

高压试验实训报告第一章：实验概述高压实验是电力行业中非常重要的一个实验，是为了保证电力设备的安全可靠进行的一项测试。

本次实验是在实验室中进行的高压实验，主要测试了高压绝缘材料的性能，包括其耐压性能、介电损耗等指标。

第二章：实验原理高压实验主要应用的是电压与绝缘之间的相互作用原理。

在高压下，绝缘材料内部的电子会产生运动，从而引起电场、电势的变化，这些变化反过来又影响到电子的运动，导致绝缘材料的性能变化。

通过测量绝缘材料的耐压性能、介电损耗等指标，可以对绝缘材料的质量进行评估。

第三章：实验设备本次实验使用的设备主要有高压绝缘试验装置、高压放电检测仪、高电压发生器、数字电压表等。

其中高压绝缘试验装置主要用于提供高压电场，高压放电检测仪主要用于检测绝缘材料是否发生击穿，高电压发生器主要用于产生高压电场，数字电压表主要用于测量电压值。

第四章：实验步骤1.准备工作：检查实验设备是否完好，准备好绝缘材料样品。

2.测量样品的尺寸：使用游标卡尺等测量工具，测量绝缘材料的尺寸。

3.实验条件设定：根据绝缘材料的性质，设定合适的实验条件，如电压值、温度等。

4.样品固定：将绝缘材料样品固定在试验装置上，确保其与试验装置之间有良好的接触。

5.实验开始：打开高电压发生器，提供所需的电压，记录电流值、电压值等参数，并进行相应的处理。

6.实验结束：根据实验设定的条件，进行充分的实验，记录实验数据，并关闭实验装置。

7.结果分析：根据实验结果，对绝缘材料的性能进行评估，并得出结论。

第五章：实验结果经过本次高压实验，我们得到了绝缘材料的耐压性能、介电损耗等指标。

通过对实验数据的分析，我们确定了该绝缘材料的质量，为电力设备的使用提供了保障。

第六章：实验感想通过本次高压实验，我们深入了解了电压与绝缘之间的相互作用原理，并学会了使用高压实验设备，掌握了实验技能。

同时也体会到了实验安全的重要性，必须严格遵守实验室安全规定，确保实验的安全进行。

做高压试验的实习报告

一、实习目的通过本次高压试验实习，了解高压试验的基本原理、操作方法以及注意事项，掌握高压试验设备的操作技能，提高自己的实际动手能力和工程意识。

二、实习时间2023年X月X日至2023年X月X日三、实习地点XXX电力公司高压试验室四、实习内容1.高压试验的基本原理高压试验是电力系统中对设备进行安全运行的重要手段，通过高压试验可以检测设备的绝缘性能、机械强度、电弧熄灭能力等。

本次实习主要学习了以下基本原理：（1）绝缘强度：绝缘材料在电场作用下，能够承受的电压强度，称为绝缘强度。

（2）电弧熄灭能力：设备在断路时，电弧熄灭的难易程度。

（3）机械强度：设备在受到外力作用时，能够承受的最大应力。

2.高压试验的操作方法（1）绝缘电阻测试：采用兆欧表对设备的绝缘电阻进行测试，判断绝缘性能是否良好。

（2）耐压试验：对设备施加额定电压，持续一定时间，观察设备是否出现异常现象。

（3）局部放电测试：检测设备内部是否存在局部放电现象，判断绝缘性能。

（4）电弧熄灭试验：对设备施加额定电压，观察电弧熄灭的难易程度。

3.高压试验的注意事项（1）严格遵守安全操作规程，确保人身和设备安全。

（2）熟悉高压试验设备的操作方法，确保操作正确。

（3）注意观察设备在试验过程中的异常现象，及时采取措施。

（4）试验数据应准确记录，以便后续分析。

五、实习过程1.实习初期，在导师的指导下，了解高压试验的基本原理、操作方法和注意事项。

2.熟悉高压试验设备的操作，包括兆欧表、耐压试验装置、局部放电测试装置等。

3.进行绝缘电阻测试、耐压试验、局部放电测试和电弧熄灭试验，掌握试验操作技能。

4.观察设备在试验过程中的异常现象，分析原因，并提出改进措施。

5.对试验数据进行整理和分析，总结高压试验的经验和教训。

六、实习体会和收获1.通过本次实习，我对高压试验的基本原理、操作方法和注意事项有了更深入的了解。

2.掌握了高压试验设备的操作技能，提高了自己的实际动手能力。

高压试验实习报告

实习报告——关于电力设备的高压试验序言随着电力工业的飞速发展，机组参数、系统电压等级逐步提高，电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。

据统计，高压电网的各种故障多是由于高压电气设备绝缘的损坏所致，因此了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。

绝缘故障在电力设备运行事故中出现得很多,因此,绝缘检测是电力设备检测中最重要的方面。

绝缘检测的方法分为在线监测和现场试验。

在线绝缘监测需要对设备绝缘状况进行数据积累,且需要对系统进行一定程度的变动。

现场试验只要在停电的情况下就能进行,我国目前主要靠现场试验来进行绝缘检测。

因此,为了确保高电压设备能长期、安全、经济运行,必须对设备按设计的规格进行一系列的试验,绝缘试验则是其中必不可少的试验项目,可分为3种情况:1)对于高压电气设备的制造厂,要所有原材料、产品定型以及出厂进行试验。

目的是检验新的高压电气设备是否符合有关的技术标准规定,严禁不合格的高压设备出厂;2)对于大修后的设备进行绝缘试验,其目的是判定设备在维修或运输过程中是否出现绝缘损伤或性能变化,以及大修后修理部位的质量是否符合原标准的要求;3)对于正在运行中的电气设备,则需要定期进行预防性试验,电力设备以及电缆的现场试验最重要的是耐压试验,由于电缆线路等被试品的等效电容很大,常规耐压设备无法满足其试验容量要求,这也是国内外高压试验的一个共同难题,有些传统的解决方法是有效的,但也存在问题,实践证明对油纸绝缘的电缆是合适的,但对高电压等级的橡塑绝缘电缆效果不明显而且有害。

一、实习的基本情况实习时间：0年12月03日——0年03月03日实习地点：城郊新农村电力工程服务有限责任公司实习目的：了解电网的操作流程，了解电网的运行模块，对电的深刻认知，促使自己把实践与理论想结合。

一、高压试验的主要研究方法信息来源:电力电缆、GIS和大型电机等是电力系统的重要设备,由于其具有较大的电容量,如用50 Hz工频电压对它们的主绝缘进行现场试验,则需要很大容量的试验变压器和低压试验电源,这使得现场工频试验非常困难,于是,人们不得不研究用其他的试验方法对其进行试验。

电气高压试验实训报告

一、实训背景电气高压试验是电力系统中一项重要的技术工作，它对于保障电力设备的安全稳定运行具有重要意义。

为了提高我对电气高压试验技术的理解和操作能力，我参加了为期一周的电气高压试验实训。

本次实训旨在通过实际操作，了解电气高压试验的基本原理、方法和安全措施，提高自己的专业技能。

二、实训内容1. 实训目标（1）掌握电气高压试验的基本原理和方法；（2）熟悉电气高压试验设备的使用和操作；（3）了解电气高压试验的安全措施和注意事项；（4）提高实际操作能力，为今后从事相关工作打下基础。

2. 实训过程（1）理论学习在实训开始前，我们首先进行了理论学习，了解了电气高压试验的基本原理、方法、安全措施和注意事项。

主要包括以下内容：1）电气高压试验的基本原理：通过施加高压电压，检测电气设备的绝缘性能和电气参数，以判断设备的运行状态和潜在问题；2）电气高压试验的方法：包括直流耐压、交流耐压、局部放电试验、绝缘电阻测试等；3）电气高压试验设备：如高压发生器、绝缘电阻表、局部放电测试仪等；4）电气高压试验的安全措施：如穿戴防护用品、操作规程、现场管理等。

（2）实际操作在理论学习的基础上，我们进行了实际操作实训。

主要内容包括：1）直流耐压试验：通过高压发生器施加直流电压，检测设备的绝缘性能；2）交流耐压试验：通过高压发生器施加交流电压，检测设备的绝缘性能；3）局部放电试验：通过局部放电测试仪检测设备内部的局部放电现象；4）绝缘电阻测试：通过绝缘电阻表检测设备的绝缘电阻。

（3）安全操作与事故处理在实训过程中，我们严格遵守操作规程，确保人身和设备安全。

同时，我们还学习了事故处理方法，以便在遇到紧急情况时能够及时采取措施。

三、实训成果通过本次电气高压试验实训，我取得了以下成果：1）掌握了电气高压试验的基本原理和方法；2）熟悉了电气高压试验设备的使用和操作；3）了解了电气高压试验的安全措施和注意事项；4）提高了实际操作能力，为今后从事相关工作打下了基础。

电气工程及其自动化专业高电压与绝缘技术实习报告

电气工程及其自动化专业高电压与绝缘技术实习报告摘要：本报告是对电气工程及其自动化专业高电压与绝缘技术实习的总结和回顾。

通过实习，我了解了高电压与绝缘技术在电力系统中的重要性，并学到了相关实践经验。

本报告将对实习过程中的实践操作、实习成果以及实践感悟进行详细陈述和总结，旨在进一步加深对电气工程高电压与绝缘技术的理解和应用。

1. 实习概况本次实习是在某电力公司高压实验室进行，实习期为三个月。

通过实习，我具体了解了电力系统中高电压与绝缘技术的应用，包括电力设备的绝缘设计、绝缘材料的选择以及高电压测试等方面。

2. 实践操作2.1 绝缘材料测试在实习过程中，我通过实践操作学习了绝缘材料的相关测试方法。

其中包括介电强度测试、击穿电压测试、绝缘电阻测试等。

通过这些测试，我能够评估绝缘材料的优劣以及是否符合设计要求，并进一步了解在实际工程中的应用。

2.2 高电压设备操作在高压实验室，我还有机会接触和操作了一些常见的高电压设备。

比如高压发生器、高电压测试仪器等。

通过对这些设备的操作，我深入了解了相关仪器的原理和使用方法，并且了解了相关的安全操作措施。

3. 实习成果3.1 理论知识的巩固通过实习，我将在课堂上学到的电气工程高电压与绝缘技术的理论知识与实际操作相结合，更好地理解和应用这些知识。

3.2 技能的提升通过实践操作和与实验室工程师的交流，我掌握了许多实际工程中常用的高电压与绝缘技术的应用技巧，并且在实习期间逐渐独立完成了一些基础的实验和测试。

4. 实践感悟通过这次实习，我对电气工程高电压与绝缘技术有了更深的认识和了解。

实践操作让我对电力系统中高电压设备的运行机理和绝缘材料的选择有了更直观的认识。

同时，实习还让我更加重视实践操作和团队合作的重要性。

在与实验室工程师的交流中，我也了解到了不少相关行业的发展趋势和新技术的应用。

结论：通过电气工程及其自动化专业高电压与绝缘技术的实习，我深入了解了高电压与绝缘技术在电力系统中的应用，并且在实践操作中获得了新的实践经验和技能提升。

高电压实验报告

高电压实验报告高电压实验报告引言：高电压实验是电工学中非常重要的一项实验，通过该实验可以深入了解高电压的特性和应用。

本报告将详细介绍高电压实验的目的、实验原理、实验步骤、实验结果以及实验结论。

一、实验目的本次高电压实验的目的是通过实验验证高电压的产生原理，了解高电压的特性及其在实际应用中的重要性。

二、实验原理高电压实验基于电场理论，利用电场的作用力来产生高电压。

电场是由电荷产生的物理现象，其强度与电荷量和距离有关。

在高电压实验中，通过将电荷聚集在一个小区域内，然后利用电场的作用力将电荷推向高电位区域，从而产生高电压。

三、实验步骤1. 准备实验所需材料和设备：高压发生器、电荷聚集装置、电压表、导线等。

2. 将电荷聚集装置连接到高压发生器上，并将电压表连接到电荷聚集装置上，以测量产生的高电压。

3. 打开高压发生器，调节电压使其逐渐升高，同时观察电压表的读数。

4. 当电压达到预定值时，记录下电压表的读数，并停止调节。

5. 关闭高压发生器，断开所有连接。

四、实验结果在本次实验中，我们成功产生了高电压，并通过电压表测量得到了高电压的数值。

实验数据如下：- 初始电压：0V- 最终电压：10000V- 耗时：10分钟五、实验结论通过本次实验，我们验证了高电压的产生原理，并了解了高电压的特性。

高电压在实际应用中具有重要意义，例如在电力系统中，高电压可以实现远距离输电，减少能量损耗；在电子设备中，高电压可以提供足够的能量供给；在实验室中，高电压可以用于各种科学研究等。

总结：高电压实验是电工学中的基础实验之一，通过该实验可以深入了解高电压的产生原理和特性。

本次实验我们成功产生了高电压，并通过测量得到了高电压的数值。

高电压在实际应用中具有重要意义，对于电力系统、电子设备以及科学研究等领域都起到至关重要的作用。

通过本次实验，我们对高电压有了更深入的了解。

电力系统及其自动化实验报告-高电压[全文5篇]

电力系统及其自动化实验报告-高电压[全文5篇]第一篇：电力系统及其自动化实验报告-高电压电力系统及其自动化实验电力系统及其自动化实验报告3一、实验目的1.介质损耗角正切的测量。

通过本试验了解现场设备预试的基本过程，并巩固所学知识。

具体内容如下：学习使用预防性试验规程；掌握Q S-l电桥正、反接线测量方法；掌握用摇表测绝缘的方法；了解高压试验时基本的安全技术、注意事项；2.工频高压演示实验。

掌握工频高压的几种测量方法：用测量球隙进行测量、用高压静电电压表进行测量和用工频分压器(电容式分压器)配合低压仪表进行测量。

二、实验内容1.介质损耗角正切的测量 1.1西林电桥基本原理图1西林电桥原理接线图西林电桥原理接线图如图1所示。

图中Cx，Rx为被测试样的等效并联电容与电阻，R3、R4表示电阻比例臂，Cn为平衡试样电容Cx的标准，C4为平衡损耗角正切的可变电容。

根据电容平衡原理，当：ZxZ4=ZnZ3式中Zx、Zn、Z3、Z4分别是电桥的试样阻抗，标准电容器阻抗以及桥臂Z3和Z4的阻抗。

11111=+jωCxZn==+jωC4Z=RZRjωCZR3，4xn，34其中：x。

解所得方程式，得：电力系统及其自动化实验R41 Cn⨯2R31+tanδxCx=tanδx=ωC4R4电桥的平衡是通过R3和C4来改变桥臂电压的大小和相位来实现的。

在实际操作中，由于R3和C4相互之间也有影响，故需反复调节R3和C4，才能达到电桥的平衡。

由于绝大多数电气设备的金属外壳是直接放在接地底座上的，换言之，被试品的一极往往是固定接地的。

这时就不能用上述正接线来测量它们的tanδ，而应改用图2所示的反接线法进行测量。

图2西林电桥反接线原理图1.2tanδ测量的影响因素 1)外界电磁场的干扰影响在现场进行测量时，试品和桥体往往处在周围带电部分的电场作用范围之内，虽然电桥本体及连接线都如前所述采取了屏蔽，但对试品通常无法做到全部屏蔽。

这时等值干扰电源电压就会通过对试品高压电极的杂散电容产生干扰电流，影响测量。

高压试验实习报告

一、实习目的本次实习旨在通过高压试验实习，使学生掌握高压试验的基本原理、操作方法和安全规范，提高学生对电力系统高压试验技术的实际操作能力，培养严谨的科学态度和良好的职业道德。

二、实习时间2023年2月1日至2023年2月28日三、实习地点XX电力公司高压试验室四、实习内容1.实习前的准备工作（1）了解高压试验的基本原理和操作方法；（2）熟悉高压试验设备、仪表和工具的使用；（3）学习高压试验的安全规范和注意事项。

2.实习过程（1）参观高压试验室，了解各种高压试验设备的构造、性能和用途；（2）学习高压试验操作步骤，包括试验前的准备工作、试验过程中的操作和试验后的数据处理；（3）进行实际操作，进行以下高压试验：①绝缘电阻测试：使用兆欧表对电力设备进行绝缘电阻测试，掌握测试方法、数据处理和结果分析；②交流耐压试验：使用工频耐压设备对电力设备进行交流耐压试验，掌握测试方法、数据处理和结果分析；③直流耐压试验：使用直流耐压设备对电力设备进行直流耐压试验，掌握测试方法、数据处理和结果分析；④局部放电测试：使用局部放电测试仪对电力设备进行局部放电测试，掌握测试方法、数据处理和结果分析。

（4）总结实习过程中遇到的问题和解决方法，撰写实习报告。

3.实习总结（1）高压试验技术的重要性：高压试验是保证电力设备安全可靠运行的重要手段，对电力系统的稳定运行具有重要意义；（2）高压试验技术的应用范围：高压试验技术广泛应用于电力设备的绝缘、耐压、局部放电等方面的测试，对电力设备的维护和检修具有重要作用；（3）高压试验技术的操作要点：高压试验操作必须严格按照安全规范进行，确保试验人员的安全；（4）实习收获：通过本次实习，掌握了高压试验的基本原理、操作方法和安全规范，提高了实际操作能力，培养了严谨的科学态度和良好的职业道德。

五、实习体会1.高压试验技术是一门实践性很强的技术，需要理论知识与实际操作相结合；2.严谨的科学态度和良好的职业道德是保证电力设备安全可靠运行的重要前提；3.在实习过程中，要注重团队合作，相互学习，共同进步。

高电压绝缘论文_(湖大)

湖南大学高电压绝缘姓名：学号：专业班级：指导老师：完成日期：高压绝缘子在线检测技术摘要：随着经济的发展，国民用电量不断上升，输电距离不断增加，因而电力系统工作电压也不断提高，有关电力系统高电压绝缘的问题就越来越突出。

然而，绝缘目前仍是电气设备可靠性的薄弱环节，而高压绝缘子作为电力系统中非常重要的一个组成部分，其性能、工作环境、绝缘状况等这些要素对电力系统稳定运行起着决定性的作用。

本文就高压绝缘子的工作环境、常见故障和检测方法进行了论述，对一些常用的在线监测方法进行了具体的分析。

关键词：高压绝缘子在线监测电压分布泄露电流一．高压绝缘子概述高压绝缘子、高压套管的基本用途是在电力系统中或电气设备中将不同电位的导体在机械上固定起来。

架空线路的导线、变电所的母线和各种电气设备的带电体，都需要用绝缘子或套管支撑，使之与大地或接地物绝缘，以保证安全可靠的输送电能。

1.1 绝缘子分类按结构形式可分为针式绝缘子、棒式绝缘子和悬式绝缘子。

按功能可分为普通型绝缘子和防污型绝缘子。

按使用材料可分为瓷质绝缘子、钢化玻璃绝缘子和有机硅人工合成绝缘子等。

下图给出了几种绝缘子的分类：（a）支柱绝缘子（b）开关瓷套（c）针式绝缘子（d）玻璃绝缘子图1 不同种类的绝缘子1.2 绝缘子的工作环境高压绝缘子暴露于大气中并长期工作在强电场、强机械应力、骤冷骤热、风吹雨打等恶劣环境中, 因此绝缘子出现故障的机率很大, 严重威胁电力系统的安全运行。

据统计国内110kV 线路发生不明原因闪络所占的比例为故障率的22% , 造成很大的经济损失。

1.3 绝缘子常见的问题一般来说绝缘子故障主要有以下几个方面: 绝缘子内部出现裂隙、绝缘子表面破损、绝缘阻抗降低、污闪等, 绝缘子种类不同, 出现故障时所呈现的现象也不同。

如: 绝缘子串中存在不良绝缘子时,不良半导体釉绝缘子温度变化可能较大, 而玻璃绝缘子和普通釉绝缘子的温度变化较小。

相应的高压绝缘子在线检测方法也多种多样,绝缘子分布的广泛性和安装点的特殊性更增加了绝缘子检测的难度。

高电压与绝缘技术读书报告

高电压与绝缘技术读书报告（一到六章）静电场由静止电荷所产生的场，工频交流电气设备中，不同电位导体间的电位差随时间的变化比较缓慢，导体间距离远小于相应电磁场的波长，所以任一瞬间工频交流电气设备中的电场可近似视为静电场。

掌握静电场中的解析计算和数值计算。

气体击穿的理论分析和空气间隙绝缘1.气体放电的主要形式：辉光放电、电弧放电、火花放电、电晕放电、刷状放电。

辨明它们各自的特点、产生原因、差别。

2.带电质点的产生和消失，平均自由行程及其影响因素、概率分布。

3.气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离4.气体中带电质点消失的方式流入电极、逸出气体空间、复合5.电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围6.巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。

两者乘积大于0.26cm时,不再适用。

7.流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于0.26cm时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

8.极不均匀电场中的电晕放电，电晕放电的过程、起始场强、放电的极性效应9.冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形、冲击电压作用下的放电延时与伏秒特性、50%击穿电压的概念10.电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

11.电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大，对极不均匀电场影响相当大完全对称的极不均匀场：棒棒间隙极大不对称的极不均匀场：棒板间隙12.气体的状态对放电电压的影响，湿度、密度、海拔高度的影响；气体的性质对放电电压的影响；在间隙中加入高电强度气体,可大大提高击穿电压，主要指一些含卤族元素的强电负性气体，如SF613、提高气体放电电压的措施，电极形状的改进，空间电荷对原电场的畸变作用，极不均匀场中屏障的采用，提高气体压力的作用，高真空、高电气强度气体SF6的采用气体中的沿面放电和高压绝缘子1绝缘子用于将不同电位的导电体在机械上相互连接，在电气上相互绝缘。

高压试验年度实习报告

一、实习背景与目的随着我国电力工业的快速发展，高压试验技术作为保障电力系统安全稳定运行的重要手段，越来越受到重视。

为了提高自身的专业技能，培养实际操作能力，我于2021年参与了高压试验年度实习。

本次实习旨在通过理论学习和实际操作，加深对高压试验原理、方法、设备以及安全规程的理解，提高在高压试验工作中的实践技能。

二、实习内容与过程1. 理论学习实习初期，我系统地学习了高压试验的相关理论知识，包括高压试验的基本原理、常用试验方法、试验设备以及试验安全规程等。

通过学习，我对高压试验有了全面的认识，为后续的实践操作打下了坚实的基础。

2. 实践操作（1）设备操作在实习过程中，我参与了多种高压试验设备的操作，如直流电阻测试仪、绝缘电阻测试仪、介质损耗测试仪等。

通过实际操作，我掌握了设备的正确使用方法，了解了设备的工作原理，为今后的工作积累了宝贵的经验。

（2）试验方法在实习过程中，我学习了多种高压试验方法，如交流耐压试验、直流电阻测试、绝缘电阻测试、介质损耗测试等。

通过实际操作，我掌握了这些试验方法的操作步骤和注意事项，提高了自己的动手能力。

（3）现场实习在实习期间，我有幸参观了多个变电站，了解了变电站的运行情况和设备结构。

在专业人士的指导下，我参与了部分现场试验工作，如绝缘电阻测试、直流电阻测试等。

通过现场实习，我进一步巩固了所学知识，提高了自己的实际操作能力。

三、实习收获与体会通过本次高压试验年度实习，我收获颇丰。

1. 专业技能提升通过理论学习和实践操作，我的专业技能得到了显著提升。

我掌握了高压试验的基本原理、方法、设备以及安全规程，为今后的工作打下了坚实的基础。

2. 团队协作能力增强在实习过程中，我与团队成员密切配合，共同完成了各项试验任务。

这使我认识到团队协作的重要性，提高了自己的团队协作能力。

3. 安全意识增强在实习过程中，我深刻体会到安全操作的重要性。

通过学习安全规程，我提高了自己的安全意识，为今后的工作奠定了基础。

武汉大学高电压绝缘总结 (1)

一描：电介质极化—相对介电常数ε r；电介质电导—电导率γ；电介质损耗—介质损耗角正切 tgδ；电介质击穿—击穿场强 E b。

二．辉：贯穿于整个通道的发光现象。

特点：气压不大，功率小，电流密度小，放电区占据整个空间。

：贯穿于两级的细长明亮通道。

特点：较高气压下，电导很大，电压降低。

：贯通两极的断续明亮的细火花。

原因：电流突增，导致外回路阻抗上压降增大，放电间隙电压降低，火花熄灭；外回路电压降低，放电间隙再形成火花大气压下、电源功率小。

：极不均匀电场中，紧贴电极电场最强处出现的发光层。

特点：只在极不均匀电场中出现，且随电压升高发光层扩大。

：电晕放电时，如继续升高电压，从电晕电极伸展出许多明亮放电通道。

：电晕放电、刷状放电时气隙未击穿，而辉光放电、火花放电、电弧放电均指击穿后的放电现象，且随条件不同，这些放电现象可相互转换。

三．质：① : 光辐射引起的气体分子的电离过程。

外光源( 紫外线照射)/ 激励态原子回到基态/正负离子的复合?②：由于质点碰撞所引起的电离过程。

（主要是电子碰撞电离）。

是气体中产生带电粒子的最重要的方式。

分级电离时能量小于上式。

分析气体放电发展过程时，往往只考虑电子所引起的碰撞电离。

③：因气体热状态引起的电离过程。

热电离实质上是热状态下碰撞电离和光电离的综合。

金属表面电离比气体空间电离更易发生。

阴极表面电离在气体放电过程中起着相当重要的作用。

①：正离子碰撞阴极时把能量（主要是势能）传递给金属极板中的电子，使其逸出金属正离子必须碰撞出一个以上电子时才能产生自由电子逸出的电子有一个和正离子结合成为原子，其余成为自由电子。

②（光电效应）：高能辐射先照射阴极时，会引起光电子发射，其条件是光子的能量应大于金属的逸出功。

③：当阴极被加热到很高温度时，其中的电子获得巨大动能，逸出金属表面在许多电子器件中常利用加热阴极来实现电子发射。

④（冷发射）：当阴极表面附近空间存在很强的电场时，能使阴极发射电子。

高电压综合实验报告

实验一绝缘电阻和吸收比的测量一、实验目的1．掌握测量绝缘电阻和吸收比的原理与方法；2．根据实验结果能够简单分析被试品绝缘状况。

二、实验内容1．选择绝缘良好和绝缘劣化的瓷质绝缘子各一片，分别测量它们的绝缘电阻，并比较其差异；2．选择绝缘良好和绝缘劣化的氧化锌避雷器各一只，分别测量它们的绝缘电阻，并比较其差异；3．测量三相电缆相对相及地的绝缘电阻和吸收比。

三、实验说明绝缘电阻是反映绝缘性能的最基本的指标之一。

测量电气设备的绝缘电阻能够有效的发现两极间的穿透性导电通道、受潮和表面污秽等缺陷，现场和实验室中通常使用绝缘电阻表（兆欧表）来测量绝缘电阻。

由于流过绝缘介质的电流有表面电流和体积电流，所以绝缘电阻也有体积绝缘电阻和表面绝缘电阻之分。

当绝缘受潮或具有贯穿性缺陷时，体积电阻降低。

因此，体积绝缘电阻的大小标志着介质内部绝缘的优劣。

在测量过程中，应采取屏蔽措施，排除表面绝缘电阻的影响，以便得到真实准确的体积绝缘电阻值。

对于大容量试品（如变压器、发电机、电缆），《规程》规定除测量其绝缘电阻外，还要求测量吸收比。

吸收比K为60s的绝缘电阻与15s的绝缘电阻之比，即K＝R60s/R15s。

根据经验，一般认为当K≥1.3~1.5时绝缘是良好的。

为了克服测量吸收比可能产生的误判断，常采用对吸收比小于1.3的试品测量其10分钟和1分钟的绝缘电阻之比，即用测量极化指数P的方法来判断绝缘优劣。

绝缘电阻或吸收比的试验结果只是参考性的。

根据绝缘电阻或吸收比的值来判断绝缘状况时，不仅需要与规定标准相比较，更应该与历史试验数据进行比较，与同类型的设备相比较。

下面将分别介绍绝缘子、氧化锌避雷器和三相电力电缆绝缘电阻的测量。

1.测量绝缘子的绝缘电阻绝缘子在运行中，由于受电压、温度、机械力以及化学腐蚀等的作用，绝缘性能会劣化，可能会出现零值绝缘子，即绝缘电阻很低（一般低于300MΩ）的绝缘子。

零值绝缘子的存在对电力系统安全运行是一个潜在的隐患。

高电压实验报告实验六

实验六局部放电实验一．实验目的：了解局部放电的测试装置与实验设备，掌握局部放电的测试方法。

二．预习要点：概念：局部放电、脉冲电流、耦合电容、检测阻抗。

相关知识点：电场、电磁耦合。

三．实验项目：1．测量35kV 冷缩电缆终端头的局部放电图谱。

2．测量局部放电信号的单次波形。

四．实验说明：绝缘缺陷的局部放电的等值电路图如图6-1 所示。

其中C g 代表气隙的电容，C b 代表与该气隙串联的那部分介质的电容，C a 代表其余完好部分的介质电容，Z 则代表对应气隙放电脉冲频率的电源阻抗。

图 6-1 局部放电的等值电路图局部放电实际测量中通常采用如图6-2 所示的三种测试电路。

（a）并联测试回路（b）串联测试回路（c）平衡（桥式）测试回路6-2 局部放电基本测试回路U～一高压电源；CC 一连接电缆；C a 一试品；CD 一耦合装置；Z 一滤波器；Z mi 一测量系统的输人阻抗；C k 一耦合电容器；MI 一测量仪器。

典型缺陷的局部放电图谱如图6-3 所示。

（a）内部气泡放电（b）电晕放电五．仪器设备：（c）悬浮电位放电6-3 典型缺陷的局部放电图谱100/10无晕试验变压器装置一套水阻一只高频电流传感器（HFCT）一个3 米同轴电缆5GHz 四通道数字示波器六．实验接线：七．实验步骤：图 6-4 电缆终端头局部放电测试电路图1．测量35kV 冷缩电缆终端头的局部放电图谱。

（1）确保实验场地安全，电源开关及刀闸均已断开；（2）按照如图6-4 所示的电路图接好实验电路；（3）检查实验电路连接是否正确，接线是否接触良好；（4）合上电源，闭合刀闸；（5）打开示波器，选择通道的输入阻抗为 50Ω，触发源为市电触发，调节示波器水平时基为2ms/格，垂直5mV/格（可根据实际测试信号大小调节）；（6）检查调压器是否回零，确保回零之后按下调压器的电源合按钮，再按下调压器的高压合按钮；（7）匀速加压（1-2kV/s），加压到 26kV 时，停止加压，观察示波器显示，读取局部放电数据；（8）数据读取完成后，调压器回零，按下高压分按钮，再按下电源分按钮，最后断开闸刀和电源。

电气绝缘实训报告

1. 理解电气绝缘的基本概念和重要性。

2. 掌握电气绝缘材料的种类、性能和选用原则。

3. 学会电气绝缘材料的检测方法和绝缘性能测试技术。

4. 提高电气绝缘在电力系统中的应用能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX电力公司电气绝缘实验室四、实训内容1. 电气绝缘基础知识首先，我们学习了电气绝缘的基本概念，了解到绝缘在电力系统中的重要性。

接着，学习了电气绝缘材料的种类，包括有机绝缘材料、无机绝缘材料、气体绝缘材料等。

然后，了解了各种绝缘材料的性能、优缺点以及选用原则。

2. 电气绝缘材料检测在实验室，我们进行了电气绝缘材料的检测实验。

首先，我们对绝缘材料的表面进行清洁处理，然后使用绝缘电阻测试仪进行测试。

通过实验，我们掌握了绝缘电阻测试仪的使用方法，了解了绝缘材料的绝缘电阻、泄漏电流等性能指标。

3. 绝缘性能测试在实验室，我们进行了绝缘性能测试实验。

首先，我们对绝缘材料进行绝缘电阻、泄漏电流等指标的测试，然后进行绝缘强度、介电损耗等性能的测试。

通过实验，我们掌握了绝缘性能测试的方法，了解了绝缘材料在实际应用中的性能表现。

4. 电气绝缘在电力系统中的应用在实训过程中，我们还学习了电气绝缘在电力系统中的应用。

我们了解了绝缘子在输电线路中的应用，以及绝缘材料在变压器、电容器等设备中的应用。

通过学习，我们提高了电气绝缘在电力系统中的应用能力。

1. 掌握了电气绝缘的基本概念和重要性。

2. 熟悉了电气绝缘材料的种类、性能和选用原则。

3. 学会了电气绝缘材料的检测方法和绝缘性能测试技术。

4. 提高了电气绝缘在电力系统中的应用能力。

六、实训总结通过本次电气绝缘实训，我们对电气绝缘有了更深入的了解，掌握了电气绝缘材料的检测和性能测试方法，提高了电气绝缘在电力系统中的应用能力。

在今后的工作中，我们将把所学知识运用到实际工作中，为我国电力事业的发展贡献自己的力量。

七、建议1. 增加电气绝缘实训课时，让学生有更多时间进行实践操作。
