塑壳断路器MCCB知识培训
(完整版)微型断路器(MCB)知识培训
微型断路器（MCB）知识培训
微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的 一种终端保护电器。 用于125A以下的单相、三相的短路、过载、过压等保护，包括单极 1P，二极2P、三极3P、四极4P等四种。
基础知识
结构
外观
GE微型断路器产品线
RED LINE
DMS
1P、1P+N、DPN、2P的区别
• 那么就需要选择4平方的电线作为电路电线。
• 照明线路负载低于1500W 的选择1.5平方的就完全足够，也可以放大 采用2.5平方的。
• 空调和热水器最好单走，因为空调的启动时的瞬间电流可能会达到正 常电流的2-3倍，而其他精密电器和空调走一路的话，可能会因为瞬 间电流过大损伤电器。
• 热水器长时间加热，负载的电线散热是比较大的，如果和其他用电器 在一起使用，聚集大量的热量可能会引起火灾。
微型断路器脱扣特性：（举例，C型脱扣曲线）
• 1、通过额定电流时，理论上可以连续长时间不脱扣（除非散热不良 使温度升高）；
• 2、通过2倍额定电流时，超出2秒后才会脱扣； • 3、通过5倍额定电流时，超出0.05秒后才会脱扣； • 4、通过超出10倍额定电流时，会在0.02秒之内脱扣。
如何计算线路负载电流
1、2、3P的选用
• 1P 、2P单相设备，照明可以采用1P，插座要2P；3P用在三相设备上，还 有就是三相电进户的地方
塑壳断路器MCCB知识培训
选择合适的MCCB塑壳断路器
根据负载类型选择
根据用电设备和电路的负载类型（如电动机、照明、配电 等）选择合适的MCCB塑壳断路器，以确保安全可靠地保 护设备。
根据使用环境选择
根据使用环境和条件（如室内、室外、高温、低温、潮湿、 腐蚀等）选择适合的MCCB塑壳断路器，以确保其正常工 作和可靠性。
根据电流和电压选择
03
MCCB塑壳断路器的结构和工作原理
结构组成
触头系统
触头是断路器中的核心元件，用于接通和断开电 路。它通常由动触头、静触头和触头弹簧组成， 动触头和静触头接触时形成电流通路，当需要断 开电路时，触头在弹簧的作用下分离。
绝缘外壳
绝缘外壳是断路器中的重要组成部分，它能够将 带电部分与外壳隔离，保证断路器的电气性能和 安全性能。
排除方法
检查电路是否存在故障，排除故障后 进行合闸操作。如无法排除故障，应 更换新的断路器。
06
排除方法
检查断路器的接线端子是否松动或腐蚀，清理 表面污垢后重新操作。如无法排除故障，应更 换新的断路器。
06
案例分析
实际应用案例一
01
案例名称
某工厂配电系统升级改造
02
案例描述
工厂原有配电系统使用的是传统断路器，存在安全隐患。为了提高系统
主要部件的作用
01
触头
触头是断路器中的核心元件， 用于接通和断开电路。它通常 由动触头、静触头和触头弹簧 组成，动触头和静触头接触时 形成电流通路，当需要断开电 路时，触头在弹簧的作用下分 离。
02
灭弧装置
灭弧装置是用来熄灭电弧的装 置，在断路器分断电路时，会 产生电弧，灭弧装置能够有效 地抑制电弧的产生和扩散，保 证断路器的正常工作。
《断路器知识培训》课件
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
MCCB产品知识问答2015.06.10
注：实现剩余电流保护型的断路器， 都基于热磁式或电子式的基础上实 现的。
热保护 过载保护 长延时 磁保护 短路保护
瞬时
热磁式+剩余电流保护=热磁式带剩 余电流保护断路器
短路短延时保护 短延时
电子式+剩余电流保护=电子式带剩 余电流保护断路器
短路短延时动作条件
达到设置的电流没有跳闸，到设置的延时时间后，短路电流没有 降低或还是存在就跳闸。但会有多种体现方式； 1、延时时间内故障消失，短路电流降低或恢复正常，不跳闸； 2、延时时间内故障继续，达到时间后，正常跳闸； 3、延时时间内电流迅速增加，速断保护动作跳闸； 4、延时时间内上一级保护动作跳闸。
接地金属部分 ，作为线路的不频繁转换 .
及 电动机的不频繁起动 ，断路器具有 过载 、 短路 等保护功能。
定义及使用范围
MCCB断路器的定义
断路器的定义：能接通 、 承载 以及分断 正 常电路条件下的电流，也能在所规定的非正 常电路（例如短路）下 接通 、承载一定时间 . 和 分断电流 的一种机械开关电器。
FTM2产品壳架等级
160壳架 250壳架 FTM2 400壳架 800壳架
10种额定电流等级 5种额定电流等级 共计24种 4种额定电流等级 5种额定电流等级
FTM2基本参数
额定工作电压Ue:
额定绝缘电压Ui： 额定冲击耐受电压Uimp: 额定频率： 使用类别：
…… …… …… ……AC400V
FTM2产品特点
外形精致小巧
外形由知名设计师全力打造，打破传统外观模型，引领行业外观潮流。 模块化设计
断路器的脱扣器结构采用模块化设计，只要更换不同的脱扣器模块， 就可以派生出智能型塑壳断路器，智能型剩余电流断路器、热磁式断 路器或热磁式剩余电流断路器等多种 规格的断路器。

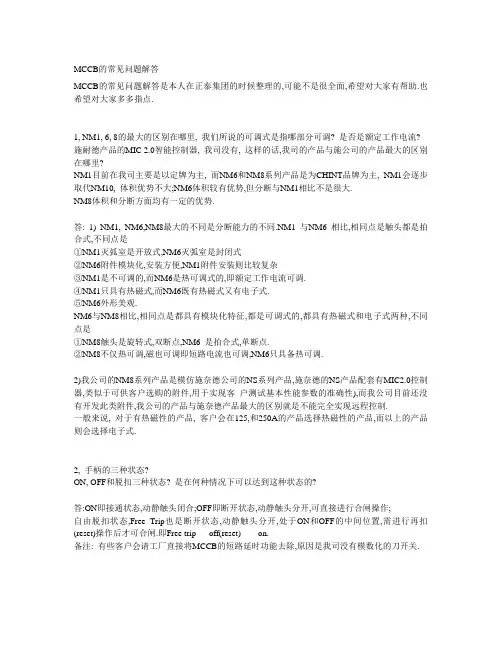

MCCB的常见问题解答
MCCB的常见问题解答MCCB的常见问题解答是本人在正泰集团的时候整理的,可能不是很全面,希望对大家有帮助.也希望对大家多多指点.1, NM1, 6, 8的最大的区别在哪里, 我们所说的可调式是指哪部分可调? 是否是额定工作电流? 施耐德产品的MIC 2.0智能控制器, 我司没有, 这样的话,我司的产品与施公司的产品最大的区别在哪里?NM1目前在我司主要是以定牌为主, 而NM6和NM8系列产品是为CHINT品牌为主, NM1会逐步取代NM10, 体积优势不大;NM6体积较有优势,但分断与NM1相比不是很大.NM8体积和分断方面均有一定的优势.答: 1) NM1, NM6,NM8最大的不同是分断能力的不同.NM1 与NM6 相比,相同点是触头都是拍合式,不同点是①NM1灭弧室是开放式,NM6灭弧室是封闭式②NM6附件模块化,安装方便,NM1附件安装则比较复杂③NM1是不可调的,而NM6是热可调式的,即额定工作电流可调.④NM1只具有热磁式,而NM6既有热磁式又有电子式.⑤NM6外形美观.NM6与NM8相比,相同点是都具有模块化特征,都是可调式的,都具有热磁式和电子式两种,不同点是①NM8触头是旋转式,双断点,NM6 是拍合式,单断点.②NM8不仅热可调,磁也可调即短路电流也可调,NM6只具备热可调.2)我公司的NM8系列产品是模仿施奈德公司的NS系列产品,施奈德的NS产品配套有MIC2.0控制器,类似于可供客户选购的附件,用于实现客户测试基本性能参数的准确性),而我公司目前还没有开发此类附件,我公司的产品与施奈德产品最大的区别就是不能完全实现远程控制.一般来说, 对于有热磁性的产品, 客户会在125,和250A的产品选择热磁性的产品,而以上的产品则会选择电子式.2, 手柄的三种状态?ON, OFF和脱扣三种状态? 是在何种情况下可以达到这种状态的?答:ON即接通状态,动静触头闭合;OFF即断开状态,动静触头分开,可直接进行合闸操作;自由脱扣状态,Free Trip也是断开状态,动静触头分开,处于ON和OFF的中间位置,需进行再扣(reset)操作后才可合闸.即Free trip___off(reset)____on.备注: 有些客户会请工厂直接将MCCB的短路延时功能去除,原因是我司没有模数化的刀开关.3, 配电用和保护电动机用的产品, 最主要的区别在哪里?答:①简单地配电用和保护电动机用的MCCB区别在瞬时脱扣整定电流不同,配电用一般整定在10In,即8In~12In,保护电动机用一般整定在12In,即9.6In~14.4In.还有其它的动作特性值也不相同.②保护电动机用MCCB客户一般只需要具有短路保护功能,而不需要具有过载保护功能(由于热继电器的存在).4, 手柄直接操作,电动操作,和转动手柄的操作, 三种的区别是什么, 有没有样品, 一般客户会选用何种方式, 我发现客户在订货的时候, 并没有说明, 是否客户自己会选择去用?答:三种操作方式主要是适用场合不同,客户一般会根据自己的使用情况选择相应的操作方式.其中手柄直接操作是一般使用情况,无特殊要求;电动操作是用于一些直接接触有触电危险或需要远程控制的场合.转动手柄操作一般用于开关柜,将上下操作转变为转动操作.5, 我司生产的产品, 是真正的四极还是三极+N的?答:我公司的四极产品常规出厂的都是3P+N的产品,可根据客户的需求配置中性线保护.6, 有关接线方式, 板前接线, 板后接线, 和插入式接线, 用在何种环境下?答:具体的接线方式与产品安装位置、进线方向及客户的实际需求有关,一般如果线是从上至下的方式接过来的就采用板前接线;如果线是由板后水平方向接过来的,就采用板后接线.插入式是相对于有无接线底座而言,MCCB是插拔的,而接线底座也可以采用板前接线或者板后接线(只适用于NM8系列插入式).7, 分励脱扣器是如何实现远程控制的?答:分励脱扣器只能实现远程分断,不能实现远程合闸,而电操机构可以实现简单地远程分合闸.另外产品安装分励脱扣器后可方便的实现开关柜门打开产品即分闸的功能.8, 电磁式脱扣器和复式脱扣器有什么样的区别?答:电磁式脱扣器是指只具备短路保护功能的脱扣器,复式脱扣器是指既具备短路保护又具备过载保护的脱扣器.9, NM6和NM8都有电子式的,(智能式的)脱扣器, NM1有没有? 为什么客户会选择电子式的脱扣器,而不选择热磁式的脱扣器, 是稳定性上不够吗?答:我们的NM1是没有电子式的.电子式相对于热磁式而言,可调范围要大的多,以NM8为例,热磁式热可调的范围是0.8In~In,而电子式热可调的范围是0.4In~1.0In多档可调,所以一般情况下400A以上客户倾向于选择电子式的,而400A以下则倾向于选择热磁式的.10, 样本中有提及, 四极断路器中性极(N) ,表格中, 断路器N极额定电流, 这个概念想说明什么问题?D型N极安装过电流脱扣元件,却又为何始终接通,不与其他三极一起合分.答:N极额定电流是指N极安装了过电流脱扣元件(即具有过载和短路保护功能).N极安装过电流脱扣元件,N极始终接通,是因为在某些情况下N极必须保持始终是处于接通状态,过电流脱扣元件可以检测在N极发生严重接地故障电流的情况下使其他3极断开,从而达到保护N极的目的.11, 温度补偿曲线, 所有产品的温度补偿均是一致的吗? 我们常说的温度补偿是相对于周围环境而言是指工作时的温度,还是就是正常的室温? 这个如何来计算, 因为在工作时, 温度可能都会高于正常的30度,有时可能会达到60度左右, 这是否都要考虑到温度补偿的问题?答:首先不同电流规格的产品,温度补偿曲线是不一致的(我们由于人力所限,没有进行大量试验,只能对每种规格选择几个点进行试验,根据这些试验数据绘制的温度补偿曲线可能比较相似,但不会偏离太多).我们通常所说的温度补偿的温度是指产品所处的工作环境的温度和基准温度的差值,如装在柜体内就是柜体内部的温度.我们说温度补偿主要是由于温度是影响双金的重要因素,我们通常会在产品生产时,设定一个基准温度值,比如40℃,在此环境温度下整定MCCB的脱扣特性,而如果客户在50℃的环境温度下使用该产品,就要考虑降容使用了,100A的产品可能就要当作80A的产品来使用了.2, 我司的这个产品, 与哪个公司的产品最相似, 德力西公司有没有类似于我司的NM8或NM6系列的产品? 达达呢的?答:NM1与三菱公司的NF系列产品相似,NM6与ABB公司的SACE ISO max系列产品相似,NM8与施耐德的NS系列产品相似.德力西公司的CDM1与我公司的NM1类似,CDM7与NM6类似,目前还没有与NM8类似的产品,正在开发之中.13, 客户经常会选用哪些附件, 为什么?答:MCCB的附件主要有分励脱扣器,欠压脱扣器,辅助触头,报警触头,旋转手柄,电操机构,按客户选用频率从大至小依次为分励脱扣器>辅助触头,报警触头>欠压脱扣器>旋转手柄,电操机构.具体选用什么附件,跟客户的使用场合有关,上面提到的选用频率是针对一般情况,具体到某个客户会有所不同.14, NM1只符合一个标准, IEC60947-2,NM6却符合两个标准, IEC60947-2, IEC60947-4;NM8的就更复杂, 为什么会出现这种情况?答:NM8标准比较复杂是因为NM8功能比较齐全,可以适用于多种使用场合,而要想证明NM8能够适用于复杂的使用场合,就要作相应的测试,而测试必须要有一定的依据,就是标准.所以产品打不同的标准最终是为了证明我们的产品具有相应的功能.15, 产品具有隔离功能, 到底想说明什么, 是可以用作隔离开关?答:隔离开关具有两方面重要的特征:①有效切断电流②始终正确指示接通与断开状态.有效切断电流是指在产品在处于断开状态时,要保证线路中泄漏电流不高于某一规定数值,以致于人体接触时不会发生危险,也就是隔离功能的电性能.始终正确指示接通分断状态是要求手柄能正确指示触头接通或者断开,即使由于外力的原因暂时不能正确指示,在外力撤销后,手柄仍能立即正确指示其状态,即正确的隔离指示功能.我们的NM1产品目前基本具备第一个方面的功能,第二个方面的功能还需要逐台检测,挑出其中符合要求的产品,不能保证每一台产品都能具有此功能. 隔离功能并不是真正意义上的隔离开关,隔离开关有隔离开关的一系列技术参数,但隔离开关肯定具有隔离功能.16, NM8有一些特性,希望能够得到解释剩余电流保护, 是否就是漏电保护?答:剩余电流保护就是漏电保护.17,NM8和NM6产品是否存在以下情况: 在使用分励脱口器对电路进行分断以后,操作手柄是否不能正常复位到ON 或OFF状态?答:一般不会存在这样的情况,如果有也是个别产品的质量问题,目前还未发现类似情况.但以前销售的产品确实存在ON和TRIP位置不明显的缺点,现已整改好.18,NM1为何6A的产品无热脱扣?是出于什么原因答:我们的NM1本来是设计最小到10A,后来由于客户提出要求,才设计了6A的产品,但是由于电流太小,发热效率不高,热脱扣既过载保护很难达到,因此只具有磁脱扣.小电流的MCCB像6A需求量很小,一般情况下都会选用MCB而不用MCCB.19,能否介绍一下Icu,Ics,Icm,Icw之对与断路器的作用及他们的区别答:Icu是额定极限分断电流,Ics是额定运行分断电流,Icm是额定接通电流,Icw是额定短时耐受电流.Icu和Ics是反映断路器分断能力的重要指标,在测试Ics时会比测Icu多一次CO(接通分断)测试,现在的趋势是Ics=Icu. Icm是反映断路器能否经受合闸瞬间大电流冲击而不至于发生熔焊使触头熔合在一起.Icw是使用类别为B的产品的重要特征,只有具有Icw这一参数才能说明产品是B类断路器,有Icw 的断路器能够与其他断路器一起实现基本地选择性保护功能(真正地全选择性要有ZSI才能实现).但A类电子式断路器一般也有一定地短路短延时功能.20,所有的NM1,NM6,NM8都可以用导轨安装吗?答:NM1,NM6,NM8 225A及以下的产品都可以用导轨安装,最常用的是63A和100A,400A以上的不能导轨安装.21,是否可以讲解一下NM8的热可调,磁可调的作用.磁可调在现实中用的普遍吗?还是仅仅是附加功能.热可调和磁可调哪个频率用的高?答:热可调是指NM8的额定工作电流可调,如NM8-250 225A的产品,其额定工作电流可调范围就是225*0.8=180A~225*1=225A.磁可调是指瞬时脱扣电流可调,NM8-250 225A的瞬时脱扣电流可调范围是5In~10In.相对而言,热可调的应用频率更高一些.22,MCCB的接线处,为何有些客户要接线板,另一些客户却要笼式/箱式接线柱.接线板与接线柱在使用中有什么最大区别答:这其实跟客户的接线方式有关,如果客户是将电缆直接接在产品上,他就可能会选购带接线柱的产品,而如果是大电流,客户有可能选用2根导线,此时就要用2孔接线柱;如果客户是将导线连接在接线鼻上,再将接线鼻接在产品上就不需要接线柱了,但是如果是大电流规格的,接线鼻很大,就需要延伸型接线板来辅助接线了.延伸型接线板接在产品上,接线鼻与接线板相连.。
MCCB学习资料
2．1．2在415V重复上诉步骤，试验电流为150＋5%kA。 注：试验电压在程序Ⅰ中应该是产品的最高工作电压，在程序Ⅱ、Ⅲ中要对所有工厂宣布的额定电 压都进行测试！
第一步，主电路在闭合状态下，在连接在一起的所有各极带电部件与断路器框架之间；每一极和连 接到断路器框架上的其它各极之间施加 9.8kV 冲击试验电压，共施加 5 次，每次间隔大于 1s；
第二步，主电路在断开状态下，在连接在一起的所有各极带电部件与断路器框架之间；连接在一起 的电源侧端子与连接在一起的负载侧端子之间施加 9.8kV 冲击试验电压，共施加 5 次，每次间隔大 于 1s；
白传宝 2006 年 10 月
1
浙江正泰电器股份有限公司 MCCB 学习资料
第一部分 产品综合性能的学习
第一部分 产品综合性能的学习
一、 MCCB应具有的综合性能
1、 试验程序Ⅰ（一般工作特性）（以 NM8-250R/3P 为例）
1．1 脱扣极限和特性（tripping limit and characteristics），又叫脱扣特性 1．1．1 短路保护测试（瞬时 Ii 或 Im 测试） （当 Ics＝Icu 时，试验程序Ⅱ和试验程序Ⅲ合并）：导线横截面积 250A 为 120 mm2（导线的横截 面积在使用中和测试中都和额定电流有关，具体的规定在 IEC60947-1 表 9 中，其中导线的截面积 单位有 AWG/MCM 及 mm2，可以查表 1 换算）。注：Im 和基准温度无关。 试品为最大和最小电流规格各一台，任意两极串联（A-B，A-C，B-C），在－20％时施加 80％Im， 试品 0.2s 之内不动作，在＋20％时施加 120％ Im，试品 0.2s 之内动作。然后进行单极验证，应符 合上述要求。（Im 为短路保护整定值，正泰的产品一般为 10In） 1．1．2 过电流特性（延时）测试 在基准温度下（一般为 40℃，有些地区为 50℃或 55℃，视产品不同使用地区的年平均气温而定）， 将产品各极同时通电，1.05In 应该在 2hours 内不动作（63A 及以下为 1hour），然后紧接着将电流 上升到 1.3In 后，产品应该在 2hours 内动作（63A 及以下为 1hour）。 注：此测试为 IEC 标准测试，应该在设定的基准温度下、标准的大气条件下根据电流的大小来选 择标准的导线，否则认为测试不准确。
塑壳断路器(MCCB)的脱扣系统--磁脱扣器篇
塑壳断路器（MCCB）的脱扣系统--磁脱扣器篇薛 彪 罗格朗低压电器（无锡）有限公司引言、塑壳断路器（MCCB）的结构基本是由脱扣系统（脱扣器）、触头系统(导电系统)、灭弧系统、操作机构、外壳组成。
脱扣系统对同一个壳架的MCCB来讲是具有很多的变化，可用不同的脱扣系统来组成多样化的产品，实现不的功能,在同一壳架下的不同的电流规格也是通过调整脱扣系统来成。
因此脱扣系统是塑壳断路器（MCCB）中设计最灵活；工艺最复杂；制造过程中零件最多装配最繁复的部分。
一、脱扣系统的原理、分类1、脱扣系统是MCCB产品用来接受信号及发出指令的元件。
若线路中出现不正常情况或由操作人员发出信号时，脱扣器会根据信号要求的情况通过传递元件使机构动作切断电路。
2、塑壳断路器（MCCB）的脱扣系统一般分热脱扣器、磁脱扣器（瞬时）、欠压脱扣器、分励脱扣器,电子式智能脱扣器，剩余电流脱扣器等几种。
热脱扣器和磁脱扣器（瞬时）是热磁式MCCB的基本功能，可做成固定与可调式二种，也可做成单磁式脱扣器（ICB）。
欠压脱扣器和分励脱扣器是指产品本体外另加的脱扣系统,一般称为MCCB内部附件。
简单举例各脱扣器的工作原理（图一）： 塑壳断路器（MCCB）串联在被保护的主电路中。
在合闸位置时，锁扣3勾住锁扣2，动触头1闭合，主电路接通。
动触头保持闭合状态，同时主弹簧拉长为分断储能。
热脱扣器9串联于主电路,当长时间过载使得热脱扣器的双金属片10弯曲，通过传递元件5使锁扣2,3分离自由脱扣，主触点在弹簧13作用下跳闸切断电路,起到过载（过电流）保护作用。
磁脱扣器（瞬时）12串联于主电路，当电流为正常值时，衔铁吸力不够，处于打开位置。
当过电流超过规定值时，电磁吸力增加，衔铁11吸合，同样通过传递元件5使锁扣2,3分离自由脱扣，这就是瞬时过电流或短路保护作用。
当保护电路失压或电压过低时，欠压脱扣器8的衔铁7释放，也同样由传递元件5使锁扣2,3分离，起到欠压和失压保护作用。
