地下管线探测作业指导书

地下管线探测作业指导书

地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。

地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。

为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。

2.适用范围本作业指导书适用于地下管线探测及地下管线竣工。

3.引用标准3.1《城市地下管线探测技术规程》 CJJ 61-20033.2《城市测量规范》 CJJ 8-993.3《全球定位系统(GPS)测量规范》 GB/T18314-20013.4《测绘产品检查和验收规定》 CH 1002-953.5《测绘产品质量评定标准》 CH 1003-953.6重庆市地下管网普查要求4.基本规定4.1地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类。

地下管道包括:给水(生活用水、生产用水、消防用水)、排水(污水、雨水和雨污合流)、燃气(煤气、天然气、液化气)、热力(蒸汽、热水)和工业管道(氢、氧、乙炔、石油等)。

地下电缆包括:电力(供电、路灯)、电信(电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等)。

4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行。

4.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。

1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。

地下管线探测作业指导介绍模板之欧阳学创编

地下管线探测作业指导介绍模板之欧阳学创编

地下管线探测作业指导书1. 地下管线普查基本技术要求1.1 地下管线点探查精度地下管线点探查精度1.2 地下管线点测量精度地下管线点测量精度1.3 地下管线图测绘精度实际管线的线位与邻近的地上建筑物、构筑物及相邻管线的间距中误差不应大于图上±0.5mm。

2. 地下管线调查地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。

注:表中“△”为调查项目。

2.1管线点埋深测量的具体要求1)管线点埋深宜采用经检验的钢尺直接开井量测,不能用钢尺直接量测时,应采用L尺在地面进行量测,L 尺的长轴方向应保持与地面线垂直,读数时应在地面拉水平线,水平线与L尺长轴方向的交点即为读数起始位置;2)管线点深度的计量单位为m,读数时精确到小数点后两位。

埋深位置应为阀门与主管接合处;3)当检查井被掩埋物、淤泥等覆盖(包括给水管线的阀门手孔、煤气管线的抽水缸等),不能直接量测埋深时,应采用仪器探测、打样洞等方法查明地下管线的埋深。

4)偏距量测宜用十字形井中器套卡在打开井盖的井口上,十字交叉点即为井口中心,交叉点挂钩悬一垂球,用尺量出垂球至管道中心线的水平垂距,即为偏距。

2.2 管线规格测量的具体要求1)管线规格用钢卷尺下井量测。

电缆管块或管组的计量单位用mm表示。

2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。

5)地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。

材质的记录应采用中文全称。

6)埋设于地下管沟或管组、管块中的电力或电信电缆,宜查明电缆的根数或管组、管块孔数。

(完整版)地下管线探测作业指导书

(完整版)地下管线探测作业指导书

地下管线探测作业指导书1.地下管线普查基本技术要求1.1地下管线点探查精度。

地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。

L尺在地L尺长轴,不能1)管线规格用钢卷尺下井量测。

电缆管块或管组的计量单位用mm表示。

2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。

5)地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。

材质的记录应采用中文全称。

6)埋设于地下管沟或管组、管块中的电力或电信电缆,宜查明电缆的根数或管组、管块孔数。

2.3应当查明的建(构)筑物和管线点明显管线点和新建管线点应按下表所示内容查明管线上的建(构)筑物和管线点。

地下管线探查查明与测注的项目2.4实地调查中对特殊情况的处理1)压力井、沉井、电力、电信、电话、倒虹吸等大井(1m×1m以上)应实测井的范围,其管线点应设在管线进、出井的实际位置;2)在管线的变坡或变径处,如果坡度和直径是渐变的,则应在变化的起点和终点分别设置管线点。

管线点间距小于75米,当管线长度超过75米无特征点时,在其直线段上增设直线点,以控制管线走向。

3.不同专业地下管线探查ABCD3.112345673.21)探查的主要方法地下管线探查物探方法主要包括被动源法和主动源法,被动源法包括工频法、甚低频法等;主动源法包括直接法、感应法、夹钳法等。

我们一般采用的是主动源法。

①工频法利用载流输电电缆中所载有的50~60Hz交变电流所产生的工频信号或金属管线感应电流所产生的电磁场进行管线探测。

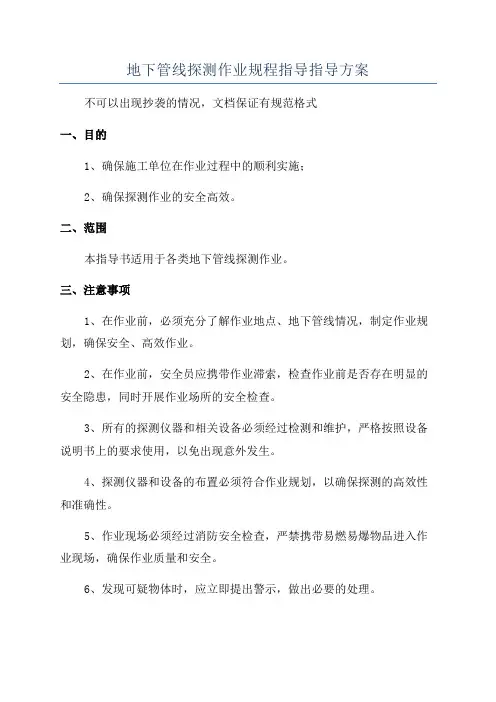

地下管线探测作业规程指导指导方案

地下管线探测作业规程指导指导方案

地下管线探测作业规程指导指导方案不可以出现抄袭的情况,文档保证有规范格式
一、目的
1、确保施工单位在作业过程中的顺利实施;
2、确保探测作业的安全高效。

二、范围
本指导书适用于各类地下管线探测作业。

三、注意事项
1、在作业前,必须充分了解作业地点、地下管线情况,制定作业规划,确保安全、高效作业。

2、在作业前,安全员应携带作业滞索,检查作业前是否存在明显的安全隐患,同时开展作业场所的安全检查。

3、所有的探测仪器和相关设备必须经过检测和维护,严格按照设备说明书上的要求使用,以免出现意外发生。

4、探测仪器和设备的布置必须符合作业规划,以确保探测的高效性和准确性。

5、作业现场必须经过消防安全检查,严禁携带易燃易爆物品进入作业现场,确保作业质量和安全。

6、发现可疑物体时,应立即提出警示,做出必要的处理。

7、探测完毕后,应及时处理、保存探测记录,并给出相应的技术汇报。

四、安全措施
1、作业前后,应及时对作业场地、设备进行安全检查,消除安全隐患;
2、按照作业计划,确保作业质量;
3、组织作业人员开展安全教育和安全培训,维护安全生产秩序;。

地下管线探测仪作业指导书

地下管线探测仪作业指导书

地下管线探测仪作业指导书1. 作业项目名称:地下管线探测作业指导书2. 作业内容范围2.1本指导书适用于RD4000地下管线探测作业;2.2准确查询埋深5m以内地下电力电缆走向及埋设深度。

3. 编制(修订)文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》(铁运[1999]103号)3.2RD4000地下管线探测仪使用说明书。

4. 人员工机具材料与要求4.1人员准备:注:其它作业人员(如接地封线)在此不一一列出。

4.2工具准备5. 作业程序、检查方法及标准5.1测试前5.1.1测试人员应穿绝缘鞋、工作服,一人测试,一人做好安全防护,特别在铁路、公路边测试注意车辆防护。

5.1.2安装好接收机、发射机电池。

并检查电池电量水平,确保电量充足。

连接发射机夹钳,夹钳卡住被测电缆,施加频率信号于目标电缆上,确认夹钳的双爪完全封闭。

如图所示:5.2测试中5.2.1发射机设置5.2.1.1按一下电源开/关键,打开发射机电源。

5.2.1.2按“f”频率键选择测试频率,被选定的频率将显示在屏幕上。

使用耦合钳连接时,频率一般选择8.19kHz或32.8kHz。

5.2.1.3按或箭头调节发射机输出功率大小,具体根据电缆长度设置,一般设置在50%左右。

5.2.2接收机设置5.2.2.1按一下电源开/关键,打开接收机电源。

5.2.2.2按“f”键,选择和发射机一样的频率,按切换到峰值模式。

5.2.2.3调节合适的灵敏度:左右拨动接收机手柄下的调节旋钮可增加或者减少接收机的灵敏度,灵敏度大小表示在左上角的位置,开始时可调节至050-060。

如信号百分比指示条打满格,减小接收机灵敏度,保持指示条在50%-80%左右摆动。

5.2.3在发射端附近定位电缆的走向:手持接收机,以距离发射机以3米为半径,接收机手持方向始终保持指向发射端绕行一圈;观测接收机上信号指示最强处为目标电缆。

5.2.4追踪电缆路径:切换接收机模式至谷值模式(追踪模式),将接收机调到谷值模式可以提高追踪的速度;谷值模式在电缆正上方时百分比显示最小,左右箭头指示目标电缆处于接收机的哪一侧。

地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具,广泛应用于城市建设、道路施工、电力维护等领域。

本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项,帮助用户正确使用和操作该设备。

二、设备介绍1. 外观特征:地下管线探测仪外观小巧便携,手持式设计,方便携带和操作。

设备主体采用工程塑料材质,具有防护性能和耐用性。

2. 功能特点:地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度,并通过声音或指示灯的形式进行提示。

该设备具有定位准确、操作简单、性能稳定的特点。

三、使用方法1. 准备工作a. 根据需要选择合适的检测模式:水平扫描、垂直扫描或斜向扫描。

b. 将电池或充电电源正确安装至设备,并确保电量充足。

c. 检查设备各部件的连接是否牢固,是否有损坏。

2. 探测操作a. 打开地下管线探测仪的电源,确认设备启动正常。

b. 将设备置于地面,并按压探测按钮开始进行探测。

c. 设备探测到地下金属管线时,会通过声音或指示灯的形式进行提示,用户应及时停止探测,并记录当前位置和深度。

3. 实时定位a. 在探测过程中,可通过实时定位功能调整探测的位置和深度。

b. 通过控制仪器的旋钮,可以实时改变探测范围。

c. 根据实时定位结果,可确定金属管线的准确位置。

4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作,以免损坏地下管线。

b. 在使用设备时,应注意周围环境的安全,并避免碰撞、摔落等意外情况。

c. 不要将设备暴露在高温、潮湿或腐蚀性环境中,以免损坏设备的功能和性能。

四、维护保养1. 设备保养a. 定期清洁设备外壳,确保没有灰尘、泥沙等杂物进入设备内部。

b. 不可随意拆卸设备,以免影响设备的正常工作。

2. 电池维护a. 如使用电池作为电源,请及时更换电池,避免电量不足导致设备不能正常工作。

b. 不要将电池暴露在高温或火源附近,以免发生火灾或爆炸。

3. 设备存放a. 长期不用时,应将设备存放在干燥、通风的地方,避免受潮和损坏。

地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书SENNR系列地下管线探测仪发射机的信号施加方法共有3种工作方式:直连法,耦合法,感应法。

SENNR型管线探测仪接收机也有3种工作模式:波峰法、波谷法、A字架。

下面所述接收机均在波峰模式下进行。

我下面做一下简单的介绍。

1 直连法:直连法是直接将发射机发出的信号施加到被测管线上。

在使用这种方法查找目标管线时,可以运用发射机上的2种频率:音频和射频。

它们的区别是音频信号的频率低,衰减慢,传输距离远,它的辐射能力小,穿透能力弱,从而不容易串线;而射频信号频率高,穿透能力强、辐射能力好,但是含有高频成分较多,衰减较快,传输距离较近。

在查找时,就要灵活应用这两种频率的特点。

在使用过程中,如果远端接地,回路电阻小,就用音频来查找目标管线;回路电阻较大时,想办法改善接地状况来减小回路电阻;如管线探测仪果远端受某种原因的限制不能接地,或者接地经处理后回路电阻仍然较大,还有就是管线中有接头、绝缘物等等时,那就需要用射频信号来查找。

(发射机上有回路电阻显示大于2000了就说明回路电阻有些大)2 耦合法:有的时候受环境或情况限制,(如电缆带电运行等)不能直接将信号施加到目标管线上时,我们就要用这种方法。

这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。

在使用这种方法时使用者一定要注意,钳口要完全闭和,使用音频频率。

由于是这种频率,它的穿透能力弱一些,所以要求回路电阻要低,这样就要使目标管线两端接地。

使用者在查找之前,先要弄明白目标管线是否两端都接地,或者是中间有无接头、绝缘物等等。

注意在选择夹钳放置点的时候,切勿将夹钳放置在管线端头处,尽量离管线端头远些。

3 感应法:这种方法只能用射频信号,因为它的辐射广,穿透能力强。

使用时,先要调整好发射机和接收机之间的距离,因为在这种方法中,发射机发射的是一个面状的射频信号,这样空气中也会有发射机发出的信号,为了避免接收机直接接收到空气中的射频信号,所以就要先调整好两者之间的距离。

地下管线探测作业规程指导指导方案

地下管线探测作业规程指导指导方案

精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。

地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。

为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。

2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。

1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。

2.地下管线点的测量精度:平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度:。

4.3地下管线测量采用的坐标系统要求及高程系统。

5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。

打开所有检修井,查明每条管、埋深(地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深;地下隧道或顶管工程施工现场的地下管线应量测其外底埋深;量测所有检修井的井底埋深。

即给水、燃气、电信及管埋电力管线:检修井、阀门等附属物井深量测到井底,线深量测至管顶;隐蔽点埋深、线深量测至管顶)。

当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物。

地下管线探测仪操作指导书

地下管线探测仪操作指导书

地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测与雷达探测,在实际应用中多数就是电磁感应探测(如:RD4000)。

电磁感应地下管线探测仪就是由一台发射机与一台接收机组成。

它用于地下金属管线路由精确定位、深度测量与长距离管线的追踪。

采用双水平线圈与垂直线圈电磁技术,具有测量目标管线电流强度与电流方向的功能,提高了管线仪定位的精度与对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪与定位。

以RD4000为例介绍探测仪的原理方法及使用。

深度测量所得深度值就是接收机底端到管线中心的距离。

2地下管线探测仪的原理及其探测方法2、1 探测原理地下管线探测仪使用的就是电磁感应法。

用管线仪的发射机在地下管线上施加一个交变电流信号I。

这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。

其大小为I=K*I/R,方向为等势圆周上的切线方向。

将这个磁场分解为一个水平方向的磁场分量与一个垂直方向的磁场分量。

通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置与深度呈一定的比例关系。

因此,用管线探测仪接收机里的双水平天线与垂直天线分别测量其水平分量与垂直分量的大小,就能准确地对地下管线进行定位与测深。

2、2 探测方法地下管线探测仪有无源与有源两种工作方式。

无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。

不需要发射机对目标管线施加信号。

有电力(Power)与无线电(Radio)两种模式。

将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。

有源工作方式用来追踪与定位由发射机施加到目标管线上的信号,从而对管线进行定位与测深。

发射机施加信号的方法有直接法、夹钳法与感应法三种方法。

地下管线探测作业指导书

地下管线探测作业指导书

地下管线探测作业指导书一、任务背景及目的地下管线探测作业是为了确认地下管线的准确位置和布局,以避免在施工过程中对地下管线造成损坏或事故发生。

本指导书旨在提供一套标准的作业流程和操作规范,确保地下管线探测作业的安全、高效和准确性。

二、作业前准备1. 确认作业区域:根据施工图纸和相关资料,确定需要进行管线探测的区域范围,并进行标记。

2. 收集相关资料:收集与作业区域相关的地下管线图纸、管线材质和深度等信息。

3. 确定探测方法:根据作业区域的特点和管线类型,选择合适的探测方法,如地磁法、电磁法或地雷达等。

4. 准备探测设备:确保探测设备完好,包括仪器、探头、电缆等,并进行必要的校准和检测。

5. 制定作业计划:根据作业区域的大小和复杂程度,制定详细的作业计划,包括作业时间、人员配备和作业顺序等。

三、作业流程1. 施工现场准备:a. 确保作业区域的安全:清除作业区域内的障碍物和杂物,确保作业人员的安全。

b. 标记地下管线位置:根据地下管线图纸,使用标志物或标线将地下管线的位置标记出来,便于后续探测操作。

2. 探测设备设置:a. 根据作业计划,将探测设备放置在合适的位置,确保设备能够覆盖到作业区域内的所有地下管线。

b. 连接电源和信号线:将探测设备与电源和信号线连接,并进行必要的测试和校准。

3. 探测操作:a. 按照作业计划,由专业人员操作探测设备进行探测。

b. 根据探测设备的指示,逐步扫描作业区域,记录探测到的地下管线的位置和深度。

c. 注意观察设备显示的数据,并及时调整设备的设置和位置,以确保探测结果的准确性。

4. 数据处理与分析:a. 将探测到的地下管线数据进行整理和记录,包括管线类型、位置、深度等信息。

b. 利用专业的数据处理软件对数据进行分析和处理,生成管线布局图和报告。

5. 结果报告:a. 根据数据分析结果,编制管线布局图和报告。

b. 报告中应包括作业区域的地下管线布局图、管线类型、深度、安全距离等信息,以及可能存在的风险和建议措施。

地下管线探测作业任务指导书

地下管线探测作业任务指导书

地下管线探测作业任务指导书一、任务背景地下管线探测作业是为了确保工程施工过程中不损坏地下已有的管线设施,保障施工安全和质量。

本任务指导书旨在提供详细的任务执行流程和操作要求,确保探测作业的准确性和高效性。

二、任务目的1. 确定地下管线的位置、深度和类型,为施工提供准确的地下管线信息。

2. 预防施工过程中对地下管线设施的损坏,保障施工安全和质量。

三、任务执行流程1. 任务准备a. 确定探测区域范围和目标管线。

b. 收集相关地下管线的资料和图纸。

c. 准备必要的探测设备和工具。

2. 现场勘察a. 根据资料和图纸,确定探测起点和终点,并进行标记。

b. 利用地理定位系统(GPS)确定探测区域的坐标。

c. 检查探测区域的地形和地貌,了解可能存在的地下障碍物。

3. 探测作业a. 使用地下管线探测仪器,按照预定的路径进行探测。

b. 根据仪器的指示,记录管线的位置、深度和类型等信息。

c. 在探测过程中,注意排除干扰信号,确保数据的准确性。

4. 数据处理与分析a. 将探测得到的数据进行整理和归档。

b. 根据数据分析,绘制地下管线的分布图和剖面图。

c. 对数据进行解读和评估,判断管线的状态和安全性。

5. 编制报告a. 根据数据处理和分析结果,编制地下管线探测报告。

b. 报告中应包括管线的位置、深度、类型、状态评估和安全建议等内容。

c. 报告的格式和内容应符合相关规范和要求。

四、任务要求1. 任务执行人员应具备相关的专业知识和技能,熟悉探测设备的操作和维护。

2. 在进行探测作业时,应遵守相关的安全规范和操作规程。

3. 数据的采集和处理应准确无误,确保报告的可靠性和可读性。

4. 报告编制应符合相关的要求,包括格式、内容和结构等方面。

5. 任务执行过程中,应与相关部门和单位保持良好的沟通和协调。

五、任务风险和应对措施1. 探测作业可能受到天气、地质条件和设备故障等因素的影响,应提前做好充分的准备。

2. 在探测作业过程中,可能遇到未知的地下障碍物,应及时采取措施进行处理和解决。

地下管线探测安全作业指南

地下管线探测安全作业指南

地下管线探测安全作业指南一、作业前的准备1、了解作业区域在开展探测工作之前,必须对作业区域进行充分的了解。

包括但不限于该区域的地形地貌、地下管线的分布情况、周边的建筑物和交通状况等。

可以通过查阅相关的档案资料、向当地的管理部门咨询以及现场勘查等方式来获取这些信息。

2、制定作业方案根据所掌握的信息,制定详细的作业方案。

作业方案应包括探测的方法、设备的选择、人员的分工、安全措施以及应急预案等内容。

确保方案具有可操作性和安全性。

3、培训与交底对参与探测工作的人员进行培训,使其熟悉探测设备的操作方法、安全注意事项以及应急处理措施。

同时,要进行技术交底,让作业人员清楚了解本次探测工作的任务和要求。

4、设备检查与校准对探测设备进行全面的检查,确保其性能良好、工作正常。

对于需要校准的设备,要按照规定的程序进行校准,以保证探测结果的准确性。

5、个人防护装备作业人员必须配备齐全个人防护装备,如安全帽、工作服、防护鞋、手套等。

在特殊环境下作业,还应配备相应的防护用品,如防毒面具、安全带等。

二、现场作业安全1、现场警示标识在作业现场设置明显的警示标识,如“地下管线探测,注意安全”等,以提醒过往行人及车辆注意安全。

2、交通疏导如果作业区域位于交通繁忙的道路上,要安排专人进行交通疏导,确保作业人员和过往车辆的安全。

3、探测方法的选择根据不同的地质条件和管线类型,选择合适的探测方法。

例如,对于金属管线,可以采用电磁感应法;对于非金属管线,可以采用地质雷达法等。

在使用探测设备时,要严格按照操作规程进行操作,避免误操作导致安全事故。

4、挖掘作业如果需要进行挖掘作业,必须先确认地下管线的位置和深度,并采取相应的保护措施。

挖掘过程中要小心谨慎,避免破坏地下管线。

5、有毒有害气体检测在进入可能存在有毒有害气体的区域进行探测作业时,要先进行气体检测。

如果检测结果超标,必须采取通风换气等措施,确保作业环境安全后才能进入。

6、电气安全在使用电气设备时,要确保设备接地良好,避免触电事故的发生。

地下管线探测作业指导书

地下管线探测作业指导书

地下管线探测作业指导书一、引言地下管线探测作业是一项重要的工程任务,旨在确保施工过程中不会损坏现有的地下管线。

本指导书旨在提供详细的操作步骤和注意事项,以确保作业的安全性和高效性。

二、作业前准备1. 确定作业区域:首先,需要明确作业区域的范围,并获得相关的地图和图纸资料。

2. 收集管线信息:收集关于地下管线的信息,包括类型、直径、材料、埋深等。

这些信息可通过地方政府、管线运营商或相关机构获取。

3. 安全评估:在开始作业前,进行安全评估,确保作业人员了解潜在的危险和风险,并采取相应的预防措施。

三、设备和工具1. 探测仪器:选择适当的地下管线探测仪器,如地磁仪、电磁波探测仪等。

2. 标记工具:准备标记工具,如彩色喷漆、标志桩等,用于标记地下管线的位置。

3. 测量工具:备齐测量工具,如测量带、测量仪等,用于测量管线的深度和位置。

四、作业步骤1. 确定探测方法:根据地下管线的类型和特性,选择适当的探测方法。

常用的方法包括地磁法、电磁法和地雷达法等。

2. 仪器校准:在使用探测仪器前,进行仪器的校准,确保测量结果的准确性。

3. 划定探测区域:根据作业区域的范围,划定探测区域,并进行标记,以便后续的探测工作。

4. 进行探测作业:按照选定的探测方法,使用探测仪器进行作业。

根据仪器的指示,寻找地下管线的位置,并进行标记。

5. 测量管线深度:在标记地下管线位置后,使用测量工具测量管线的深度,并记录下来。

6. 制作探测报告:根据探测结果,制作探测报告,包括管线的位置、深度和类型等信息。

五、安全注意事项1. 事先通知:在进行地下管线探测作业前,应事先通知相关的管线运营商和地方政府,以确保作业的安全性。

2. 避免损坏:在进行探测作业时,要小心操作,避免对地下管线造成损坏。

如发现管线位置不清晰或存在障碍物,应及时停止作业并寻求专业人员的帮助。

3. 安全防护:作业人员应佩戴适当的个人防护装备,如安全帽、手套、防护眼镜等,以确保作业的安全性。

【优质文档】管线探测作业指导书-实用word文档 (15页)

【优质文档】管线探测作业指导书-实用word文档 (15页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==管线探测作业指导书篇一:地下管线探测作业指导书地下管线探测作业指导书1. 地下管线普查基本技术要求1.1 地下管线点探查精度1.2 地下管线点测量精度地下管线点测量精度1.3 地下管线图测绘精度实际管线的线位与邻近的地上建筑物、构筑物及相邻管线的间距中误差不应大于图上±0.5mm。

2. 地下管线调查地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。

注:表中“△”为调查项目。

2.1管线点埋深测量的具体要求1)管线点埋深宜采用经检验的钢尺直接开井量测,不能用钢尺直接量测时,应采用L尺在地面进行量测,L尺的长轴方向应保持与地面线垂直,读数时应在地面拉水平线,水平线与L尺长轴方向的交点即为读数起始位置;2)管线点深度的计量单位为m,读数时精确到小数点后两位。

埋深位置应为阀门与主管接合处;3)当检查井被掩埋物、淤泥等覆盖(包括给水管线的阀门手孔、煤气管线的抽水缸等),不能直接量测埋深时,应采用仪器探测、打样洞等方法查明地下管线的埋深。

4)偏距量测宜用十字形井中器套卡在打开井盖的井口上,十字交叉点即为井口中心,交叉点挂钩悬一垂球,用尺量出垂球至管道中心线的水平垂距,即为偏距。

2.2 管线规格测量的具体要求1)管线规格用钢卷尺下井量测。

电缆管块或管组的计量单位用mm表示。

2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。

地下管线探测作业任务指导书

地下管线探测作业任务指导书

地下管线探测作业任务指导书一、引言地下管线探测作业是一项重要的任务,它涉及到城市基础设施的建设和维护工作。

为了保障工作的顺利进行,我们编写了这份地下管线探测作业任务指导书,旨在提供必要的指导和规范。

二、背景介绍地下管线探测作业是指通过使用各种探测设备和技术手段,对地下埋设的管线进行准确定位和检测的过程。

这项工作的目的是为了确保在进行地下工程施工或者其他相关工作时,不会损坏或者破坏地下的管线。

同时,地下管线探测作业还能提供管线的准确位置信息,为城市规划和管理提供重要依据。

三、作业前准备1. 获取相关资料:在进行地下管线探测作业之前,需要获取相关的地图和设计图纸等资料,以便了解管线的大致位置和走向。

2. 确定探测范围:根据工程需要和资料分析,确定探测的范围和目标,制定详细的作业计划。

3. 准备探测设备:根据作业计划,准备好适合于不同情况的探测设备,包括电磁波探测仪、地质雷达等。

四、作业流程1. 地面勘察:在开始地下管线探测之前,需要进行地面勘察,了解地形和地貌情况,以便在探测过程中进行参考。

2. 探测设备设置:根据作业计划,选择合适的探测设备,并进行设备设置和校准,确保探测结果的准确性。

3. 探测数据采集:使用探测设备进行地下管线的探测和数据采集,根据需要进行重复探测,以提高数据的可靠性和准确性。

4. 数据处理和分析:对采集到的数据进行处理和分析,通过数据对照和图象重建等手段,确定管线的位置和走向。

5. 结果报告:根据数据分析结果,编制探测报告,详细记录管线的位置、走向和其他相关信息,为后续工作提供参考。

五、作业注意事项1. 安全第一:在进行地下管线探测作业时,必须注重安全,遵守相关的安全操作规程,确保人员和设备的安全。

2. 仪器维护:定期对探测设备进行维护和保养,确保设备的正常运行和准确性。

3. 数据保密:在进行地下管线探测作业时,要注意保护相关数据的安全和保密,避免泄露给未经授权的人员。

4. 环境保护:在作业过程中,要注意保护环境,避免对周边环境造成污染或者破坏。

地下管线探测作业指导书

地下管线探测作业指导书

地下管线探测作业指导书1.适用范围1.1适用于新建小区地下管网竣工测量、服务于项目设计施工的地下管线探测。

1.2原则上,新建小区地下管网竣工测量单体数量超过20件、施工管线探测面积超过100000m2,应先进行技术设计后生产。

项目完成后应提交包括技术设计、成果图表、技术总结报告、质量检查报告在内的全部技术文件。

1.3项目规模不超过1.2规定的,以本作业指导书替代技术设计,并按《质检工作条例》的要求提交过程检查记录表。

2.技术引用文件CJJ 61-2003城市地下管线探测技术规程CH/T6002-2015管线测绘技术规程GB50026-2007工程测量规范CH/T 1033-2014管线测量成果质量检验技术规程大连市地下管线数据采集及信息化应用技术规程(试行)3.术语和定义3.1地下管线探测确定地下管线属性信息和空间信息的全过程。

3.2管线点为准确描述地下管线走向特征和附属设施信息而设置的测点。

3.3明显管线点地面上目视就能够直接调查、观测的管线点,如检修井、阀门、出地点等。

3.4隐蔽管线点埋在地下不可见,需通过仪器探测才能确定的管线点,如转折点、拐点、一般管线点等。

3.5盲扫通过管线探测仪发射机和接收机组合运动,确定测区内未探明管线的探测方式。

3.6竣工管线测量为新建小区配套地下管线向城建档案馆报竣工验收,原则上须在管线覆土之前对红线内地下管线进行的实地测量。

竣工管线测量须明确小区内各类管线与市政管线的连接关系。

3.7施工管线测量为具体项目设计、规划、施工需要,确定地下管线平面位置、埋深及属性信息的过程。

4.资料收集4.1作业前应收集的资料包括测绘资料和管线调绘资料。

4.2测绘资料包括基础地形图(新建小区竣工图)和控制点资料。

4.3管线调绘资料包括管线设计资料、管线竣工图和已有管线探测成果资料。

4.4新建小区地下管线竣工测量应收集的管线设计资料包括雨水、污水、热力(含蒸汽和热水)、煤气、给水、消防、供电、通讯、有线电视和智能化系统等十类。

地下管线探测作业指导书

地下管线探测作业指导书

中国水利水电第三工程局之杨若古兰创作勘测设计研讨院地下管线探测施工编制审核接受人日期中国水利水电第三工程局勘测设计研讨院二○一二年十二月地下管线功课指点书1 适用范围本工法可广泛适用于市政工程和其他工程中由水泥、陶瓷和塑料材料构成的非金属管线、由铸铁、钢材构成的金属管线、由铜、铝材料构成的电缆等各种地下管线的探测.2 参考文件(1)《城市地下管线探测规程》 CJJ61/J271(2)《城市测量规范》 CJJ/T8;(3)《全球定位零碎城市测量技术规程》 CJJ73—97.3 资本配置3.1 设备配置(1)地质雷达PROEX型l套,配备250MHz、500MHz 屏蔽天线;(2)管线探测仪l套;(3)全站仪1台;(4)GPS接收机1台.3.2 人力资本管线探测专业性强,技术含量高,是以该项工作宜拜托给具备专业天资的合作队伍实施.现场配备技术人员和普通劳工协助实施.人力配置如下:检测工程师2人,技术工程师1人,测量工程师2名,普通劳工 2人.4地下管线探测工艺流程及操纵要点4.1 地下管线探测工艺流程确定工作范围,工尴尬刁搜集原始材料现场踏勘,验证搜集的现场踏勘,记录已知管探测方法验证编写施工方案现场探测材料汇总图1 地下管线探测工艺流程图确定工作范围,工尴尬刁难象4.2.1 确定工作范围施工场地地下管线探测应在工程施工开挖前进行,其范围应包含开挖和可能受开挖影响的地下管线平安的区域,探测以上场地的管线走向、地位、深度,防止开挖或非开挖功课时,破坏地下管线,形成严重的后果.4.2.2 确定工尴尬刁难象地下管线探测前,需搞清楚所测区域地下管线的品种,根据分歧的地下管线品种以便选用合适的探测方法,地下管线次要包含以下几个类别:(1)由水泥、陶瓷和塑料材料构成的非金属管线,如排水管(雨水、污水、雨污合流)、工业管线或某些给水管线(生活用水、生产用水、和消防用水)等;(2)由铸铁、钢材构成的金属管线,如给水,燃气(煤气、液化气、天然气)、供热等工业管线;(3)由铜、铝材料构成的电缆(其外用钢铠、铝或塑料包装),如电力电缆(供电、路灯、电车)、通讯电缆(军用光缆、通信光缆)等和有线电视电缆等.4.3 搜集原始材料地下管线探测前,必须全面搜集和清算测区范围内已有的地下管线材料和有关测绘材料,次要内容包含:(1)已有的各种地下管线图;(2)各种地下管线的设计图、施工图、竣工图及技术说明材料;(3)呼应比例尺的地形图;(4)测区内及相临近的控制点的坐标和高程.(5)了解施工方配合人员谁比较熟悉现场,当前有管线复杂地段扣问.现场踏勘,验证搜集的材料在搜集、清算和分析已有材料的基础上进行现场踏勘,对比收集的材料与实际情况的不同.踏勘的次要任务包含:(1)观察搜集的材料,评价材料的可信度和可利用程度;(2)观察测区的地物、地貌、交通和地下管线分布出露情况;(3)观察测区内控制点的地位及保管情况.4.5现场踏勘,记录已知管线通过踏勘,查明测区内各类地下管线出露点、阀门井、污水井、电信电缆井的地位、埋深、走向、性质、规格、材质等.在现场踏勘过程中要记录每根管线的材质、管径、埋深、特征、流通的介质、和管沟的深宽和荫蔽的三通点,电力要记录孔数、电压、热力管线要记录压力,并绘制草图,具体记录施工方工作人员指出的异常点,异常点次要指是荫蔽的三通点、弯头、变径、材质.地下管线的埋深可分为内底埋深、外顶埋深和外底埋深.(1)地下管线或自流的地下管线应量测其内底埋深;有压力的地下管线应量测其外顶埋深.(2)直埋电缆和管段应量测其外顶埋深;沟道应量测其内底埋深.地下隧道或顶管工程施工现场的地下管线应量其外底埋深.(3)地下管线及埋设电缆的管沟应量测其断面尺寸.圆形断面应量测其内径;矩形断面应量测其内壁的宽和高.(4)埋设地下管沟或管块中的电力电缆或电信电缆应查明其电缆的根数或管块孔数.(5)在明显管线点上应查明地下各种管线上的建(构)筑物和附属设施并记录.(6)在施工方人员的带同下要具体记录荫蔽点并在实地标注.4.6 探测方法验证踏勘结束后,选定合理的探测方法并进行试验.地下管线探测前,在测区内已知管线上进行方法试验,确定该种方法技术和仪器的无效性,次要包含水平定位精度、埋深定位精度及各仪器本身的转向差等,分歧性检测选在测区内地球物理条件不异的已知管线上,利用分歧的探测方法,分歧的激发方式和分歧的频率对同一管线点进行测定,以校定每台仪器的误差参数,分歧性测定必须有具体的记录.4.7 编写施工方案在前期搜集材料、踏勘现场、探测方法验证等前期筹办工作的基础上,编写施工方案,其内容包含:(1)探测工作的目的、任务、范围和期限;(2)测区地形和测量控制数据分析、交通条件和相干的地球物理特征、地下管线概况;(3)探测方法无效性分析,工作方法和具体技术请求;(4)测量控制和管线点连测与数据处理、管线图编绘的工作方法和具体请求;(5)质量包管体系和具体措施;(6)存在的成绩和对策;(7)工作量估算和工作进度;(8)人员组织、仪器、设备、材料计划;(9)拟提交的成果材料.4.8 现场探测复杂条件下采取多种探测方式方法,探测中各管线点号应做到实地、手图、探测记录、测量手簿四统一,管线点号必须是独一的;各管线之间的绝对地位必须精确、清楚;管线的连接关系必须精确、清楚,管线密集地段或连接关系复杂的地段可以在图边或图面答应的地方画出放大示意图而且注明.4.8.1 地下管线现场探测应遵守的工作准绳:(1)从已知到未知,从未知到已知;(2)从简单到复杂;(3)优先选择简单、快速、无效的方法;(4)通过方法试验及信息综合来解决探测疑问点.4.8.2 金属管线的探测探测金属管线和电缆应根据管线的类型、材质、管径、埋深等身分决定仪器使用探测方法.(1)金属管线根据条件可采取直接法、夹钳法和电磁感应法.(2)接口为高阻体(比方水泥接口、胶圈接口)的金属管线采取频率较高的电磁感应法和夹钳法,也能够采取电磁波法.(3)在探测管径较大,埋深较深的金属管线宜采取直接法、频率较低、功率大的电磁感应法和电磁波法.(4)探测电力电缆管线宜采取接收机直接探测法,当电缆有出露端在确定人员平安的情况下采取夹钳法.(5)管线仪定位普通采取极大值法(峰值法)和极小值法(谷值法),旌旗灯号强度显示90%以上时可确定;管线埋深可以采取直读法和70%法,通过我们多次探测结果验证,70%法确定的深度要比直读法更精确.4.8.3 非金属管线的探测(1)有出入口的非金属管线采取示踪法;(2)管径较大的管线,可采取电磁波法(3)采取电磁波法探测时,在雷达剖面图上看到的抛物线是与测线相垂直的管线的波形反应,如果在几条平行测线的雷达剖面图上,在附近的地位和深度都能发现或绝大多数有类似波形反应,普通就可以判定是一条连续的管线.测线最好安插成网格状,如图2,要采纳网格状或几个分歧地位的平行雷达剖面图来判读管线.图2测线安插示意图(4)地下情况非常复杂,我们不克不及只从一个雷达剖面图上的波形反应就能得出是否是一条连续的管线,因为地下的混凝土块、箱形物体等都会出现与管线类似的反应.4.8.4 盲探管线盲探管线是指在探测范围内没有相干管线材料.在盲探管线时采取电磁波法或直接法用平行搜索或圆形搜索方法进行搜索,发现异常后宜采取直接法进行追踪定位.直至追踪到管线的出露点,再采取夹钳法和电磁感应法继续探测.4.8.5 地下管线测量地下管线测量普通包含:控制测量,已有地下管线测量,地下管线定线测量、地下管线竣工测量、测量成果的检检验收.管线测量应当以探查草图为根据,外业工作为包管,物探和测量功课应当密切配合,在测量之前应当做好充分的筹办工作,所用的仪器等必须经过有关部分的检查和检校.4.9 材料汇总在完成地下管线测量以后,我们须要对原始地下管线数据进行处理,先将外业点号测量成果输入到CAD中,输入前必须参照外业草图进行,通过外业草图我们可以了解到地下管线的前进方向和每个点号的地位和彼此之间的联系方式,还有所测点号的特征,管道的埋深,材质,管线的根数,断面尺寸,附属物等等,将这些按照实际情况输入到CAD中,如许点号的属性基本确定.在输完后,我们再将所示点号的三维坐标导入表格中.在完成CAD图以后我们须要对图进行最初的编绘工作,编绘的次要工作就是对地下管线图进行扯旗和注记,对有错误的管线属性进行点窜和弥补,对数据文字注记进行标示.4.9.1 综合地下管线图的编绘1 编绘前应取得以下材料:(1)测区1:500数字地形图(2)地下管线情况调绘图(3)地下管线探查草图(4)探测成果、外业数据、已有管线点成果表(5)附属设施草图、结点示意图和管沟剖面图2 当各种管线的间距过小或堆叠式,应在图内以扯旗的方式标注其关系.3 每一副图内普通至多在二至三个地位上,以扯旗的方式注明管线排列、管类、材质、规格、埋深等.扯旗中,不暗示人防内容.4 综合管线图上注记应符合以下规定:(1)图上应注记管线的管类(2)各种管道应注明管线材质、规格、埋深、管顶高程等4.9.2 专业地下管线图的编绘1 专业地下管线图内普通要注记控制点的点号和高程,管线注记要注明管线的类别代码、管径或断面尺寸、材质等.2 专业管线图上注记应符合以下规定(1)图上应注记管线点的测量点号(2)各种管道应注明管线类别、规格和材质5 施工方法及工艺请求金属管线探测使用方法次要为直接法、夹钳法及感应法.RD8000型管线探测仪在金属管线探测利用中的几种方法.5.1.1 直接法直接法是将地下管线探测仪器发射机输出端直接连接到管线上,使发射旌旗灯号直接输入到目标管线上,然后再用接收机探测旌旗灯号.直接法分为双端连接,单端连接和远接地单端连接.考虑到实际情况经常采取单端连接,将一端连接到管线点上,另外一端连接到附近地面上,发射机给目标管线施加一个电流旌旗灯号,随着离发射机距离的添加,电流的强度会逐步减小,但是电流的衰减速度都应当坚持波动,不该有突然地降低或变更,在用仪器探测的时候,应当留意电流测量值最大的是目标管线,而不是旌旗灯号呼应最强的管线.5.1.2 夹钳法当在探测电信电缆的时候,因为几条电缆或者管道彼此非常靠近,须要采取夹钳法才干精确地探测出目标管线.在利用此方法是首先要将夹钳插头拔出RD8000接收机前部的附件接口,然后将夹钳套在管道或电缆上并打开接收机电源,选择与发射机分歧的频率,最初将夹钳逐一套在每一根管道和电缆上,并记录表头的呼应.比较每根电缆的呼应强度,呼应强度比其他电缆大的电缆就是施加了发射旌旗灯号的目标电缆.5.1.3 感应法感应法是探测未知管线的最可靠方法,这类方法须要两个操纵员进行,在开始之前,须要检查原有图纸确定要搜索的区域合管线通过该区域可能的方向,并把发射机设定为感应模式.一个人操纵发射机,另外一个人操纵接收机.发射机将旌旗灯号施加到管线上,在发射机上游或者下流20米远处,接收机就可以探测到该旌旗灯号,发射机的方向与估计的管线走向方向应当坚持分歧.第二个人提着接收机在要搜索的区域搜索,接收机的天线方向坚持与地下管线的方向垂直,将接收机调节到最高灵敏度.当发射机与接收机处于平行时,两个操纵员平行的向前挪动,提着接收机的操纵员在向前走的过程中,前后挪动接收机,并坚持接收机垂直.发射机施加的旌旗灯号由接收机探测到,将接收机摆布挪动,寻觅旌旗灯号最强的地方,旌旗灯号最强时,发射机在管线的正上方.在接收机探测到峰值时,在地面上呼应的地位做好标识,在其他可能有管线穿过的方向反复搜索.5.2 非金属管线的探测非金属管线探测次要采取电磁波法(即地质雷达法)进行探测,一处施工范围内非金属管线次要包含给水管道和污水管道,埋深普通在1~3m之间.因为其断面较大且有必定的分布规律,所以具有较好的地球物理条件,对高频电磁波有反射感化.在对该类管线进行探查的时候,可以采取比较原始的方法,对排水管线来说,须要将所探测区域内排水的井盖逐一打开,逐一下井进行观察.在进入雨污水井内时,须要观察井内排水流向,和测量井的深度,流向的个数,然后在地面上标注出来,通过观察的方法确定每个井之间的联系,从而确定全部管线的方向和埋深等等.采取地质雷达探测时,测线最好安插成网格状,测线间距应视测量场地大小而定,普通可选为天线宽度的一倍至两倍,如许能够精确探测到横向和竖向的管线而不至于有所漏掉.在雷达剖面图上看到的抛物线是与测线相垂直的管线的波形反应,如果在几条平行测线的雷达剖面图上,在附近的地位和深度都能发现或绝大多数有类似波形反应,普通就可以判定是一条连续的管线.之所以要采纳网格状或几个分歧地位的平行雷达剖面图来判读管线,这是因为有些测量区域的地下介质电性差别变更很大,有时将雷达剖面图地位稍微挪动,雷达波形就会有很大的变更;另外,地下情况非常复杂,探测人员不克不及只从一个雷达剖面图上的波形反应就能得出是否是一条连续的管线,因为地下的混凝土块、箱形物体等都会出现与管线类似的反应.6 平安措施(1)上岗前要做好平安培训工作,施工人员进入现场要戴好平安帽,操纵人员恪守有关平安操纵规程;(2)施工前进行平安技术交流,施工过程中要明确分工,统一批示;(3)施工过程中,仪器设备带电功课,必定要平安用电,打开井盖调查时,要进行无害、有毒及可燃气体的浓度测定,进行须要的平安呵护,做到平安生产.7 环保措施在施工过程中,严酷恪守国家和地方当局下发的有关环境呵护的法律、法规和规章轨制,拟定环保规章轨制,项目负责人随时进行监督,最大限制的降低探测功课过程中形成的环境净化.。

地下管线探测安全操作手册

地下管线探测安全操作手册

地下管线探测安全操作手册一、前言地下管线是城市基础设施的重要组成部分,包括供水、排水、燃气、电力、通信等各种管道和线缆。

地下管线探测工作是为了准确获取地下管线的位置、走向、埋深等信息,以便进行城市规划、建设和维护。

然而,由于地下环境复杂,探测工作存在一定的安全风险。

为了保障探测人员的生命安全和设备的正常运行,特制定本安全操作手册。

二、探测前的准备工作(一)资料收集在进行地下管线探测前,应收集相关的地下管线资料,包括已有的管线图纸、竣工资料、规划图等。

这些资料可以为探测工作提供参考,减少探测的盲目性。

(二)现场勘查对探测区域进行现场勘查,了解地形、地貌、交通状况等。

查看周边是否有建筑物、地下构筑物、架空线缆等可能影响探测的障碍物。

(三)制定探测方案根据收集的资料和现场勘查的情况,制定详细的探测方案。

包括探测方法的选择、探测仪器的配备、人员分工等。

(四)安全培训对参与探测的人员进行安全培训,使其了解探测过程中的安全风险和防范措施。

培训内容包括但不限于:用电安全、交通安全、地下有毒有害气体的防护等。

(五)仪器设备检查对探测仪器设备进行检查,确保其性能良好、工作正常。

检查仪器的电量是否充足、传感器是否灵敏、通讯是否正常等。

同时,配备必要的安全防护设备,如安全帽、安全鞋、反光背心等。

三、探测过程中的安全操作(一)交通安全在道路上进行探测时,应设置明显的警示标志,如锥形桶、警示灯等,提醒过往车辆注意。

探测人员应穿戴反光背心,遵守交通规则,避免在车流高峰期进行探测。

(二)用电安全使用电力设备时,应确保设备接地良好,电线无破损、老化现象。

避免在潮湿环境中使用电器设备,防止触电事故的发生。

(三)地下有毒有害气体防护在可能存在地下有毒有害气体的区域进行探测时,应先进行气体检测。

如检测到有毒有害气体,应采取通风措施,佩戴相应的防护面具,确保人员安全。

(四)挖掘作业安全如需进行挖掘作业,应先办理相关的挖掘手续,并按照规定的挖掘深度和范围进行施工。

地下管线探测作业指导书

地下管线探测作业指导书

地下管线探测作业指导书1.适用范围1.1适用于新建小区地下管网竣工测量、服务于项目设计施工的地下管线探测。

1.2原则上,新建小区地下管网竣工测量单体数量超过20件、施工管线探测面积超过100000m2,应先进行技术设计后生产。

项目完成后应提交包括技术设计、成果图表、技术总结报告、质量检查报告在内的全部技术文件。

1.3项目规模不超过1.2规定的,以本作业指导书替代技术设计,并按《质检工作条例》的要求提交过程检查记录表。

2.技术引用文件CJJ 61-2003城市地下管线探测技术规程CH/T6002-2015管线测绘技术规程GB50026-2007工程测量规范CH/T 1033-2014管线测量成果质量检验技术规程大连市地下管线数据采集及信息化应用技术规程(试行)3.术语和定义3.1地下管线探测确定地下管线属性信息和空间信息的全过程。

3.2管线点为准确描述地下管线走向特征和附属设施信息而设置的测点。

3.3明显管线点地面上目视就能够直接调查、观测的管线点,如检修井、阀门、出地点等。

3.4隐蔽管线点埋在地下不可见,需通过仪器探测才能确定的管线点,如转折点、拐点、一般管线点等。

3.5盲扫通过管线探测仪发射机和接收机组合运动,确定测区内未探明管线的探测方式。

3.6竣工管线测量为新建小区配套地下管线向城建档案馆报竣工验收,原则上须在管线覆土之前对红线内地下管线进行的实地测量。

竣工管线测量须明确小区内各类管线与市政管线的连接关系。

3.7施工管线测量为具体项目设计、规划、施工需要,确定地下管线平面位置、埋深及属性信息的过程。

4.资料收集4.1作业前应收集的资料包括测绘资料和管线调绘资料。

4.2测绘资料包括基础地形图(新建小区竣工图)和控制点资料。

4.3管线调绘资料包括管线设计资料、管线竣工图和已有管线探测成果资料。

4.4新建小区地下管线竣工测量应收集的管线设计资料包括雨水、污水、热力(含蒸汽和热水)、煤气、给水、消防、供电、通讯、有线电视和智能化系统等十类。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。

地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。

为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。

2.适用范围本作业指导书适用于地下管线探测及地下管线竣工。

3.引用标准3.1《城市地下管线探测技术规程》 CJJ 61-20033.2《城市测量规范》 CJJ 8-993.3《全球定位系统(GPS)测量规范》 GB/T18314-20013.4《测绘产品检查和验收规定》 CH 1002-953.5《测绘产品质量评定标准》 CH 1003-953.6重庆市地下管网普查要求4.基本规定4.1地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类。

地下管道包括:给水(生活用水、生产用水、消防用水)、排水(污水、雨水和雨污合流)、燃气(煤气、天然气、液化气)、热力(蒸汽、热水)和工业管道(氢、氧、乙炔、石油等)。

地下电缆包括:电力(供电、路灯)、电信(电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等)。

4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行。

4.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。

1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。

2.地下管线点的测量精度:平面位置中误差ms不得大于±5cm(相对于邻近控制点);高程测量中误差mh不得大于±3cm(相对于邻近控制点)。

3.在明显管线点上实地量测地下管线的埋深误差不得超过±5cm。

4.地下管线图测绘精度:地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。

4.3地下管线测量采用的坐标系统要求一个城市只能有一个相对独立的平面坐标系统及高程系统,地下管线探测成果必须采用本市统一的平面坐标及高程系统。

以保持全市各类测绘成果的坐标系统的一致性、统一性。

当某项工程的特定需要,采用非当地城市统一坐标系统时,为了便于全市统一管理和利用,也应建立城市坐标系统的转换关系。

5.工作程序和要求5.1资料收集在开展地下管线探测作业前应全面收集和整理测区范围内已有的地下管线资料和测量资料,主要包括:1.已有地下管线的设计图、施工图、竣工图及技术说明资料。

2.已有的地下管线资料(BZ、GC、SC图等)。

3.专业管线权属单位资料。

4.相应比例尺地形图。

5.测区控制资料。

6.其它资料。

5.2 踏勘1.核查搜集的资料,整理、分析并评价各资料的可信度和可利用程度;2.查看测区地形地貌、交通情况、地下管线分布出漏情况、地球物理条件等;3.核查测区内控制点保存情况。

5.3 实地调查对明显管线点上所出露的地下管线及其附属设施应作详细调查、记录和量测。

打开所有检修井,查明每条管线的类型和材质,实地量测地下管线的管径(断面尺寸)、埋深(地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深;地下隧道或顶管工程施工现场的地下管线应量测其外底埋深;量测所有检修井的井底埋深。

即给水、燃气、电信及管埋电力管线:检修井、阀门等附属物井深量测到井底,线深量测至管顶;隐蔽点埋深、线深量测至管顶)。

当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物。

实地调查的项目按下表执行。

5.45.4.1地下管线探查的基本原则在资料收集和实地调查的基础上采用仪器进行野外实地探查,确定地下管线隐蔽点的平面位置和埋深,为地下管线点的连测提供依据,地下管线探查应遵循的原则:1.从已知到未知——不论采用何种物探方法,都应在正式投入使用之前,在区内已知地下管线敷设情况的地方进行方法试验,评价其方法的有效性和精度,然后再推广到未知区开展探查工作。

2.从简单到复杂——在一个地区开展探查工作时,应首先选择管线少、干扰小、条件比较简单的区域开展工作,然后逐步推进到条件相对复杂的地区。

3.方法有效、快捷、轻便——如果有多种探查本地区管线的方法可选择时,应首先选择效果好、轻便、快捷、安全和成本低的方法。

4.相对复杂条件下,根据复杂程度宜采用相应综合方法——在管线分布相对复杂的地区,用单一的方法技术往往不能或难以辨别管线的敷设情况,这时应根据相对复杂程度采用适当的综合物探方法,以提高对管线的分辨率和探测结果的可靠程度。

5.4.2地下管线探查的基本物探条件1.被探查的地下管线与其周围介质之间有明显的物性差异;2.被探查的地下管线所产生的异常场有足够的强度,能在地面上用仪器观测到;3.能从干扰背景中清楚地分辨出被查管线所产生的异常;4.探查精度能达到规范要求。

5.4.3探查仪器技术要求1.功能多——既可作被动源法(50Hz法或甚低频法),又可作主动源法(磁偶极感应法、电偶极感应法、直接法等),一机多用,这样在探测地下管线中可以根据不同情况灵活选用不同的方法。

有的管线仪配备一些附件,如示踪探头或示踪电缆可以用于非金属管道的探测。

2.工作频率合适——选择合适的工作频率对探测效果有很大影响。

较高的频率灵敏度高,对管道接头有绝缘层的铁管仍有较好的探测效果,但信号衰减快,且容易感应到相邻管线上,对区分相邻管线不利。

相反,较低的频率信号衰减慢,探测距离大,且不易感应到相邻管线上,对区分相邻管线有利,但当管道导电性差或接头有绝缘层时,信号不易传递,效果较差。

因此,一般管线仪应具有2~3个频率,以便根据需要选择。

3.平面定位精度高——定位方法有(△Hx、 Hx)极大值法(垂直线圈)和Hz极小值法(水平线圈)。

地下管线探测仪器最好具备两种线圈,两种定位方法。

4.确定地下管线埋深的精度高。

5.探测深度和探测距离大——仪器的最大探测深度取决于发射机的功率。

好的管线仪发射机应有较大的输出功率,且是可调的,因为当接收机靠近发射机工作时,太大的功率使一次场信号太强,影响探测精度,功率可调就可以解决这个问题。

6.能在恶劣的环境下工作:一般应在-10℃至+45℃的气温条件下及湿度较大的环境下正常工作。

7.有良好的显示功能,使操作员读数和操作方便。

5.4.4方法试验在仪器探查工作开始前,应首先进行方法试验。

方法试验应在探查区或其邻近的已知管线上进行。

方法试验的目的是确定方法技术和所选用仪器的有效性、精度和有关参数。

在用电磁感应法探查时,通过方法试验确定最小收发距、最佳收发距、最佳发射频率和功率、最佳磁矩,并确定定深修正系数。

由于不同类型的管线探查仪器在不同地球物理条件的地区,方法技术的效果不同,因此应分别进行试验。

在地下管线探查过程中遇到的不同管线情况或疑难问题,应随时进行方法试验,提高探查精度。

通过方法试验确定有关参数的具体方法如下:1.最小收发距:在地下元管线、无干扰的正常地电条件下,固定发射机位置,将发射机置于正常工作状态,接收机沿发射机一定走向,观测发射机场源效应的范围、距离。

然后改变发射机功率,确定不同发射功率的场源效应范围、距离。

当正常探查管线时,收发距应大于该距离,即最小收发距;2.最佳收发距:将发射机置于无干扰的已知单根管线上,接收机沿管线走向不同距离进行剖面观测,以管线异常幅度最大、宽度最窄的剖面至发射机之间的距离为最佳收发距。

不同发射功率、不同工作频率及不同被探管线的敷设情况的最佳收发距亦不相同,需分别进行测试;3.最佳发射频率:固定最佳收发距及发射机功率,接收机在最佳收发距的定位点上,改变发射机频率进行观测,视接收机偏转读数及灵敏度来确定最佳发射频率;4.发射功率:固定最佳收发距及发射频率,接收机在最佳收发距的定位点上改变发射机不同功率视接收机读数满偏度及灵敏度来确定最合适的发射功率。

5.发射磁矩:对于发射线框封闭固定的仪器,无须选择。

但对一些地球物理专业自制的仪器,可通过改变磁矩视接收机读数满偏度及灵敏度来确定发射磁矩。

同时要确定出发射机在某一磁矩(频率、电流固定)条件下,发射机与接收机之间最小观测距、最佳观测距。

5.4.5金属管道和电缆的探查方法探查金属管道和电缆时,应根据管线类型、材质、埋深、管径、出露情况、接地条件及干扰因素来选择探查的方法。

目前常用的方法有:1.感应法——在目前技术条件下,最简便、有效、快速地搜索金属管线的方法。

这种方法的基本原理是将发射机产生的交变电流信号输入发射线圈,使其周围产生电磁场,当地下存在金属管线时,金属管线在电磁场的激发下产生二次电磁场,用接收线圈接收二次电磁场,就可以发现地下金属管线。

这种方法发射和接收都不需要接地,因此操作灵活方便,工作效率高,效果好,而且可根据需要灵活改变发射线圈和接受线圈的方位和位置,适应各种不同的情况,取得最佳接收效果。

2.直连法——直连法又称为充电法,这种连接方法,发射机通过附件直连导线一端鳄鱼夹(磁铁)直接连接到目标管线上,另一端黑色夹子接地,就好似给目标管线“充电”一样。

直连法适用于探测连续的示踪线、自来水管道、煤气管道。

直连法要求目标管线必须有可供发射机附件直连导线鳄鱼夹(磁铁)接入的地方,同时必须需要有合适的接地点供接地棒插入。

3.夹钳法——夹钳适用于给管道或电缆施加信号而无需中断服务,而且可以减小感应到其它管线的信号。

用夹钳施加信号非常方便,但传播的距离不如直连法远。

使用夹钳法时,如果可能,最好将目标管线的两端都接地。

操作时,将夹钳插头插入发射机附件插口,并将夹钳套在管道或电缆上,确认夹钳的双爪完全封闭,然后打开发射机电源,选择合适的发射功率和频率就可以了。

目前,多数管线探测仪器的闭合夹钳直径最大为100mm,也就是说,我们只能使用夹钳法探测直径小于100mm 的管道或线缆。

可以预见,在不久的将来,随着科学技术的发展,探测时可以不完全封闭的夹钳一定会被发明并用于实地探测,那时,夹钳法适用范围就扩大很多了。

在实际工作中,发射机采用何种激发方式,用根据具体场地条件、管线类别、埋设深度等因素,通过现场试验来确定。
