不锈钢化学元素成份对照表
不锈钢化学成分和性能对照
常用不锈钢种化学成分及性能对照SUS304(不銹鋼)：用途最多之不銹鋼種，因含有 Ni 故比 Cr 鋼較富耐蝕性耐熱性，且具低溫強度，故機械特性非常好，加工硬化性非常大，加熱處理不硬化，非磁性，強度佳，較沒彈性，常使用厚度 0.4T ~ 1.0T之間。
故目前在Notebook常被廣泛運用在需結構強度之Bracket ,運用上必須指定級數,以期達到設計之需求.一般最好取3/4H為宜.若是須引伸抽型,若運用於LCD bracket ,一般最好取1/2H為宜. 參考價格: 98NT$/Kg --0.5T , 130NT$/Kg--0.3T ,195NT$/Kg--0.2T .SUS301(不銹鋼)：Cr (鉻) 成分比 SUS304 低，耐蝕性較差，但冷間加工能得到非常高度的拉加及硬度，其特性用途廣大，因彈性佳，故目前在Notebook常被廣泛運用在防EMI上，做彈性接觸部份，但常用厚度在 0.4T ~ 0.07T 之間。
運用上必須指定級數,以期達到設計之需求(例如彈力,強度).並須注意301材料有金屬結晶性方向性,越高級數者越是硬且脆,若成型上不注意,易造成隅角及側壁裂紋. 參考價格: 142NT$/Kg --0.5T , 183NT$/Kg--0.3T , 180NT$/Kg--0.2T . 285NT$/Kg --0.1T .SUS 301 與 SUS 304 材質硬度比較SUS 301 H 材質硬度硬度硬度硬度SUS 301 H HV 480°±20° SUS 304 H HV380°±20° SUS 430 HV 200°SUS 301 3/4H HV 380°±20° SUS 304 3/4H HV300°±20°SUS 301 1/2H HV 300°±20° SUS 304 1/2H HV260°±20° SUS304 HV200°±20°材質性能SUS 301 : 適合用彈性用途,含碳量高,硬度高,不易彈性疲乏.延展性不好,不易抽伸.SUS 304 : 不適合用彈性用途,含碳量低硬度低(軟).SUS 430 : 材料含雜質較多(不純),導致硬度不穩定.備註:1.若兩著硬度接近如(SUS 301 3/4H跟SUS304 H) 雖然硬度相同,但是用在彈性的產品上SUS 304 H 較易產生彈性疲乏.2.材料厚度影響硬度公差(越厚公差越大).二. 不锈钢抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
不锈钢的化学成分
不锈钢的化学成分段落：由于具有较高的力学性能，可防腐性，不绣勺，结构稳定性和良好的热性能，不锈钢被广泛应用于核电、化工、电力、轻工业等行业。
不锈钢的化学成分：1. 碳（C）：不锈钢中碳的含量一般处于0.03％-2.2％之间，具体数值取决于合金组成以及处理工艺。
2. 硅（Si）：硅是不锈钢重要考虑的组分，在不锈钢系列中，硅含量一般介于0.05％-1.0％之间，主要用于减缓局部腐蚀。
3. 锰（Mn）：锰是一种不可缺少的元素，其含量介于0.4％-4.0％之间，主要用途是改变和改善不锈钢的力学性能、不绣勺和热性能等。
4. 磷（P）：相对于其他元素来说，磷含量较低，一般介于0.07％-0.20％之间，用于改善不锈钢的冲击感性和热加工性能。
5. 硫（S）：硫元素在不锈钢中含量一般介于0.02％-0.35％之间，虽然硫元素可能使不锈钢受腐蚀严重，但它对于较低的强度和高的塑性有一定的正面作用。
6. 氮（N）：氮也是不锈钢中重要的组分，在不锈钢中的含量一般介于0.02％-2.5％之间，氮的加入增加了不锈钢的硬度和抗衰变能力。
7. 镍（Ni）：镍元素是不锈钢不可分割的组分，在不锈钢中的镍含量基本上处于10％-30％之间，其主要作用是提高不锈钢的机械强度，耐腐蚀性和耐热极性。
8. 钼（Mo）：钼元素是不锈钢中重要的元素，在不锈钢中的含量一般介于0.2％-5.0％之间，其主要作用是提高不锈钢的耐腐蚀性，抗氧化性和焊接性。
9. 钒（V）：钒元素是不锈钢中重要的组分，在不锈钢中的含量一般介于0.04％-0.20％之间，钒元素具有改善不锈钢的抗拉强度和塑性的作用。
10. 铬（Cr）：铬是不锈钢中的绝对必备元素，它的含量一般是13.0％-26.0％之间，其最重要的作用是增强不锈钢的抗腐蚀性，提高抗氧化性和抗热失效的能力。
11. 铜（Cu）：铜也是不锈钢中不可缺少的一个元素，其含量一般是介于0.06％-2.0％之间，其主要作用是减小不锈钢的热膨胀系数，提高不锈钢的耐腐蚀性和热稳定性。
不锈钢管牌号及化学成份
304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035 304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10），化学成分% C：≤0.07 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035 302不锈钢牌号：1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9.化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.03 ，P ：≤0.20，Mo≤6.0 316L不锈钢牌号：00Cr17Ni14Mo2。化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0 310不锈钢管:化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2。化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 317L不锈钢牌号:0Cr19Ni13Mo3 。化学成分%： C≤ 0.02 N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1 309S不锈钢牌号0Cr23Ni13 .化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045 314不锈钢牌号1Cr25ni20Si2。化学成分% ：C≤0.07， Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni：3.00-5.00，Cr：15.5-17.5，Cu：3.00-5.00，Nb：0.15-0.45 。 321不锈钢牌号：1Cr18Ni9Ti.化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强.化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18～23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31 630不锈钢牌号：0Cr17Ni4Cu4Nb/05Cr17Ni4Cu4Nb 。化学成分% ：C≤0.07，Si≤1.00，Mn≤1.00 ，P ≤0.035，S≤0.030，Ni3.00-5.00，Cr15.5-17.5，Cu3.00-5.00， Nb0.15-0.45 631不锈钢又叫17-7PH不锈钢。化学成分% ：C≤0.09，Si≤1.00，Mn≤1.00 ，P ≤0.04，S≤0.030，Ni 6.5-8.5，Cr116-18，Al 0.75-1.5 904L不锈钢牌号：00Cr20Ni25Mo4.5Cu/UNS:N08904/EN:1.4539，904L的化学成分% C≤0.03，Si≤1.00 ，Mn≤2.00，P≤0.035，S≤0.03，Ni:23.0-25.0，Cr:18.0-20.0， Mo:3.0-4.0，Cu:4.0-5.0 由于904L碳含量是很低的（最大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼 含量，并且添加了铜元素，因此904L不锈钢管即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内 纯硫酸中，904L的使用温度可高达40℃。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有 各种磷酸中，904L不锈钢管抗腐蚀性优于普通的不锈钢管。在强氧化性的硝酸中，与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L不锈钢管的使用仅限于较 低的浓度1-2%。在这个浓度范围。904L不锈钢管的抗腐蚀性能好于常规不锈钢。904L不锈钢管具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L 不锈钢管的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60℃时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含 量，可以降低这种敏化性。由于高的镍含量，904L不锈钢管在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。
304、304L、316L化学成分

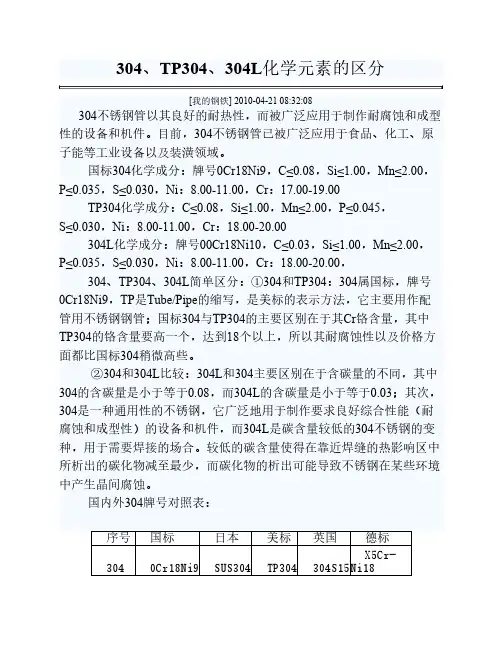

304、TP304、304L化学元素的区分[我的钢铁] 2010-04-21 08:32:08304不锈钢管以其良好的耐热性，而被广泛应用于制作耐腐蚀和成型性的设备和机件。
目前，304不锈钢管已被广泛应用于食品、化工、原子能等工业设备以及装潢领域。
国标304化学成分：牌号0Cr18Ni9，C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：17.00-19.00TP304化学成分：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.045，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00304L化学成分：牌号00Cr18Ni10，C≤0.03，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00，304、TP304、304L简单区分：①304和TP304：304属国标，牌号0Cr18Ni9，TP是Tube/Pipe的缩写，是美标的表示方法，它主要用作配管用不锈钢钢管；国标304与TP304的主要区别在于其Cr铬含量，其中TP304的铬含量要高一个，达到18个以上，所以其耐腐蚀性以及价格方面都比国标304稍微高些。
②304和304L比较：304L和304主要区别在于含碳量的不同，其中304的含碳量是小于等于0.08，而304L的含碳量是小于等于0.03；其次，304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件，而304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。
较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀。
国内外304牌号对照表：序号国标日本美标英国德标3040Cr18Ni9SUS304TP304304S15X5Cr-Ni18美标316L不锈钢的成分是怎么样的?与国标316L的成分有什么区别？C Si Mn P S Ni Cr Mo00Cr17Ni14Mo2C 0.0352.00 1.00 0.030 0.030 12.00~15.0016.00~18.00 2.00~3.00A312 316L2.001.00 0.035 0.030 10.00~14.00 16.00~18.00 2.00~3.000.045无论从力学性能还是化学成分上来说，他们都有共同点。
1.4828不锈钢化学成分

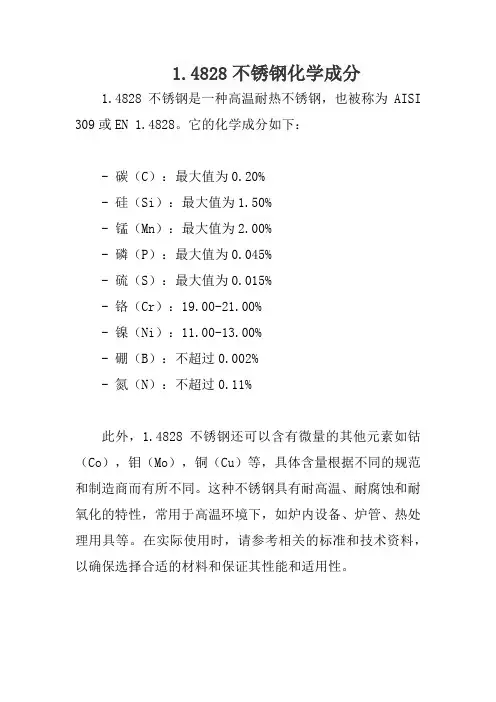

1.4828不锈钢化学成分
1.4828不锈钢是一种高温耐热不锈钢，也被称为AISI 309或EN 1.4828。
它的化学成分如下：
- 碳（C）：最大值为0.20%
- 硅（Si）：最大值为1.50%
- 锰（Mn）：最大值为2.00%
- 磷（P）：最大值为0.045%
- 硫（S）：最大值为0.015%
- 铬（Cr）：19.00-21.00%
- 镍（Ni）：11.00-13.00%
- 硼（B）：不超过0.002%
- 氮（N）：不超过0.11%
此外，1.4828不锈钢还可以含有微量的其他元素如钴（Co），钼（Mo），铜（Cu）等，具体含量根据不同的规范和制造商而有所不同。
这种不锈钢具有耐高温、耐腐蚀和耐氧化的特性，常用于高温环境下，如炉内设备、炉管、热处理用具等。
在实际使用时，请参考相关的标准和技术资料，以确保选择合适的材料和保证其性能和适用性。
203不锈钢化学成分标准国标
203不锈钢化学成分标准国标不锈钢是一种具有耐腐蚀性能的合金材料，其化学成分对其性能有重要影响。
以下是关于203不锈钢化学成分的国家标准。
首先是GB/T1220-2024标准。
根据该标准规定，203不锈钢的化学成分如下：1.碳(C)含量：≤0.15%2.硅(Si)含量：≤1.00%3.锰(Mn)含量：2.00-3.00%4.磷(P)含量：≤0.060%5.硫(S)含量：≤0.030%6.铬(Cr)含量：17.0-19.0%7.镍(Ni)含量：8.0-10.0%8.钼(Mo)含量：--9.铜(Cu)含量：--10.铁(Fe)含量：余量根据该标准，203不锈钢的主要合金元素为铬、镍和锰。
其中，铬是增加不锈钢抗腐蚀性的主要元素，镍是提高抗韧性的元素，锰则能提高不锈钢的硬度和强度。
其次是GB/T3280-2024标准。
根据该标准规定，203不锈钢的化学成分如下：1.碳(C)含量：--2.硅(Si)含量：≤1.00%3.锰(Mn)含量：2.00-3.00%4.磷(P)含量：≤0.060%5.硫(S)含量：≤0.030%6.铬(Cr)含量：17.0-19.0%7.镍(Ni)含量：8.0-10.0%8.钼(Mo)含量：≤0.20%9.铜(Cu)含量：≤0.25%10.铁(Fe)含量：余量根据该标准，203不锈钢的主要合金元素与GB/T1220-2024标准相同。
唯一的区别在于GB/T3280-2024标准中增加了钼和铜的含量要求。
钼能提高不锈钢的耐腐蚀性，而铜则有助于提高抗腐蚀性和增加材料的硬度。
总结起来，203不锈钢的化学成分标准主要包括铬、镍和锰的含量，以及在一些标准中可能添加的钼和铜的含量。
这些化学成分的配比和含量决定了不锈钢的性能，例如抗腐蚀性、韧性、硬度等。
304化学成分和标准
304化学成分和标准304是一种不锈钢材料，具有优良的耐腐蚀性能和加工性能，被广泛应用于各种领域。
其化学成分和标准如下：一、化学成分304不锈钢的化学成分主要包括铁、铬、镍、氮、碳等元素。
其中，铁是主要的基体元素，铬和镍是主要的合金元素。
具体的化学成分标准因不同厂家和标准而略有差异，但一般遵循以下范围：1.铁（Fe）：含量在90%~95%之间。
2.铬（Cr）：含量在18%~20%之间。
3.镍（Ni）：含量在8%~12%之间。
4.氮（N）：含量在0.08%~0.2%之间。
5.碳（C）：含量在0.08%以下。
此外，304不锈钢中还可以含有一定量的钛（Ti）、钼（Mo）、锰（Mn）等元素，这些元素可以进一步改善材料的性能。
二、标准304不锈钢是一种广泛使用的标准不锈钢材料，其标准主要参考了美国ASTM标准和中国GB标准。
其中，ASTM A240和ASTM A276是分别针对304不锈钢板材和锻件的标准，而GB/T 3280则是针对304不锈钢冷轧钢板的标准。
这些标准对304不锈钢的化学成分、物理性能、机械性能、耐腐蚀性能等方面都做出了详细的规定和要求。
1.ASTM A240标准对304不锈钢板材的化学成分、拉伸性能、弯曲性能、冲击性能等方面做出了详细的规定和要求。
其中，对于化学成分的要求是铁含量在90%~96%之间，铬含量在17.5%~19.5%之间，镍含量在8.0%~11.0%之间，氮含量在0.18%~0.28%之间。
2.ASTM A276标准对304不锈钢锻件的化学成分、物理性能、机械性能、耐腐蚀性能等方面做出了详细的规定和要求。
其中，对于化学成分的要求是铁含量在90%~96%之间，铬含量在18.0%~21.0%之间，镍含量在8.0%~12.5%之间，氮含量在0.18%~0.28%之间。
3.GB/T 3280标准对304不锈钢冷轧钢板的化学成分、拉伸性能、弯曲性能、冲击性能等方面做出了详细的规定和要求。
部分不锈钢化学成分对照表
号
C
Mn
P
S
Si
Ni
Cr
Mo
N
Cu
W
18 1Cr21Ni5T
0.09～ ≤ ≤0.035 ≤0.030 ≤0.80 4.8～5.8 20～22
Ti5
I
0.14 0.80
（0%-0.02）
～0.8
19 00Cr18Ni5
≤0.03 1.0～ ≤0.035 ≤0.030 1.5～ 5.5～6.5 18.0～19.0 2.5～3.0
加
Nb
Mo3Si2Nb
2.0
2.0
20 1Cr24Ni4N
≤0.08 ≤ ≤0.035 ≤0.030 ≤0.70 4.00～
23.00～
≤0.12
1.20
5.00
25.00
21 1Cr25Ni4N
22 0Cr17Mn14 A4 ≤0.08 12.0 ≤0.045 ≤0.02 ≤0.70
16.5～18.5 1.8～2.2 0.20～0.30
8 序号 10，00Cr25Ni7Mo4N 钢是瑞典近年开发的超级双相不锈钢，商业牌号为 SAF2507，PREN 值大于 40，主要用语苛刻的介质， 尤其是含氯的环境，如海水等，钢中的高铬、高钼和高氮的平衡成分设计，使钢具有很高的耐应力腐蚀破裂、耐孔蚀和缝隙腐蚀的 性能，而且在有机酸和一定范围的无机酸中也有很低的腐蚀速率。一些国家已纳入标准，如美国的 UNS S32750，德国的 DIN X2CrNiMoN2574 瑞典的 SS2328 等，美国机械工程学会也认可 2507 钢适用于 ASME 标准的锅炉和压力容器以及化工厂和炼油厂的 管道标准。
Mo2N
～
15.0
304 不锈钢的化学成分
304 不锈钢的化学成分304不锈钢是一种常见的不锈钢材料，其化学成分包括铁（Fe）、铬（Cr）、镍（Ni）、锰（Mn）等元素。
以下将详细介绍304不锈钢的化学成分及其作用。
1. 铁（Fe）是304不锈钢的主要元素，占据了其化学成分的最大比例。
铁的存在使得304不锈钢具有良好的强度和韧性。
2. 铬（Cr）是304不锈钢的关键元素之一，其含量通常在17-20%之间。
铬的主要作用是形成致密的氧化铬层，阻止氧气进一步与铁发生反应，从而起到防锈的作用。
铬还能提高304不锈钢的耐腐蚀性能。
3. 镍（Ni）是304不锈钢的另一个重要元素，其含量通常在8-10%之间。
镍的添加可以提高304不锈钢的耐腐蚀性能，尤其是在低温环境下。
此外，镍还能使304不锈钢具有良好的可塑性和可焊性。
4. 锰（Mn）是304不锈钢中的微量元素，其含量通常在2%以下。
锰的加入可以提高304不锈钢的抗氧化性能，并改善其加工硬化性能。
除了上述主要元素外，304不锈钢还含有少量的碳（C）、硅（Si）、磷（P）、硫（S）等元素。
碳的存在可以增加304不锈钢的强度和硬度，但过多的碳会降低其耐腐蚀性。
硅的作用是提高304不锈钢的抗氧化性能和强度。
磷和硫的含量应尽量控制在较低水平，以避免对304不锈钢的腐蚀性能产生不利影响。
总结起来，304不锈钢的化学成分主要包括铁、铬、镍和锰等元素。
这些元素的合理配比使得304不锈钢具有优良的耐腐蚀性、可塑性和可焊性。
在实际应用中，304不锈钢广泛用于制造厨具、化工设备、医疗器械等领域，其成分的精确控制也是保证产品质量的关键因素之一。
不锈钢化学成分
不锈钢化学成分不锈钢在生活中越来越常见，那它究竟有什么化学成分呢?以下是本人要与大家分享的：不锈钢化学成分，供大家参考!不锈钢化学成分一201不锈钢化学成分%C：≤0.15 ，Si ：≤0.75 ，Mn ：5.5～7.5，Cr ：16.0～18.0 ，Ni ：0.8～1.2，S ：≤0.03 ，N≤0.25 , P ：≤0.06 , Cu:0.8202不锈钢化学成分%C：≤0.15 ，Si ：≤1.0 ，Mn : ≤7.5～10.0 ，Cr ：17.0～19.0 ，Ni ：4.0～6.0，S ：≤0.03 ，N≤0.25 , P ：≤0.06301不锈钢牌号1Cr17Ni7 ;301不锈钢化学成分%C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：16.0～18.0 ，Ni ：6.0-8.0，S ：≤0.03 ，P ：≤0.045304不锈钢牌号：0Cr18Ni9(0Cr19Ni9);304不锈钢化学成分%C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：18.0～20.0 ，Ni ：8.0～10.0，S ：≤0.03 ，P ：≤0.045304L不锈钢牌号：00Cr19Ni10(0Cr18Ni10);304L不锈钢化学成分%C：≤0.03 ，Si ：≤1.0 ，Mn ：2.0 Cr ：18.0～20.0 ，Ni ：9.0～13.0，S ：≤0.03 ，P ：≤0.045316不锈钢牌号：0Cr17Ni12Mo2;化学成分%C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：10.0～14.0 S ：≤0.03 P ：≤0.045 Mo≤2.0-3.0316L不锈钢牌号：00Cr17Ni14Mo2;化学成分%C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0。
不锈钢成分对照表大全
不锈钢成分对照表大全本文档旨在提供一份包含各种不锈钢成分对照表的大全。
以下是不锈钢材料中常见元素的对照表：元素名称。
| 化学符号 | 高温不锈钢 | 超高温不锈钢 | 耐蚀不锈钢 |铁。
| Fe。
| √。
| √。
| √。
|碳。
| C。
| √。
| √。
| √。
|镍。
| Ni。
| √。
| √。
| √。
|铬。
| Cr。
| √。
| √。
| √。
|钼。
| Mo。
| √。
| √。
| √。
|锰。
| Mn。
| √。
| √。
| √。
|钛。
| Ti。
|。
| √。
|。
|铌。
| Nb。
|。
| √。
|。
|钒。
| V。
|。
| √。
|。
|钨。
| W。
|。
| √。
|。
|以上仅为一小部分常见元素的对照表，对照表中的"√"表示该元素在对应不锈钢种类中存在。
请注意，不锈钢材料的成分可能因制造商、规格和用途而异。
本对照表提供了一般性的信息，但不可作为具体产品成分的准确参考。
在选择和使用不锈钢材料时，建议与供应商和制造商进行详细咨询，以获取准确的成分信息。
本文档提供的信息仅供参考，请勿将其作为法律依据。
304、304L、316L化学成分
304、TP304、304L化学元素的区分[我的钢铁] 2010-04-21 08:32:08304不锈钢管以其良好的耐热性，而被广泛应用于制作耐腐蚀和成型性的设备和机件。
目前，304不锈钢管已被广泛应用于食品、化工、原子能等工业设备以及装潢领域。
国标304化学成分：牌号0Cr18Ni9，C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：17.00-19.00TP304化学成分：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.045，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00304L化学成分：牌号00Cr18Ni10，C≤0.03，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00-11.00，Cr：18.00-20.00，304、TP304、304L简单区分：①304和TP304：304属国标，牌号0Cr18Ni9，TP是Tube/Pipe的缩写，是美标的表示方法，它主要用作配管用不锈钢钢管；国标304与TP304的主要区别在于其Cr 铬含量，其中TP304的铬含量要高一个，达到18个以上，所以其耐腐蚀性以及价格方面都比国标304稍微高些。
②304和304L比较：304L和304主要区别在于含碳量的不同，其中304的含碳量是小于等于0.08，而304L的含碳量是小于等于0.03；其次，304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件，而304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。
较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀。
国内外304牌号对照表：美标316L不锈钢的成分是怎么样的?与国标316L的成分有什么区别？C Si Mn P S Ni Cr Mo00Cr17Ni14Mo2C 0.035≤2.00 ≤1.00 ≤0.030 0.030 12.00~15.00 16.00~18.00 2.00~3.00≤A312 316L2.00≤1.00 ≤0.035 0.030 10.00~14.00 16.00~18.00 2.00~3.00≤0.045 ≤无论从力学性能还是化学成分上来说，他们都有共同点。
300系不锈钢化学成分
300系不锈钢化学成分引言不锈钢是一种具有耐腐蚀性能的合金材料，广泛应用于各个领域。
300系不锈钢是其中一种常见的不锈钢材料，它具有良好的耐腐蚀性、机械性能和加工性能。
本文将对300系不锈钢的化学成分进行详细介绍。
300系不锈钢的分类300系不锈钢是指以Cr-Ni为主要合金元素的不锈钢材料，其中最常见的三个牌号是304、316和321。
这些牌号在很多方面都非常相似，但在某些特定应用中又有一些区别。
304不锈钢304不锈钢是最常见的300系不锈钢之一，在各个领域广泛应用。
其化学成分如下：•碳（C）：0.08％•硅（Si）：1.00％•锰（Mn）：2.00％•磷（P）：0.045％•硫（S）：0.030％•铬（Cr）：18.00-20.00％•镍（Ni）：8.00-10.50％304不锈钢具有良好的耐腐蚀性能，尤其是在常温下对大多数化学介质具有优异的抵抗能力。
它还具有良好的机械性能和加工性能，适用于制作各种零件和结构。
316不锈钢316不锈钢是一种更高级别的300系不锈钢，具有更好的耐腐蚀性能。
其化学成分如下：•碳（C）：0.08％•硅（Si）：1.00％•锰（Mn）：2.00％•磷（P）：0.045％•硫（S）：0.030％•铬（Cr）：16.00-18.00％•镍（Ni）：10.00-14.00％•钼（Mo）：2.00-3.00％316不锈钢比304不锈钢具有更好的耐蚀性，特别适用于在氯化物环境中工作。
它还具有较高的强度和耐热性能，在高温环境下仍然保持稳定。
321不锈钢321不锈钢是300系不锈钢中的一种稳定型不锈钢，具有良好的耐高温性能。
其化学成分如下：•碳（C）：0.08％•硅（Si）：1.00％•锰（Mn）：2.00％•磷（P）：0.045％•硫（S）：0.030％•铬（Cr）：17.00-19.00％•镍（Ni）：9.00-12.00％321不锈钢具有良好的耐高温性能，可以在800℃以下的高温环境中工作。
不锈钢化学成分一览
不锈钢化学成分一览不锈钢化学成分标准1.碳（C）碳是不锈钢中最常见的元素之一，通常以间隙固溶的形式存在于奥氏体不锈钢中。
它能够提高材料的强度、硬度和耐腐蚀性能。
碳在不锈钢中的含量对材料的加工性能和焊接性能也有重要影响。
在不锈钢的生产过程中，碳的控制是非常关键的，过高或过低的碳含量都会影响材料的性能。
2.硅（Si）硅也是不锈钢中常见的元素之一，主要作用是提高材料的耐腐蚀性能，尤其是耐酸性能。
硅还可以提高不锈钢的抗氧化性和高温强度。
在不锈钢的生产过程中，硅的含量也需要严格控制。
3.锰（Mn）锰是不锈钢中的一种重要元素，主要作用是提高材料的强度和硬度，同时还可以改善材料的耐腐蚀性能。
在奥氏体不锈钢中，锰能够部分替代镍元素，降低成本。
但是锰的含量过高可能导致材料出现淬火敏感性，降低韧性。
4.磷（P）磷在不锈钢中的含量较低，主要作用是提高材料的耐腐蚀性能，尤其是耐应力腐蚀性能。
但是磷的含量过高可能导致材料的冷脆性增加，降低韧性。
5.硫（S）硫是不锈钢中的一种有害元素，过高的硫含量会导致材料出现热脆性，降低焊接性能。
因此，在不锈钢的生产过程中，硫的含量需要严格控制。
6.镍（Ni）镍是不锈钢中最主要的合金元素之一，能够稳定奥氏体组织，提高材料的耐腐蚀性能和韧性。
在奥氏体不锈钢中，镍的含量通常较高。
7.铬（Cr）铬是不锈钢中的主要耐腐蚀元素，能够与氧、酸等物质发生反应，在表面形成一层致密的氧化膜，阻止金属继续被腐蚀。
此外，铬还能够提高材料的抗氧化性和高温强度。
8.钼（Mo）钼是不锈钢中的一种重要元素，能够提高材料的耐腐蚀性能，尤其是耐氯离子腐蚀性能。
钼还能够改善材料的加工硬化性和焊接性能。
在某些特殊的不锈钢中，钼也是一种重要的合金元素。
9.氮（N）氮是不锈钢中的一种有益元素，能够提高材料的强度和韧性。
同时，氮还能够改善材料的耐腐蚀性能，尤其是耐点腐蚀性能。
但是氮的含量过高可能导致材料出现淬火敏感性，降低韧性。
10.钛（Ti）钛是不锈钢中的一种微量元素，能够稳定材料组织，改善材料的耐腐蚀性能和加工性能。
