电气识图输变电部分

合集下载

电力系统电气识图课件

电力系统电气识图课件

2023
PART 02
电气识图基础
REPORTING
电气图的基本知识
电气图定义
电气图是用来阐述电气设 备、装置和元器件的连接 关系和工作原理的图形表 示。
电气图的分类
电气图根据用途和复杂程 度可分为电路图、接线图 、系统图等。
电气图的组成
电气图由各种图形符号、 文字符号和项目代号等组 成。
电气图的绘制规则
供电能。
电网
由各种电压等级的输电 线路和变电所组成,负 责电能的传输和分配。
负荷
消耗电能的设备,如电 动机、家用电器等。
调节系统
负责调节和控制电力系 统的运行,确保电力系 统的安全、稳定和经济
运行。
电力系统运行方式
01
02
03
正常运行方式
电力系统按照正常的设计 和运行参数进行运行。
事故运行方式
电力系统在发生事故后, 采取相应的措施来保持运 行。
了解图纸的构成
继电保护装置图通常由多个 部分组成,了解各部分的名 称和作用有助于更好地理解 图纸内容。
分析逻辑关系
在继电保护装置图中,各部 分之间存在一定的逻辑关系 ,通过分析这些关系可以更 好地理解图纸的含义。
结合实际操作
在识读继电保护装置图时, 应结合实际操作和经验,以 便更好地理解图纸内容并正 确应用。
控制逻辑部分
包括各种控制元件、继电器、接触器等,用 于实现电路的控制逻辑。
执行部分
包括电动机、电磁阀等,用于实现电路的输 出控制。
电源部分
包括电源变压器、整流器等,为电路提供所 需电源。
保护部分
包括熔断器、热继电器等,用于保护电路和 设备的安全。
电气控制电路图的识读方法

供电系统电气图识图

供电系统电气图识图

380/220V
旅 游 点
住 宅




发电厂
T1
升压变压器
输电线
35~500KV 高压传输线
区域变电站
T3 10KV
降压变压器
区域变电站
380/220用户

35~500KV
T4
6KV

高压用户
系 统
T2
升压变压器
区域变电站
T5
T6
降压变压器
10KV
图 380/220用户 发电厂
380/220用户
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
第一个字母表示 第二个字母表示 电源端的接地状态 负载端接地状态
第三、四个字母表示 中性线与保护线是否合用
T
直 接接 地
I 不直接接地
T
表示电气设备金 属外壳的接地与 电源端接地相互 独立
N
表示负载侧 接地与电源 端工作接地 作直接电气 连接
C
金属外壳的接地与电源端的接地相互 地保护,同时部分设备
独立
采用接零保护
TN-C系统 电源端中性点直接接地,中性线 三相负荷基本平衡的
与保护线合为一根导线PEN,用电 工业企业建筑
T
设备的金属外壳与PEN线相连接
N
系 统
TN-S系统 电源中性点直接接地,中性线与 保护线分别设置,用电设备的金 属外壳与保护线PE相连接
供电系统电气图识图
发电机 电力系统与电力网
一次高压变配电所 升压变压器
二次高压变配电所
一般用户
低压变配电站
工工厂厂
火力发电厂
核子发电厂
大容量帛水蓄能电站

简明变电站图示符号说明(电气识图、电气符号说明)

简明变电站图示符号说明(电气识图、电气符号说明)

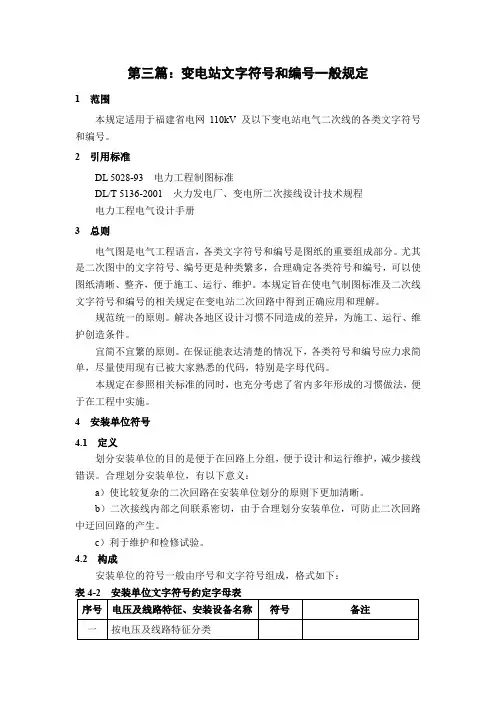

第三篇:变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言,各类文字符号和编号是图纸的重要组成部分。

尤其是二次图中的文字符号、编号更是种类繁多,合理确定各类符号和编号,可以使图纸清晰、整齐,便于施工、运行、维护。

本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。

解决各地区设计习惯不同造成的差异,为施工、运行、维护创造条件。

宜简不宜繁的原则。

在保证能表达清楚的情况下,各类符号和编号应力求简单,尽量使用现有已被大家熟悉的代码,特别是字母代码。

本规定在参照相关标准的同时,也充分考虑了省内多年形成的习惯做法,便于在工程中实施。

4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组,便于设计和运行维护,减少接线错误。

合理划分安装单位,有以下意义:a)使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b)二次接线内部之间联系密切,由于合理划分安装单位,可防止二次回路中迂回回路的产生。

c)利于维护和检修试验。

4.2 构成安装单位的符号一般由序号和文字符号组成,格式如下:4.3 举例例如:110kV扩大内桥接线安装单位的划分#1、#2进线:1Y、2Y;#1、#2内桥:1YQ、2YQ;Ⅰ、Ⅱ母电压互感器:1YYH、2YYH;#1、#2主变高压侧:1BY、2BY;10kV母分:1SF、2SF。

5 文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征,电气图中经常在图形符号旁加注文字符号。

文字符号是电气图中电气设备或元件的种类代码和功能代码。

5.2 构成文字符号有新、旧两种符号,新符号的一般形式为:旧符号的结构与新符号相似,区别在于其字母一般采用设备名称的拼音字母组成。

变配电工程图识图 变电所二次回路图的识图

变配电工程图识图 变电所二次回路图的识图
变配电所安装接线图各端子要符合相对编号法原则。
变电所二次回路图的识图
第二部分
1.认识二次回路常见的图形符号及规则 2.掌握二次回路编号一般规则
变电所二次回路图的识图
二次回路图形符号 为了使二次回路原理及功能更加清晰,一般采用国际或国家标准的电气 图形符号及文字符号来表示二次回路。因此,熟悉有关电气设备的图形符号及 文字符号是掌握二次回路的前提。二次回路中的电气设备,一般用反映该设备 特征或含义的图形表示,称为图形符号。
变电所二次回路图的识图
变电所二次回路图的识图
二次回路编号规则
1.+电源回路 1 101 201 301 -电源回路 2 102 202 302 2.合闸回路 3~31 103~131 203~231 303~331 示例:(+KM101) 103 105 107 ………131 (-KM102) 3.跳闸回路 33~49 133~149 233~249 333~349 示例:(+KM101) 133 135 137 ………149 (-KM102) 4.信号及其他回路701~899 ①信号回路电源 +(701、801)-(702、802)
变电所二次回路图的识图
先线圈,后触点 就是先找到继电器或装置的线圈,再找到其对应的触点。因为只有线圈通电(并达 到其起动值),其相应触点才会动作;由触点的通断引起回路的变化,进一步分析整个 回路的动作过程。 先上后下,先左后右 这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来 看。针对不同的二次设备辨别出端子排哪里是进线端子哪里是出线端子。
变电所二次回路图的识图
变电所二次回路图的识图
第三部分
1.掌握二次接线图识图“六先六后”法 2.学会看懂二次接线图

变电站电气二次图识图相关知识讲解

变电站电气二次图识图相关知识讲解

展开图
1、按不同电源回路划分成多个独立回路。 例如:交流回路,又分电流回路和电压回路,都是按A、B、C、N相序分行 排列的。直流回路,又分控制回路、合闸回路、测量回路、保护回路和信号 回路等;在这些回路中,各继电器(装置)的动作顺序是自上而下、自左至 右排列的。
2、在图形的上方(或右方)有相应的文字说明(合闸回路、用途等),便 于读图和分析。
电阻
辅助说明
二次图识图
二次回路图按其不同的绘制方法可分为三大类,即原理 图、展开图、安装接线图。
10kV线路保护原理接线图 继电保护直流回路展开图 定时限过流保护安装接线图
原理接线图
原理接线图:是用来表示二次接线各 元件(二次设备)的电气连接及其工 作原理的电气回路图。
1、二次接线和一次接 线的相关部分画在一 起,且电气元件以整 体的形式表示(线圈 2、与用触统点一画的在图一形起和)文, 字能符表号明表各示二,次按设动备作的 顺构序成画、出数,量便及于电分气析连 整接套情装况置,的图动形作直原观理形, 是象绘,制便展于开设接计线构图思等和 其据记。3它、忆工其。程缺图点的是原不始能依表 明元件的内部接线、 端子标号及导线连 接方法等,因此不 能作为施工图纸。
安 屏面布置图 装 接 屏面接线图 线 图 端子排图
安装接线图
设备标志
屏面接线图
安装单位编号
设备顺序号
设备端子号
设备文字符号
同型设备顺序号
设备型号
相对编号法
在变电所中,二次设备是十分复杂的,其接线数目很多, 普遍采用相对编号法来表示设备间的相互连线。
所谓相对编号法就是,如果甲、乙两个端子应该用导线相连, 那么就在甲端子旁标上乙端子的编号,而在乙端子旁标上甲 端子的编号。

电气接线图的识图ppt课件

电气接线图的识图ppt课件
设施备、线路到用电设备;辅助电路阅读也是从 电源出发,按照元件连接顺序依次分析。 由于安装接线图是由接线原理图绘制出来的, 因此,看安装接线电路图的时候,应结合接线原 理图对照阅读。此外,对回路标号、端子板上内 外电路的连接的分析,对识图也有一定的帮助。
15
4)看展开接线图。 结合电气原理图阅读展开接线图时,一般先
序号
名称
代号
1.线路敷设方式
1.1 穿焊接钢管
SC
1.2 穿电线管
MT
1.3 穿硬塑料管
PC
1.4 电缆桥架敷设
CT
1.5 金属线槽敷设
MR
1.6 塑料线槽敷设
PR
1.7 电缆沟敷设
TC
1.8 直接埋设
DB
2.敷设部位的标注
2.1 沿或跨梁敷设
AB
2.2 暗敷在梁内
BC
2.3 沿或跨柱敷设
AC
2.4 暗敷在柱内
位的原则是指电路中连接在一点上的所有导线具 有同一电位而标注相同的回路称号); 2.由电气设备的线圈、绕组、电阻、电容、各类 开关、触点等电器元件分隔开的线段,应视为不 同的线段,标注不同的回路标号。
10
导线名称
一相
交流系统
二相 三相
中性线
直流系统


中间线
标记符号
导线名称
标记符号
L1
保护接地
N5 1.1kW
37
照明工程图和动力配电图的识读训练
1.识读照明工程图 照明工程图主要包括照明电气原理图、平面图及
照明配电箱安装图等。 (1)照明工程图 照明工程图原理上需要表达以下几项内容: 1)架空线路或电缆线路进线的回路数、导线或电

(完整)变电站主要设备

(完整)变电站主要设备

输变电系统是一系列电气设备组成的。

发电站发出的强大电能只有通过输变电系统才能输送到电力用户。

图1—2给出了变电站主要设备的示意图。

图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外,还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等,这些都是输变电系统中必不可缺的设备。

图1—2 变电站主要设备示意图1—变压器;2—导线;3—绝缘子;4-互感器;5-避雷器;6-隔离开关;7-断路器下面,对输变电系统的主要电气设备及其功能进行简单介绍。

(1)输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。

1)导线.导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类:一类是结构比较简单不外包绝缘的称为电线;另一类是外包特殊绝缘层和铠甲的称为电缆.电线中最简单的是裸导线,裸导线结构简单、使用量最大,在所有输变电设备中,它消耗的有色金属最多。

电缆的用量比裸导线少得多,但是因为它具有占用空间小、受外界干扰少、比较可靠等优点,所以也占有特殊地位。

电缆不仅可埋在地里,也可浸在水底,因此在一些跨江过海的地方都离不开电缆.电缆的制造比裸导线要复杂得多,这主要是因为要保证它的外皮和导线间的可靠绝缘。

输变电系统中采用的电缆称为电力电缆。

此外,还有供通信用的通信电缆等。

2)变压器。

变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。

为了大幅度地降低电能远距离传输时在输电线路上的电能损耗,发电机发出的电能需要升高电压后再进行远距离传输,而在输电线路的负荷端,输电线路上的高电压只有降低等级后才能便于电力用户使用。

电力系统中的电压每改变一次都需要使用变压器。

根据升压和降压的不同作用,变压器又分为升压变压器和降压变压器。

例如,要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器,该变压器输入端(又称一次侧)的电压和发电机电压相同,变压器输出端(又称二次侧)的电压和该输变电系统的电压相同。

简明变电站图示符号说明(电气识图、电气符号说明)

简明变电站图示符号说明(电气识图、电气符号说明)

精心整理第三篇:变电站文字符号和编号一般规定1范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2引用标准DL5028-93电力工程制图标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程3总则44.1定义ab)c4.2构成安装单位的符号一般由序号和文字符号组成,格式如下:号仍在业内普遍采用,所以两种符号均可选用,不做强制规定。

5.3举例例如:1LHa、2LHb其中:“1”、“2”为数字序号,表示该设备属于同类设备中的第几个“LH”为文字符号(旧符号),表示该设备属于电流互感器下标“a”、“b”为附加文字符号,表示该设备装设于A相或B相6项目代号6.1定义电气图中每个用图形符号表示的项目,应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。

通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。

6.2构成项目代号可分为4个代号段,每个代号段应由前缀符号和字符组成,具体构成如下:a)系统或设备中较高层次项目的代号称为高层代号,高层代号的代码可由字母或数字构成,或由字母加数字组合构成。

字母可按各类系统或成套设备的简化名称或特征选定。

通常相当于原bc规定第5d6.3举例ab明。

c以77.1定义7.2构成7.2.1主标记主标记有从属标记和独立标记两种方式。

从属标记可采用由数字或字母和数字构成的标记。

此标记由导线所连接的端子代号确定,见图7-2。

从属标记多用于屏(柜)、端子箱等内部连接标记。

图7-2两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记,此标记与导线所连接的端子代号无关。

通常用于引出屏(柜)、端子箱的电缆芯线的回路编号。

基本构成为:导线标记(回路标号)中的文字符号不是必需项,数字标号一般不超过4位。

交流回路标号一般带有文字符号(A、B、C、N)用于表示所属相别。

必要时,可在直流回路标号前加文字符号,常用的文字符号见表7-2。

输电线路基础(识图)

输电线路基础(识图)

电力线路基础知识电力系统中电厂大部分建在动力资源所在地,如水力发电厂建在水力资源点,即集中在江河流域水位落差大的地方,火力发电厂大都集中在煤炭、石油和其他能源的产地;而大电力负荷中心则多集中在工业区和大城市,因而发电厂和负荷中心往往相距很远,就出现了电能输送的问题,需要用输电线路进行电能的输送。

因此,输电线路是电力系统的重要组成部分,它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说,线路输送容量越大,输送距离越远,要求输电电压就越高。

配电线路担负分配电能任务的线路,称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上,架设及维修比较方便,成本较低,但容易受到气象和环境(如大风、雷击、污秽、冰雪等)的影响而引起故障,同时整个输电走廊占用土地面积较多,易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响,主要通过电缆隧道或电缆沟架设,造价较高,发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏,供电可靠性高,但电缆的制造、施工、事故检查和处理较困难,工程造价也较高,故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率,输送容量大体与输电电压的平方成正比,提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗,提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段,也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

电气识图-输变电部分

电气识图-输变电部分
3.2 所用段400V配置接线图一超级链接\380V所用 段配置接线图(一).tif
3.3 所用段400V配置接线图一超级链接\380V所用 段配置接线图(二).tif
4、变电站直流系统图的识读
4.1 直流系统图一超级链接\直流系统图1.pdf 4.2 直流系统图二超级链接\直流系统图2.tif 4.3 直流系统馈线图超级链接\直流系统馈线图.tif 4.4 UPS原理图超级链接\UPS原理图.tif 4.5 UPS馈线图超级链接\UPS馈线柜接线图.tif
一次系统元件:电流互感器
电气符号
测量绕组 计量绕组 保护绕组
功能:把数值较大的一次电流通过一定的变比转换为数值较 小的二次电流(5A、1A),用来进行保护、测量、计量等用途。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:接地刀开关
电气符号
功能:作为检修时保证人身安全,用于接地的一种机 械地装置。
1.2 电气识图的常用电气元件及符号(续) 一次系统元件:手车式开关柜
电气符号
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:带电显示器
电气符号
功能:直接安装在室内电气设备上,直观显示出电气 设备是否带有运行电压的提示性安全装置。
1.3 电气识图的基本要求和基本步骤
(1)基本要求 由浅入深循序渐进地识图 具有电工电子技术的基础知识 掌握电气图中常用的图形符号、文字符号 熟悉各类电气图的典型电路 掌握各类电气图的绘制特点 掌握涉及电气图的有关标准和规程 对应识读电气图与其他图
5、变电站网络监控系统图的识读
变电站网络监控系统图超级链接\网络监控系统图 .tif
6、断路器操作控制信号回路图的识读

电力系统电气识图课件

电力系统电气识图课件
电气一次系统图的主要作用是表示电力系统的整体结构和运行方式,为电力系统的规划、设计、运行和维护提 供依据。
电气主接线图识图
01
电气主接线图是表示电力系统主 设备连接关系的图纸,是电力系 统的重要组成部分。
02
电气主接线图的主要作用是表示 电力系统的主设备连接方式和运 行状态,为电力系统的正常运行 和故障处理提供依据。
电力系统电气识图课件
目录
• 电力系统概述 • 电气一次系统识图 • 电气二次系统识图 • 电力系统电气元件符号识别 • 电力系统电气图纸实例解析
01
电力系统概述
电力系统组成
电网
由高低压输电线路和变电所组成 ,负责将电能传输到负荷中心。
电力用户
包括居民、商业、工业等各类用 电单位。
01
02
电源
包括水力、火力、核能、风能、 太阳能等发电厂(站)。
04
电力系统电气元件符号识别
断路器与隔离开关符号识别
断路器符号识别
断路器用于控制电路的接通和断开,其符号通常由一个矩形框和一组连接线组成,连接线上标有电路的电压和 电流值。
隔离开关符号识别
隔离开关主要用于隔离电路,其符号通常由一个矩形框和一组断开的连接线组成,有时在矩形框内还会标注开 关的状态(闭合或断开)。
容。
输电线
介绍了输电线的作用、结构特 点、工作原理等。
绝缘子
解释了绝缘子的作用、结构特 点、工作原理等。
杆塔
解析了杆塔的作用、结构特点 、设计要求等。
感谢您的观看
THANKS
配电装置图识图
配电装置图是表示配电装置的结构和 连接关系的图纸,主要包括配电盘、 开关柜、控制柜等设备。
配电装置图的主要作用是表示配电装 置的结构和连接方式,为配电装置的 安装、调试和维护提供依据。

变配电工程图识图 主变电所一次接线图识别

变配电工程图识图 主变电所一次接线图识别

各设备符号简介
变压器(符号1B,2B等等)
结构:(以干式变压器为例) 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成,高低压线圈之间放置绝缘筒增 加电气绝缘,并由垫块支撑和约束线圈,其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有: 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
断路器(符号101,102等等)
断路器主要由四部分组成,即:由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆,用螺栓和车架连 成一个刚体,同时构成了断路器的主回路,并与车架绝缘;车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内,机构用靠三排螺拴和车架连接在一起;CD6-l推进联锁机构布置在机构箱下部, CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点: ①触头开距小,10KV真空断路器的触头开距只有10mm左右,操作机构的操作功 就小,机械部分行程小,其机械寿命就长。 ②燃弧时间短,且与开关电流大小无关,一般只有半周波。 ③熄弧后触头间隙介质恢复速度快,对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小,所以触头的电气寿命长,满容量开断达3050次,额定电流开断达5000次以上,噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
各设备符号简介
隔离开关(符号1011,1022等)
作用: 1、分闸后,建立可靠的绝缘间隙,将需要检修的 设备或线路与电源用一个明显断开点隔开,以保 证检修人员和设备的安全。 2、根据运行需要,换接线路。 3、可用来分、合线路中的小电流,如套管、母线、 连接头、短电缆的充电电流,开关均压电容的电 容电流,双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况,可用来分、合 一定容量变压器的空载励磁电流。

输电线路的结构及各部件分类

输电线路的结构及各部件分类
重锤。可以抑制悬垂绝缘子串或跳线绝缘子串摇摆过大、直线杆塔上导线和避雷线被上拔。
屏蔽环。用来降低金具上电晕强度的环称为屏蔽环。
防震锤。可以减少振动的振幅,从而减少导线的振动。
拉线金具 主要用于拉线杆塔拉线的紧固、调整和连接,可分为紧线、调节及连接三类。如图所示为可调式UT型线夹,利用该线夹可调节拉线的松紧;可调式U型螺丝,可以调节拉线的松紧;楔子可以与线夹本体固定拉线。
2、绝缘子的机械强度 3、绝缘子串片数的选择和组装形式
六、拉线和基础
2、基础
杆塔基础是用来支撑杆塔的,一般受到下压力、上拔力和倾覆力等作用。
铁塔基础 铁塔基础的种类繁多,有普通混凝土基础,钢筋混凝土基础,装配式混凝土基础,圆锥形薄壳基础,板条式基础,拉V塔基础,金属基础。
接地装置 埋设在基础土壤中的圆钢、扁钢、角钢、钢管或其组合式结构均称接地装置。其与避雷线或杆塔直接相连,当雷击杆塔或避雷线时,能将雷电流引入大地,可防止雷电击穿绝缘子串的事故发生。接地装置主要根据土壤电阻率的大小进行设计,必须满足规程规定的接地电阻值的要求。
2、接续金具
接续金具是用来连接导线或避雷线的,主要为导线各种压接方式(钳压、液压、爆压等)所用的接续管及补修管、并沟线夹、预绞丝等。 导线的连接方法主要有钳接和压接,当导线截面小于等于240mm2时,采用钳接管连接,当导线截面大于等于300 mm2时,采用压接管连接,例如用液压或爆压方法连接,避雷线均采用压接法连接。
1.2 输电线路的结构及各部件分类
一、输电线路的构成 输电的通路由电力线路、变配电设备构成。 输电线路从结构可分为架空线路和电缆线路两类。 构成架空输配电线路的主要部件有:导线、避雷线(简称避雷线)、金具、绝缘子、杆塔、拉线和基础、接地装置等,如图。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

5、变电站网络监控系统图的识读
变电站网络监控系统图超级链接\网络监控系统图 .tif
6、断路器操作控制信号回路图的识读
•6.1 二次回路概述 •6.2 二次回路常见符号 •6.3 二次回路标号 •6.4 二次回路看图要领 •6.5 断路器操作控制信号回路
6.1 二次回路概述
• 二次回路主要是指对一次设备的工况进行监测、控制、 调节、保护的二次设备,按照一定的要求连接在一起构 成电路,称之为二次回路。描述二次回路的图纸称为二 次回路图。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:隔离开关
电气符号
功能:用于隔离电源,将高压检修设备与带电设备断 开,使其间有一明显可看见的断开点。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:避雷器
电气符号
功能:用来保护电力系统中各种电器设备免受雷电过 电压、操作过电压、工频暂态过电压冲击而损坏的一 种电器。
一次系统元件:电流互感器
电气符号
测量绕组 计量绕组 保护绕组
功能:把数值较大的一次电流通过一定的变比转换为数值较 小的二次电流(5A、1A),用来进行保护、测量、计量等用途。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:接地刀开关
电气符号
功能:作为检修时保证人身安全,用于接地的一种机 械地装置。
1 电气图的基本知识
•1.1 电气图的分类 •1.2 电气识图的常用电气元件及符号 •1.3 电气识图的基本要求和基本步骤
1.1 电气图的分类
• 电气图定义:用电气图形符号、带注释的围框或简化 外形表示电气系统或设备中组成部分之间相互关系及 其连接关系的一种图。表示系统和装置中电气关系的 专业技术图。
6.2 二次回路常见符号(续)
继电器和接触器的工作原理一样。主要区别在于,接触器的主触头可以通过大 电流,而继电器的 触头只能通过小电流。所以,继电器只能用于控制电路中。
继电器类型
中间继电器 电压继电器 电流继电器 时间继电器(具有延时功能) 热继电器(做过载保护)
……
6.2 二次回路常见符号(续)
接触器控制对象:电动机及其它电力负载。 接触器技术指标:额定工作电压、电流、触点数目。
线圈
KM
接触器主触头--用于主电路
(流过的电流大,需加灭弧装 置)
KM
辅助触头--用于控制电路
常开
(流过的电流小,无需加灭 弧装置)
常闭
KM
6.2 二次回路常见符号(续)
中间继电器
KA
KA
中间继电器 常开接点
中间继电器 常闭接点
明文件 、可靠性和可维修性说明文件 、 其他文件 :产品标准、验收准则、手册、指南、样本、
图样和文件清单等
ห้องสมุดไป่ตู้
1.1 电气图的分类(续)
(1) 系统图和框图
定义:用符号或带注释的框,概略表示系统或分系统的 基本组成、相互关系及主要特征的一种简图 。
作用: ⑴、作为进一步编制详细技术文件的依据。 ⑵、供操作和维修时参考。 ⑶、供有关部门了解设计对象的整体方案、简要工作
电气识图-输变电部分
2016年4月
你认识它们吗?
你熟悉这个电路图吗?
你会连这个电路图吗?(活动一)
我们今天要学会以下5张图的识读
(1)变电站一次系统图 (2)变电站站用400V系统图 (3)变电站直流系统图 (4)变电站网络监控系统图 (5)断路器操作控制信号回路图
电气识图-输变电部分
1、电气图的基本知识 2、变电站一次系统图的识读 3、变电站站用变400V系统图的识读 4、变电站直流系统图的识读 5、变电站网络监控系统图的识读 6、断路器操作控制信号回路图的识读
2、变电站一次系统图识读
变电站一次接线图的识别是变电运行人 员的基本技能之一,只有把一次接线图熟练 识别,对于变电站日常巡视和倒闸操作,有 着决定意义。把一次接线图和现场设备对应 起来掌握,可以使得运行人员更加深入熟悉 设备。
2、变电站一次系统图识读(续)
单母线 双母线 一个半断路器接线 桥形接线 角形接线 单元接线
1.2 电气识图的常用电气元件及符号(续) 一次系统元件:手车式开关柜
电气符号
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:带电显示器
电气符号
功能:直接安装在室内电气设备上,直观显示出电气 设备是否带有运行电压的提示性安全装置。
1.3 电气识图的基本要求和基本步骤
(1)基本要求 由浅入深循序渐进地识图 具有电工电子技术的基础知识 掌握电气图中常用的图形符号、文字符号 熟悉各类电气图的典型电路 掌握各类电气图的绘制特点 掌握涉及电气图的有关标准和规程 对应识读电气图与其他图
对每一部分逐个分析,明确有哪些基本单元 组成,各个单元电路的作用和特点。
1.3 电气识图的基本要求和基本步骤(续)
• 找出通路
对每个基本单元电路,找出直流通路、交流 通路和反馈通路
1.3 电气识图的基本要求和基本步骤(续)
• 由粗到细
将电路各部分互相关联、信号流向组合在 一起,构成整机框图。
从输入到输出联系起来。
6.3 二次回路标号(续)
3>.直流回路的标号细则: (1)对于不同用途的直流回路,使用不同的数字范
围,如控制和保护回路用001~099及l一599,励磁 回路用601~699。 (2) 控制和保护回路使用的数字标号,按熔断器 所属的回路进行分组,每一百个数分为一组,如 101~199,201~299,301—399,…,其中每段里 面先按正极性回路(编为奇数)由小到大,再编负极 性回路(偶数)由大到小,如100,101,103,133, …,142,140,…。 (3)信号回路的数字标号,按事故、位置、预告、 指挥信号进行分组,按数字大小进行排列。
6.3 二次回路标号(续)
(4)开关设备、控制回路的数字标号组,应按开关设备的 数字序号进行选取。 例如有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路 数字标号选101~199,2KK所对应的选201~299,3KK对应 的选301~399。
套装置的全部基本组成的连接关系,而不考虑其实际位置的简 图。 作用: ⑴、详细表达和理解设计对象的工作原理、分析和计算电路特 性及参数。 ⑵、为测试和寻找故障提供信息。 ⑶、为编制接线图提供依据。 ⑷、为安装和维修提供依据。 特点: ⑴、设备和元件采用符号表示,并适当标注技术参数。 ⑵、设备和元件的工作状态通常应表示在非激励或不工作的状 态或位置。 ⑶、主电路按能量流(即电流)流向绘制;辅助电路按动作顺 序,即功能关系绘制。 ⑷、主电路采用垂直布置,辅助电路采用水平布置。
6.3 二次回路标号(续)
2>.二次回路标号的基本方法是什么? • 用三位或三位以下的数字组成,需要标明回路的
相别或某些主要特征时,可在数字标号的前面( 或后面)增注文字符号。 • 按“等电位”的原则标注,即在电气回路中,连 于一点上的所有导线(包括接触连接的可折线段) 须标以相同的回路标号。 • 电气设备的触点、线圈、电阻、电容等元件所间 隔的线段,即看为不同的线段,一般给予不同的 标号;对于在接线图中不经过端子而在屏内直接 连接的回路,可不标号。
• 电气图作用:用来阐述电气设备及设施的工作原理, 描述产品的构成和功能,提供装接和使用信息的重要 工具和手段。
1.1 电气图的分类(续)
功能文件:概略图 (系统图、框图 )、功能图 、电路图 、 表图 、端子功能图 、程序图
位置文件 :总平面图 、安装图 、安装简图 、装配图 、 布置图
接线文件 :接线图[表] 、电缆图[表][清单] 项目表 : 元件表、设备表 、备用元件表 说明文件 :安装说明文件 、试运转说明文件 、使用说
1.1 电气图的分类(续)
(3)位置图、布置图:用正投影法、图形符号绘制,表示 成套装置和设备中各个项目的布局、安装位置的图。
(4)接线图、接线表:表示成套装置、设备、电气元件的 连接关系,用以安装、接线、检查、试验、维修的一种 简图或表格。
(5)设备元件表:把成套装置、设备和装置中各组成部分 和相应数据列成的表格其用途表示各组成部分的名称、 型号、规格和数量等。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:断路器
电气符号
功能:控制和保护高压电气设备
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:电压互感器
电气符号
功能:把高电压按比例关系变换成100V或更低等级的 标准二次电压,供保护、计量、仪表装置使用。
1.2 电气识图的常用电气元件及符号(续)
3.2 所用段400V配置接线图一超级链接\380V所用 段配置接线图(一).tif
3.3 所用段400V配置接线图一超级链接\380V所用 段配置接线图(二).tif
4、变电站直流系统图的识读
4.1 直流系统图一超级链接\直流系统图1.pdf 4.2 直流系统图二超级链接\直流系统图2.tif 4.3 直流系统馈线图超级链接\直流系统馈线图.tif 4.4 UPS原理图超级链接\UPS原理图.tif 4.5 UPS馈线图超级链接\UPS馈线柜接线图.tif
1.2 电气识图的常用电气元件及符号
一次系统元件:变压器
电气符号
功能:把高压电变换成低压电。
1.2 电气识图的常用电气元件及符号(续)
一次系统元件:接地变 图片
电气符号
功能:接地变是人为的制造一个中性点,用来连接接地电 阻。当系统发生接地故障时,对正序负序电流呈高阻抗, 对零序电流呈低阻抗性使接地保护可靠动作
凡是各设备间要用控制电缆经端子排进行联 系的,都要按回路原则进行标号。此外,某些装 在屏顶上的设备与屏内设备的连接,也需要经过 端子排,此时屏顶设备就可看作是屏外设备,而 在其连接线上同样按回路编号原则给以相应的标 号。为了明确起见,对直流回路和交流回路采用 不同的标号方法,而在交、直流回路中,对各种 不同的回路又赋于不同的数字符号,因此在二, 次回路接线图中,我们看到标号后,就能知道这 一回路的性质而便于维护和检修。
