浅谈工程量清单模式下钢结构工程中钢管的造价审核

近年来，我国经济有了突飞猛进的发展，随着经济的发展带来了建筑业的空前繁荣，一些大跨度、超高层建筑应运而生。建筑物中运用钢结构种类越来越多，目前世界上最高、最大的结构采用的都是钢结构，厂房、桥梁、住宅、工厂、仓库、体育馆、展览馆、超市等建筑也越来越广泛地运用钢结构。这也是钢结构自身具备如下良好的特点所决定的：

1•钢结构构件安装方便，受气候影响小；

2•施工过程中无需养护，施工工期短；

3•结构自重轻，抗震性能好；

4•外型美观，美化居住环境，布置灵活，建筑功能高；

5•符合环保和可持续发展要求，污染小，可回收再生。

下面将论述工程量清单模式下钢结构工程的造价审核流程及计算方式。

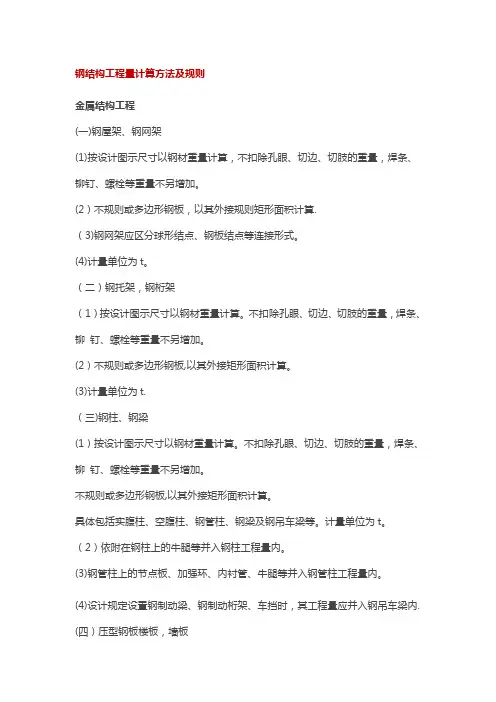

根据《建设工程工程量清单计价规范（GB50500—2008）》附录A （建筑工程工程量清单项目及计算规则）中第一项（实体项目）的A.6条（金属结构工程）工程量计算规则为：“按设计图示尺寸以质量计算。不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等不另增加质量，不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论质量计算。”或“按设计图示尺寸以铺设水平投影面积计算。”（压型钢板楼板）或“按设计图示尺寸以铺挂面积计算。”（压型钢板墙板）＜

以面积为计量单位的工程量计算规则比较简单，在此不再赘述。以质量为计量单位的工程量计算规则较为复杂，而其中以圆钢管的工程量计算方式最复杂，下面我将重点论述圆钢管的工程量计算方式。

首先，介绍一下钢结构中圆管的加工步骤:

根据审核后的深化设计，以1:1的比例绘出零件实样，并制作成轻而不易

变形的样板；以样板为依据，在制作完成的钢管上划出实样，再将钢管按照要求 的形状和尺寸进行切割。

《建设工程工程量清单计价规范(GB50500— 2008)》的工程量计算规则主 旨为计

量形成工程验收的实体。目前一定比例的钢结构深化设计图纸所标注的尺 寸为杆件的轴线相交尺寸，但副管并未伸入至主管内，仅冠至主管表面进行焊接,

束 If fSJ*

Tack weldng 清管

Pipe gjggj 叩 外輝

tiulsicte wdding 10声波桧测 Rpe 曲 sonic tes^ig J (光检验

恼bi

如下图所示:

图1

这样，施工图所标注的杆件长度L就不是实际的杆件长度L/,需要进行定量的扣减，才是形成工程实体的工程量。

以相交的轴线平面为剖面即为下图：

图2

从上图可以看出，A1段长度即为需扣减的杆件长度，且很容易得出：

A1=R1/sin a —r • ctg a

但副管是冠至主管的表面，故应加上冠入的尺寸。 1 —1剖面如下图所示:

从上图很容易得出：

B 仁 R1— .(R1)2 — r 2

说到这里有一个问题，那就是随着主管和副管夹角的变小，

副管的冠入长度 也会变小，所以当计算冠入长度时需要一个修正系数。 这时可以想象两种极限状 态，一种是当主管与副管以90°正交时，冠入段是一个完整的B1段长度；但当 主管和副管以0°相交时，冠入段就不再增加杆件长度，即为0；sin90。=1,sin0。 =0，修正系数与钢管之间夹角正好是正弦关系，

所以这个修正系数可以取sin a ， 即正确的冠入长度应为 B1= (R1— (R1)2 — r 2) • sin a 。

同理，图1右半部的计算就为扣减 A2,再加上B2，不再赘述。

完整的计算公式即为：

L / =L — A1+B1 — A2+B2=L — (R1/si n a — r • ctg a ) + ( R1 — (R1)2— r 2) -s in a —( R2/sin B — r • ctg p ) + (R2 — . (R2)2 — r 2) • sin B

计算完杆件长度，用该杆件长度先后乘以截面面积和材质密度，

即得到该杆

件的质量。

下面将简单论述一下方钢管及钢板的工程量计算规则：

图中的杆件质量则为杆件长度 D

先后乘以截面面积和材质密度，即得到该

主借外表面

杆件的质量

图中的钢板外接矩形为虚线补齐后的范围，该钢板质量为长度a先后乘以长度b、板厚和材质密度，即得到该杆件的质量。

按上述计算规则得出的工程量乘以中标单位投标时该类构件的综合单价即得合价，所有合价之和即为分部分项工程量清单合价，再与措施项目清单合价、其他项目清单合价、零星工作项目合价等按照国家或省级、行业建设部门颁发的计价依据和办法等计算规费、税金等，上述各项费用总和即为单项工程费。

从《建设工程工程量清单计价规范(GB50500—2008)》可以看出，计算规则充分考虑了杆件孔眼、切边、切肢和钢板切边的质量，即为生产该杆件或钢板所需原材的质量。

小技巧：可以充分利用Excel的表格计算功能，编入相同构件的计算公式，在相应的表格内填入构件的各项数据，即可快速得出构件的质量。
