ATS-1000V系列高精度基准电压源
电压基准X60003中文资料
特点
输出电压：5.000V 绝对初始精度选项 ± 1.0mV， ± 2.5mV，和 ± 5.0mV 超低功率电源电流：500nA 低温度系数选项： 10&20ppm/℃ 10mA 源电流和反向电流 10ppm/1000hrs 的长期的稳定性 非常低的丢脉冲电压：100mV(无负载) 电源电压范围：5.1V 到 9.0V 5kV 的 ESD (人体模型) 标准的封装：3 引线 SOT-23 温度范围：-40℃到+85℃
3
武汉力源信息技术有限公司
免费电话：800-880-8051
数据手册 DS-107-00009CN
3． 丢脉冲电压 （VDO） 是输入到X60003x-50 的最小电压 （VIN） ,这一电压将产生输出电压降 （ΔVOUT） ， 如电气指标表中所规定的值。 4．由器件的特征保证。
纳功率工作
当持续加电，且达到初始稳定工作后，基准器件达到最高精度。通过保持持续通电，可消除漂移。 X60003x-50 是第一个具有超低功耗的高精度电压基准，因此在电池供电电路中，可保持持续的供电。 由于它拥有 FGA 技术，X60003x-50 消耗极低的电源电流。室温下，电流的典型值是 500nA ，这比同类产 品低 1-2 个级别。使用电池供电的应用电路将大大得益于拥有一个精确，稳定的基准而根本不会增加电池 的负载。 特别地，在电池供电电路中，通常数据转换器在不使用时要求数据转换器（如图 1）被禁止。由于极 低的功耗，基准器件保持供电，没有功率损失，能够提供高精度和最低的长期漂移，这样数据转换器提供 12 到 24 比特的精度。 其他基准器件因为要消耗较高的电源电流，因此在转换结束后需要停用，来降低能耗。上电后器件需 要时间调整它的最终值，很可能因为上电时间太短而没有调整最终值，使绝对精度受损失。

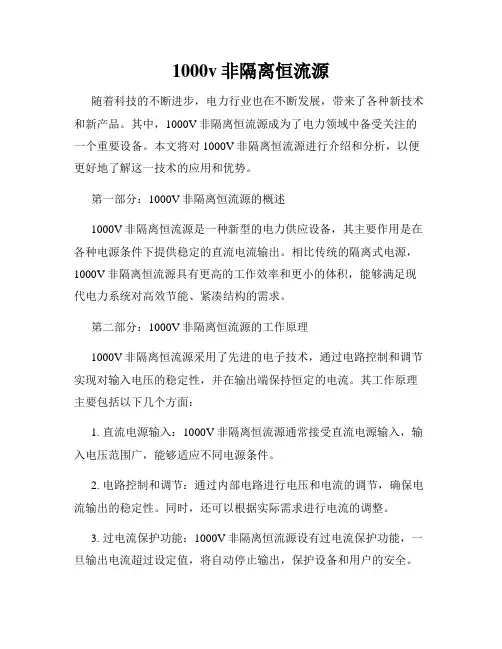

1000v非隔离恒流源
1000v非隔离恒流源随着科技的不断进步，电力行业也在不断发展，带来了各种新技术和新产品。
其中，1000V非隔离恒流源成为了电力领域中备受关注的一个重要设备。
本文将对1000V非隔离恒流源进行介绍和分析，以便更好地了解这一技术的应用和优势。
第一部分：1000V非隔离恒流源的概述1000V非隔离恒流源是一种新型的电力供应设备，其主要作用是在各种电源条件下提供稳定的直流电流输出。
相比传统的隔离式电源，1000V非隔离恒流源具有更高的工作效率和更小的体积，能够满足现代电力系统对高效节能、紧凑结构的需求。
第二部分：1000V非隔离恒流源的工作原理1000V非隔离恒流源采用了先进的电子技术，通过电路控制和调节实现对输入电压的稳定性，并在输出端保持恒定的电流。
其工作原理主要包括以下几个方面：1. 直流电源输入：1000V非隔离恒流源通常接受直流电源输入，输入电压范围广，能够适应不同电源条件。
2. 电路控制和调节：通过内部电路进行电压和电流的调节，确保电流输出的稳定性。
同时，还可以根据实际需求进行电流的调整。
3. 过电流保护功能：1000V非隔离恒流源设有过电流保护功能，一旦输出电流超过设定值，将自动停止输出，保护设备和用户的安全。
第三部分：1000V非隔离恒流源的应用领域1000V非隔离恒流源在电力领域有着广泛的应用，主要包括以下几个方面：1. 光伏发电系统：在光伏发电系统中，1000V非隔离恒流源可以提供稳定的直流电流，满足光伏组件的工作需求，并确保电能的高效转换和输送。
2. 电动汽车充电桩：1000V非隔离恒流源在电动汽车充电桩中可以发挥关键作用，提供稳定的充电电流，实现对电动汽车的快速充电。
3. 工业控制系统：在工业控制系统中，1000V非隔离恒流源可用于稳定供应控制设备的电源，提高系统的稳定性和可靠性。
第四部分：1000V非隔离恒流源的优势和前景1000V非隔离恒流源相比传统的隔离式电源具有以下几个优势：1. 高效节能：1000V非隔离恒流源采用先进的电子技术，具有高效率和低功耗的特点，能够显著提高能源利用效率。
超高精度带隙基准源的设计
摘要基准电压源是模拟电路设计中广泛采用的一个关键的基本模块。
所谓基准电压源就是能提供高稳定度基准量的电源，这种基准源与电源、工艺参数和温度的关系很小，但是它的温度稳定性以及抗噪性能影响着整个电路系统的精度和性能。
本文的目的便是设计一种高精度的CMOS带隙基准电压源。
本文首先介绍了基准电压源的国内外发展现状及趋势。
然后详细介绍了带隙基准电压源的基本结构及基本原理，并对不同的带隙基准源结构进行了比较。
接着对如何提高带隙基准的电源抑制比以及带隙基准电压源的温度补偿原理进行了分析，还总结了目前提高带隙基准电压源温度特性的各种方法。
在此基础上运用曲率校正、内部负反馈电路、RC滤波器、快速启动电路，设计出了具有良好的温度特性和高电源抑制比的带隙基准电压源电路。
最后应用HSPICE仿真工具对本文中设计的带隙基准电压源电路进行了完整模拟仿真并分析了结果。
模拟和仿真结果表明，电路实现了良好的温度特性和高电源抑制比，0℃～100℃温度范围内，基准电压温度系数大约为11.2ppm/℃，在1Hz到10MHz频率范围内平均电源抑制比(PSRR)可达到-80dB，启动时间为700s 。
关键词: 带隙基准电压源；温度系数；电源抑制比；AbstractV oltage reference is the vital basic module which is widely adopted in analog circuits. It can supply a voltage with high stability. The power supply, technics parameter rand temperature has lesser effete to this voltage. Its temperature stability and antinoise capability influence the precision and performance of the whole system. The purpose of this article is to design a high precision CMOS bandgap voltage reference.In this article, the present situation and developmental trend of voltage reference studies both at home and abroad are presented. The structure and principle of voltage reference are analyzed in detail, and then the different structures of bandgap voltage reference are compared. By analyzing the power supply rejection ratio (PSRR) and the principle of temperature compensation, the method of improving the temperature characteristic is summarized. The design of a bandgap voltage reference circuit with high power supply rejection ratio and good temperature characteristic is completed by applying curvature emendation, inside negative feedback technology, RC filter and fast start-up circuit. At last, the circuits have been simulated with HSPICE simulation tools.The simulation results show that，the circuit with good temperature characteristic and high power supply rejection ratio, and at the temperature range of 0℃to 100℃, the temperature coefficient(TC) is about 11.2ppm/℃. In the frequency range of 1Hz to 10MHz, the average power supply rejection ratio is more than -80dB and it has a turn-on time less than 700s .Key Words: bandgap voltage reference; temperature coefficient; power supply rejection ratio;目录1. 绪论 (1)1.1 国内外研究现状与发展趋势 (1)1.2 课题研究的目的意义 (2)1.3 本文的主要内容 (2)2. 基准电压源的原理与电路 (3)2.1 基准电压源的结构 (3)2.1.1直接采用电阻和管分压的基准电压源 (3)2.1.2有源器件与电阻串联组成的基准电压源 (4)2.1.3带隙基准电压源 (6)2.2 带隙基准电压源的基本原理 (6)2.2.1与绝对温度成正比的电压 (7)2.2.2负温度系数电压V BE (7)2.3 带隙基准源的几种结构 (8)2.4 V BE的温度特性 (11)2.5 带隙基准源的曲率校正方法 (13)2.5.1线性补偿 (13)2.5.2高阶补偿 (13)本章小结 (17)3. 高精度CMOS带隙基准源的电路设计与仿真 (18)3.1 高精度CMOS带隙基准电压源设计思路 (18)3.2 核心电路 (19)3.3 提高电源抑制比电路 (20)3.3.1负反馈回路 (21)3.3.2 RC滤波器 (22)3.4 快速启动电路及快速启动电路的控制电路 (23)3.4.1快速启动电路的控制电路 (23)3.4.2快速启动电路 (24)3.5 CMOS带隙基准电压源的温度补偿原理 (24)3.6 高精度CMOS带隙基准电压源的电路仿真 (27)3.6.1仿真工具的介绍 (27)3.6.2 核心电路的仿真结果 (27)3.6.3 电源抑制比电路的仿真结果 (28)3.6.4 快速启动电路的仿真结果 (28)3.6.5 整体电路的仿真结果 (29)本章小结 (30)结论 (32)致谢 (33)参考文献 (34)1.绪论基准电压源(Reference V oltage)是指在模拟电路或混合信号电路中用作电压基准的具有相对较高精度和稳定度的参考电压源。
恒流源,电压基准芯片
恒流源,电压基准芯片
恒流源是一种电路元件，它能够提供稳定的电流输出，不受负
载变化或电源波动的影响。
在电子电路中，常常需要稳定的电流源
来驱动各种器件，比如发光二极管（LED）、激光二极管、电流驱动
的放大器等。
恒流源能够确保这些器件工作在稳定的电流下，从而
提高整个电路的稳定性和可靠性。
电压基准芯片是一种集成电路，它能够提供稳定的电压输出，
不受温度变化或电源波动的影响。
在许多电子系统中，需要稳定的
电压作为参考，比如模数转换器（ADC）、数字模拟转换器（DAC）、精密测量设备等。
电压基准芯片能够提供高精度、低漂移的稳定电
压输出，从而提高系统的测量精度和稳定性。
恒流源和电压基准芯片在电子领域中扮演着非常重要的角色。
它们能够提供稳定的电流和电压输出，为各种电子器件和系统提供
稳定的工作条件，从而保证整个系统的性能和可靠性。
在实际应用中，工程师们需要根据具体的需求选择合适的恒流源和电压基准芯片，以确保系统的稳定性和性能满足设计要求。
总的来说，恒流源和电压基准芯片在电子系统中都扮演着提供
稳定电流和电压输出的重要角色，它们的稳定性和精度对整个系统的性能起着至关重要的作用。
在实际应用中，工程师们需要充分了解它们的特性和参数，选择合适的器件并合理设计电路，从而确保系统的稳定性和可靠性。
CMOS_带隙基准源的设计(IC课程设计报告)
1
图 1、带隙基准电压源原理示意图(选自 Analysis and Design of Analog Integrated Circuits)
2
3 设计过程 3.1 电路结构
图 2、带隙基准电路中运算放大器的电路结构
《IC 课程设计》报告
——模拟部分
CMOS 带隙基准源的设计
华中科技大学电子科学与技术系 2004 级学生 张青雅
QQ:408397243 Email:zhangqingya@
2007 年秋大四上学期 IC 课程设计报告
1
目录
1 设计目标........................................................................................................................................1 2 介绍 ...............................................................................................................................................1 3 设计过程........................................................................................................................................3
LambdaN=0.0622 由跨导公式可以算出：
电压基准源vka
电压基准源vka1. 什么是电压基准源？电压基准源（Voltage Reference）是一种用于生成稳定、精确和可靠的标准电压的电子设备。
它在电子测量、仪器仪表、通信设备、计算机和其他电子系统中广泛应用。
电压基准源vka是其中一种。
2. 电压基准源vka的工作原理电压基准源vka是一种基于集成电路的电压参考器。
它通常由一个稳定的参考电压源、一个比较器以及一个反馈回路组成。
在vka中，参考电压源会产生一个稳定、精确的基准电压。
比较器会将输入电压与基准电压进行比较，并产生一个差异电压。
这个差异电压会经过反馈回路，调整比较器的输出，以使输出电压等于基准电压。
通过反复比较和调整，vka可以保持输出电压与基准电压一致。
3. 电压基准源vka的特点与优势•稳定性高：vka采用了精确的参考电压源和反馈回路，并通过自动调整保持输出电压稳定，使得其具有非常高的稳定性。
•精确度高：电压基准源vka能够生成非常精确的电压，其精确度通常在百分之几的范围内。
•低温漂移：vka的输出电压对温度的变化影响较小。
它能够提供一个稳定的参考电压，不会因温度变化而引起明显的输出偏移。
•低噪声：电压基准源vka在输出电压中有很低的噪声干扰，适用于对噪声要求较高的应用。
•低功耗：vka通常采用低功耗的集成电路设计，能够在长时间工作中保持较低的功耗。
•长寿命：vka具有较高的可靠性，并能够长时间稳定工作，寿命长。
•易于使用：电压基准源vka是一种集成电路设备，通常以模块化形式提供，易于安装和应用。
4. 电压基准源vka的应用电压基准源vka在电子领域的应用非常广泛，下面是一些常见的应用场景：•模拟电路校准：在模拟电路中，电压基准源vka可以作为校准电压，用于校准模拟信号的幅度和精确度。
•模数/数模转换：在模数/数模转换中，电压基准源vka可以提供一个精确的参考电压，用于确定模拟信号的量化水平。
•精密测量仪器：在精密测量仪器中，电压基准源vka用作测量参考电压，保证测量结果的准确性和稳定性。
电压基准芯片参数以及应用技巧分析
电压基准芯片参数以及应用技巧分析
电压基准芯片是一类高性能模拟芯片，常用在各种数据采集系统中，实现高精度数据采集。
几乎所有电压基准芯片都在为实现高精度而努力,但要在各种不同应用场合真正实现高精度，则需要了解电压基准的内部结构以及各项参数的涵义，并要把握一些必要的应用技巧。
电压基准芯片的分类
根据内部基准电压产生结构不同，电压基准分为：带隙电压基准和稳压管电压基准两类。
带隙电压基准结构是将一个正向偏置PN结和一个与VT(热电势) 相关的电压串联，利用PN结的负温度系数与VT的正温度系数相抵消实现温
度补偿。
稳压管电压基准结构是将一个次表面击穿的稳压管和一个PN结串联，利用稳压管的正温度系数和PN结的负温度系数相抵消实现温度补偿。
次表面击穿有利于降低噪声。
稳压管电压基准的基准电压较高(约7V);而带隙电压基准的基准电压比较低，因此后者在要求低供电电压的情况下应用更为广泛。
根据外部应用结构不同，电压基准分为：串联型和并联型两类。
应用时，串联型电压基准与三端稳压电源类似，基准电压与负载串联;并联型电压基准与稳压管类似，基准电压与负载并联。
带隙电压基准和稳压管电压基准都可以应用到这两种结构中。
串联型电压基准的优点在于,只要求输进电源提供芯片的静态电流，并在负载存在时提供负载电流;并联型电压基准则要求所设置的偏置电流大于芯片的静态电流与最大负载电流的总和，不适合低功耗应用。
并联型电压基准的优点在于，采用电流偏置，能够满足很宽的输进电压范围，而且适合做悬浮式的电压基准。
电压基准芯片参数解析
安肯(北京)微电子即将推出的ICN25XX系列电压基准，是一系列高精度，低。
24 90 1000V Voltage Detector Operating Instruction
24/90 1000VVOLTAGE DETECTORPART NO: TTIVP1000V(..151479)OPERATINGINSTRUCTIONSCONTENTSINTRODUCTION (3)• Intended Use (3)GENERAL SAFETY (3)SAFETY INSTRUCTIONS (4)• Safe Operation and Standards (4)• Electrical Symbols (5)EXTERNAL OVERVIEW (6)TECHNICAL SPECIFICATIONS (6)OPERATING INSTRUCTIONS (7)WARRANTY INFORMATION (8)224/90 1000V VOLTAGE DETECTOR3OPERATING MANUAL INTRODUCTIONThe TTIVP1000V voltage detector is a non-contact voltage detector with a built-in flashlight and visual and audio alarm. The CAT IV 1000V safety class ensure users’ safety.INTENDED USEThe voltage detector is to be used only for electrical inspection within the specifications the device is rated for. Failure to use the device within the specifications may result in serious injury or death.GENERAL SAFETYPrior to using voltage detector, please read the product manual and ensure you have a solid understanding of the machines functions and features. CAUTION !Upon first use of the device, ensure the unit functions properly andyou’re familiar with all the functions.WARNING !The warnings, cautions, and instructions discussed in this instruction manual cannot cover all possible conditions or situations that couldoccur. It must be understood by the operator that common sense andcaution are factors that cannot be built into this product, this must besupplied by the operator.SAFETY INSTRUCTIONSSAFE OPERATION AND STANDARDSAnyone using this instrument should be knowledgeable and trained about the risks involved with measuring voltage, especially in an industrial setting, and the importance of taking safety precautions and of testing the instrument before and after using it to ensure that it is in good working condition.! WARNING Please carefully read and fully understand the warning and operating instruction before use. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.Do not rely on the device to detect the presence or absence conductor for safety purposes. This device is not suitable to determine if a circuit is hazardous.• Test the device on a known live source within the rated AC voltage range before and after use to ensure it’s in good working.• Do not use the device if it appears damaged or is not working properly.• Do not attempt to detect voltage higher than 1000V.• Use caution when working with voltage above AC 30V R.M.S, 42Vpeak or DC 60V. Such voltage poses a shock hazard.• Clean the device with a damp cloth. Do not use abrasives or solvents.• There may still be voltage present even when there’s no visual or audio alarm on. The deviceindicates active voltage in the presence of AC electric fields of sufficient strength emanating from the conductor. If the field strength is low, the device may not provide indication of live voltages.Lack of an indication occurs if the device is unable to sense the presence of the electric field which may be influenced by several factors such, but not limited to shielded wires, type of insulation, distance from the voltage source, socket design condition of the device and batteries. If there are uncertainties, use other methods to verify the voltage.• Do not assume neutral or ground wires are safe to touch. Incorrect or poorly connected circuits may cause wires to be electrically charged, causing injury or death.• Replace the batteries when low battery indication appears to avoid false readings that can lead to electrical shock.• Remove the alkaline batteries if the device is not used for an extended period of time, or if stored in temperatures above 50 °C. If the batteries are not removed, battery leakage may result.• Hold the device behind the NCV sensor, see page 6 for more detail.• Comply with local and national safety regulations and requirements. Use personal protectiveequipment such as approved rubber gloves, face protection, and flame-resistant clothing toprevent shock and arc blast injury where hazardous live conductors are exposed.• The detector will not detect and voltage if:a. The wire is shielded.b. The operate is not connected with the ground or isolated from an effective ground.c. The voltage is DC (Direct Current)424/90 1000V VOLTAGE DETECTOR• The detector may not detect any voltage if:a. The operator does not hold the detector.b. The operator is wearing gloves.c. The wire under test is partially buried or in a grounded metal conduit.d. The magnetic field generate by the voltage source is blocked, suppressed or interfered with.e. The frequency of the voltage being detected is not a perfect sine wave and may bedistorted by harmonics.f. The detector is used outside of the operating specifications (see technical specificationsfor details)ELECTRICAL SYMBOLSOPERATING MANUAL5EXTERNAL OVERVIEW 1. NCV Sensor3.4. 6. 5. 7.2. 1.8.2. Flashlight3. Signal sensing LED4. Mode status indicator(red/low, green/high)5. Power button6. Flashlight button7. Pocket clip8. End of the detector(slide off to install/remove batteryTECHNICAL SPECIFICATIONSAC Voltage range90~1000V AV (red indicator)24~1000V AV (green indicator)Frequency Range50Hz/60HzAlarm Mode Audio/visualFlashlight White spotlightAuto Power Off Approximately 5minLow Battery Indication YesSafety Class CAT IVOperating Temperature0°C~40°CStorage Temperature-20°C~50°CHumidity<80% (non condensing)Altitude<2000mBattery 1.5V AAA x2Product Size150 x 18 x 23mmWeight50g (Approximately)Standards IEC 61010AS/NZS CISPR 11624/90 1000V VOLTAGE DETECTOROPERATING INSTRUCTIONSTURNING ON THE DETECTORPress of the power button to turn the device on. The buzzer will beep twice, and a red lightwill appear on the status indicator - the device is now ready for use. The default AC voltage detection range is 90-1000V.TURNING ON/OFF FLASH LIGHTPress the flashlight button to turn on/off the flashlight. The flashlight will automatically turn off when the detector is inactive for 5 minutes.AC VOLTAGE DETECTIONPlace the NCV sensor head near the test object. When AC voltage is detected, the red LED in the NCV sensor head will light up and the buzzer will beep. The buzzer and LED flash will increase in frequency when the detector gets close to the test object.DETECTIONS RANGE SELECTION•When the detector is on, the default mode is high voltage mode. With the detection range of 90-1000V. This is signified by the red light on the mode status indicator.•Short press of the power button to enter into low voltage mode. The mode status indicator will be green, and the device will make a buzzing sound to indicate it’s in low voltagemode. Low voltage detection range is 24-100V. In low voltage mode, the detector is more sensitive to electrical interference/noise. It is advised to only use low voltage mode during within a weak electrical environment.AUTO POWER OFFThe voltage detector will auto power off when it is not used within 5 minutes.TURNING OFF THE VOLTAGE DETECTOR MANUALLYPress and hold the power button for 2 seconds to turn the device off. The device is off after a long beep.LOW BATTERY INDICATIONWhen the battery voltage is lower than 2.4V, the indicator light will turn on. Replace with two AAA batteries.BATTERY REPLACEMENTRemoving the end of the detector to replace batteries according to the correct polarity.OPERATING MANUAL7WARRANTY INFORMATIONThis warranty is provided by Total Tools (Importing) Pty Ltd of 20 Thackray Road,Port Melbourne VIC 3207. Phone: 03 9261 1900 (we, us, our).Express WarrantySubject to the exclusions set out below, we warrant that this product will be free from defects in materials or workmanship for 12 months from the date of purchase.The benefits conferred by this warranty are in addition to all rights and remedies which you may be entitled to under the Australian Consumer Law, and any other statutory rights you may have under other applicable laws. This warranty does not exclude, restrict or modify any such rights or remedies.Warranty exclusionsThis express warranty does not apply where a defect or other issue with the product is caused by normal wear and tear, misuse or abuse of the product.Consumer guaranteesOur goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage.You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.Warranty claimsTo make a claim under this warranty, you must bring the product along with the proof of purchase and any other documentary evidence which you think is relevant to the Total Tools’ place of purchase where the claim will be handled on our behalf. Any cost incurred by you in bringing the product to the place of purchase will be borne by you.To make a claim under this warranty, the product and proof of purchase must be returned to the Total Tools place of purchase during the warranty period specified above.If your warranty claim is accepted, we (or the Total Tools store that handles the claim on our behalf) will, at our discretion, repair or replace the product, or refund money to you and take back the product.V3。
LTZ1000pc_v2b
1000V直流电源防雷器(1000VDC 40KA)
1000VDC直流电源防雷器（1000VDC 1000V直流电源防雷器（40KA））40KA1000V直流太阳能光伏防雷器是安普迅公司生产的品牌为安迅ANSUN的一款新型直流防雷器AM*-*型光伏直流防雷器适用于光伏太阳能系统，防止雷电过电压和瞬态过电压对光伏发电直流电源系统设备造成的损坏。
光伏太阳能直流防雷器性能特点·采用温控断路技术，内置过流保护电路，彻底避免火险发生；·通流容量大，残压低；·自带远程告警干接点;·工作状态及失效状态，清晰直观.主要技术参数产品型号AM40-300AM40-600AM40-1kV AM80-500AM80-1kV 持续工作电压Uc300VDC600VDC1000VDC500VDC1000VDC 标称放电电流In（8/20μs）20kA20kA20kA40kA40kA最大通流容量Imax（8/20μs）40kA40kA40kA80kA80kA保护水平Up(In时）≤1200V≤3200V≤3200V≤3500≤3500V 响应时间≤25nsIP防护等级IP20阻燃等级，符合UL94V0接入导线面积≥10mm2外形尺寸90×54×69mm90×108×69mm工作环境温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
12V、24V\36V\48V等直流电源防雷模块安全注意事项·当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求。
·设备应当由被授权的专业人员安装。
安装时必须断开电源，严禁带电操作，以防发生意外。
适用范围AM*-*型直流电源防雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。
广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。
ASCO ATS 产品说明
电压代码：C-208V，D-220V，F-240V H-380V，N-480V
▲
电流额定：30A,70A,104A,150A,200A,230A,260A,400A,600A,800A,1000A,1200A, 1600A,2000A,2600A,3000A,3200A
51/2(140) 67/8(175) 67/8(175) 9-7/8(251) 12-7/8(327) 26-1/4(667) 30-3/4(781)
原厂外箱尺寸 电流 安培(A)
30,70,104 150,200
230,260,400
600
800,1000
1200 1600,2000 2600,3000,3200
造成开关不必要的转换 ◆ 发电机冷却运转延时5分钟
标准功能 ◆ 附同相位转换侦测器(In-Phase Monitor),避免因不
同步转换造成上游断路器无故跳脱,严重时损坏设备 ◆ 可选用重叠转换式中性极(第四极Overlapping Neutral),
采用先接后离的操作程序,避免转换过程中产生瞬间 异常电压 ◆ 附转换前及转换后负载隔离信号接点,于转换前或转 换后提供信号给电动机启动器，电梯控制器，变频器 或其它可供选择控制的负载进行特别控制；例如电梯 可于转换前接受信号，通知先行暂停于某一楼层，待 转换后信号解除再正常运行,以避免危险 ◆ 附发电机每周定时启动测试定时器，可设定有载或 无载测试，若有必要也可取消此功能
遥控功能 ◆ 透过干接点与监控中心联机进行遥控测试,禁止转换
至紧急电源，延时取消等控制功能 ◆ 可选购通讯模块72A,连接(Ethernet TCP/IP)利用计
算机Windows浏览器即可监视ATS状态
一种带隙基准电压源[发明专利]
![一种带隙基准电压源[发明专利]](https://img.taocdn.com/s3/m/0d3a7ef114791711cd79170a.png)
专利名称：一种带隙基准电压源专利类型：发明专利
发明人：谢程益,王野,于翔
申请号：CN202010715945.7申请日：20200723
公开号：CN112000162A
公开日：
20201127
专利内容由知识产权出版社提供
摘要：本申请公开了一种带隙基准电压源，包括电荷泵电路、基准电路以及采样保持电路，电荷泵电路用于根据电源电压产生一供电电压，基准电路根据该供电电压产生一输出电压，采样保持电路用于对基准电路的输出电压进行采样保持，以输出带隙基准电压。
通过电荷泵电路向基准电路提供电压值为电源电压的2倍的供电电压，使得基准电路可以正常工作在低压电路中，同时不影响带隙基准电压的精度。
本发明的带隙基准电压源在较大范围的电源电压范围内都能稳定工作，并对电源电压不敏感，因此可以在较低的电源电压下正常工作。
申请人：圣邦微电子(北京)股份有限公司
地址：100089 北京市海淀区西三环北路87号13层3-1301
国籍：CN
代理机构：北京成创同维知识产权代理有限公司
更多信息请下载全文后查看。
开关电源的电压基准器件
开关电源的电压基准器件开关电源基准的获得方式基准电源器件在开关电源中是一个重要的器件，它主要用于作为反馈的比较基准。
开关电源的比较基准一般有如下三种获得方式：1）使用芯片内部基准电源。
2）使用稳压管。
3）使用基准电源器件。
第一种方式比较方便，但灵活性往往受到限制；第二种则控制精度比较差。
要达到比较精密的控制调节效果，建议采用基准电源器件作为误差比较基准。
基准电源器件的类型及其工作原理这种基准器件分为串联型和并联型两种。
1.并联基准如上左图，并联基准与负载是并联的。
UREF=Uin-IFRS=Uin-(IQ+IL)RS当负载电流发生变化时，通过调节IQ来保持UREF稳定。
这类器件有：LM358、AD589等。
2.串联基准如上右图，串联基准与负载是串联的。
UREF=Uin-IFRS=Uin-（IQ+IL）RS当负载电流发生变化时，通过调节RS来保持UREF稳定。
这类器件有：AD58LREF192.TL431等。
TL431基准电源器件这个器件在电源中使用率最高，这里简单介绍该器件。
（一）TL431简介德州仪器公司（Tl）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ωo图2左图是该器件的符号。
3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。
由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。
由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到IoomA变化。
当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。
但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的。
CHV-100[800V1000V1500V2000V]B
![CHV-100[800V1000V1500V2000V]B](https://img.taocdn.com/s3/m/b485ef04bed5b9f3f90f1ca6.png)
宇波模块 CHV-100/*性能参数： 闭环霍尔电压传感器：额定电流800…2000V RMS 、霍尔磁补偿工作原理、可隔离测量AC ，DC ，脉冲电压型号CHV-100/800CHV-100/1000CHV-100/1500CHV-100/2000V N 额定电压（RMS ）800V 1000V 1500V 2000V Vp 测量范围 0…±1200V0…±1500V0…±2250V0…±3000VR M 测量电阻R M min （Vc =±12…15V ） >10K ΩV M 测量电压（输出电压） 输出额定值5V ，对应原边额定电压V NKN 匝数比10000：2000 X 精度（Ta =+25℃） V N 的±0.5% Vc 电源电压 ±12…15V (±5%)Vi 绝缘电压在原边与副边电路之间: 10KV 有效值/50Hz/1分钟Voff 失调电压（Ta =+25℃） 当原边电压V N =0时，最大值：±30mV Td 温漂（Ta =-25…+70℃） 典型值：<±30mV ，最大值：±50mVL 线性度 0.1% Tr 反应时间 40-200μS f 频率范围 0…20K Hz Ta 工作温度 -25℃…+70℃ Ts 贮存温度 -40℃…+85℃ Ic 耗电10 mA + I M (测量电流)Rs 副边内阻（Ta =+70℃） 60Ω原边内阻（Ta =+70℃） 1.8K Ω+R1(原边外接电阻)W重量650g外形尺寸（mm ）： 电路连接图：端子说明： IN+：输入电压正 IN –：输入电压负 * —表示额定输入电压+端：电源正 –端：电源负 M 端：输出端 ⊥端：公共地⊥地输出宇波模块 CHV-100/*A性能参数： 闭环霍尔电压传感器：额定电流800…2000V RMS 、霍尔磁补偿工作原理、可隔离测量AC ，DC ，脉冲电压型号CHV-100/800ACHV-100/1000ACHV-100/1500ACHV-100/2000AV N 额定电压（RMS ）800V 1000V 1500V 2000V Vp 测量范围 0…±1200V0…±1500V0…±2250V0…±3000VR M 测量电阻R M min R M max （Vc =±12…15V ） 0Ω150ΩI M 测量电流（输出电流） 输出额定值25mA ，对应原边额定电压V NKN 匝数比10000：2000 X 精度（Ta =+25℃） V N 的±0.5% Vc 电源电压 ±12…15V (±5%)Vi 绝缘电压在原边与副边电路之间: 10KV 有效值/50Hz/1分钟Ioff 失调电流（Ta =+25℃） 当原边电流I N =0时，最大值：±0.3mA Td 温漂（Ta =-25…+70℃） 典型值：<±0.3mA ，最大值：±0.5mAL 线性度 0.1% Tr 反应时间 40…200μS f 频率范围 0…20K Hz Ta 工作温度 -25℃…+70℃ Ts 贮存温度 -40℃…+85℃ Ic 耗电10 mA + I M (测量电流)Rs 副边内阻（Ta =+70℃） 60Ω原边内阻（Ta =+70℃） 1.8K Ω+R1(原边外接电阻)W重量650g外形尺寸（mm ）： 电路连接图：端子说明： IN+：输入电压正 IN –：输入电压负 +：电源正 –：电源负 M ：输出端输出电流输出端电路连接： 测量电阻R M 与输出端M 连接、电阻R M 的另一端与正、负电源的公共地（0V ）相连。
低功耗低温漂高PSR带隙基准电压源的设计
低功耗低温漂高PSR带隙基准电压源的设计万志荔;赖史胜;章珍珍;马连川【摘要】在专用医学微弱信号放大电路中,需要非常精准的电压源,为此,提出了一种新型的带隙基准电压源,采用低温补偿和高温补偿相结合的温度补偿方式,输出带隙基准电压为1.109 V,在-40～125℃范围内的温度系数为0.445～0.604 ppm/℃.同时采用了预稳压器来提高电路的PSR(电源抑制),使得PSR在10 Hz时为-127.5 dB,在100 kHz时达到-63 dB.文中设计的电路静态电流只有10 μA,消耗的功耗在36μW左右.该带隙基准电路还有不随工艺变化的特点,工艺差别使输出电压最大产生61.5 μV的变化.【期刊名称】《电子设计工程》【年(卷),期】2013(021)018【总页数】5页(P25-29)【关键词】带隙基准;TC;温度补偿;PSR;预稳压器【作者】万志荔;赖史胜;章珍珍;马连川【作者单位】赣南医学院第一附属医院江西赣州341000;赣南医学院第一附属医院江西赣州341000;北京交通大学电子信息工程学院,北京100044;北京交通大学电子信息工程学院,北京100044【正文语种】中文【中图分类】TN432生物医学信号属于强噪声背景下的低频微弱信号，它是由复杂的生命体发出的不稳定的自然信号。
若是要处理和分析非常微弱的生物医学信号，需要先对该信号放大、采样，进而进行相应的数字处理。
而放大器、AD（Analog-Digital）转换电路都需要精准的基准电压源。
同样在模拟电路中，电压源是至关重要的单元。
而带隙基准电压源因为其独特的优点，如结构简单、低压、低功耗、低噪声、高PSR、适用于 CMOS工艺等，得到了广泛的应用。
因此，获得高精度、低功耗、低噪声、低成本的带隙基准源以满足微弱医学信号放大的目的，将是模拟电路设计者不断努力的方向。
基于该目的，本文设计实现了一种适用于微弱医学信号放大电路的带隙基准电压源：采用一种新型的高阶温度补偿方式，获得极低温度系数（TC）；同时提出一种预稳压技术，提高了带隙基准电压源的电源抑制比（PSR）。
1v电压基准芯片
1V电压基准芯片简介1V电压基准芯片是一种用于提供稳定、精确的1V电压参考的集成电路。
在现代电子设备中，精确的电压参考对于保证系统的可靠性和性能至关重要。
1V电压基准芯片可以用于各种应用，例如模拟转换器、传感器接口、时钟和计时器等。
工作原理1V电压基准芯片通常采用专门设计的电路来生成稳定的1V参考电压。
以下是一种常见的实现方式：1.参考源：通常使用具有稳定温度特性和低噪声的元件作为参考源。
例如，Zener二极管或者温度补偿型二极管。
2.温度补偿：由于环境温度对于参考电压的稳定性具有影响，需要采取措施进行温度补偿。
一种常见的方法是使用温度感应器来监测环境温度，并相应地调整参考源。
3.放大和稳压：将参考源放大到所需的1V水平，并进行稳压以确保输出电压不受负载变化或电源波动的影响。
4.输出缓冲：为了提供稳定的输出电压，通常需要使用输出缓冲器来隔离负载和提供额外的驱动能力。
特点和性能指标1V电压基准芯片具有以下特点和性能指标：•稳定性：提供高精度和长期稳定的1V参考电压，以确保系统在各种条件下都能正常运行。
•温度系数：具有低温漂移系数，即在不同温度下仍能保持较高的精度。
•噪声：低噪声设计，以避免噪声对系统性能的影响。
•负载适应性：具有良好的负载适应性，即在不同负载条件下输出电压稳定。
•供电电压范围：广泛的供电电压范围，以适应不同应用场景。
•封装形式：多种封装形式可选，例如SOT、SOIC、DFN等，以满足不同应用需求。
应用领域1V电压基准芯片广泛应用于各种领域和设备中。
以下是一些常见的应用领域：模拟转换器模拟转换器通常需要一个准确的参考电压来实现高精度的信号转换。
1V电压基准芯片可以作为模拟转换器的参考电压源，提供稳定和精确的参考电压，以确保高质量的信号转换。
传感器接口许多传感器需要一个稳定的参考电压来提供准确的测量结果。
1V电压基准芯片可以用于传感器接口电路，为传感器提供稳定和精确的参考电压，以获得可靠和准确的测量数据。
