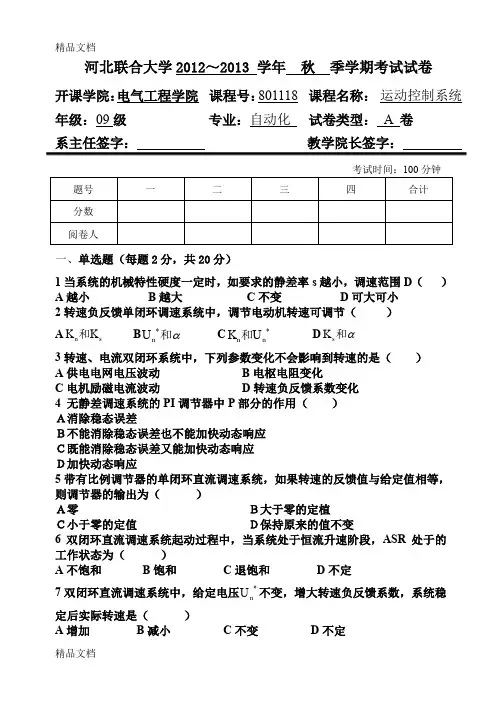

河北联合大学2012~2013 学年 秋 季学期考试试卷开课学院:电气工程学院 课程号:801118 课程名称: 运动控制系统 年级:09级 专业:自动化 试卷类型: A 卷 系主任签字: 教学院长签字:一、单选题(每题2分,共20分)1当系统的机械特性硬度一定时,如要求的静差率s 越小,调速范围D ( ) A 越小 B 越大 C 不变 D 可大可小 2转速负反馈单闭环调速系统中,调节电动机转速可调节( ) A s n K K 和 B α和*n U C *n n U K 和 D α和s K3转速、电流双闭环系统中,下列参数变化不会影响到转速的是( ) A 供电电网电压波动 B 电枢电阻变化C 电机励磁电流波动D 转速负反馈系数变化 4 无静差调速系统的PI 调节器中P 部分的作用( ) A消除稳态误差B不能消除稳态误差也不能加快动态响应 C既能消除稳态误差又能加快动态响应 D加快动态响应5带有比例调节器的单闭环直流调速系统,如果转速的反馈值与给定值相等,则调节器的输出为( )A零 B大于零的定植C小于零的定值 D保持原来的值不变6双闭环直流调速系统起动过程中,当系统处于恒流升速阶段,ASR 处于的工作状态为( )A 不饱和B 饱和C 退饱和D 不定7双闭环直流调速系统中,给定电压*n U 不变,增大转速负反馈系数,系统稳定后实际转速是( )A 增加B 减小C 不变D 不定8在无静差调速系统中,突加负载后进入稳态时,转速是()A增加B减小C不变D不定9双闭环V-M可逆系统,当正组整流,反组待逆变时,所对应的电动机的工作状态是()。

A正向运行,正向反接制动 B 反向运行,反向反接制动C正向运行,反向反接制动D反向运行,正向反接制动10 有环流可逆系统中所指的环流是()A直流环流B脉动环流C静态环流D动态环流二、填空题(每空1分,共20分)1.直流电动机的调速方法是___________,___________,___________。

《运动控制系统》试卷a答案

《运动控制系统》试卷a答案

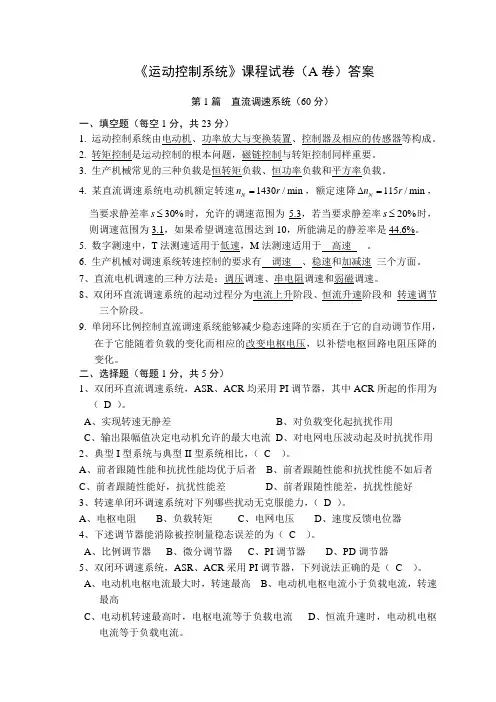

《运动控制系统》课程试卷(A 卷)答案第1篇 直流调速系统(60分)一、填空题(每空1分,共23分)1. 运动控制系统由电动机、功率放大与变换装置、控制器及相应的传感器等构成。

2. 转矩控制是运动控制的根本问题,磁链控制与转矩控制同样重要。

3. 生产机械常见的三种负载是恒转矩负载、恒功率负载和平方率负载。

4. 某直流调速系统电动机额定转速1430/min N n r =,额定速降115/min N n r ∆=,当要求静差率30%s ≤时,允许的调速范围为5.3,若当要求静差率20%s ≤时,则调速范围为3.1,如果希望调速范围达到10,所能满足的静差率是44.6%。

5. 数字测速中,T 法测速适用于低速,M 法测速适用于 高速 。

6. 生产机械对调速系统转速控制的要求有 调速 、稳速和加减速 三个方面。

7、直流电机调速的三种方法是:调压调速、串电阻调速和弱磁调速。

8、双闭环直流调速系统的起动过程分为电流上升阶段、恒流升速阶段和 转速调节三个阶段。

9. 单闭环比例控制直流调速系统能够减少稳态速降的实质在于它的自动调节作用,在于它能随着负载的变化而相应的改变电枢电压,以补偿电枢回路电阻压降的变化。

二、选择题(每题1分,共5分)1、双闭环直流调速系统,ASR 、ACR 均采用PI 调节器,其中ACR 所起的作用为( D )。

A 、实现转速无静差B 、对负载变化起抗扰作用C 、输出限幅值决定电动机允许的最大电流D 、对电网电压波动起及时抗扰作用2、典型I 型系统与典型II 型系统相比,( C )。

A 、前者跟随性能和抗扰性能均优于后者B 、前者跟随性能和抗扰性能不如后者C 、前者跟随性能好,抗扰性能差D 、前者跟随性能差,抗扰性能好3、转速单闭环调速系统对下列哪些扰动无克服能力,( D )。

A 、电枢电阻B 、负载转矩C 、电网电压D 、速度反馈电位器4、下述调节器能消除被控制量稳态误差的为( C )。
