某办公楼电气部分设计计算书
供配电课程设计某办公楼计算书
《建筑供配电》课程设计计算书XXX吉林建筑工程学院电气与电子信息工程学院《建筑供配电》课程设计计算书姓名：XXX学号：XXXXXX班级：XXXXXX指导教师：XXXXXXXX设计时间：2011.12.12——2011.12.23摘要21世纪，电子技术计算机网络技术，自动控制技术和系统工程得到空前的高速发展，并渗透到各个领域，深刻的影响着人类的上产方式和生活方式，给人类带来了前所未有的方便和利益。
虽然电能带来了巨大利益，但是电能的安全输配还是至关重要的，生活对电能供应的质量和管理提出了越来越高的要求。
对于普通居民楼供电系统的核心部分是配变电室。
因此，设计和建造一个安全、经济的配变电室，是极为重要的。
此配变电所供电设计包括：负荷归类、主接线方案、负荷计算、配变电所主变压器台数和容量、型式确定、进出线的方案选择、无功功率补偿、短路计算和开关设备选择、地下配变电线路布线方案确定、线路导线及其配电设备和保护设备选择。
本次设计作为蓝天集团办公楼，采用了两路市电进线，两台变压器供电，低压侧采用单母线分段联络方式，并有柴油发电机作为备用，柴油发电机供一二级负荷供电，提高了供电可靠性；在低压配电系统中采用放射式与树干式相结合，巧妙地利用将这两种方式的优点，同时提高了供电的经济性，避免材料浪费，符合科学发展，适合于未来时代的发展，具有一定的参考意义。
关键词：输配电配变电所变压器等电位接地目录第1章绪论 (1)1.1设计题目及工程概况 (4)1.1.1设计题目 (4)1.1.2工程概况 (4)1.2设计目的 (4)1.3设计原则和设计要求 (4)1.3.1设计原则 (4)1.3.2设计要求 (2)1.4设计依据和设计程序 (2)1.4.1设计依据 (2)1.4.2设计程序 (3)1.5设计任务及范围 (3)第2章方案论证 (4)2.1负荷等级 (4)2.2供电电源 (5)2.3配变电所系统 (5)第3章负荷计算 (6)3.1负荷计算的依据和目的 (6)3.2需要系数法计算................................................. 6-93.3系统无功补偿计算............................................. 10-11 第4章高低压设备选择及要求 (12)4.1变压器的选择 (12)4.2高压开关柜的选择 (12)4.3高压断路器的选择 (12)4.4低压开关柜选择 (13)4.5低压断路器选择 (13)4.6互感器的选择 (13)4.6.1电流互感器的选择........................................... 13-144.6.2电压互感器的选择 (15)4.7电缆的选择 (16)第5章配变电所设计 (17)5.1配变电所设计的要求 (17)5.2配变电所位置选择的要求 (17)5.3配变电所的布置 (17)5.3.1高压柜平面布置 (17)5.3.2低压柜平面布置 (18)5.4配变电所接地 (18)小结 (19)参考文献 (20)第一章绪论建筑工程的电气设计中，需要讲究设计的可操作性、延续性、系统性和整体协调性。
电气设计计算书
一、工程概况：本工程为*********。
地下一层为消防水池及消防水泵房,高度3.9m;地上一栋办公楼（6#楼，层数为5F，高度20.80M），6栋混凝土厂房（1、2、7、11、12、13#楼,层数为4F,高度19.35M）,1栋仓库（4#楼，层数为3F，高度14.35m）,5栋钢结构厂房（3、5、8、9、10#,高度10.65m，1栋锅炉房，高度10.65m。
门卫一栋，高度3.5m设用地面积为53596.147平方米，总建筑面积为55857.59平方米；（含钢结构部分面积）其中，地上建筑总面积：55543.67平方米，地下建筑面积：313.92平方米.计容面积:62162.67平方米.厂房部分火灾危险性为丙类，室外消防用水量30L/S，电气按火灾危险环境２３区设计。
二、柴油发电机负荷计算：三、照明节能计算：---------------------------------------- 依据规范----------------------------------------1 : 《建筑照明设计标准》GB50034-20042 : 《民用建筑电气设计规范》JGJ16-20083 : 《住宅建筑规范》GB50368-20054 : 《汽车库、修车库、停车场设计防火规定》GB50067-975 : 《建筑电气工程施工质量验收规范》GB50303-2002（1）、计算地点: 7#配电室1.房间参数房间类别：,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称：配电室房间长度L: 14.80 m 房间宽度B: 10.30 m 计算高度H: 3.05 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 1.992.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.71 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 16 计算照度: 193.48LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 592.00W实际功率密度: 3.88W/m2 折算功率密度: 4.01W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:193.48LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:4.01W/m2 符合规范节能要求!（2）、计算地点: 7#发电机房1.房间参数房间类别：,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称：发电机房房间长度L: 10.20 m 房间宽度B: 8.40 m 计算高度H: 3.05 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 1.512.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.65 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 10 计算照度: 195.73LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 370.00W实际功率密度: 4.33W/m2 折算功率密度: 4.43W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:195.73LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:4.43W/m2 符合规范节能要求!（3）、计算地点: 7#消控室1.房间参数房间类别：控制室（一般控制室）,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：消控室房间长度L: 6.00 m 房间宽度B: 2.80 m 计算高度H: 3.05 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 0.632.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.44 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 2 计算照度: 274.24LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 146.00W实际功率密度: 8.69W/m2 折算功率密度: 9.51W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:274.24LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:9.51W/m2 符合规范节能要求!（4）、计算地点: 水泵房1.房间参数房间类别：动力站（泵房）, 照度要求值:100.00LX, 功率密度不超过5.00W/m2房间长度L: 11.37 m, 房间宽度B: 5.30 m, 计算高度H: 3.15 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 1.152.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:1个灯具光通量: 3250lm, 灯具光源功率:32.00W 镇流器类型:TLD标准型, 镇流器功率:5.00 3.其它参数:利用系数: 0.57, 维护系数: 0.80, 照度要求: 100.00LX, 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 4, 计算照度: 98.22LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 148.00W实际功率密度: 2.46W/m2, 折算功率密度: 2.50W/m25.校验结果:要求平均照度:100.00LX, 实际计算平均照度:98.22LX符合规范照度要求!要求功率密度:5.00W/m2, 实际功率密度:2.50W/m2符合规范节能要求!（5）、计算地点: 锅炉房8m1.房间参数房间类别：,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称：锅炉房8m房间长度L: 30.15 m 房间宽度B: 20.60 m 计算高度H: 7.25 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 1.692.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.35 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 18 计算照度: 106.09LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2700.00W实际功率密度: 4.35W/m2 折算功率密度: 4.10W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:106.09LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:4.10W/m2 符合规范节能要求!（6）、计算地点: 锅炉房6m1.房间参数房间类别：,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称：锅炉房6m房间长度L: 17.60 m 房间宽度B: 7.45 m 计算高度H: 5.25 m顶棚反射比(%)：80 墙反射比(%)：50 地面反射比(%)：20室形系数RI: 1.002.灯具参数:型号: 飞利浦CDM—ET70W/830 单灯具光源数:1个灯具光通量: 5900lm 灯具光源功率:70.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.47 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 6 计算照度: 101.51LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 420.00W实际功率密度: 3.20W/m2 折算功率密度: 3.16W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:101.51LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:3.16W/m2 符合规范节能要求!（7）、计算地点: 锅炉房夹层1.房间参数房间类别：,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称：锅炉房夹层房间长度L: 17.60 m 房间宽度B: 7.45 m 计算高度H: 1.45 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 3.612.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.81 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 6 计算照度: 96.49LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 222.00W实际功率密度: 1.69W/m2 折算功率密度: 1.75W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:96.49LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:1.75W/m2 符合规范节能要求!（8）、计算地点: 1#2#7#一层厂房1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 72.60 m, 房间宽度B: 20.60 m, 计算高度H: 2.45 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 6.552.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W 镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.99, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m2 4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 56, 计算照度: 191.98LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4088.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.85W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:191.98LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.85W/m2符合规范节能要求!（9）、计算地点: 1#2#7#二层厂房1.房间参数房间类别：机械加工（粗加工）, 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 72.60 m, 房间宽度B: 20.60 m, 计算高度H: 3.05 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 5.262.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W 镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.97, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 56, 计算照度: 188.09LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4088.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.91W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:188.09LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.91W/m2符合规范节能要求!（10）、计算地点: 3,5,8,10#厂房1.房间参数房间类别：,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称：3,5,8,10#厂房房间长度L: 58.10 m 房间宽度B: 13.05 m 计算高度H: 7.25 m顶棚反射比(%)：80 墙反射比(%)：50 地面反射比(%)：30室形系数RI: 1.472.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W3.其它参数:利用系数: 0.75 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 18 计算照度: 184.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2700.00W实际功率密度: 3.56W/m2 折算功率密度: 3.86W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:184.43LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:3.86W/m2 符合规范节能要求!（11）、计算地点: 3,5,8,10#调胶区1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 30.6 m, 房间宽度B: 14.4 m, 计算高度H: 2.45 m顶棚反射比(%)：, 墙反射比(%)：, 地面反射比(%)：室形系数RI: 4.002.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.93, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 189.72LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1600.00W实际功率密度: 3.63W/m2, 折算功率密度: 3.83W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:189.72LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:3.83W/m2符合规范节能要求!（12）、计算地点: 3,5,8,10#中央通道1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 58 m, 房间宽度B: 4.55 m, 计算高度H: 2.45 m顶棚反射比(%)：, 墙反射比(%)：, 地面反射比(%)：室形系数RI: 1.722.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.77, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 28, 计算照度: 182.53LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1120.00W实际功率密度: 4.24W/m2, 折算功率密度: 4.65W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:182.53LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:4.65W/m2符合规范节能要求!（13）、计算地点: 4#仓库1.房间参数房间类别：仓库（精细件库）, 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 24.6 m, 房间宽度B: 20.6 m, 计算高度H: 2.45 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 4.582.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.95, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 20, 计算照度: 194.96LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1460.00W实际功率密度: 2.88W/m2, 折算功率密度: 2.96W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:194.96LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.96W/m2符合规范节能要求!（14）、计算地点: 6#一层办公1.房间参数房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：6#一层办公房间长度L: 17.70 m 房间宽度B: 16.60 m 计算高度H: 2.45 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 3.502.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.91 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m2 4.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 20 计算照度: 323.16LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1460.00W实际功率密度: 4.97W/m2 折算功率密度: 4.61W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:323.16LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:4.61W/m2 符合规范节能要求!（15）、计算地点: 6#二，三层办公1.房间参数房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：6#二，三层办公房间长度L: 44.60 m 房间宽度B: 16.60 m 计算高度H: 2.25 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 5.382.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.97 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 44 计算照度: 299.15LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 4.34W/m2 折算功率密度: 4.35W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:299.15LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:4.35W/m2 符合规范节能要求!（16）、计算地点: 6#四，五层办公1.房间参数房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：6#四，五层办公房间长度L: 8.70 m 房间宽度B: 7.30 m 计算高度H: 2.45 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 1.622.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.66 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 12 计算照度: 325.71LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 444.00W实际功率密度: 6.99W/m2 折算功率密度: 6.44W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:325.71LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:6.44W/m2 符合规范节能要求!（17）、计算地点: 6#走廊1.房间参数房间类别：走廊,照度要求值:50.00LX,功率密度不超过5.00W/m2房间名称：6#走廊房间长度L: 44.60 m 房间宽度B: 1.80 m 计算高度H: 2.25 m顶棚反射比(%)：70 墙反射比(%)：50 地面反射比(%)：10室形系数RI: 0.772.灯具参数:型号: 飞利浦TLE40W/865 单灯具光源数:1个灯具光通量: 3070lm 灯具光源功率:40.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.18 维护系数: 0.80 照度要求: 50.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 9 计算照度: 49.56LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 360.00W实际功率密度: 4.48W/m2 折算功率密度: 4.52W/m25.校验结果:要求平均照度:50.00LX 实际计算平均照度:49.56LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:4.52W/m2 符合规范节能要求!（18）、计算地点: 9#厂房1.房间参数房间类别：,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称：9#厂房房间长度L: 58.15 m 房间宽度B: 20.60 m 计算高度H: 7.25 m顶棚反射比(%)：80 墙反射比(%)：50 地面反射比(%)：30室形系数RI: 2.102.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W 镇流器类型: 镇流器功率:0.00 3.其它参数:利用系数: 0.82 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 27 计算照度: 191.51LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4050.00W实际功率密度: 3.38W/m2 折算功率密度: 3.53W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:191.51LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:3.53W/m2 符合规范节能要求! （19）、计算地点: 9#调胶区1.房间参数房间类别：机械加工（粗加工）, 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 20.6 m, 房间宽度B: 14.45 m, 计算高度H: 2.45 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 3.472.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.91, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 28, 计算照度: 192.16LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1120.00W实际功率密度: 3.76W/m2, 折算功率密度: 3.92W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:192.16LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:3.92W/m2符合规范节能要求!（20）、计算地点: 11#一层厂房1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 54.6 m, 房间宽度B: 22 m, 计算高度H: 3.05 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 5.142.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.96, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 44, 计算照度: 183.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 2.67W/m2, 折算功率密度: 2.92W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:183.43LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.92W/m2符合规范节能要求!（21）、计算地点: 11#二~四层厂房1.房间参数房间类别：机械加工（粗加工）, 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 54.6 m, 房间宽度B: 22 m, 计算高度H: 2.45 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 6.402.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.98, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 44, 计算照度: 187.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 2.67W/m2, 折算功率密度: 2.85W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:187.43LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.85W/m2符合规范节能要求!（22）、计算地点: 12#13#一层厂房1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 48.60 m, 房间宽度B: 22 m, 计算高度H: 3.05 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 4.972.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.96, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 186.56LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2920.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.93W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:186.56LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.93W/m2符合规范节能要求!（23）、计算地点: 12#13#二~四层厂房1.房间参数房间类别：, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 48.60 m, 房间宽度B: 22 m, 计算高度H: 2.45 m顶棚反射比(%)：70, 墙反射比(%)：50, 地面反射比(%)：10室形系数RI: 6.182.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.98, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 190.84LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2920.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.86W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:190.84LX 符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.86W/m2符合规范节能要求!。
建筑电气设计计算书
计算书一、设计依据：《民用建筑电气设计规范》行业标准 JGJ 16-2008《建筑照明设计标准》国家标准 GB50034-2004《供配电系统设计规范》国家标准 GB50052-95《建筑物防雷设计规范》国家标准 GB50057-94（2000年版）《低压配电设计规范》国家标准 GB50054-95《建筑物电子信息系统防雷设计规范》GB50343-2004《公共建筑节能设计标准》山东标准 DBJ14-036-2006《智能建筑设计标准》 GB/T50314-2006;《建筑设计防火规范》国家标准 GB50016-2006《托儿所、幼儿园建筑设计规范》 JGJ 39-87《有线电视系统工程技术规范》 GB50200-94《综合布线系统工程设计规范》 GB50311-2007等建设单位提供的电气设计要求,委托书,有关批文。
其它相关专业提供的技术资料。
二、设计内容：供配电系统、电气照明、综合布线、有线电视、电铃系统、建筑物防雷与接地等。
三、配电系统：电源及电压:本工程采用三相四线制的供电方式，从室外引入380/220V电源，进线电缆从建筑物穿厚壁镀锌钢管埋地直接进入一层配电箱 1ALP。
供电方式：配电系统采用放射式和树干式相结合的方式，详见相关配电系统图。
公共走道疏散应急照明采用自带应急电池的供电方式且应满足国标《消防应急灯具》GB17945-2000的要求;具体详见配电系统图。
四、配线：室内配线均采用暗管配线。
除平面图、系统图注明的管线型号、规格及其配合关系外，均采用JDG钢管布线，接灯等分支线均采用BV-450/750V-1.5mm2塑料铜芯线暗管敷设。
其管线配合关系见下表：I类灯具应增加一根 PE线,并与相线同截面（不再另标注），且灯具的外露可导电部分应可靠接地。
本工程所用配线钢管均为内外镀锌厚电线钢管。
五、设备及安装：配电设备选用成套产品，按系统图向厂家定制。
设备安装参考资料为：《建筑电气安装工程图集》等，部分设备装法装高见“设备材料表”备注。
电气设计计算书

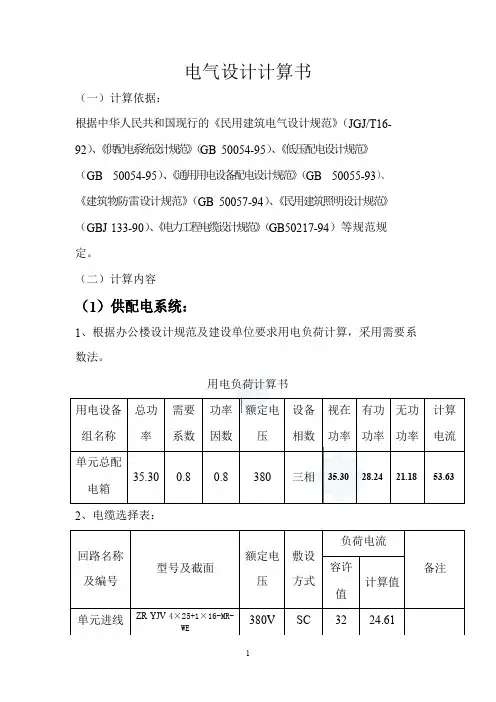

用电负荷计算书2、电缆选择表：电气设计计算书（一）计算依据：根据中华人民共和国现行的《民用建筑电气设计规范》（JGJ/T16-92）、《供配电系统设计规范》（GB 50054-95）、《低压配电设计规范》（GB 50054-95）、《通用用电设备配电设计规范》（GB 50055-93）、《建筑物防雷设计规范》（GB 50057-94）、《民用建筑照明设计规范》（GBJ 133-90）、《电力工程电缆设计规范》（GB50217-94）等规范规定。
（二）计算内容（1）供配电系统：1、根据办公楼设计规范及建设单位要求用电负荷计算，采用需要系数法。
回路名称 及编号 型号及截面 额定电压 敷设方式 负荷电流备注容许值计算值 单元进线 ZR -YJV -4×25+1×16-MR- WE 380VSC3224.61用电设备组名称 总功率 需要系数功率因数 额定电 压 设备 相数 视在功率 有功功率 无功功率计算电流单元总配电箱35.300.80.8 380 三相35.3028.2421.1853.63（2）照明配电系统1、照度及照度均等的计算（采用利用系数法、单位容量法及逐点法）条件：利用系数:0.60维护系数:0.80；E=NΦUK/A N=EA/(ΦUK)其中：Φ--光通量lmN--光源数量U--利用系数A--工作面面积m2K--灯具维护系数1.房间参数（一层磅房）房间类别：,照度要求值:100.00LX,功率密度不超过11.00W/m2房间长度L:22.00m房间宽度B:5.88m计算高度H:4.15m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI:1.132.灯具参数:型号:汞灯GGY-80单灯具光源数:1个灯具光通量:2940lm灯具光源功率:80.00W镇流器类型:镇流器功率:0.00计算结果:建议灯具数:9计算照度:98.27LX实际安装功率=灯具数×(总光源功率+镇流器功率)=720.00W实际功率密度:5.57W/m2折算功率密度:5.67W/m23.校验结果:要求平均照度:100.00LX实际计算平均照度:98.27LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:5.67W/m2符合规范节能要求!1.房间参数（一层单控室+等待室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：一层单控室房间长度L:18.69m房间宽度B:5.72m计算高度H:2.65m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：20室形系数RI:0.672.灯具参数:型号:飞利浦TL5HE28W/827单灯具光源数:2个灯具光通量:2900lm灯具光源功率:56.00W镇流器类型:TL5标准型镇流器功率:8.00计算结果:建议灯具数:12计算照度:292.63LX实际安装功率=光源数×(光源功率+镇流器功率)=732.00W 实际功率密度:6.73W/m2折算功率密度:6.90W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:292.63LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:6.90W/m2符合规范节能要求!1.房间参数（2层办公室1）与2层办公室4相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室1房间长度L:5.23m房间宽度B:3.93m计算高度H:2.45m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI:0.672.灯具参数:型号:飞利浦TLD30W/29单灯具光源数:2个灯具光通量:2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数:3计算照度:304.37LX实际安装功率=光源数×(光源功率+镇流器功率)=180.00W实际功率密度:8.75W/m2折算功率密度:8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:304.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层办公室2）与2层办公室3相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室2房间长度L:5.38m房间宽度B:3.74m计算高度H:2.45m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI:0.672.灯具参数:型号:飞利浦TLD30W/29单灯具光源数:2个灯具光通量:2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数:3计算照度:311.33LX实际安装功率=光源数×(光源功率+镇流器功率)=180.00W 实际功率密度:8.95W/m2折算功率密度:8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:311.33LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层办公室5）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室5房间长度L: 5.74m房间宽度B: 5.23m计算高度H: 2.45m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI:0.672.灯具参数:型号:飞利浦TLD30W/29单灯具光源数:2个灯具光通量:2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数:4计算照度:278.40LX实际安装功率=灯具数×(总光源功率+镇流器功率)=240.00W 实际功率密度:8.00W/m2折算功率密度:8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.40LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层会议室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层会议室房间长度L:10.74m房间宽度B:5.59m计算高度H:2.45m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：10室形系数RI:1.502.灯具参数:型号:飞利浦TLD30W/29单灯具光源数:2个灯具光通量:2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数:8计算照度:278.45LX实际安装功率=光源数×(光源功率+镇流器功率)=480.00W 实际功率密度:8.00W/m2折算功率密度:8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.45LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层走廊）房间类别：,照度要求值:50.00LX,功率密度不超过11.00W/m2房间名称：走廊房间长度L:19.13m房间宽度B: 1.62m计算高度H: 2.45m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 1.132.灯具参数:型号:飞利浦TLD18W/29单灯具光源数:1个灯具光通量:1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数:6计算照度:58.25LX实际安装功率=灯具数×(总光源功率+镇流器功率)=120.00W 实际功率密度:7.94W/m2折算功率密度:7.67W/m23.校验结果:要求平均照度:50.00LX实际计算平均照度:58.25LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:7.67W/m2符合规范节能要求!1.房间参数(厕所)房间类别：,照度要求值:75.00LX,功率密度不超过11.00W/m2房间名称：厕所房间长度L: 5.81m房间宽度B: 2.34m计算高度H: 2.25m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：10室形系数RI:0.672.灯具参数:型号:飞利浦TLD18W/29单灯具光源数:1个灯具光通量:1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数:2计算照度:88.37LX实际安装功率=灯具数×(总光源功率+镇流器功率)=40.00W 实际功率密度: 2.95W/m2折算功率密度: 2.50W/m23.校验结果:要求平均照度:75.00LX实际计算平均照度:88.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:2.50W/m2符合规范节能要求!（3）年平均雷暴日的计算：防雷计算书1.已知条件:建筑物的长度L=22.0m建筑物的宽度W=12.0m建筑物的高度H=9.6m广州的年平均雷暴日天数Td=90.0天/年校正系数k= 1.02.计算公式:年预计雷击次数:N=k*Ng*Ae=0.1087其中:建筑物的雷击大地的年平均密度:Ng=0.024Td^1.3=0.024*35.60^1.3=8.3316等效面积Ae为:H<100M,Ae=[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)] *10-6=0.00893.计算结论:根据《防雷设计规范》，该建筑应该属于第三类防雷建筑。
办公楼电气负荷计算书
负荷计算书一、一层总进线柜0AA1：安装容量：Pe＝69KW 计算系数：Kx＝0.9 计算容量：Pjs=62.1KW功率因数：0.8 计算电流：Ijs=118.1A总进线开关：T2S 250 R160 4P+RCD 进线电缆：YJV22(4X70)RC100N1回路（AL1-1）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-1）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（AL3-1）出线开关T2S 160 R50 3P 出线YJV(5X10)MR/SC40.WC N4回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N5回路（备用）N6回路（备用）1.照明箱（AL1-1）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-1）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC3.照明箱（AL3-1）：计算容量：Pjs=18W 功率因数：0.8 计算电流：Ijs=34.2进线开关：T1N 160 R40 3P 进线电缆：YJV(5X10)MR/SC40.WC二、一层总进线柜0AA2：安装容量：Pe＝51KW 计算系数：Kx＝0.95 计算容量：Pjs=48.5KW功率因数：0.8 计算电流：Ijs=92.1A总进线开关：T2S 250 R125 4P+RCD 进线电缆：YJV22(4X50)RC100N1回路（AL1-2）出线开关T2S 160 R80 3P 出线YJV(5X25)MR/SC50.WC N2回路（AL2-2）出线开关T2S 160 R63 3P 出线YJV(5X16)MR/SC40.WC N3回路（应急照明）出线开关S800S-C16/1P 出线BV(3X2.5) N4回路（备用）N5回路（备用）1.照明箱（AL1-2）：计算容量：Pjs=27W 功率因数：0.8 计算电流：Ijs=51.6进线开关：T1N 160 R63 3P 进线电缆：YJV(5X25)MR/SC50.WC2.照明箱（AL2-2）：计算容量：Pjs=21W 功率因数：0.8 计算电流：Ijs=39.9进线开关：T1N 160 R50 3P 进线电缆：YJV(5X16)MR/SC40.WC二、主要部位节能计算：A区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：95维护系数：0.8 照度要求：300照度校验：0.60X19X3750X0.9X0.8/95=324功率密度：18X3X19/95=10.82.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：45维护系数：0.8 照度要求：300照度校验：0.65X8X3750X0.9X0.8/45=312功率密度：18X3X8/45=9.63.办公室（二）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：40维护系数：0.8 照度要求：300照度校验：0.75X6X3750X0.9X0.8/40=303功率密度：18X3X6/40=8.14.办公室（三）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：28维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/28=376功率密度：18X3X6/40=11.55.办公室（四）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：22维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/22=319功率密度：18X3X4/22=9.86.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：18维护系数：0.8 照度要求：300照度校验：0.65X3X3750X0.9X0.8/18=301.1功率密度：18X3X3/18=9.0B区1.一层门厅：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：80维护系数：0.8 照度要求：300照度校验：0.60X15X3750X0.9X0.8/80=30.3功率密度：18X3X15/80=10.12.办公室（一）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：68维护系数：0.8 照度要求：300照度校验：0.65X12X3750X0.9X0.8/68=309功率密度：18X3X12/68=9.53.办公室（二）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：23维护系数：0.8 照度要求：300照度校验：0.65X4X3750X0.9X0.8/23=305功率密度：18X3X4/23=9.34.办公室（三）：利用系数：0.60 光通量：3750 灯具效率：0.9 面积：25维护系数：0.8 照度要求：300照度校验：0.65X6X3750X0.9X0.8/25=380功率密度：18X3X6/25=12.55.办公室（四）：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：77维护系数：0.8 照度要求：300照度校验：0.75X12X3750X0.9X0.8/77=315功率密度：18X3X12/77=8.46.办公室（五）：利用系数：0.65 光通量：3750 灯具效率：0.9 面积：47维护系数：0.8 照度要求：300照度校验：0.65X9X3750X0.9X0.8/47=336.1功率密度：18X3X9/47=10.37.会议室：利用系数：0.75 光通量：3750 灯具效率：0.9 面积：114维护系数：0.8 照度要求：300照度校验：0.75X18X3750X0.9X0.8/114=319功率密度：18X3X18/114=8.5照度不够的补加局部照明。
公共建筑电气计算书含逐点照度应急照明
电气计算书计算书年预计雷击次数计算书(矩形)工程名:计算者:计算时间:参考规范：《建筑物防雷设计规范》GB50057―2010《建筑物电子信息系统防雷技术规范》(GB0343-2012)1.已知条件:建筑物的长度L = 20.3m建筑物的宽度W = 18.5m建筑物的高度H = 7.34m地区: 内蒙古自治区赤峰市辖区当地的年平均雷暴日天数Td =26.0天/年校正系数k = 1.0不考虑周边建筑影响。
2.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.0200其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*26.0 = 2.6000等效面积Ae为: H<100m,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0077 3.计算结果:根据《防雷设计规范》，该建筑应该属于达不到第三类防雷建筑。
附录:二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。
N>0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。
三类:0.01<=N<=0.05 省部级办公建筑和其他重要场所、人员密集场所。
0.05<=N<=0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。
参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:营业柜台房间长度L: 12.15 m, 房间宽度B: 1.70 m, 面积S:20.66 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:0.58顶棚反射比(%):80, 墙反射比(%):50, 地面反射比(%):30参考灯具信息:种类:，厂家:数据来源:数据源自用户自定义利用系数: 0.573.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:2，光源功率:70.00W光通量: 3650lm，总光通量:7300.00lm镇流器类型:TL5标准型，镇流器功率:8.60房间类别:普通办公室维护系数: 0.80, 要求照度值: 500.00LX,功率密度规范值: 13.50W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:3实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 235.80W计算照度: 483.37LX实际功率密度: 11.41W/m²折算功率密度限值: 13.50W/m², 调整后要求照度值: 500.0LX5.校验结果:要求平均照度:500.00LX, 实际计算平均照度:483.37LX符合规范照度要求!要求功率密度:13.50W/m², 实际功率密度:11.41W/m²符合规范节能要求!参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:客户大厅房间长度L: 16.25 m, 房间宽度B: 6.00 m, 面积S:97.50 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:1.72顶棚反射比(%):80, 墙反射比(%):70, 地面反射比(%):20参考灯具信息:种类:HHJY1136固定式荧光灯，厂家:蝠翼数据来源:《照明设计手册(第三版)》利用系数: 0.823.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:1，光源功率:35.00W光通量: 3650lm，总光通量:3650.00lm镇流器类型:TL5标准型，镇流器功率:4.00房间类别:普通办公室维护系数: 0.80, 要求照度值: 300.00LX,功率密度规范值: 8.00W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:12实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 468.00W计算照度: 294.70LX实际功率密度: 4.80W/m²折算功率密度限值: 8.00W/m², 调整后要求照度值: 300.0LX5.校验结果:要求平均照度:300.00LX, 实际计算平均照度:294.70LX符合规范照度要求!要求功率密度:8.00W/m², 实际功率密度:4.80W/m²符合规范节能要求!参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:自助区房间长度L: 3.35 m, 房间宽度B: 2.70 m, 面积S:9.05 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:0.59顶棚反射比(%):80, 墙反射比(%):70, 地面反射比(%):20参考灯具信息:种类:HHJY1136固定式荧光灯，厂家:蝠翼数据来源:《照明设计手册(第三版)》利用系数: 0.573.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:1，光源功率:35.00W光通量: 3650lm，总光通量:3650.00lm镇流器类型:TL5标准型，镇流器功率:4.00房间类别:普通办公室维护系数: 0.80, 要求照度值: 200.00LX,功率密度规范值: 6.00W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:1实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 39.00W计算照度: 183.91LX实际功率密度: 4.31W/m²折算功率密度限值: 6.00W/m², 调整后要求照度值: 200.0LX5.校验结果:要求平均照度:200.00LX, 实际计算平均照度:183.91LX符合规范照度要求!要求功率密度:6.00W/m², 实际功率密度:4.31W/m²符合规范节能要求!逐点照度计算书参考标准：《建筑照明设计标准》计算方法：逐点照度计算法参考手册：《照明设计手册》第三版计算范围：客户大厅水平照度的计算公式:1. 光源是点光源时的计算公式:Eh = Iθ*cosθ*cosθ*cosθ/h*hEh = φ*ξ*K/1000Iθ--照射方向光强，lxh --灯具到被照面的垂直距离，mcosθ--被照面的法线与入射光线的夹角的余弦φ--光源光通量，lmξ--水平照度，lxK --灯具维护系数2. 光源是线光源时的计算公式:Eh = φI'θ0*K*cosθ*cosθ*(AF)/1000/hI'θ0--线光源光通量为1000lm时，在θ平面上垂直于轴线的单位长度光强，cd/m φ--光源光通量，lmh--线光源在计算水平面上的计算高度，mD--线光源在水平面上的投影至计算点P的距离，mAF--水平方位系数K--灯具的维护系数AF根据灯的类型不同分为5种情况AF = (1/2)*(sinαcosα + α)AF = (1/4)*(sinαcosα + α) + (1/6)*(cos2αsinα + 2sinα)AF = (1/3)*(cos2αsinα + 2*sinα)AF = (1/4)*(cos3αsinα) + (3/8)*(cosαsinα + α)AF = (1/5)*(cos4αsinα) + (4/15)*(cos2αsinα + 2*sinα)房间参数:工作面高度:0.00(m)房间面积:68.39(m2)维护系数:0.80灯具参数:灯具1应急灯光源数:1个单光源光通量:900lm;功率:10W;灯具个数:4个计算结果:在计算密度100等分的情况下: 房间最大照度值为:36.52lx房间最小照度值为:6.26lx房间平均照度值为:22.02lx房间工作区均匀度为:0.28房间功率密度为:0.58W/m2。
电气设计计算书
电⽓设计计算书XXXXXXXXXXXXXXXXXXXX计算书专业：电⽓专业负责：审核：审定：设计：XXXX建筑⼯程设计有限公司2012.08⼀、⼯程概况该⼯程为地下⼀层，主体地上六层建筑，局部⼋层。
结构类型为框架结构。
地下室为库房、设备⽤房，⼀、⼆层为商业，三⾄六层为住宅、客房。
总建筑⾯积：6246.31m ，建筑⾼度22.10m。
属⼆类公共建筑。
⼆、主要设计依据及规范：1、《民⽤建筑电⽓设计规范》JGJ 16-2008；2、《低压配电设计规范》GB50045-95；3、《建筑照明设计标准》GB50034-2004;4、《供配电系统设计规范》GB50052-95;5、《住宅建筑规范》GB50368-2005;6、《建筑设计防⽕规范》GB50016-2006;7、《建筑物防雷设计规范》GB50057-94 (2003);8、《建筑物电⼦系统防雷技术规范》(GB50343-2004);9、《建筑设计防⽕规范》（GB50016-2006）9、其他有关的国家及⾏业要求。
10、建筑专业提供的本建筑平、⽴、剖⾯图。
三、设计内容包括动⼒系统；照明系统；防雷接地系统；综合布线系统；有线电视系统；⽕灾⾃动报警系统；⽕灾漏电报警系统。
四、负荷等级本⼯程消防风机、消防⽔泵、防⽕卷帘、应急照明、消防控制室等消防负荷为⼆级负荷；其它均为⼆级负荷。
五、进线电源及电压等级1、供电电源：6（10）KV电源⾄⼩区⾼压室。
2、供电电压：为380/220V。
3、供电⽅式：采⽤树⼲式与放射式结合的供电⽅式。
六、照明系统1、照明光源：本商住楼所有灯具采⽤节能型灯、荧光灯；2、照度要求为：设备房、电梯机房、配电室200Ix，客房⾛道50Ix，门厅、商店300Ix。
3、照度计算：施⼯图中未设计的部位，均由⼆次装修确定，照度及功率密度应符合《建筑照明设计标准》GB 50034-2004，且此部分不在计算照度。
设备房间照度计算见下表七、电⽓负荷计算：变压器低压侧负荷计算表变压器选型（不计消防负荷）《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:变压器S1的回路:S1负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 388.13⽆功功率Qjs: 203.73视在功率Sjs: 438.35有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 666.00总功率因数: 0.78有功补偿系数α：0.75⽆功补偿系数β：0.80补偿前功率因数COSφ1: 0.76补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 110.00(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=388.13(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1=203.73(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=438.35(kVA)Ijs = Sjs / (√3 * Ur)=666.00(A)【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2]=0.76COSφ2=0.9QC1=α* Pjs*（tgφ1- tgφ2）=110.00【变压器容量】：变压器系列：SB10负荷率：80额定容量：630（KW）2、消防负荷计算电流《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 97.38⽆功功率Qjs: 95.86视在功率Sjs: 136.65有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 207.61总功率因数: 0.71【计算过程(不计⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=97.38(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=95.86(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=136.65(kVA)Ijs = Sjs / (√3 * Ur)=207.61(A)消防负荷额定电流为207.61A3、发电机选型柴油发电机额定容量计算：柴油发电机容量【计算公式】：Pe = K* Kx * Pn/η式中Pe---------发电机组额定容量（kW）K---------可靠系数（取1.1~1.2）Kx--------需⽤系数Pn--------总设备容量（kW）η--------并联机组不均匀系数，⼀般取0.9，单台时取1.0 Pe=1.2*0.7*97*1 =89.88KW发电机效验后功率112.35KW2.3、综合2.1及2.2条计算结果，本设计选⽤I100-GFZ型柴油发电机，额定功率为120KW，额定电流为217A.《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:变压器的回路:消防负荷消防电梯S1负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 191.52⽆功功率Qjs: 110.36视在功率Sjs: 221.04有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 335.84总功率因数: 0.68有功补偿系数α：0.75⽆功补偿系数β：0.80补偿前功率因数COSφ1: 0.66补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 93.62(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=191.52(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1 =110.36(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=221.04(kVA)Ijs = Sjs / (√3 * Ur)=335.84(A)【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2]=0.66COSφ2=0.9QC1=α* Pjs*（tgφ1- tgφ2）=93.62因消防时切断⾮消防负荷，所以补偿容量120>93.62，满⾜节能要求。
南宁办公楼用电负荷计算书
用电负荷计算书用电设备组名称总功率KW需要系数Kx功率因数COSΦ额定电压V设备相序视在功率Sjs有功功率Pjs无功功率Qjs计算电流Ijs指挥部办公生活90 0.65 0.80 380 三相73.1358.543.87111.1【计算公式】：Pjs = Kp ×∑(Kx × Pe)Qjs = kq ×∑(Kx × Pe × tgΦ)Sjs = Qjs)*QjsPjs*(PjsIjs = Sjs / (3 Ur)●需要系数Kx按办公楼考虑，选用0.7；同时系数Kp为0.9，同时系数kq为0.97.由于输电线路过长，实测距离为900米。
所以按照允许电压降进行选择电缆截面积：查表规范表（5-2-1），初选YJV-4×120 + 1×70（I=307）电压损失,查表(5-2-5)得导线的电阻R= 0.145Ω/km，电抗X= 0.093Ω/km ，计算公式：E d =K Z nnn i L ∑ 公式中：1、 K:三相四线式：K=1.2、 E d :电压降V 。
3、 Z:电缆的阻抗=Rcos Φ+Xsin Φ。
4、 L:电缆长度KM 。
5、 I:计算电流A 。
所以：E d =1×（0.8×0.145+0.6×0.093）×0.9×111.1=17.18V E%=%.54%1003808.117= ＜5% 满足电压降要求。
所以选用电缆型号为：YJV -4×120 + 1×70。
某办公楼的电气设计
目录１前言..................................................... — 1 -1。
1建筑电气简介........................................... -１- 1.2工程概况ﻩ—1—1。
３设计原则ﻩ错误!未定义书签。
1．4设计内容............................................... —１- 1。
4。
1电气照明系统设计ﻩ-2—1。
４.2低压配电系统.............................. 错误!未定义书签。
1。
4.３防雷接地系统2-ﻩ-２电气照明系统设计.......................................... - 3 －2.１总则ﻩ－3-2。
２办公楼电气设计需求分析ﻩ－3—2．3光源选择................................................ -３- ２。
4照明灯具选择. (4)2。
5设计结果 (5)2。
6照度计算 (5)2.6．1本设计采用利用系数法计算灯具数量ﻩ— 5 -3低压配电系统设计................................. 错误!未定义书签。
3.１负荷等级及供电要求 (8)3。
1。
1负荷等级分类 (8)３。
２负荷计算ﻩ—8-3。
2.1计算照明负荷 (8)3。
2。
２断路器的选择ﻩ—１１—3.3设备选型结果 ......................................... －１3-３。
4配电方式 (13)4防雷接地系统设计......................................... －15 —4．1建筑物的防雷简介ﻩ错误!未定义书签。
4.2本次工程分析......................................... —１５—4。
用电负荷计算书办公楼
用电负荷计算书工程名:计算者:计算时间:参考手册：《民用建筑电气设计计算及示例》12SDX101-2《民用建筑电气设计规范》JGJ 16-2008：《工业与民用配电设计手册》第四版等【计算公式(不加入补偿容量)】：负荷容量：若不全为三相且不存在单相且进线相序为三相且∑(单相、L1相、L2相、L3相的负荷) <= 0.15 * ∑(三相的负荷),则计算负荷= ∑(三相的负荷) +∑(单相、L1相、L2相、L3相的负荷)，否则计算负荷= ∑(三相的负荷) + max(∑(L1相的负荷),∑(L2相的负荷),∑(L3相的负荷)) * 3。
有功功率Pc = K∑p * ∑(Kd * Pn)无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)视在功率Sc = √(Pc * Pc + Qc * Qc计算电流Ic = Sc / (√3 * Ur)补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²}【已知参数】：进线相序 : 三相有功同时系数k∑p：1.00无功同时系数k∑q：1.00有功负荷系数αav：0.75无功负荷系数βav：0.80负荷:【计算过程(不加入补偿容量)】：计算负荷: 4.20有功功率Pc = K∑p * ∑(Kd * Pn)= 3.57无功功率Qc = k∑q * ∑(Kd * Pn * tgΦ)= 1.73视在功率Sc = √(Pc * Pc + Qc * Qc= 3.97计算电流Ic = Sc / (√3 * Ur)= 6.03补偿前功率因数COSφ1 = 1/√{1+[(βav* Qc)/(αav* Pc)]²} = 0.89。
办公楼供配电计算说明书
供配电计算说明本建筑物为二类高层建筑,地下一层,地上八层,框架墙结构。
建筑高度米，楼内功能主要以办工为主。
本建筑物的用电负荷等级除消防电源为二级外,其它均为三级负荷。
在本建筑物室外设箱变一台,专供本建筑用电。
本建筑物内电源均由室外箱变引来,采用电缆YJV-1KV沿电缆沟敷设，室内采用沿桥架敷设。
引入电压均为: 220/380V ，消防备用电源由柴油发电机供电。
补偿后功率因数：C0S%%c= 室内照明灯具主要采用荧光灯,节能灯或白炽灯;由箱变至各层配电箱的供电干线,竖向沿竖井内电缆桥架敷设,水平干线在吊顶内沿电缆桥架敷设。
由电气竖井引至顶层水箱间电源线路穿钢管暗敷本建筑物防雷按三类防雷建筑设置，本建筑物做总等电位联结供配电设计计算：一、总负荷计算1计算用电设备总安装容量：P=617Kw需要系数： Kx=计算负荷： Pjs=P*Kx=370kW功率因数：COSO=计算电流: Ijs=Pjs/变压器选择 SG10-500KVA-10KV/二、备用电负荷计算用电设备安装容量：P=106Kw需要系数： Kx=计算负荷： Pjs=P*Kx=90kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4X70+1x35mm2三、干线负荷计算1)WLM1:用电设备安装容量：P=15Kw需要系数： Kx=计算负荷： Pjs=P*Kx=13kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 2) WLM2:用电设备安装容量：P=60Kw需要系数： Kx=计算负荷： Pjs=P*Kx=48kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x25mm2+1x16mm23) WLM3:用电设备安装容量：P=60Kw需要系数： Kx=计算负荷： Pjs=P*Kx=48kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x25mm2+1x16mm24) WLM5:用电设备安装容量：P=33Kw需要系数： Kx=计算负荷： Pjs=P*Kx=23kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 5) WLM6:用电设备安装容量：P=15Kw需要系数： Kx=计算负荷： Pjs=P*Kx=13kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 6) WLM8:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x10mm2 7) WLM9:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x10mm2 8) WLM10:用电设备安装容量：P=8Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=8kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 9) WLM11:用电设备安装容量：P=94Kw需要系数： Kx=计算负荷： Pjs=P*Kx=66kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 10) WLM12:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 11) WLM14:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 12) WLM15:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 13) WLM16:用电设备安装容量：P=20Kw需要系数： Kx=计算负荷： Pjs=P*Kx=16kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2。
某办公楼电气系统设计
某办公楼电气系统设计————————————————————————————————作者：————————————————————————————————日期：毕业设计论文广西南南铝业加工有限公司综合办公楼电气系统施工图设计学生姓名：杭杰班级学号：建筑电气121206121012院、系、部：电力工程学院专业：建筑电气与智能化指导教师：黄瑛副教授2016年06月南京Undergraduate Design (Thesis)The electrical system working drawing design for Guangxi Nannan aluminum companyoffice buildingBYHang JieSupervised byAssociate Professor HUANG YingSchool of Electric Power EngineeringNanjing Institute of TechnologyJune 2016摘要本次设计的课题是广西南南铝业加工有限公司综合办公楼电气系统施工图设计。
依据国内外建筑电气系统的发展现状，本着“安全性、可靠性、经济性以及易维护性”的原则，完成本次设计。
本次设计以我国规范规程等技术标准为依据，根据该课题所提供的相关图纸为原始资料。
这次设计的主要内容包括四个方面，首先是供配电系统的设计，涵盖办公楼负荷的计算，短路电流计算，办公楼供电方案和电气主接线方案的确定，变配电所电气主接线图的绘制,变配电所主要电气设备型号和参数的确定，无功补偿设计；其次是照明系统的设计，涵盖照度计算，普通灯具的布置，应急照明灯具的布置，应急指示灯的布置；还有建筑物防雷接地系统的设计，涵盖防雷电等级的确定和防雷措施，以及建筑物总等电位联结的设计；最后就是办公楼电气系统施工图纸的绘制。
关键词办公楼，供配电系统，照明系统，防雷接地系统，施工图AbstractThis design topic is the electrical system working drawing design for Guangxi Nannan Aluminum Company office building.According to the domestic and foreign development status of building electric system,to complete the design,we will be in accordance with the "safety, reliability, economical and easy to maintain"principle.This design is based on the standard in our country specification,according to the subject provided relevant drawings as the original data.The main content of this design includes four aspects.First of all,the design of the building power supply system,include the calculation of load, short-circuit currentcalculation,determine the cell power supply scheme and electrical main wiring scheme,draw the main electrical substation wiring diagram,determine the substation main electrical equipment models and parameters,reactive power compensation design,the design of lightning protection device.Secondly,the design of the lighting system,covering the illumination calculation,the arrangement of lamps,the arrangement of the emergency lighting lamps,the arrangement of the emergency pilot lamp.Thirdly,the design of lightning protective earthing system in the office building,include the determination of lightning protection level and the precautions about direct lightning protection.Fourthly,the drawing of working drawings of office building electrical system.Key Words office building,power supply and distribution system,lightingsystem,lightning protection and grounding system, workingdrawing目录摘要 (I)Abstract (II)1 前言 (5)1.1 建筑电气简介 (5)1.2 工程概况 (6)1.3 设计原则和设计依据 (8)1.4 设计范围 (9)1.5 初步设计方案 (9)2 电气系统设计 (12)2.1 负荷等级及供电要求 (12)2.2 负荷计算 (14)2.3 电容补偿计算 (22)2.4 电气主接线方案设计 (23)2.5 短路电流计算 (29)2.6 配电设备的选型 (36)2.7 变配电所的设计 (43)2.8 供配电系统施工图的绘制 (54)3 电气照明设计 (55)3.1 照度与照明方式的选择 (55)3.2 照明光源与照明灯具的选择 (56)3.3 应急照明的布置 (57)3.4 一般照明的计算与照明器布置 (58)3.5 电源插座的布置 (63)3.6 照明施工图的绘制 (64)4 防雷接地系统设计 (65)4.1 建筑物防雷概述 (65)4.2 建筑物防雷等级的划分 (65)4.3 防雷措施 (65)4.4 本工程分析 (67)4.5 建筑物外部防雷装置的布置 (68)4.6 高压电气装置过电压保护设计 (69)4.7 低压电气装置过电压保护设计 (71)4.8 电气装置接地与等电位联结设计 (72)4.9 防雷接地系统施工图的绘制 (75)5 总结与展望 (76)5.1 本文工作总结 (76)5.2 后续工作展望 (76)致谢 (77)参考文献 (77)附录：照度计算书 (80)1 前言1.1 建筑电气简介随着时代的变化，科学技术得到了空前的飞速发展，人民的生活水平也有了很大的提高，高层民用建筑相对以前也已经朝着楼宇自动化、节能化、信息化、智能化方向迈出一大步。
高层建筑电气计算书
高层建筑电气计算书一、工程概述本次设计的高层建筑为一栋综合性办公楼，地上共 25 层，地下 2 层。
总建筑面积为 35000 平方米，建筑高度为 98 米。
主要功能包括办公区域、会议室、餐厅、设备用房等。
二、用电负荷计算（一）设备容量统计1、照明设备：办公区域按照 10W/平方米计算，共 12000 平方米，照明设备容量为 120kW；走廊、楼梯间等公共区域按照 5W/平方米计算，共 3000 平方米，照明设备容量为 15kW；会议室按照 15W/平方米计算，共 1000 平方米，照明设备容量为 15kW；餐厅按照 12W/平方米计算，共 1500 平方米，照明设备容量为 18kW。
照明设备总容量为168kW。
2、空调设备：采用中央空调系统，制冷量为 2500kW，功率因数为 085，空调设备容量为 2941kW。
3、电梯设备：共 6 部电梯，每部电梯功率为 15kW，电梯设备总容量为 90kW。
4、给排水设备：包括水泵、水箱等，总功率为 50kW。
5、消防设备：包括消防泵、排烟风机等，总功率为 150kW。
6、弱电设备：包括通信、监控、网络等，总功率为 50kW。
（二）需要系数取值根据《民用建筑电气设计规范》及本建筑的使用功能，照明设备的需要系数取 08；空调设备的需要系数取 07；电梯设备的需要系数取 05；给排水设备的需要系数取 08；消防设备的需要系数取 10；弱电设备的需要系数取 08。
（三）计算负荷1、照明设备计算负荷：168kW × 08 ＝ 1344kW2、空调设备计算负荷：2941kW × 07 ＝ 20587kW3、电梯设备计算负荷：90kW × 05 ＝ 45kW4、给排水设备计算负荷：50kW × 08 ＝ 40kW5、消防设备计算负荷：150kW × 10 ＝ 150kW6、弱电设备计算负荷：50kW × 08 ＝ 40kW总计算负荷：1344 ＋ 20587 ＋ 45 ＋ 40 ＋ 150 ＋ 40 ＝ 24681kW三、变压器容量选择（一）功率因数补偿为提高功率因数，在低压侧设置电容器补偿装置，补偿后的功率因数达到 09 以上。
建筑电气计算书详细版
建筑电⽓计算书详细版变配电室电压损失计算取距离变配电室距离最远处回路进⾏计算，采⽤负荷矩⽅法：【结论】：总线路电压损失Δu% =Δu% =Δu%（变压器）+Δu%（变压器出⼝升压） +Δu（线路）= -3+5-（0.153+0.220） = 1.627,符合规范要求(-5<Δu%<5)。
1#变配电室低压短路电流计算书屋顶层排烟风机处短路电流计算：排烟风机配电箱进线为WDZN-YJY-4X70+1X35 ，长度约40⽶，计算配电箱处的短路电流，同时校验断路器的灵敏度。
参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:计算单相短路电流：线路末端单相短路电流周期量有数值Id1Id1 = 5.84kA校验：断路器In=40A，短路电流分断能⼒满⾜要求。
且断路器短路电流整定值I3=10In，满⾜Id1=5.84KA 1.3 I3=0.52KA的灵敏度校验要求。
计算变配电室配电箱APE-PD1的末端三相短路电流及热稳定性校验：条件：变配电室配电箱ATPD1进线为WDZ-YJY-4x35+1x16 ，长度约15⽶，排风机配电回路线缆为WDZ-BYJ-4x10-CT，长度约20⽶，计算配电箱处的短路电流。
求变配电室配电箱ATPD1的末端三相短路电流周期量有数值Id3：Id3 = 14.47KA排风机的末端三相短路电流周期量有数值Id3：Id3 = 4.93KAAPE-PD1进线断路器选⽤T1N160R40F3P， AC 50Hz ，380/415V的条件下，额定运⾏短路分断能⼒Ics 为36kA>Id3=14.47KA，满⾜规范要求。
校验变配电室配电箱ATPD1的热稳定性：s≥Id3*t/K=14470*02.0+/100=28.94mm2，故ATPD1进线选为WDZ-YJY-4x35+1x16 ；.002满⾜热稳定要求。
校验排风机的热稳定性：s≥Id3*t/K=4930*02.0+/100=9.86mm2，故排风机进线选为WDZ-YJY-4x10 ；满⾜热02.0稳定要求。
某企业办公楼的电气工程设计
某企业办公楼的电气工程设计摘要：本文主要阐述了某办公楼的电气系统设计，包括设计思路、方法、过程、依据的规范、以及设计的结果.在分析办公楼的建筑结构、布局、功能等原始资料的基础上，完成了机械维修室、服装设计室及展示室等房间的照明系统、插座布置、应急照明设计；完成整栋大楼的低压配电系统的设计；通过对负荷的分级、计算确定了不同负荷的供电方式，完成了负荷计算，对电线、电缆等电气设备进行了选择与校验；完成了大楼的火灾自动报警、消防控制系统设计以及有线电视、电话、网络系统等弱电设计；并绘制了相应的电气图纸。
关键词：照明设计；低压配电;负荷计算;火灾自动报警；弱电设计Electrical Engineering Design of An Enterprise OfficeBuildingAbstract：This paper mainly describes the electrical system design of an office building，including the design ideas, methods, processes, standards，and the results of the design。
This thesis consists of five chapters. The first five chapters including strong part of the design，the sixth chapter mainly includes the weak part of the design。
The analysis based on the raw data of the office of the building structure，layout，functions, completed the mechanical maintenance room，clothing design studio and show room room lighting system，socket layout，emergency lighting design；complete the design of low voltage power distribution system for the whole building；through the classification of load，calculate and determine the different load of the power supply, load calculation，of wires, cables and electrical equipment selection and validation; completed the building fire automatic alarm and fire control design of weak current system design and cable TV, telephone, network system. Electrical design of the office building, its purpose is through the design practice, the integrated use of knowledge, theory with practice, exercise independent analysis and solve the problem of building electrical design ability，for future work laid a solid foundation。
某企业办公楼的电气工程设计
某企业办公楼的电气工程设计摘要：本文主要阐述了某办公楼的电气系统设计，包括设计思路、方法、过程、依据的规范、以及设计的结果。
在分析办公楼的建筑结构、布局、功能等原始资料的基础上，完成了机械维修室、服装设计室及展示室等房间的照明系统、插座布置、应急照明设计；完成整栋大楼的低压配电系统的设计；通过对负荷的分级、计算确定了不同负荷的供电方式，完成了负荷计算，对电线、电缆等电气设备进行了选择与校验；完成了大楼的火灾自动报警、消防控制系统设计以及有线电视、电话、网络系统等弱电设计;并绘制了相应的电气图纸。
关键词：照明设计;低压配电；负荷计算；火灾自动报警；弱电设计Electrical Engineering Design of An Enterprise OfficeBuildingAbstract：This paper mainly describes the electrical system design of an office building, including the design ideas, methods，processes, standards, and the results of the design。
This thesis consists of five chapters. The first five chapters including strong part of the design，the sixth chapter mainly includes the weak part of the design. The analysis based on the raw data of the office of the building structure, layout，functions, completed the mechanical maintenance room, clothing design studio and show room room lighting system, socket layout, emergency lighting design; complete the design of low voltage power distribution system for the whole building；through the classification of load，calculate and determine the different load of the power supply, load calculation，of wires，cables and electrical equipment selection and validation；completed the building fire automatic alarm and fire control design of weak current system design and cable TV, telephone，network system. Electrical design of the office building, its purpose is through the design practice，the integrated use of knowledge, theory with practice，exercise independent analysis and solve the problem of building electrical design ability，for future work laid a solid foundation。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某办公楼电气部分设计计算书1.电光源及灯具的选择一层商铺选用3×16W的嵌入式栅格荧光灯，室外走廊选用32W的嵌入式直置插拔式节能筒灯；办公室选用3×18W的嵌入式栅格荧光灯；走廊灯分别选用2×32W的嵌入式栅格荧光灯和3×18W的嵌入式栅格荧光灯；电梯前室、楼梯间选用3×16的吸顶灯，卫生间选用28W的防水防尘吸顶灯；地下室水池、走廊选用2×18W的三防荧光灯；阳台灯、三层平台分别选用22W的壁灯和250W的圆形投光灯。
2.确定布置灯具方案和进行照度计算（1）选择照度。
查照明标准值，办公楼办公室E av300lx，卫生间、楼梯间、电梯前室、走廊E av150lx，商铺E av200lx，变配电间、设备间E av200lx。
（2）计算高度。
办公楼层高为3.0m，工作面为0.75m，所以各计算高度为：办公室、商铺、卫生间、变配电间、设备间h=3.0-0.75=2.25m走廊、电梯前室h=3.0m（3）面积计算。
地下室变配电间A=4.4×7.4=32.56㎡设备间A=4.4×8.2=36.08㎡走廊A=（9.3+6.3+8.7）×1.6=38.88㎡过道A=4.6×2.5=11.5㎡一层商铺A1=（6.3+9.3）×9.6×1/2=74.88㎡A2=6.8×9.6=65.28㎡A3=6.2×9.6=59.52㎡A4=7.4×6.3=46.62㎡雨棚A1=1.4×30.8=43.12㎡A2=1.4×14.1=19.74㎡电梯前室A=4.6×2.5=11.5㎡二层开放办公室A1=23×8.3=190.9㎡A2=（5.3+9.3）×14.7×1/2=107.31㎡A3=6.3×6.1=38.43㎡电梯前室A=3.7×6.6=24.42㎡三层开放办公室A1=6.3×20.8=131.04㎡A2=6.3×6.3=39.69㎡电梯前室A=4.7×3.7=17.39㎡四层办公室A1=6.3×6.1=38.43㎡A2=5.9×9.5=56.05㎡A3=5.9×6.2=36.58㎡A4=7.8×6.8=53.04㎡走廊A=1.7×20=34㎡电梯前室A=3.7×6.6=24.42㎡五至十三层办公室A1=6.3×6.1=38.43㎡A2=5.9×9.5=56.05㎡A3=5.9×6.2=36.58㎡A4=7.8×6.8=53.04㎡走廊A=1.7×20=34㎡电梯前室A=3.7×6.6=24.42㎡十四层办公室A1=6.3×6.1=38.43㎡A2=5.9×9.5=56.05㎡A3=5.9×6.2=36.58㎡A4=7.8×6.8=53.04㎡走廊A=1.7×20=34㎡电梯前室A=3.7×6.6=24.42㎡十五层办公室A1=6.3×6.1=38.43㎡A2=4.9×8.4=41.16㎡A3=4.9×6.2=30.38㎡A4=6.8×6.8=46.24㎡电梯前室A=4.7×3.7=17.39㎡（4）照度计算（采用单位容量法）。
查表《建筑电气设计手册》，得各房间的照明单位安装功率Po为：地下室配电间Po=0.0560 W/㎡设备间Po=0.0551 W/㎡走廊Po=0.0897 W/㎡过道Po=0.0897 W/㎡一层商铺Po1=0.0435 W/㎡Po2=0.0483 W/㎡Po3=0.0492 W/㎡Po4=0.0508 W/㎡雨棚Po1=0.0897 W/㎡Po2=0.0897 W/㎡电梯前室Po=0.0897 W/㎡二层开放办公室Po1=0.0432 W/㎡Po2=0.0416 W/㎡Po3=0.0541 W/㎡电梯前室Po=0.0735 W/㎡三层开放办公室Po1=0.0458 W/㎡Po2=0.0537 W/㎡电梯前室Po=0.0810 W/㎡四层办公室Po1=0.0541 W/㎡Po2=0.0503 W/㎡Po3=0.0548 W/㎡Po4=0.0504 W/㎡走廊Po=0.0897 W/㎡电梯前室Po=0.0735 W/㎡五至十三层办公室Po1=0.0541 W/㎡Po2=0.0503 W/㎡Po3=0.0548 W/㎡Po4=0.0504 W/㎡走廊Po=0.0897 W/㎡电梯前室Po=0.0735 W/㎡十四层办公室Po1=0.0541 W/㎡Po2=0.0503 W/㎡Po3=0.0548 W/㎡Po4=0.0504 W/㎡走廊Po=0.0897 W/㎡电梯前室Po=0.0735 W/㎡十五层办公室Po1=0.0541 W/㎡Po2=0.0542 W/㎡Po3=0.0578 W/㎡Po4=0.0518 W/㎡电梯前室Po=0.0810 W/㎡（5）计算总安装容量。
（P= Po×A×E）地下室变配电间P=0.0560×32.56×200=364.98 W设备间P=0.0551×36.08×200=397.46 W走廊P=0.0897×38.88×150=523.13 W过道P=0.0897×11.5×150=154.8 W一层商铺P1=0.0435×74.88×200=651.46 WP2=0.0483×65.28×200=630.60 WP3=0.0492×59.52×200=585.68 WP4=0.0508×46.62×200=473.66 W 走廊P1=0.0897×43.12×150=580.18 WP2=0.0897×19.74×150=265.60 W 电梯前室P=0.0897×11.5×150=154.80 W二层开放办公室P1=0.0432×190.9×300=2476.80 WP2=0.0416×107.31×300=1339.80 WP3=0.0541×38.43×300=624.20 W 电梯前室P=0.0735×24.42×150=269.23 W三层开放办公室P1=0.0458×131.04×300=1799.15 WP2=0.0537×39.69×300=639.39 W 电梯前室P=0.0810×17.39×150=211.29 W四层办公室P1=0.0541×38.43×300=624.20 WP2=0.0503×56.05×300=847.40 WP3=0.0548×36.58×300=601.60 WP4=0.0504×53.04×300=802.60 W 走廊P=0.0874×34×150=457.50 W电梯前室P=0.0735×24.42×150=269.23 W五至十三层办公室P1=0.0541×38.43×300=624.20 WP2=0.0503×56.05×300=847.40 WP3=0.0548×36.58×300=601.60 WP4=0.0504×53.04×300=802.60 W走廊P=0.0874×34×150=457.50 W电梯前室P=0.0735×24.42×150=269.23 W十四层办公室P1=0.0541×38.43×300=624.20 WP2=0.0503×56.05×300=847.40 WP3=0.0548×36.58×300=601.60 WP4=0.0504×53.04×300=802.60 W走廊P=0.0874×34×150=457.50 W电梯前室P=0.0735×24.42×150=269.23 W十五层办公室P1=0.0541×38.43×300=624.20 WP2=0.0542×41.16×300=668.97 WP3=0.0578×30.38×300=526.80 WP4=0.0518×46.24×300=718.00 W电梯前室P=0.0810×17.39×150=211.29 W（6）计算灯具数量。
N=P/p地下室变配电间N=8套设备间N=9套走廊N=9套过道间、楼梯间N=8套水池N1=6套N2=9套一层店铺N1=14套（3×16 w）1套（28 w）N2=11套（（3×16 w）1套（28 w）3套（3×18 w）N3=12套（（3×16 w）1套（28 w）3套（3×18 w）N4=11套（3×16 w）配电间N=1套（3×16 w）仓库N=2套（3×16 w）楼梯间、电梯前室N=7套（3×16 w）二层开放办公室N1=34套（3×18 w）N2=26套（3×18 w）N3=12套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=10套（3×16 w）8套（3×18 w）配电间N=1套（3×16 w）三层开放办公室N1=28套（3×18 w）N2=12套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=8套（3×16 w）7套（3×18 w）配电间N=1套（3×16 w）阳台、平台N=13套（22 w）4套（250 w）四层办公室N1=12套（3×18 w）N2=16套（3×18 w）N3=12套（3×18 w）N4=12套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=10套（3×16 w）7套（2×32 w）配电间N=1套（3×16 w）五至十三层办公室N1=12套（3×18 w）N2=16套（3×18 w）N3=12套（3×18 w）N4=12套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=10套（3×16 w）7套（2×32 w）配电间N=1套（3×16 w）十四层办公室N1=12套（3×18 w）N2=16套（3×18 w）N3=12套（3×18 w）N4=12套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=10套（3×16 w）7套（2×32 w）配电间N=1套（3×16 w）十五层办公室N1=12套（3×18 w）N2=12套（3×18 w）N3=10套（3×18 w）N4=9套（3×18 w）卫生间N=5套（28 w）楼梯间、电梯前室N=8套（3×16 w）7套（2×32 w）配电间N=1套（3×16 w）阳台N=14套（22 w）3. 确定照明供电方式和照明路线布置方式。
