集装箱堆场装卸设备E-RTG和RMG的比选
集装箱堆场装卸设备E-RTG和RMG的比选摘要：本文对目前国内常用的重箱堆场装卸机械性能特点进行了初步的归纳与总结，为集装箱堆场装卸设备的选型提供参考。
关键词：装卸设备；电驱动轮胎式集装箱龙门起重机(E-RTG)；轨道式集装箱龙门起重机（RMG）Abstract: : this paper discusses the present domestic container loading and unloading of the commonly used loaded vans available on mechanical properties on the features of the preliminary summed up and summarized, container yard for loading and unloading equipment type selection of reference.Keywords: loading and unloading equipment; Electric driven LunTaiShi container gantry crane (E-RTG); Rail type container gantry crane (RMG)1 引言随着全球石油价格的急剧攀升，降低油耗和运行成本对各集装箱码头来讲日益迫切。
因此我国目前新建专用集装箱码头堆场主要使用的装卸搬运设备主要是电驱动轮胎式集装箱门式起重机(E-RTG)和轨道式集装箱龙门起重机（RMG）。
这两种起重机功能相似，但在技术性能、装卸性能、操作性能、经济性能、自动化性能等方面存在一定差异。
本文将对电驱动轮胎式集装箱门式起重机(E-RTG)和轨道式集装箱龙门起重机（RMG）进行初步分析对比。
2 两种机械设备的主要结构特点2.1电驱动轮胎式集装箱龙门起重机(E-RTG)与内燃机驱动RTG相比，电驱动E-RTG具有节省能源成本、节省维护成本、改善操作环境、减少对工作区域环境污染的优点. 电驱动RTG根据市电电力上机方式的不同，主要有三种型式：电缆卷盘带拖缆型式ERTG、低空滑触线型式ERTG、高架滑触线型式ERTG。
2集装箱装卸搬运设备
图7-30 集装箱叉车装卸工艺方案
集装箱装卸搬运设备装卸工艺方案介绍
六、集装箱正面吊运机装卸工艺方案
正面吊是近年来使用日趋普遍的一种集装箱专用装卸机械，在铁路、 港口等集装箱货场、堆场得到广泛使用，具有作业机动灵活、适应性好 等特点。其工艺系统主要特点：
集装箱装卸搬运设备装卸工艺方案介绍
七、集装箱滚装装卸工艺方案 滚装船靠泊码头后，将尾跳板放置在码头上，解开集装箱以及底盘 车的固定装置，由牵引车拖动装有集装箱的底盘车通过尾跳板离开 船舱，停在指定的存放区。在进行出运时，由牵引车拖动装有集装 箱的底盘车到装卸作业区，通过尾跳板进入船舱，停放到指定的甲 板位置，并进行系固绑札。装船完毕，收起尾跳板，解缆离泊位。集装Fra bibliotek装卸搬运设备属具
二、集装箱专用吊具 （一）通用门式起重机使用的单吊点式集装箱吊具 1、简易吊具 简易吊具（图7-20）直接悬挂于通用门式起重机吊钩上进行集装箱装 卸作业，它无动力源，吊具与集装箱之间的摘挂需借助吊钩的提升 和下降，通过棘轮机构带动旋锁转动来实现。
图7-20 简易吊具
集装箱装卸搬运设备属具
集装箱装卸搬运设备
（一）轨道式集装箱龙 门起重机（RMG，简称 轨道吊、轨道桥） 轨道式集装箱门式起重 机（图7-10）根据其用途 可分为：铁路车站和码 头后方用的集装箱门式 起重机、码头前沿用的 集装箱门式起重机、堆 场上用的集装箱门式起 重机、船用集装箱门式 起重机等。
图7-10 轨道式集装箱门式起重机
一、集装箱吊具的分类 二、集装箱专用吊具 三、集装箱吊具的对位与减摇

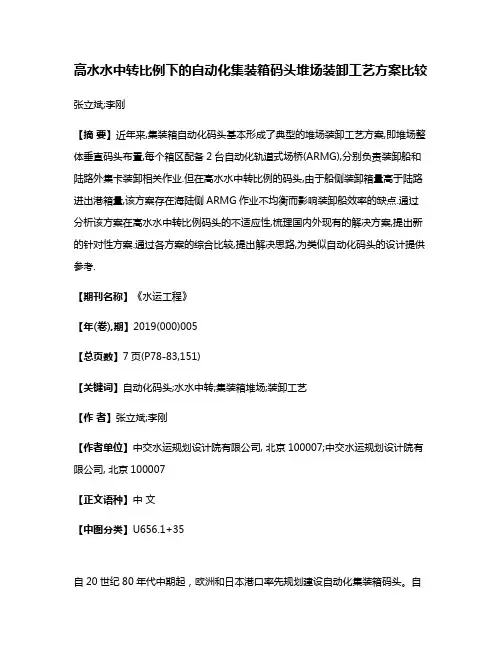

高水水中转比例下的自动化集装箱码头堆场装卸工艺方案比较
