三相交流电路电压电流测量数据
三相交流电路电压,电流的测量实验报告
三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。
2、掌握三相交流电路中电压和电流的测量方法。
3、理解三相交流电路中电压和电流的关系。
二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。
在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。
相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。
在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在三角形连接（△形连接）中，线电压等于相电压。
电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。
用交流电压表测量三相电源的相电压和线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。
用交流电压表测量三相电源的线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。
五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。
三相交流电路电压,电流的测量-资料类
三相交流电路电压,电流的测量－资料类关键信息项：1、测量目的2、测量设备及精度要求3、测量方法与步骤4、数据记录与处理方式5、误差分析与允许范围6、安全注意事项11 测量目的本协议旨在明确三相交流电路中电压和电流测量的相关要求、方法及流程，以确保测量结果的准确性和可靠性，为相关研究、工程应用或设备调试提供有效的数据支持。
111 了解三相交流电路的工作特性和性能参数。
112 评估电路中电气设备的运行状态和负载情况。
113 为电路设计、优化和故障诊断提供基础数据。
12 测量设备及精度要求121 应使用经过校准且精度符合测量需求的电压表和电流表。
电压表的精度应不低于具体精度值，电流表的精度应不低于具体精度值。
122 测量设备的量程应能够覆盖所测量的电压和电流范围，且在测量范围内应具有良好的线性度和稳定性。
123 对于高精度测量，可采用数字式仪表；对于一般性测量，指针式仪表也可满足要求，但需确保其准确性和可靠性。
13 测量方法与步骤131 测量前的准备工作确认测量设备正常工作，电池电量充足或电源连接稳定。
熟悉测量设备的操作方法和读数方式。
确保被测量的三相交流电路处于正常运行状态，无明显故障或异常。
132 电压测量采用直接测量法，将电压表的表笔分别连接到三相交流电路的相线之间，测量线电压；或者将表笔连接到相线与零线之间，测量相电压。
分别测量三相之间的电压值，并记录测量结果。
133 电流测量根据电路的电流大小，选择合适的电流测量方式。
对于小电流测量，可采用直接串联电流表的方法；对于大电流测量，需使用电流互感器，并将电流表与互感器二次侧连接。
确保测量回路连接牢固，无短路或断路现象。
分别测量三相电流值，并记录测量结果。
14 数据记录与处理方式141 测量过程中应及时、准确地记录测量数据，包括测量时间、测量位置、测量值等信息。
142 数据记录应清晰、规范，便于后续查阅和分析。
143 对测量数据进行处理和分析，计算平均值、最大值、最小值等统计参数。
三相交流电路电压电流测量数据
实验七三相交流电路的测量数据一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2. 充分理解三相四线供电系统中中线的作用。
二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。
当三相对称负载作Y 形联接时，线电压U L是相电压U p的倍。
线电流I L等于相电流I p，即U L＝U p，I L＝I p在这种情况下，流过中线的电流I0＝0，所以可以省去中线。
当对称三相负载作△形联接时，有I L＝I p， U L＝U p。
2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0接法。
3. 当不对称负载作△接时，I L≠ Ip，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验设备序号名称型号与规格数量备注1交流电压表0～500V1无2交流电流表0～5A1无3万用表无1自备4三相自耦调压器无1无5三相灯组负载220V，15W白炽灯9DGJ-046电门插座33DGJ-04四、实验内容1. 三相负载星形联接（三相四线制供电）按图 7-1 线路组接实验电路。
即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。
经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
将所测得的数据记入表7-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

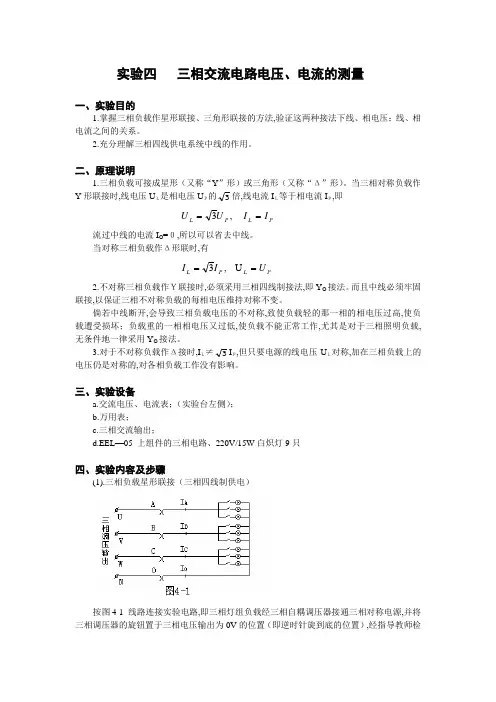

实验四 三相交流电路电压、电流的测量
实验四 三相交流电路电压、电流的测量一、实验目的1.掌握三相负载作星形联接、三角形联接的方法,验证这两种接法下线、相电压；线、相2.充分理解三相四线供电系统中线的作用。
二、原理说明1.三相负载可接成星形（又称“Y ”形）或三角形（又称“Δ”形）。
当三相对称负载作Y 形联接时,线电压UＬ是相电压U Ｐ的3倍,线电流I Ｌ等于相电流I Ｐ,UUIILPLP==3,流过中线的电流IO =０,当对称三相负载作Δ形联时,I IUL PLP==3, U2.不对称三相负载作Ｙ联接时,必须采用三相四线制接法,即Y O 接法。
而且中线必须牢固联接,倘若中线断开,会导致三相负载电压的不对称,致使负载轻的那一相的相电压过高,使负载遭受损坏；负载重的一相相电压又过低,使负载不能正常工作,尤其是对于三相照明负载,无条件地一律采用YO3.对于不对称负载作Δ接时,I Ｌ≠3I Ｐ,但只要电源的线电压U Ｌ对称,加在三相负载上的电压仍是对称的,对各相负载工作没有影响。
a. b.c.d.EEL —05 上组件的三相电路、220V/15W 白炽灯9只(1).三相负载星形联接（三相四线制供电）按图4-1 线路连接实验电路,即三相灯组负载经三相自耦调压器接通三相对称电源,并将三相调压器的旋钮置于三相电压输出为0V 的位置（即逆时针旋到底的位置）,经指导教师检查合格后,方可合上三相电源开关,然后调节调压器的输出, 使输出的三相线电压为220V ,并按以下的步骤完成各项实验,分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压,将所测得的数据记入表中,并观察各相灯组亮暗的变化程度,特别要注意观察中线的作用。
按图4-2改接线路,经指导教师检查合格后接通三相电源,并调节调压器,使其输出线电压为220V ,五、实验注意事项1.每次接线完毕,同组同学应自查一遍,然后由指导教师检查后,方可接通电源,必须严格遵守先接线,后通电；先断电,2.星形负载作短路实验时,必须首先断开中线,以免发生短路事故。
实验三三相交流电路电压、电流的测量
目录
CONTENTS
01. 单 击 添 加 目 录 标 题 02. 实 验 目 的 03. 实 验 原 理 04. 实 验 步 骤 05. 实 验 结 果 分 析 06. 实 验 总 结 与 展 望
掌握三相交流电路电压、电流的测量方法
了解三相交流电路 的基本原理和结构
掌握三相交流电压、 电流的测量方法
系统。
无线测量技术： 随着无线通信技 术的发展，未来 将实现三相交流 电路的无线测量， 简化测量流程， 提高测量效率。
汇报人：XX
了解三相交流电路 中的相位差和功率 因数
掌握三相交流电路 的功率计算和测量
理解三相交流电路的基本原理
掌握三相交流电的产生和传输 方式
理解三相交流电路中电压和电 流的测量方法
了解三相交流电路在电力系统 中的应用和重要性
掌握三相交流电路的基本原理 和计算方法
了解三相交流电路的应用场景
工业生产：电机控制、自动化生产线等 电力系统：输电、变电、配电等 建筑行业：电梯、空调、照明等 交通领域：地铁、动车、高铁等
对比法：将实验数据与理论值进行 比较，分析误差原因
计算法：根据实验数据计算相关参 数，如功率因数、效率等
添加标题
添加标题
添加标题
添加标题
图表法：将实验数据绘制成图表， 直观展示数据变化趋势
误差分析法：对实验过程中可能产 生的误差进行分析，提高实验精度
误差分析
测量设备误差：设备精度限制，导致测量结果存在误差 操作误差：实验操作不规范，影响测量结果的准确性 环境因素误差：外部环境变化，如温度、湿度等对测量结果产生影响 理论误差：理论计算过程中存在的近似处理，导致结果与实际值存在偏差
电压、电流的 有效值与幅值
三相电路电压电流及功率测量精选全文
• 2、星形负载做短路实验时，必须首先断开
中线，以免发生短路事故。
• 3、每次实验完毕，均须将三相调压器的旋
钮调回零位，以确保人身安全。
接线如图3，线路中的电流表和电压表用来 监视三相电流和电压不得超过功率表电压和
电流的量程。接好线路经指导老师检查后， 接通三相电源开关，将调压器的输出由0调 到380V线电压，按表3的要求进行测量，然 后将交流电压表、交流电流表和功率表分别 换接到 A 相和 C 相进行同样的操作。
表3、一瓦特表法测定Y0接三相负载的总功率
• 3、对于不对称负载作Δ联接时，
Il 3I p
但只要电源的线电压对称，加在三相负载上 的电压仍然是对称的，对各相负载的工作没有影 响。
实验内容及步骤
• 1、三相负载星形联接（三相四线制供电）
按图1线路连接实验电路，即三相灯组负载 经三相自耦调压器接通三相对称电源，并将三 相调压器的旋钮置于三相电压输出为0V的位置 （即逆时针旋到底的位置），经指导教师检查 合格后，方可合上三相电源的开关，然后调节 调压器的输出，使输出的三相线电压为220V， 并按以下步骤完成各项实验，分别测量三相负 载的线电压、相电压、线电流、相电流、中线 电流、电源中点与负载中点间的电压，将所测 得的数据记入表1中，并观察各相灯组亮暗的变 化程度，特别注意观察中线的作用。
表1、负载Y接各项实验数据表
2、负载三角形联接（三相三线制供电） 按图2连接线路，经指导教师检查合格
后接通三相电源，并调节调压器使其输出线 电压为220V，并按表2的内容进行测试。
表2 负载Δ接法实验数据表格
三相电路电压电流的测量
UU (V)
UV (V)
UW (V)
2.
三相星形负载电路
FU1
电路图： U
A
IA IB
X Y Z N′
FU2
~380VV
FU3
B
C
QS
W N
IC
I0
注：测中线电流时，将电流表串入中线。 对称负载（每相两盏灯）、
不对称负载（C相并联两盏灯）
星形负载电路数据记录,填入表2：
项 目
对称 负载
有中线 无中线 有中线
线电压 (V)
UAB UBC UCA UAN UBN UCN
负载相电压 (V) ′ ′ ′
线电流 （A）
IA IB
IC
IN
(A)
UN N (V)
′
不对 称负 无中线 载
注：测中线电流时，将电流表串入中线。
3.
三相三角形负载电路
FU1
电路图：测相电流
U
FU2
A B C
IAB
X
~380V
V
FU3
IBC
2. 通过实验说明三角形对称负载电路,线电流是否 是相电流的 3 倍？
3. 用表2第三项实验数据，绘制电路相量图,并验算 I I I I A B C N
4.用表3第二项实验数据，绘制电路相量图,并
验算各电流。 5. 用表2第三、四项实验数据,说明不对称星形联 接是否要加中线?
UN’N=0：电源中点与负载中点自然等电位， IN 0
.
U l 3U p
Il I p
2、 对称三角形电路：
Ul U p
I l 3I p
3、不对称星形三相电路： 无中线时：中性点位移，三相负载电压不对称。 加中线时：中性点强制等电位，三相负载电压 对称。但中线电流不为零。 4、不对称三角形三相电路： 三相负载相电压对称，仍等于电源线电压。
测量三相交流电路的电压和电流
即 1 = 2 = 3 = ，则此时的电路为三相对称电路
➢ 由于电压对称及各相负载相同，因此流过各相负载的电流也
是对称的，即
1 1 ∠0°
1 =
=
= P ∠ −
||∠
•
•
•
2 =
•
•
2 2 ∠ − 120°
=
➢ L1 相短路且中性线断开时，电路如图3-11（a）所示。此时，负载中性点
N即为 L1，因此，各负载的相电压为
➢ 即：
′
൞ ′ 2
➢ 三个电压源同时作用在三相绕组的闭合
•
•
•Hale Waihona Puke •23 = 2回路中，由于 1 + 2 + 3 = 0 ，因此回
•
•
31 = 3
路中的总电压为零，不会产生环流
12 = 1
•
•
•
•
•
•
➢ 若有一相绕组接反，则 1 + 2 + 3 ≠ 0 ，
回路中将会产生很大的环流，致使三相
交流电源设备烧毁
其相电压为220 V，而线电压为380 V，且一般都设有中性线，
即采用三相四线制，进户线则为单相线，即三相中的一相，其
对地或对中性线的电压均为220 V
➢ 业生产中多使用6 kV以上的高压三相交流电为厂区供电，经过
变压器降压后再以三相或单相的形式深入各个车间
➢ 三相交流电源有哪些连接形式？如何连接负载？又如何测量三
项目导读
➢ 目前，在世界各国的电力系统中，发电和输配电一般都采用三相制
➢ 在功率相同的条件下，三相发电机比单相发电机性能好、尺寸小、
电路实验报告 三相交流电路电压、电流的测量
电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。
当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。
线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。
当对称三相负载△形联接时，有，。
2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。
3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。
三相交流电路电压、电流的测量
五、数据处理表1验证对称三相电路的√3关系：电压：表1-1总结三相四线制供电系统中中线的作用。
由表1，当为三相四线制供电系统时，对于平衡负载电流一般较小，若达到真正的平衡则中线电流应为0。
对于不平衡负载，中线电流一般比较大，可能大于线电流、相电流。
因此，对于平衡负载可不需要中线；对于不平衡负载，一定需要中线，若无中线，则会导致有的相电流过低而无法正常工作，有的相过高而损坏用电器。
因此，三相四线制供电中中线的作用是流过三相负载的不平衡电流，来保持中性点的零点位。
表2电流：表2-2由表2-2知，电流关系符合的还好，只是第一组数据由于不平衡负载的原因而出现了较大的偏差。
不对称三角形连接的负载，能否正常工作？实验能否证明这一点？对于只一点是可以肯定的，它能正常工作，因为我看到了对应的灯都亮了。
我们可以计算通过各灯泡的电流，计算表明，通过每一个灯泡的电流大概为70mA ，阻抗模大概为3082Ω。
这足够使那些灯泡亮了，于是，实验说明了这一点。
不对称负载三角形连接的相量图如下。
验证实验数据的正确性。
所用的阻抗是灯泡，其相当于电阻。
故未改变相位，于是各相电流相差120°。
I AB =69.08∠0°mA , I BC =145.7∠120°mA , I CA =212.9∠−120°mA 则I AB′=I BC +I CA =195.7∠196.8° I 0=I AB +I AB ′=268.27∠192.5°U AB =219.5∠0°V , U BC =221.4∠120°V , U CA =215∠−120°VI 0I AB′I CAI BCI AB。
三相电路实验报告数据
三相电路实验报告数据引言三相电路是一种广泛应用于电力系统的电路类型。
本实验旨在通过搭建三相电路实验装置，获取实验数据并进行分析。
本报告将详细探讨三相电路的原理、实验装置的搭建、实验数据的测量与分析，并对实验结果进行总结和讨论。
一、实验目的1.了解三相电路的基本原理；2.掌握三相电路的实验装置搭建方法；3.学会使用测试仪器测量三相电路的相关参数；4.分析实验数据，验证三相电路的理论知识。
二、实验原理2.1 三相电路的基本原理三相电路是由三根交流电源通过引线连接的电路，电源之间存在120度的相位差。
三相电路的优势在于功率稳定，能够满足大功率负载的需求。
三相电路的基本参数有：相电压、线电压、相电流、线电流、相功率和线功率等。
在三相平衡电路中，相电流大小相同，相位差相同，相电压之间的大小和相位差由供电系统的特性决定。
2.2 三相电路实验装置实验装置主要包括电源、负载、测量仪器等。
1.电源：实验中使用交流电源作为电源供给实验装置，应注意电源频率和相位差的设置。
2.负载：负载是指电路中连接的消耗电能的设备，可以使用电阻、电容、电感或者综合负载等。
3.测量仪器：实验中需要使用电压表、电流表等测量仪器来测量相关参数。
2.3 实验数据分析方法实验数据主要包括电流和电压的测量值。
在进行数据分析时，可以使用以下方法：1. 计算平均值：将多次测量的数据进行平均，减小测量误差。
2. 绘制波形图：将电流和电压的变化情况绘制成图表，便于观察波形特点。
3. 计算功率因数：根据所测得的电流和电压数据，计算功率因数以评估电路的负载情况。
三、实验装置搭建与操作步骤1.按照实验要求搭建三相电路实验装置。
2.使用万用表等测量仪器对电路参数进行测量。
3.分别记录不同负载下的电压和电流数值。
4.将所得数据整理并记录。
四、实验数据记录与分析4.1 实验数据记录以下是实验中记录的数据：实验条件电压（V）电流（A）条件1 220 3.5条件2 220 3.8条件3 220 4.14.2 实验数据分析通过对实验数据的分析，可以得出以下结论： 1. 随着负载电流的增大，电压保持稳定。
三相电路电压电流的测量实验报告
三相电路电压电流的测量实验报告
一、实验目的
1. 掌握三相电路电压和电流的基本测量方法；
2. 了解三相电路中电压和电流的分布特点；
3. 探究三相电路中电压和电流的相位关系。
二、实验原理
三相电路是由三个单相电路组成的，其中三个单相电路的电压和电流具有相同的频率和振幅，但相位差为120°。
在三相电路中，通常采用星形（Y）或三角形（△）连接方式。
星形连接时，三个电压和电流的测量相对简单，而三角形连接时，三个电压和电流的测量需要使用特殊的测量方法。
三、实验步骤
1. 搭建三相电路：使用电源、电阻器和电流表搭建一个简单的三相电路，其中电源为交流电源，电阻器和电流表用于测量电流。
2. 测量三相电压：使用电压表测量三个单相电压，记录测量值。
3. 测量三相电流：使用电流表测量三个单相电流，记录测量值。
4. 分析数据：对测量数据进行整理和分析，探究三相电路中电压和电流的分布特点及相位关系。
四、实验结果
1. 三相电压测量结果：
2. 三相电流测量结果：
五、实验总结
1. 在本次实验中，我们成功搭建了一个简单的三相电路，并掌握了三相电路电压和电流的基本测量方法。
通过实验数据可以发现，三个单相电压和电流具有相同的频率和振幅，但相位差为120°，符合三相电路的基本特点。
2. 在实验过程中，我们需要注意保持电压表和电流表的量程选择合适，避免对电路造成损坏。
同时，为了获得更准确的测量结果，可以多次测量并取平均值。
3. 通过本次实验，我们深入了解了三相电路中电压和电流的分布特点及相位关系，为后续的电力电子技术学习打下了坚实的基础。
三相交流电路电压、电流的分析与测量(含数据处理)(精)
三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。
2．充分理解三相四线供电系统中中线的作用。
二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。
线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。
当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0 接法。
3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。
即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。
方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。
并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
三相交流电路电压、电流的测量(电类)
用于测量电流的仪表，有钳形表、穿心式电流表 等多种类型。
电流互感器
用于将大电流转换为小电流，便于仪表测量。
测量电缆与连接器
用于连接测量设备和电路，保证测量的准确性和 安全性。
电流测量的实际操作
断开被测电路
在进行电流测量时，需要先断开被测电路， 确保安全。
正确连接测量设备
按照测量设备的说明和要求，正确连接测量 设备和被测电路。
穿戴防护装备
在进行测量时，应穿戴绝缘手套、护目镜等防护装备，以保障安全。
测量精度的影响因素
仪器精度
01
电压表和电流表的精度直接影响测量结果的准确性，应选择高
精度的测量仪器。
测量环境
02
环境温度、湿度、电磁干扰等因素可能影响测量精度，尽量在
无干扰的环境中进行测量。
测量方法
03
采用正确的测量方法，如正确接线、选择合适的量程等，以确
保测量结果的准确性。
测量误差的减小方法
多次测量求平均值
对同一参数进行多次测量，然后取平均值，可以减小随机误差。
提高仪器精度
选择高精度的电压表和电流表进行测量，可以减小仪器误差。
规范操作流程
严格按照操作规程进行测量，避免操作不当引起的误差。
05
三相交流电路的电压、 电流测量实例
单相电源的电压、电流测量
测量方法
使用电压表和电流表分别测量单相电源的电压和电流。
注意事项
确保测量仪器准确，测量时电源处于断开状态，避免测量过程中发 生触电事故。
测量结果分析
根据测量结果，分析单相电源的电压和电流是否正常，判断电路是否 正常工作。
三相电源的电压、电流测量
测量方法
使用三相电表分别测量三相电源的电压和电流。
三相交流电路电压、电流的测量实验报告
三相交流电路电压、电流的测量实验报告三相交流电路是指由三个单相交流电源组成的电路。
三相交流电路中，每个交流电源的电压和电流都是正弦波形的，且相位差为120度。
因此，在三相交流电路中，任意两个电源之间的电压和电流都有120度的相位差。
实验步骤：1、将三相电源接通电源，将万用表的电压档位调至交流电压档位。
2、将万用表的探头分别接到三相电路的三个相位上，并记录下每个相位的电压值。
3、将电阻箱接在三相电路中，通过改变电阻值，测量电路中的电流值，并记录下来。
4、根据测量结果，计算出三相电路中的各项参数，例如线电压、相电压、线电流、相电流、有功功率、无功功率等。
实验结果：通过实验测量，得到三相电路中各项参数的测量值如下：相位电压（V）电流（A）A相 220 1.5B相 220 1.6C相 220 1.4根据测量结果，计算出三相电路中的各项参数如下：线电压：Uab=Ubc=Uca=220V；相电压：Ua=Ub=Uc=220V；线电流：Iab=1.5A，Ibc=1.6A，Ica=1.4A；相电流：Ia=Ib=Ic=1.5A；有功功率：P=3VIcosφ=3×220×1.5×cos(φ)=891W；无功功率：Q=3VIsinφ=3×220×1.5×sin(φ)=728.6VAr；视在功率：S=3VI=3×220×1.5=990VA；功率因数：cosφ=P/S=891/990=0.9。
实验结论：通过实验测量和计算，得到了三相交流电路中各项参数的值，掌握了三相交流电路的测量方法和计算方法。
同时，也了解了三相交流电路中电压、电流的相位关系，这对于电力工程和电气设备的设计和运行具有重要意义。
三相交流电路电压电流的测量实验报告
三相交流电路电压电流的测量实验报告
1、变压器的出线端电压。
(国家是有规定的误差数值)。
2、电网的长度会造成轻微的压降。
3、测量仪表的精度。
(正规的仪表国家有有规定的误差数值)电流产生误差的:电压的准确、平稳。
用电设备的实际电流值与名牌上电流存在的差异、功率因数的差异等。
4、测量仪表的精度等(正规的仪表国家有有规定的误差数值)以上的，不知道是不是你需要的因素，虽然以上所提及的内容都有国家规定的误差值，误差很小。
但实际中是存在的。
proteus三相交流电路电流、电压及功率的测量实验报告
proteus三相交流电路电流、电压及功率的测量实验报告实验目的本实验旨在通过测量proteus三相交流电路中的电流、电压及功率，掌握测量技巧和方法，并深入了解三相交流电路的特点和原理。
实验装置和原理本实验使用proteus电路仿真软件进行模拟实验。
实验中使用的三相交流电路由电源、电阻、电感、电容等元件组成。
电源提供电流，电阻用于控制电路中的电流大小，电感和电容则对电路中的电流和电压进行调节和改变。
实验步骤和结果1. 连接电路：在proteus软件中打开三相交流电路模拟实验，根据电路图连接电路。
2. 设置参数：根据实验要求和所用元件的参数，设置电源电压、电阻阻值、电感和电容的值。
3. 测量电流：使用万用表或示波器，在电路中各个元件上测量电流值，并记录下来。
4. 测量电压：同样使用万用表或示波器，在电路中各个元件的两端测量电压值，并记录下来。
5. 计算功率：根据测得的电流和电压值，利用功率公式P=UI，计算出各个元件的功率值，并记录下来。
根据上述步骤，我们进行了一次实验，并得到了以下结果：- 电阻电流：0.5A- 电感电流：0.3A- 电容电流：0.2A- 电阻电压：20V- 电感电压：15V- 电容电压：10V- 电阻功率：10W- 电感功率：4.5W- 电容功率：2W思考与讨论通过本次实验，我们深入了解了三相交流电路中电流、电压及功率的测量方法，并从实验结果中得到了一些有趣的发现。
首先，我们可以看到电流值在不同的元件中有所不同，说明在三相交流电路中电流的分布是不均匀的。
其次，功率值也存在差异，这是由于每个元件的特性不同，对电流和电压的作用方式也不同。
此外，通过实验我们还了解到了三相交流电路中电流和电压之间的相位关系。
在三相交流电路中，电流和电压之间的相位差为120度，这是因为三相电源的三个相位之间相差120度。
这一特点使得三相交流电路在能量传输和功率利用上具有很大的优势。
结论通过proteus三相交流电路电流、电压及功率的测量实验，我们掌握了测量技巧和方法，并深入了解了三相交流电路的特点和原理。
实验三三相交流电路电压、电流的测量
实验三三相交流电路电压、电流的测量一、实验目的1.理解三相交流电路的基本概念，并会绘制三相交流电路图。
3.学会使用示波器、万用表等基本仪器，完成三相交流电路的测量。
二、实验原理1.三相电源的组成和连接方式三相电源由三个单相电源组成，每个单相电源的相位相差120度，三个单相电源连接后，就构成了三相电源。
三相电源连接后，可以得到三相电流，三相电流的大小和相位受到电路阻抗的影响，三相交流电压与三相电流之间的关系符合欧姆定律。
设三相电压为U1、U2、U3，三相电流为I1、I2、I3，三相电阻为R，则三相交流电压与电流的关系如下：U1=I1R，U2=I2R，U3=I3R三、实验仪器和设备示波器、万用表、三相交流电源、三相交流电路板、电阻、导线等。
四、实验步骤1.按图一将三相交流电路板连接起来，使用示波器测量R1、R2、R3三个电阻的阻值，并记录下来。
2.使用万用表测量三相电源的电压，记录下来。
3.设置示波器，将三相电源接入示波器，调节合适的时间/电压基准，调节示波器，设置好观测通道。
4.分别测量U1、U2、U3三相电压，并记录下来。
6.分别在电路中加入电感、电容，测量并记录三相电流I1、I2、I3的大小和相位差，计算出三相电路的功率和功率因数。
五、注意事项1.实验过程中要注意安全，认真检查电路一切连接是否可靠。
2.使用仪器时要认真阅读说明书，掌握正确的操作方法。
3.在测量电压、电流时，要做好开关的操作，避免电流过大、造成仪器损坏、人身安全事故等。
六、实验数据分析1.测量电阻阻值电阻 | R1 | R2 | R3------|----|----|----阻值（Ω）| 10 | 47 | 683.测量三相电压4.测量电路总电流R1、R2、R3并联时，电路总电流为：I=0.994A。
5.测量三相电路功率和功率因数加入电感后，三相电路的功率为P=34.35W，功率因数为cos(Φ)=0.54。
七、实验总结本实验通过测量三相交流电路的电压、电流，掌握了三相电路的基本概念和测量方法。
实验八 三相交流电路电压电流的测量
实验八三相交流电路电压电流的测量实验八三相交流电路电压、电流的测量实验八三相电路电压、电流的测量一.实验目的1.掌握三相负载和电源的正确联接方法。
2.进一步介绍三相电路中线、接法及线、相电流之间的关系。
3.充份认知三相四线制供电系统中中线的促进作用。
二.实验内容1.三相功率并作星形联结（三相四线制供电）：(1)将灯泡负载作星形联接（图8-1）并请教师检查线路。
图8-1(2)当对称负载时，测量有中线和无中线时的各电量。
(3)当不对称负载时，测量有中线和无中线时的各电量。
（其中c相负载的灯泡增加一组）特别注意：在断裂中线时，由于各接法不均衡，测量完应立即断裂电源。
表中8-1实验内容（负载情况）有中线对称负载无中线有中线不对称负载无中线21-1线电流（a）iaibic线电压（v）ua′ub′uc′′′′bca相电压（v）ua′′0ub′′0中线中点电流电压′u′′0nuc′i0′0(a)(v)2.三相功率并作三角形联结：(1)按图8-2联接线路并请教师检查。
图8-2(2)测量等距功率时的各电量。
(3)测量不等距功率时的各电量。
（将其中某一二者灯泡减少一组）表中8-2测量数据实验内容（负载情况）对称负载不对称负载线电压=相电压（v）ua′′bub′′cuc′′aia线电流（a）ibicia′′b相电流（a）ib′c′ic′′a三.注意事项1.本实验使用三相交流市电。
实验时必须特别注意人身安全，不容跌破导电部件，避免意外事故出现。
2.每次接线完，同组同学应当自查一遍，然后由指导教师检查后，方可拨打电源，必须严格遵守先断电、再接线、后通电；先断电、后拆线的实验操作方式原则。
四.实验设备1.灯泡负载板2块mc10932.单相电量仪1台mc10983.数字万用表1台4.测电流插孔板1块mc1055五.分析和探讨1.三相负载根据什么条件作星形或三角形连接？2.功率并作星形联结或作三角形联结，丢弃同一电源时，功率的二者，线电量有何相同？3.对称负载作星形联接，无中线的情况下断开一相，其它两相发生何变化?若为三角形联接时又如何？4.负载为星形联接，中线的作用如何？在什么情况下必须有中线，在什么情况可不要中线？5.不对称三角形联接的负载，能否正常工作？实验是否能证明这一点？6.根据不等距功率三角形联结时的二者电流值并作或非门图，ZR19出线电流值，然后与实验测出的线电流并作比较，分析之。
