钳形电流表测量原理及使用方法
fluke钳形电流表算法
fluke钳形电流表算法

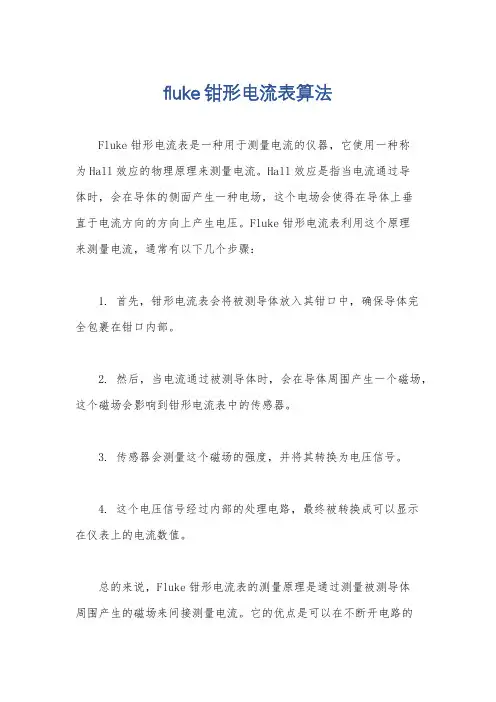

Fluke钳形电流表是一种用于测量电流的仪器，它使用一种称
为Hall效应的物理原理来测量电流。
Hall效应是指当电流通过导
体时，会在导体的侧面产生一种电场，这个电场会使得在导体上垂
直于电流方向的方向上产生电压。
Fluke钳形电流表利用这个原理
来测量电流，通常有以下几个步骤：
1. 首先，钳形电流表会将被测导体放入其钳口中，确保导体完
全包裹在钳口内部。
2. 然后，当电流通过被测导体时，会在导体周围产生一个磁场，这个磁场会影响到钳形电流表中的传感器。
3. 传感器会测量这个磁场的强度，并将其转换为电压信号。
4. 这个电压信号经过内部的处理电路，最终被转换成可以显示
在仪表上的电流数值。
总的来说，Fluke钳形电流表的测量原理是通过测量被测导体
周围产生的磁场来间接测量电流。
它的优点是可以在不断开电路的
情况下进行测量，操作方便，精度高。
当然，在使用过程中需要注意一些影响测量精度的因素，比如外部磁场的干扰、导体位置不当等，以确保测量结果的准确性。
希望这个回答能够满足你的需求，如果还有其他问题，欢迎继续提问。
钳型电流表的使用方法
钳型电流表的使用方法钳型电流表的原理及使用方法:钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
下面是小编整理的关于电流表的使用方法，欢迎阅读。
钳型电流表的原理及使用方法钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1.结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2.使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。
(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程/ 满偏×匝数(4)测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
(5)测量完毕，要将转换开关放在最在量程处。
3.注意事项(1)被测线路的电压要低于钳表的额定电压。
(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
(3)钳口要闭合紧密不能带电换量程。
普通电流表的使用规则①电流表要串联在电路中(否则短路。
②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转。
);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。
);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。
若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。
).电流表读数:1.看清量程2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为0.02A)3.看清表针停留位置(一定从正面观察)--使用前的准备:1.校零,用平口改锥调整校零按钮.2.选用量程{用经验估计或采用试触法}。
钳形电流表原理和使用方法
钳形电流表原理和使用方法一、钳形电流表的工作原理：钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。
穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。
从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。
钳形表可以通过转换开关的拨档，改换不同的量程。
但拨档时不允许带电进行操作。
钳形表一般准确度不高，通常为2.5~5级。
为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
二、钳形电流表的使用方法：1、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。
根据电动机功率估计额定电流，以选择表的量程。
2、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。
3、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。
此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。
4、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
5、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
6、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。
7、测量运行中笼型异步电动机工作电流。
根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。
8、测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题，即三相电流不平衡是否超过10%的限度。
指针式钳形电流表的测量原理和使用方法
指针式钳形电流表的测量原理和使用方法
摘要: 钳形电流表一般可分为磁电式和电磁式两类。
其中测量工频交流电的是磁电式，而电磁式为交、直流两用式。
本文主要介绍磁电式钳形电流
表的测量原理和使用方法。
1．磁电式钳形电流表结构
磁电式钳形电流表主要由一个特殊电流互感器、一个整流磁电系电流表及内部线路等组成。
一般常见的型号为：T301 型和T302 型。
T301 型钳形电流表只能测量交流电流，而T302 型即可测交流电流也可测交流电压。
还有
交、直流两用袖珍钳形电流表，如：MG20、MG26、MG36 等型号。
T301 型钳形表外形如图1 所示。
它的准确度为2．5 级，电流量程为：10 A、50 A、250 A、1000 A。
2．钳形电流表的工作原理
钳形电流表的工作原理是：建立在电流互感器工作原理的基础上的，当握紧钳形电流表扳手时，电流互感器的铁心可以张开，被测电流的导线进入钳
口内部作为电流互感器的一次绕组。
当放松扳手铁心闭合后，根据互感器的
原理而在其二次绕组上产生感应电流，电流表指针偏转，从而指示出被测电
流的数值。
叙述钳形电流表法的原理和注意事项
叙述钳形电流表法的原理和注意事项【叙述钳形电流表法的原理和注意事项】1. 引言钳形电流表（Current Clamp）是一种能够非接触测量电流的仪器，它主要应用于工业、电力以及电子领域。
钳形电流表的原理基于电磁感应定律，它通过感应外部电流产生的磁场来测量电流的大小。
本文将对钳形电流表的原理和注意事项进行叙述和解析，以帮助读者更好地理解和使用这一仪器。
2. 钳形电流表的原理钳形电流表利用电磁感应定律，通过感应外部电流所产生的磁场来测量电流的大小。
其原理可以概括为以下几个步骤：2.1 电磁感应当电流通过导线时，会产生一个围绕导线的磁场。
该磁场的强度与电流的大小成正比。
2.2 钳形电流表的感应线圈钳形电流表内部有一个感应线圈，该线圈由铁心包围，可以感应到外部电流通过导线所产生的磁场。
2.3 磁场的感应电动势通过 Faraday 定律，感应线圈所感应到的磁场会在线圈内产生感应电动势(Electromotive Force, EMF)。
2.4 计算电流利用感应电动势可得到外部电流的大小，从而实现对电流的非接触测量。
3. 注意事项在使用钳形电流表时，需要注意以下几点：3.1 钳形电流表的选择在选择钳形电流表时，需要考虑所需测量电流的范围、精度和表头的大小等因素。
合理的选择可以提高测量的准确性和效率。
3.2 正确使用钳形电流表在使用钳形电流表时，应确保将测量对象完全放入钳形电流表内，以确保测量的准确性和稳定性。
还需要注意测量对象是否处于正常工作状态，避免对测量结果产生误导。
3.3 温度和湿度的影响钳形电流表的使用环境也会对测量结果产生影响。
在高温或高湿度环境下，钳形电流表可能会受到电气绝缘能力的影响，从而导致测量结果的偏差。
4. 结论与个人观点钳形电流表作为一种用于非接触测量电流的仪器，在现代工业和电力领域有着广泛的应用。
通过电磁感应原理，它能够方便、快速地测量电流的大小，不仅提高了测量的准确性，也降低了测量的难度。
钳形电流表的原理及其使用
三 钳形 表 的正确 使 用 １ 感 器式 将 被测导 线钳入钳 口 的 中央位 置， 以提高测 量的准确度 ； 测量结 束后， 以便下次 安全使用。 钳形 电流 表、 电磁 系钳 形 电流 表、 数字式钳 形电流表 三大类 。 其 中互感 应将量程 开关扳到最 大量程位 置， 器式 钳形 电流 表 由电流互 感器和 带 整流装 置的 磁电系表 头组 成 。 电磁 系钳 形 电流表 是 由一只电磁 式 电流表 和一 只穿心式 电流 互感 器组成， 穿心 式 电流 互 感 器的 二 次 绕组 缠绕 在铁 芯上且与 电流表
科 攘 奄
钳形电流表的原理及其使用
冯秋 雯 国网黑龙江省电力有 限公司哈尔滨供电公司检修试验Ｔ Ｎ 黑龙江哈尔滨
１ ５ ０ ０ ０ ０
钳形电流表 上指示 感应 电流的读 数。 测量结束后 ， 应 将量程 开关 【 摘 要】钳形 电 流 表是电机运行 和维修工作 中 最常用的测量仪表之 力线 ， 以便 下次 安全使用 。 （ ４ ） 当被测 电路 电流 太小 ， 即使 特别是 自 该表增加 了 测量交、 直 流电 压和直流电阻以及电源频率等功能 扳 到最大量程 位置 ， 在 最低量程挡 指针偏转 角都 不大 时， 为使读 数准确 ， 在 条件允许的情况 后， 其用途则更为广泛 。 下， 可将被测 导线在钳 口部分 的铁芯上多绕几 圈后 进行测量 ， 被 测实际 【 关键 词ｌ 钳 形电 流 表； 原理 ； 使用
一
．
流器 、 转换 开 关、 桥 式整 流电路 、 直流 电流表 、 仪表盘和指 针组成 。 钳 形电 流表 是 根据 串芯式 电流 互 感 器的原 理工作的 。 当测量带 有负 载 的导线 上的 电流时 ， 穿入钳 口里 面 的导 线 相 当于电 流互 感 器的 一 次 绕组 ， 导 线中流过的 电流 在电流 互 感器的铁 芯中产生 磁通 ， 使得 绕 在 铁 芯上 的二 次绕 组 感应 出交 流 电流 ， 经二极管桥式 整流变换成 直 流 电流， 使直流 电流表的 指针向右 偏 转， 得 出测量 结果 。 测 量过 程 中
毫安级过程钳形电流表
毫安级过程钳形电流表（Milliamp Process Clamp Meter）是一种用于测量非侵入式直流（DC）和交流（AC）电流的便携式电测仪器。
它可以测量电流信号，而无需在电路中断开或与电路直接接触。
以下是钳形电流表的详细介绍：
1. 使用和原理：钳形电流表通过将测量对象的电路通过钳形传感器中的电流线圈，利用法拉第电磁感应的原理，将电流信号转换成测量值。
使用者只需将钳形传感器合适地夹在电路上即可读取测量结果。
2. 便携性：毫安级过程钳形电流表通常为手持式设计，体积小巧轻便，方便携带。
它们通常有一个清晰易读的数字显示屏，并带有功能按键，用于选择测量范围、切换电流类型和进行其他设置。
3. 测量范围：毫安级过程钳形电流表的测量范围通常从几毫安（mA）到几十毫安（mA）不等。
这使得它们非常适合测量低电流信号，例如控制回路、传感器和设备的工作电流。
4. 多功能性：除了电流测量外，一些毫安级过程钳形电流表还具有其他功能，如电压测量、电阻测量、频率测量、温度测量等。
这些功能使它们成为在现场测量、调试和故障排除过程中的多用途工具。
5. 安全性：毫安级过程钳形电流表通常具有用于保护用户和仪器的安全功能，例如电流过载保护、输入阻抗保护和外壳绝缘等。
但作为使用者，也应遵循正确的操作程序，确保自身和电路的安全。
需要注意的是，不同品牌和型号的毫安级过程钳形电流表可能具有不同的功能和规格。
因此，在购买和使用之前，请仔细阅读使用说明书，并根据需要选择适合的规格和性能的仪器。
另外，如果需要更详细的技术规格和功能，请参考具体的产品文档或咨询制造商或供应商。
钳形万用表的使用方法
钳形万用表的使用方法钳形万用表是一种常见的电子测试仪器，能够测量电压、电流、电阻等电学量，广泛应用于电工、电子、机械等领域。
本文将介绍钳形万用表的基本原理、使用方法和注意事项，希望能为读者提供帮助。
一、钳形万用表的基本原理钳形万用表是一种非接触式的电流表，其基本原理是利用安培定理和法拉第电磁感应定律。
当电流通过一条导线时，会在导线周围产生一个磁场，钳形万用表的感应线圈可以感应这个磁场，并将其转换成电压信号，从而实现电流测量。
由于钳形万用表不需要接触测量对象，因此可以避免破坏测量对象的表面，同时也减少了安全风险。
二、钳形万用表的使用方法1. 准备工作在使用钳形万用表之前，首先需要检查电池电量是否充足。
如果电池电量不足，可能会导致测量结果不准确，甚至无法工作。
此外，还需要根据测量对象的电学特性选择合适的测量模式和量程。
2. 测量电压测量电压时，需要将钳形万用表的感应线圈夹在待测电路的一根导线上，确保线圈与导线垂直，并将测量模式设置为电压模式。
此时，钳形万用表会显示待测电路的电压值。
需要注意的是，在测量直流电压时，需要将红色测试针连接到正极，黑色测试针连接到负极；在测量交流电压时，不需要区分正负极。
3. 测量电流测量电流时，需要将待测电路的一根导线夹在钳形万用表的感应线圈中，并将测量模式设置为电流模式。
此时，钳形万用表会显示待测电路的电流值。
需要注意的是，在测量电流时，不能将感应线圈夹在整个电路中，否则会导致测量结果不准确，甚至损坏钳形万用表。
4. 测量电阻测量电阻时，需要将待测电路的两个接口分别连接到钳形万用表的两个测试针上，并将测量模式设置为电阻模式。
此时，钳形万用表会显示待测电路的电阻值。
需要注意的是，在测量电阻时，需要将待测电路断开，并确保待测电路没有电压和电流。
三、钳形万用表的注意事项1. 安全第一钳形万用表涉及到电学量的测量，因此需要注意安全。
在使用钳形万用表时，需要确保测量对象的电压和电流不超过钳形万用表的额定值，否则会导致钳形万用表损坏或者安全事故。
钳形电流表的正确使用方法以及注意事项
概述“钳形电流表“简称“钳表”，它是一种不需要断开线路就可以直接测量交流电路的携带式仪表。
有些钳表采用霍尔感应原理，甚至还可以测量直流电流。
钳表插上表笔，可变身为一个数字万用表。
这样一来，钳表不仅可以在不断开电源的情况下测交直流电流，还可以测量电压、电阻、电容、温度等。
因钳表比万用表还实用，携带也方便，所以得到了广泛应用。
工作原理首先我们要简单了解一下钳表的工作原理，这对我们正确使用钳表非常有帮助。
再来简单介绍一下钳表的工作原理，下图是钳表的原理简图：图示钳表原理图从上图可以看出，钳表的工作部分实际上就是由一个开口式电流互感器和一个电流表组成。
当被测电线从电流互感器中穿过时，被测电线电流产生的磁场会在电流互感器上感应出电流，然后通过电流表显示出来。
被测电线电流越大，产生的磁场越强，从而在电流互感器上感应出来的电流越大，电流表读数也越大。
使用方法：1 . 检查钳表外观十分破损，钳口是否能闭合紧密。
（如果外观破损，严禁使用）2 . 根据被测电线电流大小来选择合适量程（如果不知道电流大小，就用最大档先测一下，然后再换到相应档位）3 . 打开钳口，将被测导线放入钳口中央。
（注意，导线不需要剥皮）然后松开手指，让钳表自动闭合4 . 读数5 . 读数完毕，打开钳口，拿出被测导线，并把档位置于关闭状态。
图示钳表测量方法钳表使用注意事项：1. 测电流时，每次只测一根导线或者同一相的电流。
如果一次测两条线，那么测出来的结果是两条导线的电流之和。
（注意：电流不仅有大小还有方向；如果电流方向相反，那么总电流为两个电流数值相减）例如：当你同时测灯泡的零线和火线时，由于零火线电流大小相等、方向相反，产生的磁场完全抵消。
所以测出来的结果应该为零。
图示钳表测零火线如果测出来的结果不为零，那么说明灯零线和火线的电流大小不相等，说明灯的零线或者火线有电流流向其他地方。
比如：漏电。
漏电保护装置里的零序互感器就是根据这个原理来判断设备是否漏电。
钳形电流表原理及使用
钳形电流表原理及使用一、钳形电流表的结构及原理1、钳形电流表的组成钳形电流表与普通电流表不同，它由电流互感器和电流表组成。
可在不断开电路的情况下测量负荷电流。
但只限于在被测线路电压不超过500V的情况下使用。
2、原理简介简单的说钳形电流表就是利用电磁感应的原理，被测导线相当于带电主线圈，钳口相当于铁芯。
钳口卡住导线时，带电导线有电流通过时。
导线自身产生的磁场，感应到钳口的铁芯，使铁芯内部产生磁通。
而电流表铁芯上面还缠绕着一个副线圈，磁通会使副线圈也产生一个磁通，在铁芯内部两个磁通相互阻碍。
这时会使副线圈两端产生一个与主线圈，有变比倍率的电流数据。
这个数据在经电流表内部集成电路处理就会在电表上面的显示屏上面读出导线（也就是主线圈）所流过的电流的大小数据。
二、使用方法1 测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。
钳口应清洁、无锈，闭合后无明显的缝隙。
2 测量时，应先估计被测电流大小，选择适当量程。
若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。
转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行，以免损坏仪表。
3 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。
另外正常测量时不可同时钳住两根导线。
4 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。
5 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。
三、注意事项1 被测线路的电压要低于钳表的额定电压。
2 测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
3 钳口要闭合紧密不能带电换量程。
钳形电流表的原理及其使用
钳形电流表的原理及其使用.、八、一前言钳形电流表的主要部件是一个穿心式电流互感器。
测量时，将钳形电流表的磁铁套在被测导线上，形成1 匝的一次线圈，根据电磁感应原理，二次线圈中便会产生感应电流，与二次线圈相连的电流表指针便会发生偏转，指示出线路中电流的数值。
一、钳形电流表的工作原理电流表主要由电流互感器、分流器、转换开关、桥式整流电路、直流电流表、仪表盘和指针组成。
钳形电流表是根据串芯式电流互感器的原理工作的。
当测量带有负载的导线上的电流时，穿入钳口里面的导线相当于电流互感器的一次绕组，导线中流过的电流在电流互感器的铁芯中产生磁通，使得绕在铁芯上的二次绕组感应出交流电流，经二极管桥式整流变换成直流电流，使直流电流表的指针向右偏转，得出测量结果。
测量过程中量程大小的转换是由转换开关切换至分流器不同的分流电阻完成的，原理图如图1 所示。
二、钳形电流表的分类与结构钳形电流表可分为互感器式钳形电流表、电磁系钳形电流表、数字式钳形电流表三大类。
其中互感器式钳形电流表由电流互感器和带整流装置的磁电系表头组成。
电磁系钳形电流表是由一只电磁式电流表和一只穿心式电流互感器组成，穿心式电流互感器的二次绕组缠绕在铁芯上且与电流表相连，它的一次绕组即为穿过互感器中心的被测导线，旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳入被测导线，如图 1 所示。
数字式钳形电流表由二部分组成，其一是输入与变换部分，它的作用是采集信号；其二是A/D 转换电路与显示部分。
三、钳形表的正确使用1. 钳形表的一般使用方法（1）调零。
在测量电流前，表针应该指向零位，否则，应用螺钉旋具调整表头上的调零螺钉使表针指向零位，以提高读数的准确度；（2）选择量程。
使用钳形电流表时要正确选择量程。
测量前应估计被测电流的大小，选择合适的量程。
若无法估算电流的大小，应先选择大的量程范围，再选择合适的量程，但决不可用小量程挡去测量大电流；（3）测量电流。
常用仪器仪表使用 钳形电流表
主要培训内容
钳形电流表基本知识、使用、维护注意事项。
钳形电流表
一、 钳形电流表的基本结构
钳形电流表简称钳形表。其工作部分主要由一只 电磁式电流表和穿心式电流互感器组成。穿心式电流互 感器铁心制成活动开口，且成钳形，故名钳形电流表， 如下图所示。穿心式电流互感器的副边绕组缠绕在铁心 上且与交流电流表相连，它的原边绕组即为穿过互感器 中心的被测导线。旋钮实际上是一个量程选择开关，扳 手的作用是开合穿心式互感器铁心的可动部分，以便使 其钳入被测导线。
读数＝指示值×量程 / 满偏×匝数
钳形电流表
6、测量时，应使被测导线置于钳口内中心位置，以利于 减小测量误差。
7、钳形表不用时，应将量程选择旋钮旋至最高量程挡， 以免下次使用时，不慎损坏仪表。
钳形电流表
四、钳形电流表的保养
钳型电流表需按照以下要求进行保养： 1、严格按说明书要求，在温度、湿度、粉尘、振动、电
钳形电流表
钳形电流表
二、钳形电流表的工作原理
测量电流时，按动扳手，打开钳口，将被测载流 导线置于穿心式电流互感器的中间，当被测导线中有交 变电流通过时，交流电流的磁通在互感器副边绕组中感 应出电流，该电流通过电磁式电流表的线圈，使指针发 生偏转，在表盘标度尺上指出被测电流值。
钳形电流表
钳形电流表
谢谢
钳形电流表
4、测量时，量程选择旋钮应置于适当位置，以便在测量 时使指针超过中间刻度，以减少测量误差。如事先不知 道被测电路电流的大小，可先将量程选择旋钮置于高 挡，然后再根据指针偏转情况将量程旋钮调整到合适位 置。 5、当被测电路电流太小，即使在最低量程挡指针偏转角 都不大时，为提高测量精确度，可将被测导线绕几匝， 匝数要以钳口中央的匝数为准。
叙述钳形电流表法的原理和注意事项
叙述钳形电流表法的原理和注意事项1. 引言钳形电流表法是一种用于测量交流电流的仪器，它适用于需要非接触式测量电流的场合，同时也可以测量直流电流。
钳形电流表法的原理和注意事项对于电气工程师和相关领域的专业人士来说都是非常重要的知识，本文将从深度和广度的角度来探讨这一主题。
2. 原理钳形电流表法的原理是基于安培环路定律和法拉第感应定律，通过在被测电流导线周围布置一个磁场传感器，测量感应在磁场传感器上的感应电动势，进而确定被测电流的大小。
其基本原理可以用以下公式表示：\[ I = \frac{Φ}{Φt} \times k \]其中，I表示被测电流的大小，Φ表示磁通量，Φt表示单位时间内磁通量的变化率，k为传感器的比例系数。
3. 注意事项在使用钳形电流表法进行测量时，有一些注意事项需要特别关注。
要确保被测电流导线完全包围在磁场传感器内部，以确保测量的准确性。
在测量直流电流时，要特别注意磁场传感器的极性，以避免测量错误。
还需要注意测量范围、分辨率和精度等参数的选择，以确保测量结果的可靠性和准确性。
4. 深入探讨钳形电流表法在实际应用中有着广泛的用途，例如在电力系统的故障检测、电网负荷分析、电能质量监测等方面都有着重要的作用。
在工程实践中，钳形电流表法的准确性和稳定性对于保障电力系统的安全稳定运行至关重要。
除了了解其原理和注意事项，还需要对其在不同场合的实际应用进行深入的探讨，以进一步提高专业技能和应用水平。
5. 总结与回顾钳形电流表法作为一种重要的电流测量方法，具有原理简单、测量方便、准确性高等优点，在电气工程领域得到广泛应用。
在实际工程应用中，我们需要深入理解其原理和注意事项，并结合实际问题进行分析和应用，以提高自身的专业能力和水平。
6. 个人观点在我看来，钳形电流表法作为一种测量方法，具有很大的实用性和价值，尤其是在现代电气工程领域。
通过深入学习和实践，我相信可以充分发挥其优势，为电力系统的安全稳定运行做出更大的贡献。
钳形电流表的使用方法
钳形电流表的使用方法钳形电流表是一种常用的电气测量仪器，广泛应用于各种工业和实验室环境中。
它的使用方法相对简单，下面我将详细介绍一下。
首先，使用钳形电流表之前，我们需要确保自己具备一定的电气知识，并且对安全操作有一定的了解。
如果对电气知识不够了解或者不具备相关经验，请不要轻易尝试使用钳形电流表，以免发生安全事故。
接下来，我们需要了解钳形电流表的基本结构和工作原理。
钳形电流表有一个开口，可以将电流导线放入其中进行测量。
它利用电磁感应的原理，通过测量导线周围的磁场强度来确定电流的大小。
在具体使用钳形电流表之前，我们需要先选择合适的量程。
钳形电流表一般有不同的量程可选，我们需要根据实际测量的电流大小选择合适的量程，以确保测量的准确性和安全性。
在开始测量之前，我们需要先将钳形电流表打开，并将测量头对准待测电流导线。
然后，轻轻地将导线放入钳口中，确保导线可以完全进入，并且钳口能够牢固地夹住导线。
同时，也要确保导线没有任何与电流无关的金属器件附近，以避免干扰测量。
当我们准备好后，可以通过读取钳形电流表上的数字显示来获得测量结果。
钳形电流表上一般会有一个数字显示屏，显示出测量的电流数值。
同时，也需要注意观察电流的正负方向，以避免读数错误。
在测量结束后，我们需要将钳形电流表正确地关闭，并将电流导线从钳口中取出。
在操作过程中，一定要小心轻柔，避免损坏钳形电流表或者受伤。
此外，钳形电流表的使用还需要注意以下几点。
首先，在操作过程中要避免与其他导线或金属接触，以免产生误差。
其次，测量过程中，要保持稳定的电源供应，以确保测量的准确性。
最后，使用钳形电流表进行高电压电流测量时，必须采取额外的安全防护措施，以确保操作人员的人身安全。
总之，钳形电流表作为一种常用的电气测量仪器，在正确使用的前提下，可以方便、快捷地测量电流。
但是，在使用之前，我们需要具备一定的电气知识，并且了解安全操作规范。
通过正确的使用方法，我们可以在实际工作和实验中，更加准确地测量电流值，提高工作效率和安全性。
钳形电流表的工作原理和操作使用是怎样的
钳形电流表的工作原理和操作使用是怎样的钳形电流表是一种便携式的测试仪器，用于测量交流电路中的电流。
它的工作原理基于法拉第电磁感应定律，即通过一个导体的磁通量随时间的变化，会在导体周围产生电动势。
钳形电流表通过将待测电路中的导线夹入其钳口中，测量钳口内形成的磁场强度，从而计算出通过导线的电流大小。
下面将详细介绍钳形电流表的工作原理和操作使用。
工作原理钳形电流表是一种使用磁力计（Hall效应传感器）来进行电流测量的仪器。
磁力计是指一种永磁钢和一个半导体芯片组成的传感器，当电流通过通过被测试导线时，它会产生一个磁场，这个磁场会引起芯片中的电子运动方向的改变，从而改变电子的浓度。
芯片输出对应于这个电流的电压。
在使用钳形电流表时，我们先要将它的钳口张开，然后将待测的电线夹入其中。
由于电线中通过的电流会产生一个磁场，这个磁场通过磁力计会引起半导体中的电子浓度发生变化，最终产生一定的电势差。
钳形电流表测量出这个电势差后，就可以根据磁力计的灵敏度将电势差转换成电流强度，从而得知待测电路中通过导线的电流大小。
操作使用在进行钳形电流表的操作使用时，我们需要注意以下几点：1. 选择合适的量程在使用钳形电流表对电流进行测量时，我们需要根据待测电路的电流变化范围选择合适的量程。
如果选取了过高的量程，可能会导致无法准确测量出小电流，如果量程过小，可能会出现量程溢出的现象。
一般来说，对于需测量的电流范围，选择比范围稍微高一些的量程是一种比较稳妥的方式。
2. 对钳口进行正确接线钳形电流表的测量精度和钳口接线的质量密切相关。
因此，在使用钳形电流表时，必须确保接线正确、牢固。
通常，我们最好将被测量电流的线路尽可能贴近钳口中心，以确保电流的强度足够大，从而提高测量的精度。
3. 正确使用钳形电流表钳形电流表是一种非常精密的测量仪器，在使用时需要正确、规范操作，以保证测量的准确性。
例如，我们需要将钳形电流表垂直于待测的导线，并且确保导线穿过钳口的整个槽。
钳形电流表
钳形电流表的原理：钳型电流表的原理是基于电流互感器的工作原理。
当松开扳手的铁心闭合时，感应电流将根据变压器的原理在次级绕组上产生，电流表的指针会偏转以指示测得的电流值。
紧紧握住钳式电流表扳手后，可以打开电流互感器的铁心，将被测电流的导体作为电流互感器的初级绕组进入钳口。
需要注意的是：由于钳形电流表的原理是基于变压器的原理，因此铁心是否紧密闭合以及是否残留大量的磁通对测量结果有很大的影响。
当测量小电流时，测量误差将增加。
此时，可以将被测导体缠绕在磁芯上数次，以改变变压器的电流比，以增加电流范围。
钳形电流表的用途：1.首先，应正确选择钳型电流表的电压电平，并检查外观绝缘，看是否损坏，指针是否灵活摆动，钳口是否生锈。
根据电动机功率估算额定电流，以选择电表的量程。
2.在使用钳形电流表之前，请仔细阅读手册，以确保它是交流还是交流-直流两用钳形电流表。
3.由于钳形电流表的精度较低，因此可以使用以下方法来测量小电流：首先，将要测量的电路的线绕起来，然后将其放入钳形表的钳口中进行测量。
此时，钳形表指示的电流值不是测量的实际值，实际电流应为钳形表的读数除以绕线匝数。
4.钳式仪表的钳口在测量过程中应紧紧关闭。
如果关闭后有噪音，可以再次打开钳口。
如果仍然无法消除噪音，请检查磁路上的每个接头表面是否光滑清洁，并在有灰尘时擦拭干净。
5.钳形表一次只能测量一个相线的电流。
被测导体应放置在钳位窗口的中央，多相导体不能被钳位到测量窗口中。
6.被测电路的电压不应超过钳形表上指示的值，否则容易引起接地事故或触电危险。
7.测量了笼型异步电动机的工作电流。
根据目前的情况，我们可以检查判断电动机是否正常工作，以确保电动机的安全运行并延长其使用寿命。
8.测量时，可以每相或三相测量一次。
此时，电表上的数字应为零（因为三相电流相量之和为零）。
当钳口中有两条相线时，仪表上显示的值为第三相的当前值。
通过测量各相的电流，可以判断电动机是否有过载现象（测得的电流超过额定电流），电动机内部或其他形式（供电方式）是否存在电源电压问题，即三相电流不平衡超过10％的极限。
钳形电流表选择挡位的方法
钳形电流表选择挡位的方法钳形电流表是一种常用的电测仪器，可以用来测量电路中的电流大小。
在使用钳形电流表时，正确选择挡位非常重要，可以确保测量结果的准确性和安全性。
本文将介绍钳形电流表选择挡位的方法。
一、了解钳形电流表的基本原理钳形电流表是一种非接触式电流表，它利用磁感应原理测量电流大小。
当电流通过被测导线时，会在周围产生一个磁场，钳形电流表可以感应到这个磁场并测量出电流大小。
因此，钳形电流表的使用不会对电路产生影响，也不需要断开电路。
二、选择合适的挡位钳形电流表一般有多个挡位，每个挡位的量程不同。
选择合适的挡位可以确保测量结果的准确性和安全性。
1. 了解被测电路的电流范围在选择挡位之前，需要了解被测电路的电流范围。
如果被测电路的电流范围超过了钳形电流表的量程，会导致测量结果不准确，甚至会损坏钳形电流表。
因此，需要根据被测电路的电流范围选择合适的挡位。
2. 选择合适的量程选择合适的量程可以确保测量结果的准确性和安全性。
如果选择的量程过小，会导致钳形电流表显示的数值不够精确，而如果选择的量程过大，可能会导致钳形电流表的烧毁。
因此，需要根据被测电路的电流范围选择合适的量程。
3. 根据测量目的选择挡位在选择挡位时，还需要考虑测量目的。
如果只是简单地测量电路中的电流大小，可以选择最小的挡位。
但是，如果需要对电路进行更详细的分析，需要选择更高的挡位。
三、正确使用钳形电流表在选择好合适的挡位之后，需要正确使用钳形电流表，以确保测量结果的准确性和安全性。
1. 将钳形电流表打开在使用钳形电流表之前，需要将其打开。
打开钳形电流表时，应该注意电池电量是否充足，以确保钳形电流表可以正常工作。
2. 将钳形电流表夹在被测导线上将钳形电流表夹在被测导线上时，需要注意夹持的位置。
应该将钳形电流表夹在导线的中央位置，以确保测量结果的准确性。
3. 读取测量结果在将钳形电流表夹在被测导线上后，可以读取测量结果。
需要注意的是，钳形电流表的读数应该是稳定的，不应该有明显的波动。
钳形电流表选择挡位的方法
钳形电流表选择挡位的方法
钳形电流表是一种用于测量电路中电流的工具，它的优点在于可以不用断电就能够测量电路中的电流，从而提高了工作效率。
但是，在使用钳形电流表时，我们需要选择合适的挡位，才能保证测量结果的准确性。
下面，本文将介绍钳形电流表选择挡位的方法。
一、了解钳形电流表的基本原理
在选择钳形电流表的挡位之前，我们需要先了解钳形电流表的基本原理。
钳形电流表是根据法拉第电磁感应定律来工作的，即当电流通过一个导体时，会产生一个磁场，钳形电流表通过感应这个磁场来测量电流的大小。
二、选择合适的钳形电流表
在选择钳形电流表时，我们需要根据需要测量的电流范围来选择合适的钳形电流表。
一般来说，钳形电流表的测量范围有几个档位，比如0-10A、0-20A、0-50A等等，我们需要根据需要选择合适的档位进行测量。
三、选择合适的挡位
在选择钳形电流表的挡位时，我们需要根据需要测量的电流大小来选择合适的挡位。
一般来说，钳形电流表的挡位有几个档位，比如2A、20A、200A、1000A等等，我们需要根据需要选择合适的挡位进行测量。
四、注意保护钳形电流表
在使用钳形电流表时，我们需要注意保护钳形电流表，避免出现
短路等情况。
一般来说，钳形电流表的接线需要正确，避免接反或接错，同时还需要注意测量电路中的电压和电阻，以免对钳形电流表造成损坏。
五、总结
选择合适的钳形电流表挡位是保证测量结果准确的关键，我们需要根据需要测量的电流范围和大小来选择合适的钳形电流表和挡位，同时还需要注意保护钳形电流表，避免出现短路等情况。
只有做到这些，才能保证钳形电流表的正常工作和测量结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钳形电流表测量原理及使用方法
钳形电流表一般可分为磁电式和电磁式两类。
其中测量工频交流电的是磁电式，而电磁式为交、直流两用式。
本文主要介绍磁电式钳形电流表的测量原理和使用方法。
1．磁电式钳形电流表结构
磁电式钳形电流表主要由一个特殊电流互感器、一个整流磁电系电流表及内部线路等组成。
一般常见的型号为：T301型和T302型。
T301型钳形电流表只能测量交流电流，而T302型即可测交流电流也可测交流电压。
还有交、直流两用袖珍钳形电流表，如：MG20、MG26、MG36等型号。
T301型钳形表外形如图1所示。
它的准确度为2．5级，电流量程为：10 A、50 A、250 A、1000 A。
2．钳形电流表的工作原理
钳形电流表的工作原理是：建立在电流互感器工作原理的基础上的，当握紧钳形电流表扳手时，电流互感器的铁心可以张开，被测电流的导线进入钳口内部作为电流互感器的一次绕组。
当放松扳手铁心闭合后，根据互感器的原理而在其二次绕组上产生感应电流，电流表指针偏转，从而指示出被测电流的数值。
值得注意的是：由于其原理是利用互感器的原理，所以铁心是否闭合紧密，是否有大量剩磁，对测量结果影响很大，当测量较小电流时，会使得测量误差增大。
这时，可将被测导线在铁心上多绕几圈来改变互感器的电流比，以增大电流量程。
此时，被测电流Ix应为：
式中，Ia为电流表上读数；N为缠绕的圈数。
3．钳形电流表的使用步骤
(1)根据被测电流的种类电压等级正确选择钳形电流表。
一般交流500 V以下的线路，选用T301型。
测量高压线路的电流时，应选用与其电压等级相符的高压
钳形电流表。
(2)正确检查钳形电流表的外观情况，钳口闭合情况及表头情况等是否正常。
若指针没在零位，应进行机械调零。
(3)根据被测电流大小来选择合适的钳型电流表的量程。
选择的量程应稍大于被测电流数值。
若不知道被测电流的大小，应先选用最大量程估测。
(4)正确测量。
测量时，应按紧扳手，使钳口张开。
将被测导线放入钳口中央，松开扳手并使钳口闭合紧密。
(5)读数后，将钳口张开，将被测导线退出，将档位置于电流最高档或OFF档。
测量实例：测量运行中笼型异步电动机工作电流。
根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。
首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。
根据电动机功率估计额定电流，以选择表的量程。
测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或电源电压是否有问题，即三相电流不平衡是否超过10％的限度。
4．使用钳形电流表时应注意的问题
(1)由于钳形电流表要接触被测线路，所以测量前一定检查表的绝缘性能是否良好。
即外壳无破损，手柄应清洁干燥。
(2)测量时，应带绝缘手套或干净的线手套。
(3)测量时，应注意身体各部分与带电体保持安全距离(低压系统安全距离为0．1～0．3 m)。
(4)钳形电流表不能测量裸导体的电流。
(5)严格按电压等级选用钳形电流表：低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。
(6)严禁在测量进行过程中切换钳形电流表的档位；若需要换档时，应先将被测导线从钳口退出再更换档位。
